2 Najciekawsze realizacje 2 Biurowiec Metropolitan w Warszawie Hotel InterContinental w Warszawie Zamek Królewski na Wawelu w Krakowie Kościoły: Bożego Ciała, Mariacki w Krakowie Klasztory św. Faustyny, Norbertanek Opactwo Ojców Benedyktynów w Tyńcu Filharmonia Krakowska Multikino w Krakowie Ambasada Polska w Paryżu Konsulat Polski w Kaliningradzie AGH w Krakowie Akademia Ekonomiczna w Krakowie Kopalnia Soli w Wieliczce Obiekty TS Wisła Wodociągi w Krakowie Zapora wodna w Czorsztynie PORT - HOTEL w Warszawie Spedpol Terminal w Warszawie Obiekty PKP Obiekty telekomunikacji Osiedle Żabiniec w Krakowie Sondy ruchome dla Wojska Polskiego Zabezpieczenia Sieci Energetycznych Fabryka LG w Kobierzycach Oczyszczalnia ścieków w Krakowie - Płaszowie Centrum Handlowe MANUFAKTURA w Łodzi Centrum Handlowe Galeria Kazimierz w Krakowie Centrum Handlowe Galeria Zielona w Puławach Centrum Handlowe Blue City w Warszawie Centrum Handlowe Arkadia w Warszawie Centrum Handlowe Carrefour w Krakowie, Grudziądzu i Bydgoszczy Centrum Handlowe HIT w Krakowie Centrum Handlowe M1 w Krakowie Centrum Handlowe Geant w Krakowie Centrum Handlowe Plaza w Krakowie Centrum Handlowe IKEA w Warszawie (Marki) Centrum Handlowe Auchan we Wrocławiu Centrum Handlowe Tesco w Opolu, Rzeszowie i Krakowie Wodorownia w Bochni Uniwersytet Mikołaja Kopernika w Toruniu Oczyszczalnia ścieków w Zakopanem Pałac Pod Blachą w Warszawie Metro w Warszawie ZOO w Warszawie IPN Instytut Pamięci Narodowej w Warszawie Osiedle Wilanów w Warszawie ZUS o/żoliboż Szpital Medicover w Warszawie Siedziba PSE Operator Systemu Przesyłowego K.S. Polonia w Warszawie Lipowy Office Park w Warszawie Gemini Jasna Park w Tarnowie Green Office w Krakowie Centrum Handlowe Futura w Krakowie Zamek w Przegorzałach Elektrownia atomowa w Czarnobylu i wiele innych.

3 Szanowni Państwo Z przyjemnością oddajemy do Państwa dyspozycji nowy katalog na rok 2014/2015. Mamy nadzieję, że w naszej szerokiej ofercie znajdziecie Państwo produkty idealnie dostosowane do Waszych potrzeb. Firma AH Hardt sp.j. jest najstarszym i najbardziej doświadczonym producentem instalacji odgromowej w Polsce. Od prawie trzech dekad jest obecna na rynkach Europy centralnej i wschodniej. Jest też jedyną firmą, która posiada własną galwanizernię i stosuje pokrycie antykorozyjne z dodatkowym uszczelnieniem, przez co gwarancja na nasze elementy ocynkowane wynosi do 5 lat. Wiedząc, że dla Klientów naszej firmy najważniejszymi cechami produktów są: zgodność z obowiązującymi normami, odporność korozyjna i łatwość montażu, staramy się, aby nasze rozwiązania spełniały wszystkie te oczekiwania. Dodatkowo nasz zespół doradców służy pomocą w projektowaniu instalacji odgromowych, a nasz dział produkcji przygotowany jest również do produkcji elementów nietypowych. O parametry antykorozyjnych powłok produktów dba zespół pracowników naszego laboratorium i galwanizerni używając chemii trzeciej generacji. Jako jedyna firma w Polsce stosujemy również dodatkowe uszczelnienie powłoki cynkowej warstwą organicznego filmu polimerowego o wyjątkowej odporności na korozję (Fe/Zn12/C/T2 wg PN-EN 1403:2002). Wszystkie elementy cynkujemy sami, łącznie ze śrubami i nakrętkami. Elementy cynkowane na gorąco są zgodne z zaleceniami norm PN-EN ISO 1461:2000 oraz PN-EN 13811:2005. Pracujemy wyłącznie na atestowanych materiałach o najwyższej jakości. Porównanie odporności korozyjnej elementów dostępnych na polskim rynku znajduje się na ostatniej stronie katalogu oraz na Opisany proces technologiczny pozwolił nam na wprowadzenie 3 i 5 letniego okresu gwarancji antykorozyjnej na nasze wyroby. Firma AH Hardt sp.j. posiada w ofercie kilka tysięcy odmian elementów instalacji odgromowej cynkowanych elektrolitycznie w trzech wersjach, cynkowanych na gorąco, miedzianych, mosiężnych, aluminiowych oraz ze stali nierdzewnej. Wszystkie nasze wyroby są wykonywane z pełną powtarzalnością elementów. Zgodnie z procedurą ISO 9001: wystawiamy deklaracje zgodności dostawcy. Firma chroni swoje rozwiązania zastrzegając wzory użytkowe w Urzędzie Patentowym RP. Mając w dorobku 24 wzory użytkowe jesteśmy liderem w tej dziedzinie. Wyroby chronione oznaczone są w katalogu znakiem WU. Chcąc chronić Klientów przed nabyciem podróbek znakujemy nasze produkty logiem. Wyroby mogą posiadać również kody kreskowe ( EAN - 13). Dział Rozwoju i Wdrożeń dba, aby oferowane elementy nie tylko odpowiadały przyjętym przez nas standardom, ale przede wszystkim dostosowane były do istniejących przepisów, jak i wymagań oraz wygody Klientów. Proponowane rozwiązania ułatwiają montaż instalacji, gdyż wymagają posługiwania się tylko jednym kluczem, a dzięki odpowiednio dobranym wymiarom zapewniają wystarczająco mocne połączenie. Informacje o naszych nowościach znajdziecie Państwo na naszej stronie internetowej Zapraszamy również do odwiedzenia naszego sklepu internetowego pod adresem sklep.ah.com.pl Dokładamy wszelkich starań, aby nasza oferta wyróżniała się przede wszystkim jakością. Nasze rozwiązania wprowadzamy bardzo rozważnie, tak aby wszystkie proponowane przez nas systemy zapewniały Państwu wygodę montażu i bezpieczeństwo użytkowania. Firma prowadzi szkolenia z zakresu stosowania aktualnych norm oraz pomaga w rozwiązywaniu problemów projektowych i konstrukcyjnych. 3

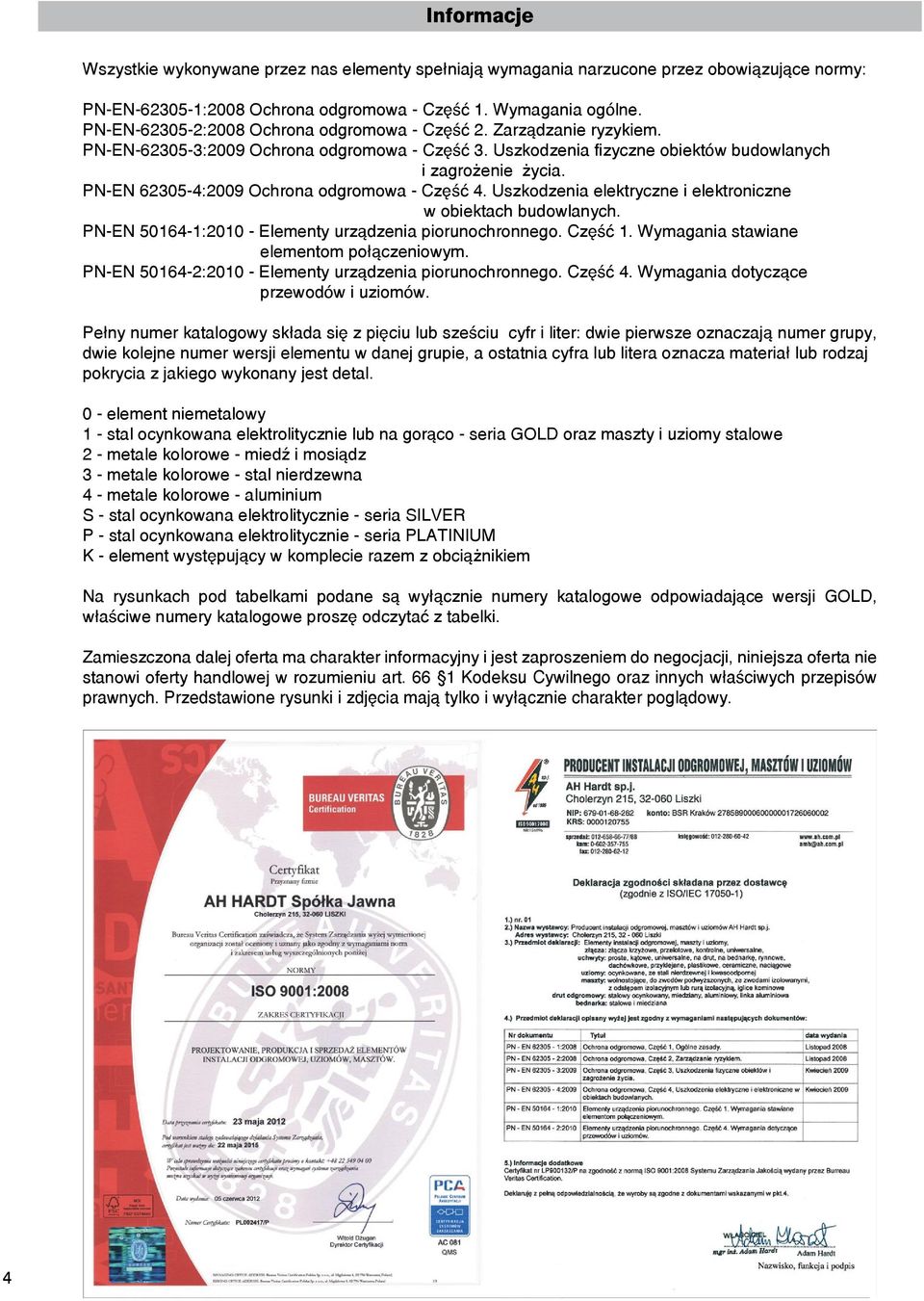

4 Informacje Wszystkie wykonywane przez nas elementy spełniają wymagania narzucone przez obowiązujące normy: PN-EN :2008 Ochrona odgromowa - Część 1. Wymagania ogólne. PN-EN :2008 Ochrona odgromowa - Część 2. Zarządzanie ryzykiem. PN-EN :2009 Ochrona odgromowa - Część 3. Uszkodzenia fizyczne obiektów budowlanych i zagrożenie życia. PN-EN :2009 Ochrona odgromowa - Część 4. Uszkodzenia elektryczne i elektroniczne w obiektach budowlanych. PN-EN : Elementy urządzenia piorunochronnego. Część 1. Wymagania stawiane elementom połączeniowym. PN-EN : Elementy urządzenia piorunochronnego. Część 4. Wymagania dotyczące przewodów i uziomów. Pełny numer katalogowy składa się z pięciu lub sześciu cyfr i liter: dwie pierwsze oznaczają numer grupy, dwie kolejne numer wersji elementu w danej grupie, a ostatnia cyfra lub litera oznacza materiał lub rodzaj pokrycia z jakiego wykonany jest detal. 0 - element niemetalowy 1 - stal ocynkowana elektrolitycznie lub na gorąco - seria GOLD oraz maszty i uziomy stalowe 2 - metale kolorowe - miedź i mosiądz 3 - metale kolorowe - stal nierdzewna 4 - metale kolorowe - aluminium S - stal ocynkowana elektrolitycznie - seria SILVER P - stal ocynkowana elektrolitycznie - seria PLATINIUM K - element występujący w komplecie razem z obciążnikiem Na rysunkach pod tabelkami podane są wyłącznie numery katalogowe odpowiadające wersji GOLD, właściwe numery katalogowe proszę odczytać z tabelki. Zamieszczona dalej oferta ma charakter informacyjny i jest zaproszeniem do negocjacji, niniejsza oferta nie stanowi oferty handlowej w rozumieniu art Kodeksu Cywilnego oraz innych właściwych przepisów prawnych. Przedstawione rysunki i zdjęcia mają tylko i wyłącznie charakter poglądowy. 4

5 Nowości 2014/2015 5

6 6 Serie produktów

7 Spis treści Elementy instalacji odgromowej Złącza krzyżowe - 01*...8 Złącza przelotowe - 02*...9 Złącza kontrolne (probiercze) - 03*...9 Uchwyty szczytowe - 21*...10 Uchwyty gąsiorowe - 04*...10 Uchwyty kątowe - 05*...12 Uchwyty uniwersalne - 06*...13 Uchwyty na drut - 07*...14 Uchwyty na blachę - 08*...15 Uchwyty rynnowe - 10*...15 Uchwyty dachówkowe - 09*...16 Uchwyty proste - 11*...18 Uchwyty naciągowe - 13*...18 Kotwy - 15*...19 Uchwyty przyklejane i z obciążeniem - 12*...20 Złącza uniwersalne - 16*...22 Uchwyt fundamentowy do bednarki - 17*...22 Uchwyty naciągowe rzymskie - 18*...22 Uchwyty na rury uniwersalne - 19*...23 Uchwyt na rurę - 20*...23 Drut - 22*...23 Bednarka - 23*...23 Prościarki do drutu i bednarki - 24*...24 Uchwyty przykręcane na bednarkę - 26*...25 Skrzynki kontrolne (probiercze) - 30*...25 Uchwyty na drut plastikowe i plastikowo - ceramiczne - 29*...26 Osprzęt sieciowy - 31*...27 Elementy montowane do zbrojenia budynku - 32*...27 Połączenie kompensujące (elastyczne) - 33*...27 Przyrząd do gięcia drutu - 34*...28 Połączenia wyrównawcze...28 Uziomy Uziomy - 14*, 25*...29 Iglice kominowe mosiężne - 27*...32 Maszty odgromowe stalowe (cynkowane na gorąco) i ze stali nierdzewnej Maszty odgromowe - 27*, 28*, 38*...32 Maszty odgromowe stalowe (cynkowane na gorąco) i ze stali nierdzewnej - 27*...34 Maszty wolnostojące do zwodów podwyższonych - 28* Maszty wolnostojące do zwodów podwyższonych z wydłużonymi ramionami podstawy - 38*...37 Maszty do zwodów podwyższonych na pojedynczym obciążniku z izolowanymi wspornikami mocującymi - 28*...38 Maszty wolnostojące ze wspornikami izolowanymi - 28*...39 Maszty wolnostojące stalowe ze zwodem izolowanym - 28*...40 Iglice kominowe i maszty mocowane do ściany/konstrukcji - 28*...41 Maszty odgromowe z zestawem uziemiającym - 38*...43 Maszty odgromowe na fundamencie betonowym - 38*...44 Maszty odgromowe aluminiowe Maszty odgromowe aluminiowe - 37*...45 Maszty odgromowe aluminiowe do zwodów podwyższonych - 38*...46 Maszty odgromowe aluminiowe ze zwodem izolowanym - 38*...47 Maszty odgromowe aluminiowe składane - 27*...48 Maszty aluminiowe składane do zwodów podwyższonych - 28*...49 Iglice kominowe aluminiowe - 27*...49 Zwody izolowane - 28*...50 Mocowanie do masztów i zwodów izolowanych - 28*, 38*...52 Rury ogniotrwałe do prowadzenia drutu w warstwie ocieplenia - 28*, 36*...52 Wsporniki izolowane i inne - 28*, 38*...53 Pomoc w projektowaniu...54 Budynki mieszkalne...55 Budynki przemysłowe...56 Budynki sakralne/zabytkowe...57 Wyniki badań z komory solnej...58 * grupa towarowa Wzór użytkowy zastrzeżony w Urzędzie Patentowym RP Nowości od 2014 roku 7

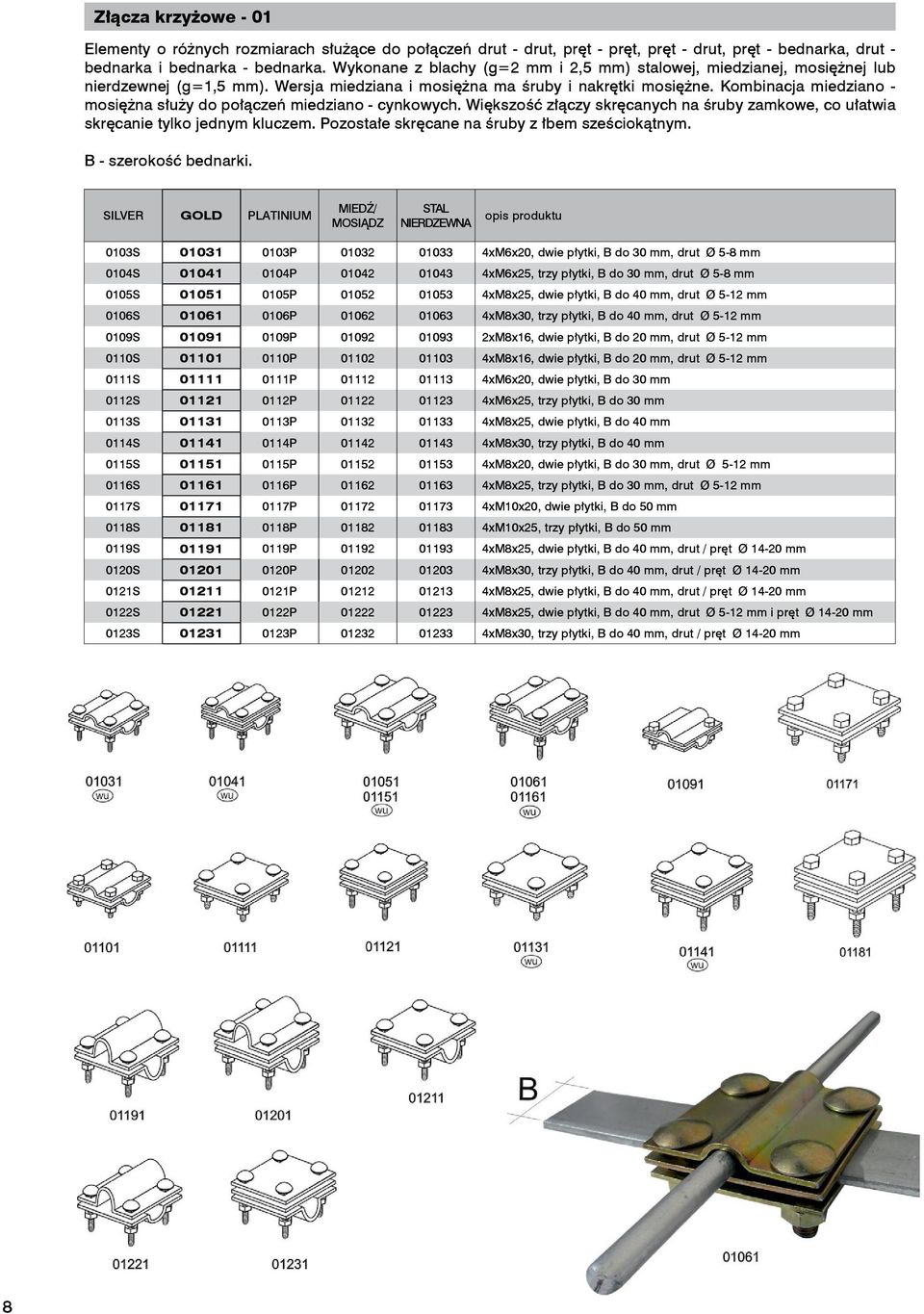

8 Złącza krzyżowe - 01 Elementy o różnych rozmiarach służące do połączeń drut - drut, pręt - pręt, pręt - drut, pręt - bednarka, drut - bednarka i bednarka - bednarka. Wykonane z blachy (g=2 mm i 2,5 mm) stalowej, miedzianej, mosiężnej lub nierdzewnej (g=1,5 mm). Wersja miedziana i mosiężna ma śruby i nakrętki mosiężne. Kombinacja miedziano - mosiężna służy do połączeń miedziano - cynkowych. Większość złączy skręcanych na śruby zamkowe, co ułatwia skręcanie tylko jednym kluczem. Pozostałe skręcane na śruby z łbem sześciokątnym. B - szerokość bednarki. SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA 0103S P xM6x20, dwie płytki, B do 30 mm, drut Ø 5-8 mm 0104S P xM6x25, trzy płytki, B do 30 mm, drut Ø 5-8 mm 0105S P xM8x25, dwie płytki, B do 40 mm, drut Ø 5-12 mm 0106S P xM8x30, trzy płytki, B do 40 mm, drut Ø 5-12 mm 0109S P xM8x16, dwie płytki, B do 20 mm, drut Ø 5-12 mm 0110S P xM8x16, dwie płytki, B do 20 mm, drut Ø 5-12 mm 0111S P xM6x20, dwie płytki, B do 30 mm 0112S P xM6x25, trzy płytki, B do 30 mm 0113S P xM8x25, dwie płytki, B do 40 mm 0114S P xM8x30, trzy płytki, B do 40 mm 0115S P xM8x20, dwie płytki, B do 30 mm, drut Ø 5-12 mm 0116S P xM8x25, trzy płytki, B do 30 mm, drut Ø 5-12 mm 0117S P xM10x20, dwie płytki, B do 50 mm 0118S P xM10x25, trzy płytki, B do 50 mm 0119S P xM8x25, dwie płytki, B do 40 mm, drut / pręt Ø mm 0120S P xM8x30, trzy płytki, B do 40 mm, drut / pręt Ø mm 0121S P xM8x25, dwie płytki, B do 40 mm, drut / pręt Ø mm 0122S P xM8x25, dwie płytki, B do 40 mm, drut Ø 5-12 mm i pręt Ø mm 0123S P xM8x30, trzy płytki, B do 40 mm, drut / pręt Ø mm 8

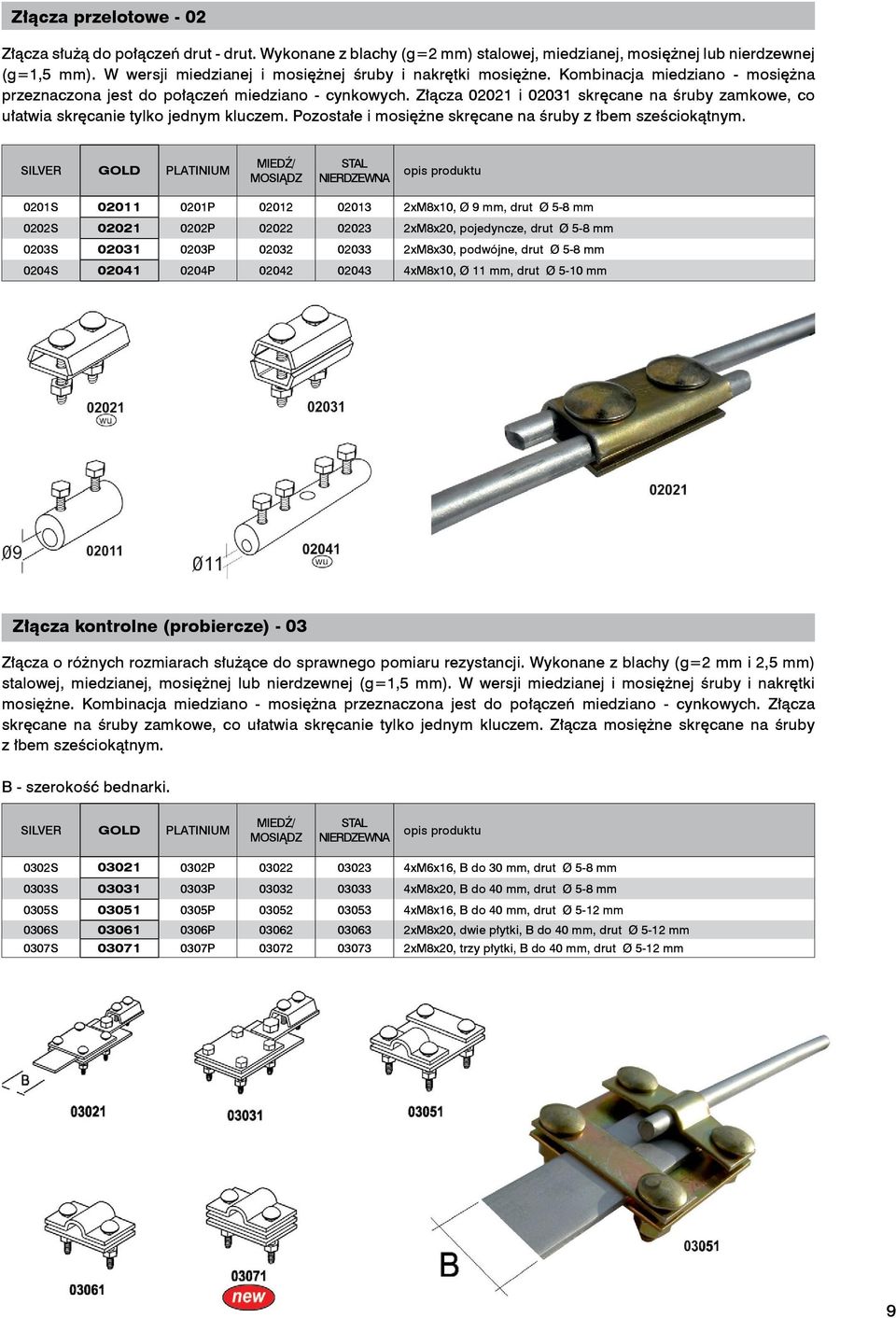

9 Złącza przelotowe - 02 Złącza służą do połączeń drut - drut. Wykonane z blachy (g=2 mm) stalowej, miedzianej, mosiężnej lub nierdzewnej (g=1,5 mm). W wersji miedzianej i mosiężnej śruby i nakrętki mosiężne. Kombinacja miedziano - mosiężna przeznaczona jest do połączeń miedziano - cynkowych. Złącza i skręcane na śruby zamkowe, co ułatwia skręcanie tylko jednym kluczem. Pozostałe i mosiężne skręcane na śruby z łbem sześciokątnym. SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA 0201S P xM8x10, Ø 9 mm, drut Ø 5-8 mm 0202S P xM8x20, pojedyncze, drut Ø 5-8 mm 0203S P xM8x30, podwójne, drut Ø 5-8 mm 0204S P xM8x10, Ø 11 mm, drut Ø 5-10 mm Złącza kontrolne (probiercze) - 03 Złącza o różnych rozmiarach służące do sprawnego pomiaru rezystancji. Wykonane z blachy (g=2 mm i 2,5 mm) stalowej, miedzianej, mosiężnej lub nierdzewnej (g=1,5 mm). W wersji miedzianej i mosiężnej śruby i nakrętki mosiężne. Kombinacja miedziano - mosiężna przeznaczona jest do połączeń miedziano - cynkowych. Złącza skręcane na śruby zamkowe, co ułatwia skręcanie tylko jednym kluczem. Złącza mosiężne skręcane na śruby z łbem sześciokątnym. B - szerokość bednarki. SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA 0302S P xM6x16, B do 30 mm, drut Ø 5-8 mm 0303S P xM8x20, B do 40 mm, drut Ø 5-8 mm 0305S P xM8x16, B do 40 mm, drut Ø 5-12 mm 0306S P xM8x20, dwie płytki, B do 40 mm, drut Ø 5-12 mm 0307S P xM8x20, trzy płytki, B do 40 mm, drut Ø 5-12 mm 9

10 Uchwyty szczytowe - 21 Uchwyty szczytowe służą do prowadzenia drutu wzdłuż kalenicy. Wykonane z blachy (g=2 mm) stalowej, miedzianej, mosiężnej, aluminiowej lub nierdzewnej (g=1,5 mm). W wersji miedzianej i mosiężnej śruby oraz nakrętki mosiężne. Mocowanie drutu przez zagięcie zacisku lub blaszką na dwie śruby M5x12. Otwory dostosowane do nitów zrywalnych Ø 4 i Ø 5 mm oraz mocowania za pomocą wkrętów farmerskich. H - wysokość prowadzenia drutu nad podłożem SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA ALUMINIUM P H=8 cm, drut Ø 5-10 mm P H=10 cm, drut Ø 5-10 mm 2103S H=8 cm, drut Ø 5-8 mm 2104S H=10 cm, drut Ø 5-8 mm 2105S H=8 cm, drut Ø 5-8 mm 2106S H=10 cm, drut Ø 5-8 mm P H=8 cm, drut Ø 5-10 mm P H=10 cm, drut Ø 5-10 mm Uchwyty gąsiorowe - 04 Dla najczęściej spotykanych gąsiorów ceramicznych już ułożonych lub montowanych w czasie układania dachu (np. Braas, Muller) oraz na kalenicę pokrytą blachą. Wykonane z blachy (g=2 mm) stalowej, miedzianej, mosiężnej, aluminiowej lub nierdzewnej (g=1,5 mm). W wersji miedzianej i mosiężnej śruby oraz nakrętki mosiężne. Śruba łącząca M6x30. Wersja z zaczepem pozwala na montowanie na różnych szerokościach blach i gąsiorów. Mocowanie drutu przez zagięcie zacisku, blaszką na dwie śruby M5x12 lub uchwytem plastikowym. Pozycje 04201, 04321, 04331, 04251, 04261, 04181, 04191, 04211, 04281, 04291, 04301, są uchwytami uniwersalnymi, nadają się na różne wielkości gąsiora. Wersja 04011, 04201, i posiada plastikowy uchwyt do mocowania drutu 4 cm nad podłożem. Podane w tabeli zakresy wymiarowe gąsiora pozwalają łatwiej dobrać odpowiedni uchwyt. Uchwyty na gąsiory ceramiczne doginamy według wzoru dostarczonego nam przez Klienta. 10 H - wysokość prowadzenia drutu nad podłożem.

11 SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA ALUMINIUM 0401S P Braas, H= 6 cm, drut Ø 5-8 mm 0402S H=8 cm, drut Ø 5-8 mm, szer. 22 cm, wys. 10,5 cm 0403S H=10 cm, drut Ø 5-8 mm, szer. 22 cm, wys. 10,5 cm P H=8 cm, drut Ø 5-10 mm, szer. 22 cm, wys. 10,5 cm P H=10 cm, drut Ø 5-10 mm, szer. 22 cm, wys. 10,5 cm P H=8 cm, drut Ø 5-10 mm P H=10 cm, drut Ø 5-10 mm 0416S H=8 cm, drut Ø 5-8 mm 0417S H=10 cm, drut Ø 5-8 mm 0418S H=8 cm, drut Ø 5-8 mm, szer. 20 cm, wys. 13,5 cm 0419S H=10 cm, drut Ø 5-8 mm, szer. 20 cm, wys. 13,5 cm 0420S P H= 4 cm, drut Ø 5-8 mm, szer cm, wys cm 0421S P H=4 cm, drut Ø 5-8 mm 0422S Braas, H=10 cm, drut Ø 5-8 mm P Braas, H=10 cm, drut Ø 5-10 mm H=8 cm, drut Ø 5-10 mm, szer. 20 cm, wys. 13,5 cm H=10 cm, drut Ø 5-10 mm, szer. 20 cm, wys. 13,5 cm 0427S P Muller, drut Ø 5-8 mm P H=8 cm, drut Ø 5-10 mm, szer cm, wys cm P H=10 cm, drut Ø 5-10 mm, szer cm, wys cm 0430S H=8 cm, drut Ø 5-8 mm, szer cm, wys cm 0431S H=10 cm, drut Ø 5-8 mm, szer cm, wys cm 0432S H=8 cm, drut Ø 5-8 mm, szer cm, wys cm P H=8 cm, drut Ø 5-10 mm, szer cm, wys cm 11

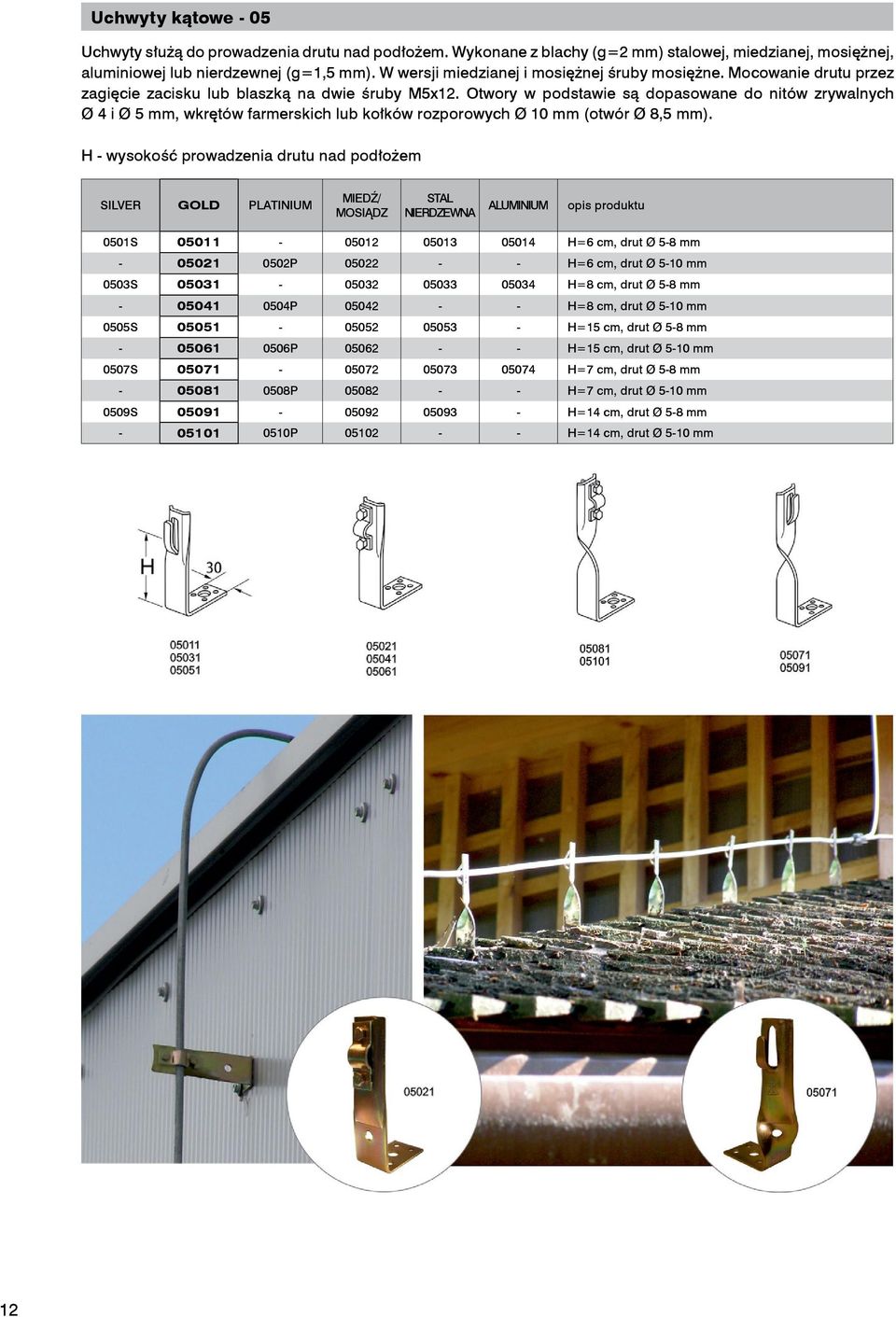

12 Uchwyty kątowe - 05 Uchwyty służą do prowadzenia drutu nad podłożem. Wykonane z blachy (g=2 mm) stalowej, miedzianej, mosiężnej, aluminiowej lub nierdzewnej (g=1,5 mm). W wersji miedzianej i mosiężnej śruby mosiężne. Mocowanie drutu przez zagięcie zacisku lub blaszką na dwie śruby M5x12. Otwory w podstawie są dopasowane do nitów zrywalnych Ø 4 i Ø 5 mm, wkrętów farmerskich lub kołków rozporowych Ø 10 mm (otwór Ø 8,5 mm). H - wysokość prowadzenia drutu nad podłożem SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA ALUMINIUM 0501S H=6 cm, drut Ø 5-8 mm P H=6 cm, drut Ø 5-10 mm 0503S H=8 cm, drut Ø 5-8 mm P H=8 cm, drut Ø 5-10 mm 0505S H=15 cm, drut Ø 5-8 mm P H=15 cm, drut Ø 5-10 mm 0507S H=7 cm, drut Ø 5-8 mm P H=7 cm, drut Ø 5-10 mm 0509S H=14 cm, drut Ø 5-8 mm P H=14 cm, drut Ø 5-10 mm 12

13 Uchwyty uniwersalne - 06 Uchwyty służą do prowadzenia drutu lub bednarki. Różne długości pozwalają mocować je na ścianach z grubą warstwą ocieplającą. Istnieją wersje wbijane i wkręcane. Wersja miedziana ma pręt i śruby mosiężne. Uchwyty wykonane z pręta Ø 7 mm lub Ø 8 mm oraz blachy (g=2 mm i 2,5 mm) stalowej, miedzianej, mosiężnej lub nierdzewnej (g=1,5 mm). B - szerokość bednarki. L - długość uchwytu do podstawy prowadzenia drutu. SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA 0601S L= 8 cm, B do 30 mm, wbijany, drut Ø 5-12 mm 0602S L=12 cm, B do 30 mm, wbijany, drut Ø 5-12 mm 0603S L=18 cm, B do 30 mm, wbijany, drut Ø 5-12 mm 0604S L= 25 cm, B do 30 mm, wbijany, drut Ø 5-12 mm 0633S L=33 cm, B do 30 mm, wbijany, drut Ø 5-12 mm 0605S L=50 cm, B do 30 mm, wbijany, drut Ø 5-12 mm 0606S L= 8 cm, B do 50 mm, wbijany 0607S L=12 cm, B do 50 mm, wbijany 0608S L=18 cm, B do 50 mm, wbijany 0612S P L=8 cm, B do 30 mm, wkręcany, drut Ø 5-12 mm 0613S P L=12 cm, B do 30 mm, wkręcany, drut Ø 5-12 mm 0614S P L=18 cm, B do 30 mm, wkręcany, drut Ø 5-12 mm 0615S P L=25 cm, B do 30 mm, wkręcany, drut Ø 5-12 mm 0635S P L=33 cm, B do 30 mm, wkręcany, drut Ø 5-12 mm 0616S P L= 50 cm, B do 30 mm, wkręcany, drut Ø 5-12 mm 0617S P L=8 cm, B do 50 mm, wkręcany 0618S P L=12 cm, B do 50 mm, wkręcany 0639S P L= 18 cm, B do 50 mm, wkręcany 0609S L=12 cm, B do 20 mm, wbijany, drut Ø 5-12 mm 0610S L=18 cm, B do 20 mm, wbijany, drut Ø 5-12 mm 0611S L=25 cm, B do 20 mm, wbijany, drut Ø 5-12 mm 0634S L=33 cm, B do 20 mm, wbijany, drut Ø 5-12 mm 0619S P L=8 cm, B do 20 mm, wkręcany, drut Ø 5-12 mm 0620S P L=12 cm, B do 20 mm, wkręcany, drut Ø 5-12 mm 0621S P L=18 cm, B do 20 mm, wkręcany, drut Ø 5-12 mm 0622S P L=25 cm, B do 20 mm, wkręcany, drut Ø 5-12 mm 0636S P L=33 cm, B do 20 mm, wkręcany, drut Ø 5-12 mm 0630S P L=18 cm, B do 30 mm, wkręcany, drut Ø 5-12 mm 0631S P L=25 cm, B do 30 mm, wkręcany, drut Ø 5-12 mm 0638S P L= 33 cm, B do 30 mm, wkręcany, drut Ø 5-12 mm 0632S P L=50 cm, B do 30 mm, wkręcany, drut Ø 5-12 mm 13

14 Uchwyty na drut - 07 Dostępne w różnych długościach oraz w wersji wbijanej i wkręcanej. Wykonane z pręta Ø 7 mm lub Ø 8 mm oraz blachy (g=2 mm i 2,5 mm) stalowej, miedzianej, mosiężnej lub nierdzewnej (g=1,5 mm i 2 mm). Mocowanie drutu możliwe wyprofilowaną płytką ze śrubami M5x12. Wersja miedziana ma pręt i śruby mosiężne. Możliwość mocowania na ścianach z grubą warstwą ocieplająca. H - wysokość prowadzenia drutu nad podłożem. SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA 0706S L=8 cm, wbijany, drut Ø 5-10 mm 0707S L=12 cm, wbijany, drut Ø 5-10 mm 0708S L=18 cm, wbijany, drut Ø 5-10 mm 0709S L=25 cm, wbijany, drut Ø 5-10 mm 0736S L=33 cm, wbijany, drut Ø 5-10 mm 0710S L=50 cm, wbijany, drut Ø 5-10 mm 0711S P L=8 cm, wkręcany, drut Ø 5-10 mm 0712S P L=12 cm, wkręcany, drut Ø 5-10 mm 0713S P L=18 cm, wkręcany, drut Ø 5-10 mm 0714S P L=25 cm, wkręcany, drut Ø 5-10 mm 0737S P L=33 cm, wkręcany, drut Ø 5-10 mm 0715S P L=50 cm, wkręcany, drut Ø 5-10 mm 0722S L=12 cm, wbijany, drut Ø 5-10 mm 0723S L=18 cm, wbijany, drut Ø 5-10 mm 0724S L=25 cm, wbijany, drut Ø 5-10 mm 0739S L=33 cm, wbijany, drut Ø 5-10 mm 0725S L=50 cm, wbijany, drut Ø 5-10 mm 0728S P L=18 cm, wkręcany, drut Ø 5-10 mm 0729S P L=25 cm, wkręcany, drut Ø 5-10 mm 0740S P L=33 cm, wkręcany, drut Ø 5-10 mm 0730S P L=50 cm, wkręcany, drut Ø 5-10 mm 0732S P L=12 cm, wkręcany, drut Ø 5-10 mm 0733S P L=18 cm, wkręcany, drut Ø 5-10 mm 0734S P L=25 cm, wkręcany, drut Ø 5-10 mm 0741S P L=33 cm, wkręcany, drut Ø 5-10 mm 0735S P L=50 cm, wkręcany, drut Ø 5-10 mm 0750S L=12 cm, wbijany, drut Ø 5-8 mm 0751S L=18 cm, wbijany, drut Ø 5-8 mm 0752S L=25 cm, wbijany, drut Ø 5-8 mm 0753S L=12 cm, wkręcany, drut Ø 5-8 mm 0754S L=18 cm, wkręcany, drut Ø 5-8 mm 0755S L=25 cm, wkręcany, drut Ø 5-8 mm 14

15 Uchwyty na blachę - 08 Do prowadzenia drutu na dachach blaszanych wzdłuż lub w poprzek połaci, montowane na krawędzi blachy i na tzw. felcach. Wersje 08051, 08061, dobrze trzymają też na elementach konstrukcyjnych (płaskowniki, kątowniki, itp.). Wykonane z blachy (g=2 mm i 2,5 mm) stalowej, miedzianej, mosiężnej lub nierdzewnej (g=1,5 mm i 2 mm). Mocowanie drutu następuje przez dokręcenie zacisku śrubami M10x30 lub wciśnięcie w element plastikowy. Wersja miedziana i mosiężna ma śruby mosiężne. Wersja skręcana jedną śrubą zamkową M10x40, co ułatwia skręcanie jednym kluczem. Pozycja mocuje drut na grubszych elementach konstrukcji. H - wysokość prowadzenia drutu nad podłożem. SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA 0805S P H=7 cm, drut Ø 5-10 mm 0806S P H=6 cm, drut Ø 5-10 mm 0807S P H=11 cm, drut Ø 6-8 mm 0808S P H=7 cm, B od 4 do 6 cm, drut Ø 5-10 mm 0809S P H=4 cm, drut Ø 6-8 mm 0810S P H=4 cm, drut Ø 5-10 mm Uchwyty rynnowe - 10 Do połączenia rynny z drutem odgromowym. Wykonane z blachy (g=2 mm) stalowej, miedzianej, mosiężnej, aluminiowej lub nierdzewnej (g=1,5 mm). W wersji miedzianej i mosiężnej śruby i nakrętki mosiężne. Uwaga: Do umocowania drutu wzdłuż lub w poprzek rynny mogą służyć też uchwyty 08051, oraz SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA ALUMINIUM 1001S P xM8x30, drut Ø 5-10 mm 15

16 Uchwyty dachówkowe - 09 Montowane do łaty zaczepem lub przez przybicie. Wykonane z blachy (g=2 mm) stalowej, miedzianej, mosiężnej, aluminiowej lub nierdzewnej (g=1,5 mm). Na końcach po dwa otwory Ø 4 mm, Ø 5 mm i środkowy Ø 8,5 mm (wersja bez zaczepów). Standardowa długość uchwytu wynosi L=38 cm, a wysokość H=10 cm. Istnieje wersja wydłużona L=43 cm. Mocowanie drutu wzdłuż i w poprzek połaci dachu przez zagięcie zacisku lub dokręcenie zacisku śrubami M5x12. Dla wersji z mocowaniem drutu na zacisk śrubami, możliwe stosowanie drutu odgromowego o średnicy do 10 mm. Wersja krótka L=14 cm dostosowana do zaczepiania o poprzedzającą dachówkę. Wersje 09131, 09141, 09241, 09331, i posiadają plastikowy uchwyt do mocowania drutu 4 cm nad podłożem wzdłuż lub w poprzek dachu. Wersja jest dostosowana do dachówki Mullera. W wersji miedzianej i mosiężnej śruby mosiężne. Wersje 09291, 09301, 09311, i są mocowane przez zaczepienie o krawędź dachówki, a pozycje 09241, 09251, 09261, i oprócz oparcia o krawędź dachówki mają przetłoczenia ułatwiające zamknięcie zamka dachówki. Przetłoczenia uniemożliwiają wysunięcie się uchwytu, a ciężar przyciskającej dachówki dodatkowo utrudnia przemieszczenie. Jest to jedyna wersja, której stosowanie nie powoduje zwiększenia szpary między dachówkami. Należy sprawdzić, czy uchwyt pasuje do zamka dachówki, mamy możliwość modyfikowania kształtu zamka. Pozycja i przeznaczona dla dachów krytych łupkiem. Przy zamówieniu proszę podać typ profilu A lub B albo przesłać nam narysowany profil lub dostarczyć dachówkę. SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA ALUMINIUM 0901S L=38 cm, H=10 cm, drut Ø 5-8 mm 0902S L=38 cm, H=10 cm, drut Ø 5-8 mm P L=38 cm, H=10 cm, drut Ø 5-10 mm P L=38 cm, H=10 cm, drut Ø 5-10 mm 0905S L=38 cm, H=10 cm, drut Ø 5-8 mm 0906S L=38 cm, H=10 cm, drut Ø 5-8 mm P L=38 cm, H=10 cm, drut Ø 5-10 mm P L=38 cm, H=10 cm, drut Ø 5-10 mm 0909S L=14 cm, H=10 cm, drut Ø 5-8 mm 0910S L=14 cm, H=10 cm, drut Ø 5-8 mm P L=14 cm, H=10 cm, drut Ø 5-10 mm P L=14 cm, H=10 cm, drut Ø 5-10 mm 0913S P L=38 cm, H=6 cm, drut Ø 6-8 mm 0914S P L=43 cm, H=6 cm, drut Ø 6-8 mm 0915S P L=14 cm, H=6 cm, drut Ø 6-8 mm 0916S L=43 cm, H=10 cm, drut Ø 5-8 mm 0917S L=43 cm, H=10 cm, drut Ø 5-8 mm P L=43 cm, H=10 cm, drut Ø 5-10 mm P L=43 cm, H=10 cm, drut Ø 5-10 mm 0920S L=43 cm, H=10 cm, drut Ø 5-8 mm 0921S L=43 cm, H=10 cm, drut Ø 5-8 mm P L=43 cm, H=10 cm, drut Ø 5-10 mm P L=43 cm, H=10 cm, drut Ø 5-10 mm 0924S P H=6 cm, drut Ø 6-8 mm 0925S H=10 cm, drut Ø 5-8 mm 0926S H=10 cm, drut Ø 5-8 mm P H=10 cm, drut Ø 5-10 mm P H=10 cm, drut Ø 5-10 mm 0929S L=10 cm, H=10 cm, drut Ø 5-8 mm 0930S L=10 cm, H=10 cm, drut Ø 5-8 mm P L=10 cm, H=10 cm, drut Ø 5-10 mm P L=10 cm, H=10 cm, drut Ø 5-10 mm 0933S P L=10 cm, H=6 cm, drut Ø 6-8 mm 0934S P H=6 cm, drut Ø 6-8 mm L=28 cm, H=10 cm, drut Ø 5-8 mm (dach łupkowy) L=28 cm, H=10 cm, drut Ø 5-8 mm (dach łupkowy) 16

17 L - długość uchwytu do podstawy mocowania drutu. H - wysokość prowadzenia drutu nad podłożem. 17

18 Uchwyty proste - 11 Do prowadzenia drutu. Mocowanie drutu przez zagięcie zacisku lub dokręcenie śrubami M5x12. Montaż dostosowany do nitów zrywalnych Ø 4 mm i Ø 5 mm lub kołków rozporowych Ø 10 mm (środkowy otwór Ø 8,5 mm). Wykonany z blachy (g=2 mm) stalowej, miedzianej, mosiężnej, aluminiowej lub nierdzewnej (g=1,5 mm). W wersji miedzianej i mosiężnej śruby mosiężne. H - wysokość prowadzenia drutu nad podłożem. SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA ALUMINIUM 1101S H=6 cm, drut Ø 5-8 mm P H=6 cm, drut Ø 5-10 mm 1103S H=8 cm, drut Ø 5-8 mm P H=8 cm, drut Ø 5-10 mm 1105S H=15 cm, drut Ø 5-8 mm P H=15 cm, drut Ø 5-10 mm Uchwyty naciągowe - 13 Różne długości - w tym również do przejścia przez tzw. fajermurki. Przy wszystkich długościach część gwintowana jest jednakowa - 11 cm. W uchwycie kabłąkowym docisk czterema nakrętkami M8. Gwinty śrub wykonane są metodą walcowania. Stosowane głównie w instalacjach naciągowych w połączeniu z kotwą (grupa towarowa - 15). Przy długich naciągach należy stosować śruby z dwóch stron lub śrubę rzymską. Wersja dostosowana do naciągu z drutu miedzianego, uchwyt drutu i śruba zaciskowa mosiężna, reszta stalowa. L - długość uchwytu do podstawy mocowania drutu. SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA 1301S P M10x110, L=16 cm, drut Ø 5-10 mm 1302S P M10x110, L=25 cm, drut Ø 5-10 mm 1303S P M10x110, L=40 cm, drut Ø 5-10 mm 1305S P - - M10x110, L=20 cm, drut Ø 6-10 mm, kabłąkowy M10x110, L=20 cm, drut Ø 5-8 mm, z blokadą 18

19 Kotwy - 15 Wbijane lub przykręcane kołkami rozporowymi (Ø 10 mm). Otwory są dostosowane do śrub naciągowych M10. Kotwy wbijane wykonane z pręta Ø 18 mm. Na gorąco kute ostrze i spłaszczony koniec z otworem Ø 10,5 mm. Uchwyt przykręcany wykonany z profilu kwadratowego 16x16 mm wyginanego na gorąco, posiada trzy otwory mocujące Ø 7 mm i spłaszczony koniec z otworem Ø 10,5 mm. Wersja z blokadą na śrubę M10x30 zamkową ułatwia skręcanie (blokada 16021) drutu Ø 5-12 mm. Wersje z blokadą dla drutu miedzianego mają blokadę z mosiężnego złącza uniwersalnego 16012, natomiast pręt stalowy jest ocynkowany. H - wysokość prowadzenia drutu nad podłożem. L - całkowita długość uchwytu. SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA 1501S P wbijana, Ø 18 mm, L=35 cm 1502S P wbijana, Ø 18 mm, z blokadą, L=35 cm 1503S P wbijana, Ø 18 mm, podwójna, L=35 cm 1504S P wbijana, Ø 18 mm, L=50 cm 1505S P wbijana, Ø 18 mm, z blokadą, L=50 cm 1506S P wbijana, Ø 18 mm, podwójna, L=50 cm 1507S P przykręcana, H=7 cm 1808S P przykręcana, z blokadą, H=7 cm 1509S P przykręcana, H=15 cm 1510S P przykręcana, z blokadą, L=15 cm 1511S P wbijana, Ø 18 mm, L=70 cm 1512S P wbijana, Ø 18 mm, z blokadą, L=70 cm 1513S P wbijana, Ø 18 mm, podwójna, L=70 cm 1514S wbijana, Ø 16 mm, L=35 cm 1517S P kotwa przykręcana, H=70 cm, L=12 cm kotwa wbijana z uchwytem naciągowym

20 Uchwyty przyklejane i z obciążeniem - 12 O różnych wysokościach, do prowadzenia drutu na dachach pokrytych blachą powlekaną, papą, papą termozgrzewalną, membraną itp. Mocowanie drutu przez zagięcie zacisku lub dokręcenie śrubami M5x12. Wykonany z blachy (g=1,5 mm i 2 mm) stalowej, miedzianej, mosiężnej, aluminiowej lub nierdzewnej (g=1,5 mm). Montaż na dachu przez lepikowanie, przyklejenie klejem silikonowym (wersja z otworami w podstawie całkowicie ocynkowana) lub przez zgrzewanie paskami papy termozgrzewalnej. Podstawa z otworami ma wymiar 10x10 cm. Wersja z czarną, nie ocynkowaną podstawą służy wyłącznie do montażu poprzez lepikowanie. Wersja posiada plastikowy uchwyt do mocowania drutu, prowadzenie drutu 4 cm nad podłożem. H - wysokość prowadzenia drutu nad podłożem. Uchwyty przyklejane z metalową podstawą SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA ALUMINIUM 1201S P H=9 cm, B do 20 mm, 4xM8x16, drut Ø 5-12 mm 1202S P H=15 cm, B do 20 mm, 4xM8x16, drut Ø 5-12 mm 1204S H=9 cm, podstawa czarna, drut Ø 5-8 mm H=9 cm, podstawa czarna, drut Ø 5-10 mm 1206S H=9 cm, drut Ø 5-8 mm P H=9 cm, drut Ø 5-10 mm 1208S H=15 cm, podstawa czarna, drut Ø 5-8 mm H=15 cm, podstawa czarna, drut Ø 5-10 mm 1210S H=15 cm, drut Ø 5-8 mm P H=15 cm, drut Ø 5-10 mm 1213S P H=4 cm, drut Ø 6-8 mm 20

21 Do prowadzenia instalacji odgromowych składanych (zwijanych) służy całkowicie plastikowy uchwyt z obciążeniem Mocowanie drutu uniwersalne Ø 8-10 mm. Uchwyt ten może być również mocowany do podstawy przyklejonej paskiem papy termozgrzewalnej - umożliwia to mocowanie uchwytu na dachach stromych. Uchwyt występuje zawsze w komplecie z deklem zamykającym. H - wysokość prowadzenia drutu nad podłożem. Uchwyty plastikowe z obciążeniem SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA ALUMINIUM 1203S P uchwyt z obciążeniem, ze złączem, drut Ø 5-12 mm uchwyt z obciążeniem, H=7 cm, drut Ø 8-10 mm przyklejana podstawka do uchwyt z obciążeniem, H=12 cm, drut Ø 6-8 mm 1220S uchwyt z obciążeniem, H=15 cm, drut Ø 5-8 mm P uchwyt z obciążeniem, H=15 cm, drut Ø 5-10 mm 1222S uchwyt z obciążeniem, H=17 cm, drut Ø 5-8 mm P uchwyt z obciążeniem, H=17 cm, drut Ø 5-10 mm 1224S uchwyt z obciążeniem, H=24 cm, drut Ø 5-8 mm P uchwyt z obciążeniem, H=24 cm, drut Ø 5-10 mm 1226S P uchwyt z obciążeniem do bednarki, B do 50 mm 1227S P uchwyt z obciążeniem do bednarki, B do 50 mm Na dachach płaskich uchwytów plastikowych z obciążeniem nie trzeba przyklejać do podłoża. Uchwyt posiada zamek w który wystarczy wcisnąć drut. Na dachach pochyłych, attykach i obróbkach blacharskich uchwyty plastikowe można przykleić. Uwaga: drut należy zamocować na uchwytach dopiero po wyschnięciu kleju. 21

22 Złącza uniwersalne - 16 Do połączeń drut - drut równolegle i prostopadle oraz do połączeń drutu z blachą lub innymi elementami konstrukcji stalowych. Wykonany z blachy (g=2 mm) stalowej, miedzianej, mosiężnej, aluminiowej lub nierdzewnej (g=1,5 mm). W wersji miedzianej i mosiężnej śruby z łbem sześciokątnym oraz nakrętki mosiężne. Stosowane zamkowe śruby M10x30 ułatwiają skręcanie (nie potrzeba kontrować przy skręcaniu). Wymiary zewnętrzne 40x40 mm. SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA ALUMINIUM 1601S P DIN, 1xM10x30, drut Ø 5-10 mm 1602S P DIN, 1xM10x30, drut Ø 5-10 mm 1603S P DIN, 1xM10x30, drut Ø 5-10 mm Uchwyt fundamentowy do bednarki - 17 Uchwyt wbijany do prowadzenia bednarki dla uziomów fundamentowych i otokowych. Wykonany z blachy (g=1,5 mm) stalowej, miedzianej, mosiężnej lub nierdzewnej. H - wysokość prowadzenia drutu nad podłożem. SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA 1701S P H=7 cm, drut Ø 5-12 mm, B do 30mm Uchwyty naciągowe rzymskie - 18 Stosowane głównie w instalacjach naciągowych w połączeniu z kotwami (grupa towarowa - 15). Produkujemy również wersję miedziano - mosiężną do naciągów miedzianych. W uchwycie część mocująca ze śrubą dociskową jest mosiężna. Reszta stalowa ocynkowana. SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ 1800S P - M10x125, drut Ø 5-10 mm 1801S P - M10x125, drut Ø 5-10 mm 1802S P - M12x125, drut Ø 5-10 mm P - M10x125, drut Ø 6-10 mm P M10x125, drut Ø 5-8 mm 1805S P - M12x125, drut Ø 5-10 mm 22

23 Uchwyty na rurę uniwersalne - 19 Stosowane do połączeń wyrównawczych. Przewód > Ø 4 mm mocowany pod górną blaszką. Bardzo mocne zaciśnięcie dwoma śrubami M5x16. Przewód < Ø 4 mm mocowany pod dolną blaszką. Wykonany z paska blachy g=1 mm (stal nierdzewna g=0,5 mm) perforowanej o szerokości 40 mm i zróżnicowanej długości. Pozostałe części mocujące wykonane z blach o grubości g = 2 mm i 2,5 mm (stal nierdzewna g=1,5 mm). Wersja miedziana ma części mocujące i śruby z mosiądzu. Stosownne materiały: blacha stalowa, miedziana, mosiężna, nierdzewna lub aluminiowa. SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA ALUMINIUM 1901S P Ø do 30 mm, drut Ø 5-10 mm 1902S P Ø do 92 mm, drut Ø 5-10 mm 1903S P Ø mm, drut Ø 5-10 mm 1904S P Ø mm, drut Ø 5-10 mm 1905S P Ø mm, drut Ø 5-10 mm Uchwyt na rurę - 20 Uchwyt służy do połączeń wyrównawczych. Wykonany z blachy (g=2 mm) stalowej, miedzianej, mosiężnej lub nierdzewnej (g=1,5 mm). Uchwyt służy do prowadzenia drutu i bednarki wzdłuż rury Ø mm. SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA 2001S P Ø mm 2002S P rura Ø mm, drut Ø 5-12 mm, B do 30mm Drut - 22 STAL STAL MIEDŹ OCYNKOWANA NIERDZEWNA ALUMINIUM Ø 8 mm Ø 10 mm linka Ø 9 mm drut w powłoce PCV Ø 8/11 mm Bednarka - 23 STAL STAL MIEDŹ OCYNKOWANA NIERDZEWNA x4 mm x4 mm x3,5 mm x4 mm

24 Prościarki do drutu i bednarki - 24 Przyrząd do prostowania drutu Ø 6-10 mm i bednarki 20x3-30x4 mm z ręcznym lub elektrycznym napędem. Możliwość regulacji pozwala na szybkie dostosowanie przyrządu do odpowiedniej średnicy drutu lub grubości bednarki. Wszystkie koła są na krytych łożyskach tocznych. Podstawa trójnożna oraz odwijak są składane, co ułatwia transport. Prościarki służą do prostowania drutu i bednarki w kręgach. Druty bardziej pogięte należy prostować w kilku przejściach. Silniki posiadają zabezpieczenie termiczne przed przeciążeniem. Poniższe wagi prościarek mają charakter informacyjny i mogą ulec niewielkiej zmianie cio rolkowa z napędem ręcznym do drutu Ø 6-10 mm i bednarki 20x3-30x4 mm, 12 kg cio rolkowa z napędem ręcznym do drutu Ø 6-10 mm i bednarki 20x3-30x4 mm, 8,4 kg cio rolkowa z napędem elektrycznym do drutu Ø 6-10 mm i bednarki 20x3-30x4mm, 25 kg cio rolkowa z napędem elektrycznym z wózkiem i odwijakiem do drutu Ø 6-10 mm i bednarki 20x3-30x4 mm (składana), 40 kg cio rolkowa z napędem ręcznym na podstawie trójnożnej do drutu Ø 6-10mm i bednarki 20x3-30x4 mm (składana), 23 kg cio rolkowa z napędem elektrycznym na podstawie trójnożnej do drutu Ø 6-10mm i bednarki 20x3-30x4 mm (składana), 36 kg podstawa trójnożna z rolką (składana), 11 kg 24

25 Uchwyty przykręcane na bednarkę - 26 Służą do prowadzenia bednarki wzdłuż ścian lub elewacji. Wykonane z blachy (g=2 mm) stalowej, miedzianej, mosiężnej, aluminiowej lub nierdzewnej (g=1,5 mm). Poz oraz utrzymują bednarkę po przekręceniu uchwytu i złapaniu bednarki w wycięcia. Stosowany do bednarek o grubości do 4 mm i szerokości do 40 mm, prowadzi je w odstępie 15 mm od podłoża. Uchwyty 26031, 26041, i utrzymują bednarkę jeśli jej grubość jest większa niż 4 mm i szerokości do 50 mm. Odstęp od podłoża wynosi 7 mm - poz , 26041, albo 15 mm - poz W elementach miedzianych śruby i nakrętki z mosiądzu. Możliwość mocowania elementu do konstrukcji stalowej za pomocą śrub M6. SILVER GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA 2601S P B do 50 mm, G do 4 mm 2602S P B do 40 mm, G do 4 mm 2603S P B do 50 mm, G od 4 mm 2604S P B do 50 mm, G od 4 mm 2605S P B do 50 mm, G do 6 mm 2606S P B do 50 mm, G do 6 mm Skrzynki kontrolne (probiercze) - 30 Wykonane z ABS i polipropylenu pozwalają na ukrycie złącza kontrolnego w ścianie. Studzienka wykonana jest z żywicy, umieszcza się ją w ciągach pieszych, obciążenie do 1500 kg x150x50 mm x150x100 mm, twarda pokrywka x250x60 mm, brukowa x150x50 mm, twarda pokrywka x168 mm, regulowana głębokość od 80 mm do 120 mm 25

26 Uchwyty na drut plastikowe i plastikowo - ceramiczne - 29 Wysokość prowadzenia drutu nad podłożem 4 cm. Kolor czerwony lub brązowy. Występuje samodzielnie z kołkiem rozporowym, montowany na uchwytach gąsiorowych (grupa towarowa - 04), dachówkowych (grupa towarowa - 09) lub uchwytach przyklejanych i plastikowych z obciążeniem (grupa towarowa - 12). Można przykręcać go do dachów blaszanych w miejscu wkręta farmerskiego. Elementy oraz posiadają ceramiczną podstawkę, do której jest przykręcony plastikowy uchwyt mocujący. Po wypełnieniu podstawki klejem (najlepiej klej mrozo i wodoodporny) można ją przyklejać na dachówkach i gąsiorach ceramicznych. Kształt podłoża nie odgrywa wielkiej roli (płaska, wklęsła czy wypukła) należy tylko nałożyć odpowiednią ilość kleju. Ważniejsze jest utrzymanie czystości powierzchni. Na nowych pokryciach jest to proste, gdyż przyklejamy do nowej dachówki. Na dachach wcześniej pokrytych, należy oczyścić miejsce połączenia szczotką drucianą i odtłuścić. Podstawka ceramiczna z czerwonej lub brązowej gliny. Uchwyt plastikowo - ceramiczny jest bardzo trwały. Część z plastiku jest produkowana z dodatkiem substancji zabezpieczającej przed przedwczesnym starzeniem się pod wpływem promieni słonecznych, a część ceramiczna wykonana jest identycznie jak dachówki. W połączeniu z dobrym klejem pozwala zapomnieć o konserwacji. UWAGA: Nie należy malować ceramicznych podstawek! plastikowy, H=4 cm, drut Ø 5-8 mm plastikowy, H=4 cm z koł. rozp. Ø 10x50 mm, drut Ø 5-8 mm plastikowy, H=4 cm z koł. rozp. Ø 10x100 mm, drut Ø 5-8 mm plastikowy, H=6 cm, podst. ceramiczna czerwona, drut Ø 5-8 mm koszulka, Ø 12x60 mm plastikowy, H=6 cm, podst. ceramiczna brązowa, drut Ø 5-8 mm koszulka, Ø 16x80 mm 26

27 Osprzęt sieciowy (cynkowany na gorąco lub elektrolitycznie) - 31 Uchwyty hakowe M16 i haki naciągowe M16 - to część osprzętu sieciowego - służą do zawieszania uchwytów przelotowych i odciągowych. GOLD uchwyt hakowy, M16x215 mm uchwyt hakowy, M16x250 mm uchwyt hakowy, M16x300 mm uchwyt hakowy, M16x350 mm uchwyt hakowy, M16x420 mm hak nakrętkowy, M uchwyt hakowy Elementy montowane do zbrojenia budynku - 32 Grzybek montuje się na dachach parkingowych. Kapelusz grzybka na żądanie Klienta możemy ocynkować na gorąco. Przyłącze uziemiające spawa się do zbrojenia budynku. GOLD STAL NIERDZEWNA grzybek, Ø 80 mm, 4xM8x25, B do 30 mm, 1xM przyłącze uziemiające, Ø 80mm, M10/ pręt gwintowany M12x500 mm Połączenie kompensujące (elastyczne) - 33 Połączenie służy do kompensacji długości zwodu w skutek zmian temperatury. GOLD PLATINIUM MIEDŹ/ MOSIĄDZ STAL NIERDZEWNA P xM8x20 (x2), drut Ø5-Ø8mm P xM8x20 (x2), drut Ø5-Ø 8mm, B do 40 mm P xM8x10 (x2), drut Ø5-Ø 10mm, linka alu. 50mm2 (7x3,0) L= P xM8x20 (x2), drut Ø 5-12 mm, B do 40 mm 27

28 Przyrząd do gięcia drutu - 34 Służy do kształtowania zwodów poziomych i pionowych, dostosowując je do kształtu podłoża (powłoka Fe/Zn12/A/T2) SILVER 3401S przyrząd do gięcia drutu 3401S Połączenia wyrównawcze nazwa produktu średnica przewód materiał K-16 1/4` opaska uziemiająca Ø13 mm do 16 mm 2 stal chromowa K-16 3/8` opaska uziemiająca Ø7 mm do 16 mm 2 stal chromowa K-16 1/2` opaska uziemiająca Ø21 mm do 16 mm 2 stal chromowa K-16 3/4` opaska uziemiająca Ø26,5 mm do 16 mm 2 stal chromowa K-16 1` opaska uziemiająca Ø33,5 mm do 16 mm 2 stal chromowa K /4` opaska uziemiająca Ø42 mm do 16 mm 2 stal chromowa K /2` opaska uziemiająca Ø48 mm do 16 mm 2 stal chromowa K /4` opaska uziemiająca Ø54 mm do 16 mm 2 stal chromowa K-16 2` opaska uziemiająca Ø60 mm do 16 mm 2 stal chromowa K /2` opaska uziemiająca Ø76 mm do 16 mm 2 stal chromowa K-37/0 opaska uziemiająca Ø8 mm do 17,5 mm od 1x2,5 do 2x6 mm 2 mosiądz niklowany+brąz K-37/1 opaska uziemiająca Ø17,5 mm do 48 mm od 25 do 7 0mm 2 mosiądz niklowany+brąz K-37/4 opaska uziemiająca Ø17,5 mm do 114 mm jak wyżej mosiądz niklowany+brąz K-37/6 opaska uziemiająca Ø17,5 mm do 156 mm jak wyżej mosiądz niklowany+brąz K-38/1 opaska uziemiająca Ø25 mm do 28 mm jak wyżej mosiądz niklowany+brąz K-38/4 opaska uziemiająca Ø25 mm do 114 mm jak wyżej mosiądz niklowany+brąz K-38/6 opaska uziemiająca Ø25 mm do 165 mm jak wyżej mosiądz niklowany+brąz K-39/1 opaska uziemiająca Ø25 mm do 48 mm jak wyżej mosiądz niklowany+brąz K-39/4 opaska uziemiająca Ø25 mm do 114 mm jak wyżej mosiądz niklowany+brąz K-39/6 opaska uziemiająca Ø25 mm do 165 mm jak wyżej mosiądz niklowany+brąz nazwa produktu materiał K-1309 szyna ekwipotencjalna, 6x6-25mm 2, 1x2,5-6mm 2, 1x50mm 2, B do 30x4mm lub Ø10mm miedź niklowana K-409 szyna ekwipotencjalna, 5x2,5-25mm 2, 2x3,5-70mm 2, B do 40x5mm lub Ø8-10mm mosiądz niklowany SWP - G1 szyna ekwipotencjalna, 10x4-35mm 2, 1x4x30mm stal cynkowana K12 szyna ekwipotencjalna, 10x2,5-95mm 2, 1x4x30mm stal cynkowana 28

29 Uziomy O małej średnicy zewnętrznej, jednakowej na całej długości uziomu, a co za tym idzie łatwo pogrążalne. Każdy następny uziom wciskany jest na poprzedni, gwarantując doskonałe połączenie elektryczne i mechaniczne za pomocą stożka samohamownego Morse a, który jest znanym od kilkudziesięciu lat sposobem na trwałe połączenia mechaniczne jak np. wiertła i frezy z gniazdem obrabiarki. Odpowiedni zakres tolerancji wymiarowych powoduje, że połączenie następuje w czasie kilku pierwszych sekund pracy młota, jest trwałe i szczelne, nie wymagające dodatkowego wypełnienia ołowianego czy stosowania jakichkolwiek past uszczelniających. Odchylenie od pionu nie powoduje pęknięcia uziomu ani rozszczelnienia połączenia elektrycznego. Uziomy składane posiadają opatentowany sposób połączenia. Wszystkie uziomy cynkowane na gorąco (zgodnie z PN-EN ISO 1461 i PN-EN 13811:2005) mają warstwę cynku nie mniejszą niż 70 μm. Tak samo cynkowane są maszty oraz przyłącze z bednarką (30x4x3000 mm), pozwalające na błyskawiczne połączenie uziomu z bednarką (uderzenie młotkiem). Stosujemy również przyłącze ze złączem krzyżowym mocowane do uziomu, identycznie jak kolejne uziomy- poprzez uderzenie młotkiem. Średnica uziomu 16 mm, 18 mm i 20 mm pozwala na stosowanie zwykłych młotów udarowych i nie wymaga specjalistycznego sprzętu do pogrążania. W ofercie mamy również przyrząd do pogrążania uziomów z końcówką SDS-MAX. Jednakowa średnica umożliwia pomiar rezystancji w czasie pogrążania i ewentualne dobicie kolejnego uziomu. Oprócz uziomów cynkowanych na gorąco, jednolitych i składanych posiadamy w swojej ofercie uziomy nierdzewne i pomiedziowane. Zalety uziomów składanych naszej produkcji (zamek Morse`a): sposób połączenia - stożek Morse a, na wcisk, trwałe połączenie mechaniczne i elektryczne wyraźnie górujące nad połączeniem gwintowanym lub za pomocą obcego wypełniacza (ołów). Brak złączek zmniejsza cenę uziomu. jednakowa średnica - możliwość pomiaru rezystancji w czasie pogrążania (pomiar niewykonalny w czasie pogrążania uziomu ze złączkami). brak osobnego grotu - zmniejsza cenę uziomu, wystarcza w zupełności do najczęstszych zastosowań. Dla bardzo twardych gruntów proponujemy kute ostrze. przyłącze z bednarką - eliminuje koszty złącza uziomowego i odcinka bednarki do złącza kontrolnego, zapewnia trwałe połączenie bednarki z uziomem, nie wymaga dodatkowych zabezpieczeń antykorozyjnych. łatwość pogrążania - małe średnice wymagają zwykłych młotów udarowych, nie są potrzebne specjalistyczne urządzenia do pogrążania. W 2013 wprowadziliśmy nowe uziomy z zamkiem walcowym. Pozwoliło to obniżyć cenę uziomów cynkowanych na gorąco oraz pomiedziowanych. 29

30 Uziomy Poniższe wagi uziomów mają charakter informacyjny i mogą ulec niewielkiej zmianie. 14. Uziomy składane stalowe (cynkowane na gorąco) - zamek stożkowy (Morse`a) uziom, Ø 16x1500 mm, 2,4 kg (kompletny) grot, Ø 16, Ø 18, Ø 20 mm, Fe/Zn12/C/T2 (do twardych gruntów) uziom, Ø 18x1500 mm, 3,0 kg (kompletny) przyłącze z przyspawaną bednarką, 30x4x3000 mm, 3,1 kg pobijak ręczny (ok. 2-5 uziomów) uziom, Ø 20x1500 mm, 3,7 kg (kompletny) przyłącze ze złączem krzyżowym, 4xM8x20, B=30 mm, Fe/Zn12/C/T przyrząd do pogrążania z końcówką SDS-MAX (ok. 100 uziomów) uziom, Ø 16x1200 mm, 1,9 kg (kompletny) uziom, Ø 18x1200 mm, 2,4 kg (kompletny) złącze uziomowe, 4xM8x40, B do 30 mm, Fe/Zn12/C/T złącze uziomowe, 4xM8x40, B do 40 mm, Fe/Zn12/C/T złącze uziomowe, 4xM8x25, dwie płytki, B do 40 mm, pręt Ø mm, Fe/Zn12/C/T2 14. Uziomy jednolite stalowe (cynkowane na gorąco) uziom T, 2000 mm, 30x30x4, 3,8 kg (kompletny) uziom T, 2700 mm, 30x30x4, 5,8 kg (kompletny) uziom, Ø 20x2700 mm, 6,7 kg (kompletny) uziom, Ø 16x2000 mm, 3,1 kg (kompletny) uziom, Ø 18x2000 mm, 4,0 kg (kompletny) uziom, Ø 18x2700 mm, 5,4 kg (kompletny) 25. Uziomy składane nierdzewne - zamek stożkowy (Morse`a) uziom, Ø18x1500mm, 3kg uziom, Ø16x1500mm, 2,3kg złącze uziomowe, 4xM8x25, dwie płytki, B do 40 mm, pręt Ø mm 14. Uziomy składane pomiedziowane zamek stożkowy (Morse`a) / zamek walcowy uziom, Ø 16x1500 mm, 2,4 kg 100 µm (kompletny) uziom, Ø 16x1500 mm, 2,4 kg 240 µm (kompletny) uziom, Ø 14x1500 mm, 1,8 kg 100 µm (kompletny) uziom, Ø 14x1500 mm, 1,8 kg 240 µm (kompletny) grot stalowy Ø 16mm (do twardych gruntów) grot stalowy Ø 14mm (do twardych gruntów) uziom, Ø 18x1500 mm, 3,0 kg 100 µm (kompletny) uziom, Ø 18x1500 mm, 3,0 kg 240 µm (kompletny) uziom, Ø 20x1500 mm, 3,7 kg 100 µm (kompletny) uziom, Ø 20x1500 mm, 3,7 kg 240 µm (kompletny) grot stalowy Ø 18 mm (do twardych gruntów) grot stalowy Ø 20 mm (do twardych gruntów) złącze uziomowe, 4xM8x25, dwie płytki, B do 40 mm, pręt Ø mm 14. Uziomy składane stalowe (cynkowane na gorąco) - zamek walcowy uziom, Ø 16x1500 mm, 2,4 kg uziom, Ø 18x1500 mm, 3,0 kg uziom, Ø 20x1500 mm, 3,7 kg grot-łącznik Ø 16, Ø 18 mm, Fe/Zn12/C/T grot-łącznik Ø 20 mm, Fe/Zn12/C/T2 0121S złącze uziomowe, 4xM8x25, dwie płytki, B do 40 mm, pręt Ø mm 30
