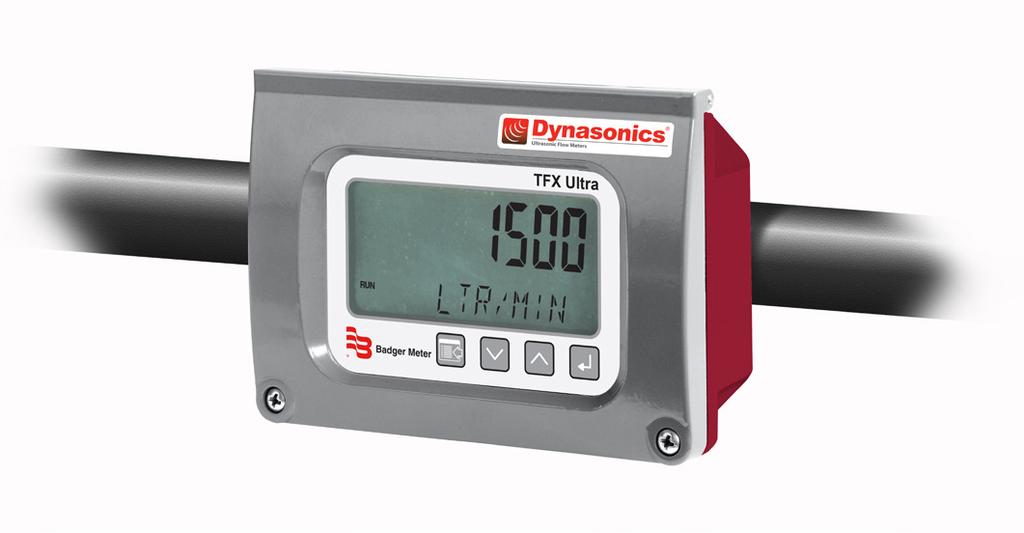

1 Przepływomierz ultradźwiękowy TFX Ultra OPIS Przepływomierz TFX Ultra przeznaczony jest do pomiaru przepływu czystych cieczy jak również cieczy z małą zawartością cząstek stałych lub gazu. EHY Pomiar przepływu w dwóch kierunkach Sumator przepływu w przód, w tył oraz netto Protokoły Modbus RTU lub net MSTP przez RS485; połączenie Ethernet zawierające protokoły net/ip, Etheret/ IP, i Modbus TP/IP uży, czytelny wyświetlacz Mocna, aluminiowa obudowa zapewniająca długi czas pracy w ciężkich warunkach otoczenia ertyfikat do stref zagrożonych wybuchem PLIKJE Przepływomierz ultradźwiękowy TFX Ultra montowany jest po zewnętrznej części rurociągu i nie ma styczności z cieczą. Ta technologia ma wiele zalet w porównaniu do standardowych rozwiązań, włączając w to: niskie koszty instalacji, brak spadku ciśnienia, brak części ruchomych, brak konieczności doboru materiałów pod względem odporności chemicznej, szeroki zakres pomiaru w obydwu kierunkach. TFX Ultra dostępny jest w wielu konfiguracjach, które pozwalają użytkownikowi na wybór przepływomierza z wyposażeniem spełniającym wymagania konkretnej aplikacji. TFX Ultra dostępny jest w dwóch wersjach: jako przepływomierz jako ciepłomierz w połączeniu z dwoma zewnętrznymi czujnikami temperatury RT - idealny przy modernizacji, procesach grzania i aplikacji HV OPERTIO Przepływomierze działające na metodzie czasu przejścia mierzą różnicę czasu przejścia fali ultradźwiękowej zgodnie a następnie przeciwnie do kierunku przepływu. Ta różnica czasu jest używana do obliczenia prędkości przepływu cieczy w zamkniętym rurociągu. zujniki używane w pomiarze czasu przejścia działają naprzemiennie jako nadajnik i odbiornik. Pomiary czasu przejścia pozwalają na pomiar dwukierunkowy i przeznaczone są do cieczy o niskiej koncentracji cząstek stałych lub zanieczyszczeń. Połączenie pomiaru przepływu z pomiarem temperatury da korzyść w postaci odczytów przepływu ciepła. Utrata lub zysk ciepła obliczana jest przez pomnożenie natężenia przepływu cieczy przez zmianę zawartości ciepła w cieczy po wykonaniu przez niej określonej pracy. Przepływomierz ultradźwiękowy z możliwością pomiaru przepływu ciepła mierzy natężenie i ilość dostarczonego lub odebranego ciepła z urządzeń takich jak np. wymienniki ciepła. Przepływomierz mierzy objętościowe natężenie przepływu cieczy, temperaturę na zasilaniu oraz temperaturę na powrocie. atężenie przepływu ciepła = Q (T in T out ) ρ gdzie: Q = Objętościowe natężenie przepływu T in = Temperatura na wejściu T out = Temperatura na wyjściu = iepło właściwe cieczy ρ = Gęstość cieczy Przez zastosowanie odpowiednich współczynników przepływ ciepła może być wyrażony w jednostkach: TU, Watach, żulach, Kilowatach. TTM-S PL-05 (Sierpień 2015) Karta techniczna

2 TFX Ultra, Przepływomierz ultradźwiękowy EHY Wyświetlacz L Wyjście 4 20 m Wyjście częstotliwościowe Hz i podwójne wyjście alarmowe (tylko w wersji przepływomierza) odatkowe wyjście impulsowe, zliczające 0 16 Hz (tylko w wersji ciepłomierza) Gniazdo US do programowania Połączenie RS485 Modbus PRZEPŁYWOMIERZ ZE ZITEGROWYMI ZUJIKMI la rurociągów 50 (2 ) i mniejszych, TFX Ultra dostępny jest z czujnikiem clamp-on umocowanym i połączonym bezpośrednio z przetwornikiem/wyświetlaczem. To rozwiązanie pozwala na wygodną instalację wszędzie tam gdzie wymagany jest lokalny wyświetlacz. Widok z dołu Zewnętrznie zerowany sumator zujnik zintegrowany Widok z przodu Zasilanie zujniki temperatury (Tylko ciepłomierze) Powrót PRZEPŁYWOMIERZ Z OSOYMI ZUJIKMI The TFX Ultra dostępny jest z czujnikami montowanymi rozdzielnie do odległości 300 m. To rozwiązanie stosowane jest przy dużych średnicach gdy rurociąg umiejscowiony jest w miejscu niewygodnym do odczytu lub gdy występują na nim wibracje. SZY MOTŻOW zujniki TTR posiadają szynę która ułatwia montaż i pozycjonowanie czujników. zujniki przesuwa się wzdłuż szyny na której naniesiona jest skala widoczna przez otwory w czujnikach. zujniki rozdzielne Zasilanie zujniki temperatury (Tylko ciepłomierze) Powrót Strona 2 TTM-S PL-05 Sierpień 2015

3 Karta techniczna POŁĄZEI SIEIOWE Sieć RS485 Wszystkie TFX Ultra wyposażone są w standard RS485 i obsługują zestaw komend Modus RTU (dane mogą być reprezentowane w pojedynczej lub podwójnej precyzji, całkowite lub zmiennoprzecinkowe) lub opcjonalnie protokół net MSTP. Istnieje możliwość połączenia do 126 TFX Ultra pracujących w topografii łańcucha (daisychain), gdzie każdy z nich może przesyłać indywidualne informacje o natężeniu przepływu, przepływie w przód i w tył, temperaturze zasilania i powrotu oraz siły sygnału. Sumatory mogą być zerowane indywidualnie lub globalnie. Sieć RS485 jest kompatybilna z oprogramowaniem EnergyLink, bezpośrednio do programu Excel. (EnergyLink jest kompatybilny tylko z Modbus RTU.) dres 1 dres 2 dres 126 Przetwornik RS485 3-żyły + ekran Maksymalnie 1220 m bez wzmacniacza Sieć Ethernet 10/100 ase-t W przypadku wyposażenia w opcjonalny moduł komunikacji Ethernet, TFX Ultra może zostać podłączony do sieci L informując o wartości natężenia przepływu, przepływie w przód i w tył, temperaturze zasilania i powrotu oraz siły sygnału. Moduł jest kompatybilny z sieciami Modus TP/IP, Etheret/IP i net/ip. Urządzenie 1 Urządzenie 2 Urządzenie 3 Urządzenie L ZESTWY RT L IEPŁOMIERZY Zestaw RT 1, clamp on, 130, 1000 Ohm, 6 m Inwazyjny zestaw RT 2, 3", 1/4" O.., 260, 1000 Ohm, 6 m Zestaw RT 1, clamp on, 130, 1000 Ohm, 15 m Inwazyjny zestaw RT 2, 3, 1/4 O.., 260, 1000 Ohm, 15 m Zestaw RT 1, clamp on, 130, 1000 Ohm, 30 m Inwazyjny zestaw RT 2, 3, 1/4 O.., 260, 1000 Ohm, 30 m Zestaw RT 1, clamp on, 200, 1000 Ohm, 7,5 m 1 Zestaw RT zawiera: 2 czujniki RT, pastę termoprzewodzącą i taśmę instalacyjną 2 Zestaw inwazyjny RT zawiera: 2 czujniki RT Zestaw RT 1, clamp on, 200, 1000 Ohm, 15 m Zestaw RT 1, clamp on, 200, 1000 Ohm, 30 m SZY L ZUJIKÓW TTR SZY L ZUJIKÓW TT Szyna Szyna Szyna 16 Sierpień 2015 TTM-S PL-05 Strona 3

4 TFX Ultra, Przepływomierz ultradźwiękowy SPEYFIKJ System Typ cieczy Zakres pomiaru okładność pomiaru okładność temperatury (Tylko ciepłomierze) zułość Powtarzalność Zgodność Większość czystych cieczy lub ciecze zawierające małe ilości cząstek stałych lub gazu 2-kierunkowy do 12 m/s TTR/TT/TTH/TTL: TTS/TT: TTS/TT: Opcja : Opcja : Opcja : Opcja : Przepływ: Temperatura: Opcja : Opcja : Opcja : Opcja : 0.5% odczytu ,0003 m/s 0,012 0,025 0,06 0,012 ±1% odczytu lub 0,003 m/s, cokolwiek jest większe 1 (25 mm) i większe = ±1 % powyżej 0,3 m/s i ±0.003 m/s poniżej 0,3 m/s 3/4 (19 mm) i mniejsze = ±1% pełnej skali ezwzględna: 0,12 ezwzględna: 0,25 ezwzględna: 0,6 ezwzględna: 0,12 Różnica: 0,05 Różnica: 0,1 Różnica: 0,25 Różnica: 0,05 ezpieczeństwo ogólne (wszystkie modele): UL , S 22.2 o ; (tylko opcje zasilania i ) E Strefy zagrożone wybuchem (tylko opcje zasilania i ): class I division 2 groups,, T4; class II, division 2, groups F, G, T4; class III division 2 for US/; Standardy: UL 1604, S 22.2 o. 213, SI/IS (2013) Zgodność z dyrektywami 2004/108/E, 2006/95/E i 94/9/E dla modeli ze zintegrowanymi czujnikami, czujniki z 2-żyłowym kablem aksjalnym (wszystkie czujniki z kablami 30 m i krótszymi) lub czujniki zewnętrzne z osłoną. Przetwornik Zasilanie Wyświetlacz Obudowa Temperatura Konfiguracja Jednostki pomiaru Wejścia/Wyjścia : : Zabezpieczenie: 2 linie L, podświetlenie LE: Ikony: atężenie przepływu: Sumator: IP65, konstrukcja: Wymiary: Otwory na dławiki: V, V maks. lub V, maks W maks. bezpiecznik automatyczny, ochrona przepięciowa i przed odwrotną polaryzacją Górny rząd 18 mm wysokości, 7 pozycji olny rząd 9 mm wysokości,14 pozycji RU, PROGRM, RELY1, RELY2 8 znaków w przód, maks. 7 znaków w tył; automatyczny punkt dziesiętny 8 znaków w przód, maks. 7 znaków w tył, zerowanie przyciskiem, ULTRLIK, komendę sieciową lub chwilowe zwarcie kontaktowe luminium malowane proszkowo, polikarbonat, stal nierdzewna, poliuretan, uchwyty ze stali niklowanej 152 mm S x 112 mm W x 56 mm G (2) ½ PT żeński; (1) ¾ PT żeński; opcjonalnie z zestawem dławików dla zasilania z opcją Ethernet; dla pozostałych wersji Przez klawiaturę lub oprogramowanie P ULTRLIK (Uwaga: ie wszystkie opcje konfiguracji mogą być zaprogramowane z klawiatury np. kalibracja przepływu i temperatury oraz zaawansowane ustawienia filtrów) Przepływomierz: iepłomierz: US 2.0: Stopy, galony, stopy sześcienne, miliony galonów, baryłki (cieczy i oleju), akro-stopy, funty, metry, metry sześcienne, litry, miliony litrów, kilogramy tu, mtu, mmtu, tony, kj, kw, MW o podłączenia komputera P i konfiguracji za pomocą oprogramowania ULTRLIK RS485: Zestaw komend Modbus RTU lub net MSTP; Transmisja 9600, 14400,19200, 38400, 56000, 57600, Ethernet: Opcjonalnie 10/100 ase T RJ45, komunikacja przez Modbus TP/IP, Etheret/IP, lub net/ip 4-20 m: 12-bitów, wewnętrzne zasilanie, rozpiętość dla przepływu w przód i tył, przepływu/energii Wejście: iepłomierz: Przepływomierz: Zerowanie sumatora podczas połączenia wejścia do uziemienia Impulsy zliczające: Opto-izolowany tranzystor open collector 2 28V, 100 m maks., impuls o szer. 30 ms, do 16 Hz, 12-bitowa rozdzielczość, rozpiętość dla przepływu w przód i tył; symulacja wyjścia impulsowego o kształcie kwadratowym lub przepływomierza turbinowego. rak możliwości użycia z opcją Ethernet Wyjście częstotliwościowe: Open collector, 10 28V, 100 m maks., Hz; symulacja wyjścia impulsowego o kształcie kwadratowym lub przepływomierza turbinowego 2 wyjścia alarmowe: Open-collector, 10 28V, 100 m maks., alarm natężenia przepływu, siła sygnału lub impuls sumatora (szer. impulsu 100 ms do maks. 1 Hz) Strona 4 TTM-S PL-05 Sierpień 2015

5 Karta techniczna zujniki TTR EM 6*/IP67 PT wzmacniany szkłem, Ultem, ylon (uchwyt kabla), PV (osłona kabla); TT/TTL EM 6*/IP67 PV, Ultem, ylon (uchwyt kabla), PV (osłona kabla); TT (IS) EM 6*/IP67 PV, Ultem, ylon (uchwyt kabla), PV (osłona kabla); Konstrukcja TT/TTL (Zatapialne) EM 6P*/IP68 PV, Ultem, ylon (uchwyt kabla) Polietylen (osłona kabla); TTH EM 6*/IP67 PTFE, Vespel, brąz niklowany (uchwyt kabla) PF (osłona kabla); zęstotliwość Kable TTS EM 6*/IP67 PV, Ultem, ylon (uchwyt kabla), PV (osłona kabla); *EM 6: do głębokości 1 m przez maks. 30 dni. EM 6P: do głębokości 30 m bez ograniczeń. TTS/TT: TTR/TT/TTH: TTL: 2 MHz 1 MHz 500 KHz RG59 koaksjalny lub podwójny aksjalny (opcjonalnie z osłoną) ługość kabli 990 ft (300 meter) max. in 10 ft (3 m) increments; Submersible onduit limited to 100 ft (30 m) RT (Tylko ciepłomierz) Zgodność Oprogramowanie Platinum 385, 1000 ohm, 3-żyłowy; w osłonie PV TT (opcja ) /TTR/TTS/TTH/TT: Ogólne (patrz Zgodność na stronie 4) TT (opcja F) i bariera IS : lass I iv. 1, Groupy & T5 Iskrobezpieczeństwo Ex ia; S 22.2 o. 142 & 157; UL 913 & 916 ULTRLIK o konfiguracji, kalibracji oraz rozwiązywania problemów z przepływomierzem lub ciepłomierzem. Połączenie przez kabel US /; oprogramowanie kompatybilne z Windows 2000, Windows XP, Windows Vista i Windows 7 OPROGRMOWIE ULTRLIK Jako dodatek lub zamiennik klawiatury można użyć oprogramowania ULTRLIK. Oprogramowanie służy do konfiguracji, kalibracji i komunikacji z przepływomierzem TFX Ultra. odatkowo, posiada kilka narzędzi ułatwiających diagnostykę i problemy w trakcie montażu. Połączenie między komputerem a TFX Ultra realizowane jest przez standardowe połączenie US. U UltraLIK evice ddr 127 File Edit onfiguration View Strategy ommunications alibration Window! Errors Help Print Print Preview? bout Stop Go Step Stop View U evice ddr 127 Flow: 135 Gal/Min Totalizer et: 237 Gal Pos: 237 Gal eg: 0 Gal Sig. Strength: 15.6% Margin: 100% elta T: 2.50 ns Last Update: 12:17:20 Time: Scale: 60 Min 2000 Historical ata Signal Strength too Low! 800 Reset Totalizers 400 Flow Rate :00-50:00-40:00-30:00-20:00-10:00-0:00 Time (mm:ss) ata isplay iagnostics Exit For Help, press F1 13:26:33 OMM: OK Sierpień 2015 TTM-S PL-05 Strona 5

6 TFX Ultra, Przepływomierz ultradźwiękowy WYMIRY Modele z rozdzielonymi czujnikami TTS/TT Rurociągi 1/2" do 2" (12 mm do 50 mm) Montaż naścienny Montaż na rurociągu TTS/TT z uchwytem U SI/ i miedź 2" (50 mm) Otwory montażowe (2) Obudowa przetwornika Obudowa aścienna a rurociąg mm mm 35.1 mm mm 58.4 mm 73.7 mm 110 mm 4.8 mm 30.5 mm 53.8 mm TTR TTR/TT/TTH/TTL zujniki TTR TT TTH TTL 95 mm 74.9 mm 74.9 mm 86.4 mm 60 mm 69.8 mm 69.8 mm 74.7 mm 76.2 mm 76.2 mm 81.3 mm 56 mm 43.2 mm 43.4 mm 63.5 mm TT/TTH/TTL Rurociągi większe niż 2" (50 mm) (Min. odległość) WIOK Z GÓRY Strona 6 TTM-S PL-05 Sierpień 2015

7 Karta techniczna Modele z czujnikami zintergrowanymi E zujniki TTS/TT Średnica 1/2 3/ /4 1-1/2 2 Materiał rurociągu E Zakres pomiaru SI/ 62.5 mm 59.9 mm 67.6 mm 21.3 mm 53.8 mm l/min Miedź 62.5 mm 59.9 mm 84.6 mm 15.9 mm 53.8 mm l/min Rury 62.5 mm 57.9 mm 94.5 mm 12.7 mm 53.8 mm 6 68 l/min SI/ 62.5 mm 65.3 mm 67.6 mm 26.7 mm 53.8 mm l/min Miedź 62.5 mm 63.5 mm 90.4 mm 22.2 mm 53.8 mm l/min Rury 62.5 mm 63.5 mm 90.4 mm 19.0 mm 53.8 mm l/min SI/ 62.5 mm 74.2 mm 72.6 mm 33.4 mm 53.8 mm l/min Miedź 62.5 mm 72.9 mm 96.5 mm 28.6 mm 53.8 mm l/min Rury 62.5 mm 69.9 mm 96.5 mm 25.4 mm 53.8 mm l/min SI/ 71.0 mm 80.8 mm 79.8 mm 42.2 mm 53.8 mm l/min Miedź 62.5 mm 76.2 mm mm 34.9 mm 53.8 mm l/min Rury 62.5 mm 76.2 mm mm 31.8 mm 53.8 mm l/min SI/ 76.7 mm 86.9 mm 84.6 mm 48.3 mm 53.8 mm l/min Miedź 68.8 mm 72.6 mm mm 41.3 mm 53.8 mm l/min Rury 68.8 mm 84.1 mm mm 38.1 mm 53.8 mm l/min SI/ 94.0 mm 86.9 mm* mm 60.3 mm* 53.8 mm l/min Miedź 94.0 mm 85.9 mm* mm 54.0 mm* 53.8 mm l/min Rury 81.5 mm 98.0 mm mm 50.8 mm 53.8 mm l/min * W zależności od uchwytu U. Sierpień 2015 TTM-S PL-05 Strona 7

8 TFX Ultra, Przepływomierz ultradźwiękowy OZZEIE KOOWE - PRZEPŁYWOMIERZ TFX ULTR TFX Model Przepływomierz 1 iepłomierz 2 E Rozmiar rurociągu/zakres pomiaru 1/2 SI 3/4 SI 1 SI 1-1/4 SI 1-1/2 SI E 2 SI F 1/2, rura miedziana G 3/4, rura miedziana H 1, rura miedziana I 1-1/4, rura miedziana J 1-1/2, rura miedziana K 2, rura miedziana L 1/2, rura ze stali nierdzewnej M 3/4, rura ze stali nierdzewnej 1, rura ze stali nierdzewnej P 1-1/4, rura ze stali nierdzewnej Q 1-1/2, rura ze stali nierdzewnej R 2, rura ze stali nierdzewnej S zujniki rozdzielne TTR//L/S/ Z Materiał czujników/temperatura rak Wybrać dla opcji czujników Z PV P PV Zasilanie (Uniwersalne) V V V Klawiatura ez klawiatury Klawiatura 4 klawiszowa K Komunikacja Modbus RTU net MS/TP net MS/TP; 10/100 ase-t (Ethernet/IP, net/ip, Modbus TP/IP) Modbus RTU i 10/100 ase-t (Ethernet/IP, net/ip, Modbus TP/IP) E Wyjście zliczające - Tranzystorowe, izolowany Open ollector Tylko ciepłomierz P Zakres temperatury czujników RT one Select for TFX opuszczenia lass I iv 2, Groups, T4; lass II iv 2, Groups F,G T4; lass III iv 2; tex II 3 G Ex ic n II T4 Gc la opcji zasilania lub General Safety Opcje rak Zestaw dławików kablowych Język ngielski Francuski iemiecki Hiszpański 1.) Wyjście 4 20 m; Wyjście impulsowe częstotliwościowe Hz; wa wyjścia Open ollector; opcje komunikacji 2.) Wyjście 4 20 m; wa wejścia 1000 Ohm RT; opcje komunikacji; zestawy RT zamawiane osobno F F G S Strona 8 TTM-S PL-05 Sierpień 2015

9 Karta techniczna OZZEIE KOOWE - ZUJIKI ROZZIELE, MŁE RUROIĄGI 1/2 2 (15 50 MM) TT - - Materiał czujników PV S PV Średnica nominalna 1/2 3/4 F 1 G 1-1/4 H 1-1/2 J 2 L Typ rurociągu SI P Rurociąg miedziany Popzostałe T ługość kabla Typ osłony rak - (iesłonięty kabel Twinax) Wzmacniany elastyczny (LiquidTite) ługość osłony 0 m 000 Sierpień 2015 TTM-S PL-05 Strona 9

10 TFX Ultra, Przepływomierz ultradźwiękowy OZZEIE KOOWE - ROZZIELE ZUJIKI, RUROIĄGI WIĘKSZE IŻ 2 (50 MM) Ogólne przeznaczenie TT Typ czujnika Standard (1 MHz), Maks. temp. 121 R uże rurociągi (500 khz), Maks. temp. 90 L Wysokie temperatury (1 MHz), Maks. temp. 176 H ługość kabla Typ osłony rak - ieosłonięty kabel Twinax Wzmacniany elastyczny iedostępny z czujnikami TTH do wysokiej temperatury ługość osłony rak 000 Ogólne przeznaczenie, zatapialne (IP68) TT - - S Typ czujnika Standard: 1 MHz uże rurociągi: 500 khz L ługość kabla Strefy niebezpieczne (lass 1, ivision 1, Groupy i ) TT F ługość kabla Typ osłony rak - ieosłonięty kabel Twinax Wzmacniany elastyczny ługość osłony rak 000 Strona 10 TTM-S PL-05 Sierpień 2015

11 Karta techniczna STRO PUST Sierpień 2015 TTM-S PL-05 Strona 11
