1 X-Smart IQ Instrukcja rozpoczęcia pracy Przedstawiamy kilka zdjęć, które pomogą Ci łatwo ustawić Twój mikrosilnik i odpowiednio wykorzystać wszystkie jego cechy.

2 1 Zawartość opakowania Akcesoria do ipad Mini 1, 2 lub 3 Akcesoria do ipad Mini 4 Pilniki* Gumowe osłony i podkładki piankowe* Końcówka mikrosilnika Futerał ochronny na ipada Mini * Kątnica Dysza rozpylająca (stosowana do lubrykacji) Instrukcja rozpoczęcia pracy Próbki rękawów ochronnych na końcówkę mikrosilnika (5x) Stojak i futerał ochronny na końcówkę mikrosilnika * Zależnie od zestawu Zasilacz sieciowy

3 2 Wybór ustawień ipada! Poniższe etapy należy wykonać przed włożeniem ipada Mini do futerału ochronnego. A Aktywuj funkcję AssistiveTouch Funkcja AssistiveTouch naśladuje przycisk Home na ipada Mini, który nie jest dostępny, kiedy urządzenie znajduje się w futerale ochronnym. Accessibility AssistiveTouch B Aktywuj funkcję Bluetooth Końcówka mikrosilnika łączy się z aplikacją poprzez Bluetooth. Bluetooth C Aktywuj funkcję Wi-Fi Funkcja Wi-Fi jest niezbędna do pobrania aplikacji z App Store. Wi-Fi Wybierz swoją sieć Wi-Fi i wpisz hasło, aby połączyć się z ipada Mini. D Ustaw maksymalną głośność E Pobierz aplikację z App Store Dentsply Endo IQ Jeśli nie posiadasz jeszcze numeru identyfikacyjnego Apple ID, postępuj zgodnie z procedurą opisaną na stronie internetowej X-Smart IQ Instrukcja rozpoczęcia pracy

3 Instalacja sprzętu A Użyć zestawu dostosowanego do danego modelu urządzenia

Akcesoria do ipad Mini 1, 2 lub 3 Akcesoria do ipad Mini 4 B Przykleić

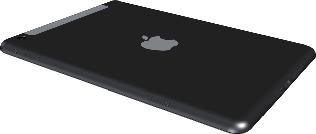

!! C Umieścić i wyśrodkować urządzenie ipad Mini w futerale ochronnym.

Do ipad Mini 4 D Oddziel osłonę od stojaka końcówki mikrosilnika.

! Przed pierwszym użyciem należy w pełni naładować baterię końcówki

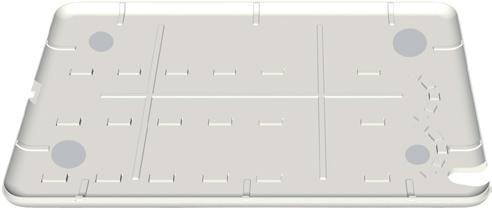

4 3 Instalacja sprzętu A Użyć zestawu dostosowanego do danego modelu urządzenia ipad Mini. Akcesoria do ipad Mini 1, 2 lub 3 Akcesoria do ipad Mini 4 B Przykleić podkładki piankowe zestawu w miejscach wskazanych na futerale ochronnym.!! C Umieścić i wyśrodkować urządzenie ipad Mini w futerale ochronnym. Nałożyć odpowiednie gumowe osłony na kamerę i port do ładowania urządzenia. Do ipad Mini 4 D Oddziel osłonę od stojaka końcówki mikrosilnika. Do ipad Mini 1, 2 lub 3!! Przed pierwszym użyciem należy w pełni naładować baterię końcówki mikrosilnika (~6 godzin), aby zoptymalizować jej żywotność. E Zamontuj osłonę końcówki mikrosilnika jako uchwyt futerału ochronnego*. * Futerał ochronny ipad Mini i osłona końcówki mikrosilnika wytwarzają statyczne pola magnetyczne. F G

4 Połącz końcówkę mikrosilnika z aplikacją A Teraz, kiedy końcówka

B Uruchom końcówkę mikrosilnika, naciskając przycisk wielofunkcyjny

Ponownie naciśnij przycisk, aby aktywować funkcję Bluetooth i upewnij

C Odczekaj kilka sekund, aż aplikacja wykryje końcówkę mikrosilnika.

się, a niebieska dioda LED funkcji Bluetooth przestaje mrugać i świeci

5 4 Połącz końcówkę mikrosilnika z aplikacją A Teraz, kiedy końcówka mikrosilnika jest w pełni naładowana: Otwórz aplikację. B Uruchom końcówkę mikrosilnika, naciskając przycisk wielofunkcyjny jeden raz. Ponownie naciśnij przycisk, aby aktywować funkcję Bluetooth i upewnij się, czy dioda LED funkcji Bluetooth mruga na niebiesko. C Odczekaj kilka sekund, aż aplikacja wykryje końcówkę mikrosilnika. D Sprawdź numer seryjny końcówki mikrosilnika i kliknij właściwy numer na ekranie ipada. E Kiedy końcówka mikrosilnika jest podłączona, ikona na ekranie zmienia się, a niebieska dioda LED funkcji Bluetooth przestaje mrugać i świeci stałym światłem. F Tryb pracy samodzielnej należy wybrać wyłącznie w trakcie pierwszego użycia urządzenia. Aby uzyskać więcej informacji, zapoznaj się z częścią 6 Obsługa końcówki mikrosilnika. X-Smart IQ Instrukcja rozpoczęcia pracy

6 5 Posługiwanie się aplikacją A Ekran główny B C Dostęp do parametrów (głośność, język, itd.), statystyki oraz informacji Przeglądanie biblioteki pilników i tworzenie lub edycja sekwencji pilników Dostęp do wyboru trybu samodzielnej pracy (zob. następna strona) Dynamiczne wskazówki dotyczące stosowania Dostęp do profili użytkownika i wylogowywanie Przeglądanie i edycja raportów zabiegowych Poziom naładowania baterii końcówki mikrosilnika Połączenie Bluetooth między ipadamini i końcówką mikrosilnika (moc sygnału)

B Rozpocznij zabieg Dostosuj parametry momentu obrotowego i prędkości Włączanie lub wyłącznie funkcji autorewersu Wybierz sekwencję pilników (lub system pilników) Zob.

7 B Rozpocznij zabieg Dostosuj parametry momentu obrotowego i prędkości Włączanie lub wyłącznie funkcji autorewersu Wybierz sekwencję pilników (lub system pilników) Zob. moment obrotowy wybrany dla danego pilnika Kalibracja końcówki mikrosilnika C Rozpoczynanie i rejestrowanie zabiegu Dodawanie lub wybór pacjenta Wprowadzanie danych zabiegu (uwagi, długości robocze, ostatnio używany pilnik, metoda wypełniania kanału) Wybór sekwencji pilników (lub systemu pilników) Zob. moment obrotowy wybrany dla danego pilnika Przerwanie rejestracji zabiegu i przesłanie raportu PDF em X-Smart IQ Instrukcja rozpoczęcia pracy

6 Obsługa końcówki mikrosilnika Przycisk START/STOP mikrosilnika. Status diody LED sygnalizujący połączenie ipad / Bluetooth końcówka mikrosilnika.

8 6 Obsługa końcówki mikrosilnika Przycisk START/STOP mikrosilnika. Status diody LED sygnalizujący połączenie ipad / Bluetooth końcówka mikrosilnika. Status diody LED oznaczający stan naładowania baterii. Status diody LED w trybie ruchu reciprokalnego. Status diody LED w trybie ciągłej rotacji. Przycisk wielofunkcyjny Przycisk wielofunkcyjny zapewnia dostęp do następujących funkcji: Łączy końcówkę mikrosilnika z aplikacją przez Bluetooth. Uruchamia końcówkę mikrosilnika (końcówka mikrosilnika nie wyłącza się, tylko automatycznie przechodzi w tryb czuwania). Pozwala przejść do kolejnego pilnika w trakcie zabiegu. Wcisnąć dwa razy, aby przejść do poprzedniego pilnika. Tryb pracy samodzielnej Tryb pracy samodzielnej umożliwia użytkownikowi wykonywanie zabiegów bez ipada, jeśli jest to konieczne. Po pierwszym połączeniu, jeśli końcówka mikrosilnika zostanie włączona bez podłączenia do ipada, urządzenie rozpocznie pracę zgodnie z ustawieniami trybu samodzielnego. Ustawianie trybu pracy samodzielnej A Wybierz tę ikonę z poziomu aplikacji B Wybierz tryb pracy samodzielnej - ciągły lub reciprokalny. Pomóż w ustaleniu problemu i sprawdź stan końcówki mikrosilnika Odłącz końcówkę mikrosilnika

9 7 Po użyciu Odłóż i naładuj końcówkę mikrosilnika A Pełne ponowne naładowanie baterii: 6 godzin Czas pracy: 16 zabiegów B C Zielona kontrolka świeci się: Zielona kontrolka mruga: Bateria naładowana. Ładowanie baterii. Czerwona kontrolka świeci się: Niski poziom naładowania baterii. Czerwona kontrolka mruga: Krytycznie niski poziom naładowania baterii. Wyjmij ipada Mini z futerału ochronnego X-Smart IQ Instrukcja rozpoczęcia pracy

10 8 Dezynfekcja i czyszczenie Wprowadzenie Aby wykonać pełną procedurę dezynfekcji, sterylizacji i czyszczenia, postępuj zgodnie z instrukcją obsługi. Końcówka mikrosilnika! Końcówkę mikrosilnika należy stosować wyłącznie z rękawem ochronnym jednorazowego użytku (nr ref.: A X-SMART iq Rękaw na końcówkę). Futerał ochronny na ipada Zalecenia ogólne Nie używać detergentów zawierających chlor. Nie używać środków dezynfekujących posiadających właściwości wybielające oraz środków zawierających chlor.! Stosować wyłącznie roztwory dezynfekujące z udowodnionym działaniem (wymienione w wykazie VAH/DGHM, ze znakiem CE, zarejestrowane przez FDA i Health Canada), a ich stosowanie jest zgodne z instrukcją obsługi przygotowaną przez producenta środka dezynfekującego.

9 Wskazówki i porady Przycisk wielofunkcyjny Naciśnij przycisk wielofunkcyjny, aby przejść do kolejnego pilnika. Wcisnąć dwa razy, aby przejść do poprzedniego pilnika.

Zamknij aplikację Zsuń 5 palców, aby zamknąć aplikację i powrócić do ekranu głównego lub użyj wirtualnego przycisku Home. Aby uzyskać dodatkowej informacje, zob. część 2 Wybór ustawień ipada.

11 9 Wskazówki i porady Przycisk wielofunkcyjny Naciśnij przycisk wielofunkcyjny, aby przejść do kolejnego pilnika. Wcisnąć dwa razy, aby przejść do poprzedniego pilnika. Aby zresetować końcówkę mikrosilnika, przytrzymaj wciśnięty przycisk wielofunkcyjny przez 10 sekund. Zamknij aplikację Zsuń 5 palców, aby zamknąć aplikację i powrócić do ekranu głównego lub użyj wirtualnego przycisku Home. Aby uzyskać dodatkowej informacje, zob. część 2 Wybór ustawień ipada. 10 Informacje dodatkowe! Przedstawiony dokument nie zastępuje pełnej instrukcji obsługi. Proszę dokładnie przeczytać pełną instrukcję obsługi, która jest dostępna na każdej stronie aplikacji po wciśnięciu tej ikony oraz na stronie Należy regularnie sprawdzać aktualizacje oprogramowania w App Store.! Przed aktualizacją systemu ios ipada zawsze należy sprawdzać, czy aplikacja jest z nią kompatybilna w i. Istnieje możliwość przesłania papierowej wersji instrukcji obsługi (nieodpłatnie w ciągu 7 dni kalendarzowych do każdego miejsca na terenie UE). Zamówienie należy przesyłać na adres: info@dentsplymaillefer.com. Więcej informacji można odnaleźć również (instruktażowe filmy wideo, wskazówki i porady, często zadawane pytania) na stronie internetowej Pytania techniczne należy kierować do przedstawiciela handlowego. X-Smart IQ Instrukcja rozpoczęcia pracy

12 B PL XSIQ TIP 000 / 00/2017 created 01/ Maillefer Instruments Holding Sàrl Chemin du Verger Ballaigues - SZWAJCARIA Phone: +41 (0) info@dentsplymaillefer.com
