RSB 050 WW7 / RSC 064 WW7

Transkrypt

1 RSB 050 WW7 / RSC 064 WW7 INSTRUKCJA OBSŁUGI LODÓWKA

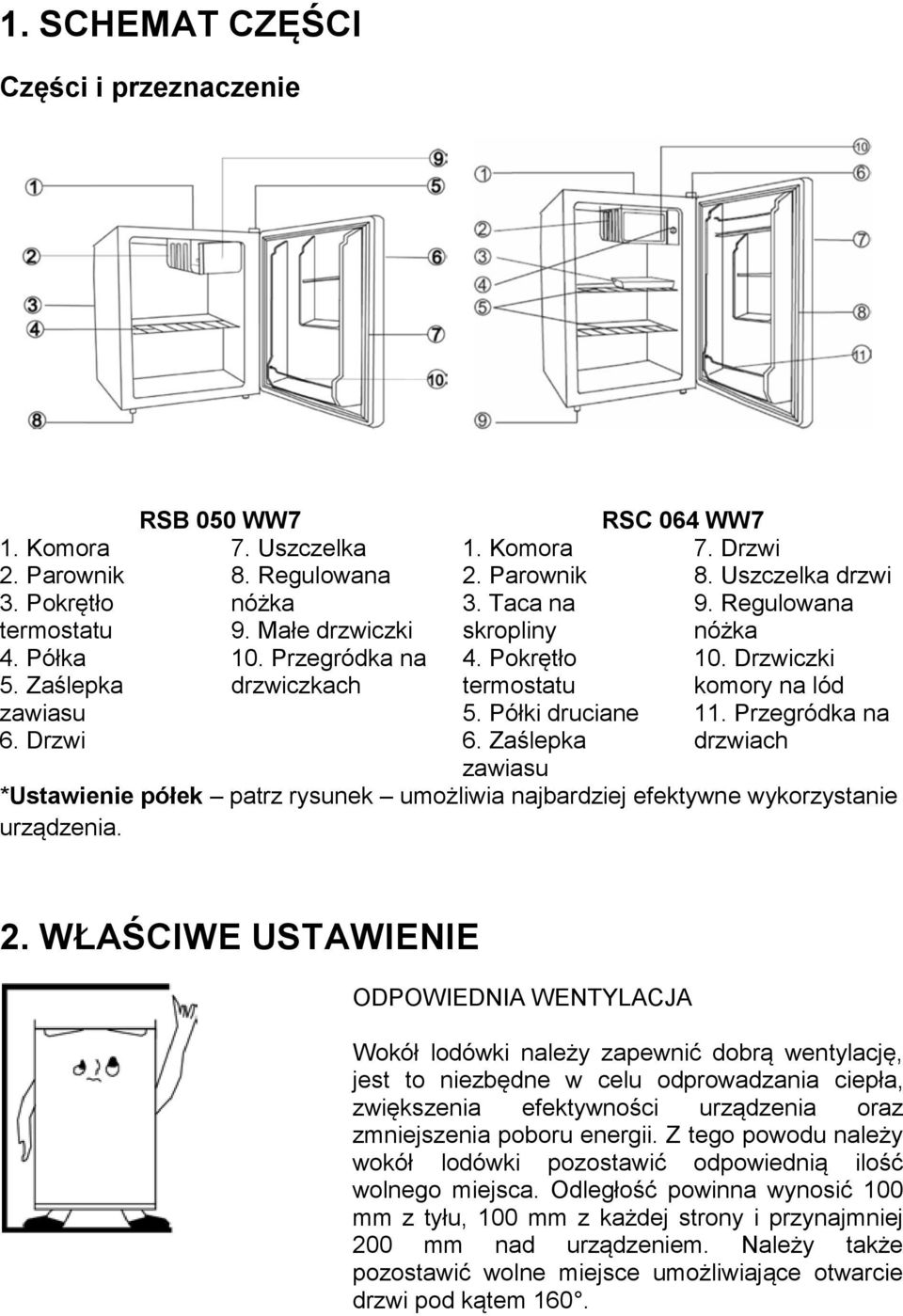

2 1. SCHEMAT CZĘŚCI Części i przeznaczenie 1. Komora 2. Parownik 3. Pokrętło termostatu 4. Półka 5. Zaślepka zawiasu 6. Drzwi RSB 050 WW7 7. Uszczelka 8. Regulowana nóżka 9. Małe drzwiczki 10. Przegródka na drzwiczkach 1. Komora 2. Parownik 3. Taca na skropliny 4. Pokrętło termostatu 5. Półki druciane 6. Zaślepka zawiasu RSC 064 WW7 7. Drzwi 8. Uszczelka drzwi 9. Regulowana nóżka 10. Drzwiczki komory na lód 11. Przegródka na drzwiach *Ustawienie półek patrz rysunek umożliwia najbardziej efektywne wykorzystanie urządzenia. 2. WŁAŚCIWE USTAWIENIE ODPOWIEDNIA WENTYLACJA Wokół lodówki należy zapewnić dobrą wentylację, jest to niezbędne w celu odprowadzania ciepła, zwiększenia efektywności urządzenia oraz zmniejszenia poboru energii. Z tego powodu należy wokół lodówki pozostawić odpowiednią ilość wolnego miejsca. Odległość powinna wynosić 100 mm z tyłu, 100 mm z każdej strony i przynajmniej 200 mm nad urządzeniem. Należy także pozostawić wolne miejsce umożliwiające otwarcie drzwi pod kątem 160.

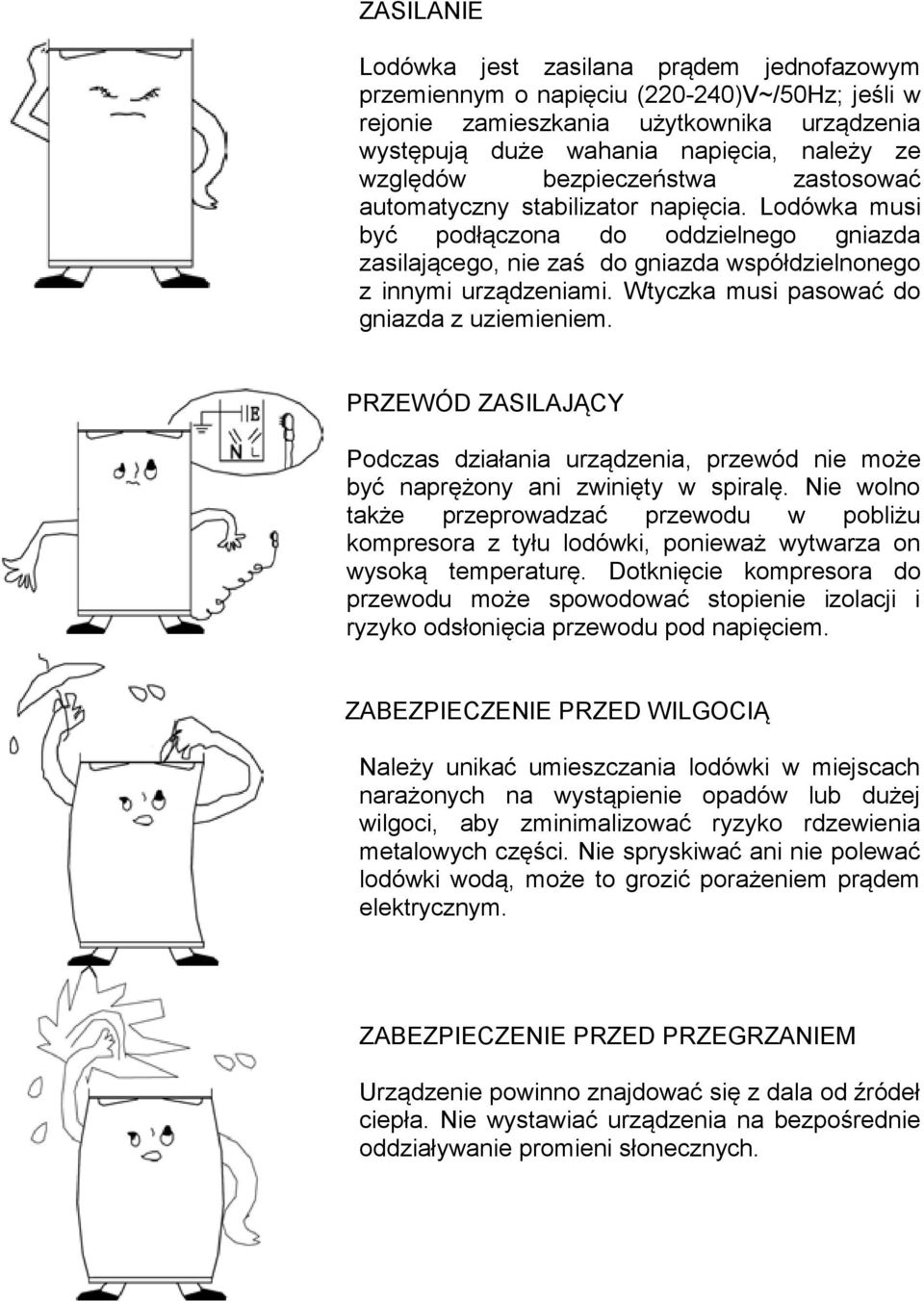

3 ZASILANIE Lodówka jest zasilana prądem jednofazowym przemiennym o napięciu ( )V~/50Hz; jeśli w rejonie zamieszkania użytkownika urządzenia występują duże wahania napięcia, należy ze względów bezpieczeństwa zastosować automatyczny stabilizator napięcia. Lodówka musi być podłączona do oddzielnego gniazda zasilającego, nie zaś do gniazda współdzielnonego z innymi urządzeniami. Wtyczka musi pasować do gniazda z uziemieniem. PRZEWÓD ZASILAJĄCY Podczas działania urządzenia, przewód nie może być naprężony ani zwinięty w spiralę. Nie wolno także przeprowadzać przewodu w pobliżu kompresora z tyłu lodówki, ponieważ wytwarza on wysoką temperaturę. Dotknięcie kompresora do przewodu może spowodować stopienie izolacji i ryzyko odsłonięcia przewodu pod napięciem. ZABEZPIECZENIE PRZED WILGOCIĄ Należy unikać umieszczania lodówki w miejscach narażonych na wystąpienie opadów lub dużej wilgoci, aby zminimalizować ryzyko rdzewienia metalowych części. Nie spryskiwać ani nie polewać lodówki wodą, może to grozić porażeniem prądem elektrycznym. ZABEZPIECZENIE PRZED PRZEGRZANIEM Urządzenie powinno znajdować się z dala od źródeł ciepła. Nie wystawiać urządzenia na bezpośrednie oddziaływanie promieni słonecznych.

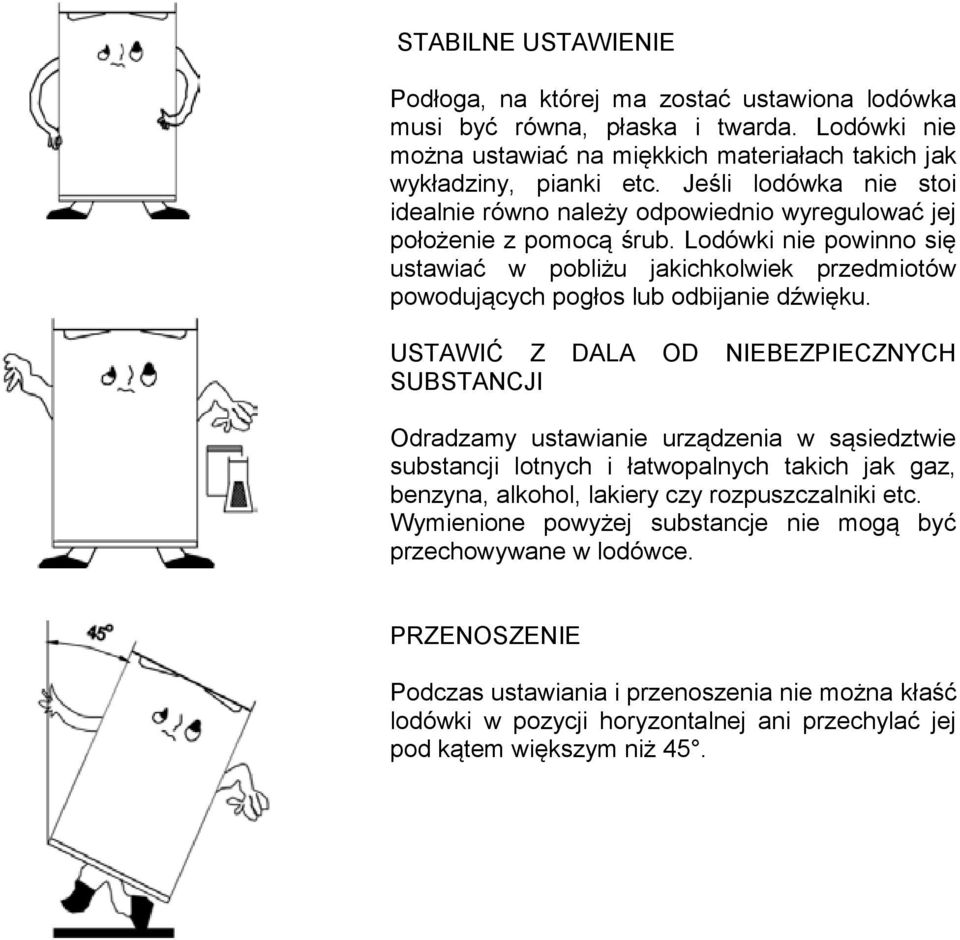

4 STABILNE USTAWIENIE Podłoga, na której ma zostać ustawiona lodówka musi być równa, płaska i twarda. Lodówki nie można ustawiać na miękkich materiałach takich jak wykładziny, pianki etc. Jeśli lodówka nie stoi idealnie równo należy odpowiednio wyregulować jej położenie z pomocą śrub. Lodówki nie powinno się ustawiać w pobliżu jakichkolwiek przedmiotów powodujących pogłos lub odbijanie dźwięku. USTAWIĆ Z DALA OD NIEBEZPIECZNYCH SUBSTANCJI Odradzamy ustawianie urządzenia w sąsiedztwie substancji lotnych i łatwopalnych takich jak gaz, benzyna, alkohol, lakiery czy rozpuszczalniki etc. Wymienione powyżej substancje nie mogą być przechowywane w lodówce. PRZENOSZENIE Podczas ustawiania i przenoszenia nie można kłaść lodówki w pozycji horyzontalnej ani przechylać jej pod kątem większym niż 45.

5 3. ŚRODKI OSTROŻNOŚCI Przed rozpoczęciem użytkowania urządzenia należy sprawdzić, czy napięcie w sieci jest takie samo jak na tabliczce znamionowej. Woda/para wodna zawarta w produktach spożywczych lub dostająca się do lodówki podczas otwierania drzwiczek może osadzać się wewnątrz i zamarzać. Gruba warstwa lodu powstałego w ten sposób obniża efektywność lodówki. Należy ręcznie rozmrażać urządzenie, gdy warstwa lodu jest gruba. Podczas rozmrażania pod parownik trzeba podłożyć naczynie na wodę powstałą przy topieniu się lodu. Uszkodzony przewód zasilający może zostać wymieniony wyłącznie przez uprawniony punkt serwisowy, niezbędne są do tego specjalne narzędzia. Nie przechowywać w zamrażalniku napojów w butelkach ani produktów spożywczych bez opakowania. Zmiana charakterystyki lub samodzielnie dokonywane modyfikacje urządzenia są niebezpieczne. Podczas wymiany żarówki lub w przypadku długiego nieużywania urządzenia należy odłączyć je od źródła zasilania. Nie należy pozwalać dzieciom manipulować elementami sterującymi ani bawić się urządzeniem. Po przerwaniu zasilania należy odczekać 5 minut, zanim urządzenie zostanie włączone ponownie. 4. ZMIANA KIERUNKU OTWIERANIA DRZWI Drzwi lodówki można zamontować tak, by otwierały się z lewej lub prawej strony. Urządzenie jest dostarczane z drzwiami otwierającymi się z lewej strony. Jeśli konieczna jest zmiana kierunku otwierania drzwi, należy postępować zgodnie z poniższymi wskazówkami. UWAGA: Przed zmianą kierunku otwierania drzwi należy wyłączyć urządzenie. Wszystkie wyjęte części należy zachować, będą potrzebne przy ponownym montażu. Lodówka została zmontowana z zawiasami z prawej strony. W przypadku zmiany kierunku otwierania należy wykonać następujące czynności: 1. Na początku zdjąć zaślepkę górnego zawiasu (6) 2. Odkręcić dwie śruby (1) mocujące górny zawias (5) (prawa strona) do ramy. Zdjąć górny zawias (5). 3. Unieść drzwi i ułożyć je na powierzchni wyłożonej czymś miękkim, żeby zapobiec ich uszkodzeniu lub porysowaniu. 4. Odkręcić dwie śruby (8) mocujące dolny zawias (2) wyjąć i odłożyć dolny zawias (2). 5. Wyjąć lewą przednią nóżkę (4) i przenieść ją na prawą stronę. 6. Przenieść zaślepkę pokrywy (7) na prawą stronę. 7. Przed zamocowaniem dolnego zawiasu (2), wyjąć trzpień (9) i odwrócić kierunek zawiasu (2). Następnie zamocować dolny zawias (2) po lewej stronie ramy, przy pomocy dwóch śrub (8). 8. Włożyć trzpień (9) do dolnego zawiasu (2).

6 9. Umieścić drzwi na miejscu i dokładnie sprawdzić czy zostały prawidłowo nałożone na dolny zawias (2) 10. Przytrzymując drzwi w pozycji zamkniętych, zamocować górny zawias (5) z lewej górnej strony ramy, za pomocą dwóch śrub (1). Należy pamiętać, by nie przykręcać dwóch śrub (1) przed wypoziomowaniem i wyrównaniem górnej krawędzi drzwi z górną krawędzią lodówki. 11. Umieścić zaślepkę górnego zawiasu (6) na górnym zawiasie. RYSUNEK 1 RYSUNEK 2 Drzwi otwierane z lewej strony Drzwi otwierane z prawej strony 5. CZYSZCZENIE I KONSERWACJA Lodówkę raz w miesiącu należy dokładnie wyczyścić i poddać zabiegom konserwacyjnym Przed rozpoczęciem tych zabiegów należy bezwzględnie wyjąć wtyczkę z gniazda zasilania. Przetrzeć zewnętrzne i wewnętrzne powierzchnie lodówki za pomocą wilgotnej ściereczki. Jeśli są mocno zabrudzone, należy użyć delikatnego detergentu a następnie spłukać go wodą i wytrzeć do sucha czystą ściereczką. Po zakończeniu czyszczenia zaleca się wypolerowanie lodówki ściereczką flanelową z dodatkiem niewielkiej ilości środka do czyszczenia i polerowania szyb. Należy utrzymywać w dobrym stanie uszczelki drzwiowe. Powinny one być zawsze czyste. Jeśli plastikowe części lodówki pozostają przez dłuższy czas zanieczyszczone tłuszczami (zwierzęcymi lub roślinnymi), mogą szybciej się zużywać i pękać. Naczynie na skropliny bardzo łatwo ulega zabrudzeniu i jeśli nie jest regularnie czyszczone, staje się źródłem nieprzyjemnych zapachów. Należy czyścić je regularnie i często.

7 6. ROZWIĄZYWANIE PROBLEMÓW 1. Gdy lodówka nie działa. Sprawdzić, czy nie ma przerwy w dostawie energii. Sprawdzić czy wtyczka jest prawidłowo podłączona do gniazda zasilającego. Sprawdzić, czy nie wyłączył się bezpiecznik. 2. Kiedy lodówka zbyt mocno chłodzi. Temperatura została ustawiona na zbyt niską. W przypadku ustawienia w pobliżu wylotu zimnego powietrza produktów zawierających dużo wilgoci, mogą one łatwo zamarzać. Nie świadczy to o wadliwym funkcjonowaniu urządzenia. 3. Kiedy lodówka nie chłodzi wystarczająco dobrze. Produkty zostały ułożone zbyt ciasno koło siebie, blokując przepływ zimnego powietrza. Do lodówki zostały włożone produkty o zbyt wysokiej temperaturze lub zbyt dużo produktów na raz. Drzwiczki lodówki nie zostały dobrze zamknięte. Uszkodzone uszczelki drzwi. Lodówka nie jest prawidłowo wentylowana. Niewystarczające odstępy między lodówką a innymi powierzchniami. Niewłaściwie ustawiona temperatura chłodzenia. 4. Gdy wilgoć osadza się na urządzeniu. Osadzanie się wilgoci może być związane z podwyższeniem wilgotności powietrza (na przykład w bardziej mokrych porach roku). To zjawisko tego samego typu, co osadzanie się wilgoci na szklance napełnionej zimną wodą. Nie świadczy ono o nieprawidłowym funkcjonowaniu lodówki. Wilgoć można wytrzeć suchą ściereczką. 5. Kiedy słychać dźwięk przelewającej się cieczy. Dźwięk ten to przelewanie się płynu chłodniczego. Nie świadczy o wadliwym funkcjonowaniu urządzenia. 6. Gdy nagrzewają sie ścianki boczne urządzenia. Ścianki boczne mogą się rozgrzewać podczas częstego otwierania i zamykania drzwi lodówki, przy rozpoczęciu pracy po podłączeniu do źródła zasilania, lub gdy urządzenia działa w lecie przy wysokich temperaturach na zewnątrz. W takim przypadku nie należy dotykać ścianek, ich wysoka temperatura to skutek rozpraszania ciepła odprowadzanego z wnętrza lodówki i nie świadczy o tym, że z urządzeniem dzieje się coś złego. 7. SPECYFIKACJE TECHNICZNE * Dokładne specyfikacje techniczne znajdują się na tabliczce znamionowej z tyłu urządzenia. * Producent zastrzega sobie prawo do zmiany specyfikacji bez powiadomienia.

8 TABELA INFORMACYJNA Marka HYUNDAI HYUNDAI Model RSB050WW7 RSC064WW7 Typ urządzenia 3) 3 3 Klasa energetyczna (A niski pobór A A energii, G wysoki pobór energii) Pobór energii w ciągu 365 dni 1) Pojemność całkowita netto (l) w tym: pojemność lodówki (l) w tym: pojemność zamrażalnika (l) 4 4 Temperatura komory zamrażalnika (-2 C) (-2 C) Czas przechowywania bez zasilania - - Zdolność zamrażania (kg / 24 h) - - Klasa klimatyczna 2) N N Poziom hałasu db(a) ) Pobór mocy w kwh/rok, oszacowany na podstawie 25 godzinnego testu. Realny pobór mocy zależy od sposobu użytkowania i umieszczenia urządzenia. 2) SN : temperatura otoczenia od + 10 C do + 32 C N : temperatura otoczenia od + 16 C do + 32 C ST : temperatura otoczenia od + 18 C do + 38 CT : temperatura otoczenia od + 18 C do + 43 C 3) 3 = chłodziarka z komorami niskich temperatur 4 = chłodziarka z komorami niskich temperatur (*) 5 = chłodziarka z komorami niskich temperatur (**) 7 = chłodziarka z komorami niskich temperatur *(***) 8 = zamrażarka Urządzenie jest przystosowane do pracy w określonych warunkach klimatycznych, zgodnych z klasą klimatyczną wskazaną na tabliczce znamionowej. Urządzenie może pracować nieprawidłowo, gdy przez dłuższy okres będzie działać w temperaturze wyższej lub niższej od wskazanego zakresu. JAK OSZCZĘDZAĆ ENERGIĘ : Umieścić lodówkę w duchym i jak najchłodniejszym miejscu (nigdy nie ustawiać jej przy jakichkolwiek elementach grzejnych!). Regularnie usuwać lód z komory zamrażalnika (jeśli lodówka nie jest wyposażona w system No-frost), ponieważ gruba warstwa lodu zwiększa zużycie energii nawet o 75 %. Utrzymywać w lodówce temperaturę +5 C. Zmniejszenie temperatury o 1 C, zwieksza zużycie energii o około 6 %. Utrzymywać w lodówce logiczne rozłożenie produktów, tak by nie trzeba było niczego długo szukać przy otwartych drzwiach. Pozwoli to na uniknięcie niepotrzebnego zużywania energii.

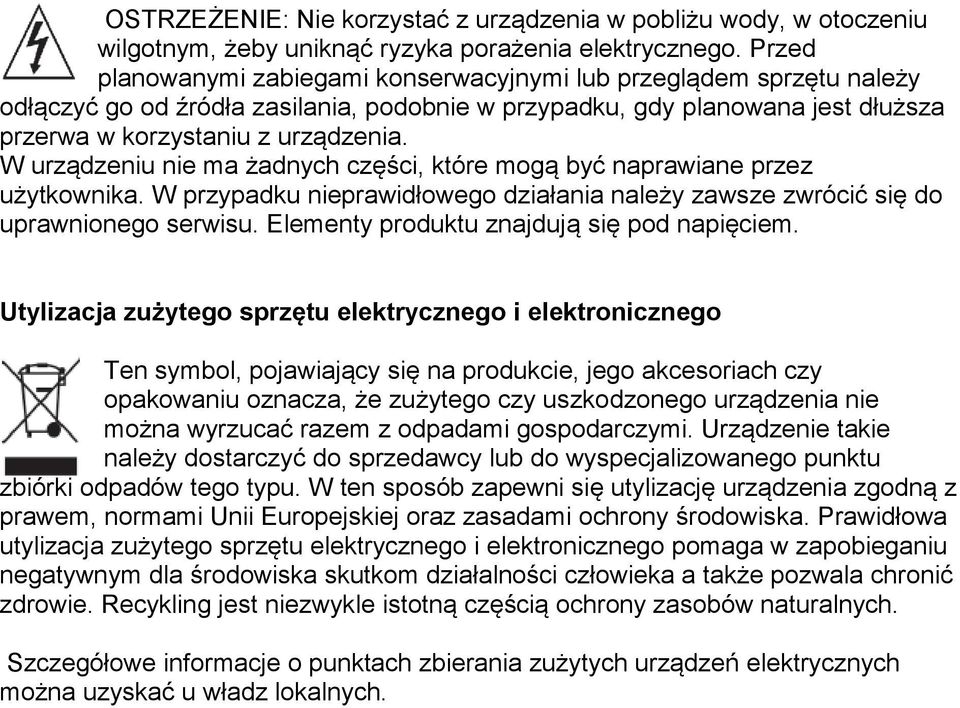

9 OSTRZEŻENIE: Nie korzystać z urządzenia w pobliżu wody, w otoczeniu wilgotnym, żeby uniknąć ryzyka porażenia elektrycznego. Przed planowanymi zabiegami konserwacyjnymi lub przeglądem sprzętu należy odłączyć go od źródła zasilania, podobnie w przypadku, gdy planowana jest dłuższa przerwa w korzystaniu z urządzenia. W urządzeniu nie ma żadnych części, które mogą być naprawiane przez użytkownika. W przypadku nieprawidłowego działania należy zawsze zwrócić się do uprawnionego serwisu. Elementy produktu znajdują się pod napięciem. Utylizacja zużytego sprzętu elektrycznego i elektronicznego Ten symbol, pojawiający się na produkcie, jego akcesoriach czy opakowaniu oznacza, że zużytego czy uszkodzonego urządzenia nie można wyrzucać razem z odpadami gospodarczymi. Urządzenie takie należy dostarczyć do sprzedawcy lub do wyspecjalizowanego punktu zbiórki odpadów tego typu. W ten sposób zapewni się utylizację urządzenia zgodną z prawem, normami Unii Europejskiej oraz zasadami ochrony środowiska. Prawidłowa utylizacja zużytego sprzętu elektrycznego i elektronicznego pomaga w zapobieganiu negatywnym dla środowiska skutkom działalności człowieka a także pozwala chronić zdrowie. Recykling jest niezwykle istotną częścią ochrony zasobów naturalnych. Szczegółowe informacje o punktach zbierania zużytych urządzeń elektrycznych można uzyskać u władz lokalnych.
