DK Puszki odgałęźne. 1.5 do 240 mm², IP 54-67

Transkrypt

1 Puszki odgałęźne 1.5 do 240 mm², IP Solidny, nowoczesny i przyjazny użytkownikowi produkt, oparty na ponad 75 letnim doświadczeniu. - Bezhalogenowe, bez silikonu - Śruby ze stali nierdzewnej z szybkim gwintem - Wyposażenie dodatkowe w puszce - Odporne na wibracje zaciski - Bezobsługowe - Puszki do szczególnych zastosowań Puszki odgałęźne są przetestowane wg VDE na zgodność z nową międzynarodową normą IEC Puszki odgałęźne odpowiadają dyrektywie RoHS 2002/95/EC, odnośnie danych technicznych 13

2 - Puszki odgałęźne Spis treści Puszki odgałęźne z zaciskami bezśrubowymi FIXCONNECT strona 17 od 1.5 do 16 mm 2 IP 65/IP 55 Wprowadzanie przewodów poprzez przetłoczenia metryczne Puszki odgałęźne bez zacisków strony od 1.5 do 240 mm 2 IP 65/IP 55 Wprowadzanie przewodów poprzez przetłoczenia metryczne Puszki odgałęźne bez zacisków strony od 1.5 do 50 mm 2 IP 65/IP 55 ścianki puszek bez przetłoczeń, do wiercenia otworów wg potrzeby Puszki odgałęźne z zaciskami bezśrubowymi FIXCONNECT strona 30 od 1.5 do 4 mm 2 IP 54 Wprowadzanie kabli przez zaślepki, kable wkładane od frontu Puszki odgałęźne z / bez zacisków strony od 1.5 do 4 mm 2 IP 54 dla instalacji w kanałach i rurach instalacyjnych Puszki odgałęźne z / bez zacisków strony od 1.5 do 6 mm 2 IP 55 z elastycznymi dławnicami membranowymi Puszki odgałęźne z / bez zacisków strona 38 od 1.5 do 2.5 mm 2 IP 55 wprowadzanie przewodów przez elastyczne membrany w ściankach i dnie puszki Puszki odgałęźne z / bez zacisków strony od 1.5 do 240 mm 2 IP 65/55 Wprowadzanie przewodów poprzez przetłoczenia metryczne z zaciskami dla żył aluminiowych i miedzianych Puszki odgałęźne z / bez zacisków strony do stref zagrożonych wybuchem od 1.5 do 50 mm 2 IP 66, wprowadzanie kabla/rury instalacyjnej przez metryczne przetłoczenia 14

3 - Puszki odgałęźne Spis treści Puszki odgałęźne bez zacisków strony do stref zagrożonych wybuchem od 1.5 do 50 mm 2 ścianki puszek bez przetłoczeń, do wiercenia otworów wg potrzeby Puszki odgałęźne bez zacisków strony do zastosowań nadbrzeżnych IP 66 / IP 67, od 1.5 do 35 mm 2 wprowadzanie kabla przez metryczne przetłoczenia / bez przetłoczeń - Puszki odgałęźne strony zachowują funkcję podczas pożaru od 0.5 do 16 mm 2 IP 65 z dławnicami metrycznymi Puszki odgałęźne z zaciskami strony do stref zagrożonych wybuchem od 1.5 do 25 mm 2 IP 65 Wprowadzanie przewodów poprzez przetłoczenia metryczne puszki z zaciskami rzędowymi i puste jako komponenty strony do stref zagrożonych wybuchem z powłoką antystatyczną z zaciskami dla żył aluminiwych i miedzianych od 1.5 do 35 mm 2 IP 65 Wprowadzanie przewodów poprzez przetłoczenia metryczne Puszki odgałęźne do obwodów specjalnych w czerwoną pokrywą strony Puszki dla wyrównania potencjałów do zastosowań specjalnych od 1.5 do 25 mm 2 IP 55/IP 54 Wprowadzanie przewodów poprzez przetłoczenia metryczne - Puszki odgałęźne strony z zaciskami rzędowymi dla żył aluminiowych (Al) i miedzianych (Cu) od 1.5 do 4 mm 2 IP 65/IP 55 wprowadzanie kabla/rury instalacyjnej przez metryczne przetłoczenia Wyposażenie dodatowe strony Dane techniczne strony Dodatkowe informacje na stronie 15

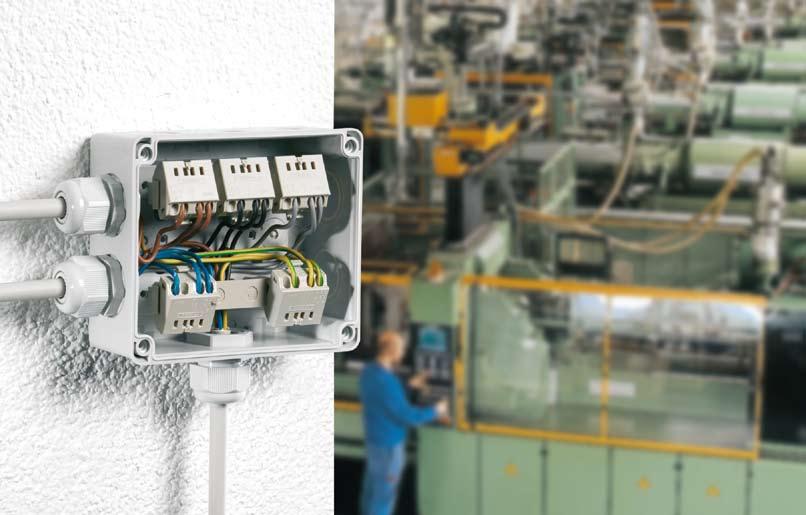

4 - Puszki odgałęźne z przetłoczeniami pod dławnice metryczne Solidna technologia zacisków bezśrubowych FIXCONNECT w puszkach odgałęźnych Różne przekroje żył mogą być podłączane pod jeden zacisk. Palność: Próba rozżarzonego drutu wg IEC : 750 C, trudnopalne samogasnące Dużo miejsca na przewody: Możliwość ich prowadzenia zarówno pod szynami DIN jak i między zaciskami. Nierdzewne śruby z szybkim metrycznym gwintem. Oszczędność czasu przykręcania pokrywy. Różne typy żył - sztywne (r) oraz elastyczne (f) bez zaprasowywania, mogą być podłączane pod jeden zacisk. System tabliczek do opisu obwodów 16

5 - Puszki odgałęźne z przetłoczeniami pod dławnice metryczne Technika zacisków bezśrubowych FIXCONNECT napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 55 (ESM) stopień ochrony IP 65 (patrz rozdział Dławnice) materiał Termoplast kolor szary, RAL 7035 KC ,5-4 mm², Cu, 3~ 4 x 1 x 1,5-4 mm² sol/f, wytrzymałość prądowa 32 A w komplecie dławnice 4 ESM 25 (zakres uszczelniania Ø 9-17 mm) KC ,5-10 mm², Cu, 3~ 4 x 1 x 2,5-10 mm² r/f, wytrzymałość prądowa 57 A w komplecie dławnice 3 ESM 32 (zakres uszczelniania Ø 9-23 mm) KC ,5-16 mm², Cu, 3~ 4 x 1 x 2,5-16 mm² r/f, wytrzymałość prądowa 76 A w komplecie dławnice 3 ESM 40 (zakres uszczelniania Ø mm) 17

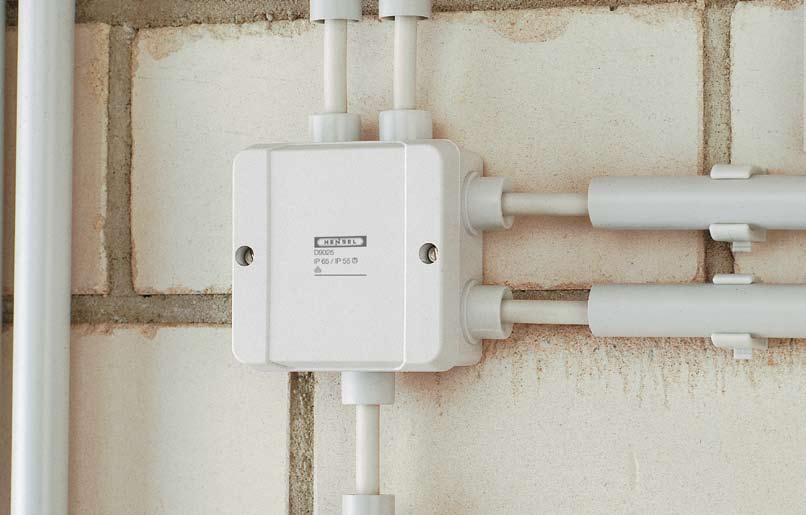

6 - Puszki odgałęźne z przetłoczeniami pod dławnice metryczne Możliwość dowolnego zamontowania zacisków (5 pozycji ) i nowa technologia zacisków, odpornych na drgania. Puszki dostarczane z dławnicami: ESM = IP 55 Nierdzewne śruby z szybkim gwintem. Oszczędność czasu System tabliczek do opisu obwodów. Puszki odgałęźne firmy Hensel ogólnie rzecz biorąc mogą być użyte w wymagającym otoczeniu przy użyciu dławnic typu ASM (stopnień ochrony IP 66) Palność: Próba rozżarzonego drutu wg IEC : 750 C, trudnopalne samogasnące 18

7 - Puszki odgałęźne z przetłoczeniami pod dławnice metryczne z zaciskami śrubowymi napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 55 (ESM) stopień ochrony IP 65 (patrz rozdział Dławnice) materiał Termoplast kolor szary, RAL 7035 D 9025 Z 1,5-2,5 mm², Cu, 3~ 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol w komplecie dławnice 4 ESM 20 (zakres uszczelniania Ø 6-13 mm) D 9125 Z 1,5-2,5 mm², Cu, 3~ z mocowaniem zewnętrznym 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol w komplecie dławnice 4 ESM 20 (zakres uszczelniania Ø 6-13 mm) D 9045 Z 1,5-4 mm², Cu, 3~ 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol, 2 x 6 mm² sol w komplecie dławnice 4 ESM 25 (zakres uszczelniania Ø 9-17 mm) K 9065 Z 2,5-6 mm², Cu, 3~ 4 x 2,5 mm² sol, 4 x 4 mm² sol, 3 x 6 mm² sol, 2 x 10 mm² sol w komplecie dławnice 3 ESM 32 (zakres uszczelniania Ø 9-23 mm) K 9105 Z 4-10 mm², Cu, 3~ 6 x 2,5 mm² sol, 4 x 4 mm² sol, 4 x 6 mm² sol, 4 x 10 mm² sol, 2 x 16 mm² s w komplecie dławnice 3 ESM 32 (zakres uszczelniania Ø 9-23 mm) K 9255 Z mm², Cu, 3~ 6 x 10 mm² sol, 4 x 16 mm² s, 4 x 25 mm² s, 2 x 35 mm² s w komplecie dławnice 3 ESM 40 (zakres uszczelniania Ø mm) 19

8 - Puszki odgałęźne z przetłoczeniami pod dławnice metryczne z zaciskami śrubowymi napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 55 (ESM) stopień ochrony IP 65 (patrz rozdział Dławnice) materiał Termoplast kolor szary, RAL 7035 K mm², Cu, 3~ 4 x 10 mm² sol, 4 x 16 mm² s, 4 x 25 mm² s, 2 x 35 mm² s w komplecie dławnice 3 ESM 40 (zakres uszczelniania Ø mm) K mm², Cu, 3~ 6 x 16 mm² s, 4 x 25 mm² s, 4 x 35 mm² s, 2 x 50 mm² s w komplecie dławnice 3 ESM 40 (zakres uszczelniania Ø mm) K mm², Cu, 3~ 4-bieg. 6 x 16 mm² s, 4 x 25 mm² s, 4 x 35 mm² s, 4 x 50 mm² s Dławnice AKM/ASM zamawiać osobno (patrz rozdział Dławnice) K mm², Cu, 3~ 6 x 16 mm² s, 4 x 25 mm² s, 4 x 35 mm² s, 4 x 50 mm² s Dławnice AKM/ASM zamawiać osobno (patrz rozdział Dławnice) 20

9 - Puszki odgałęźne z przetłoczeniami pod dławnice metryczne z zaciskami śrubowymi nieprzezroczysta pokrywa z zamkami obsługiwanymi narzędziowo możliwość plombowania dławnice, płyty przepustowe i pozostałe wyposażenie dodatkowe zamawiać oddzielnie napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 65 materiał Termoplast kolor szary, RAL 7032 K mm², Cu, 3~ 6 x 16 mm² s, 4 x 25 mm² s, 4 x 35 mm² s, 4 x 50 mm² s Wprowadzenie kabli przez płyty przepustowe - patrz wyposażenie dodatkowe K mm², Cu, 3~ 4-bieg., 4 x mm² s, Wprowadzenie kabli przez płyty przepustowe - patrz wyposażenie dodatkowe K mm², Cu, 3~ 4 x mm² s, Wprowadzenie kabli przez płyty przepustowe - patrz wyposażenie dodatkowe Ścianki obudowy z metrycznymi przetłoczeniami Ścianka 2 Ścianka 4 2 x M 20 1 x M x M 25 4 x M 25 1 x M 32/40 1 x M 32/40 3 x M 40/50 21

10 - Puszki odgałęźne z przetłoczeniami pod dławnice metryczne z zaciskami śrubowymi nieprzezroczysta pokrywa z zamkami obsługiwanymi narzędziowo możliwość plombowania dławnice, płyty przepustowe i pozostałe wyposażenie dodatkowe zamawiać oddzielnie napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 65 materiał Termoplast kolor szary, RAL 7032 K mm², Cu/Alu, 3~ 4-bieg. 2 x mm² / 4 x mm² technika zaciskowa - patrz Dane techniczne Wprowadzenie kabli przez płyty przepustowe - patrz wyposażenie dodatkowe Żyły aluminiowe muszą być przed połączeniem przygotowane zgodnie z obowiązującymi przepisami K mm², Cu/Alu, 3~ 2 x mm² / 4 x mm² technika zaciskowa - patrz Dane techniczne Wprowadzenie kabli przez płyty przepustowe - patrz wyposażenie dodatkowe Żyły aluminiowe muszą być przed połączeniem przygotowane zgodnie z obowiązującymi przepisami Ścianki obudowy z metrycznymi przetłoczeniami Ścianka 2 Ścianka 4 2 x M 20 1 x M x M 25 4 x M 25 1 x M 32/40 1 x M 32/40 3 x M 40/50 22

11 - Puszki odgałęźne z przetłoczeniami pod dławnice metryczne z zaciskami śrubowymi nieprzezroczysta pokrywa z zamkami obsługiwanymi narzędziowo możliwość plombowania dławnice, płyty przepustowe i pozostałe wyposażenie dodatkowe zamawiać oddzielnie napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 65 materiał Termoplast kolor szary, RAL 7032 K mm², Cu/Alu, 3~ 4-bieg. 2 x /240 mm² / 4 x mm² technika zaciskowa - patrz Dane techniczne Wprowadzenie kabli przez płyty przepustowe - patrz wyposażenie dodatkowe Żyły aluminiowe muszą być przed połączeniem przygotowane zgodnie z obowiązującymi przepisami K mm², Cu/Alu, 3~ 2 x /240 mm² / 4 x mm² technika zaciskowa - patrz Dane techniczne Wprowadzenie kabli przez płyty przepustowe - patrz wyposażenie dodatkowe Żyły aluminiowe muszą być przed połączeniem przygotowane zgodnie z obowiązującymi przepisami Ścianki obudowy z metrycznymi przetłoczeniami Ścianka 2 Ścianka 3 Ścianka 5 2 x M 20 4 x M 25 8 x M x M 25 3 x M 40/50 4 x M 40/50 1 x M 32/40 23

12 - Puszki odgałęźne z przetłoczeniami pod dławnice metryczne bez zacisków D 9020 Z w komplecie dławnice 4 ESM 20 (zakres uszczelniania Ø 6-13 mm) stopień ochrony IP 55 (ESM) stopień ochrony IP 65 (patrz rozdział Dławnice) materiał Termoplast kolor szary, RAL 7035 D 9120 Z z mocowaniem zewnętrznym w komplecie dławnice 4 ESM 20 (zakres uszczelniania Ø 6-13 mm) D 9040 Z w komplecie dławnice 4 ESM 25 (zakres uszczelniania Ø 9-17 mm) K 9060 Z w komplecie dławnice 3 ESM 32 (zakres uszczelniania Ø 9-23 mm) K 9100 Z w komplecie dławnice 3 ESM 32 (zakres uszczelniania Ø 9-23 mm) K 9250 Z w komplecie dławnice 3 ESM 40 (zakres uszczelniania Ø mm) 24

13 - Puszki odgałęźne z przetłoczeniami pod dławnice metryczne bez zacisków K 9350 dławnice 3 ESM 40 (Zakres uszczelniania Ø mm) stopień ochrony IP 55 (ESM) stopień ochrony IP 65 (patrz rozdział Dławnice) materiał Termoplast kolor szary, RAL 7035 K 9500 dławnice AKM/ASM zamawiać osobno (patrz rozdział Dławnice) 25

14 - Puszki odgałęźne Ścianki bez przetłoczeń Otwory do wprowadzania kabli można wiercić indywidualnie. Nierdzewne śruby z szybkim metrycznym gwintem. Oszczędność czasu przykręcania pokrywy. Puszki odgałęźne firmy Hensel ogólnie rzecz biorąc mogą być użyte w wymagającym otoczeniu przy użyciu dławnic typu ASM (stopnień ochrony IP 66) Palność: Próba rozżarzonego drutu wg IEC : 750 C, trudnopalne samogasnące System tabliczek do opisu obwodów 26

15 - Puszki odgałęźne Ścianki bez przetłoczeń bez zacisków stopień ochrony IP 65 materiał Termoplast kolor szary, RAL 7035 D 8020 w ściankach bocznych można zamontować dławnice do max. M 20 D 8120 z mocowaniem zewnętrznym w ściankach bocznych można zamontować dławnice do max. M 20 D 8040 w ściankach bocznych można zamontować dławnice do max. M 20 K 8060 w ściankach bocznych można zamontować dławnice do max. M 32 K 8100 w ściankach bocznych można zamontować dławnice do max. M 32 K 8250 w ściankach bocznych można zamontować dławnice do max. M 40 27

16 - Puszki odgałęźne Ścianki bez przetłoczeń bez zacisków stopień ochrony IP 65 materiał Termoplast kolor szary, RAL 7035 K 8350 w ściankach bocznych można zamontować dławnice do max. M 50 K 8500 w ściankach bocznych można zamontować dławnice do max. M 50 28

17 - Puszki odgałęźne Wprowadzanie kabli przez zaślepki kable wkładane od frontu Solidna technologia zacisków bezśrubowych FIXCONNECT w puszkach odgałęźnych Różne przekroje żył mogą być podłączane pod jeden zacisk. Palność: Próba rozżarzonego drutu wg IEC : 750 C, trudnopalne samogasnące Dużo miejsca na przewody: Możliwość ich prowadzenia zarówno pod szynami DIN jak i między zaciskami. Nierdzewne śruby z szybkim metrycznym gwintem. Oszczędność czasu przykręcania pokrywy. Różne typy żył - sztywne (r) oraz elastyczne (f) bez zaprasowywania, mogą być podłączane pod jeden zacisk. System tabliczek do opisu obwodów 29

18 - Puszki odgałęźne Wprowadzanie kabli przez zaślepki kable wkładane od frontu Technika zacisków bezśrubowych FIXCONNECT DPC ,5-2,5 mm², Cu, 3~ 4 x 1 x 1,5-2,5 mm² sol/f wytrzymałość prądowa 32 A w komplecie dławnice 4 DPS 02 (Zakres uszczelniania Ø 10-13,5 mm) napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 54 materiał Termoplast kolor szary, RAL 7035 DPS 02 wysuwana zaślepka stopień ochrony IP 54 do nabudowania zakres uszczelniania: Ø 10-13,5 mm do puszek odgałęźnych DP 9020, DP 9220, DP 9025, DP 9221, DP 9222, DP 9026, DPC 9225 ERA 20 wsuwany łącznik rurek instalacyjnych stopień ochrony IP 54 dla rurek instalacyjnych M 20 zakres uszczelniania 10-13,5 mm do puszek odgałęźnych DP 9020, DP 9220, DP 9025, DP 9221, DP 9222, DP 9026, DPC 9225 EKA 20 wsuwany łącznik kanałów stopień ochrony IP 54 dla minikanałów zakres uszczelniania: zakres uszczelniania 10-13,5 mm do puszek odgałęźnych DP 9020, DP 9220, DP 9025, DP 9221, DP 9222, DP 9026, DPC

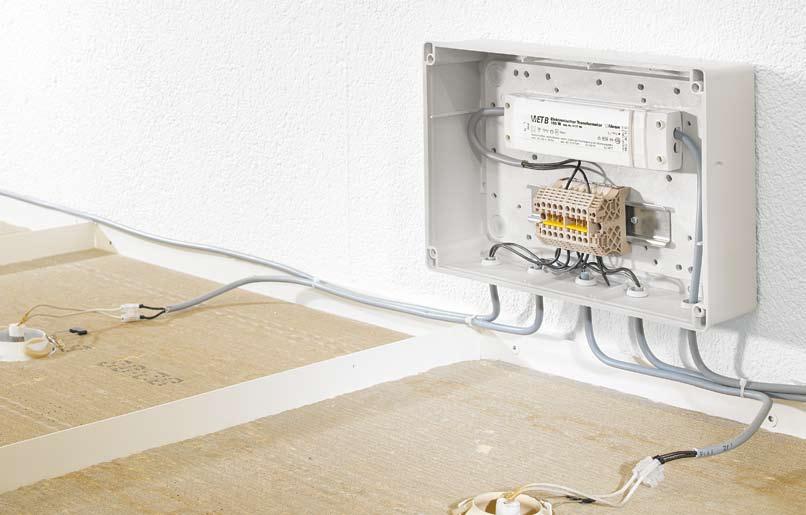

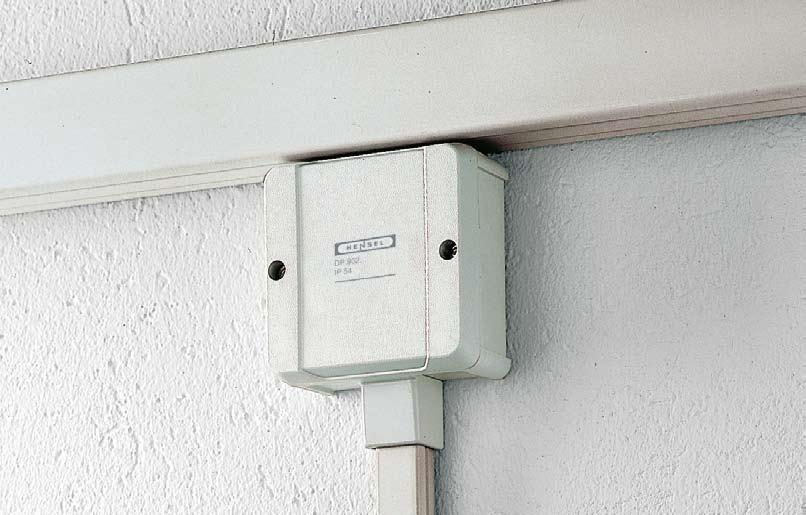

19 - Puszki odgałęźne Dławnice przez przetłoczenia dla kanałów i rur instalacyjnych Wyciąć ściankę kanału instalacyjnego na odpowiednim odcinku. Palność: Próba rozżarzonego drutu wg IEC : 750 C, trudnopalne samogasnące Kabel może być wkładany od frontu bez potrzeby przewlekania go przez ściankę puszki! Nie ma potrzeby przykręcania dławnicy! Nierdzewne śruby z szybkim metrycznym gwintem. Oszczędność czasu przykręcania pokrywy. Eleganckie rozwiązanie dla instalacji w korytkach kablowych! System tabliczek do opisu obwodów Dający się wyjmować łącznik dla połączenia puszki z mini kanałem. 31

20 - Puszki odgałęźne Dławnice przez przetłoczenia dla kanałów i rur instalacyjnych z zaciskami śrubowymi napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 54 materiał Termoplast kolor szary, RAL 7035 DP ,5-2,5 mm², Cu, 3~ 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol w komplecie dławnice 4 DPS 02 (zakres uszczelniania Ø 10-13,5 mm) DP ,5-2,5 mm², Cu, 3~ 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol w komplecie dławnice 7 DPS 02 (zakres uszczelniania Ø 10-13,5 mm) DP ,5-2,5 mm², Cu, 3~ 2 zaciski 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol w komplecie dławnice 7 DPS 02 (zakres uszczelniania Ø 10-13,5 mm) DPS 02 wysuwana zaślepka stopień ochrony IP 54 do nabudowania zakres uszczelniania Ø 10-13,5 mm do puszek odgałęźnych DP 9020, DP 9220, DP 9025, DP 9221, DP 9222, DP 9026, DPC 9225 ERA 20 wsuwany łącznik rurek instalacyjnych stopień ochrony IP 54 dla rurek instalacyjnych M 20 zakres uszczelniania Ø 10-13,5 mm do puszek odgałęźnych DP 9020, DP 9220, DP 9025, DP 9221, DP 9222, DP 9026, DPC 9225 EKA 20 wsuwany łącznik kanałów stopień ochrony IP 54 dla minikanałów zakres uszczelniania: zakres uszczelniania 10-13,5 mm do puszek odgałęźnych DP 9020, DP 9220, DP 9025, DP 9221, DP 9222, DP 9026, DPC

21 - Puszki odgałęźne Dławnice przez przetłoczenia dla kanałów i rur instalacyjnych bez zacisków stopień ochrony IP 54 materiał Termoplast kolor szary, RAL 7035 DP 9020 w komplecie dławnice 4 DPS 02 (zakres uszczelniania Ø 10-13,5 mm) DP 9220 w komplecie dławnice 7 DPS 02 (zakres uszczelniania Ø 10-13,5 mm) DPS 02 ERA 20 EKA 20 wysuwana zaślepka stopień ochrony IP 54 do nabudowania zakres uszczelniania Ø 10-13,5 mm do puszek odgałęźnych DP 9020, DP 9220, DP 9025, DP 9221, DP 9222, DP 9026, DPC 9225 wsuwany łącznik rurek instalacyjnych stopień ochrony IP 54 dla rurek instalacyjnych M 20 zakres uszczelniania Ø 10-13,5 mm do puszek odgałęźnych DP 9020, DP 9220, DP 9025, DP 9221, DP 9222, DP 9026, DPC 9225 wsuwany łącznik kanałów stopień ochrony IP 54 dla minikanałów zakres uszczelniania Ø 10-13,5 mm do puszek odgałęźnych DP 9020, DP 9220, DP 9025, DP 9221, DP 9222, DP 9026, DPC

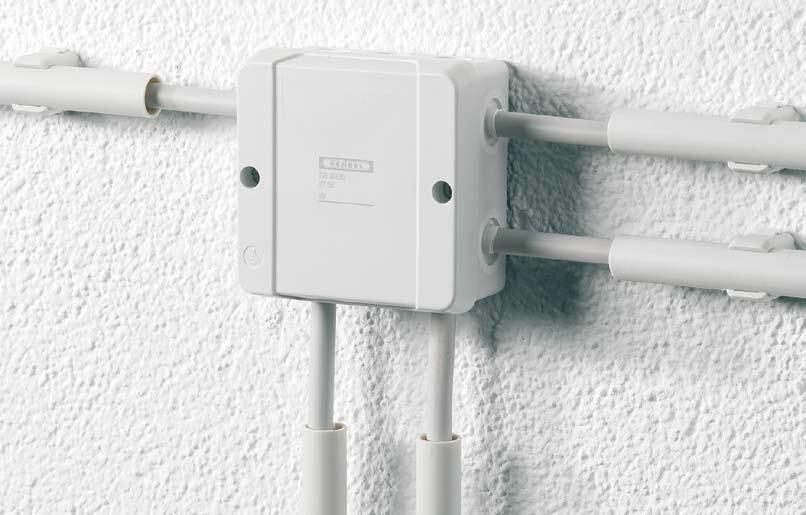

22 - Puszki odgałęźne z elastycznymi dławnicami membranowymi cable entry via elastic membranes Nie trzeba wybijać otworu wystarczy przekłuć membranę przewodem i gotowe! Palność: Próba rozżarzonego drutu wg IEC : 750 C, trudnopalne samogasnące Stopień ochrony IP 55 Nierdzewne śruby z szybkim metrycznym gwintem. Oszczędność czasu przykręcania pokrywy. Dostarczane z korkami dla uszczelnienia membran w przypadku modyfikacji. System tabliczek do opisu obwodów 34

23 - Puszki odgałęźne z elastycznymi dławnicami membranowymi kolor szary, RAL 7035 DE 9325 Z 1,5-2,5 mm², Cu, 3~ z zaciskami śrubowymi 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol wprowadzenie kabli: 10 membran uszczelniających zamkniętych (zakres uszczelniania Ø 6,5-16 mm) napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 55 materiał Termoplast DE ,5-4 mm², Cu, 3~ z zaciskami śrubowymi 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol, 2 x 6 mm² sol wprowadzenie kabli: 10 membran uszczelniających zamkniętych (zakres uszczelniania Ø 6,5-18 mm) DE 9320 Z bez zacisków wprowadzenie kabli: 10 membran uszczelniających zamkniętych (zakres uszczelniania Ø 6,5-16 mm) DE 9340 bez zacisków wprowadzenie kabli: 10 membran uszczelniających zamkniętych (zakres uszczelniania Ø 6,5-18 mm) 35

24 - Puszki odgałęźne z elastycznymi dławnicami membranowymi kolor biały, RAL 9016 napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 55 materiał Termoplast DE ,5-2,5 mm², Cu, 3~ z zaciskami śrubowymi 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol wprowadzenie kabli: 10 membran uszczelniających zamkniętych (zakres uszczelniania Ø 6,5-16 mm) DE ,5-4 mm², Cu, 3~ z zaciskami śrubowymi 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol, 2 x 6 mm² sol wprowadzenie kabli: 10 membran uszczelniających zamkniętych (zakres uszczelniania Ø 6,5-18 mm) DE 9321 bez zacisków wprowadzenie kabli: 10 membran uszczelniających zamkniętych (zakres uszczelniania Ø 6,5-16 mm) DE 9341 bez zacisków wprowadzenie kabli: 10 membran uszczelniających zamkniętych (zakres uszczelniania Ø 6,5-18 mm) 36

25 - Puszki odgałęźne z elastycznymi dławnicami membranowymi w ściankach i dnie puszki Wprowadzenie przewodu od tyłu (spodu) przez elastyczne membrany Wprowadzenie przewodu przez elastyczne membrany w ścianach bocznych puszki. Elastyczne membrany - nie ma potrzeby stosowania dławnic. Wystarczy przecisnąć kabel i gotowe! Montaż pokrywy na zatrzask. Redukcja czasu montażu. Palność: Próba rozżarzonego drutu wg IEC : 750 C, trudnopalne samogasnące 37

26 - Puszki odgałęźne z elastycznymi dławnicami membranowymi w ściankach i dnie puszki napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 55 materiał Termoplast kolor szary, RAL 7035 DE ,5-2,5 mm², Cu, 3~ z możliwością wprowadzenia kabla w podstawie 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol dławnica: ścianki boczne z 10 zamkniętymi dławnicami membranowymi w podstawie 2 zamknięte dławnice membranowe (zakres uszczelniania Ø 3-14 mm) DE 9220 z możliwością wprowadzenia kabla w podstawie dławnica: ścianki boczne z 10 zamkniętymi dławnicami membranowymi w podstawie 2 zamknięte dławnice membranowe (zakres uszczelniania Ø 3-14 mm) 38

27 - Puszki odgałęźne z zaciskami dla żył aluminiowych i miedzianych z przetłoczeniami pod dławnice metryczne Stopień ochrony do IP 65. W przypadku kabli skręconych o widocznym na izolacji skręcie IP 54 uzyskujemy przy stosowaniu dławnic skręcanych. Palność: Próba rozżarzonego drutu wg IEC : 750 C, trudnopalne samogasnące Możliwość podłączenie pod jeden biegun (oddzielne zaciski) żył aluminiowych i miedzianych. Nierdzewne śruby z szybkim metrycznym gwintem. Oszczędność czasu przykręcania pokrywy. System tabliczek do opisu obwodów. 39

28 - Puszki odgałęźne z zaciskami dla żył aluminiowych i miedzianych z przetłoczeniami pod dławnice metryczne Dla kabli skręcanych o widocznej na izolacji skrętce do osiągnięcia stopnia ochrony IP 54 zasadniczo wymagane są dławnice skręcane. przed połączeniem aluminiowe przewody należy przygotować zgodnie ze stosownymi technicznymi zaleceniami. szczegóły dotyczące zacisków w dziale dane techniczne materiał Termoplast kolor szary, RAL 7035 D ,5-2,5 mm², Cu/Alu, 3~ 4 x 1,5 mm² sol/f, 4 x 2,5 mm² sol/f napięcie znamionowe izolacji AC/DC 250 V wytrzymałość prądowa zacisku 20 A w komplecie dławnice 4 ESM 25 stopień ochrony IP 55 (ESM) stopień ochrony IP 65 (patrz rozdział Dławnice) (zakres uszczelniania Ø 9-17 mm) K ,5-4 mm², Cu/Alu, 3~ 4 x 1,5 mm² sol/f, 4 x 2,5 mm² sol/f, 4 x 4 mm² sol/f napięcie znamionowe izolacji AC/DC 400 V wytrzymałość prądowa zacisku 20 A w komplecie dławnice 3 ESM 32 stopień ochrony IP 55 (ESM) stopień ochrony IP 65 (patrz rozdział Dławnice) (zakres uszczelniania Ø 9-23 mm) K ,5-6 mm², Cu/Alu, 3~ 4 x 2,5 mm² sol/f, 4 x 4 mm² sol/f, 4 x 6 mm² sol/f napięcie znamionowe izolacji AC/DC 690 V wytrzymałość prądowa zacisku 41 A w komplecie dławnice 3 ESM 32 stopień ochrony IP 55 (ESM) stopień ochrony IP 65 (patrz rozdział Dławnice) (zakres uszczelniania Ø 9-23 mm) K mm², Cu/Alu, 3~ 4 x 16 mm², sol/s/f, 4 x 25 mm² s/f, 4 x 35 mm² s/f napięcie znamionowe izolacji AC/DC 690 V wytrzymałość prądowa zacisku 125 A dławnice AKM/ASM zamawiać osobno stopień ochrony IP 65 40

29 - Puszki odgałęźne z zaciskami dla żył aluminiowych i miedzianych z przetłoczeniami pod dławnice metryczne możliwość plombowania dławnice, płyty przepustowe i pozostałe wyposażenie dodatkowe zamawiać oddzielnie przed połączeniem aluminiowe przewody należy przygotować zgodnie ze stosownymi technicznymi zaleceniami. napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 65 materiał Termoplast kolor szary, RAL 7032 K mm², Cu/Alu, 3~ 4-bieg., 2 x mm² technika zaciskowa - patrz Dane techniczne wprowadzenie kabli przez płyty przepustowe patrz wyposażenie dodatkowe. K mm², Cu/Alu, 3~ 2 x mm² technika zaciskowa - patrz Dane techniczne wprowadzenie kabli przez płyty przepustowe patrz wyposażenie dodatkowe. K mm², Cu/Alu, 3~ 4-bieg., 2 x mm² / 4 x mm² technika zaciskowa - patrz Dane techniczne wprowadzenie kabli przez płyty przepustowe patrz wyposażenie dodatkowe. K mm², Cu/Alu, 3~ 2 x mm² / 4 x mm² technika zaciskowa - patrz Dane techniczne wprowadzenie kabli przez płyty przepustowe patrz wyposażenie dodatkowe. Ścianki obudowy z metrycznymi przetłoczeniami Ścianka 2 Ścianka 4 2 x M 20 1 x M x M 25 4 x M 25 1 x M 32/40 1 x M 32/40 3 x M 40/50 41

30 - Puszki odgałęźne z zaciskami dla żył aluminiowych i miedzianych z przetłoczeniami pod dławnice metryczne możliwość plombowania dławnice, płyty przepustowe i pozostałe wyposażenie dodatkowe zamawiać oddzielnie przed połączeniem aluminiowe przewody należy przygotować zgodnie ze stosownymi technicznymi zaleceniami. napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 65 materiał Termoplast kolor szary, RAL 7032 K mm², Cu/Alu, 3~ 4-bieg. 2 x /240 mm² / 4 x mm² technika zaciskowa - patrz Dane techniczne Wprowadzenie kabli przez płyty przepustowe - patrz wyposażenie dodatkowe K mm², Cu/Alu, 3~ 2 x /240 mm² / 4 x mm² technika zaciskowa - patrz Dane techniczne- Wprowadzenie kabli przez płyty przepustowe - patrz wyposażenie dodatkowe Ścianki obudowy z metrycznymi przetłoczeniami Ścianka 2 Ścianka 3 Ścianka 5 2 x M 20 4 x M 25 8 x M x M 25 3 x M 40/50 4 x M 40/50 1 x M 32/40 42

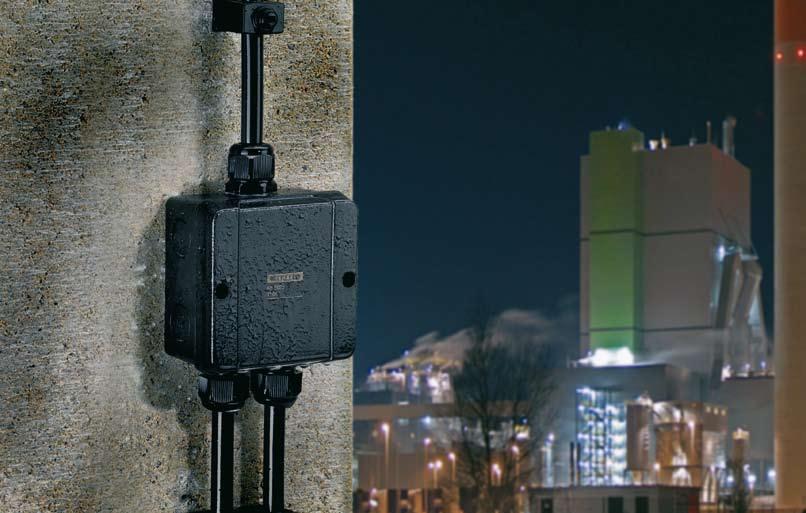

31 - Puszki odgałęźne do instalacji zewnętrznych z przetłoczeniami pod dławnice metryczne certyfikat Det Norske Veritas w przygotowaniu KF-Puszki odgałęźne Stopień ochrony IP 66 z udaroodpornego, samogasnącego zbrojonego poliwęglanu PC GFS wytrzymują próbę rozżarzonego drutu 960 C zgodnie z IEC , UL Subject 94: V-0 KF-Puszki odgałęźne Odporne na warunki atmosferyczne: odporne na promieniowanie UV szczelne IP 66 odporne na wahania temperatur udaroodporne Palność: Próba rozżarzonego drutu wg IEC : 960 C, UL Subject 94: V-0 trudnopalne samogasnące Nierdzewne śruby z szybkim metrycznym gwintem. Oszczędność czasu przykręcania pokrywy. KF-Puszki odgałęźne spełniają normy dotyczące zastosowania w obiektach użyteczności publicznej! są bezhalogenowe: niska toksyczność niska dymotwórczość Stopień ochrony IP 66 przy użyciu dławnic ASS.. (w kolorze czarnym) lub dławnic ASM.. (w kolorze szarym), dostępne jako wyposażenie dodatkowe 43

32 - Puszki odgałęźne do instalacji zewnętrznych z przetłoczeniami pod dławnice metryczne z zaciskami śrubowymi KF ,5-2,5 mm², Cu, 3~ 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol dławnice: ASM zamawiać osobno (patrz rozdział Dławnice) napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 66 materiał Termoplast kolor szary, RAL 7032 KF ,5-4 mm², Cu, 3~ 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol, 2 x 6 mm² sol dławnice: ASM zamawiać osobno (patrz rozdział Dławnice) KF ,5-6 mm², Cu, 3~ 4 x 2,5 mm² sol, 4 x 4 mm² sol, 3 x 6 mm² sol, 2 x 10 mm² sol dławnice: ASM zamawiać osobno (patrz rozdział Dławnice) KF mm², Cu, 3~ 6 x 2,5 mm² sol, 4 x 4 mm² sol, 4 x 6 mm² sol, 4 x 10 mm² sol, 2 x 16 mm² s dławnice: ASM zamawiać osobno (patrz rozdział Dławnice) KF mm², Cu, 3~ 6 x 10 mm² sol, 4 x 16 mm² s, 4 x 25 mm² s, 2 x 35 mm² s dławnice: ASM zamawiać osobno (patrz rozdział Dławnice) KF mm², Cu, 3~ 6 x 16 mm² s, 4 x 25 mm² s, 4 x 35 mm² s, 2 x 50 mm² s dławnice: ASM zamawiać osobno (patrz rozdział Dławnice) 44

33 - Puszki odgałęźne do instalacji zewnętrznych z przetłoczeniami pod dławnice metryczne z zaciskami śrubowymi KF mm², Cu, 3~ 6 x 16 mm² s, 4 x 25 mm² s, 4 x 35 mm² s, 4 x 50 mm² s dławnice: ASM zamawiać osobno (patrz rozdział Dławnice) napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 66 materiał Termoplast kolor szary, RAL

34 - Puszki odgałęźne do instalacji zewnętrznych z przetłoczeniami pod dławnice metryczne bez zacisków stopień ochrony IP 66 materiał Termoplast KF 9020 dławnice ASM zamawiać osobno (patrz rozdział Dławnice) kolor szary, RAL 7032 KF 9040 dławnice ASM zamawiać osobno (patrz rozdział Dławnice) KF 9060 dławnice ASM zamawiać osobno (patrz rozdział Dławnice) KF 9100 dławnice ASM zamawiać osobno (patrz rozdział Dławnice) KF 9250 dławnice ASM zamawiać osobno (patrz rozdział Dławnice) KF 9350 dławnice ASM zamawiać osobno (patrz rozdział Dławnice) 46

35 - Puszki odgałęźne do instalacji zewnętrznych z przetłoczeniami pod dławnice metryczne bez zacisków stopień ochrony IP 66 materiał Termoplast KF 9500 dławnice ASM zamawiać osobno (patrz rozdział Dławnice) kolor szary, RAL

36 - Puszki odgałęźne do instalacji zewnętrznych z przetłoczeniami pod dławnice metryczne z zaciskami śrubowymi KF ,5-2,5 mm², Cu, 3~ 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 66 materiał Termoplast kolor czarny, RAL 9011 KF ,5-4 mm², Cu, 3~ 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol, 2 x 6 mm² sol dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) KF ,5-6 mm², Cu, 3~ 4 x 2,5 mm² sol, 4 x 4 mm² sol, 3 x 6 mm² sol, 2 x 10 mm² sol dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) KF mm², Cu, 3~ 6 x 2,5 mm² sol, 4 x 4 mm² sol, 4 x 6 mm² sol, 4 x 10 mm² sol, 2 x 16 mm² s dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) KF mm², Cu, 3~ 6 x 10 mm² sol, 4 x 16 mm² s, 4 x 25 mm² s, 2 x 35 mm² s dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) KF mm², Cu, 3~ 6 x 16 mm² s, 4 x 25 mm² s, 4 x 35 mm² s, 2 x 50 mm² s dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) 48

37 - Puszki odgałęźne do instalacji zewnętrznych z przetłoczeniami pod dławnice metryczne z zaciskami śrubowymi KF mm², Cu, 3~ 6 x 16 mm² s, 4 x 25 mm² s, 4 x 35 mm² s, 4 x 50 mm² s dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 66 materiał Termoplast kolor czarny, RAL

38 - Puszki odgałęźne do instalacji zewnętrznych z przetłoczeniami pod dławnice metryczne bez zacisków stopień ochrony IP 66 materiał Termoplast KF 5020 dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) kolor czarny, RAL 9011 KF 5040 dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) KF 5060 dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) KF 5100 dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) KF 5250 dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) KF 5350 dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) 50

39 - Puszki odgałęźne do instalacji zewnętrznych z przetłoczeniami pod dławnice metryczne bez zacisków stopień ochrony IP 66 materiał Termoplast KF 5500 dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) kolor czarny, RAL

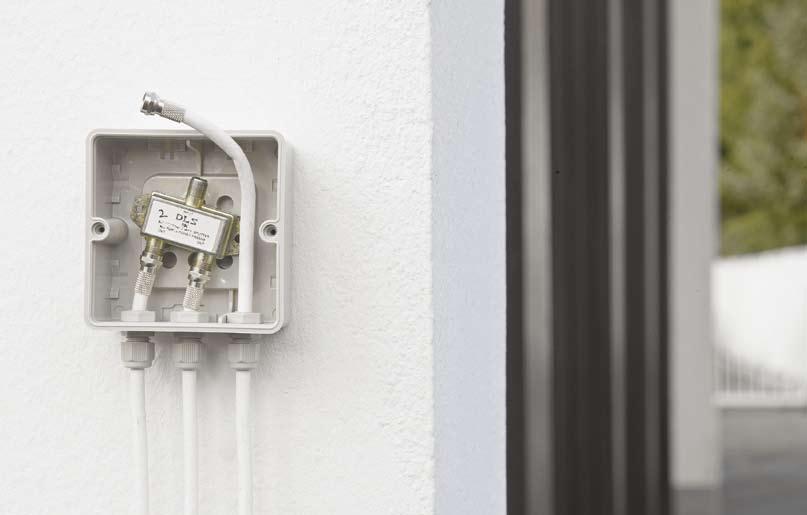

40 - Puszki odgałęźne dla nieosłoniętych instalacji zewnętrznych ścianki obudów bez przetłoczeń certyfikat Det Norske Veritas w przygotowaniu Otwory do wprowadzania kabli można wiercić indywidualnie. Palność: Próba rozżarzonego drutu wg IEC : 960 C, UL Subject 94: V-0 trudnopalne samogasnące Puszki odgałęźne firmy Hensel ogólnie rzecz biorąc mogą być użyte w wymagającym otoczeniu przy użyciu dławnic typu ASM (stopnień ochrony IP 66) Nierdzewne śruby z szybkim metrycznym gwintem. Oszczędność czasu przykręcania pokrywy. System tabliczek do opisu obwodów. 52

41 - Puszki odgałęźne dla nieosłoniętych instalacji zewnętrznych ścianki obudów bez przetłoczeń bez zacisków stopień ochrony IP 66 materiał Termoplast kolor szary, RAL 7032 KF 8020 w ściankach bocznych można zamontować dławnice do max. M 20 KF 8040 w ściankach bocznych można zamontować dławnice do max. M 20 KF 8060 w ściankach bocznych można zamontować dławnice do max. M 32 KF 8100 w ściankach bocznych można zamontować dławnice do max. M 32 KF 8250 w ściankach bocznych można zamontować dławnice do max. M 40 KF 8350 w ściankach bocznych można zamontować dławnice do max. M 50 53

42 - Puszki odgałęźne dla nieosłoniętych instalacji zewnętrznych ścianki obudów bez przetłoczeń bez zacisków stopień ochrony IP 66 materiał Termoplast kolor szary, RAL 7032 KF 8500 w ściankach bocznych można zamontować dławnice do max. M 50 54

43 - Puszki odgałęźne dla nieosłoniętych instalacji zewnętrznych ścianki obudów bez przetłoczeń bez zacisków stopień ochrony IP 66 materiał Termoplast KF 4020 w ściankach bocznych można zamontować dławnice do max. M 20 kolor czarny, RAL 9011 KF 4040 w ściankach bocznych można zamontować dławnice do max. M 20 KF 4060 w ściankach bocznych można zamontować dławnice do max. M 32 KF 4100 w ściankach bocznych można zamontować dławnice do max. M 32 KF 4250 w ściankach bocznych można zamontować dławnice do max. M 40 KF 4350 w ściankach bocznych można zamontować dławnice do max. M 50 55

44 - Puszki odgałęźne dla nieosłoniętych instalacji zewnętrznych ścianki obudów bez przetłoczeń bez zacisków stopień ochrony IP 66 materiał Termoplast KF 4500 w ściankach bocznych można zamontować dławnice do max. M 50 kolor czarny, RAL

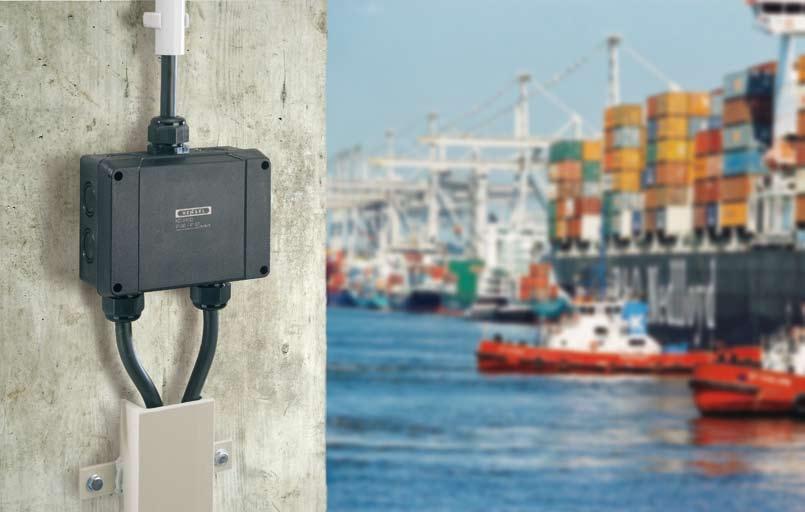

45 - Puszki odgałęźne do zastosowań nadbrzeżnych z przetłoczeniami pod dławnice metryczne certyfikat Det Norske Veritas w przygotowaniu Otwory do wprowadzania kabli można wiercić indywidualnie Śruby mocujące pokrywę odporne na kwasy i wodę morską wykonane z stali nierdzewnej V4A z szybkim metrycznym gwintem. Redukcja czasu montażu pokrywy. Stopień ochrony IP 66 / IP 67 przy użyciu dławnic ASS.., dostępnych jako wyposażenie dodatkowe Stopień ochrony IP 66 / IP 67 zanurzenie do 1 m max 15 min.. - odporność na wodę morską - odporność na UV - odporność na temperaturę (-40oC do 70oC) System tabliczek do opisu obwodów Materiał: - bezhalogenowy - udaroodporny - nisko toksyczny Właściwości palne: UL Subject 94 = 5V 57

46 - Puszki odgałęźne do zastosowań nadbrzeżnych z przetłoczeniami pod dławnice metryczne z zaciskami śrubowymi kwasoodporne śruby ze szlachetnej stali odporne na wodę morską KD ,5-2,5 mm², Cu, 3~ 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) stopień ochrony IP 66 / IP 67 zanurzenie do 1 m max 15 min. materiał Termoplast kolor czarny, RAL 9011 KD ,5-4 mm², Cu, 3~ 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol, 2 x 6 mm² sol dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) KD ,5-6 mm², Cu, 3~ 4 x 2,5 mm² sol, 4 x 4 mm² sol, 3 x 6 mm² sol, 2 x 10 mm² sol dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) KD mm², Cu, 3~ 6 x 2,5 mm² sol, 4 x 4 mm² sol, 4 x 6 mm² sol, 4 x 10 mm² sol, 2 x 16 mm² s dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) KD mm², Cu, 3~ 6 x 10 mm² sol, 4 x 16 mm² s, 4 x 25 mm² s, 2 x 35 mm² s dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) KD mm², Cu, 3~ 6 x 16 mm² s, 4 x 25 mm² s, 4 x 35 mm² s, 2 x 50 mm² s dławnice: ASS zamawiać oddzielnie (patrz rozdział Dławnice) 58

47 - Puszki odgałęźne do zastosowań nadbrzeżnych z przetłoczeniami pod dławnice metryczne bez zacisków kwasoodporne śruby ze szlachetnej stali odporne na wodę morską KD 5020 dławnice ASS zamawiać oddzielnie (patrz rozdział Dławnice) stopień ochrony IP 66 / IP 67 zanurzenie do 1 m max 15 min. materiał Termoplast kolor czarny, RAL 9011 KD 5040 dławnice ASS zamawiać oddzielnie (patrz rozdział Dławnice) KD 5060 dławnice ASS zamawiać oddzielnie (patrz rozdział Dławnice) KD 5100 dławnice ASS zamawiać oddzielnie (patrz rozdział Dławnice) KD 5250 dławnice ASS zamawiać oddzielnie (patrz rozdział Dławnice) KD 5350 dławnice ASS zamawiać oddzielnie (patrz rozdział Dławnice) 59

48 - Puszki odgałęźne dla instalacji nadbrzeżnych ścianki obudów bez przetłoczeń bez zacisków kwasoodporne śruby ze szlachetnej stali odporne na wodę morską KD 4020 w ściankach bocznych można zamontować dławnice do max. M 20 stopień ochrony IP 66 / IP 67 zanurzenie do 1 m max 15 min. materiał Termoplast kolor czarny, RAL 9011 KD 4040 w ściankach bocznych można zamontować dławnice do max. M 20 KD 4060 w ściankach bocznych można zamontować dławnice do max. M 32 KD 4100 w ściankach bocznych można zamontować dławnice do max. M 32 KD 4250 w ściankach bocznych można zamontować dławnice do max. M 40 KD 4350 w ściankach bocznych można zamontować dławnice do max. M 50 60

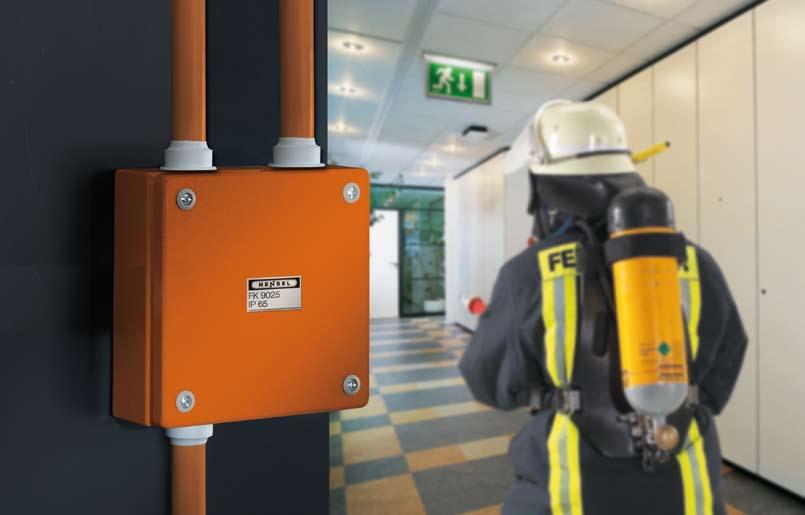

49 - Puszki odgałęźne do podtrzymania funkcji podczas pożaru wprowadzanie kabli przez zamontowane dławnice Puszki odgałęźne IP 65 zgodne z IEC , przetestowane pod kątem podtrzymania funkcji podczas pożaru. Puszki odgałęźne typu FK spełniają wymagania przepisów jeśli stosowane są łącznie z posiadającymi atest kablami, a także odpowiednimi zaciskami i elementami montażowymi. n Puszki odgałęźne przetestowane dla zachowania funkcji podczas pożaru. n Stopień ochrony IP 65 n Obudowa z blachy stalowej malowanej proszkowo, n Pastelowo pomarańczowy kolor RAL 2003 n nie rozprzestrzenia ognia, niskotoksyczna, nie emituje wyziewów korozyjnych podczas pożaru. n Zachowanie funkcji zgodnie z DIN 4102 cz. 12 (niemiecką normą) łącznie z kablami podtrzymującymi funkcje o przekrojach 0,5-16 mm 2. n Zabezpieczenie przed bezpośrednim dotykiem zachowane także dla puszki. n Pokrywa z 4. nie wypadającymi śrubami. 61

50 - Puszki odgałęźne do podtrzymania funkcji podczas pożaru wprowadzanie kabli przez zamontowane dławnice Stopień ochrony IP 65 napięcie znamionowe izolacji AC/DC 400 V zaciski łączeniowe z ceramiki odpornej na wysoką temperaturę zamontowane 4 dławnice wciskane, zamknięte Materiał blacha stalowa, lakierowana proszkowo Kolor pomarańczowy, RAL 2003 mocowanie do ściany za pomocą zewnętrznych wieszaków FK 9025 puszka łączeniowa 0,5-4 mm², Cu 5 bieg., 2 x 0,5 mm² sol, 2 x 1,5 mm² sol, 1 x 2,5 mm² sol, 1 x 4 mm² sol w komplecie 4 E 25 (zakres uszczelniania Ø 9-17 mm) Klasa podtrz. funkcji E 30: odgałęzienie 1,5 mm², Dätwyler - Pyrofil Keram NHXH FE 180 /.. odgałęzienie 1,5 mm², Nexans - Rheyhalon KF2U-FIM E30 odgałęzienie 1,5 mm², Nexans - Rheyhalon KF2U-FXVM E 90 odgałęzienie 1,5 mm², Nexans - Rheyhalon N2XH-J FE 180 odgałęzienie 1,5 mm², Pirelli - SIENOPYR-PLUS NHXH-J / E 30 łączenie 1,5-4 mm², Dätwyler - Pyrofil Keram NHXH FE 180 /.. łączenie 1,5-4 mm², Nexans - Rheyhalon KF2U-FIM E30 łączenie 1,5-4 mm², Nexans - Rheyhalon KF2U-FXVM E 90 łączenie 1,5-4 mm², Nexans - Rheyhalon N2XH-J FE 180 łączenie 1,5-4 mm², Pirelli - SIENOPYR-PLUS NHXH-J / E 30 Klasa podtrz. funkcji E 90, Kabel elektroenergetyczny: odgałęzienie i łączenie 1,5 mm², Nexans - Rheyhalon KF2U- FXVM E 90 odgałęzienie i łączenie 1,5 mm², Nexans - Rheyhalon N2XH-J FE 180 odgałęzienie i łączenie 1,5 mm², Eupen - NHXH FE 180 odgałęzienie 1,5 mm², Dätwyler - Pyrofil Keram NHXH FE 180/ E90 łączenie 1,5-4 mm², Dätwyler - Pyrofil Keram NHXH FE 180 / 90 Klasa podtrz. funkcji E 30 i E 60: odgałęzienie i łączenie 0,5 mm² (Ø 0,8 mm), Dätwyler - PyrofilKeram JE-H(ST)H BD FE odgałęzienie i łączenie 0,5 mm² (Ø 0,8 mm), Nexans - Rheyhalon VDE.. JE-H(ST)H... odgałęzienie i łączenie 0,5 mm² (Ø 0,8 mm), Studer - JE-H(St)H / E 90 odgałęzienie i łączenie 0,5 mm² (Ø 0,8 mm), Lynenwerk JE-H(St)H / E 90 Klasa podtrz. funkcji E 90, Kabel sterowniczy: odgałęzienie i łączenie 0,5 mm² (Ø 0,8 mm), Dätwyler - PyrofilKeram JE-H(ST)H BD FE 180 / E 90 odgałęzienie i łączenie 0,5 mm² (Ø 0,8 mm), Nexans - Rheyhalon VDE.. JE-H(ST)H / E 90 62

51 - Puszki odgałęźne do podtrzymania funkcji podczas pożaru wprowadzanie kabli przez zamontowane dławnice Stopień ochrony IP 65 napięcie znamionowe izolacji AC/DC 400 V zaciski łączeniowe z ceramiki odpornej na wysoką temperaturę zamontowane 4 dławnice wciskane, zamknięte Materiał blacha stalowa, lakierowana proszkowo Kolor pomarańczowy, RAL 2003 mocowanie do ściany za pomocą zewnętrznych wieszaków FK ,5-10 mm², Cu, puszka łączeniowa 5 bieg., 2 x 1,5 mm² sol, 2 x 2,5 mm² sol, 2 x 4 mm² sol, 1 x 6 mm² sol,1 x 10 mm² sol w komplecie 4 E 32 (zakres uszczelniania Ø 8-23 mm) Klasa podtrz. funkcji E 30: odgałęzienie 1,5-4 mm², Dätwyler - Pyrofil Keram NHXH FE 180 /.. odgałęzienie 1,5-4 mm², Nexans - Rheyhalon KF2U-FIM E30 odgałęzienie 1,5-4 mm², Nexans - Rheyhalon KF2U-FXVM E 90 odgałęzienie 1,5-4 mm², Nexans - Rheyhalon N2XH-J FE 180 odgałęzienie 1,5-4 mm², Pirelli - SIENOPYR-PLUS NHXH-J / E 30 łączenie 1,5-10 mm², Dätwyler - Pyrofil Keram NHXH FE 180 /... łączenie 1,5-10 mm², Nexans - Rheyhalon KF2U-FIM E30 łączenie 1,5-10 mm², Nexans - Rheyhalon N2XH-J FE 180 Klasa podtrz. funkcji E 90, Kabel sterowniczy: {odgałęzienie i łączenie 1,5-4 mm², Dätwyler - Pyrofil Keram NHXH FE 180/ E90} odgałęzienie i łączenie 1,5 mm², Nexans - Rheyhalon N2XH-J FE 180 odgałęzienie i łączenie 1,5 mm², Nexans - Rheyhalon KF2U-FXVM E 90 odgałęzienie i łączenie 1,5 mm², Eupen - NHXH FE 180 FK ,5-16 mm², Cu, puszka łączeniowa 5 bieg., 2 x 1,5 mm² sol, 2 x 2,5 mm² sol, 2 x 4 mm² sol, 2 x 6 mm² sol,1 x 10 mm² sol, 1 x 16 mm² sol w komplecie 4 E 40 (zakres uszczelniania Ø mm) Klasa podtrz. funkcji E 30: odgałęzienie 1,5-6 mm², Dätwyler - Pyrofil Keram NHXH FE 180 /.. odgałęzienie 1,5-6 mm², Nexans - Rheyhalon KF2U-FIM E30 odgałęzienie 1,5-6 mm², Nexans - Rheyhalon KF2U-FXVM E 90 odgałęzienie 1,5-6 mm², Nexans - Rheyhalon N2XH-J FE 180 odgałęzienie 1,5-4 mm², Pirelli - SIENOPYR-PLUS NHXH-J / E 30 łączenie 1,5-16 mm², Dätwyler - Pyrofil Keram NHXH FE 180 /.. łączenie 1,5-16 mm², Nexans - Rheyhalon KF2U-FIM E30 łączenie 1,5-16 mm², Nexans - Rheyhalon N2XH-J FE 180 Klasa podtrz. funkcji E 90, Kabel sterowniczy: łączenie 1,5-4 mm², Nexans - Rheyhalon KF2U-FXVM E 90 łączenie 1,5-4 mm², Pirelli - SIENOPYR-PLUS NHXH-J / E 30 Klasa podtrz. funkcji E 90, Kabel sterowniczy: odgałęzienie i łączenie 1,5-4 mm², Dätwyler - Pyrofil Keram NHXH FE 180/ E90 odgałęzienie i łączenie 1,5 mm², Nexans - Rheyhalon N2XH-J FE 180 odgałęzienie i łączenie 1,5 mm², Nexans - Rheyhalon KF2U-FXVM E 90 odgałęzienie i łączenie 1,5 mm², Eupen - NHXH FE

52 - Puszki odgałęźne do podtrzymania funkcji podczas pożaru wprowadzanie kabli przez zamontowane dławnice puszka odgałęźna z zabezpieczonym odgałęzieniem klasa E 30 zachowanie funkcji zgodnie z DIN 4102 część 12 stopień ochrony IP 65 napięcie znamionowe izolacji AC 400 V zaciski z odpornej na wysoką temperaturę ceramiki podstawa bezpiecznika D 01 Neozed materiał blacha stalowa, lakierowana proszkowo kolor pomarańczowy, RAL 2003 zamontowane 4 dławnice wciskane, zamknięte mocowanie do ściany za pomocą zewnętrznych wieszaków FK ,5-10 mm², Cu 5 bieg., 2 zaciski przyłączeniowe 2 zaciski odgałęźne 2 zaciski PE każdy 1,5-10 mm² sol, w komplecie 4 E 40 (zakres uszczelniania Ø mm) Klasa podtrz. funkcji E 30: łączenie 1,5-10 mm², Dätwyler - Pyrofil Keram NHXH FE 180 /... łączenie 1,5-10 mm², Nexans - Rheyhalon KF2U-FIM E30 łączenie 1,5-10 mm², Nexans - Rheyhalon KF2U-FXVM E90 łączenie 1,5-10 mm², Nexans - Rheyhalon N2XH-J FE 180 Typ Klasa podtrz. funkcji Zaciski / ilość żył Prąd znamionowy Przekrój Producent kabla Typ kabla (stan: 5/03) Kabel elektroenergetyczny FK 9259 E 30 łączenie 40 A mm 2 Dätwyler mm 2 Nexans Pyrofil Keram NHXH FE 180 /... Rheyhalon KF2U-FIM E30; N2XH-J FE 180; KF2U-FXVM E 90 Do stosowania w instalacjach oświetlenia awaryjnego w takich obiektach jak tunele. Przez wkładkę zabezpieczającą jest możliwe zasilanie grupy oświetlenia awaryjnego w oparciu o DIN VDE Gdy podczas pożaru jedna lub więcej lamp oświetlenia awaryjnego zostanie uszkodzone przez płomień, nastąpi zadziałanie zabezpieczenia. Dzięki takiemu rozwiązaniu zasilanie pozostałych obwodów zostanie zachowane. W tym odosobnionym przypadku zastosowanie tego rozwiązania wymaga zgody władz budowlanych i nadzoru. FK 9259 Uwaga na selektywność zabezpieczeń! Odbiornik Oświetlenie awaryjne 64

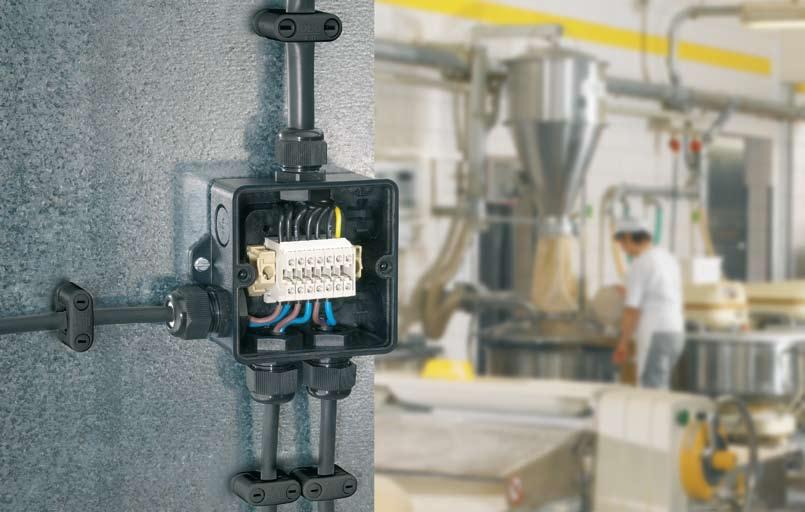

53 - Puszki odgałęźne dla przestrzeni zagrożonych wybuchem dławnice skręcane ATEX W przestrzeniach zagrożonych wybuchem na terenie Unii Europejskiej mogą być stosowane tylko materiały spełniające wymogi dyrektywy 94/9/WE (ATEX 100a) oraz narodowych norm i przepisów. Dobór urządzeń: 1. Właściciel/użytkownik określa podział na przestrzenie zagrożone wybuchem (gazowe/pyłowe), strefy i rodzaj materiału (atmosfera/ pył) określając parametry takie jak: punkt zapłonu, temperaturę samozapłonu, przewodzenie lub nie przewodzenie. 2. Na podstawie tych informacji muszą być ustalone (zgodnie z odpowiednimi normami) wymagania ze względu na właściwy dobór urządzeń. 3. Tabliczka znamionowa urządzenia musi podawać informację, gdzie i w których przestrzeniach można zastosować dane urządzenie (kategoria aparatu i zgodnie z nią przyporządkowanie do strefy zagrożenia wybuchem). Stopień ochrony IP 65 przy użyciu dławnic typu AXM, dostępnych jako wyposażenie dodatkowe Nierdzewne śruby z szybkim metrycznym gwintem. Oszczędność czasu przykręcania pokrywy. Palność: Próba rozżarzonego drutu wg IEC : 960 C, UL Subject 94: V-0 trudnopalne samogasnące 65

54 - Puszki odgałęźne dla przestrzeni zagrożonych wybuchem wprowadzanie przewodów poprzez przetłoczenia metryczne zgodne z dyrektywą 94/9/WE (ATEX) z zaciskami śrubowymi do przestrzeni zagrożonych wybuchem, do stosowania w strefie 2 i strefie 22 napięcie znamionowe izolacji AC/DC 690 V stopień ochrony IP 66 materiał Termoplast kolor czarny, RAL 9011 KX ,5-2,5 mm², Cu, 3~ 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol dławnice: AXM zamawiać oddzielnie oznaczenie zabezpieczenia wybuchowego EEx na II 3GD T 80 C (T6) KX ,5-4 mm², Cu, 3~ 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol, 2 x 6 mm² sol dławnice: AXM zamawiać oddzielnie oznaczenie zabezpieczenia wybuchowego EEx na II 3GD T 80 C (T6) KX ,5-6 mm², Cu, 3~ 4 x 2,5 mm² sol, 4 x 4 mm² sol, 3 x 6 mm² sol, 2 x 10 mm² sol dławnice: AXM zamawiać oddzielnie oznaczenie zabezpieczenia wybuchowego EEx na II 3GD T 80 C (T6) KX mm², Cu, 3~ 6 x 2,5 mm² sol, 4 x 4 mm² sol, 4 x 6 mm² sol, 4 x 10 mm² sol, 2 x 16 mm² s dławnice: AXM zamawiać oddzielnie oznaczenie zabezpieczenia wybuchowego EEx na II 3GD T 80 C (T6) KX mm², Cu, 3~ 6 x 6 mm² sol, 4 x 10 mm² sol, 4 x 16 mm² s, 4 x 25 mm² s, 2 x 35 mm² s dławnice: AXM zamawiać oddzielnie oznaczenie zabezpieczenia wybuchowego EEx na II 3GD T 80 C (T6) 66

55 - Puszki odgałęźne dla przestrzeni zagrożonych wybuchem dławnice skręcane do przestrzeni zagrożonych wybuchem, do stosowania w strefie 2 i strefie 22 z odciążeniem i przeciwnakrętką AXM 20 AXM 25 AXM 32 AXM 40 AXM 50 gwint wg ISO M 20 x 1,5 gwint wg ISO M 25 x 1,5 gwint wg ISO M 32 x 1,5 gwint wg ISO M 40 x 1,5 gwint wg ISO M 50 x 1,5 zakres uszczelniania Ø 5,5-13,5 mm zakres uszczelniania Ø 8-17 mm zakres uszczelniania Ø mm zakres uszczelniania Ø mm zakres uszczelniania Ø mm materiał Termoplast stopień ochrony IP 65 kolor czarny, RAL 9011 otwór pod dławnicę Ø 20,5 mm otwór pod dławnicę Ø 25,5 mm otwór pod dławnicę Ø 32,5 mm otwór pod dławnicę Ø 40,5 mm otwór pod dławnicę Ø 50,5 mm grubość ścianki 1,5-2 mm grubość ścianki 1,5-2 mm grubość ścianki 1,5-3 mm grubość ścianki 1,5-3 mm grubość ścianki 1,5-3 mm 67

56 - Puszki odgałęźne dla przestrzeni zagrożonych wybuchem wprowadzanie przewodów poprzez przetłoczenia metryczne ATEX W przestrzeniach zagrożonych wybuchem na terenie Unii Europejskiej mogą być stosowane tylko materiały spełniające wymogi dyrektywy 94/9/WE (ATEX 100a) oraz narodowych norm i przepisów. Dobór urządzeń: 1. Właściciel/użytkownik określa podział na przestrzenie zagrożone wybuchem (gazowe/pyłowe), strefy i rodzaj materiału (atmosfera/ pył) określając parametry takie jak: punkt zapłonu, temperaturę samozapłonu, przewodzenie lub nie przewodzenie. 2. Na podstawie tych informacji muszą być ustalone (zgodnie z odpowiednimi normami) wymagania ze względu na właściwy dobór urządzeń. 3. Tabliczka znamionowa urządzenia musi podawać informację, gdzie i w których przestrzeniach można zastosować dane urządzenie (kategoria aparatu i zgodnie z nią przyporządkowanie do strefy zagrożenia wybuchem). Stopień ochrony IP 65 przy użyciu dławnic typu AXM, dostępnych jako wyposażenie dodatkowe Nierdzewne śruby z szybkim metrycznym gwintem. Oszczędność czasu przykręcania pokrywy. Palność: Próba rozżarzonego drutu wg IEC : 960 C, UL Subject 94: V-0 trudnopalne samogasnące 68

57 - Puszki odgałęźne dla przestrzeni zagrożonych wybuchem wprowadzanie przewodów poprzez przetłoczenia metryczne zgodne z dyrektywą 94/9/WE (ATEX) z zaciskami śrubowymi do przestrzeni zagrożonych wybuchem, do stosowania w strefie 2 i strefie 22 zaciski rzędowe firmy Wieland dla miedzi stopień ochrony IP 66 materiał Termoplast, udaroodporny poliwęglan PC- G1 kolor czarny, RAL 9011 RX ,5-2,5 mm², Cu z mocowaniem zewnętrznym Mostki systemowe (zworki) nie powinny być montowane Zaciski rzędowe 3 x WKM 2,5/15 napięcie znamionowe izolacji AC/DC 275 V wytrzymałość prądowa - przekrój przewodu 20 A = 1,5 mm², 20 A = 2,5 mm² dławnice AXM zamawiać oddzielnie oznaczenie zabezpieczenia wybuchowego EEx na II 3GD T 80 C (T6) RX ,5-2,5 mm², Cu z mocowaniem zewnętrznym Mostki systemowe (zworki) nie powinny być montowane Zaciski rzędowe 5 x WKM 2,5/15 napięcie znamionowe izolacji AC/DC 275 V wytrzymałość prądowa - przekrój przewodu 20 A = 1,5 mm², 20 A = 2,5 mm² dławnice AXM zamawiać oddzielnie oznaczenie zabezpieczenia wybuchowego EEx na II 3GD T 80 C (T6) RX ,5-2,5 mm², Cu z mocowaniem zewnętrznym Mostki systemowe (zworki) nie powinny być montowane Zaciski rzędowe 7 x WKM 2,5/15 napięcie znamionowe izolacji AC/DC 275 V wytrzymałość prądowa - przekrój przewodu 20 A = 1,5 mm², 20 A = 2,5 mm² dławnice AXM zamawiać oddzielnie oznaczenie zabezpieczenia wybuchowego EEx na II 3GD T 80 C (T6) RX ,5-4 mm², Cu Mostki systemowe (zworki) nie powinny być montowane Zaciski rzędowe 5 x WKM 4/15 napięcie znamionowe izolacji AC/DC 275 V wytrzymałość prądowa - przekrój przewodu 23 A = 1,5 mm², 27 A = 2,5 mm², 27 A = 4 mm² dławnice AXM zamawiać oddzielnie oznaczenie zabezpieczenia wybuchowego EEx na II 3GD T 80 C (T6) RX ,5-4 mm², Cu Mostki systemowe (zworki) nie powinny być montowane Zaciski rzędowe 10 x WKM 4/15 napięcie znamionowe izolacji AC/DC 275 V wytrzymałość prądowa - przekrój przewodu 23 A = 1,5 mm², 27 A = 2,5 mm², 27 A = 4 mm² dławnice AXM zamawiać oddzielnie oznaczenie zabezpieczenia wybuchowego EEx na II 3GD T 80 C (T6) 69

58 - Puszki odgałęźne dla przestrzeni zagrożonych wybuchem wprowadzanie przewodów poprzez przetłoczenia metryczne zgodne z dyrektywą 94/9/WE (ATEX) z zaciskami śrubowymi do przestrzeni zagrożonych wybuchem, do stosowania w strefie 2 i strefie 22 zaciski rzędowe firmy Wieland dla miedzi stopień ochrony IP 66 materiał Termoplast, udaroodporny poliwęglan PC- G1 kolor czarny, RAL 9011 RX ,5-4 mm², Cu Mostki systemowe (zworki) nie powinny być montowane Zaciski rzędowe 14 x WK 4/U napięcie znamionowe izolacji AC/DC 750 V wytrzymałość prądowa - przekrój przewodu 23 A = 1,5 mm², 27 A = 2,5 mm², 27 A = 4 mm² dławnice AXM zamawiać oddzielnie oznaczenie zabezpieczenia wybuchowego EEx na II 3GD T 80 C (T6) RX ,5-6 mm², Cu Mostki systemowe (zworki) nie powinny być montowane Zaciski rzędowe 5 x WK 6/U napięcie znamionowe izolacji AC/DC 750 V wytrzymałość prądowa - przekrój przewodu 23 A = 1,5 mm², 32 A = 2,5 mm², 38 A = 4 mm², 38 A = 6 mm² dławnice AXM zamawiać oddzielnie oznaczenie zabezpieczenia wybuchowego EEx na II 3GD T 80 C (T6) RX ,5-10 mm², Cu Mostki systemowe (zworki) nie powinny być montowane Zaciski rzędowe 5 x WK 10/U napięcie znamionowe izolacji AC/DC 750 V wytrzymałość prądowa - przekrój przewodu 23 A = 1,5 mm², 32 A = 2,5 mm², 42 A = 4 mm², 54 A = 6 mm² dławnice AXM zamawiać oddzielnie oznaczenie zabezpieczenia wybuchowego EEx na II 3GD T 80 C (T6) RX ,5-16 mm², Cu Mostki systemowe (zworki) nie powinny być montowane Zaciski rzędowe 5 x WK 16/U napięcie znamionowe izolacji AC/DC 750 V wytrzymałość prądowa - przekrój przewodu 42 A = 4 mm², 54 A = 6 mm², 71 A = 10 mm², 71 A = 16 mm² dławnice AXM zamawiać oddzielnie oznaczenie zabezpieczenia wybuchowego EEx na II 3GD T 80 C (T6) RX mm², Cu Mostki systemowe (zworki) nie powinny być montowane Zaciski rzędowe 5 x WK 35/U napięcie znamionowe izolacji AC/DC 750 V wytrzymałość prądowa - przekrój przewodu 74 A = 10 mm², 100 A = 16 mm², 124 A = 25 mm², 124 A = 35 mm² dławnice AXM zamawiać oddzielnie oznaczenie zabezpieczenia wybuchowego EEx na II 3GD T 80 C (T6) 70

59 - Puszki odgałęźne dla przestrzeni zagrożonych wybuchem dławnice skręcane Te puste obudowy oferowane są jako komponenty i baza do produkcji urządzeń lub systemów bezpieczeństwa z zabudową indywidualną. Certyfikat tych komponentów służy jedynie jako baza do uzyskania certyfikatu kompletnego urządzenia. bez zacisków zgodne z dyrektywą 94/9/WE (ATEX) zastosowanie w strefie 2 i 22 jako komponenty do umieszczania urządzeń w strefach zagrożonej wybuchem stopień ochrony IP 66 materiał Termoplast, udaroodporny poliwęglan PC- G1 kolor czarny, RAL 9011 LX 0400 Oporność upływowa (rezystancja powierzchniowa) < 1 GOhm dławnice AXM zamawiać oddzielnie możliwa do wypromieniowania moc strat 7 W przy różnicy temperatur 40 K oznaczenie zabezpieczenia wybuchowego 3 GD EEx na II U (Komponenty) LX 0600 Oporność upływowa (rezystancja powierzchniowa) < 1 GOhm Dławnica dławnice AXM zamawiać oddzielnie możliwa do wypromieniowania 9 W przy różnicy temperatur 40 K oznaczenie zabezpieczenia wybuchowego 3 GD EEx na II U (Komponenty) LX 1000 Oporność upływowa (rezystancja powierzchniowa) < 1 GOhm Dławnica dławnice AXM zamawiać oddzielnie możliwa do wypromieniowania 13 W przy różnicy temperatur 40 K oznaczenie zabezpieczenia wybuchowego 3 GD EEx na II U (Komponenty) LX 2500 Oporność upływowa (rezystancja powierzchniowa) < 1 GOhm Dławnica dławnice AXM zamawiać oddzielnie możliwa do wypromieniowania 17 W przy różnicy temperatur 40 K oznaczenie zabezpieczenia wybuchowego 3 GD EEx na II U (Komponenty) LX 3500 Oporność upływowa (rezystancja powierzchniowa) < 1 GOhm Dławnica dławnice AXM zamawiać oddzielnie możliwa do wypromieniowania 20 W przy różnicy temperatur 40 K oznaczenie zabezpieczenia wybuchowego 3 GD EEx na II U (Komponenty) 71

60 - Puszki odgałęźne dla przestrzeni zagrożonych wybuchem dławnice skręcane do przestrzeni zagrożonych wybuchem, do stosowania w strefie 2 i strefie 22 z odciążeniem i przeciwnakrętką AXM 20 AXM 25 AXM 32 AXM 40 AXM 50 gwint wg ISO M 20 x 1,5 gwint wg ISO M 25 x 1,5 gwint wg ISO M 32 x 1,5 gwint wg ISO M 40 x 1,5 gwint wg ISO M 50 x 1,5 zakres uszczelniania Ø 5,5-13,5 mm zakres uszczelniania Ø 8-17 mm zakres uszczelniania Ø mm zakres uszczelniania Ø mm zakres uszczelniania Ø mm materiał Termoplast stopień ochrony IP 65 kolor czarny, RAL 9011 otwór pod dławnicę Ø 20,5 mm otwór pod dławnicę Ø 25,5 mm otwór pod dławnicę Ø 32,5 mm otwór pod dławnicę Ø 40,5 mm otwór pod dławnicę Ø 50,5 mm grubość ścianki 1,5-2 mm grubość ścianki 1,5-2 mm grubość ścianki 1,5-3 mm grubość ścianki 1,5-3 mm grubość ścianki 1,5-3 mm 72

61 - Puszki odgałęźne do zastosowań specjalnych z przetłoczeniami pod dławnice metryczne Puszki odgałęźne dla obwodów oświetlenia bezpieczeństwa z czerwoną pokrywą. Puszka przyłączeniowa potencjałów wyrównawczych Stopień ochrony IP 65 przy użyciu dławnic typu ASM, dostępnych jako wyposażenie dodatkowe Nierdzewne śruby z szybkim metrycznym gwintem. Oszczędność czasu przykręcania pokrywy. System tabliczek do opisu obwodów Palność: Próba rozżarzonego drutu wg IEC : 750 C, trudnopalne samogasnące 73

62 - Puszki odgałęźne do zastosowań specjalnych z przetłoczeniami pod dławnice metryczne z czerwoną pokrywą RAL 3000 D ,5-2,5 mm², Cu, 3~ napięcie znamionowe izolacji AC/DC 690 V z zaciskami śrubowymi 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol w komplecie dławnice 4 ESM 20 (zakres uszczelniania Ø 6-13 mm) stopień ochrony IP 55 (ESM) stopień ochrony IP 65 (patrz rozdział Dławnice) materiał Termoplast kolor szary, RAL 7035 D 9220 bez zacisków w komplecie dławnice 4 ESM 20 (zakres uszczelniania Ø 6-13 mm) D ,5-4 mm², Cu, 3~ napięcie znamionowe izolacji AC/DC 690 V z zaciskami śrubowymi 6 x 1,5 mm² sol, 4 x 2,5 mm² sol, 3 x 4 mm² sol w komplecie dławnice 4 ESM 25 (zakres uszczelniania Ø 9-17 mm) D 9240 bez zacisków w komplecie dławnice 4 ESM 25 (zakres uszczelniania Ø 9-17 mm) 74

63 - Puszki odgałęźne dla wyrównania potencjału wprowadzenie kabli przez zaślepki wsuwane stopień ochrony IP 54 materiał Termoplast kolor szary, RAL 7035 DP bieg. dla 1 nieprzeciętego przewodu 4-25 mm² dla 5 przewodów 4-10 mm² (16 mm 2 sol) w komplecie dławnice 4 DPS 02 (zakres uszczelniania Ø 10-13,5 mm) 75

64 - Puszki odgałęźne z zaciskami rzędowymi dla żył aluminiowych i miedzianych z przetłoczeniami pod dławnice metryczne Nierdzewne śruby z szybkim metrycznym gwintem. Oszczędność czasu przykręcania pokrywy. Stopień ochrony IP 55 przy użyciu dławnic typu ESM, dostępnych jako wyposażenie dodatkowe System tabliczek do opisu obwodów. Stopień ochrony IP 65 przy użyciu dławnic typu AKM, dostępnych jako wyposażenie dodatkowe Palność: Próba rozżarzonego drutu wg IEC : 750 C, trudnopalne samogasnące 76

65 - Puszki odgałęźne z zaciskami rzędowymi dla żył aluminiowych i miedzianych z przetłoczeniami pod dławnice metryczne zaciski rzędowe firmy Wieland dla żył aluminiowych i miedzianych oznakowanie zacisków - neutralne dławnice zamawiać oddzielnie szczegóły dotyczące zacisków w dziale dane techniczne stopień ochrony IP 65 materiał Termoplast kolor szary, RAL 7035 RD ,5-2,5 mm² z mocowaniem zewnętrznym Zaciski rzędowe 3 x WKM 2,5/15 napięcie znamionowe izolacji AC/DC500 V dławnice ESM/AKM zamawiać osobno (patrz rozdział Dławnice) RD ,5-2,5 mm² z mocowaniem zewnętrznym Zaciski rzędowe 5 x WKM 2,5/15 napięcie znamionowe izolacji AC/DC 500 V dławnice ESM/AKM zamawiać osobno (patrz rozdział Dławnice) RD ,5-2,5 mm² z mocowaniem zewnętrznym Zaciski rzędowe 7 x WKM 2,5/15 napięcie znamionowe izolacji AC/DC 500 V dławnice ESM/AKM zamawiać osobno (patrz rozdział Dławnice) RD ,5-4 mm² Zaciski rzędowe 5 x WKM 4/15 napięcie znamionowe izolacji AC/DC 500 V dławnice ESM/AKM zamawiać osobno (patrz rozdział Dławnice) RD ,5-4 mm² Zaciski rzędowe 10 x WKM 4/15 napięcie znamionowe izolacji AC/DC 500 V dławnice ESM/AKM zamawiać osobno (patrz rozdział Dławnice) 77

66 - Puszki odgałęźne z zaciskami rzędowymi dla żył aluminiowych i miedzianych z przetłoczeniami pod dławnice metryczne zaciski rzędowe firmy Wieland dla żył aluminiowych i miedzianych oznakowanie zacisków - neutralne dławnice zamawiać oddzielnie szczegóły dotyczące zacisków w dziale dane techniczne stopień ochrony IP 65 materiał Termoplast kolor szary, RAL 7035 RK ,5-4 mm² Zaciski rzędowe 12 x WK 4 /U napięcie znamionowe izolacji AC/DC 690 V dławnice ESM/AKM zamawiać osobno (patrz rozdział Dławnice) RK ,5-4 mm² Zaciski rzędowe 14 x WK 4 /U napięcie znamionowe izolacji AC/DC 690 V dławnice ESM/AKM zamawiać osobno (patrz rozdział Dławnice) RK ,5-4 mm² Zaciski rzędowe 19 x WK 4 /U napięcie znamionowe izolacji AC/DC 690 V dławnice ESM/AKM zamawiać osobno (patrz rozdział Dławnice) RK ,5-4 mm² Zaciski rzędowe 24 x WK 4 /U napięcie znamionowe izolacji AC/DC 690 V dławnice ESM/AKM zamawiać osobno (patrz rozdział Dławnice) 78

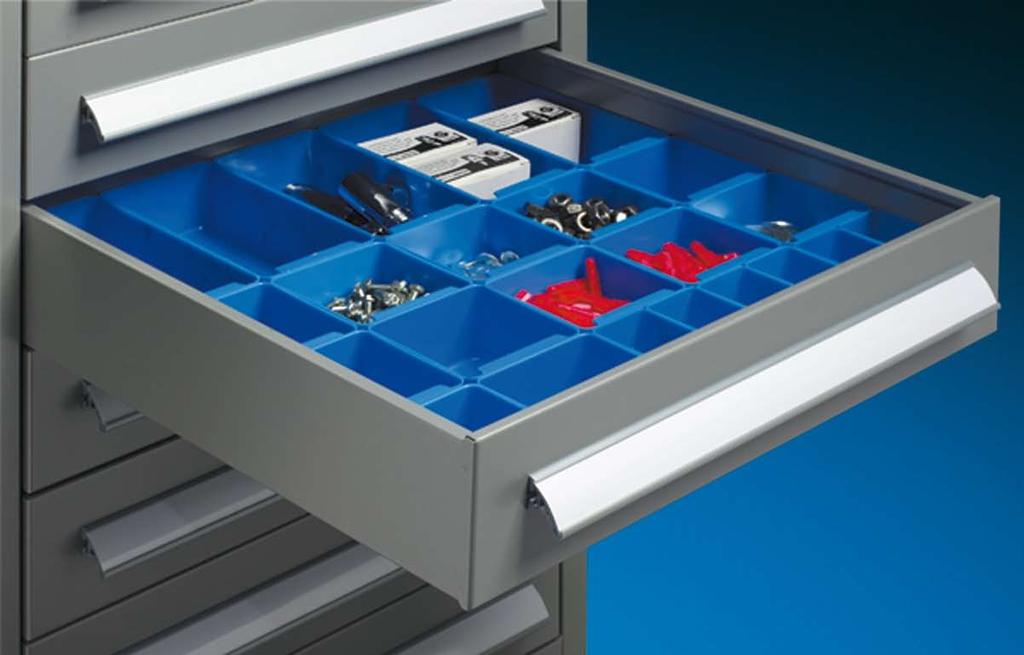

67 - Puszki odgałęźne Wyposażenie dodatkowe Szyny nośne 80 komplet zacisków Wyposażenie dodatkowe 83 wyposażenie dodatkowe do puszek odgałęźnych do 70 mm² 84 79

68 - Puszki odgałęźne Wyposażenie dodatkowe Szyny nośne do montażu zacisków rzędowych przeznaczone do pustych puszek odgałęźnyxh ze śrubami mocującymi TSD 02 Szyna nośna maks. głębokość montażowa 32 mm do puszek odgałęźnych D x020, D x120, KF x020, KD x020, LX 1200 profil stalowy 15 mm TSD 04 Szyna nośna maks. głębokość montażowa 40 mm do puszek odgałęźnych D x040, KF x040, KD x040, LX 1200 profil stalowy 15 mm TSK 06 Szyna nośna maks. głębokość montażowa 44,5 mm do puszek odgałęźnych K x060, KF x060, LX 0600 profil stalowy 35 mm TSK 10 Szyna nośna maks. głębokość montażowa 56,5 mm do puszek odgałęźnych K x100, KF x100. KD x100, LX 1000 profil stalowy 35 mm TSK 25 Szyna nośna maks. głębokość montażowa 71,5 mm do puszek odgałęźnych K x250, KF x250, K x350, KF x350, KD x250, KD x350, lx 2500, LX 3500 profil stalowy 35 mm TSK 50 Szyna nośna maks. głębokość montażowa 80,5 mm do puszek odgałęźnych K x500, KF x500 profil stalowy 35 mm 80

69 - Puszki odgałęźne Wyposażenie dodatkowe komplet zacisków do zabudowania w puszkach odgałęźnych w komplecie z elementami do montażu L 04 zestaw zacisków 1,5-6 mm², Cu każdy: 6 x 1,5 mm² sol 4 x 2,5 mm² sol 3 x 4 mm² sol 2 x 6 mm² sol dla puszek odgałęźnych D 8020, D 8120, D 8040, D 9020, D 9120, D 9040, D 9220, DP 9020, DP 9220, DE 9320, DE 9321, DE 9340, DE 9341, KF 5020, KF 5040, KF 8020, KF 9020, KF 9040 KKL 06 KLS 10 KLS 25 KLS 50 zestaw zacisków 2,5-10 mm², Cu każdy: 4 x 2,5 mm² sol 4 x 4 mm² sol 3 x 6 mm² sol 2 x 10 mm² sol do puszek odgałęźnych K 8060 Z, K 9060 Z, KF 5060 Z, KF 8060 Z, KF 9060 Z zestaw zacisków 2,5-16 mm², Cu Wytrzymałość prądowa 63 A każdy: 6 x 2,5 mm² sol 4 x 4 mm² sol 4 x 6 mm² sol 4 x 10 mm² sol 2 x 16 mm² s do puszek odgałęźnych K 8100 Z, K 9100, KF 5100 Z, KF 8100 Z, KF 9100 Z zestaw zacisków 6-35 mm², Cu Wytrzymałość prądowa 102 A każdy: 6 x 6 mm² sol 6 x 10 mm² sol, f* 4 x 16 mm² s, f* 4 x 25 mm² s, f* 2 x 35 mm² s, f* do puszek odgałęźnych K 8250 Z, K 8500, K 9250 Z, K 9500 Z, KF 5250 Z, KF 5500 Z, KF 8250 Z, KF 8500 Z, KF 9250 Z, KF 9500 Z f* = z zaciśniętą gazoszczelną tulejką zestaw zacisków mm², Cu Wytrzymałość prądowa 150 A 4-bieg., każdy: 6 x 16 mm² s 4 x 25 mm² s 4 x 35 mm² s 4 x 50 mm² s do puszek odgałęźnych K 9350, K 9500, K 8350, K 8500, KF 9350, KF 9500, KF 8350, KF 8500, KF 5350, KF 5500, KF 4350, KF 4500, KD 5350, KD

70 - Puszki odgałęźne Wyposażenie dodatkowe komplet zacisków do zabudowania w puszkach odgałęźnych w komplecie z elementami do montażu KLS 51 zestaw zacisków mm², Cu Wytrzymałość prądowa 150 A każdy: 6 x 16 mm² s 4 x 25 mm² s 4 x 35 mm² s 4 x 50 mm² s do puszek odgałęźnych K 9350, K 9500, K 8350, K 8500, KF 9350, KF 9500, KF 8350, KF 8500, KF 5350, KF 5500, KF 4350, KF 4500, KD 5350, KD 4350 KLS 54 KLS 55 zestaw zacisków mm², Cu Wytrzymałość prądowa 216 A 4-bieg. każdy: 4 x 16 mm² s 4 x 25 mm² s 4 x 35 mm² s 4 x 50 mm² s 4 x 70 mm² s dla puszek K 8500 Z, K 9500 Z, KF 5500 Z, KF 8500 Z, KF 9500 Z zestaw zacisków mm², Cu Wytrzymałość prądowa 216 A każdy: 4 x 16 mm² s 4 x 25 mm² s 4 x 35 mm² s 4 x 50 mm² s 4 x 70 mm² s 82

71 - Puszki odgałęźne Wyposażenie dodatkowe AL 2 Uchwyty mocujące dla zewnętrznego mocowania puszek odgałęźnych typu D, K, KF, KX Uchwyty mocujące sztuk 2 materiał stal nierdzewna V2A DPS 02 wysuwana zaślepka stopień ochrony IP 54 do nabudowania zakres uszczelniania: Ø 10-13,5 mm do puszek odgałęźnych DP 9020, DP 9220, DP 9025, DP 9221, DP 9222, DP 9026 DPC 9225 EKA 20 ERA 20 BS 5 PLS 06 PLS 50 wsuwany łącznik kanałów stopień ochrony IP 54 dla minikanałów zakres uszczelniania: zakres uszczelniania 10-13,5 mm do puszek odgałęźnych DP 9020, DP 9220, DP 9025, DP 9221, DP 9222, DP 9026 DPC 9225 wsuwany łącznik rurek instalacyjnych stopień ochrony IP 54 dla rurek instalacyjnych M 20 zakres uszczelniania: zakres uszczelniania 10-13,5 mm do puszek odgałęźnych DP 9020, DP 9220, DP 9025, DP 9221, DP 9222, DP 9026 DPC 9225 tabliczka opisowa do przyklejania na nich nalepek lub opisu flamastrem do zacisków KV FC 04 i KV FC 06 nie stosować w puszkach 2,5 do 4 mm² z plombowaniem materiał Termoplast komplet 5 szt 45 x 30 mm zestaw do plombowania dla puszek odgałęźnych 2.5 mm 2 : D 9x2x, D 8x2x, DE 9x2x, DP 9x2x, KF 9x2x, KF 8x2x, KF 7x2x, KF 4x2x, KF 5x2x, RD 9x2x, KX 2025, RX 12xxxx, LX 1200, KD x020 dla puszek odgałęźnych 4 mm 2 : D 9x4x, D 8x4x, DE 9x4x, KF 9x4x, KF 8x4x, KF 7x4x, KF 4x4x, KF 5x4x, RD 9x4x, KX 2045, RX 040xxx, LX 0400, KD x040 dla puszek odgałęźnych 6 mm 2 : K 9x6x, K 8x6x, KF 9x6x, KF 8x6x, KF 7x6x, KF 4x6x, KF 5x6x, RD 9x6x, KX 2065, RX 060xxx, LX 0600, KD x060 zestaw do plombowania dla puszek odgałęźnych 10 mm 2 : K 91xx, K 81xx, KF 91xx, KF 81xx, KF 71xx, KF 410x, KF 51xx, KX 2105, RX 10xxxx, LX 1000, KD x100 dla puszek odgałęźnych 25 mm 2 : K 925x, K 825x, KF, 925x, KF 825x, KF 725x, KF 425x, KF 525x, RK 91xx, KX 2255, RX 25xxxx, LX 2500, KD x250 dla puszek odgałęźnych 35/50 mm 2 : K 93xx, K 95xx, K 83xx, K 85xx, KF 93xx, KF 95xx, KF 83xx, KF 85xx, KF 53xx, KF 55xx, KF 45xx, RX 35xxxx, LX 3500, KD x350 83

72 - Puszki odgałęźne wyposażenie dodatkowe do puszek odgałęźnych do 70 mm² Mi AL 4 uchwyty zewnętrzne dla puszek odgałęźnych mm 2 do zewnętrznego mocowania skrzynek zestaw składa się z 4 uchwytów i 4 śrub Mi FM 40 płyta przepustowa z klinami łączeniowymi i uszczelką wprowadzenie kabla 2 x M 25/32, 5 x M 32/40 ścianka boczna 300 mm Mi FM 50 płyta przepustowa z klinami łączeniowymi i uszczelką wprowadzenie kabla 2 x M 20, 4 x M 32/40/50 ścianka boczna 300 mm Mi FM 60 płyta przepustowa z klinami łączeniowymi i uszczelką wprowadzenie kabla 3 x M 40/50/63, ścianka boczna 300 mm Mi FM 63 płyta przepustowa z dodatkową przestrzenią dla ułożenia kabla z klinami łączeniowymi i uszczelką wprowadzenie kabla 3 x M 40/50/63, ścianka boczna 300 mm Mi FP 70 płyta przepustowa dla kabla max. średnica zewnętrzna 72 mm z klinami łączeniowymi i uszczelką zakres uszczelniania mm ścianka boczna 300 mm Mi FP 72 płyta przepustowa dla 2. kabli max. średnica zewnętrzna 72 mm z klinami łączeniowymi i uszczelką zakres uszczelniania mm ścianka boczna 300 mm Mi FP 82 głowica kablowa dla 2. kabli, max. średnica zewnętrzna 72 mm stopień ochrony IP 54 tylko przy zastosowaniu odciążenia kabla (np. Mi ZE 62) zakres uszczelniania mm ścianka boczna 300 mm Mi ZE 62 Mi SA 2 odciążenie kabli dla 2. kabli o średnicy max. 60 mm z szyną mocującą długości 284 mm do stosowania tylko z głowicą kablową Mi FP 82 długość 284 mm osłonki zamków dla 2 zamków do obudowy wielkości 1 do 4 zestaw składa się z 4. części 84

73 - Puszki odgałęźne Dane techniczne Wymiary w mm Wymiary w mm dla obudów bez przetłoczeń 88 Zaciski Normy i przepisy 92 Warunki pracy i otoczenia FK-Puszki podtrzymujące funkcje podczas pożaru 96 Przestrzenie zagrożone wybuchem zgodnie z ATEX

74 - Puszki odgałęźne Dane techniczne Wymiary w mm D 8020 D 9020 Z D 9220 KF 4020 KF 5020 KF 8020 KF 9020 KD 5020 KD 4020 K 8100 K 9100 Z KF 4100 KF 5100 KF 8100 KF 9100 KD 4100 KD 5100 LX 1000 D 8120 D 9120 LX 1200 K 8250 K 9250 Z KF 4250 KF 5250 KF 8250 KF 9250 Z KD 4250 KD 5250 LX 2500 D 9040 Z KF 5040 KF 9040 LX 0400 KD 5040 K 9350 KF 4350 KF 9350 KF 8350 KF 5350 KD 4350 KD 5350 LX 3500 D 8040 KF 4040 KF 8040 KD 4040 KD 5040 K 8060 K 9060 Z KF 4060 KF 5060 KF 8060 KF 9060 KD 4060 KD 5060 LX 0600 K 8500 K 9500 KF 4500 KF 5500 KF 8500 KF = Przestrzeń montażowa po zamontowaniu dławnic

75 - Puszki odgałęźne Dane techniczne Wymiary w mm DE 9320 Z DE 9321 K 7055 K 7004 K 7005 K 7042 K 7052 K 1204 K 1205 DE 9340 DE 9341 DP 9020 DP 9220 K 2404 K 2405 = Przestrzeń montażowa po zamontowaniu dławnic 87

76 - Puszki odgałęźne Wymiary w mm dla obudów bez przetłoczeń D 8020 KF 8020 KF 4020 KF 7020 KD 4020 K 8250 KF 8250 KF 4250 KD 4250 K 8350 KF 8350 KF 4350 KD 4350 K 8500 KF 8500 KF 4500 K 8060 KF 8060 KF 4060 KD 4060 D 8120 D 8040 KF 8040 KF 4040 KD 4040 K 8100 KF 8100 KF 4100 KD 4100 = UŜyteczna powierzchnia na ściankach bocznych 88

77 - Puszki odgałęźne Dane techniczne Zaciski Zaciski dla żył miedzianych (Cu) oznaczenie zacisku L 04 KKL 06 KLS 10 KLS 25 Wskazówka: Łączenie różnych rodzajów żył i/lub różnych przekrojów żył w jednym zacisku jest niedozwolone. stosowane w puszkach D 9025, D 9125 D 9225, D 9245 D 9045, DP 9025 DP 9221, DP 9222 DE 9325, DE 9326 DE 9345, DE 9346 KD 5025, KD 5045 KF 5025, KF 5045 KF 9025, KF 9045 KX 2025, KX 2045 K 9065, KD 5065 KF 5065, KF 9065 KX 2065 K 9105 KD 5105 KF 5105, KF 9105 KX 2105 K 9255, K 9502 KD 5255 KF 5255, KF 9255 KX 2255 ilość zacisków na biegun akceptowany przekrój żyły 6 sol 4 sol 2.5 sol 1.5 sol 10 sol 6 sol 4 sol 2.5 sol 16 s 10 sol 6 sol 4 sol 2.5 sol, f 1 35 s, f 1 25 s, f 1 16 s, f 1 10 sol, f 1 6 sol ilość żył na biegun moment wytrzymałość znamionowe dokręcania prądowa zacisku możliwości przyłączeniowe 1.5 Nm 6 mm Nm 10 mm 2 2 Nm 63 A 16 mm 2 3 Nm 102 A 35 mm 2 KLS 50 K s 35 s 25 s 16 s Nm 150 A 50 mm 2 KLS 51 K 9355, K 9505, KF 9355, KF 9505, KF 5355, KF 5505, KD 5355, KD s 35 s 25 s 16 s Nm 150 A 50 mm 2 4 x 5 x KLS 54 KLS 55 K K s 50 s 35 s 25 s 16 s 50 s 35 s 25 s 16 s Nm 216 A 70 mm 2 10 Nm 216 A 70 mm 2 Zaciski do potencjałów wyrównawczych: DP 9026 dla jednej nierozcinanej żyły 4-25 mm 2 i 5-ciu żył 4-10 mm 2 (16 mm 2 sol) 89

78 - Puszki odgałęźne Dane techniczne Zaciski Zaciski rzędowe dla miedzi i aluminium stosowane w puszkach typ ilość zacików na biegun akceptowalny przekrój żyły Producent Weidmüller: ilość żył na biegun przekroje i rodzaje żył f = elastyczne f 1 = elastyczne z tulejkami sol = jednodrutowe s = wielodrutowe moment dokręcania zacisku wytrzymałość prądowa wykonanie zacisku międzynarodowe dopuszczenia do stosowania CH/SEV N/Nemko /Demko NL/KEMA SF/SETI Canada/CSA USA/ D 9041 AKZ 2,5 napięcie znamionowe izolacji AC/DC 250 V 2 2,5 1,5 4 f/f 1 sol = 0,5-2,5 s = 1,5-2,5 0,5 Nm 20 A K 9061 AKZ 4 napięcie znamionowe izolacji AC/DC 400 V 2 4 2,5 1,5 4 f/sol = 0,5-4 s = 1,5-4 f 1 = 0,5-2,5 0,6 Nm 20 A K 9101 WDU 6 napięcie znamionowe izolacji AC/DC 690 V f/sol = 0,5-10 s = 1,5-10 f 1 = 0,5-6 1,2 Nm 41 A K 9251 WDU 16 N napięcie znamionowe izolacji AC/DC 400 V f 1 /sol = 1,5-16 f/s = 1,5-25 3,0 Nm 76 A K 9501 WDU 35 napięcie znamionowe izolacji AC/DC 690 V sol = 2,5-16 s = 2,5-50 f/f 1 = 2,5-35 4,0 Nm 125 A Producent Wieland: RD 9123, RD 9125, RD 9127 RX , RX RX WKM 2,5/15 napięcie znamionowe izolacji AC/DC 500 V 2 2,5 1,5 2 f/f 1 = 0,5-2,5 sol = 0,5-4 s = 1,5-2,5 0,4 Nm 24 A RD 9045, RD 9041 RX , RX WKM 4/15 napięcie znamionowe izolacji AC/DC 500 V 2 4 2,5 1,5 2 f/f 1 = 0,5-4 sol = 0,5-6 s = 1,5-4 0,5 Nm 32 A RK 9062, RK 9064 RK 9109, RK 9104 RX WK 4/U napięcie znamionowe izolacji AC/DC 800 V 2 4 2,5 1,5 2 f/f 1 = 0,5-4 sol = 0,5-6 s = 1,5-4 0,5 Nm 41 A RX WK 6/U napięcie znamionowe izolacji AC/DC 800 V ,5 1,5 2 f/f 1 = 0,5-6 sol = 0,5-10 s = 2,5-6 1,2 Nm 41 A RX WKN 10/U napięcie znamionowe izolacji AC/DC 800 V ,5 1,5 2 f/f 1 = 2,5-10 sol = 1,5-16 s = 2,5-10 2,0 Nm 57 A RX WKN 16/U napięcie znamionowe izolacji AC/DC 800 V ,5 1,5 2 f/f 1 = 4-16 sol = 1,5-25 s = 1,5-16 2,5 Nm 71 A RX WKN 35/U napięcie znamionowe izolacji AC/DC 800 V f/f 1 = s = ,0 Nm 124 A 90

79 - Puszki odgałęźne Dane techniczne Zaciski Zaciski do żył miedzianych (Cu) i aluminiowych (Al) 1) stosowane w puszkach K 7042 / K 7052 K 1204 / K 1205 K 2404 / K 2405 znamionowe możliwości przyłączeniowe 95 mm mm mm 2 wytrzymałość prądowa 160 A 250 A 400 A moment dokręcania zacisku 20 Nm 20 Nm 40 Nm ilość zacisków na biegun sol (okrągłe) s (okrągłe), f (elastyczne) sol (sektor) s (sektor) ) Żyły aluminiowe muszą być przygotowane zgodnie z odpowiednimiprzepisami. Połączenia muszą być systematycznie kontrolowane co najmniej raz na 6 miesięcy Zdolność przyłączeniowa dla K 1204 Z/K 1205 Z K 1204/K mm mm mm mm mm mm 2 Zdolność przyłączeniowa dla K 2404 Z/K 2405 Z K 2404/K / mm mm mm / / 240 mm mm mm 2 FIXCONNECT - technika bezśrubowa typ ilość zacisków na biegun Znamionowe możliwości przyłączenia przewodów r (sztywne) f (elastyczne) wytrzymałość prądowa DPC mm mm 2 32 A KC mm mm 2 32 A KC mm mm 2 57 A KC mm mm 2 76 A 91

80 - Puszki odgałęźne Dane techniczne Normy i przepisy Puszki odgałęźne i dławnice firmy HENSEL spełniają wymogi poniższych norm i przepisów: 1. Puszki odgałęźne - IEC Materiały łączeniowe dla obwodów niskonapięciowych w gospodarstwach domowych i do podobnych celów część 1: Wymagania ogólne - IEC Materiały łączeniowe dla obwodów niskonapięciowych w gospodarstwach domowych i do podobnych celów część 2-1: Szczegółowe wymagania dla materiałów łączeniowych jako samodzielnych materiałów eksploatacyjnych z zaciskami śrubowymi część 2-2: Szczegółowe wymagania dla materiałów łączeniowych jako samodzielnych materiałów eksploatacyjnych z zaciskami bezśrubowymi - IEC Szczegółowe wymagania dla puszek i obudów łączeniowych - IEC Materiały łączeniowe Przepisy bezpieczeństwa odnośnie zacisków śrubowych i bezśrubowych dla przewodów z żyłami miedzianymi - IEC Stopnie ochrony zapewniane przez obudowę (kod IP) - IEC Ogólne metody prób kabli - ustalenie zawartości halogenów 2. Puszki odgałęźne z zaciskami rzędowymi - IEC Szczególne wymagania odnośnie puszek dla materiałów łączeniowych i zacisków - EN Niskonapięciowe urządzenia łączeniowe, część 7: Wyposażenie dodatkowe; rozdział 1 - Zaciski rzędowe do przewodów miedzianych - IEC Stopnie ochrony zapewniane przez obudowę (kod IP) 3. Łącznik rurek instalacyjnych (ERA 20) - EN Rury do zastosowań elektrycznych - Zewnętrzne średnice rur instalacyjnych i gwinty do rur i elementów instalacyjnych 92

81 - Puszki odgałęźne Dane techniczne Warunki pracy i otoczenia Warunki pracy i otoczenia D..., DP..., DPC..., DE...,, KC..., K..., RD..., RK... Puszki z zaciskami K 7004/5 K 1204/5 K 2404/5 Mi FM.. Wymienialne dławnice wciskane EKA 20, ERA 20, DPS 02 KF... Puszki z zaciskami Zakres stosowania puszek odgałęźnych i dławnic Przeznaczone do wnętrz (normalne warunki i/lub osłonięte instalacje zewnętrzne) Przeznaczone do wnętrz (normalne warunki i/lub osłonięte instalacje zewnętrzne) Odporność na przypadkowe strugi wody (bezpośrednio) wartość max, bez środków chemicznych ciśnienie wody max 65 bar, temperatura wody max 50 C, odległość od źródła > 0,5 m Obudowa i dławnice min IP 65 Temperatura otoczenia - średnia wartość 24 godz - wartość max - wartość min + 35 C + 40 C 25 C + 35 C + 40 C 25 C + 35 C + 40 C 25 C + 55 C + 70 C 40 C Względna wilgotność powietrza - krótkotrwale Ochrona ogniowa przy uszkodzeniach wewnętrznych 50% przy 40 C 100% przy 25 C 50% przy 40 C 100% przy 25 C Wymagania: Przepisy i normy dla urządzeń elektrycznych 50% przy 40 C 100% przy 25 C Minimalne wymagania: - próba rozżarzonego drutu: C dla obudów i dławnic C dla części przewodzących prąd Palność - próba rozżarzonego drutu IEC UL Subject C V-2 Trudnopalny, samogasnący 960 C V-2 Trudnopalny, samogasnący 750 C Trudnopalny, samogasnący 960 C V-0 Trudnopalny, samogasnący Stopień ochrony przed mechanicznymi udarami IK08 (5 Joule) IK08 (5 Joule) IK08 (5 Joule) Wydzielanie toksyn Bezhalogenowe bez silikonu Bezhalogenowe bez silikonu Bezhalogenowe bez silikonu Bezhalogenowe bez silikonu bezhalogenowe zgodnie z próbą kabli i przewodów izolowanych korozja od gazów pożarowych zgodnie z IEC

82 - Puszki odgałęźne Dane techniczne Warunki pracy i otoczenia Warunki pracy i otoczenia Puste puszki Wymienialne dławnice wciskane Puste puszki Puste puszki D..., DP..., DE..., K 9..., K 8... EKA 20, ERA 20, DPS 02 KF... KD... Zakres stosowania puszek odgałęźnych i dławnic Przeznaczone do wnętrz (normalne warunki i/lub osłonięte instalacje zewnętrzne) Przeznaczone do instalacji zewnętrznych (ciężkie warunki i/lub nieosłonięte instalacje zewnętrzne) Odporność na przypadkowe strugi wody (bezpośrednio) wartość max, bez środków chemicznych ciśnienie wody max 65 bar, temperatura wody max 50 C, odległość od źródła > 0,5 m Obudowa i dławnice min IP 65 Temperatura otoczenia - średnia wartość 24 godz - wartość max - wartość min + 40 C 40 C + 35 C + 60 C 40 C + 55 C + 70 C 40 C + 55 C + 70 C 40 C Ochrona ogniowa przy uszkodzeniach wewnętrznych Wymagania: Przepisy i normy dla urządzeń elektrycznych Minimalne wymagania: - próba rozżarzonego drutu: C dla obudów i dławnic C dla części przewodzących prąd Palność - próba rozżarzonego drutu IEC UL Subject 94 Stopień ochrony przed mechanicznymi udarami Wydzielanie toksyn 750 C V-2 Trudnopalny, samogasnący 750 C Trudnopalny, samogasnący 960 C V-0 Trudnopalny, samogasnący 960 C 5V Trudnopalny, samogasnący IK08 (5 Joule) IK08 (5 Joule) IK08 (5 Joule) Bezhalogenowe bez silikonu Bezhalogenowe bez silikonu Bezhalogenowe bez silikonu Bezhalogenowe bez silikonu bezhalogenowe zgodnie z próbą kabli i przewodów izolowanych korozja od gazów pożarowych zgodnie z IEC

83 - Puszki odgałęźne Dane techniczne Warunki pracy i otoczenia Warunki pracy i otoczenia Puszki z zaciskami Puste puszki Dławnice skręcane KX... RX... LX... AXM... Zakres stosowania puszek odgałęźnych i dławnic Przeznaczone do wnętrz (normalne warunki i/lub osłonięte instalacje zewnętrzne) Temperatura otoczenia - średnia wartość 24 godz - wartość max - wartość min + 35 C + 40 C 20 C Względna wilgotność powietrza - krótkotrwale Technical details 50% przy 40 C Operating and ambient 100% przy 25 C Palność conditions - próba rozżarzenia drutu VDE 0471 cz C Trudnopalny, samogasnący Stopień ochrony przed mechanicznymi udarami Bezhalogenowe Wydzielanie toksyn bez silikonu + 35 C + 40 C 20 C 50% przy 40 C 100% przy 25 C 960 C Trudnopalny, samogasnący + 35 C + 40 C 40 C 960 C Trudnopalny, samogasnący IK08 (5 Joule) IK08 (5 Joule) IK08 (5 Joule) Bezhalogenowe bez silikonu Bezhalogenowe bez silikonu + 35 C + 40 C 20 C 960 C Trudnopalny, samogasnący Bezhalogenowe bez silikonu bezhalogenowe zgodnie z próbą kabli i przewodów izolowanych korozja od gazów pożarowych zgodnie z IEC

84 - Puszki odgałęźne Dane techniczne Puszki odgałęźne do zachowania funkcji podczas pożaru Obwody zasilania bezpieczeństwa muszą sprostać odpowiednim wytycznym odnośnie wymagań technicznych ochrony przeciwpożarowej dla instalacji kablowych, aby podczas oddziaływania płomienia były zdolne zapewnić zasilanie przez odpowiedni czas. Ważne jest to, aby takie elektrotechniczne urządzenia jak: oświetlenie, windy, zasuwy dymne, systemy alarmowe itd. w przypadku wybuchu pożaru mogły być zasilane jeszcze przez 30 lub 90 minut, aby personel mógł opuścić budynek, a służby ratownicze mogły pracować. Przy projektowaniu i wykonywaniu takich instalacji kablowych i przewodowych należy brać pod uwagę obowiązujące wzorcowe wytyczne dotyczące ochrony przeciwpożarowej dla instalacji kablowych. Obudowa z podłączonymi kablami po próbie Krzywa temperaturowa podczas prób zgodności z normą DIN 4102 Puszki odgałęźne typu FK spełniają te wymagania w połączeniu z posiadającymi próbę typu kablami i przewodami jak i odpowiednimi mocowaniami kabli lub konstrukcją nośną. przebadane puszki odgałęźne do podtrzyma nia funkcji w przypadku pożaru stopień ochrony IP 65 obudowa z blachy stalowej, malowana proszkowo, pastelowo-pomarańczowa RAL 2003 brak emisji toksycznych i powodujących korozję gazów podczas pożaru zachowanie funkcji zgodne z DIN 4102 część 12 w połączeniu z zachowującymi funkcje kablami o przekrojach żył od 0,5 do 16 mm 2 przebadane nie rozprzestrzenianie ognia zgodnie z DIN 4102 część 2 zachowana ochrona przez obudowę pokrywa z czterema nie wypadającymi śrubami Mocowanie puszek FK za pomocą dybli: Podłoże zakotwiczenia (materiał budowlany) Fischer type... Hilti type... FIS V.. FNA.. FBS.. FBN.. FHY.. HUS.. HSA.. HIT-HY.. Bloki piaskowo wapienne pełne KS 12 x x x Cegła zwykła Mz 12 x x x Cegła dziurawka HLz 12 x x Pustaki piaskowo wapienne KSL 12 x x Beton sprężony-płyty stropowe z otworami x Płyty z betonu komórkowego => 3.3 x x Bloki z betonu komórkowego => 4 x x Beton => B25 / =< B55 x x x x x Należy zwrócić uwagę na aktualne dopuszczenia i wskazówki producentów dybli! Parametry pracy: FK 9xx5 FK 9259 Zakres stosowania Przeznaczone do wnętrz i osłoniętych instalacji zewnętrznych zabezpieczonych przed wpływami pogodowymi Temperatura otoczenia - średnia wartość 24 godz. - wartość max - wartość min Względna wilgotność powietrza - krótkotrwale + 35 C + 40 C 25 C 50 % at 40 C 100 % at 25 C + 35 C + 40 C 5 C 50 % at 40 C 100 % at 25 C Materiał blacha stalowa pokryta proszkowo, kolor pomarańczowy RAL 2003, bezhalogenowe Normy: IEC IEC IEC IEC IEC EN DIN 4102 cz. 2 DIN 4102 cz

85 - Puszki odgałęźne Dane techniczne Puszki odgałęźne dla przestrzeni zagrożonych wybuchem Przestrzenie zagrożone wybuchem zgodnie z dyrektywą ATEXową od na terenie UE w nowych instalacjach wolno stosować tylko urządzenia spełniające wymogi dyrektywy 94/9/WE (ATEX 100a) w nowych przepisach dokonano rozdzielenia stref zagrożonych wybuchem na strefy pyłowe i gazowe Definicja stref: Gazowe przestrzenie zagrożone wybuchem Strefa 0 gaz Przestrzeń, w której stale, długotrwale lub często występuje atmosfera wybuchowa powstała z mieszaniny powietrza i palnego materiału w postaci gazu, pary lub mgły. Pyłowe przestrzenie zagrożone wybuchem Strefa 20 pył Przestrzeń, w której atmosfera wybuchowa w formie chmury palnego pyłu w powietrzu występuje stale lub długotrwale lub często. Strefa 1 gaz Przestrzeń, w której istnieje prawdopodobieństwo, że podczas normalnej pracy okazjonalnie wystąpi atmosfera wybuchowa powstała z mieszaniny powietrza i palnego materiału w postaci gazu, pary lub mgły. Strefa 21 pył Przestrzeń, w której przy normalnej pracy atmosfera wybuchowa w formie chmury palnego pyłu w powietrzu występuje okazjonalnie. Strefa 2 gaz Przestrzeń, w której nie zachodzi prawdopodobieństwo, że podczas normalnej pracy wystąpi atmosfera wybuchowa powstała z mieszaniny powietrza i palnego materiału w postaci gazu, pary lub mgły, a jeśli wystąpi to tylko na krótko. Strefa 22 pył Przestrzeń, w której przy normalnej pracy nie zachodzi prawdopodobieństwo wystąpienia atmosfery wybuchowej w formie chmury palnego pyłu w powietrzu, a jeśli wystąpi to tylko na krótko. Dobór urządzeń * 1. Właściciel/użytkownik określa podział na przestrzenia zagrożone wybuchem (gazowe/pyłowe), strefy i rodzaj materiału (gaz/pył) określając parametry takie jak: punkt zapłonu, temperaturę samozapłonu, przewodzenie lub nie przewodzenie. 2. Na podstawie tych informacji muszą być ustalone (zgodnie z odpowiednimi normami) wymagania ze względu na właściwy dobór urządzeń. 3. Tabliczka znamionowa urządzenia musi podawać informację, gdzie i w których przestrzeniach można zastosować dane urządzenie (kategoria aparatu i zgodnie z nią przyporządkowanie do strefy zagrożenia wybuchem). * Należy brać pod uwagę inne lokalne przepisy 97 97

86 - Puszki odgałęźne Dane techniczne Puszki odgałęźne dla przestrzeni zagrożonych wybuchem Tabliczka znamionowa aparatu: Producent specjalny znak zgodny z ATEX KX 2025 typ puszki CE - znak zgodności z dyrektywą 94/9/WE EEx na II zabezpieczenie przeciwwybuchowe zgodne z europejskimi normami Typ zabezpieczenia na To zabezpieczenie typu n zastosowane dla elektrycznego urządzenia powoduje, że podczas normalnej pracy i przy pewnych nienor malnych warunkach określonych przez normę PN-EN :2002 (U) nie jest ono w stanie zapalić otaczającej go wybuchowej atmosfery. A oznacza aparat nieiskrzący. Urządzenie grupy II: Te aparaty są przeznaczone do użytku we wszystkich przestrzeniach, które mogą być zagrożone przez atmosferę wybuchową, z wyjątkiem instalacji podziemnych jak i naziemnych w kopalniach. U Pusta obudowa (prefabrykat) do budowy elektrycznego urządzenia lub systemu ochronnego. 3 Kategoria 3: Aparaty tej kategorii przeznaczone są do stosowania w przestrzeniach, w których nie spodziewana jest atmosfera wybuchowa spowodowana przez gazy, pary, mgły lub mieszaninę pyłu z powietrzem, a jeśli wystąpi, to niezbyt często i jedynie na krótki czas. G D T 80º C T6 Atmosfera Ex G = gaz Atmosfera Ex D = pył Maksymalna temperatura aparatu: najwyższa temperatura, która może się pojawić na powierzchni aparatu przy najbardziej niekorzystnych warunkach. Porównać z wartością temperatury samozapłonu. Klasa temperaturowa T6 = 85 o C IP 65 Stopień ochrony zgodny z IEC V Napięcie znamionowe izolacji 2005 Rok produkcji Wskazówka do użycia pustych puszek typu LX określanych jaki komponent : Te puszki odgałęźne służą jako baza produktu lub systemu bezpieczeństwa z indywidualnym wyposażeniem. Certyfikat takiej puszki służy tylko jako baza do dalszej certyfikacji wyrobu finalnego. 98
