1 XVII Forum TERMOMODERNIZACJA Prezentacja rozwiązań technicznych OZE w budownictwie. Artur Karczmarczyk KrcA 04/2017

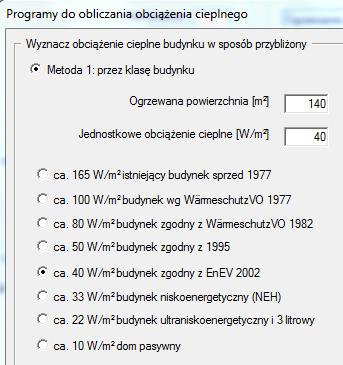

2 Wprowadzenie. 1. Inwestycja proces optymalnych wyborów. 2. Wybór optymalny kompromis pomiędzy kosztami inwestycyjnymi a eksploatacyjnymi przy zachowaniu wymagań technicznych i komfortu użytkowania. 3. Aspekty projektowo/techniczne: OZC (obiektu, budynku nowego, modernizowanego), jak coraz częściej zapotrzebowania na chłód

3 Wprowadzenie. 3. Aspekty projektowo/techniczne: temperatury (pomieszczeń, zasilania, dolnego źródła), dolne źródło (grunt, powietrze, woda, technologia, dostępność),

4 Wprowadzenie. 3. systemy ogrzewania (grzejnikowe, powierzchniowe, wentylacja), chłodzenie (pasywne i aktywne), itd.. 4. Urządzenie/pompa ciepła: jakość, rozwiązania techniczne, badania certyfikaty, klasy energetyczne, współpraca z PV, chłodzenie.

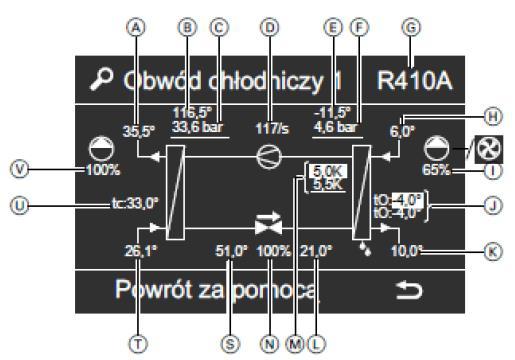

5 Wprowadzenie. 4. Urządzenie/pompa ciepła: jakość, diagnostyka serwisowa, rozwiązania techniczne, współpraca z PV, serwis. Vitotronic 200 WO1C

6 Segment Monoblock Split VITOCAL 350-A Typ AWHI/AWHO 351.A 65 C 10,6 do 18,5 kw VITOCAL 300-A Typ AWO 301.A C 20/40/50 kw (35/50 kw AWO AC 2016) VITOCAL 300-A Typ AWO-AC 301.B 65 C 11,0 do 14,0 kw VITOCAL 300-A Typ AWCI/AWO-AC 301.A 60 C 9,0 kw WO1B WO1C WO1C WO1B VITOCAL 200-S 55 C Typ AWB/AWB-AC 201.C 7,5 do 12,0 kw (201.C16) Typ AWB/AWB-AC 201.B WO1C 3,0 do 5,6 kw (4 kw 201.B05) VITOCAL 222/242-S 55 C Typ AWT-AC 221/241.B 7,5 do 9,0 kw Typ AWT-AC-M 221/241.A 3,0 do 10,6 kw VITOCALDENS 222-F Typ HAWB 222.A 55 C / 74 C 6,6 kw + 19,0 kw 9,5 kw + 19,0 kw VITOCAL 161-A Typ WWK/WWKS 161.A VITOCAL 060-A 1,7 kw Typ WWK/WWKS 060-A WO1C WO1C

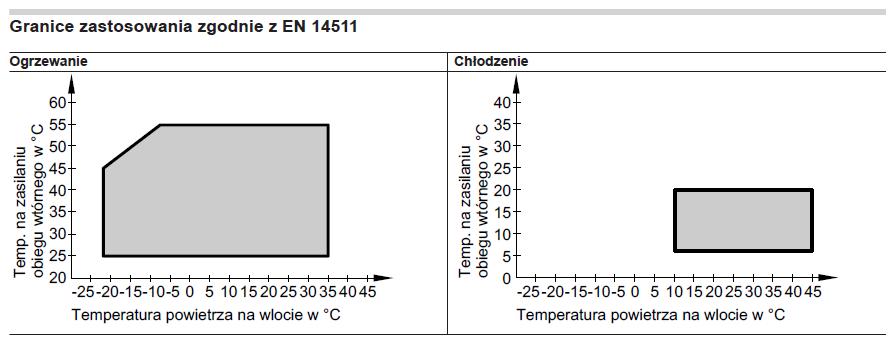

7 Przykład pompa ciepła Vitocal 100 S- obszar zastosowania

8 Segment 1-stopniowa 2-stopniowa (Master/Slave) VITOCAL 350-G Typ BW/BWC/BWS 351.A Typ BW/BWS 351.A 7,3 kw 14,6 kw 72 C Typ BW/BWS 351.B 20,5 do 42,3 kw WO1C Typ BW/BWS 351.B 41,0 do 84,6 kw VITOCAL 300-G Typ BW/BWC/BWS 301.B 65 C 5,7 do 17,2 kw Typ BW/BWS 301.A 21,2 do 42,8 kw Typ BW/BWS 301.B 11,4 do 34,4 kw Typ BW/BWS 301.A 42,4 do 85,6 kw VITOCAL 333/343-G 65 C Typ BWT 331/341.B 5,7 do 10,4 kw VITOCAL 200-G Typ BWC 201.A 60 C 5,8 do 17,2 kw VITOCAL 222/242-G 60 C Typ BWT 221/241.A 5,9 do 10 kw

9 Pompy ciepła do wszystkich zastosowań Segment Solanka/Woda Woda/ Woda Powietrze/ Woda VITOCAL 300-G PRO Typ BW301.B i 302.B 89 do 240 kw Typ WW301.B i 302.B 112 do 290 kw VITOCAL 350-G PRO Typ BW352.A 27 do 197 kw VITOCAL 350-G PRO Typ BW351/352.A do 1120 kw SPECJALNE 6 do 1600 kw 10 do 2000 kw SPECJALNE 30 do 600 kw

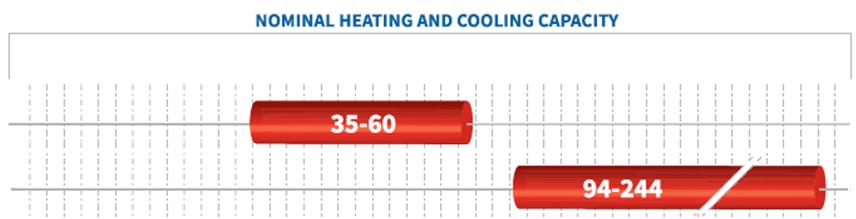

10 Znamionowa moc grzewcza ENERGYCAL AW PRO AT Znamionowa moc grzewcza

11 Znamionowa moc grzewcza ENERGYCAL AWH PRO AT ENERGYCAL AW PRO MT Znamionowa moc grzewcza

12 Temperatury Główne cechy minimalna temperatura powietrza maksymalna temperatura na zasilaniu

13 TYP minimalna temperatura powietrza Temperatury maksymalna temperatura na zasilaniu Główne cechy R134a

14 Pompa ciepła serii AW Pro AT dwustopniowa z systemem EVI (sprężarki Copeland scroll) z technologia między wtrysku pary. Zakres znamionowych mocy grzewczych 42kW do 77kW Maksymalna temperatura na zasilaniu T= 65 C (do temp. zewn. -4 C) Minimalna temperatura zewnętrzna -20 C Typoszereg 5 wielkości: 50.2, 60.2, 70.2, 80.2, 90.2 Zakres znamionowych mocy grzewczych 40,4kW do74,4 kw (A7/W35) wg EN COP do 4,18 (A7/W35) i do 3,42 (A7/W45) Moc chłodnicza 48,1-89,8 kw (A35/W18) i 37,4-69,6 kw (A35/W7) wg EN EER do 3,65 (A35/W18) i do 2,93 (A35/W7) Kompaktowe wymiary: 1403 x 1791 x 2390 Dostępne w wykonaniu wyciszonym (LN, SLN) ze specjalnymi materiałami wygłuszającymi i EC - inwerterową regulacją wentylatora Podstawy antywibracyjne Możliwość zabudowy opcjonalnego wyposażenia

15 Pompa ciepła serii AW Pro AT dwustopniowa z systemem EVI (sprężarki Copeland scroll) z technologia między wtrysku pary.

16

17

18 Przykład instalacji 6: Wielofunkcyjny z układem DWS: ogrzewanie, chłodzenie, produkcja c.w.u.z odzyskiem ciepła (czterorurowy) Tryby pracy: ZIMA Pompa ciepła przełącza się między pracą na ogrzewanie i c.w.u. Priorytet ma produkcja c.w.u. Rozmrażanie odbywa się kosztem ciepła z bufora ogrzewania. LATO Pompa ciepła wytwarza chłód i równocześnie produkuje c.w.u. z ciepła odpadowego. Jeżeli brak jest równoczesnego zapotrzebowania, jednostka pracuje w trybie standardowym jako pompa ciepła (c.w.u.) lub chiller (woda lodowa). 18

19 Tryby pracy: Przykład instalacji 2: Ogrzewanie, chłodzenie i produkcja c.w.u. (z zaworem 3-drogowym) ZIMA Priorytet ma produkcja c.w.u. W pierwszym rzędzie utrzymywana jest zadana temperatura zasobnika c.w.u. Po osiągnięci wymaganej temperatury zasobnika, zawór 3- drogowy przełącza się na pracę na bufor ogrzewania. Przełączanie trybów odbywa się za pomocą czujnika w zasobniku c.w.u. oraz czujnika temperatury na wlocie pompy ciepła. LATO Priorytet ma produkcja c.w.u. Urządzenie przełącza się między pracą jako pompa ciepła dla produkcji c.w.u. i jako chiller dla wytwarzania wody lodowej. 19

20 Przykład instalacji 3: Układ biwalentny z kotłem szczytowym Tryby pracy: Za pracę układu odpowiada czujnik temperatury na wejściu do pompy ciepła. Przykład nastaw: - Zasilanie ogrzewania 50 C - Temperatura powietrza (biwalencyjna) 5 C - Temperatura załączania kotła 45 C Przy temperaturze zewnętrznej > 5 C kocioł jest wyłączony. Przy temperaturze zewnętrznej < 5 C możliwe są 2 tryby pracy: Temperatura na wejściu do pompy ciepła > 45 C kocioł wyłączony Temperatura na wejściu do pompy ciepła < 45 C kocioł włączony

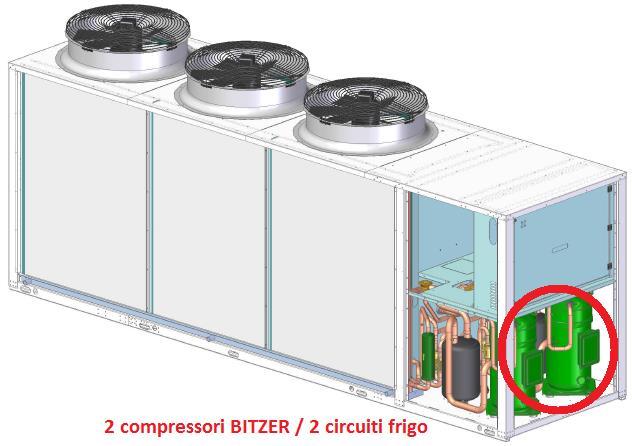

21 2 sprężarki scroll / 2 obiegi chłodnicze Pompy ciepła serii AW Pro MT z sprężarkami BITZER scroll Zakres mocy (A7W45) 93,7kW do 243,6kW wg EN Maksymalna temperatura na zasilaniu T= 62 C do temp. zewn. +2 C (Tmax 55 C do -5 C) Praca przy temperaturach zewnętrznych od -20 C do +40 C 11 wielkości w typoszeregu: 95.2 do COP do 3,41 (A7/W45) i do 4,2 (A7W35) Moc chłodnicza kw (A35/W18) i 82,8-213,7 kw (A35/W7) wg EN EER do 3,75 (A35/W18) i do 3,02 (A35/W7) Wymiary: 3508 x 1208 x 1912 / 4608 x 1208 x 1912 / 5708 x 1208 x 1912 Dostępne w wykonaniu wyciszonym (LN,SLN ) ze specjalnymi materiałami wygłuszającymi i EC - inwerterową regulacją wentylatora Podstawy antywibracyjne Możliwość zabudowy opcjonalnego wyposażenia Możliwość łączenia w kaskady do 4 jednostek (1MW mocy grzewczej) z zewnętrznym regulatorem kaskadowym MINIBOSS

22 Zastosowania pomp ciepła P/W czy S/W? 1. Zalety: - niższe koszty inwestycyjne optymalizacja kosztów pomiędzy systemem S/W i P/W, - prostsze i mniej czasochłonne prace instalacyjne/wykonawcze, - chłodzenie aktywne, - lepsze wykorzystanie PV okresie maksymalnej produkcji energii. 2. Wady: - niższe SPF pomp ciepła P/W niż S/W wyższe koszty eksploatacyjne, - wyższy poziom mocy akustycznej.

23 ANALIZA SCOP

24 ANALIZA SCOP

25 ANALIZA SCOP

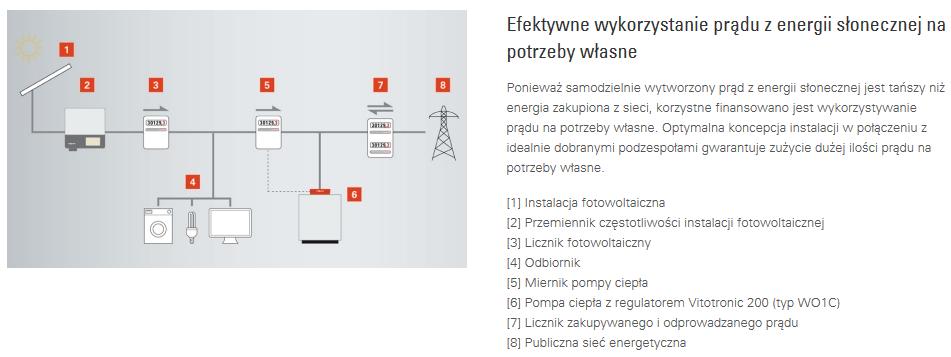

26 . Współpraca PC z PV. Zastosowanie modułów PV na potrzeby własne. Vitovolt 200 zapewnia niezależność od ceny prądu WO1C

27 Zbiornik lodu jako dolne źródło Dlaczego? Brak technicznych możliwości wykonania odwiertów Brak pozwoleń na wykonanie odwiertów Dążenie do obniżania kosztów klimatyzacji Wykorzystanie źródeł ciepła odpadowego

28 Zbiornik lodu zasada działania Kolektor solarnopowietrzny Podziemny zbiornik lodu (energii) Zarządzanie przepływem energii Pompa ciepła

29

30 Zbiornik lodu przykład bilansowania energii

31 Konstrukcja betonowa wylewana Kształt cylindryczny lub prostopadłościenny Zagłębiony poniżej strefy przemarzania, lub z izolacją termiczną powierzchni górnej Wężownica z PE na stelażach do odbioru ciepła (zamrażanie) Wężownica z PE na ścianach bocznych do regeneracji (rozmrażanie) Komponenty systemu - Zbiornik lodu

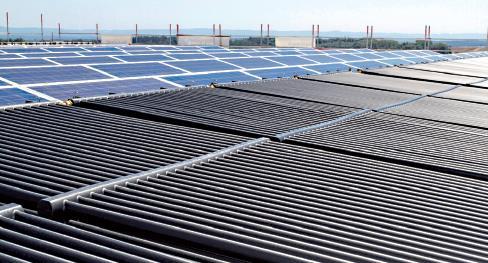

32 Komponenty systemu Kolektory solarno-powietrzne Prefabrykowane elementy do montażu na dachach płaskich lub skośnych Możliwość montażu na fasadach lub jako płoty energetyczne Wymiennik z elastycznej rury ułożony na dachach płaskich

33 23.0 ECOLAB kompleks biurowy dla 900 pracowników Największa na świecie instalacja wykorzystująca zbiornik lodu Zbiornik lodu: 18 x 25 m pojemność 1800 m 3 Ilość energii: przy schłodzeniu 10 C - 0 C przy zamrożeniu ca. 75 GJ ca. 600 GJ 65 kolektorów solarno - powietrznych Zbiornik lodu przykład zastosowania

34 Pompy ciepła: Viessmann 2 x 360 kw + Gazowy kocioł kondensacyjny Schemat ideowy ECOLAB Zbiornik lodu przykład zastosowania

35 Dziękuję.
