1 NOWE OBUDOWY METALOWE IP 66 WSZECHSTRONNOŚĆ WYGODA WYTRZYMAŁOŚĆ THE GLOBAL SPECIALIST IN ELECTRICAL AND DIGITAL BUILDING INFRASTRUCTURES

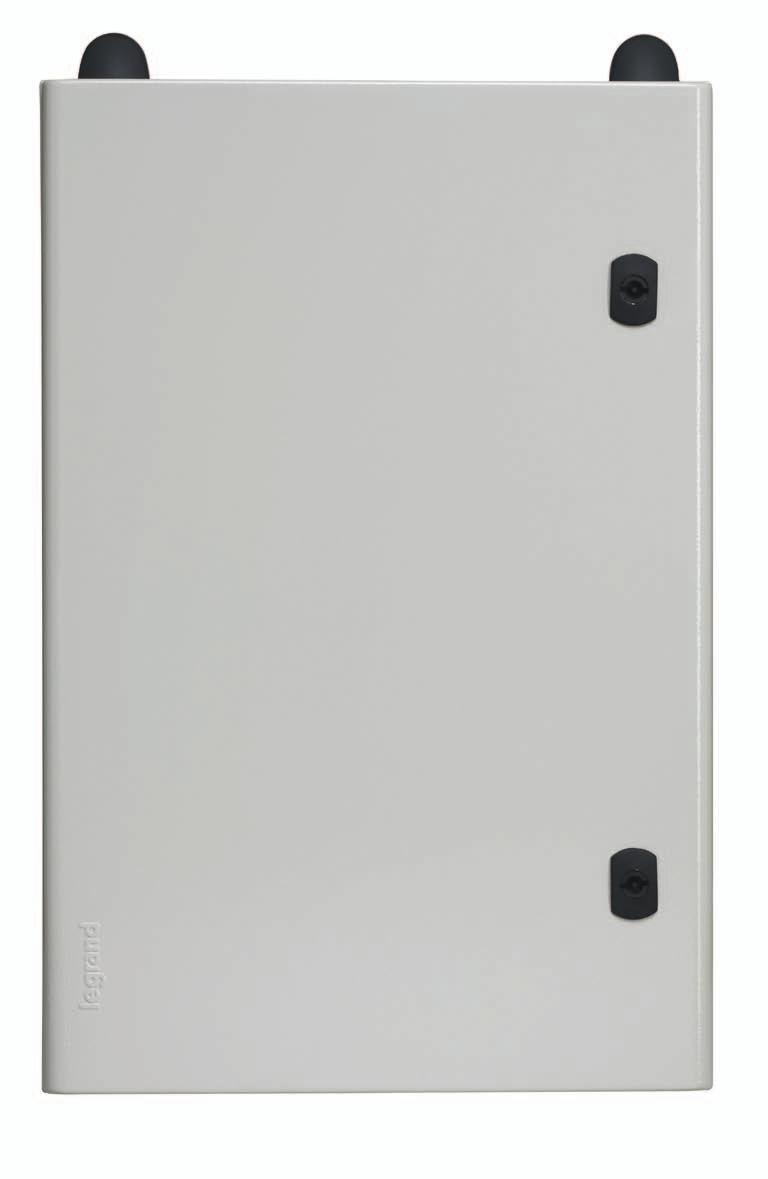

2 Obudowy Atlantic Różnorodność zastosowań Nowa seria metalowych obudów Atlantic z drzwiami pełnymi lub przeszklonymi, to rozwiązanie zaspokajające potrzeby w zakresie wytrzymałości, łatwości użytkowania oraz możliwości dostosowania do różnorodnych zastosowań. Stopień ochrony IP 66

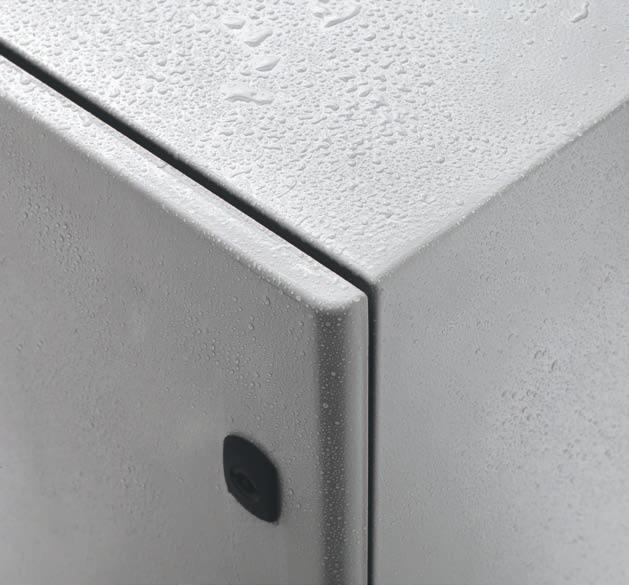

3 WYSOKI STOPIEŃ OCHRONY Obudowy IP 66 lub IP 55 (obudowy z 2 drzwiami), zgodnie z IEC/EN WYTRZYMAŁOŚĆ MECHANICZNA IK 10 zgodnie z IEC/EN WYKOŃCZENIE Pokrycie ze stali teksturowanej pokryt ej poliestrem (80 μm) zapewniające doskonałą odporność na korozję i substancje chemiczne DRZWI Pełne lub przeszklone 3 WERSJE : Bogaty wybór wymiarów (51 numerów katalogowych): Pionowe: od 300 x 200 x 160 mm do 1400 x 800 x 400 mm Kwadratowe: od 300 x 300 x 160 mm do 600 x 600 x 400 mm Poziome: od 300 x 400 x 160 mm do 1000 x 1200 x 300 mm ZASTOSOWANIA Idealne rozwiązanie do zastosowania w różnego rodzaju obiektach handlowych lub przemysłowych, wymagających wytrzymałych i odpornych na warunki środowiskowe obudów, gdzie występują silne narażenia na korozję, tj. w biurowcach, centrach handlowych, hotelach, warsztatach, magazynach, na parkingach, polach kempingowych itp. ATLANTIC NOWE OBUDOWY METALOWE IP 66 1

4 Łatwe w użyciu Oszczędność czasu montażu Obudowy metalowe Atlantic dostarczane są z demontowalną płytą pełną, płytą przepustów kablowych i zamkiem typu double bar (do montażu). 1 numer katalogowy = 1 kompletna obudowa USZCZELKA Uszczelka poliuretanowa o wysokiej niezawodności zapewniająca całkowitą wodoszczelność IP 66 (lub IP 55 dla obudów 2 drzwiowych). DRZWI ODWRACALNE Łatwe w demontażu, wyposażone w zawiasy metalowe zwiększające wytrzymałość. Kąt otwarcia 130 umożliwiający wygodny dostęp do wnętrza obudowy. PROFILE MONTAŻOWE Duża sztywność drzwi. Łatwy montaż wyposażenia oraz prowadzenie przewodów (wsporniki montażowe TH 35 Lina lub kanały grzebieniowe). ZAMEK TYPU DOUBLE BAR W celu uzyskania pewnego zamknięcia i zapewnienia stopnia ochrony, obudowa dostarczana jest wraz z zamkiem typu double bar. Inne typy wkładek dostępne jako opcja. 2

5 PŁYTA MONTAŻOWA PEŁNA (DOSTARCZANA Z OBUDOWĄ*) Zapewnia maksymalne wykorzystanie przestrzeni oraz ułatwia bezpośredni montaż wyposażenia. Może być zastąpiona płytą perforowaną lub zestawem do montażu aparatury modułowej. Obudowę można wyposażyć w prowadnice do regulacji głębokości płaszczyzny montażu. *Nie zamontowana. PŁYTA PRZEPUSTÓW KABLOWYCH Uszczelka poliuretanowa zapewnia całkowitą wodoszczelność obudowy. Zrównana z podstawą obudowy, tworzy wykończenie wysokiej jakości. Możliwość wyposażenia w dławiki kablowe lub wymiany na płytę Cabstop, optymalizującą wprowadzanie przewodów i pozwalającą na zaoszczędzenie czasu montażu. Płyta ATLANTIC Cabstop NOWE OBUDOWY METALOWE IP 66 3

6 ...Modułowe Wielofunkcyjne Obudowy metalowe Atlantic można wyposażyć w dodatkowe akcesoria pozwalające spełnić wiele wymagań projektowych, uprościć pracę i oszczędzić czas potrzebny na montaż. METALOWE DRZWI WEWNĘTRZNE Do bezpośredniego montażu w obudowach Atlantic. Dostępne również drzwi wykonane z tworzywa sztucznego. OSMOZ STEROWANIE I SYGNALIZACJA Możliwość realizacji funkcji sterowniczych i sygnalizacyjnych w obudowie. LINA 25 Kanały grzebieniowe do prowadzenia i ochrony przewodów. Akcesoria Linafix można zastosować do mocowania przewodów do drzwi, profili montażowych lub płyt (pełnych lub perforowanych) skracając dzięki temu czas montażu. 4

7 UCHWYTY MONTAŻOWE DO DUŻYCH OBCIĄŻEŃ Zestaw 4 uchwytów montażowych do obciążeń do 300 kg (zamawiane osobno). PŁYTY PERFOROWANE LINA 25 LUB 12,5 Szybki i łatwy montaż wyposażenia (zamawiane osobno). ZESTAW DO MONTAŻU APARATURY MODUŁOWEJ Gotowy do wykorzystania zestaw montażowy wraz z profilami, wspornikami TH 35 i osłonami frontowymi do szybkiego montażu aparatury modułowej i wykończenia o wysokiej jakości. Umożliwia również zastosowanie złączek Viking 3 ułatwiających przyłączanie przewodów. ATLANTIC NOWE OBUDOWY METALOWE IP 66 5

8 Obudowy Atlantic ze stali nierdzewnej Odpowiednie do trudnych warunków środowiskowych Zastosowane w obudowach Atlantic rodzaje stali nierdzewnych oraz oraz specjalistycznych stali dopuszczonych do kontaktu z żywnością cechują się wysoką odpornością na korozję i substancje chemiczne, dzięki czemu są najlepszym rozwiązaniem w obiektach wymagających zachowania jak najwyższej higieny. ZALETY Stopień ochrony IP 66 zgodnie z IEC/EN Wytrzymałość mechaniczna IK 10 zgodnie z IEC/EN Drzwi pełne lub przeszklone. Wymiary od 300 x 200 x160 mm do 1400 x 800 x 400 mm. Materiał: stal nierdzewna 304 L (stal nierdzewna 316 L dostępna na zamówienie). Rozwiązanie przeznaczone do stosowania w trudnych warunkach środowiskowych (odpowiednie do przemysłu spożywczego, farmaceutycznego, chemicznego, stacji uzdatniania wody itp.). Dedykowane akcesoria (uchwyty do montażu na ścianie ze stali nierdzewnej) oraz akcesoria wspólne dla całego zakresu obudów metalowych Atlantic. 6

9 i specjalnej stali nierdzewnej do przemysłu spożywczego ZALETY IP 66 lub IP 69 zgodnie z IEC/EN IK 10 zgodnie z IEC/EN Wersja pionowa, drzwi pojedyncze. Wymiary od 400 x 300 x 200 mm do 1000 x 800 x 300 mm. Materiał: stal nierdzewna 304 L. Obudowy Atlantic ze stali nierdzewnej szczotkowanej, idealnej do zastosowania w przemyśle spożywczym, gdzie wymagane jest zachowanie najwyższej higieny. Ich kształt i wykończenie ułatwiają czyszczenie i zapobiegają gromadzeniu się kurzu (brak miejsc trudnodostępnych). Szczególne cechy konstrukcyjne z przeznaczeniem do stosowania w przemyśle spożywczym: pochyły dach (kąt 30 ), niebieskie uszczelki silikonowe informujące o specjalnym wykonaniu obudowy dedykowanym dla przemysłu spożywczego, specjalny zamek spełniający wymagania norm przemysłu spożywczego, wsporniki dystansowe od ściany i stopki ze stali nierdzewnej umożliwiające łatwy dostęp do wszystkich części obudowy podczas czyszczenia. Wspólne akcesoria ze standardowymi obudowami Atlantic. ATLANTIC NOWE OBUDOWY METALOWE IP 66 7

10 tabela doboru obudów Atlantic, obudów Atlantic ze stali nierdzewnej oraz obudów Atlantic do przemysłu spożywczego WYMIARY ZEWNĘTRZNE ATLANTIC (str. 10) ATLANTIC ZE STALI NIERDZEWNEJ (str. 14) ATLANTIC DO PRZEMYSŁU SPOŻYWCZEGO (str. 15) Metalowe IP 66 IK 10 (1 drzwi) IP 55 IK 10 (2 drzwi) Dostarczane z płytą pełną Stal nierdzewna 304L IP 66 IK 10 (1 drzwi) IP 55 IK 10 (2 drzwi) Stal nierdzewna 304L IP 66 i IP 69 IK 10 RAL 7035 RAL 7035 z drzwiami szklanymi 304L 304L z drzwiami szklanymi Wymiary Wys. (mm Szer. (mm Gł. (mm Bez płyty przepustów kablowych; 2. 2 drzwi; 3. Dostarczane z płytą pełną; 4. Przestrzeń użytkowa: 800 x 640 mm; 5. Profile do przycinania (2 m wys.) mogą być użyte w obudowach o szer i 1200 (str. 18) 8

11 WYPOSAŻENIE POMOCNICZE (str. 16) DODATKOWE PRODUKTY Płyty pełne Płyty Lina 12,5 Płyty perforowane Lina 25 Profile montażowe Lina 25 Wsporniki TH 35 Zestawy do montażu aparatury modułowej Drzwi metalowe wewnętrzne Drzwi wewnętrzne izolacyjne ( do mocowania w obudowach Atlantic) Daszki Cokoły Płyty Cabstop IP 55 Akcesoria dla obudów Atlantic do przemysłu spożywczego (s.15) M A A A M M A A A, M A A A, A, M, A, A A, M A A A, M A A A A, M A A A, M A, A A, M, A, A A, M M A A A, M A A A A A, M A A, M, M M A, 7 A, A A A A, M, M M A, A A A, M M A A A, M A A A, M A A, M, A A A A A A A A A x x x Do bezpośredniego montażu na obudowach Marina użyć zestawu nr ref (s.11); 7. Z wyjątkiem obudów Atlantic do przemysłu spożywczego (A) do obudów Atlantic (M) do obudów Marina. Wizjer w drzwiach (na zawiasach) (str. 18) Zestaw nr ref do mocowania płyty Cabstop (str. 11) Kieszeń na dokumenty (str. 18) Panele rackowe naścienne (str. 18) Akcesoria do zamykania (str. 20) 9

12 Atlantic obudowy metalowe z płytą pełną IP 55/IP 66 IK 10 Typ 4x Typ Tabela doboru obudów i wyposażenia str. 8 9 Dane techniczne str. 12 IP 66 zgodnie z normą IEC/EN dla obudów z 1 drzwiami IP 55 zgodnie z normą IEC/EN dla obudów z 2 drzwiami. IK 10 zgodnie z normą IEC/EN LCIE A. Typ 4x 1 drzwi, Typ 12 2 drzwi: culus, Bureau Veritas. EMC tłumienność 20 db (EMC tłumienność od 40 do 50 db dla 1 GHz prosimy o kontakt). Doskonała odporność na korozję i środki chemiczne. Powłoka z poliestru teksturowanego, grubość 80 μm. Zawiasy i trzpienie w wykonaniu antykorozyjnym. Drzwi odwracalne, wyposażone w dźwignię. Dostarczane z pełną płytą montażową. Zamek typu double bar. Kompatybilne ze wszystkimi akcesoriami Atlantic. Dolna płyta przepustów kablowych, RAL Opcjonalna regulacja głębokości płaszczyzny montażu w szafach o gł. 400 mm przy pomocy prowadnic nr ref (str. 11) Pak, Nr ref, Obudowy metalowe Wersja pionowa Drzwi Drzwi Wymiary zewnętrzne Liczba Masa metalowe przeszklone Wys. x Szer. x Gł. drzwi (kg) x 200 x , x 300 x , x 400 x , x 300 x , x 400 x , x 400 x x 500 x , x 500 x , x 400 x , x 400 x x 500 x , x 600 x , x 600 x , x 800 x , x 600 x x 600 x x 800 x , x 600 x , x 800 x x 600 x , x 800 x , x 800 x , x 800 x ,6 Wersja kwadratowa x 300 x , x 300 x , x 400 x , x 500 x , x 500 x , x 600 x , x 800 x x 600 x ,5 Wersja pozioma x 400 x , x 400 x , x 600 x x 600 x x 800 x , x 1000 x , x 1000 x , x 1200 x ,7 Pak. Nr ref. Daszki RAL 7035 Materiał: stal. Możliwość regulacji ± 20 mm (przód lub tył). Do obudów Szerokość Głębokość Masa (kg) , , , , , , ,6 Zestaw oświetleniowy Dostarczany ze świetlówką 8 W, Ø 16 mm 230 V 50 Hz. Klasa izolacji I IP lumenów. Poziom zakłóceń zgodny z EN Wyposażony w wyłącznik. Przyłączenie za pomocą listwy zaciskowej. Wymiary: 320 x 61 x 32 mm Cokoły RAL 7021 Wysokość 200 mm. Osłony przednie i tylne. Do obudów Szerokość Głębokość Masa (kg) ,7 1. Bez płyty przepustów kablowych. Wyłącznik krańcowy drzwi str. 18 Płyty perforowane Lina 12,5 i Lina 25 str Nowe produkty oznaczone są czerwonym numerem referencyjnym

13 Atlantic wyposażenie pomocnicze ze wspornikiem o nr ref (str. 16) Płyta Cabstop nr ref i zestaw montażowy nr ref w obudowie nr ref Pędzel do poprawek nr ref Tabela doboru obudów i wyposażenia str. 8 9 Dane techniczne str. 12 Pak. Nr ref. Drzwi metalowe wewnętrzne Drzwi metalowe wewnętrzne RAL Do bezpośredniego montażu w obudowach Atlantic metalowych i ze stali nierdzewnej. IPXXB. Drzwi odwracalne z zawiasami zabezpieczonymi przed wypadaniem. Zamek typu double bar. Możliwość wyposażenia w inne wkładki bębenkowe i metalowe zamki wpustowe. Odległość pomiędzy drzwiami obudowy a drzwiami wewnętrznymi: 55 mm Wymiary użytkowe Wys. x Szer. Do obudów Wys. x Szer. Wymiary Wys. x Szer x x x x x x x x x x x x x x x x x x x x x x x x x x x 655 Płyty Cabstop IP 55 Nowoczesna konstrukcja pozwalająca na wprowadzanie przewodów bez potrzeby wiercenia otworów pod dławiki. Wprowadzenie przewodu poprzez wciśnięcie i przebicie membrany. Możliwa wymiana przewodów. Płyta z trudnopalnego polipropylenu, RAL sposoby montażu: bezpośrednio na wycięciu obudów Atlantic lub Marina, na płycie (powierzchni) pełnej z zestawem nr ref Dostarczane z: zaślepkami do uszczelnienia omyłkowo wykonanych otworów (zapewniają stopień ochrony IP 55), narzędziem do uwalniania przewodów. Liczba przepustów Ø 5 do 14 Liczba przepustów Ø 14 do 24 Rezerwa Bezpośredni montaż na przepuście ob. o szer Zestaw do montażu płyt Cabstop na płycie pełnej. Umożliwia montaż 2 płyt Cabstop: nr ref lub 95 i lub 97. Zachowanie stopnia ochrony IP 55. Pak. Nr ref. Wejście kablowe do obudów Atlantic o szer. 600 lub 800 mm Wejście kablowe IP 43 ze szczotkami (przepust kablowy 385 x 30 mm) Płyta dławików kablowych IP 55. Dostarczane z 12 dławikami ISO 32. Każdy dławik umożliwia wprowadzenie 4 kabli UTP/FTP/SFTP (Ø 6,5 do 9,5 mm). Kable ze złączami mogą być przeciągane bez wyjmowania dławików. Wewnętrzna przestrzeń użytkowa Ø 25,5 mm. Dostarczane z zaślepkami dla nieużywanych wejść. Przewody ochronne Plecionka z końcówkami oczkowymi Przekrój (mm 2 ) Rozstaw mocowania , , ,5 Przewód zielono-żółty ,5 Zestaw do retuszu Ø otworów Farba w aerozolu RAL 7035 Pędzel do poprawek Malowanie antykorozyjne. Chroni blachę przed korozją w miejscach nacięć RAL 7035 Inne kolory na żądanie. Pisak zmywany wodą Do tymczasowego trasowania. Akcesoria Zestaw 4 prowadnic do regulacji głębokości Do obudów o gł. 250 mm (rozpoczynając od obudów o szer. 600 mm i wys. 600 mm) Do obudów o gł. 300 mm Do obudów o gł. 400 mm Uchwyty do montażu na ścianie (4 w zestawie) Do dużych obciążeń, maks. 300 kg. Montaż uchwytów w pozycji pionowej lub poziomej. Obudowy z daszkiem wyłącznie montaż poziomy. Materiał: zamak, RAL 7035 Dostarczane z osłonami Do dużych obciążeń, maks. 300 kg. Montaż uchwytów w pozycji pionowej lub poziomej. Materiał: stal nierdzewna. Zestaw 2 uchwytów mocujących Dostarczane z wkrętami M6. Stosowane do mocowania wspornika TH 35 o gł. 15 mm do profili montażowych drzwi. Nowe produkty oznaczone są czerwonym numerem referencyjnym 11

14 C Atlantic obudowy metalowe z płytą pełną IP 55/IP 66 IK 10 Typ 4x Typ 12 n Wymiary przestrzeń użytkowa Drzwi Drzwi podwójne Drzwi pojedyncze Płyty przepustów kablowych Szer. obudowy 800 mm = M = 30.6 Szer. obudowy 1000 mm = M 131 M = C N 30.6 N C Nr ref. Wys. Obudowa Szer. Wymiary użytkowe drzwi Wys. O Szer. P Pozycja zamka Q Rozstaw profili montażowych drzwi L (3) 148 (2) /12/ (3) 248 (2) /18/ /26/29/ /30/ /37/41/44/ /38/ /39/45/ /46/ / / (3) 248 (2) (3) 348 (2) / /72/ / (3) 348 (2) / x x x x Zamek centralny 2. Bez profili montażowych mm po stronie oznakowania Legrand Głębokość użytkowa Głębokość zabudowy Tył obudowy W X Obudowa Wymiary przepustów Szer. Gł. C M N n Cokoły Osłony G Nr ref. B E Obudowa W x D 13 Ø 9 A D J H C A B C D E F G H J x x n Daszek mocowanie 12,5 otwory Ø7 12, Nr ref. F C /52/67/ /54/ /57 n Mocowanie wspornika TH 35 o głębokości 15 mm na drzwiach przy użyciu nr ref Regulacja głębokości płaszczyzny montażu w obudowie Prowadnice nr. ref do obudów o szer. 400 mm

15 n Wymiary montażowe Mocowanie S Nr ref ,5 8,5 12,4 n Płyta Cabstop Wytrzymałość na rozciąganie przewodu: min. 15 kg Temperatura pracy: 20 C do + 65 C Odporność na działanie olejów wg metody ASTM nr 3 olej Materiał samogasnący: 750 C zgodnie z normą IEC/EN R Bezpośrednie mocowanie na ścianie na stopkach (bez uchwytów) Ø9 F E T V 27,5 64 Nr ref , Przepusty Ø14 do Ø24 Odpowiednik CG PG 21/29 ISO 25/32 Przepusty Ø5 do Ø14 Odpowiednik CG PG 9/11/13/16 ISO 16/20 U Y Wymiary Nr ref Widok z boku /95 Obudowa Uchwyty pionowe Rozstaw Uchwyty poziome Rozstaw Z uchwytem Z uchwytem H W R S E T U F V Y V Y Nr ref Nr ref Puste Widok z boku /97 1. Taki sam rozstaw dla nr ref i Puste n Zestaw do mocowania płyty Cabstop Nr ref Nr ref Puste Puste

16 Atlantic obudowy ze stali nierdzewnej 304 L Atlantic obudowy ze stali nierdzewnej dane techniczne n Wymiary Drzwi B Uchwyty do mocowania na ścianie, montaż poziomy lub pionowy A O Q P Tabela doboru obudów i wyposażenia str Przeznaczona do pracy w trudnych warunkach. Wykończenie: stal nierdzewna szczotkowana. Drzwi z zaokrąglonymi krawędziami. Zamek typu double bar. Górne i dolne okapy ochronne. Możliwość odwracania obudowy. Mocowanie wyposażenia na kołkach gwint M8. Opcjonalna regulacja głębokości płaszczyzny montażu dla obudów o wymiarach od 600 x 400 x 250, przy pomocy profili o nr ref /44/45 (str. 11). Wysoka odporność na korozję i trudne warunki środowiskowe. Kompatybilne ze wszystkimi akcesoriami dedykowanymi dla Atlantic i Atlantic ze stali nierdzewnej. Pak. Nr ref. Obudowy ze stali nierdzewnej 304 L IP 66 zgodnie z normą IEC/EN (IP 55 dla obudów drzwiami podwójnymi). IK 10 zgodnie z norma IEC/EN (EN 50102) Akceptacje: culus: typ 4x (typ 12 dla obudów z drzwiami podwójnymi). Bureau Véritas, LCIE N Wersja pionowa drzwi pojedyncze Wymiary zewnętrzne Drzwi Drzwi Masa metalowe przeszklone Wys Szer. Gł. (kg) , , , Wersja pionowa drzwi podwójne Zamknięcie 3-punktowe. Klamka drzwi z wkładką bębenkową nr 2433 A (inne wkładki dostępne na zamówienie). Drzwi lewostronne z zamknięciem 2-punktowym: klamka centralna zamocowana po wewnętrznej stronie drzwi. Wymiary zewnętrzne Masa 304 L Wys Szer. Gł. (kg) Wersja kwadratowa , Wersja pozioma Zestaw 4 uchwytów do mocowania na ścianie Obciążenie maks. 300 kg. Montaż poziomy lub pionowy. Dostarczane z wkrętami nierdzewnymi L Nr ref. Przestrzeń użytkowa Obudowa Mocowanie Tył obudowy Głębokość W X Wymiary obudowy Wymiary drzwi Pozycja Wys. Szer. Gł. zamka A B O P Q ,6 199,6 161, /21 401,6 299,6 201, /22 501,6 399,6 201, ,6 399,6 201, ,6 399,6 201, /25 601,6 399,6 251, /26 702, , ,6 399,6 201, , , , , /31 802, , ,4 800,6 301, / ,6 800,6 301, ,6 800,6 301, ,6 800,6 401, ,6 1000,6 301, x 2 - Regulacja głębokości (opcja) Obudowa Z prowadnicami Głębokość Nr ref. W X prowadnicy min. maks. min. maks Nr ref /16 Nr ref. Wersja pionowa Wersja pozioma R S T U V Y E F / / / / / / Nowe produkty oznaczone są czerwonym numerem referencyjnym

17 Atlantic obudowy ze stali nierdzewnej do przemysłu spoż. Atlantic obudowy ze stali nierdzewnej do przemysłu spożywczego n Wymiary Obudowa 6 C B H Zamek ze stali nierdzewnej D E G A F Uchwyty ze stali nierdzewnej do montażu na ścianie x Nr ref. Wys. A Szer. B Wymiary Gł. C D E F G H mm mm gdy wyposażona w zamek Tabela doboru str. 8 9 Drzwi Przeznaczone do stosowania w środowisku z wymaganym wysokim poziomem higieny (przemysł spożywczy) oraz w środowisku korozyjnym (przemysł chemiczny, farmaceutyczny, petrochemiczny, papierniczy). Wykończenie: stal nierdzewna szczotkowana. Drzwi odwracalne z zaokrąglonymi krawędziami, zamek ze stali nierdzewnej. Kąt nachylenia daszka 30 zapewniający lepszą ochronę drzwi. Dostarczane z jednym kluczem. Możliwość wyposażenia w akcesoria Atlantic i Atlantic ze stali nierdzewnej (np. zestaw oświetleniowy, itp.) Pak. Nr ref. Obudowy stal nierdzewna 304 L IP 66 zgodnie z normą EN/IEC IK 10 zgodnie z normą EN/IEC (EN 50102). Wersja pionowa, drzwi pojedyncze. Wymiary zewnętrzne/równoważna obudowa Wys. Szer. Gł. Masa (kg) / / /200 6, / / /250 12, / / /300 27, / / / Uchwyty do mocowania na ścianie stal nierdzewna 304 L Zestaw 4 uchwytów dystansowych. Dostarczane z wkrętami. Obciążenie maks. 125 kg. Odstęp pomiędzy ścianą a obudową: 75 mm. Maksymalny odstęp pomiędzy ścianą a obudową: mm z 2 zestawami uchwytów dystansowych nr ref Stopki regulowane stal nierdzewna 304 L Zestaw 4 stopek. Dostarczane z wkrętami. Obciążenie maks. 125 kg. Regulowana wysokość od 120 do 160 mm. Regulowany kąt nachylenia względem podłoża do 10. O Głębokość użytkowa w P Q Nr ref. Uchwyty dystansowe do mocowania na ścianie Nr ref ou Powierzchnia użytkowa drzwi Pozycja zamka O P Q Gł. obudowy Swivelling Obszar obrotu area of zawiasu the hinge Tył obudowy W Stopki regulowane Nr ref M do à 160 Ø 80 Nowe produkty oznaczone są czerwonym numerem referencyjnym 15

18 Atlantic płyty montażowe pełne i perforowane Płyta Lina 12.5 Nr ref montaż pionowy wewnątrz obudowy Tabela doboru obudów i wyposażenia str. 8 9 Atlantic nr ref Dane techniczne str. 17 Płyta Lina 12.5 nr ref montaż poziomy wewnątrz obudowy Atlantic nr ref Pak. Nr ref. Płyty pełne Blacha galwanizowana Montaż pionowy dla obudów o wymiarach Wys. Szer. Montaż poziomy dla obudów o wymiarach Wys. Szer. Masa (kg) , , , , , , , , , , , , , , , ,4 Płyty Lina 12,5 Blacha galwanizowana. Z gotowymi otworami do montażu wyposażenia. Automatyczne pozycjonowanie: Ø6,5 mm do nitów plastikowych, nr ref (kanały grzeb.) Ø3,3 mm do montażu wkrętami, nr ref Montaż pionowy dla obudów o wymiarach Montaż poziomy dla obudów o wymiarach Wys. Szer. Masa (kg) Wys. Szer , , , , , , , , , , , , , , , Pak. Nr ref. Płyty perforowane Lina 25 Blacha galwanizowana Dla wszystkich typów obudów Dla obudów Wys. x Szer. Masa (kg) x 200 0, x 220 0, x 300 0, x 400 0, x 300 0, x 400 0, x 600 1, x 400 0, x 500 1, x 400 1, x 600 2, x 800 3, x , x x 600 3, x x x 600 3, x 800 4, x , x 800 7, x , x 800 7,8 Klipsy gwintowane do płyt montażowych perforowanych Dostarczane bez śrub Do śrub M Do śrub M Do śrub M6 Akcesoria Nit ze wzmocnionego plastiku Ø6 mm do otworów Ø6,5 mm Samogwintująca śruba z łbem 4,8 x 16 mm, Ø3,3 mm Osłona izolacyjna główki śruby, nr ref (wewnątrz kanałów grzebieniowych) 1. do obudów Marina 2. do obudów Atlantic 16

19 Atlantic płyty montażowe pełne i perforowane Wkręt Nit Wkręt Osłona wkrętu Przykład montażu na płycie Lina 12,5: transformatora za pomocą wkrętów, nr ref , wspornika TH 35, kanału grzebieniowego Lina 25. n Wymiary Zestaw montażowy z profilami Lina 25 i wspornikami TH 35 D Płyty pełne Lina 12,5 i płyty perforowane Lina 25 Płyta pełna Szczegóły płyty Lina 12,5 Szczegóły płyty Lina 25 B A C Wymiary obudowy wys. x szer. Długość profilu Długość wspornika Montaż zestawu A D B C 300 x x x x x x x x x x x x x x x x x x x x x x x x Wymiary obudów wys. x szer. Wymiary płyt Płyty pełne/lina 12,5/25 Przestrzeń użytkowa dla wyposażenia (dm 2 ) Montaż płyt G H F E 300 x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , Montaż w pozycji pionowej i poziomej 17

20 Atlantic wyposażenie pomocnicze Panel rackowy nr ref , dostarczany niezmontowane Metalowa obudowa Atlantic wyposażona w kieszeń na dokumenty, nr ref Tabela doboru obudów i wyposażenia str. 8 9 Dane techniczne str. 20 Pak. Nr ref. Profile montażowe Lina 25 Zestaw 2 profili montażowych Do obudów o wysokości Długość profili Przekrój profilu ( ( ( ( ( ( ( ) ) Profile do przycinania Długość 3 m przekrój profilu ( Wsporniki montażowe Lina 25 Wsporniki TH 35 Mocowane na profilach za pomocą klipsów gwintowanych nr ref i podkładki nr ref , głębokość wspornika: 15 mm. Do obudów o szer. Długość poprzeczki Profil Wsporniki do przycinania, długość 2 m Niesymetryczny 1 EN Symetryczny 2 głębokość 15 mm Symetryczny 2 EN 60175, głębokość 7,5 mm Symetryczny 2 głębokość 7,5 mm, otworowany Symetryczny 2 głębokość 15 mm, otworowany Uchwyt montażowy Uchwyt do instalowania szyny uziemiającej. Wyłącznie do obudów Atlantic. Panele rackowe naścienne dla obudów Atlantic i Marina Do płaszczyzny montażu wyposażenia 19 w obudowach Atlantic i Marina o szerokości 600 lub 800 mm i głębokości min. 250 mm. Możliwość montażu wyposażenia 10 w obudowach o szerokości 400 mm. Mogą być mocowane bezpośrednio na ścianie bez obudowy. Możliwość stosowania samozaciskowych opasek kablowych i opasek ze wskaźnikiem docisku U U U Pak. Nr ref. Szyny miedziane Szyny płaskie sztywne, otworowane Przekrój I dopszczalny Otwory gwintowane Długość (A) Ø mm Skok x M x M Złącza do szyn miedzianych z otworami gwintowanymi lub 2 przewody od 1,5 do 10 mm 2 (dostarczane z wkrętami Ø5 mm) Szyna miedziana pełna Przekrój I dopszczalny (A) Długość x ,5 Złącza do przewodów ochronnych, nr ref ,5 do 4 mm do 16 mm do 35 mm 2 (dostarczane z wkrętami M6 CHC Ø5 mm) Wyłącznik krańcowy drzwi Stosowany m.in. do wyłączania klimatyzacji i włączania oświetlenia po otwarciu drzwi A 240 V. Zestyki 1 NC + 1 NO. Dla obudów Atlantic i Marina. Dostarczany z uchwytami montażowymi. Wizjer w drzwiach szafy (na zawiasach) Rama aluminiowa anodyzowana. Szyba z poliwęglanu o grubości 3 mm. Uszczelka neoprenowa. Zamknięcie kluczem 455. Maks. kąt otwarcia 120. Dostarczane z szablonem do otworowania. Chronią przed dostępem osób nieuprawnionych do wnętrza obudowy, umożliwiając kontrolę wzrokową zainstalowanych urządzeń. Wymiary zewnętrzne Wymiary okna Gł. Wys. Szer. Gł. Wys. Gł Samoprzylepna kieszeń na dokumenty Otwarta RAL 7035 Wymiary zewnętrzne Wymiary wewnętrzne Szer. Wys. Szer. Wys. Gł Zamykana RAL Sztywna, z tworzywa sztucznego, IP 50. Wymiary wewnętrzne: 324 x 120 x 18 mm Przezroczysta Elastyczna, z tworzywa sztucznego A4 320 x 220 mm Ogranicznik drzwi do metalowych obudów Atlantic Blokada drzwi przy 90. Dostarczany z wkrętami. 1. Jeden przewód ochronny na złącze (zalecenie) 2. Tylko dla metalowych obudów Atlantic 18

21 Atlantic zestawy montażowe i drzwi wewnętrzne Możliwość montażu wkładki bębenkowej mocowane w obudowie nr ref (str. 10) Tabela doboru obudów i wyposażenia str. 8 9 Dane techniczne str mocowane w obudowie metalowej Atlantic nr ref (str. 10) z nr ref Pak. Nr ref. Zestawy do montażu aparatury modułowej z osłonami izolacyjnymi RAL 7035 Wsporniki montażowe TH 35 o głębokości 15 mm. Dostarczane wraz z profilami i osłonami czołowymi. Odstęp między drzwiami a osłoną czołową w obudowach Atlantic, Atlantic do przemysłu spożywczego oraz obudów Marina: głębokość 200 mm: 70 mm, głębokość 250 mm: 80 mm, głębokość 300 mm: 90 mm. Materiał samogasnący 750 C zgodnie z IEC/EN Do obudów (Wys. x Szer. x Głęb.) 400 x 300 x modułów (3 rzędy po 10) Dostarczane z 1 zaślepką. 500 x 400 x modułów (3 rzędy po 16) Dostarczane z 1 zaślepką. 600 x 400 x modułów (3 rzędy po 16) Dostarczane z 1 zaślepką. 700 x 500 x moduły (4 rzędy po 21) Dostarczane z 1 zaślepką. 800 x 600 x modułów (4 rzędy po 27) Dostarczane z 2 zaślepkami. Możliwość zamontowania w 1-szym rzędzie podstawy montażowej o nr ref x 800 x modułów (5 rzędów po 38) Dostarczane z 2 zaślepkami. Możliwość zamontowania w 1-szym rzędzie podstawy montażowej o nr ref x 800 x modułów (6 rzędów po 38) Dostarczane z 2 zaślepkami. Możliwość zamontowania w 1-szym rzędzie podstawy montażowej o nr ref Pasek zaślepek modułów, długość 684 mm Pak. Nr ref. Podstawy montażowe Do montażu DPX 3 160, Vistop 160 A lub DPX-IS 250 (63 do 250 A), w obudowach 800 x 600 mm Do montażu 1, 2 lub 3 DPX 3 160, DPX 3 250, Vistop 160 A lub DPX-IS 250 (63 do 250 A) w obudowach 1000 x 800 mm lub 1200 x 800 mm. Drzwi wewnętrzne izolacyjne RAL 7035 Do bezpośredniego montażu w obudowach Marina oraz przy użyciu nr ref w obudowach Atlantic. IP XXB. Poliester wzmacniany włóknem szklanym. Materiał samogasnący 960 C zgodnie z IEC/EN Grubość: 4 mm. Kolor RAL Regulowana odległość pomiędzy drzwiami zewnętrznymi i wewnętrznymi w zakresie: - 42 do 50 mm dla szafek Atlanic, mm dla szafek Marina. Drzwi odwracane, zawiasy zabezpieczone przed wypadaniem. Dostarczane z 1 zamkiem double bar dla szafek o wysokości od 400 do 600 mm. Z dwoma zamkami dla szafek o wysokości od 700 mm. Do obudów wys. x szer. Wym. wys. x szer. Wym. użytkowe wys. x szer x x x x x x x x x x x x x x x x x x x x x 640 Akcesoria Zestaw do montażu drzwi wewnętrznych izolacyjnych w obudowach Atlantic. Drzwi wewnętrzne metalowe str

22 Atlantic wsporniki TH 35, profile montażowe Atlantic akcesoria do zamykania Zestaw montażowy z profilami Lina 25 i wspornikami TH 35 B Profile montażowe Lina 25 i profile do przycinania Nr ref /51/52/ Nr ref /54/55/56 Nr ref / D C Nacięcie 1: Nacięcie do długości profilu x skok 25, 2 pozostałe do profili o nr ref /51/52/53/54/55/56 Wsporniki montażowe Nr ref Nr ref /81/82/83/84/85/86 i Nr ref Nr ref A Wymiary obudowy Wys. x Szer Długość profilu A Długość wspornika D B 8.5 Montaż zestawu C 300 x x x x x x x x x x x x x x x x x x x x x x x x Pak. Nr ref. Korpusy i dźwignie zamków Wymienne we wszystkich obudowach Atlantic i Marina Korpus metalowy Dźwignia (z zaślepką) Dźwignia z wkładką 2433 A Uchwyty na kłódkę Możliwość zamocowania 3 kłódek o nr ref Maks. średnica pałąka kłódki: Ø6 mm Do mocowania na dźwigniach lub klamkach Atlantic i Marina. Stal malowana RAL Uchwyt na kłódkę ze stali nierdzewnej. Do obudów Marina o wysokości od 400 mm. Możliwość założenia do 3 kłódek Ø6. Zatrzaski Do obudów Marina Do obudów Atlantic 1 drzwiowych Wkładki metalowe specjalne Do obudów Atlantic i Marina Trójkątna, męska, 6,5 mm Trójkątna, męska, 8 mm Trójkątna, męska, 9 mm Typu double bar Wkładki bębenkowe z kluczami Do obudów Atlantic i Marina. Dostarczane z 2 kluczami. Dla klucza nr.: E A A Zestaw 2 kluczy 2433 A Klucze metalowe do wkładek specjalnych Kwadratowy, żeński, 6 mm Trójkątny, męski, 6,5 mm Trójkątny, męski, 8 mm Trójkątny, męski, 9 mm Do zamka double bar Klucz wielofunkcyjny: do wkładki kwadratowej, męskiej, 8 mm, do wkładki kwadratowej, męskiej, 6 mm, do wkładki trójkątnej, męskiej, 6,5 mm, do wkładki double bar. 1: Obudowy Marina: prosimy o kontakt 20

23 Atalntic profile montażowe, wsporniki i akcesoria do mocowania obudów Do mocowania zestawów montażowych i akcesoriów do prowadzenia przewodów. Pak. Nr ref. Profile do przycinania Lina Długość 3 m profil ( Profil o przekroju C Profil U Szyny do przycinania Długość 2 m Niesymetryczna 1 EN Symetryczna 4 EN , głębokość 7,5 mm Symetryczna 2, głębokość 15 mm Profil o przekroju U Symetryczna 3, głęb. 7,5 mm, otworowana Symetryczna 3, głęb. 15 mm, otworowana Wspornik kątowy Zestaw 2 wsporników do montażu szyn pod kątem do 45. Dostarczany z 4 śrubami M6, nakrętkami i podkładkami. Akcesoria montażowe Do płyt pełnych Używać wkrętaka PZ Nr Śruba samogwintująca CBL Z 5,5 x Śruba nawiercająca samogwintująca CBL Z 5,5 x 19 Do płyt Lina 12, Nit plastyczny wzmacniany Ø6 mm do otworów Śruba z łbem H 4,8 x 16 mm nawiercająca samogwintująca do Ø3,3 mm Kapturki izolacyjne do główek śrub o nr ref Do płyt perforowanych Lina 25 Klipsy-nakrętki dostarczane bez śrub Do śrub M Do śrub M Do śrub M6 Do konstrukcji szaf i wsporników wielofunkcyjnych Klipsy-nakrętki ze sworzniami zapewniającymi ciągłość uziemienia Do śrub M Do śrub M8 Na szynach EN Fixobar do śrub M Fixobar do śrub M Fixobar do śrub M6 Pak. Nr ref. Akcesoria montażowe (cd.) Adapter Do montażu na szynie 1 aparatów montowanych na szynę 2. Szerokość 17 mm. Zwiększa głębokość całkowitą o 6 mm. Na szynach EN Do śrub M Do śrub M6 Na szynach EN Zaczep o szerokości 10 mm. Otwory gwintowane pod śruby M Zaczep o szerokości 17,5 mm. Otwór bez gwintu 3,8 mm. Dostarczana ze śrubą Ø3,5 mm. Długość 13 mm Zaczep o szerokości 35 mm. Otwory pod śruby M4 i M Zaczep Fixomega. Do śrub M4. Na profil o przekroju C Zapinka do śrub M6. Koszyczek z nakrętką Do montażu w otworze kwadratowym 8,3 x 8,3 mm M M M6 Śruby z podkładką dociskową Śruby M6-10 HF z podkładką dociskową 1. Możliwość zastosowania również na płytach perforowanych Lina 25
