1 PROJEKT BUDOWLANY UPROSZCZONY Nazwa inwestycji: REMONT PRZEPUSTU FI 800 W CIAGU DW NR 523 GARDEJA-TRUMIEJE W M. CZARNE DOLNE Działki: 500 Inwestor: ZDW RDW w Sztumie Ul. Żeromskiego Sztum Projekt nie wymaga sprawdzenia pod względem zgodności z przepisami, w tym technicznobudowlanymi, przez osobę posiadającą uprawnienia budowlane do projektowania bez ograniczeń. Projekt zalicza się do obiektów budowlanych o prostej konstrukcji (art. 20 ust. 3 pkt 2 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (t. j. Dz. U. z 2013 r. poz z późn. zm.) Wyszczególnienie Projektował: Imię i nazwisko, nr uprawnień inż. Arkadiusz Gołębiewski upr. nr 388/Gd/2002 Podpis Maj 2015 r

2 Spis treści 1.0 Podstawa opracowania 2.0 Ogólny opis inwestycji 3.0 Opis stanu istniejącego 4.0 Stan Projektowy 5.0 Wpływ projektowanej inwestycji na środowisko 6.0 Zakres wykonywanych czynności 7.0 Harmonogram robót 8.0 Rysunki - Plan sytuacyjny - Przekroje konstrukcyjne

3 OPIS TECHNICZNY Remont przepustu fi 800 w ciągu DW nr 523 Gardeja- Trumieje w m. Czarne Dolne 1. Podstawa opracowania Umowa z Inwestorem Aktualny podkład wysokościowy w skali 1:1000 Wstępne uzgodnienia z inwestorem Obowiązujące normy i przepisy Pomiary uzupełniające w maju Ogólny opis inwestycji Przedmiotem opracowania jest projekt remontu przepustu fi 800 w ciągu drogi wojewódzkiej nr 523 Gardeja Trumieje w km Inwestycja przebiega przez działki nr : -500 obręb Czarne Dolne 3.0 Opis stanu istniejącego Istniejący przepust to obiekt rurowy jednootworowy fi 800 betonowy, długości 14,00 m znajdujący się w ciągu drogi wojewódzkiej nr 523. Obiekt nie posiada chodników ani barier, zlokalizowana na nim jezdnia ma szerokość 5,5 m. Obiekt jest w złym stanie technicznym, nastąpiło przesuniecie (rozszczelnienie) poszczególnych elementów rury, w połowie przepustu nastąpiło zarwanie rur co spowodowało niedrożność obiektu (zdjęcie nr 1). W wyniku zarwania nastąpiła deformacja jednego pasa drogi, która wymaga corocznej naprawy (zdjęcie nr 2). Przepust służy do odprowadzenia wód spuszczanych siecią fi 500 od strony północnej dalej do rowów melioracyjnych, ciek jest w stanie suchym. Studnia rewizyjna fi 1200 łącząca przepust z siecią fi 500 jest w złym stanie (zdjęcie nr 3)

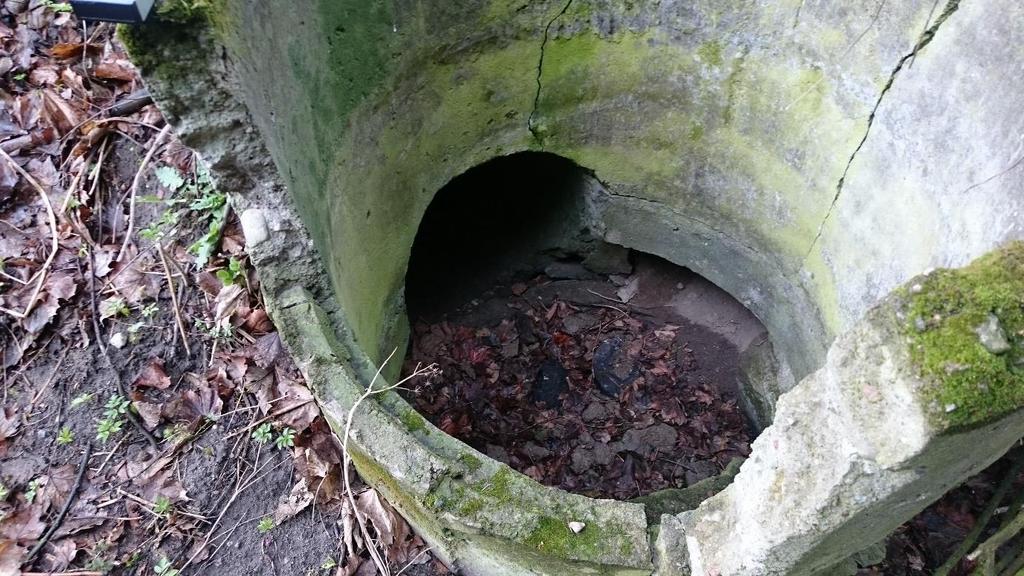

4 Zdjęcie nr 1 Zdjęcie nr 2

5 Zdjęcie nr 3 Awaryjny stan techniczny obiektu powoduje, że przepust należy wyremontować. 4.0 Stan Projektowy Projektuje się przepust jednootworowy fi 800 z rur HDPE długości 15,00 m. Odtwarza się studnie rewizyjną z kręgów betonowych fi 1200, w obrębie wlotu i wylotu studnia będzie murowana z elementów betonowych. Przy wylocie przepustu projektuje się wzmocnienie skarpy kamieniem polnym w obramowaniu z opornika oraz utwardzenia rowu kamieniem polnym na długości 3 mb. Oś przepustu krzyżuje się ze styczną główna istniejącej osi jezdni pod kątem α= 78 o. Rzędna wlotu i wylotu jest zachowana w stanie pierwotnym. 4.1 Parametry projektowane - rura HDPE fi 800, klasa sztywności SN8 - długość przepustu 15 mb - szerokość części jezdnej 5,5 mb - szerokość poboczy 1,25 mb

6 4.2 Konstrukcja nawierzchni Przepust -grunt zasypowy -przepust HDPE fi 800 SN8 -Ława żwirowa 50 cm -geowłoknina o gramaturze min 200g/m2 -grunt rodzimy Odtworzenie nawierzchni DW 523 -warstwa ścieralna z AC11S 4 cm -warstwa wiążąca AC16W 6 cm -Podbudowa z KŁSM 0-31,5 mm gr 20 cm -stabilizacja gruntu cementem Rm=2,5 MPa gr. 15 cm Wzmocnienie skarpy -kamień polny fugowany zaprawą cementową -podbudowa betonowa C 8/10 gr 15 cm 4.3 Organizacja ruchu Projektuje się wykonanie przepustu w całości. Ruch odbywać się będzie objazdami. Wykonawca wykona projekt organizacji ruchu na czas remontu przepustu. 5.0 Wpływ projektowanej inwestycji na środowisko Projektowany remont będzie miał neutralny wpływ na środowisko naturalne. 6.0 Zakres wykonywanych czynności -rozbiórka nawierzchni i przepustu -Wykonanie ławy pod przepust i budowa studni fi 1200

7 - wykonanie przepustu -zasypka i odtworzenie podbudowy drogi - umocnienie skarp i rowu kamieniem polnym, wykonanie korytek betonowych - roboty bitumiczne, montaż bariery drogowej 7.0 Harmonogram robót - wykonanie przepustu p 14 dni -roboty drogowe 10 dni -roboty wykończeniowe 5 dni

8 Oświadczenie o sporządzeniu projektu budowlanego Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca1994 Prawo budowlane (t.j.dz.u. z 2006 Nr 156 poz.1118, Nr 170 poz oświadczam,że projekt pt. Remont przepustu fi 800 w ciągu DW nr 523 Gardeja-Trumieje w m. Czarne Dolne został wykonany zgodnie z umową, obowiązującymi przepisami oraz zasadami wiedzy technicznej i w stanie kompletnym z punktu widzenia celu, któremu ma służyć.
