JAKOŚĆ W KAŻDYM DETALU

Transkrypt

1 EKSTRUDERY RĘCZNE

2 JAKOŚĆ W KAŻDYM DETALU - Unikalne, opatentowane rozwiązanie z pomiarem temperatury bezpośrednio w masie. - Oddzielna regulacja temperatury dla powietrza i masy z nadzwyczaj małymi odchyłkami od temperatury zadanej powietrza i masy, także w trybie stand-by. - Niewielki ciężar dzięki zastosowaniu lekkich materiałów konstrukcyjnych. - Bezstopniowe, indywidualne ustawianie rękojeści. - Znacząco mniej części zużywających się w trakcie eksploatacji jak w innych ekstruderach, np. zespół wciągający. - Modele Mini do 3007 wyposażone są w zintegrowany stojak (patrz ilustracje). - Ekstrudery posiadają zabezpieczenie przed uruchomieniem na zimno spełniajace dwie funkcje: a) ochrona ślimaka przed uszkodzeniem, b) wykluczenie błędów spawania spowodowanych wahaniem temperatury. - Wyświetlacz cyfrowy z jednoczesnym odczytem temperatury zadanej i rzeczywistej dla powietrza i masy. - Własna dmuchawa powietrza zapewnia wymagany wydatek powietrza (minimum 300l/min). - Zintegrowany płaszcz termiczny pomiędzy korpusem a napędem. - Zapewniony długi czas bezawaryjnej pracy napędu. Wbudowany zespół napędowy i dmuchawa są profesjonalne i sprawdzone w ekstremalnych warunkach. - Szeroki program wyposażenia dodatkowego : buty spawalnicze obracalne o 360 dla wszystkich modeli estruderów, głowice kątowe (45 /90 ) umożliwiające spawanie w trudno dostepnych miejscach. - Rozbudowana oferta programowa dzięki modułowej budowie. 2 Zmiany techniczne zastrzeżone.

3 EKSTRUDERY RĘCZNE Mini Air CS Nr zamów.: DX W 0,5-1,1 kg/h PE-PP 4,8 kg 480 x 100 x 340 mm Mini CS Nr zamów.: DX W 0,5-1,1 kg/h PE-PP-PVDF-PVC 5,0 kg 480 x 100 x 340 mm Nr zamów.: Mini CSP DX 281.CSP 2640 W 0,5-1,6 kg/h PE-PP 5,5 kg 510 x 100 x 370 mm Zmiany techniczne zastrzeżone. 3

4 EKSTRUDERY RĘCZNE 1507 CS Nr zamów.: DX W 1,8 kg/h PE - PP 5,5 kg 540 x 120 x 340 mm 2007 CS Art.-Nr.: / Item No.: DX W 1,8 kg/h PE PP PVC - PVDF 7,0 kg 530 x 120 x 340 mm 3007 CS Nr zamów.: DX 262 Napiecie 3700 W 3,0 kg/h PE PP PVC - PVDF 7,9 kg 580 x 120 x 340 mm 4 Zmiany techniczne zastrzeżone.

5 EKSTRUDERY RĘCZNE 5002 CS Nr zamów.: DX 210 / 400 V 5300 W 5,0 kg/h PE-PP 11,8 kg 660 x 126 x 448 mm 6007 CS-P Nr zamów.: DX 275 / 400 V 5300 W 6,0 kg PE-PP 12,5 kg 660 x 127 x 365/600 mm Na zamówienie dostępne są także wersje dostosowane do zasilania z zewnetrznego źródła powietrza Zmiany techniczne zastrzeżone. 5

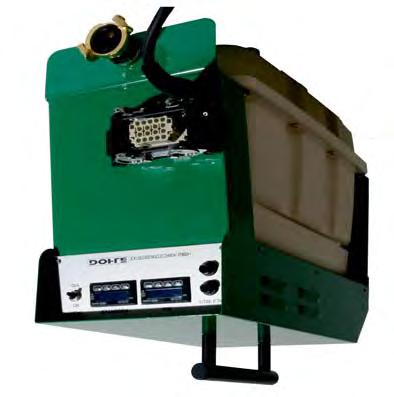

6 EKSTRUDERY PRZEMYSŁOWE Nr zamów.: 5007 C DX x 400 V 6000 W 5,0 kg/h PE-PP 16 kg 846 x 267 x 242 mm Nr zamów.: 6007 CP DX256 3 x 400 V 6000 W 6,0 kg/h PE - PP 17,8 kg 852 x 267 x 242/430 mm Skrzynka sterująca do ekstruderów 5007 C / 6007 CP HD28 Do zastosowań profesjonalnych przy spawaniu szczególnie grubych materiałów polecamy ekstrudery z gorącym przewodem ekstruzyjnym. Urządzenie to charakteryzuje bardzo wysoka wydajność i wygodna obsługa. Mobilny ekstruder tej konstrukcji dysponuje wydajnością 12 kg/h. Głowica spawają prowadzona jest ręcznie. Jest ona połączona z ekstruderem za pomocą ogrzewanego przewodu ciśnieniowego. 6 Zmiany techniczne zastrzeżone.

7 EKSTRUDERY RĘCZNE MICRO - najmniejszy i najlżejszy ekstruder na świecie - niewielki ciężar tylko 2,3 kg przy wydajności max. 0,5 kg/h - skrzynka sterująca ze sprężarką z przewodem powietrza 8 m - ustawianie temperatury masy (pomiar w masie), temperatury powietrza i wydajności Wersja standard Zalety w stosunku do spawania gorącym powietrzem: - wyższa prędkość spawania - wyższa jakość spawu - wyjątkowo lekka praca Wykonanie specjalne z dyszą łączenia wstępnego Zmiany techniczne zastrzeżone. 7

8 EKSTRUDERY RĘCZNE Micro podczas łączenia wstępnego płyty w zbiorniku. Micro podczas spawania płyty PCV. Micro Nr zamówienia.: DX W 0,1-0,5 kg(h PE-PP-PVDF-PVC-ECTFE 2,3 kg 410 x 75 x 100 mm 8 Zmiany techniczne zastrzeżone.

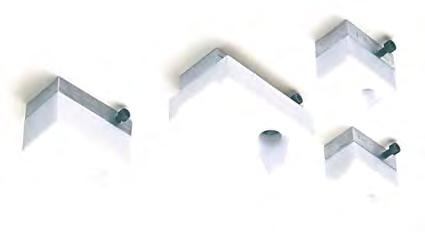

9 BUTY SPAWALNICZE DO MINI S = grubość płyty Spoina pachwinowa Spoina narożna Grubość płyty Nr zamów. 5-6 D D D D-0830 Grubość płyty Nr zamów. 5-8 D D-0838 Spoina V Spoina nasypowa Grubość materiału Nr zamów. 5-6 D D D D-0834 Szerokość spawu Nr zamów. 20 D D-0836 Buty surowe Nr zamów. Wielkość 30 x 40 x 30 mm D-0842 D = 30 mm D-0843 Buty specjalne Nr zamów. okrągłe D = 10 mm D-0839 D = 15 mm D-0840 D = 20 mm D-0841 Zmiany techniczne zastrzeżone. 9

10 BUTY SPAWALNICZE DO S = grubość płyty Spoina pachwinowa Spoina narożna Grubość płyty Nr zamów. 5-6 D D D D-0830 Grubość płyty Nr zamów. 5-8 D D-0838 Spoina nasypowa Spoina V Grubość Nr zamów. materiału 5 8 D D D D D D D D D 0191 Szerokość spawu Buty specjalne okrągłe Nr zamów. 25 D D D D Nr zamów. D=15mm D-0600 D=20mm D-0366 D=25mm D-0337 Buty surowe Nr zamów. Größe / Dimensions 30 x 30 x 45 mm D x 40 x 50 mm D x 45 x 45 mm D x 55 x 80 mm D-0247 D = 35 mm D Zmiany techniczne zastrzeżone.

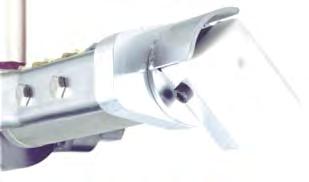

11 WYPOSAŻENIE Odwijarka do drutu na 1 szpulę Odwijarka do drutu na 2 szpule Nr zamów. D-0894 Nr zamów. D-0237 Skrzynka transportowa na ekstruder ręczny Nr zamów. D-0965 Mini Nr zamów. D Nr zamów. D But spawalniczy obracalny Multi Fix Głowica kątowa 45 Głowica kątowa 90 Nr zamów. DX Nr zamów. DX Nr zamów. DX Nr zamów. DX Nr zamów. DX Nr zamów. DX Nr zamów. DX Nr zamów. DX Nr zamów. DX Nr zamów. DX Nr zamów. DX Zintegrowany stojak do serii Mini oraz Opracowujemy indywidualne rozwiązania dopasowane do potrzeb klienta. Zdjęcia pokazują przykłady wersji specjalnych przystosowanych do spawania w ekstremalnie ciasnych warunkach. Zmiany techniczne zastrzeżone. 11

12 Tu nas Państwo znajdziecie... Herz GmbH Kunststoff- & Wärmetechnologie Biberweg 1 DE Neuwied Tel.: +49 (0) Fax: +49 (0) info@herz-gmbh.com Herz GmbH Kunststoff- & Wärmetechnologie Am Arenberg 26a DE Gablingen Tel.: +49 (0) Fax: +49 (0) robert.einberger@herz-gmbh.com Herz Austria GmbH Kunststoff- & Wärmetechnologie Gleinser Weg 27 AT Schönberg / Tirol Tel.: +43 (0) Fax: +43 (0) herz.schoenberg@herz-gmbh.com Herz Austria GmbH Kunststoff- & Wärmetechnologie Johann-Galler-Str. 20 IZ NÖ - Nord AT Wolkersdorf i. Weinviertel Tel.: +43 (0) Fax: +43 (0) herz.wolkersdorf@herz-gmbh.com Herz Hungária Kft. Műanyag- és hőlégtechnika Pesti úti iparterület HRSZ.: 3335 HU Üllő Tel.: +36 (06) Fax: +36 (06) herz@herz-hungaria.hu Herz Polska Sp.z o. o. Technologie obróbki tworzyw sztucznych ul. Wiertnicza 110 PL Warszawa Tel.: +48 (0) Fax: +48 (0) herz.polska@herz-gmbh.com Herz Bulgaria OOD Boul. Assen Yordanov 10 BG 1592 Sofia Tel.: +359 (0) Fax: +359 (0) office@herz-bulgaria.com Kursy szkoleniowe w siedzibie naszej firmy - 24-godzinny serwis
