1 Przedsiębiorstwo Usług Pożarniczych TECHNO-POŻ Opole, ul. Wrocławska 118 tel/fax , , e:mail - technopoz@techno-poz.pl, www. techno-poz.pl EKSPERTYZA TECHNICZNA w zakresie innego spełnienia wymagań dotyczących bezpieczeństwa pożarowego, warunków technicznych i ewakuacji Obiekt: Dom Pomocy Społecznej Lokalizacja: Kietrz, Plac Biskupa Konrada 1 Inwestor: Dom Pomocy Społecznej Klisino Lisięcice Zleceniodawca: Dom Pomocy Społecznej Klisino Lisięcice Wykonawca: P.U.P. TECHNO-POŻ Opole, ul. Wrocławska 118 Podstawa: Umowa/Zlecenie Opracowali mgr Irena Kowalczyk uprawniona do wykonywania zadań z zakresu ochrony przeciwpożarowej mgr inż. Jan Koziuk rzeczoznawca do spraw zabezpieczeń przeciwpożarowych inż. Józef Chamielec rzeczoznawca budowlany Opole, październik 2012r

2 Spis treści 1. Przedmiot, zakres i cel opracowania Podstawy opracowania ekspertyzy 5 2. Ogólna charakterystyka (stan istniejący) Parametry obiektu Podział funkcjonalny budynku Konstrukcja budynku Wysokość budynku Usytuowanie budynku Instalacje użytkowe Wymagania przeciwpożarowe dla elementów wykończenia wnętrz i wyposażenia stałego Kategoria zagrożenia ludzi Ocena zagrożenia wybuchem pomieszczeń oraz przestrzeni zewnętrznych Podział obiektu na strefy pożarowe Klasa odporności pożarowej budynku oraz klasa odporności ogniowej i stopień rozprzestrzenienia ognia elementów budowlanych Warunki ewakuacji Oznakowania ewakuacyjne Przeciwpożarowe klapy odcinające Oświetlenie awaryjne Przeciwpożarowy wyłącznik prądu Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych Wyposażenie w gaśnice Wyposażenie w hydranty wewnętrzne Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru Drogi pożarowe Wykaz niezgodności z przepisami warunków technicznych Analiza proponowanych zabezpieczeń oraz możliwy przebieg zdarzeń podczas pożaru 30 TECHNO-POŻ 2

3 19. Wymagania, które zostaną wykonane Zestawienie wymagań, które nie zostaną spełnione w zakresie warunków technicznych Proponowane zabezpieczenia w ramach odstępstwa Uwagi końcowe 38 Załączniki - Upoważnienie - Opłata skarbowa - Uzgodnienie z Wojewódzkim Konserwatorem Zabytków ZN JP - Plan zagospodarowania - Rzuty kondygnacji - Przekrój budynku - Informacja terenowo-oprawna obręb Kietrz - Raport symulacji ewakuacji - Protokół z badania sieci hydrantowej zewnętrznej TECHNO-POŻ 3

4 1. Przedmiot i cel opracowania Przedmiotem opracowania jest ekspertyza pożarowa dotycząca warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie dla budynku Domu Pomocy Społecznej w Kietrzu przy placu Biskupa Konrada 1 - pod kątem zastosowania rozwiązań zastępczych do obowiązujących przepisów z zakresu ochrony przeciwpożarowej, warunków technicznych i ewakuacji. 1. Zgodnie z 2 ust. 3a rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późniejszymi zmianami) wymagania o których mowa mogą być spełnione w sposób inny niż podany w rozporządzeniu, stosownie do wskazań ekspertyzy technicznej albo rzeczoznawcy do spraw zabezpieczeń przeciwpożarowych, i uzgodnione z właściwym komendantem wojewódzkim Państwowej Straży Pożarnej, odpowiednio do przedmiotu tej ekspertyzy. 2. Zgodnie z 1 ust. 2 rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719) W przypadkach szczególnie uzasadnionych uwarunkowaniami lokalnymi, wskazanymi w ekspertyzie technicznej rzeczoznawcy do spraw zabezpieczeń przeciwpożarowych, dopuszcza się, w uzgodnieniu z właściwym miejscowo komendantem wojewódzkim Państwowej Straży Pożarnej, stosowanie rozwiązań zamiennych w stosunku do wymienionych w 19. Zastosowane pojęcia na potrzeby opracowania: rozwiązania zastępcze rozwiązania spełniające wymagania w zakresie bezpieczeństwa pożarowego w inny sposób niż określono w przepisach techniczno-budowlanych, zapewniające akceptowalny poziom bezpieczeństwa ludzi i mienia; rozwiązania zamienne rozwiązania spełniające wymagania w zakresie bezpieczeństwa pożarowego w inny sposób niż określono w przepisach przeciwpożarowych, zapewniające nie pogorszenie warunków ochrony przeciwpożarowej. TECHNO-POŻ 4

5 1.1. Podstawy opracowania ekspertyzy 1) Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane (Dz. U. Nr 156 z 2006 r., poz z późniejszymi zmianami); 2) Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (Dz. U. Nr 81, poz. 351 z późniejszymi zmianami); 3) Ustawa z dnia 24 sierpnia 1991 roku o Państwowej Straży Pożarnej (Dz. U. Nr 88, poz. 400 z późniejszymi zmianami); 4) Ustawa z dnia 17 czerwca 2005 r. o zmianie ustawy Prawo Budowlane oraz o zmianie niektórych innych ustaw (Dz. U. Nr 113 poz. 954); 5) Ustawa Prawo Budowlane z dnia 7 sierpnia 1994 r. (Dz. U. Nr 207 z 2003 r. Poz z późniejszymi zmianami); 6) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719); 7) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późniejszymi zmianami); 8) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 lipca 2009 r. w sprawie uzgodnienia projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 119, poz. 998); 9) Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 124, poz. 1030); 10)Procedury organizacyjno-techniczne w sprawie spełnienia wymagań z zakresie bezpieczeństwa pożarowego w inny sposób niż to określono w przepisach techniczno-budowlanych, w przypadkach wskazanych w tych przepisach oraz stosowanie rozwiązań zamiennych, zapewniających niepogorszenie warunków ochrony przeciwpożarowej, w przypadkach wskazanych w przepisach przeciwpożarowych. Komenda Głowna PSP Biuro Rozpoznawania Zagrożeń; 11)Wizje i oględziny obiektu; 12)Pełnomocnictwa 13)Zlecenie. TECHNO-POŻ 5

6 2. Ogólna charakterystyka (stan istniejący) Obiekt znajdujący się w Kietrzu przy placu Biskupa Konrada 1 przeznaczony jest do użytku publicznego. Budynek usytuowany jest w strefie ochrony konserwatorskiej i z tego względu będzie wymagał uzgodnienia wykonywanej ekspertyzy. Budynek użytkowany był jako Zakład Opiekuńczo-Leczniczy. Budynek dwukondygnacyjny z poddaszem nieużytkowym. Obiekt w 100% podpiwniczony. Podpiwniczenie przeznaczone będzie na pomieszczenia użytkowe. Z konstrukcji budynku wynika, że składa się on z dwóch części. Pierwsza cześć najprawdopodobniej powstała jako samodzielny budynek o ścianach zewnętrznych grubości od 76 cm 66 cm do którego dobudowano cześć wschodnią różniąca się znacznie grubościami ścian co ewidentnie świadczy o rozbudowie w drugim etapie. Obiekt Domu Pomocy Społecznej użytkowany będzie przez osoby wymagające opieki. W budynku najprawdopodobniej podopiecznymi będą tylko sami mężczyźni w ilości 77 osób. W obiekcie nie występują pomieszczenia przeznaczone dla więcej niż 6 osób z wyjątkiem pomieszczenia jadalni. W obiekcie nie będą występowały pomieszczenia przeznaczone dla więcej niż 50 osób nie będących ich stałymi użytkownikami. Budynek Domu Pomocy Społecznej w Kietrzu przy placu Biskupa Konrada 2.1. Parametry obiektu: - powierzchnia zabudowy: 588,00 m 2, - powierzchnia użytkowa: 1479,26 m 2, - powierzchnia użytkowa parteru: 499,39 m² - powierzchnia użytkowa pierwszego piętra: 524,73 m², - powierzchnia użytkowa piwnicy: 455,14 m². TECHNO-POŻ 6

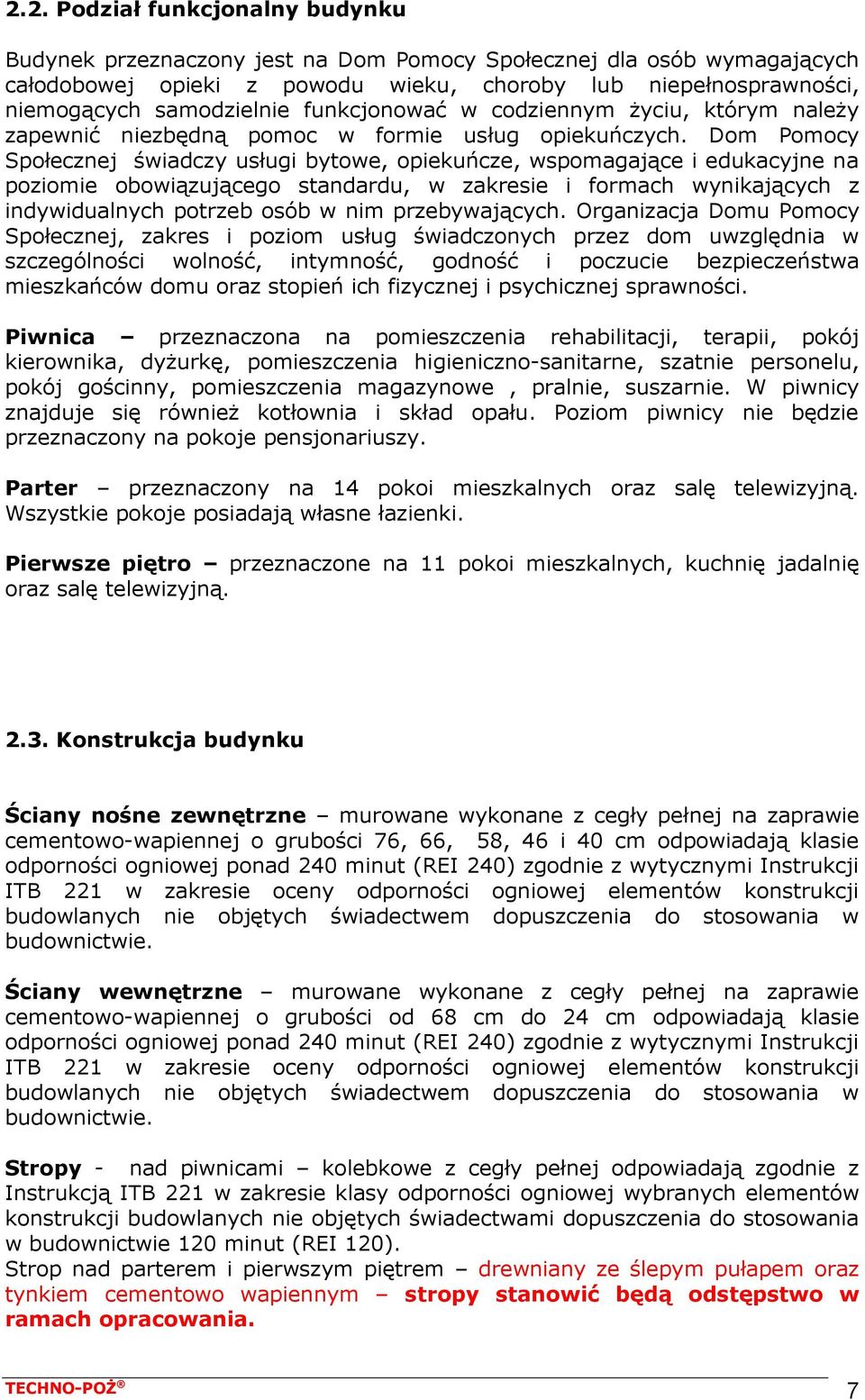

7 2.2. Podział funkcjonalny budynku Budynek przeznaczony jest na Dom Pomocy Społecznej dla osób wymagających całodobowej opieki z powodu wieku, choroby lub niepełnosprawności, niemogących samodzielnie funkcjonować w codziennym życiu, którym należy zapewnić niezbędną pomoc w formie usług opiekuńczych. Dom Pomocy Społecznej świadczy usługi bytowe, opiekuńcze, wspomagające i edukacyjne na poziomie obowiązującego standardu, w zakresie i formach wynikających z indywidualnych potrzeb osób w nim przebywających. Organizacja Domu Pomocy Społecznej, zakres i poziom usług świadczonych przez dom uwzględnia w szczególności wolność, intymność, godność i poczucie bezpieczeństwa mieszkańców domu oraz stopień ich fizycznej i psychicznej sprawności. Piwnica przeznaczona na pomieszczenia rehabilitacji, terapii, pokój kierownika, dyżurkę, pomieszczenia higieniczno-sanitarne, szatnie personelu, pokój gościnny, pomieszczenia magazynowe, pralnie, suszarnie. W piwnicy znajduje się również kotłownia i skład opału. Poziom piwnicy nie będzie przeznaczony na pokoje pensjonariuszy. Parter przeznaczony na 14 pokoi mieszkalnych oraz salę telewizyjną. Wszystkie pokoje posiadają własne łazienki. Pierwsze piętro przeznaczone na 11 pokoi mieszkalnych, kuchnię jadalnię oraz salę telewizyjną Konstrukcja budynku Ściany nośne zewnętrzne murowane wykonane z cegły pełnej na zaprawie cementowo-wapiennej o grubości 76, 66, 58, 46 i 40 cm odpowiadają klasie odporności ogniowej ponad 240 minut (REI 240) zgodnie z wytycznymi Instrukcji ITB 221 w zakresie oceny odporności ogniowej elementów konstrukcji budowlanych nie objętych świadectwem dopuszczenia do stosowania w budownictwie. Ściany wewnętrzne murowane wykonane z cegły pełnej na zaprawie cementowo-wapiennej o grubości od 68 cm do 24 cm odpowiadają klasie odporności ogniowej ponad 240 minut (REI 240) zgodnie z wytycznymi Instrukcji ITB 221 w zakresie oceny odporności ogniowej elementów konstrukcji budowlanych nie objętych świadectwem dopuszczenia do stosowania w budownictwie. Stropy - nad piwnicami kolebkowe z cegły pełnej odpowiadają zgodnie z Instrukcją ITB 221 w zakresie klasy odporności ogniowej wybranych elementów konstrukcji budowlanych nie objętych świadectwami dopuszczenia do stosowania w budownictwie 120 minut (REI 120). Strop nad parterem i pierwszym piętrem drewniany ze ślepym pułapem oraz tynkiem cementowo wapiennym stropy stanowić będą odstępstwo w ramach opracowania. TECHNO-POŻ 7

8 Dach o konstrukcji drewnianej krowiowo-płatwiowej dwuspadowy. Pokrycie dachowe stanowi blacha ułożona na oszalowanej deskami połaci dachowej. Konstrukcja drewniana zostanie zabezpieczona ogniochronnie do stopnia nierozprzestrzeniania ognia (NRO). Schody wewnętrzne monolityczne żelbetowe spełniają wymagania klasy odporności ogniowej 60 minut (R 60), dwubiegowe. Schody występują tylko w jedynej klatce schodowej. Szerokość biegów wynosi 1,49 m przy wymaganych 1,2 m. Szerokość spocznika wynosi 1,81 m przy wymaganiach 1,5 m. Ilość stopni w jednym biegu wynosi od 5 do 9 i nie przekracza dopuszczalnych 17 stopni Wysokość budynku Wysokość budynku mierzona jest od poziomu terenu przy najniżej położonym wejściu do obiektu lub jego części znajdującej się na kondygnacji nadziemnej do górnej powierzchni najwyżej położonego stropu, łącznie z grubością izolacji cieplnej i warstwy ją osłaniającej. Teren działki, na której znajduje się obiekt jest zróżnicowany w zakresie rzędnej terenu. Działka w tylnej części obiektu posiada niespełna jedno metrowy uskok terenu. Jako pierwszą kondygnację nadziemną ustala się parter. Pod parterem występuje kondygnacja, która według warunków technicznych nie stanowi kondygnacji podziemnej, ponieważ nie z każdej strony poziom podłogi jest zagłębiony w gruncie o więcej niż 50% wysokości pomieszczenia. Kondygnacja ta jest piwnicą w rozumieniu warunków technicznych. Do obiektu zapewniono obecnie trzy wejścia, które prowadzą na poziom parteru. Stąd jako rzędną terenu od której należy liczyć wysokość obiektu przyjmuje się poziom terenu przy znajdującym się z tyłu wejściu do obiektu. Natomiast najwyżej znajdujący się punkt przekrycia dachu nad najwyższą kondygnacją stanowić będzie poziom do którego należy liczyć wysokość obiektu. Po dokonaniu pomiarów obiektu ustalono, że wysokość obiektu wynosi 16 m, co klasyfikuje obiekt jako średniowysoki (SW) Usytuowanie budynku Wokół budynku występują działki budowlane. Działka 1805/6 występuje na terenie zurbanizowanym miasta Kietrz. Ściana północna budynku według posiadanych danych oraz po sprawdzeniu przez geodetę (dokumenty w załączeniu). Ściana ta powinna spełniać kryteria ściany oddzielenia przeciwpożarowego. Ściana oddzielenia przeciwpożarowego powinna być wykonana na własnym fundamencie powinna spełniać kryteria odporności ogniowej 120 minut (REI 120). Nie mogłaby ona zostać ocieplona materiałem palnym. Dopuszcza się, aby występowały w ścianie oddzielenia wypełnienia materiałem przepuszczającym światło pod warunkiem, że nie będą stanowiły więcej niż 10% powierzchni ściany, a ich odporność ogniowa może być obniżona do odporności ogniowej 60 minut (EI 60) dla obudowy drogi ewakuacyjnej i E 60 dla pozostałej obudowy. Istnieje również możliwość zastosowania zamknięć otworów stanowiących nie więcej niż 15% powierzchni TECHNO-POŻ 8

9 ściany. Brak odporności ogniowej przeszkleń 60 minut (EI 60) i E 60 oraz otworów drzwiowych o odporności ogniowej 60 minut (EI 60) stanowić będzie odstępstwo w ramach opracowania. Ściana wschodnia budynku usytuowana jest w odległości 5,46 m od granicy z sąsiednią zabudowaną działką. Ściana ta jest ścianą przeszkloną. Dopuszczalna odległość dla takiej ściany od granicy z sąsiednią zabudowaną działką nie powinna być mniejsza niż 4 m. Odległość tą należy zatem uznać za spełnioną. Jednak sąsiedni budynek przychodni usytuowany jest w granicy działki i to właśnie ten budynek powinien mieć od strony rozpatrywanego obiektu ścianę oddzielenia przeciwpożarowego posiadającą ocieplenie z wełny mineralnej. Ściana południowa usytuowana jest w odległości nie mniejszej niż około 12 m od granicy działki. Ściana ta jest ścianą przeszkloną. Dopuszczalna odległość dla takiej ściany od granicy z sąsiednią zabudowaną działką nie powinna być mniejsza niż 4 m. Odległość tą należy zatem uznać za spełnioną. Ściana zachodnia usytuowana jest w odległości około 4 m. od granicy z sąsiednią zabudowaną działką. Ściana ta jest ścianą przeszkloną. Dopuszczalna odległość dla takiej ściany od granicy z sąsiednią zabudowaną działką nie powinna być mniejsza niż 4 m. Odległość tą należy zatem uznać za spełnioną. Lokalizacja wiatrołapu powinna uwzględniać minimalną dopuszczalną odległość od granicy działki określoną w decyzji o warunkach zabudowy i miejscowym planie zagospodarowania przestrzennego. Pod względem przeciwpożarowym dopuszczalne jest sytuowanie ścian zewnętrznych budynku bliżej granicy działki i sąsiednich budynków pod warunkiem zastosowania ściany oddzielenia przeciwpożarowego. Wokół budynku występują działki budowlane. Działka występuje na terenie zurbanizowanym miasta Kietrz. Legenda: Odległość między budynkami X rozpatrywany budynek 1 budynek kościoła 2 budynek mieszkalny 3 budynek przychodni 4 budynek byłej pralni (nieużytkowany) 5 budynek kaplicy 6 budynek byłego szpitala (nieużytkowany) 7 budynek gospodarczy plebanii TECHNO-POŻ 9

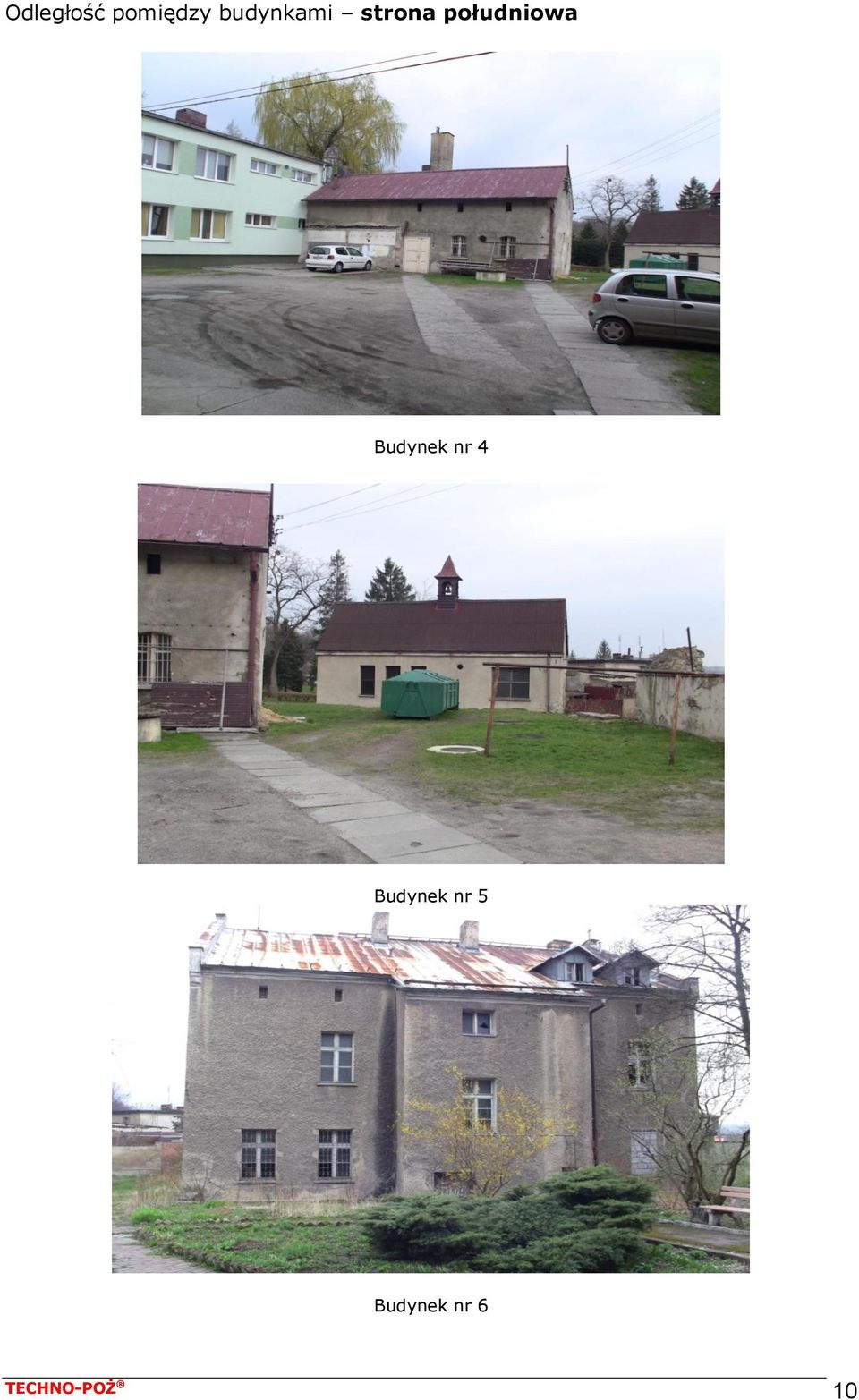

10 Odległość pomiędzy budynkami strona południowa Budynek nr 4 Budynek nr 5 Budynek nr 6 TECHNO-POŻ 10

11 Ściana południowa rozpatrywanego budynku oddalona jest od obiektów nr 4, 5, 6. Jest to ściana murowana, posiadająca otwory okienne bez odporności ogniowej. Przekrycie dachu rozpatrywanego obiektu to dachówka ceramiczna. Ściana zewnętrzna posiada na powierzchni mniejszej niż 65% lecz większej niż 30 % klasę odporności ogniowej E 30. Ściana zewnętrzna spełnia wymagania NRO. Rozpatrywany budynek jest usytuowany w odległości 17,1 m od budynku nr 4. Budynek ten posiada zewnętrzną ścianę murowaną, nieocieploną, natomiast dach przekryty jest blachą. Na powierzchni większej niż 65% posiada on klasę E 30. Występujące warunki usytuowania są zgodne z wymaganiami względem obydwu budynków. Rozpatrywany budynek jest usytuowany w odległości 35,44 m od budynku nr 5. Odległość ta jest na tyle duża, że zakładając niespełnienie przez budynek nr 5 wszelkich wymagań dotyczących odporności ogniowej oraz stopnia rozprzestrzeniania ognia, należy uznać, że występujące warunki usytuowania są zgodne z wymaganiami względem obydwu budynków. W takiej sytuacji minimalna dopuszczalna odległość między budynkami powinna wynosić nie mniej niż 24 m. Rozpatrywany budynek jest usytuowany w odległości 15 m od budynku nr 6. Budynek ten posiada zewnętrzną ścianę murowaną, nieocieploną, a dach przekryty jest blachą. Przyjmując, że na powierzchni mniejszej niż 65%, lecz większej niż 30% posiada on klasę E 30, to odległość pomiędzy budynkami powinna wynosić 12 m. Występujące warunki usytuowania są zgodne z wymaganiami względem obydwu budynków. Odległość pomiędzy budynkami strona zachodnia Budynek nr 7 TECHNO-POŻ 11

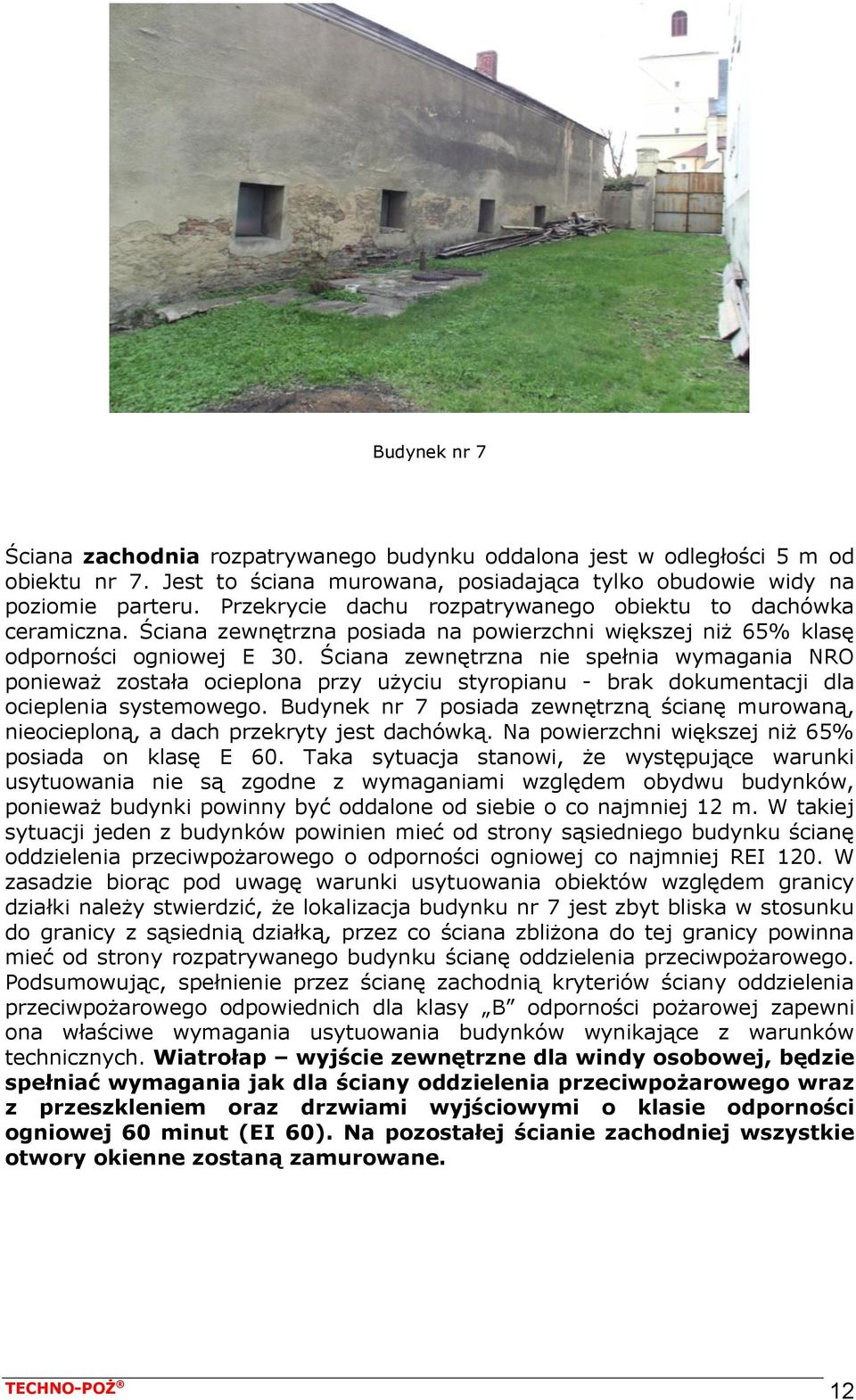

12 Budynek nr 7 Ściana zachodnia rozpatrywanego budynku oddalona jest w odległości 5 m od obiektu nr 7. Jest to ściana murowana, posiadająca tylko obudowie widy na poziomie parteru. Przekrycie dachu rozpatrywanego obiektu to dachówka ceramiczna. Ściana zewnętrzna posiada na powierzchni większej niż 65% klasę odporności ogniowej E 30. Ściana zewnętrzna nie spełnia wymagania NRO ponieważ została ocieplona przy użyciu styropianu - brak dokumentacji dla ocieplenia systemowego. Budynek nr 7 posiada zewnętrzną ścianę murowaną, nieocieploną, a dach przekryty jest dachówką. Na powierzchni większej niż 65% posiada on klasę E 60. Taka sytuacja stanowi, że występujące warunki usytuowania nie są zgodne z wymaganiami względem obydwu budynków, ponieważ budynki powinny być oddalone od siebie o co najmniej 12 m. W takiej sytuacji jeden z budynków powinien mieć od strony sąsiedniego budynku ścianę oddzielenia przeciwpożarowego o odporności ogniowej co najmniej REI 120. W zasadzie biorąc pod uwagę warunki usytuowania obiektów względem granicy działki należy stwierdzić, że lokalizacja budynku nr 7 jest zbyt bliska w stosunku do granicy z sąsiednią działką, przez co ściana zbliżona do tej granicy powinna mieć od strony rozpatrywanego budynku ścianę oddzielenia przeciwpożarowego. Podsumowując, spełnienie przez ścianę zachodnią kryteriów ściany oddzielenia przeciwpożarowego odpowiednich dla klasy B odporności pożarowej zapewni ona właściwe wymagania usytuowania budynków wynikające z warunków technicznych. Wiatrołap wyjście zewnętrzne dla windy osobowej, będzie spełniać wymagania jak dla ściany oddzielenia przeciwpożarowego wraz z przeszkleniem oraz drzwiami wyjściowymi o klasie odporności ogniowej 60 minut (EI 60). Na pozostałej ścianie zachodniej wszystkie otwory okienne zostaną zamurowane. TECHNO-POŻ 12

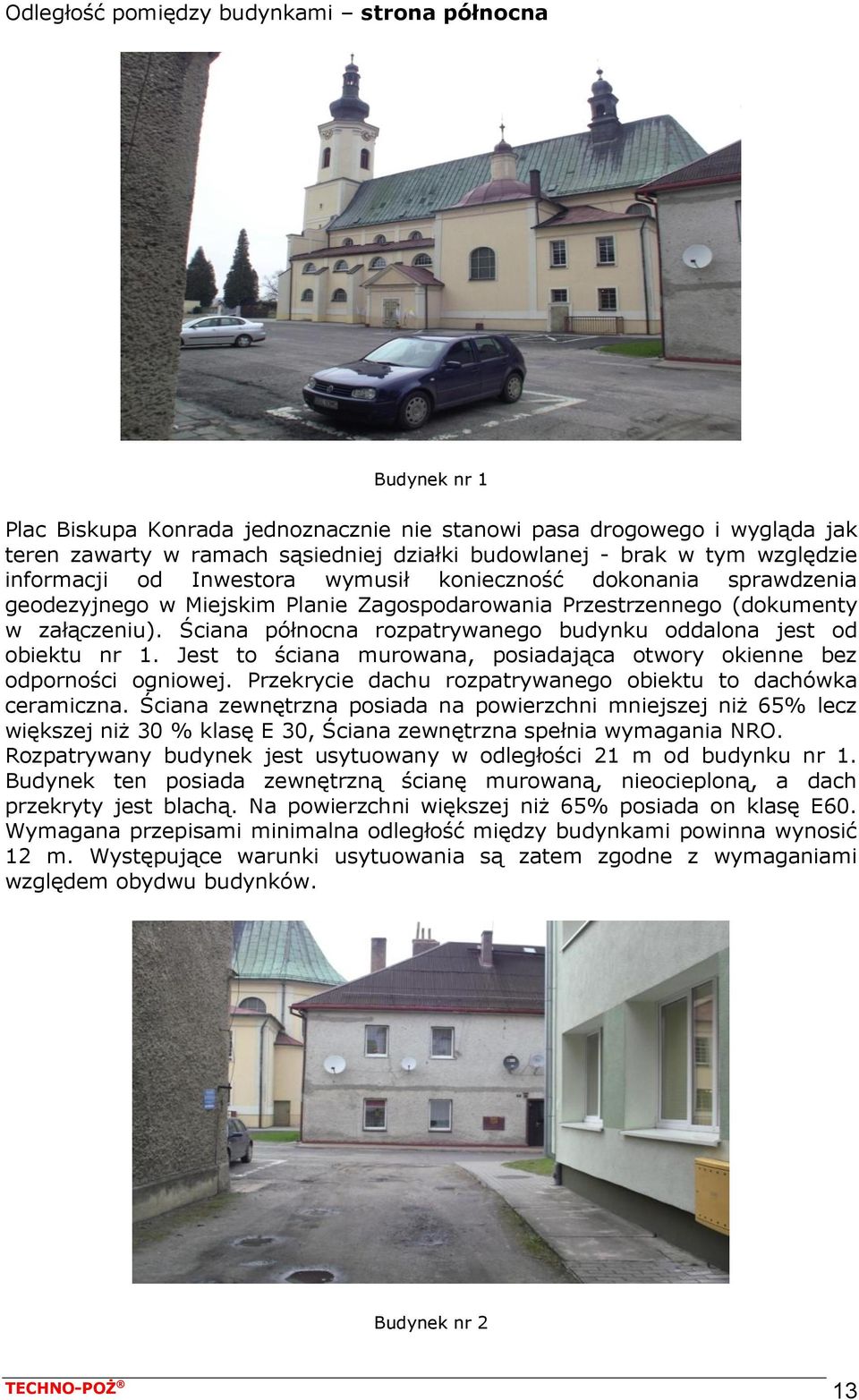

13 Odległość pomiędzy budynkami strona północna Budynek nr 1 Plac Biskupa Konrada jednoznacznie nie stanowi pasa drogowego i wygląda jak teren zawarty w ramach sąsiedniej działki budowlanej - brak w tym względzie informacji od Inwestora wymusił konieczność dokonania sprawdzenia geodezyjnego w Miejskim Planie Zagospodarowania Przestrzennego (dokumenty w załączeniu). Ściana północna rozpatrywanego budynku oddalona jest od obiektu nr 1. Jest to ściana murowana, posiadająca otwory okienne bez odporności ogniowej. Przekrycie dachu rozpatrywanego obiektu to dachówka ceramiczna. Ściana zewnętrzna posiada na powierzchni mniejszej niż 65% lecz większej niż 30 % klasę E 30, Ściana zewnętrzna spełnia wymagania NRO. Rozpatrywany budynek jest usytuowany w odległości 21 m od budynku nr 1. Budynek ten posiada zewnętrzną ścianę murowaną, nieocieploną, a dach przekryty jest blachą. Na powierzchni większej niż 65% posiada on klasę E60. Wymagana przepisami minimalna odległość między budynkami powinna wynosić 12 m. Występujące warunki usytuowania są zatem zgodne z wymaganiami względem obydwu budynków. Budynek nr 2 TECHNO-POŻ 13

14 Rozpatrywany budynek jest usytuowany w odległości 14,8 m od budynku nr 2. Budynek ten posiada zewnętrzną ścianę murowaną, nieocieploną, a dach pokryty jest blachą. Na powierzchni mniejszej niż 65%, lecz większej niż 30% posiada on klasę E 30. Wymagana przepisami minimalna odległość między budynkami powinna wynosić 12 m. Występujące warunki usytuowania są zatem zgodne z wymaganiami względem obydwu budynków. Odległość pomiędzy budynkami strona wschodnia Budynek nr 3 Budynek nr 3 Ściana wschodnia rozpatrywanego budynku oddalona jest od obiektu nr 3 w odległości 6 m. Jest to ściana murowana, posiadająca otwory okienne bez odporności ogniowej. Przekrycie dachu rozpatrywanego obiektu to dachówka ceramiczna. Ściana zewnętrzna posiada na powierzchni większej niż 65% klasę E 30. Ściana zewnętrzna spełnia wymagania nierozprzestrzeniania ognia (NRO). TECHNO-POŻ 14

15 2.6. Instalacje użytkowe a) instalacja elektryczna oświetleniowa i siłowa, b) instalacja wodociągowa zimnej i ciepłej wody, c) instalacja kanalizacji sanitarnej i deszczowej, d) instalacja centralnego ogrzewania z własnej kotłowni, e) instalacja telekomunikacyjna Wymagania przeciwpożarowe dla elementów wykończenia wnętrz i wyposażenia stałego Elementy budynku, które powinny spełniać określone wymagania w zakresie ochrony przeciwpożarowej, powinny posiadać deklarację zgodności i aprobaty techniczne potwierdzające spełnienie przez nie wymogów przeciwpożarowych. Na drogach ewakuacyjnych należy stosować co najmniej trudno zapalne materiały i wyroby budowlane. Zabronione jest stosowanie materiałów łatwo zapalnych. Sufity podwieszone powinny być wykonane jako niepalne lub niezapalne, niekapiące i nieodpadające pod wpływem ognia. Do wykończenia wnętrz należy wykorzystać materiały trudno zapalne, których produkty rozkładu termicznego nie są bardzo toksyczne i intensywnie dymiące. Stosowanie materiałów wykończeniowych luźno zwisających, w szczególności w kurtynach, zasłonach, draperiach, kotarach, żaluzjach łatwo zapalnych jest zabronione. Jako łatwo zapalne materiały uznaje się takie, których właściwości określone w badaniach zgodnych z Polskimi Normami odnoszącymi się do zapalności i rozprzestrzeniania płomienia przez wyroby włókiennicze, nie spełniają co najmniej jednego z kryteriów: t i >=4s; t s <=30s; nie występuje przepalenie trzeciej nitki, nie występują płonące krople. Palne elementy wystroju wnętrz budynku, przez które lub obok których są prowadzone przewody ogrzewcze, wentylacyjne, dymowe lub spalinowe, powinny być zabezpieczone przed możliwością zapalenia lub zwęglenia. Zaleca się stosowanie materiałów trudno zapalnych stanowiących elementy wyposażenia wnętrz w obrębie dróg ewakuacyjnych. W obrębie dróg ewakuacyjnych zabronione jest składowanie materiałów palnych. Konstrukcja drewniana dachu zostanie zabezpieczona do właściwości nierozprzestrzenia ognia (NRO) środkami ogniochronnymi. 3. Kategoria zagrożenia ludzi Budynek z uwagi na przeznaczenie na Dom Pomocy Społecznej zakwalifikowany będzie do klasy zagrożenia ludzi ZL II. TECHNO-POŻ 15

16 4. Ocena zagrożenia wybuchem pomieszczeń oraz przestrzeni zewnętrznych W budynku nie wyznacza się pomieszczeń ani stref zagrożonych wybuchem. W obiekcie nie są składowane ani przechowywane materiały łatwopalne. 5. Podział obiektu na strefy pożarowe Z uwagi na brak w obiekcie wydzielonej pożarowo, zamykanej drzwiami przeciwpożarowymi i oddymianej klatki schodowej cały obiekt stanowi jedną strefę pożarową. Jedna strefa pożarowa - poziom -1, I i II kondygnacja nadziemna - strefę pożarową stanowią wszystkie pomieszczenia i przestrzenie znajdujące się w obiekcie strefa ZL II. Powierzchnia strefy pożarowej wynosi 1479,26 m 2. Biorąc pod uwagę powyższe można stwierdzić, że dopuszczalna powierzchnia strefy 5000 m 2 nie jest przekroczona. 6. Klasa odporności pożarowej budynku oraz stopień rozprzestrzeniania ognia elementów budowlanych Wymaganą klasą odporności pożarowej budynku średniowysokiego (SW) zaliczanego do kategorii zagrożenia ludzi ZL II powinna wynosić B. Z uwagi na dwie kondygnacje nadziemne zaliczane do kategorii zagrożenia ludzi ZL II dopuszcza się możliwość obniżenia wymaganej klasy odporności pożarowej z B do C. Jednak klasa odporności pożarowej zostanie ustalona z uwzględnieniem poziomu piwnicy - piwnica użytkowa zaliczana do kategorii zagrożenia ludzi ZL II zgodnie z 212 ust. 5 rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późniejszymi zmianami). Przyjmuje się klasę odporności pożarowej B. TECHNO-POŻ 16

17 Klasa odporności ogniowej elementów budowlanych wymagana dla całego obiektu. Klasa odporności pożarowej Klasa odporności ogniowej elementów budynku Główna konstrukcja nośna Konstrukcja dachu Strop 1 Ściana zewnętrzna 2 Ściana wewnętrzna Przekrycie dachu B R 120 R 30 REI 60 EI 60 EI 30 RE 30 Klasa odporności pożarowej Klasa odporności ogniowej elementów budynku Obudowa korytarzy ewakuacyjnych Obudowa szachtów instalacyjnych Obudowa klatki schodowej Odporność ogniowa pasa międzykondygnacyjnego Ściana wewnętrzne oddzielająca pomieszczenia Obudowa palnych elementów dachu B EI 30 EI 60 REI 60 EI 60 EI R nośność ogniowa, E szczelność ogniowa, I izolacyjność ogniowa, S dymoszczelność. Pasy międzykondygnacyjne o wysokości 0,8 m są zachowane. 7. Warunki ewakuacji Klatki schodowe W obiekcie występują dwie klatki schodowe w rozumieniu warunków technicznych. Klatki schodowe łączą wszystkie to jest dwie kondygnacje nadziemne oraz poziom piwnic obiektu. Klatka schodowa K1 (klatka usytuowana jest najbliżej zachodniej ściany budynku) klatka schodowa dwubiegowa obudowana jest ścianami od strony pomieszczeń i nieobudowana ścianami od strony korytarzy oraz niezamykana drzwiami. Klatka powinna być wyposażona w instalację oddymiania stanowiącą 5% powierzchni jej rzutu wykonanej stosownie do projektu budowlanego instalacji oddymiania. Ilość stopni w biegu nie może przekraczać 17, liczba stopni 1 Jeśli element jest częścią głównej konstrukcji nośnej powinien również spełniać kryteria przedstawione w tabeli jak dla głównej konstrukcji nośnej 2 odporność ogniowa dotyczy jedynie pasa międzyokiennego TECHNO-POŻ 17

18 w rozpatrywanej klatce wynosi 12. Wysokość stopni nie powinna przekraczać 0,175 m, wysokości stopni w rozpatrywanej klatce wynoszą od 0,110 do 0,20 m stanowić będą odstępstwo w ramach opracowania. Szerokość biegu nie może być mniejsza niż 1,2 m, stwierdzona szerokość biegu schodów wynosi od 1,45 m do 1,5 m. Szerokość spocznika nie może być mniejsza niż 1,5 m, stwierdzona szerokość spocznika 1,53 2,51 m. Na klatce schodowej nie występują stopnie zabiegowe. Klatka schodowa powinna być wykonana z materiałów niepalnych, a odporność ogniowa konstrukcji schodów powinna spełniać wymagania 60 minut (R 60). Schody w klatce schodowej są drewniane i nie zapewniają wymaganej odporności ogniowej 60 minut (R 60) stanowić będą odstępstwo w ramach niniejszego opracowania. Powierzchnia klatki schodowej na wysokości strychu wynosi 3,7 x 7,23 m = 26,82 m 2. Najwyżej usytuowane okna posiadają górną krawędź na wysokości 2,65 m od poziomu spocznika pomiędzy drugą kondygnacją. Istniejące okna mogą być wykorzystane jako klapy oddymiające (okna dokładnie zostaną opisane w analizie). Wyjście z klatki schodowej na zewnątrz prowadzi przez drzwi zewnętrzne o szerokości skrzydła czynnego równej 0,58 m oraz całkowitej szerokości 1,15 m. Drzwi te spełniają wymagania wyłącznie w zakresie wysokości. Drzwi są otwierane na zewnątrz obiektu.wysokość od spocznika na poziomie strychu do górnej przegrody wynosi 2,37 m. Drzwi na strych drewniane, bez udokumentowanej odporności ogniowej 30 minut (EI 30). W ścianie wewnętrznej klatki schodowej nie występują przeszklenia, a w ścianie zewnętrznej występują przeszklenia zwykłe. Wyjście z klatki schodowej prowadzi poprzez korytarz parteru do jednego z dwóch wyjść na zewnątrz obiektu. Klatka schodowa K2 (klatka usytuowana najbliżej wschodniej ściany budynku) klatka schodowa dwubiegowa obudowana ścianami od strony pomieszczeń i nieobudowana ścianami od korytarzy, zamykana drzwiami na poziomie przyziemia. Na poziomie drugiej kondygnacji nadziemnej klatka schodowa wydzielona jest ścianą drewnianą i zamykana drzwiami. Szerokość spocznika w najwęższym miejscu została zawężona do 0,7 m w świetle i stanowić będzie odstępstwo. Ścianka nie posiada udokumentowanej odporności ogniowej. Drzwi prowadzące z klatki schodowej na poziom parteru ograniczają wysokość drogi ewakuacyjnej do wartości 1,92 m. Klatka powinna być wyposażona w instalację oddymiania stanowiącą 5% powierzchni jej rzutu wykonana stosownie do projektu budowlanego instalacji oddymiania. Ilość stopni w biegu nie może przekraczać 17, liczba stopni w rozpatrywanej klatce wynosi Wysokość stopni nie powinna przekraczać 0,175 m, wysokość stopni w rozpatrywanej klatce wynosi od 0,172 do 0,184 m przekroczona wysokość stopni schodów stanowić będzie odstępstwo. Szerokość biegu nie może być mniejsza niż 1,2 m, stwierdzona szerokość biegu wynosi od 1,175 m - 1,278 m mniejsza szerokość biegu klatki schodowej stanowić będzie odstępstwo. Szerokość spocznika nie może być mniejsza niż 1,5 m, stwierdzona szerokość spocznika wynosi 1,5 m i jest zgodna z wymaganiami. W klatce schodowej nie występują stopnie zabiegowe. Klatka schodowa powinna być wykonana z materiałów niepalnych, a odporność ogniowa konstrukcji schodów powinna spełniać wymagania klasy odporności ogniowej 60 minut (R 60). Tymczasem schody są drewniane i nie zapewniają wymaganej odporności ogniowej 60 minut (R 60) stanowić będą odstępstwo w ramach opracowania. Powierzchnia klatki schodowej na wysokości strychu wynosi 5,43 x 2,98 m = 16,17 m 2. Najwyżej usytuowane okna posiadają górną krawędź na wysokości 2,65 m od poziomu spocznika na półpiętrze nad II kondygnacją nadziemną. Wyjście z klatki schodowej na zewnątrz prowadzi przez drzwi zewnętrzne o szerokości skrzydła zasadniczego równej 0,55 m oraz całkowitej szerokości 1,15 m. Drzwi te TECHNO-POŻ 18

19 spełniają wymagania wyłącznie w zakresie wysokości. Wysokość od spocznika na poziomie strychu do górnej przegrody wynosi 2,37 m. W ścianie wewnętrznej klatki schodowej nie występują przeszklenia. W ścianie zewnętrznej występują przeszklenia zwykłe. Wyjście z klatki schodowej prowadzi poprzez korytarz parteru do jednego z dwóch wyjść na zewnątrz obiektu. Ewakuacja z drugiej kondygnacji nadziemnej (pierwszego piętra) Na tej kondygnacji występują pomieszczenia przeznaczone na pobyt ludzi. Nie występują tu pomieszczenia przeznaczone dla więcej niż 50 osób. Pomieszczenie jadalni będzie przeznaczone dla więcej niż 6 osób o ograniczonej zdolności poruszania się. Drzwi z tego pomieszczenia otwierają się do wewnątrz stanowić będą odstępstwo w ramach opracowania. Z pomieszczeń przeznaczonych na pobyt ludzi ewakuacja może przebiegać tylko w jeden sposób (dotyczy to pomieszczeń zlokalizowanych pomiędzy zachodnią ścianą szczytową, a klatką K1 oraz pomiędzy wschodnią ścianą szczytową, a klatką K2). Wyjście z pokoi podopiecznych prowadzi na korytarz o szerokości 2,04 m i wysokości 3,46 m. Korytarz pełni również funkcję poziomej drogi ewakuacyjnej. Korytarz nie jest oddzielony od wszystkich pomieszczeń drzwiami - dotyczy to sali telewizyjnej stanowić będzie odstępstwo w ramach opracowania. Poza tym korytarz wydzielony jest ścianami o odporności ogniowej nie mniejszej niż 30 minut (EI 30) ściany murowane. Większość pomieszczeń zamykana jest drzwiami, których szerokość wynosi od 0,9 m do 1,0 m. Droga ewakuacyjne prowadzi z korytarza w kierunku klatki schodowej K1 i K2. Długość przejścia ewakuacyjnego w pomieszczeniach nie może przekraczać 40 m. Biorąc pod uwagę wielkość pomieszczeń, w najbardziej niekorzystnym przypadku długość przejścia będzie wynosić w granicach 7 m. Ewakuacja nie może być prowadzona przez więcej niż 3 pomieszczenia. Biorąc pod uwagę wszystkie pomieszczenia włącznie z higieniczno-sanitarnymi, w obiekcie zapewniono ewakuację przez nie więcej niż 3 pomieszczenia. Długość poziomej drogi ewakuacyjnej od najdalej położonego pomieszczenia przy ścianie wschodniej do drzwi ewakuacyjnych zewnętrznych w klatce schodowej K2 wynosi 32,15 m. Dopuszczalna długość dojścia ewakuacyjnego wynosi dla tego obiektu, przy jednym kierunku dojścia 10 m. Przekroczenie dopuszczalnej długości drogi ewakuacyjnej obecnie bez wydzielenia klatki schodowej dotyczy zarówno wschodniego, jak i zachodniego skrzydła przy jednym kierunku dojścia. Całkowita długość korytarza na pierwszym piętrze wynosi 42,41 m. Na korytarzu występują lokalne przewężenia od 1,44 m do 1,63 m. Ewakuacja z części środkowej to jest zawartej pomiędzy klatką schodową K1 i K2 zapewniona jest przez 2 kierunki. Z tej części długość drogi ewakuacyjnej dla dojścia krótszego wynosi około 26 m przy dopuszczalnych 40 m, a dla dojścia dłuższego około 37 m przy dopuszczalnej długości 80 m. Zatem dla środkowej części obiektu warunki w zakresie długości drogi ewakuacyjnej są spełnione. Ewakuacja z pierwszej kondygnacji nadziemnej (parteru) Na tej kondygnacji występują pomieszczenia przeznaczone na pobyt ludzi. Ze wschodniego skrzydła istnieje wyłącznie jeden kierunek ewakuacji. Z poszczególnych pomieszczeń droga ewakuacyjna prowadzi na korytarz o długości 42,41 m. Korytarz ma szerokość około 2,04 m i nie jest obudowany na całej długości ścianami o odporności ogniowej 30 minut (EI 30) dotyczy to sali telewizyjnej (TV) stanowić będzie odstępstwo w ramach opracowania. Pozostałe pomieszczenia w tej części zamykane są drzwiami. Wysokość korytarza wynosi około 3 m. Długość drogi ewakuacyjnej od drzwi wyjściowych najdalej położonego pomieszczenia do drzwi ewakuacyjnych zewnętrznych w klatce TECHNO-POŻ 19

20 schodowej (bez wydzielenia klatki schodowej) wynosi około 16 m przy jednym kierunku dojścia. Z części środkowej obiektu zapewniono dwa kierunki ewakuacji. Długość drogi ewakuacyjnej dla dojścia krótszego i dla dojścia najdłuższego jest spełniona i nie przekracza dopuszczalnych wartości odpowiednio 40 m i 80 m. Obudowa korytarza o odporności ogniowej 30 minut (EI 30) jest spełniona z uwagi na wykonanie ścian murowanych o grubości od 0,64 do 0,24 m. Szerokość korytarza wynosi 1,97 m, a jego wysokość 3,39 m. Wyjście w kierunku klatki schodowej K2 obecnie prowadzi przez drzwi dwuskrzydłowe o szerokości skrzydła czynnego 0,69 m i całkowitej szerokości 1,40 m. Wysokość drzwi wynosi 2,12 m. Drzwi zamocowane są w ścianie przeszklonej nieposiadającej wymaganych cech odporności ogniowej 30 minut (EI 30) drzwi do likwidacji. Na odcinku drogi ewakuacyjnej przy klatce K2 występuje łukowe sklepienie stropu, przez co wysokość drogi ewakuacyjnej w tym miejscu waha się od 2,03 m do 3,08 m. Długość drogi ewakuacyjnej o wysokości rzędu 2,03 m nie przekracza jednak 1,5 m. Z tego miejsca istnieje możliwość skierowania się do drzwi prowadzących na plac przed budynkiem lub w kierunku klatki schodowej K1. Drzwi w klatce K1 na poziomie parteru zostaną zdemontowane Odcinek klatki schodowej K2 prowadzący do wyjścia na zewnątrz wydzielony jest obecnie od poziomu przyziemia drzwiami - drzwi do likwidacji. Na poziom przyziemia prowadzą schody wewnętrzne pozwalające pokonać różnicę poziomów. Schody posiadają jeden bieg z pięcioma stopniami o wysokości 0,170 m. Szerokość biegu wynosi 3,72 m. Drzwi wyjściowe z budynku otwierają się do wewnątrz. Budynek znajduje się w strefie zabytkowej ze szczególnym uwzględnieniem wyglądu zewnętrznego od strony północnej wschodniej i zachodniej. W ścianie północnej znajdują się drzwi dwuskrzydłowe o szerokości skrzydła nieblokowanego wynoszącej około 0,88 m i całkowitej szerokości około 1,72 m otwierane do wewnątrz drzwi stanowić będą odstępstwo. TECHNO-POŻ 20

21 Główne drzwi wejściowe od strony północnej - Placu Biskupa Konrada Z zachodniego skrzydła istnieje wyłącznie jeden kierunek ewakuacji. Z poszczególnych pomieszczeń droga ewakuacyjna prowadzi na otwarty korytarz. Korytarz posiada lokalne przewężenie do wartości 1,66 m oraz o wysokości 2,05 m na odcinku znacznie mniejszym niż 1,5 m, pozostała wysokość korytarza spełnia wymagania 2,2 m. Korytarz ma szerokość około 2 m i jest obudowany na całej długości ścianami o odporności ogniowej 30 minut (EI 30). Pomieszczenia w tej części zamykane są drzwiami. Długość drogi ewakuacyjnej do drzwi najdalej położonego pomieszczenia do drzwi zewnętrznych z klatki schodowej wynosi około 20 m przy jednym kierunku dojścia. Istnieje również możliwość ewakuacji wyjściem głównym o długości dojścia około 22 m. Wyjście główne przez drzwi pośrednie o szerokości przejścia skrzydła czynnego 0,88 m - obudowa drzwi drewniana bez cech odporności ogniowej 30 minut (EI 30) Ewakuacja z piwnic Na tej kondygnacji występują również pomieszczenia przeznaczone na pobyt ludzi, są nimi pomieszczenia biurowe (pokój kierownika), socjalne personelu, pomieszczenia higieniczno-sanitarne, pomieszczenie rehabilitacji, terapii, pomieszczenie magazynowe, pralnia, suszarnia oraz pomieszczenia składu opału, i pomieszczenie kotłowni. Wysokość kondygnacji piwnic wynosi 2,64 m. Z kondygnacji tej istnieje możliwość wyjścia na każdą z dwóch klatek schodowych. Długości dojść ewakuacyjnych w jednym kierunku od drzwi najdalej usytuowanych do drzwi zewnętrznych w klatce schodowej obecnie bez wydzielenia klatki schodowej wynoszą dla skrzydła zachodniego i wschodniego około 20 m. TECHNO-POŻ 21

22 W tym względzie należy zapewnić dopuszczalną długość drogi ewakuacyjnej 10 m (dostosowanie warunków ewakuacji wymaga wydzielenia przeciwpożarowego obu klatek schodowych wyposażonych w urządzenia do usuwania dymu lub zapobiegające zadymieniu. 8. Oznakowanie ewakuacyjne Oznakowanie ewakuacyjne zostanie rozmieszczone zgodnie z normą PN/N /05 dotyczącą sposobów oznakowania dróg ewakuacyjnych. Uwzględnione zostaną oznakowania wyjść na zewnątrz budynku. Do oznakowania zostaną użyte znaki fotoluminestencyjne zgodne z Polskimi Normami lub podświetlane znaki ewakuacyjne. Oznakowanie będzie zgodne z PN/N-01256/ Na drogach ewakuacyjnych zostaną zastosowane ewakuacyjne znaki kierunkowe. 9. Przeciwpożarowe klapy odcinające Przeciwpożarowe klapy odcinające należy stosować na przejściach przez przegrody budowlane w miejscach, gdzie wymagane są przepusty przeciwpożarowe. W budynku nie przewiduje się stosowania klap przeciwpożarowych z uwagi na brak kanałów wentylacyjnych. Pomieszczenia będą wentylowane grawitacyjnie. 10. Oświetlenie awaryjne Zgodnie z 181 przepisów warunków technicznych awaryjne oświetlenie ewakuacyjne należy stosować na drogach ewakuacyjnych oświetlonych wyłącznie światłem sztucznym. W budynku wymagane jest oświetlenie awaryjne (ewakuacyjne) w osiach korytarzy na poziomych drogach ewakuacyjnych, które oświetlane są światłem sztucznym. Awaryjne oświetlenie ewakuacyjne będzie działać przez co najmniej 1 godzinę od zaniku oświetlenia podstawowego. Oświetlenie awaryjne będzie wykonane zgodnie z Polskimi Normami dotyczącymi wymagań w tym zakresie tj. PN-EN 1838 Zastosowanie oświetlenia. Oświetlenie awaryjne. Wymagania określone w normie. W celu zapewnienia właściwej widzialności umożliwiającej ewakuację wymaga się aby były oświetlone strefy przestrzeni. Z wymagania tego wynika wskazanie TECHNO-POŻ 22

23 umieszczania opraw oświetleniowych co najmniej 2 m nad podłogą. Znaki przy wszystkich wyjściach ewakuacyjnych i wzdłuż dróg ewakuacyjnych powinny być tak oświetlone, aby jednoznacznie wskazywały drogę ewakuacji do bezpiecznego miejsca. Gdy nie jest możliwe bezpośrednie dostrzeżenie wyjścia ewakuacyjnego, to w celu jego wskazania powinien być umieszczony oświetlony znak kierunkowy. W celu zapewnienia odpowiedniego natężenia oświetlenia, oprawy oświetleniowe od oświetlenia ewakuacyjnego zgodnie z EN powinny być usytuowane w pobliżu każdych drzwi wyjściowych oraz w takich miejscach gdy to konieczne aby zwrócić uwagę na potencjalne niebezpieczeństwo lub umieszczony sprzęt bezpieczeństwa, zatem oprawy powinny być umieszczane: a) przy każdych drzwiach wyjścia ewakuacyjnego, b) w pobliżu schodów, tak by każdy stopień był oświetlony bezpośrednio, c) w pobliżu każdej zmiany poziomu, d) przy każdej zmianie kierunku, e) przy każdym skrzyżowaniu korytarzy, f) na zewnątrz i w pobliżu każdego wyjścia końcowego, g) w pobliżu każdego punktu pierwszej pomocy, h) w pobliżu każdego urządzenia przeciwpożarowego i przycisku alarmowego. W przypadku dróg ewakuacyjnych o szerokości do 2 m średnie natężenie oświetlenia na podłodze wzdłuż środkowej linii drogi ewakuacyjnej powinno być nie mniejsze niż 1 lx, a na centralnym pasie drogi obejmującym nie mniej niż połowę szerokości drogi, natężenie oświetlenia powinno stanowić co najmniej 50% podanej wartości. Szersze drogi ewakuacyjne mogą być traktowane jako kilka dróg o szerokości 2 m. Stosunek maksymalnego natężenia oświetlenia do minimalnego natężenia oświetlenia wzdłuż centralnej linii drogi ewakuacyjnej nie powinien być większy niż 40 : 1. Korytarze stanowiące drogi ewakuacyjne oświetlane wyłącznie światłem sztucznym będą wyposażone w awaryjne oświetlenie ewakuacyjne wymaganie spełnione. 11. Przeciwpożarowy wyłącznik prądu Budynek wyposażony będzie w przeciwpożarowy wyłącznik prądu zlokalizowany wewnątrz obiektu przy drzwiach wejściowych głównych. Odcięcie dopływu prądu przeciwpożarowym wyłącznikiem prądu nie będzie powodować samoczynnego załączenia drugiego źródła energii elektrycznej. Przeciwpożarowy wyłącznik prądu będzie oznakowany znakiem zgodnym z PN. 12. Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych Przepusty przeciwpożarowe o średnicy przekraczającej 4 cm powinny występować: TECHNO-POŻ 23

24 w ścianach wydzielających obudowaną klatkę schodową o odporności ogniowej EI 60. w ścianach kotłowni o odporności ogniowej 60 minut (EI 60); w ścianach i stropach składu paliwa o odporności ogniowej EI 120; Przejścia instalacyjne przez ściany posadowione poniżej poziomu terenu, powinny być zabezpieczone również przed przenikaniem gazu do wnętrza budynku. W trakcie oględzin nie stwierdzono występowania takich instalacji, lecz z uwagi na przyłącza doprowadzone do budynku, wskazane jest w tych miejscach zabezpieczenie przejść przejścia instalacyjne zostaną wykonane. 13. Wyposażenie w gaśnice Budynek będzie wyposażony w podręczny sprzęt gaśniczy gaśnice proszkowe w ilości wynikającej z założenia, że jedna jednostka masy środka gaśniczego 2 kg (lub 3 dm 3 ) zawartego w gaśnicach będzie przypadać, na każde 100 m 2 powierzchni strefy pożarowej w budynku. Wymagana ilość środka gaśniczego to 30 kilogramów proszku gaśniczego ABC. Kotłownia oraz skład opału zostaną wyposażone w odrębne dwie gaśnice 4 kilogramowe z środkiem ABC. Przy rozmieszczaniu gaśnic spełnione zostaną następujące warunki: 1) odległość z każdego miejsca w obiekcie, w którym może przebywać człowiek, do najbliższej gaśnicy nie powinna być większa niż 30 m; 2) do gaśnic powinien być zapewniony dostęp o szerokości co najmniej 1 m. Lokalizacja gaśnic będzie oznakowana znakami zgodnymi z PN. 14. Wyposażenie w hydranty wewnętrzne Budynek zgodnie z obowiązującymi przepisami ochrony przeciwpożarowej tj. rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719) wymaga stosowania hydrantów wewnętrznych 25 z wężem półsztywnym tylko w strefie pożarowej ZL II przekraczającej 200 m 2. Budynek nie posiada instalacji hydrantowej i nigdy nie posiadał nawet jako Samodzielny Publiczny Zespół Opieki Zdrowotnej. Brak instalacji hydrantowej wewnętrznej stanowić będzie odstępstwo w ramach opracowania. 15. Zaopatrzenie w wodę do zewnętrznego gaszenia pożaru Wymaganą ilość wody do zewnętrznego gaszenia pożaru dla budynków ZL określa się na podstawie wielkości strefy pożarowej wg wymagań rozporządzenia TECHNO-POŻ 24

25 Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 124 poz. 1030). Dla budynku użyteczności publicznej o kubaturze brutto ponad 5000 m 3 i o powierzchni wewnętrznej ponad 1000 m 2 wymagana ilość wody do celów przeciwpożarowych do zewnętrznego gaszenia pożaru wynosi 20 dm 3 /s. Zapewnić ją należy z co najmniej dwóch hydrantów o średnicy 80 mm lub z zapasu wody 200 m 3 w przeciwpożarowym zbiorniku wodnym. Sieć wodociągowa przeciwpożarowa powinna być zasilana w wodę z pompowni przeciwpożarowej, zbiornika wieżowego, studni lub innych urządzeń, zapewniających wymaganą wydajność i ciśnienie na najbardziej niekorzystnie położonych hydrantach zewnętrznych, przez co najmniej 2 godziny. Sieć wodociągowa przeciwpożarowa powinna zapewnić wydajność nie mniejszą niż 10 dm³/s i ciśnienie w hydrancie zewnętrznym nie mniejsze niż 0,2 MPa. Na podstawie oględzin ustalono, że w otoczeniu budynku znajdują się cztery hydranty zewnętrzne DN 80 trzy nadziemne oraz jeden podziemny. Hydranty znajdują się w odległości nie mniejszej niż 5 m od budynku. Ustalono, że odległość od budynku najbliższego hydrantu podziemnego usytuowanego na placu Biskupa Konrada po stronie północnej wynosi 10,5 m, drugiego hydrantu 63 m (przy ulicy Wieżowej po stronie północnej), 120 m na parkingi obok parku po stronie wschodniej oraz 150 m po stronie północnej przy Ochotniczej Straży Pożarnej. Po przeprowadzeniu badań wydajności hydrantów na potrzeby wykonywanej ekspertyzy technicznej stwierdzono, że tylko jeden hydrant usytuowany w odległości 120 m na parkingu przy parku - osiąga parametry 10 dm 3 /s przy ciśnieniu 0,2 MPa. Pozostałe hydranty uzyskują wydajność 7,1 dm 3 /s przy ciśnieniu nie mniejszym niż 0,1 MPa co jest zgodne z 9 ust. 2 rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 124 poz. 1030). Zatem do zewnętrznego gaszenia można wykorzystać tylko trzy hydranty dające razem wydajność 24 dm 3 /s. Lokalizacje hydrantów zaznaczono na planie zagospodarowania (w załączeniu). 16. Drogi pożarowe Z uwagi na zakwalifikowanie budynku jako średniowysokiego i kategorii zagrożenia ludzi ZL II wymagany jest dojazd pożarowy. Dojazd pożarowy powinien być wykonany zgodnie ze ścisłymi warunkami, lecz jeśli budynek liczy nie więcej niż 3 kondygnacje nadziemne, a jego wysokość nie przekracza 12 m, wówczas dojazd pożarowy może być wykonany w sposób złagodzony. Taki dojazd powinien być połączony utwardzonym dojściem z wyjściami z budynku prowadzącymi do wszystkich stref pożarowych w budynku bezpośrednio lub drogami ewakuacyjnymi. Maksymalna długość tego dojścia nie powinna przekraczać 30 m, a jego szerokość 1,5 m. Dojścia te mogą być prowadzone przez budynek, o ile nie przebiegają one w obrębie strefy pożarowej, do której ma być zapewniony dostęp z drogi pożarowej. Dojazd pożarowy powinien być oznakowany tablicą zgodną z PN. Parametry drogi pożarowej: TECHNO-POŻ 25
