1 Doświadczenia z realizacji instalacji do produkcji paliwa RDF z wykorzystaniem urządzeń firmy VECOPLAN na przykładzie instalacji w ZGO Gać 9-10 marca 2016 Licheń, Suszyna Ireneusz

2 NASI PARTNERZY GOSPODARKA ODPADAMI KOMUNALNYMI I PRZEMYSŁOWYMI POLIGRAFIA

3 NASI PARTNERZY (oferowane produkty do zastosowania na różnym etapie zagospodarowania odpadów): belownice, perforatory, bagopenery biosuszenie, biostabilizacja, kompostowanie suszarnie bębnowe do RDF, szlamów, biomasy rozdrabniacze, magazyny i transport RDF

4 METODY SUSZENIA PALIWA RDF:» Suszarnie bębnowe gotowego paliwa RDF» Biosuszenie frakcji nadsitowej ze zmieszanych odpadów komunalnych oraz gotowego paliwa RDF z wykorzystaniem półprzepuszczalnych membran GORE Cover

5 Instalacja referencyjna w Polsce:» Cementownia CEMEX Chełm» Realizacja 2012/2013» Typ: DX-1500

6 Typy suszarni bębnowych: Typ Ilość na wejściu t/h Ilość odparowanej wody t/h Ilość na wyjściu t/h DX ,5 5,5 DX DX DX DX Wydajności oparte na podstawie następujących danych: Rozmiar frakcji wejściowej mm Zakres temperatury wejściowej C Zawartość wilgoci na wejściu: ok. 40% Zawartość wilgoci na wyjściu: ok. 15%

7 Biosuszenie frakcji nadsitowej ze zmieszanych odpadów komunalnych oraz gotowego paliwa RDF z wykorzystaniem półprzepuszczalnych membran GORE Cover

» Firma założona w 1958» Firma prywatna» 10 000 partnerów» GORE jest wynalazcą (1976 r.) membrany eptfe - patent pozostałe tzw.

» 45 zakładów i punktów sprzedażowych na Świecie» Zakłady produkcyjne w in U.S.

8 » Firma założona w 1958» Firma prywatna» partnerów» GORE jest wynalazcą (1976 r.) membrany eptfe - patent pozostałe tzw. membrany innych producentów to kopie/podróbki; patent wodoodpornego laminatu (tworzywo warstwowe) otrzymany w 1980 r.» 45 zakładów i punktów sprzedażowych na Świecie» Zakłady produkcyjne w in U.S., Niemczech, Szkocji, Japonii i Chinach,» Sprzedaż na poziomie $ 3,0 billionów w roku budżetowym 2010; R (badania) & D (rozwój) budżet ~ 8%» Uznawana co roku przez magazyn Fortune od 1984 jako jedno z najlepszych miejsc pracy

9 » Biosuszenie frakcji nadsitowej ze zmieszanych odpadów komunalnych

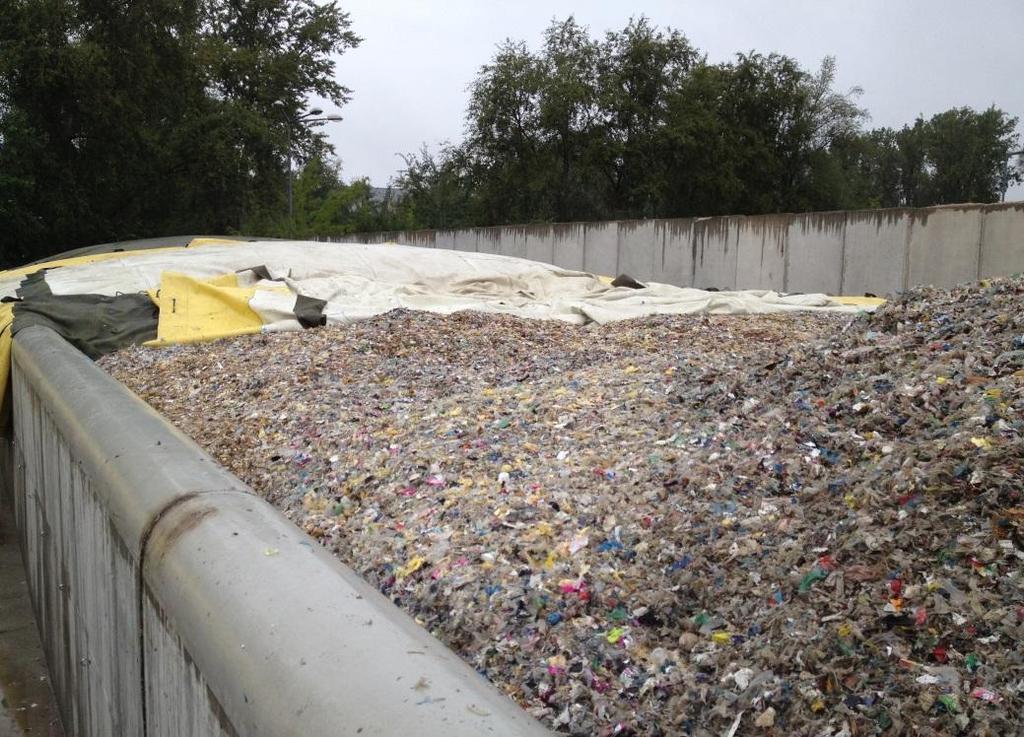

10 » Biosuszenie gotowego paliwa RDF

11 » Technologia produkcji paliw RDF Firma założona w 1969 r. Zatrudnia ok. 400 pracowników Ponad tyś urządzeń i instalacji na świecie

12 » Zakres ofert firmy VECOPLAN Rozdrabniacze wstępne Rozdrabniacze końcowe Przenośniki ( taśmowe, łańcuchowe itp.) Separatory powietrzne Sita Separatory metali/niemetali Kompletne linie do produkcji paliwa RDF Wszystkie elementy linii pochodzą od jednego producenta!

» Niskie koszty eksploatacji dzięki bezpośredniemu napędowi HiTorc - silnik synchroniczny Zakres mocy 60-247 kw Brak przekładni Brak pasów klinowych Start pod

13 » Niskie koszty eksploatacji dzięki bezpośredniemu napędowi HiTorc - silnik synchroniczny Zakres mocy kw Brak przekładni Brak pasów klinowych Start pod obciążeniem Niskie zużycie energii, mniejsze do 25% w porównaniu z silnikiem asynchronicznym Brak tzw. pików przy uruchamianiu Cicha praca Automatyczny rewers Napęd bezobsługowy

14 Niskie koszty eksploatacji Napęd tradycyjny Napęd bezpośredni

15 Modernizacja i rozbudowa Zakładu Gospodarowania Odpadami w m. Gać -ZAPROJEKTOWANIE ORAZ DOSTAWA I BUDOWA LINII DO PRODUKCJI PALIWA ALTERNATYWNEGO RDF WRAZ Z WYKONANIEM ROBÓT BUDOWLANYCH ADAPTACJA HALI kontrakt K2a Przetarg ogłoszony w r. Instalacja oddana do użytkowania w r.

16 » Zakres prac budowlanych: Demontaż urządzeń linii sortowniczej Wymiana obudowy ścian z blachy trapezowej na nową Oczyszczenie konstrukcji hali wraz z malowaniem Renowacja poszycia dachu Fundamenty pod urządzenia, renowacja i uzupełnienie posadzki Ściany przeciwpożarowe, ściany oporowe Oświetlenie, instalacja elektryczna System ochrony p-poż

17 » Zakres prac budowlanych: hala przed modernizacją, rok budowy 1998

18 » Zakres prac budowlanych: demontaż linii sortowniczej

19 » Zakres prac budowlanych: rozbiórka hali

20 » Zakres prac budowlanych: prace w środku hali

21 » Zakres prac budowlanych: efekt końcowy

22 » Elementy przyjętej technologii: Nadawa Rozdrabniacz wstępny Separator metali FE Rozdrabniacz końcowy System przenośników łączących całą linię Instalacja p-poż Konstrukcje wsporcze Magazyny buforowe na PRE-RDF Magazyn gotowego paliwa RDF

23 » Przykładowa instalacja do produkcji paliwa RDF ZGO Sp. z o.o. Gać

24 » Elementy przyjętej technologii: nadawa

25 » Elementy przyjętej technologii: rozdrabniacz wstępny

26 » Elementy przyjętej technologii: separator metali

27 » Elementy przyjętej technologii: rozdrabniacz końcowy

28 » Elementy przyjętej technologii: przenośniki

29 » Parametry technologiczne instalacji: Powierzchnia użytkowa hali: 1792 m² Materiał wejściowy: odpady z mechanicznej obróbki o gęstości kg/m³, odpady wielkogabarytowe, odpady przemysłowe Wydajność nominalna instalacji: Mg/rok Stopień rozdrobnienia końcowego: < 30 mm Wydajność rozdrabniacza wstępnego: Mg/h Wydajność rozdrabniacza końcowego: 8-10 Mg/h

30 » Koszty inwestycji: Całkowity koszt inwestycji ( część budowlana + technologia): ,00 PLN netto ,00 PLN brutto

31 » Jakość paliwa RDF dla cementowni: Stopień rozdrobnienia: mm Kaloryczność: > 16 MJ/kg calciner, > 20 MJ/kg główny palnik» Jakość paliwa dla elektrowni/ciepłowni Stopień rozdrobnienia: mm Kaloryczność: 10 MJ/kg 18 MJ/kg

32 Instalacje referencyjne Linia RDF w cementowni przed głównym piecem spalania w CME, 10t/h

33 Instalacje referencyjne Linia RDF w cementowni Bursa, 10t/h

34 Instalacje referencyjne Linia o wydajności 17 t/h: NOVAGO

35 Instalacje referencyjne Linia o wydajności 8 t/h: WOD-KAN Biała Podlaska

36 EKOTEAM Węgrów Instalacje referencyjne Rozdrabniacz końcowy VAZ 1300 T o wyd. 1,5 t/h Rozdrabniacz końcowy VAZ 1600 o wyd. 2,0 t/h

37 Instalacje referencyjne Przedsiębiorstwo Gospodarki Komunalnej Zamość 2 x Rozdrabniacz końcowy VAZ 1800 T o wyd. 2,5 t/h

38 ZUO Gorzów Wielkopolski Instalacje referencyjne Rozdrabniacz końcowy VAZ 1800 T o wyd. 3,5 t/h

39 Sanit Trans Sp. z o.o. Instalacje referencyjne Rozdrabniacz VEZ 2500 o wydajności 13 t/h

40 Instalacje referencyjne Zakład Gospodarki Odpadów Komunalnych - Olsztyn Rozdrabniacz VEZ 2500 o wydajności 13 t/h

41 Instalacje referencyjne VIVE Textile Recycling Sp. z o.o. - Kielce Rozdrabniacz V-ECO 1700 o wydajności 4 t/h - tekstylia

42 Dziękuję za uwagę!
