JUMO heattherm-at. Krótki opis

Transkrypt

1 JUMO heattherm-at Typ , zaprojektowany pod kątem montaŝu naściennego lub w pomieszczeniu Karta katalogowa Strona 1 /10 - technika łączeniowa 50% redukcja czasu instalacji Stabilny punkt z kompensacją temperatury Moc łączeniowa 16 A, 230 V Testowany według zaleceń normy DIN EN (zamiennik do DIN 3440) śywotność aŝ do 250,000 operacji dla termostatów TR, TW Odchyłka dla punktu w ciągu całego Ŝycia maks. ±5% Krótki opis Głównymi cechami wyróŝniającymi rodzinę termostatów heattherm-at jest duŝa elastyczność zastosowań oraz wykorzystywanie najnowszych osiągnięć w technikach połączeń elektrycznych. Obudowa urządzenia pozwala pracować w powszechnie spotykanych typach instalacji tj. jako urządzenie do montaŝu naściennego, przylgowego lub zanurzeniowego z króćcem bądź kapilarą. Jest to pierwszy termostat do montaŝu powierzchniowego, w którym wykorzystano technologię łączeniową Push-In. Połączenie wykonuje się poprzez wciśnięcie końcówki przewodu w odpowiedni zacisk. Do wykonywania takich połączeń nie są wymagane Ŝadne narzędzia, a połączenie jest w pełni bezpieczne. Opisana technika łączeniowa znacząco redukuje koszty oraz czas instalacji w porównaniu z tradycyjnymi zaciskami śrubowymi. Maksymalna obciąŝalność połączeń elektrycznych wykonanych w technologii Push-In, to 16A przy 230V AC, dzięki czemu nie ma potrzeby stosowania układów łączeniowych dla większych mocy. Cechą charakterystyczną termostatów rodziny heattherm jest stabilna wartość histerezy <10K, co równieŝ wpływa na redukcję kosztów. Regulator temperatury (TR), monitor temperatury (TW), monitor temperatury bezpieczeństwa (STW), ogranicznik temperatury bezpieczeństwa (STB) dostępne są w wykonaniu pojedynczym oraz podwójnym. Wysoką jakość urządzeń potwierdzają dopuszczenia DIN EN , PED oraz UL/CSA. Funkcje termostatów Regulator temperatury TR i monitor temperatury TW Przekroczenie nastawionej wartości temperatury powoduje zadziałanie zestyku, co skutkuje zwarciem lub rozwarciem obwodu. W przypadku gdy temperatura spadnie poniŝej nastawionej wartości, zestyk powraca do stanu wyjściowego. Typ / TR/STB Typ / TR Czujka spiralna Monitor temperatury bezpieczeństwa STW Przekroczenie nastawionej wartości temperatury powoduje zadziałanie zestyku, co skutkuje zwarciem lub rozwarciem obwodu. W przypadku gdy temperatura spadnie poniŝej nastawionej wartości, zestyk powraca do stanu wyjściowego. W przypadku uszkodzenia systemu pomiarowego () następuje niezwłoczne przerwanie obwodu. Po schłodzeniu czujki o 20 C, następuje rozwarcie obwodu, a ponowne zamknięcie następuje automatycznie przy wzroście temperatury. Ogranicznik temperatury bezpieczeństwa STB Przekroczenie nastawionej wartości temperatury powoduje zadziałanie zestyku, co skutkuje zwarciem lub rozwarciem obwodu, działanie zestyku zostaje zablokowane. Działanie zestyku moŝna odblokować ręcznie, gdy wartość temperatury spadnie o 10K. W przypadku uszkodzenia obwodu pomiarowego () następuje niezwłoczne rozwarcie obwodu. Nie ma moŝliwości odblokowania termostatu. Po schłodzeniu czujki o 20 C, następuje rozwarcie obwodu, a ponowne zamknięcie następuje automatycznie przy wzroście temperatury. Typ /0002-TW Dopuszczenia

2 Dane techniczne OBUDOWA Dolna część obudowy: PA (wzmocniona), Kolor: srebrno-szary RAL 7001 FUNKCJE TR TW, STW, STB Pokrywa: ABS z okienkiem (PMMA), Kolor: błękit kobaltowy RAL 5013 Karta katalogowa Strona 2 /10 Punkt nastawiany za pomocą zewnętrznego pokrętła; Punkt nastawiany po zdjęciu pokrywy zewnętrznej za pomocą śrubokręta; kontrola wartości ; Stopień ochrony IP 54 wg. EN Przyłącze elektryczne Dławnica kablowa M20 x 1.5, dla kabli o średnicach Ø 6-12 mm MontaŜ MontaŜ na rurze za pomocą opaski zaciskowej, średnica rury 40 do 140 mm MontaŜ dla termostatu naściennego MontaŜ dla termostatu z króćcem Waga około 0.2 kg Parametry elektryczne Rodzaj zestyku zestyk jednopolowy ObciąŜalność TR, TW, STW STB Podłączenie Przy rozwieraniu (zestyki 1-2): AC 230 V +10%, 16 (2.5) A, cos ϕ = 1(0.6) DC 230 V +10%, 0.25 A Przy zwieraniu (zestyki 1-4): Przy rozwieraniu (zestyku 1-2): AC 230 V +10%, 16 (2.5) A, cos ϕ = 1(0.6) DC 230 V +10%, 0.25 A Przy zwieraniu (zestyki 1-4): AC 230 V +10%, 6.3 (2.5) A, cos ϕ = 1(0.6) AC 230 V +10%, 2 (0.4) A, cos ϕ = 1(0.6) DC 230 V +10%, 0.25 A DC 230 V +10%, 0.25 A -Zestyk (terminal wtykany) "Push-In "-technika łączeniowa: patent firmy Weidmüller GmbH & Co. KG, Detmold Przekrój przewodów drucik mm 2, Niezawodność W celu zapewnienia niezawodności zadziałania zestyku, rekomendowane jest minimalne obciąŝenie: AC / DC = 24 V, 100 ma dla posrebrzanych zestyków. Parametry robocze Dokładność punktu Kompensacja temperaturowa Temperatury graniczne Pozycja nominalna (NL) TR, TW 2.5% dolna połowa ( C ) STW, STB z zakresem nastaw: +20 C C +70 C C górna połowa dolna połowa ( C) ( C ) górna połowa ( C) W górnej części skali ± 3%, na +0 / -5K +0 / -12K +0 / -12K +0 / -5K początku skali ± 6% W przypadku znacznego odchylenia temperatury termostatu od temperatury +22 C oraz znacznej długości, następuje przesunięcie punktu o około 0.1 K/K (zmiana punktu odnosi się do zmian temperatury, aŝ do wartości maksymalnej +120 C i długości nie przekraczającej 2000mm). Dzięki funkcji kompensacji temperaturowej, odchylenie punktu redukowane jest do minimum. transport i przechowywanie: C uŝytkowanie: maks. +80 C montaŝ na rurze, maks. Temperatura rury +120 C zgodnie z DIN 16257, NL 0...NL 90 (dostępne inne) Dopuszczenia DIN DIN EN TR , TW , STW (STB) , STB Pressure Equipment Directive 97/ DGRL STW i STB 23/EC UL UL 873 na Ŝyczenie Wzór podłączenia TR, TW, STW: STB:

3 Karta katalogowa Strona 3 /10 Wykonanie magazynowe JUMO heattherm-at (dotyczy magazynu centralnego w Niemczech) Regulator temperatury TR TYP / 0001 Indywidualne ograniczenie zakresu regulacji Nr. artykułu Typ Zakres Ø L 60/ Czujka przylgowa 60/ heattherm-at / około 3K Osłona U1/2, 8 100mm mosiądz niklowany Monitor temperatury TW TYP / 0002 Nr. artykułu Typ Zakres Ø L 60/ Czujka przylgowa 60/ heattherm-at / około 3K Osłona U1/2, 8 100mm mosiądz niklowany

4 Karta katalogowa Strona 4 /10 Wykonanie magazynowe JUMO heattherm-at (dotyczy magazynu centralnego w Niemczech) Monitor temperatury bezpieczeństwa STW TYP / 0020 MoŜliwość zaplombowania obudowy termostatu Ochrona w przypadku przerwania Nr. artykułu Typ Zakres Ø L 60/ Osłona U1/2, heattherm-at / około 10K 8 100mm mosiądz niklowany / Czujka przylgowa Ogranicznik temperatury bezpieczeństwa STB TYP / 0070 Potwierdzenie punktu moŝliwe z zewnątrz MoŜliwość zaplombowania obudowy termostatu Ochrona w przypadku przerwania Nr. artykułu Typ Zakres Ø L 60/ Osłona U1/2, heattherm-at / około 10K 8 100mm mosiądz niklowany / Czujka przylgowa

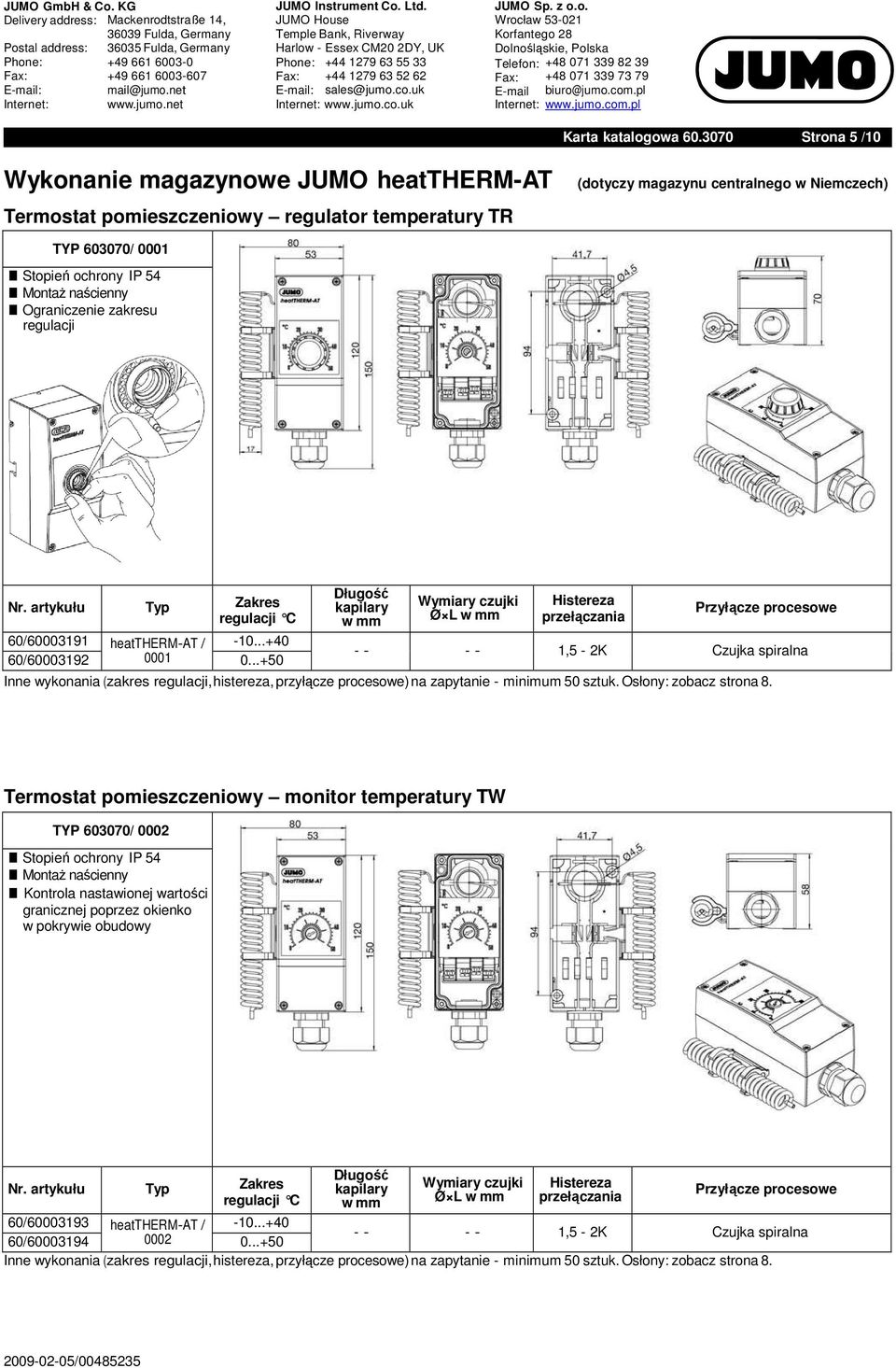

5 Karta katalogowa Strona 5 /10 Wykonanie magazynowe JUMO heattherm-at (dotyczy magazynu centralnego w Niemczech) Termostat pomieszczeniowy regulator temperatury TR TYP / 0001 MontaŜ naścienny Ograniczenie zakresu regulacji Nr. artykułu Typ Zakres 60/ heattherm-at / / Ø L ,5-2K Czujka spiralna Termostat pomieszczeniowy monitor temperatury TW TYP / 0002 MontaŜ naścienny Nr. artykułu Typ Zakres Ø L 60/ heattherm-at / ,5-2K Czujka spiralna 60/

6 Karta katalogowa Strona 6 /10 Wykonanie magazynowe JUMO heattherm-at (dotyczy magazynu centralnego w Niemczech) Regulator temperatury/monitor temperatury bezpieczeństwa TR/STW TYP / 0120 Ochrona w przypadku przerwania (STB) Nr. artykułu Typ Zakres Wymiary czujki Ø L 60/ heattherm-at / (TR) (TR) około 3K 0120 (STW) Czujka przylgowa (STW) około 10K / heattherm-at / (TR) (TR) około 3K Osłona U1/2, 0120 (STW) (STW) około 10K mm mosiądz niklowany Regulator temperatury/ogranicznik temperatury bezpieczeństwa TR/STB TYP / 0120 Ochrona w przypadku przerwania (STB) rence Nr. artykułu Typ Zakres 60/ heattherm-at / / heattherm-at / 0170 Wymiary czujki Ø L (TR) (TR) około 3K (STB) Czujka przylgowa (STB) około 10K 2000 (TR) (TR) około 3K Osłona U1/2, (STB) (STB) około 10K mm mosiądz niklowany

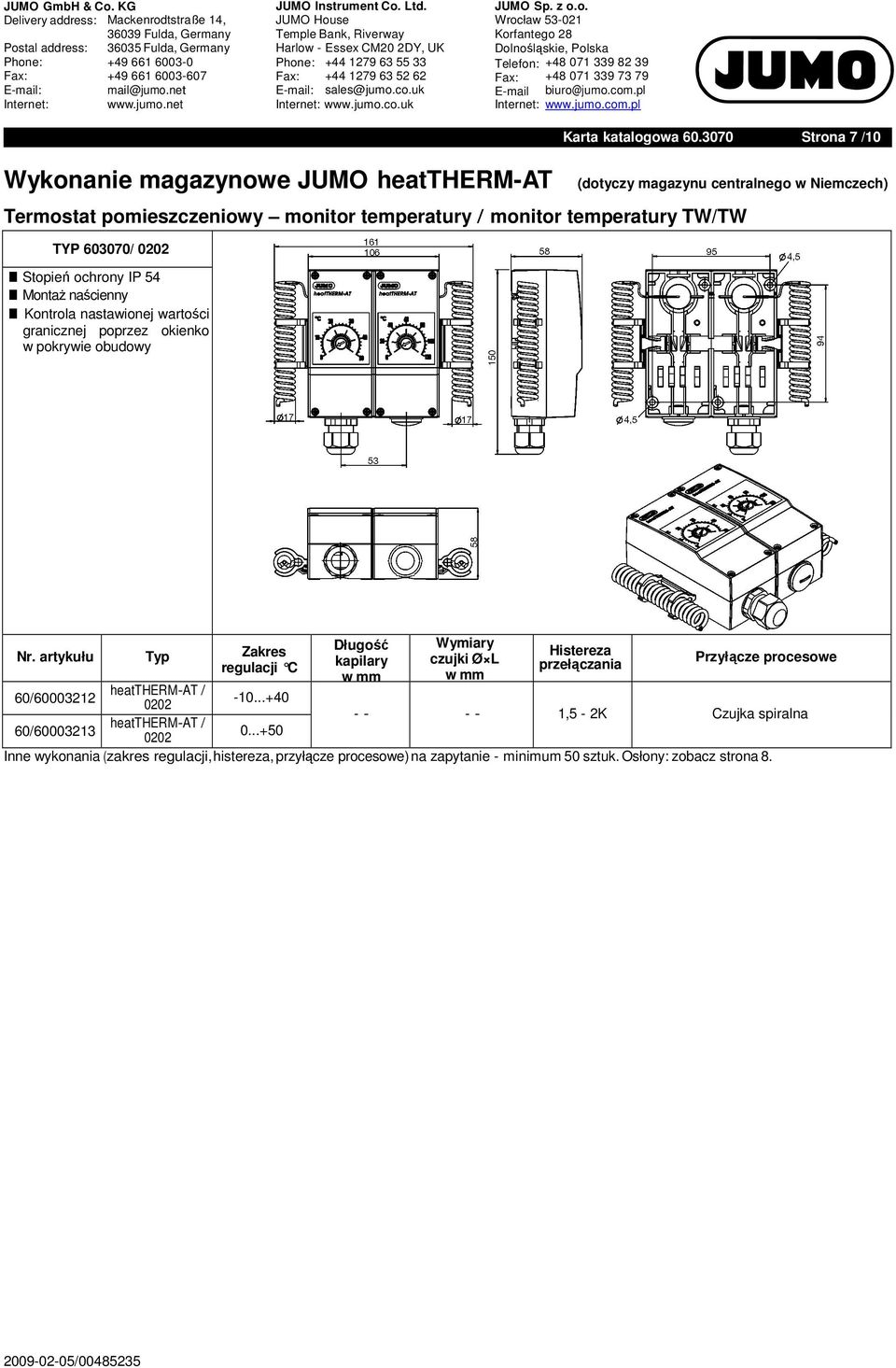

7 Karta katalogowa Strona 7 /10 Wykonanie magazynowe JUMO heattherm-at (dotyczy magazynu centralnego w Niemczech) Termostat pomieszczeniowy monitor temperatury / monitor temperatury TW/TW TYP / 0202 MontaŜ naścienny Nr. artykułu Typ Zakres Wymiary czujki Ø L 60/ heattherm-at / ,5-2K Czujka spiralna 60/ heattherm-at /

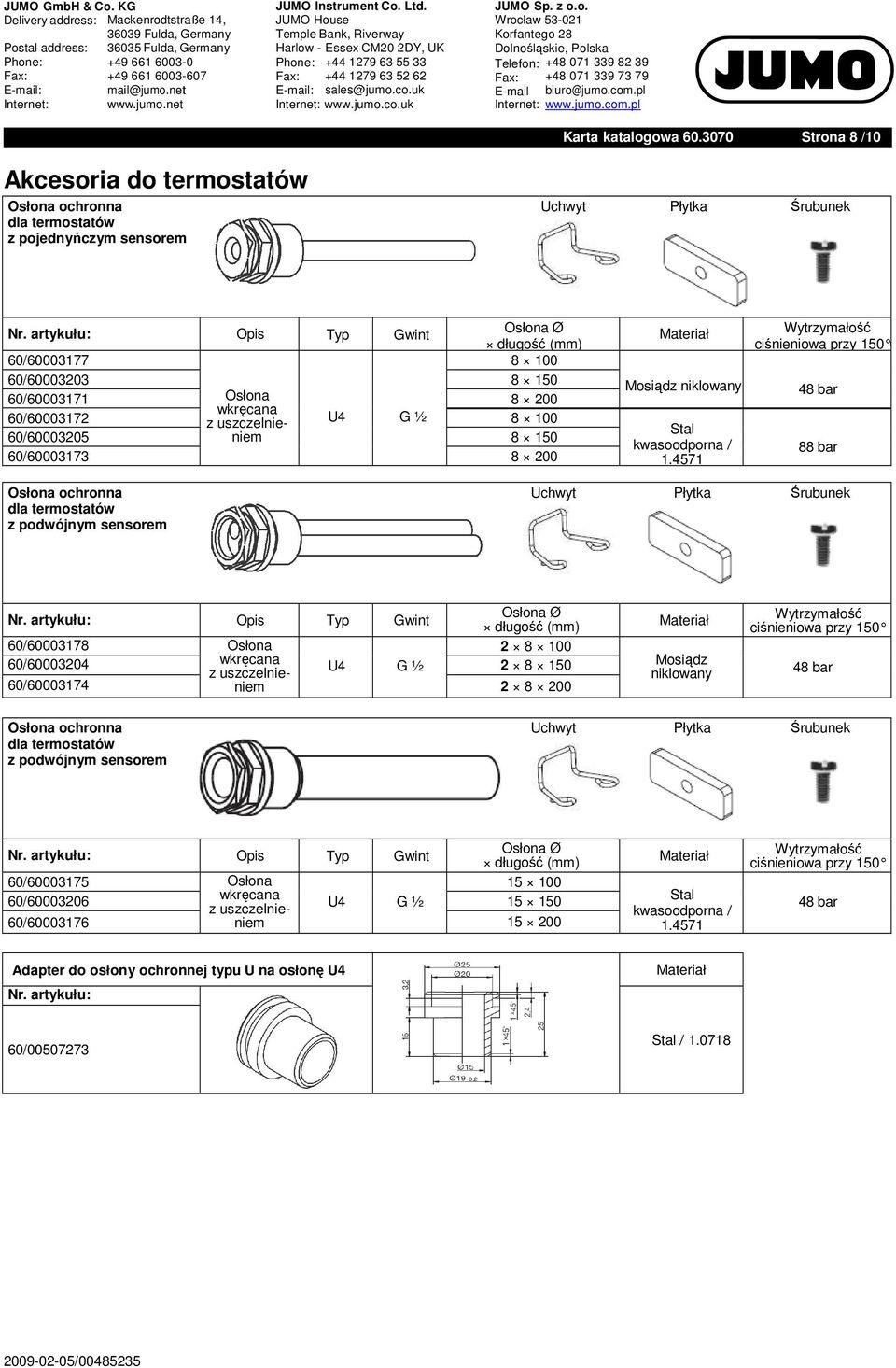

8 Karta katalogowa Strona 8 /10 Akcesoria do termostatów Osłona ochronna Uchwyt Płytka Śrubunek dla termostatów z pojednyńczym sensorem Nr. artykułu: Opis Osłona Ø Typ Gwint długość (mm) 60/ / / Osłona wkręcana 60/ z uszczelnie- U4 G ½ / niem / Materiał Mosiądz niklowany Stal kwasoodporna / Wytrzymałość ciśnieniowa przy 150 C 48 bar 88 bar Osłona ochronna Uchwyt Płytka Śrubunek dla termostatów z podwójnym sensorem Osłona Ø Nr. artykułu: Opis Typ Gwint długość (mm) Materiał Wytrzymałość ciśnieniowa przy / Osłona / wkręcana U4 G ½ Mosiądz z uszczelnie- niklowany 48 bar 60/ niem Osłona ochronna Uchwyt Płytka Śrubunek dla termostatów z podwójnym sensorem Osłona Ø Nr. artykułu: Opis Typ Gwint długość (mm) Materiał Wytrzymałość ciśnieniowa przy / Osłona / wkręcana U4 G ½ Stal 48 bar z uszczelnie- kwasoodporna / 60/ niem Adapter do osłony ochronnej typu U na osłonę U4 Nr. artykułu: Ø25 Ø20 Materiał 60/ Ø15 Ø19-0,2 Stal /

9 Karta katalogowa Strona 9 /10 Szczegóły zamówienia: Termostat do montaŝu powierzchniowego / pokojowego, typu Kod zamówienia (1) Typ podstawowy heattherm-at z zestykiem jednobiegunowym (2) Funkcjonalność typu podstawowego 0001 Regulator temperatury (TR)) 0002 Monitor temperatury (TW) 0020 Monitor temperatury bezpieczeństwa (STW) 0070 Ogranicznik temperatury bezpieczeństwa (STB) 0202 Termostat pokojowy - monitor temperatury / Monitor temperatury TW/TW 0120 Regulator temperatury / Monitor temperatury bezpieczeństwa (TR / STW) 0170 Regulator temperatury / Ogranicznik temperatury bezpieczeństwa (TR / STB) (3) Wykonanie 5 Termostat do nabudowy, z osłoną ochronną, kapilarą lub czujnikiem przylgowym 6 Termostat pomieszczeniowy, z czujką spiralną (4) Zakres regulacji/ wartości granicznych C (TR, TW) C (TR, TW) C (STW) C (TR, TW) C (STW, STB) Inne zakresy regulacji/ wartości granicznych, aŝ do +350 C na zapytanie (5) Zakres regulacji/ wartości granicznych C (STW, STB) Inne zakresy regulacji/ wartości granicznych, aŝ do +350 C na zapytanie (6) 00 Bez histerezy (STB) około 3K około 10K (TR, TW) (STW) (7) Long-distance cable length 0 0 mm (tylko termostat pomieszczeniowy) mm.... Specjalna długość (podać tekstem jawnym, krok 500mm) (8) Materiał wykonania 40 Miedź (Cu) 26 Stal kwasoodporna (CrNi, )

10 Karta katalogowa Strona 10 /10 Szczegóły zamówienia: Termostat do montaŝu powierzchniowego / pokojowego, typu Kod zamówienia (9) (PA) 10 A = Czujka cylindryczna gładka 15 H = Czujka spiralna 20 U = Osłona wkręcana wraz z uszczelnieniem (10) Gwint przyłącza procesowego (PA) 00 Bez gwintu (przyłącze procesowe "A" lub "H") 13 Gwint zewnętrzny G 1/2 (11) Materiał przyłącza procesowego (PA) 00 Tylko dla przyłącza procesowego "A" 46 Mosiądz CuZn 20 Stal kwasoodporna CrNi, (12) zanurzeniowa osłony "S" 00 Tylko dla przyłącza procesowego "A" lub "H" mm.... Inne długości na zapytanie (13) Średnica osłony "d" 00 Tylko dla przyłącza procesowego "A" lub "H" 8 Ø 8 mm (14) Średnica czujki "d" 6 Ø 6 mm 17 Ø 17 mm Czujka spiralna w termostatach pomieszczeniowych (15) Dodatki (TZ) Brak 402 Stopień ochrony obudowy IP Opaska zaciskowa dla czujnika przylgowego (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) Kod zamówienia: / / / Przykład: / 0001 / / Dodatki naleŝy podać oddzielone przecinkami
