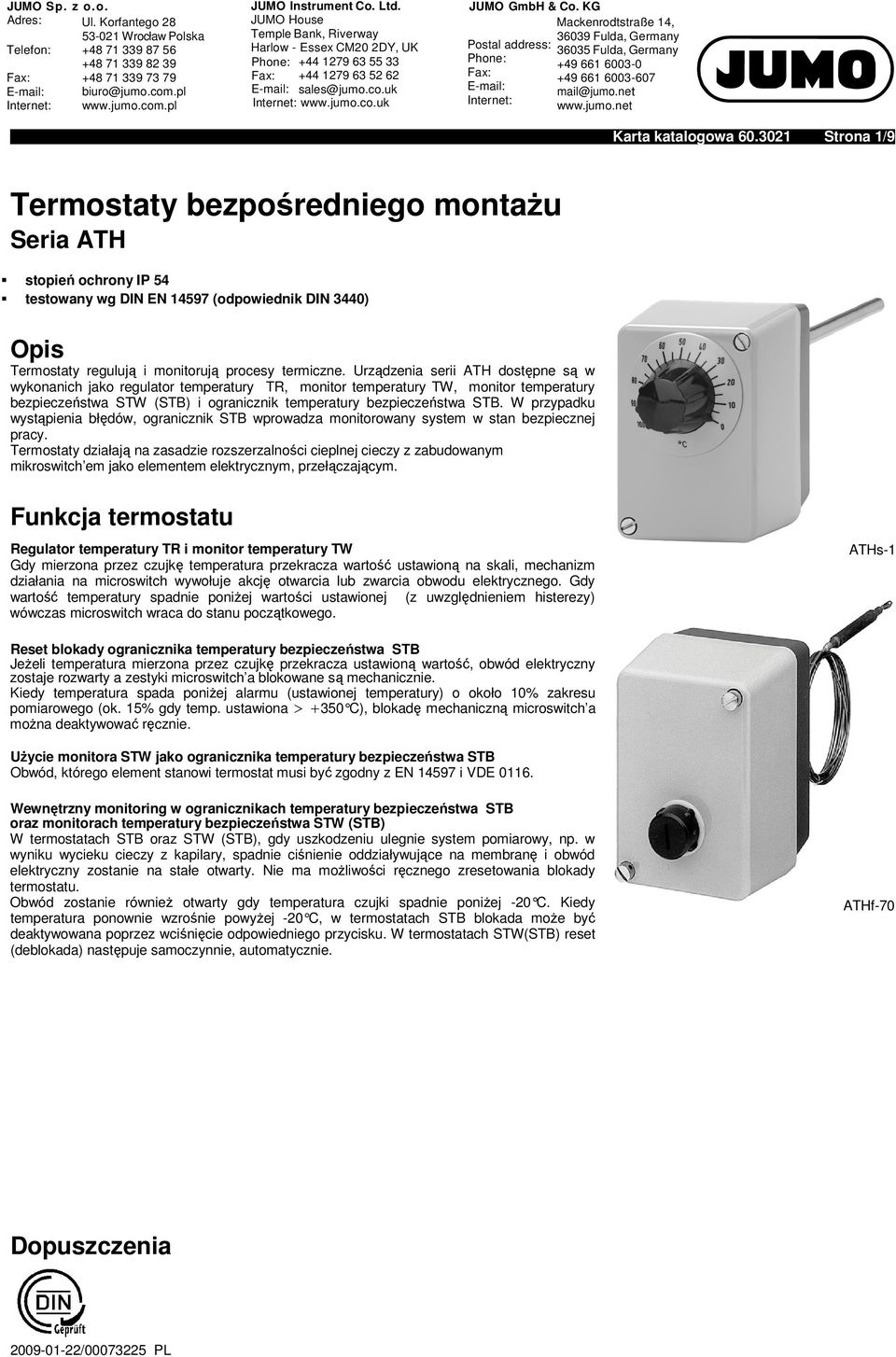

1 Karta katalogowa trona 1/9 Termostaty bezpośredniego montaŝu eria ATH stopień ochrony IP 54 testowany wg DIN EN (odpowiednik DIN 3440) Opis Termostaty regulują i monitorują procesy termiczne. Urządzenia serii ATH dostępne są w wykonanich jako regulator temperatury TR, monitor temperatury TW, monitor temperatury bezpieczeństwa TW (TB) i ogranicznik temperatury bezpieczeństwa TB. W przypadku wystąpienia błędów, ogranicznik TB wprowadza monitorowany system w stan bezpiecznej pracy. Termostaty działają na zasadzie rozszerzalności cieplnej cieczy z zabudowanym mikroswitch em jako elementem elektrycznym, przełączającym. Funkcja termostatu Regulator temperatury TR i monitor temperatury TW Gdy mierzona przez czujkę temperatura przekracza wartość ustawioną na skali, mechanizm działania na microswitch wywołuje akcję otwarcia lub zwarcia obwodu elektrycznego. Gdy wartość temperatury spadnie poniŝej wartości ustawionej (z uwzględnieniem histerezy) wówczas microswitch wraca do stanu początkowego. ATHs-1 Reset blokady ogranicznika temperatury bezpieczeństwa TB JeŜeli temperatura mierzona przez czujkę przekracza ustawioną wartość, obwód elektryczny zostaje rozwarty a zestyki microswitch a blokowane są mechanicznie. Kiedy temperatura spada poniŝej alarmu (ustawionej temperatury) o około 10 zakresu pomiarowego (ok. 15 gdy temp. ustawiona > +350), blokadę mechaniczną microswitch a moŝna deaktywować ręcznie. UŜycie monitora TW jako ogranicznika temperatury bezpieczeństwa TB Obwód, którego element stanowi termostat musi być zgodny z EN i VDE Wewnętrzny monitoring w ogranicznikach temperatury bezpieczeństwa TB oraz monitorach temperatury bezpieczeństwa TW (TB) W termostatach TB oraz TW (TB), gdy uszkodzeniu ulegnie system pomiarowy, np. w wyniku wycieku cieczy z kapilary, spadnie ciśnienie oddziaływujące na membranę i obwód elektryczny zostanie na stałe otwarty. Nie ma moŝliwości ręcznego zresetowania blokady termostatu. Obwód zostanie równieŝ otwarty gdy temperatura czujki spadnie poniŝej -20. Kiedy temperatura ponownie wzrośnie powyŝej -20, w termostatach TB blokada moŝe być deaktywowana poprzez wciśnięcie odpowiedniego przycisku. W termostatach TW(TB) reset (deblokada) następuje samoczynnie, automatycznie. ATHf-70 Dopuszczenia

2 Karta katalogowa trona 2/9 Dopuszczenia / Zatwierdzenia Typy Funkcja Nr DIN Testy z króćcem z kapilarą ATHs-1 ATHf-1 TR TR ATHs-2 ATHf-2 TW TW ATHs-20 ATHf-20 TW (TB) TW (TB) ATHs-70 ATHf-70 TB TB EN Dyrektywa 97/23/EC Urządzeń ciśnieniowych (tylko ATH.-20 i ATH.-70) Deklaracje Zgodności dostępne są w internecie na stronie: Dane techniczne Zakresy temperatury a wymiary czujki Typ ATH.-1 ATH.-2 ATH.-20 ATH.-70 ATH.-1 ATH.-2 ATH.-20 ATH.-70 Zakres ustawianej temperatury -20 do do do do do do do do do do do do do do do do do do do do do do do do +500 Maksymalna, dopuszczalna temperatura czujki Wypełnienie cieczowe Maksymalna długość kapilary mm Wypełnienie gazowe Długość czujki "L" w mm średnica czujki ø "d" w mm, (6-standard) ø 6 ø Wykonania kapilary i czujki Typ Koniec skali Kapilara Czujka Uwagi ATH.-.. Długość kapilary Min. promień gięcia kapilary do do do do Miedź (Cu) ø 1,5 mm; materiał ref. Cu-DHP Miedź (Cu) ø 1,5 mm; materiał ref. Cu-DHP tal kwasoodporna (CrNi) ø 1,5 mm; materiał tal kwasoodporna (CrNi) ø 1,5 mm; materiał Miedź (Cu) materiał ref. Cu-DHP twarde lutowanie tal kwasoodporna (CrNi) materiał twarde lutowanie tal kwasoodporna (CrNi) materiał spawane tal kwasoodporna (CrNi) materiał spawane tandard 1000mm; max mm 5 mm za dopłatą

3 Karta katalogowa trona 3/9 Dane techniczne elektryczne Element przełączający Max. zdolność łączeniowa ATH.-1 ATH.-2 ATH.-20 microswitch ze stykiem przełączanym ATH.-70 microswitch ze stykiem normalnie zamkniętym i przyciskiem deblokady ATH.-70/U microswitch ze stykiem normalnie zamkniętym, przyciskiem deblokady i dodatkowym zestykiem sygnałowym 230 V AC +10, 10 (2) A, cos ϕ = 1 (0.6) 230 V DC +10, 0.25 A histereza 1,5 i V AC +10, 6 (1.2) A, cos ϕ =1 (0.6) śywotność kontaktu Dane eksploatacyjne Wartość histerezy w zakresu regulacji, kontroli Dokładność punktu załączenia w zakresu Wpływ temperatury otoczenia na punkt złączenia (ustawioną temperaturę) Temperatura magazynowania Dopuszczalna temperatura otoczenia w uŝyciu Pozycja nominalna montaŝu (NL) Zestyki pozłacane, dodatek w kodzie /au* (*tylko dla histerezy 3, 5, lub 7) 24 V AC / DC, 0.1 A rezystancja kontaktu 2,5-10 mω Do zapewnienia maksymalnej niezawodności pracy, zalecamy minimalne parametry łączeniowe: Funkcja termostatu TR, TW TW (TB) Dla kontaktów srebrzonych: AC / DC = 24 V, 100 ma Dla kontaktów pozłacanych (symbol "au"): AC / DC = 10 V, 5 ma system pomiarowy wypełniony cieczą Wartość nominalna Wartość rzeczywista Uwagi 3 3 max. 4 standard 6 6 max. 8 na Ŝądanie 1,5 1 max. 2 za dopłatą system pomiarowy wypełniony gazem 5 4 max. 8 standard 9 8 max. 12 na Ŝądanie max. 2.5 za dopłatą system pomiarowy wypełniony cieczą 5 4 max. 6 standard 9 8 max. 11 na Ŝądanie 2 1 max. 3 za dopłatą system pomiarowy wypełniony gazem 7 5 max. 12 standard 9 8 max. 16 na Ŝądanie max. 3 za dopłatą TR, TW: powyŝej 1/3 skali ± 1,5, na początku skali ± 6 TB, TW (TB): powyŝej 1/3 skali +0/-5, na początku skali +0/-10 JeŜeli głowica termostatu znajduje się w temperaturze innej niŝ temperatura jej kalibracji +22 wówczas istnieje moŝliwość zmiany punktu przełączenia. WyŜsza temperatura otoczenia = niŝszy punkt załączenia NiŜsza temperatura otoczenia = wyŝszy punkt załączenia Termostaty ze skalą: < > TR / TW TB/TW (TB) TR / TW TB/TW (TB) TR / TW TB/TW (TB) wpływ na głowicę termostatu 0.08 / 0.17 / 0.06 / 0.13 / 0.14 / 0.12 / wpływ na kapilarę, podany na kaŝdy metr długości / 0.054/ 0.09/ 0.11/ 0.04/ 0.03/ max. wg DIN , NL 0 - NL 90 (inne na zapytanie)

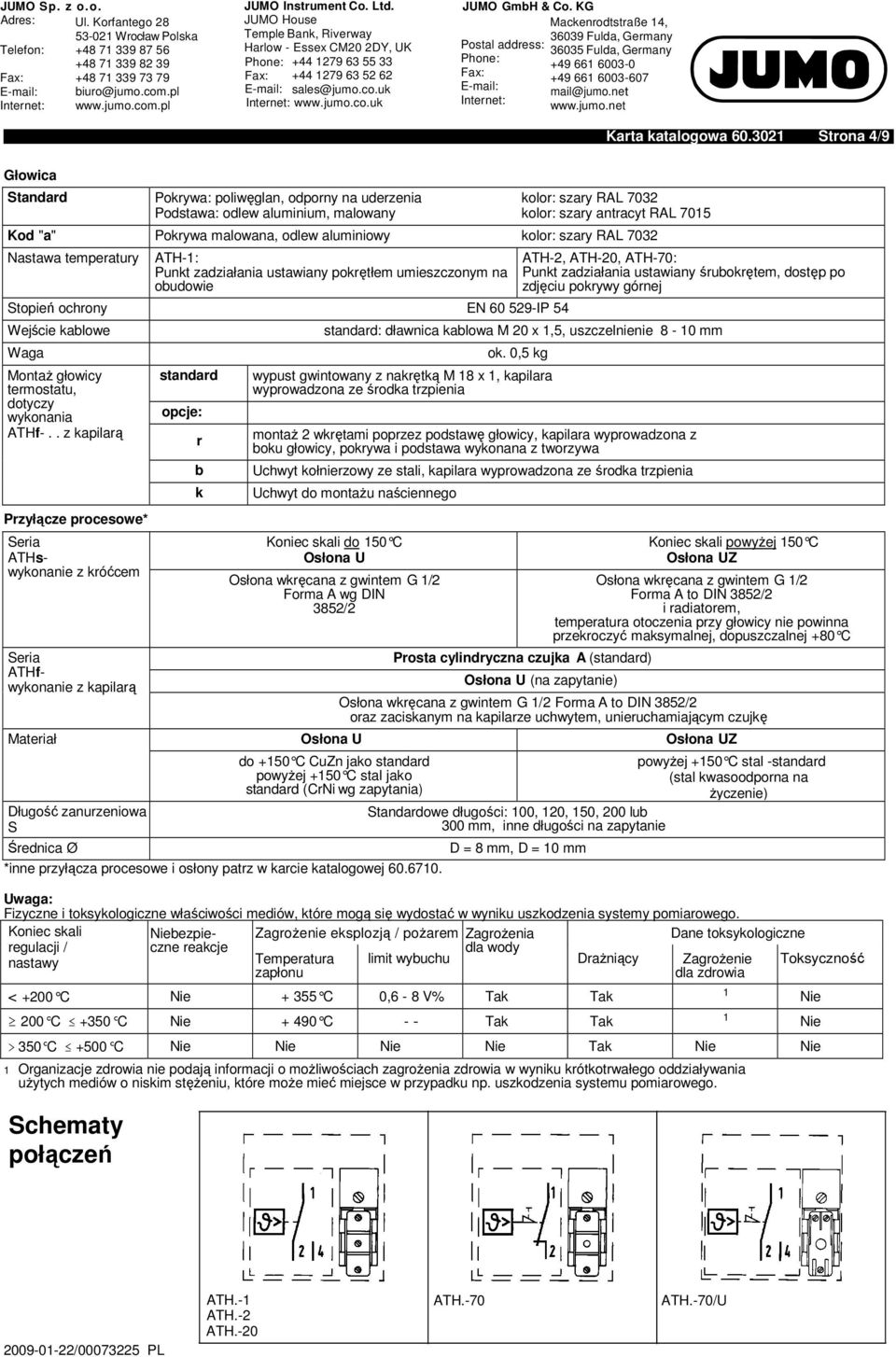

4 Karta katalogowa trona 4/9 Głowica tandard Pokrywa: poliwęglan, odporny na uderzenia kolor: szary RAL 7032 Podstawa: odlew aluminium, malowany kolor: szary antracyt RAL 7015 Kod "a" Pokrywa malowana, odlew aluminiowy kolor: szary RAL 7032 Nastawa temperatury ATH-1: Punkt zadziałania ustawiany pokrętłem umieszczonym na obudowie topień ochrony EN IP 54 Wejście kablowe Waga MontaŜ głowicy termostatu, dotyczy wykonania ATHf-.. z kapilarą Przyłącze procesowe* eria Koniec skali do 150 ATHs- Osłona U wykonanie z króćcem Osłona wkręcana z gwintem G 1/2 Forma A wg DIN 3852/2 eria ATHfwykonanie z kapilarą Materiał Długość zanurzeniowa Średnica Ø standard opcje: r b k Osłona U do +150 CuZn jako standard powyŝej +150 stal jako standard (CrNi wg zapytania) Prosta cylindryczna czujka A (standard) Osłona U (na zapytanie) Koniec skali powyŝej 150 Osłona UZ Osłona wkręcana z gwintem G 1/2 Forma A to DIN 3852/2 i radiatorem, temperatura otoczenia przy głowicy nie powinna przekroczyć maksymalnej, dopuszczalnej +80 Osłona wkręcana z gwintem G 1/2 Forma A to DIN 3852/2 oraz zaciskanym na kapilarze uchwytem, unieruchamiającym czujkę tandardowe długości: 100, 120, 150, 200 lub 300 mm, inne długości na zapytanie D = 8 mm, D = 10 mm Osłona UZ powyŝej +150 stal -standard (stal kwasoodporna na Ŝyczenie) Uwaga: Fizyczne i toksykologiczne właściwości mediów, które mogą się wydostać w wyniku uszkodzenia systemy pomiarowego. Koniec skali Niebezpieczne reakcje dla wody ZagroŜenie eksplozją / poŝarem ZagroŜenia Dane toksykologiczne regulacji / nastawy limit wybuchu DraŜniący Temperatura zapłonu ATH-2, ATH-20, ATH-70: Punkt zadziałania ustawiany śrubokrętem, dostęp po zdjęciu pokrywy górnej standard: dławnica kablowa M 20 x 1,5, uszczelnienie 8-10 mm ok. 0,5 kg wypust gwintowany z nakrętką M 18 x 1, kapilara wyprowadzona ze środka trzpienia montaŝ 2 wkrętami poprzez podstawę głowicy, kapilara wyprowadzona z boku głowicy, pokrywa i podstawa wykonana z tworzywa Uchwyt kołnierzowy ze stali, kapilara wyprowadzona ze środka trzpienia Uchwyt do montaŝu naściennego *inne przyłącza procesowe i osłony patrz w karcie katalogowej ZagroŜenie dla zdrowia < +200 Nie ,6-8 V Tak Tak 1 Nie Nie Tak Tak 1 Nie > Nie Nie Nie Nie Tak Nie Nie 1 Organizacje zdrowia nie podają informacji o moŝliwościach zagroŝenia zdrowia w wyniku krótkotrwałego oddziaływania uŝytych mediów o niskim stęŝeniu, które moŝe mieć miejsce w przypadku np. uszkodzenia systemu pomiarowego. chematy połączeń Toksyczność ATH.-1 ATH.-2 ATH.-20 ATH.-70 ATH.-70/U

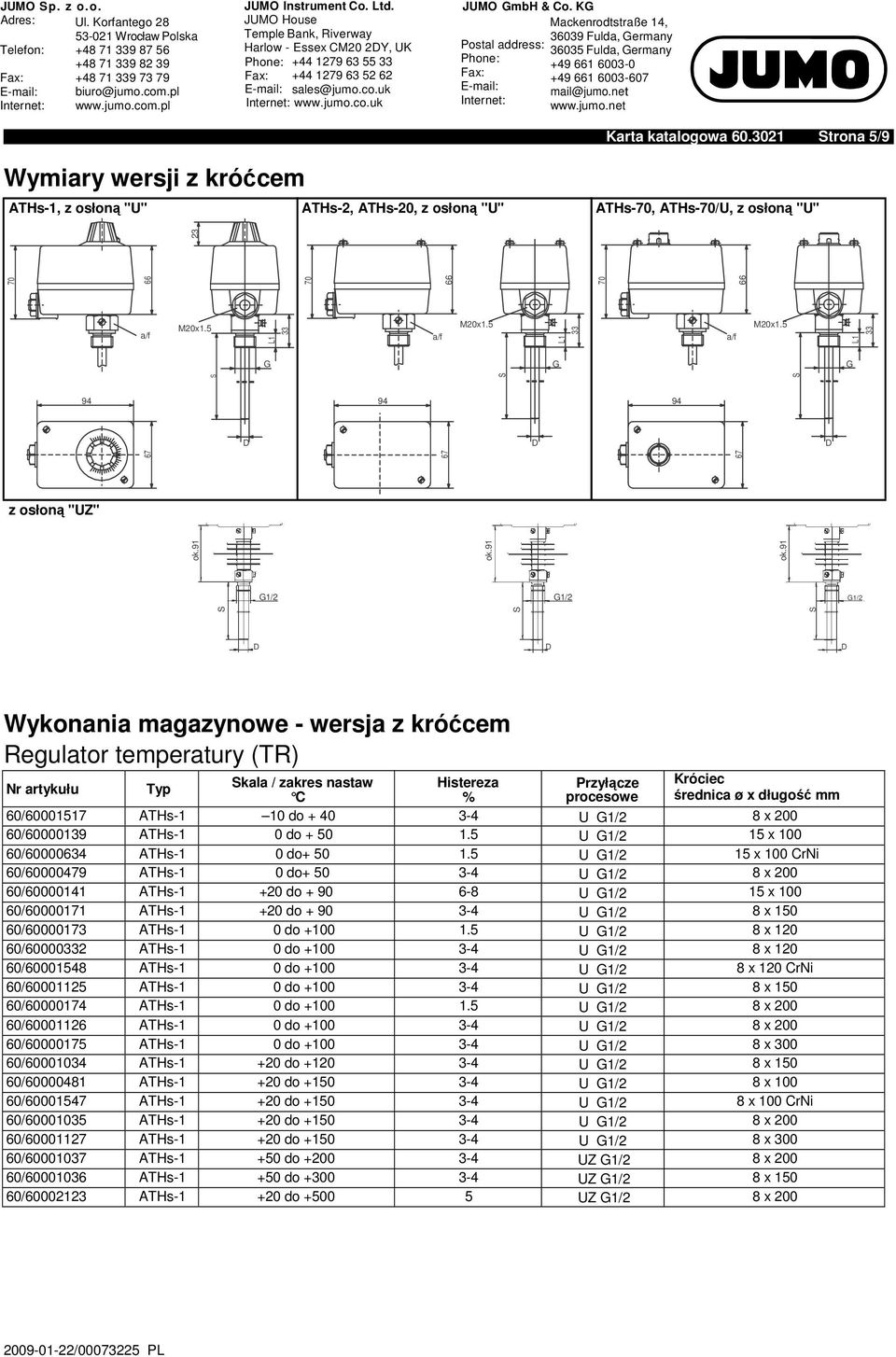

5 Karta katalogowa trona 5/9 Wymiary wersji z króćcem ATHs-1, z osłoną "U" ATHs-2, ATHs-20, z osłoną "U" ATHs-70, ATHs-70/U, z osłoną "U" ok.91 L ok L G G G D D D L1 33 ok.91 z osłoną "UZ" G1/2 G1/2 G1/2 D D D Wykonania magazynowe - wersja z króćcem Regulator temperatury (TR) Nr artykułu Typ kala / zakres nastaw Histereza Przyłącze Króciec procesowe średnica ø x długość mm 60/ ATHs-1 10 do U G1/2 8 x / ATHs-1 0 do U G1/2 15 x / ATHs-1 0 do U G1/2 15 x 100 CrNi 60/ ATHs-1 0 do U G1/2 8 x / ATHs do U G1/2 15 x / ATHs do U G1/2 8 x / ATHs-1 0 do U G1/2 8 x / ATHs-1 0 do U G1/2 8 x / ATHs-1 0 do U G1/2 8 x 120 CrNi 60/ ATHs-1 0 do U G1/2 8 x / ATHs-1 0 do U G1/2 8 x / ATHs-1 0 do U G1/2 8 x / ATHs-1 0 do U G1/2 8 x / ATHs do U G1/2 8 x / ATHs do U G1/2 8 x / ATHs do U G1/2 8 x 100 CrNi 60/ ATHs do U G1/2 8 x / ATHs do U G1/2 8 x / ATHs do UZ G1/2 8 x / ATHs do UZ G1/2 8 x / ATHs do UZ G1/2 8 x 200

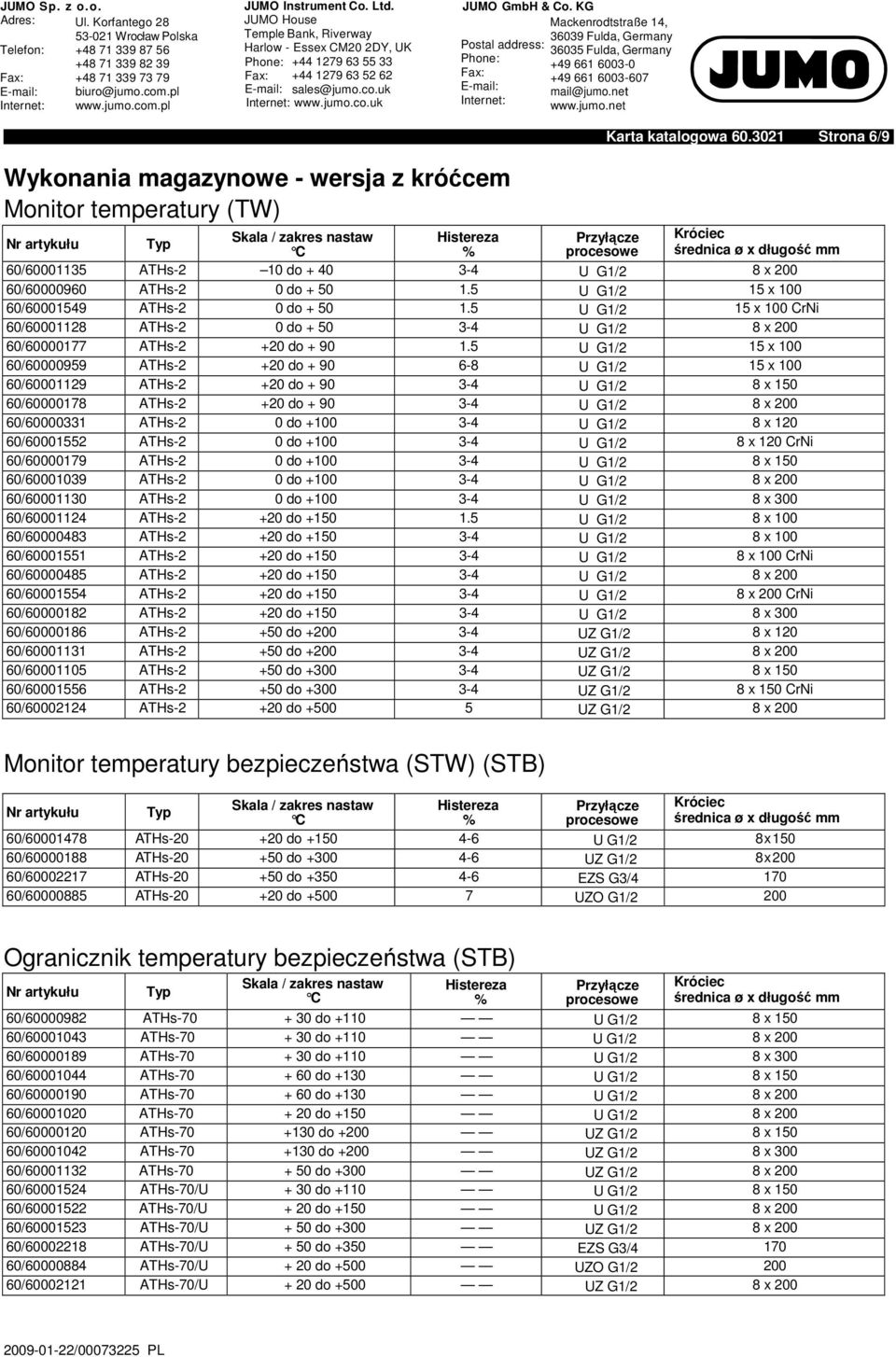

6 Karta katalogowa trona 6/9 Wykonania magazynowe - wersja z króćcem Monitor temperatury (TW) kala / zakres nastaw Histereza Nr artykułu Typ Przyłącze Króciec procesowe średnica ø x długość mm 60/ ATHs-2 10 do U G1/2 8 x / ATHs-2 0 do U G1/2 15 x / ATHs-2 0 do U G1/2 15 x 100 CrNi 60/ ATHs-2 0 do U G1/2 8 x / ATHs do U G1/2 15 x / ATHs do U G1/2 15 x / ATHs do U G1/2 8 x / ATHs do U G1/2 8 x / ATHs-2 0 do U G1/2 8 x / ATHs-2 0 do U G1/2 8 x 120 CrNi 60/ ATHs-2 0 do U G1/2 8 x / ATHs-2 0 do U G1/2 8 x / ATHs-2 0 do U G1/2 8 x / ATHs do U G1/2 8 x / ATHs do U G1/2 8 x / ATHs do U G1/2 8 x 100 CrNi 60/ ATHs do U G1/2 8 x / ATHs do U G1/2 8 x 200 CrNi 60/ ATHs do U G1/2 8 x / ATHs do UZ G1/2 8 x / ATHs do UZ G1/2 8 x / ATHs do UZ G1/2 8 x / ATHs do UZ G1/2 8 x 150 CrNi 60/ ATHs do UZ G1/2 8 x 200 Monitor temperatury bezpieczeństwa (TW) (TB) kala / zakres nastaw Histereza Nr artykułu Typ Przyłącze Króciec procesowe średnica ø x długość mm 60/ ATHs do U G1/2 8 x / ATHs do UZ G1/2 8 x / ATHs do EZ G3/ / ATHs do UZO G1/2 200 Ogranicznik temperatury bezpieczeństwa (TB) kala / zakres nastaw Histereza Nr artykułu Typ Przyłącze Króciec procesowe średnica ø x długość mm 60/ ATHs do +110 U G1/2 8 x / ATHs do +110 U G1/2 8 x / ATHs do +110 U G1/2 8 x / ATHs do +130 U G1/2 8 x / ATHs do +130 U G1/2 8 x / ATHs do +150 U G1/2 8 x / ATHs do +200 UZ G1/2 8 x / ATHs do +200 UZ G1/2 8 x / ATHs do +300 UZ G1/2 8 x / ATHs-70/U + 30 do +110 U G1/2 8 x / ATHs-70/U + 20 do +150 U G1/2 8 x / ATHs-70/U + 50 do +300 UZ G1/2 8 x / ATHs-70/U + 50 do +350 EZ G3/ / ATHs-70/U + 20 do +500 UZO G1/ / ATHs-70/U + 20 do +500 UZ G1/2 8 x 200

7 Karta katalogowa trona 7/9 Wymiary wykonania z kapilarą ATHf-1 ATHf-2, ATHf L1 L d L ATHf-70, ATHf-70/U ATHf-20/r, ATHf-70/r, z przyłączem E G3/4 d L L1 33 L d Wykonania magazynowe - wersja z kapilarą Regulator temperatury (TR) Nr artykułu Typ kala / zakres nastaw Histereza Długość Przyłącze Czujka ø x długość kapilary w mm procesowe mm 60/ ATHf-1 10 do A 6 x / ATHf-1 0 do A 6 x / ATHf do A 6 x / ATHf-1 0 do A 6 x / ATHf do A 6 x 88 60/ ATHf do A 6 x 63 60/ ATHf do A 6 x 148 Monitor temperatury (TW) Nr artykułu Typ kala / zakres nastaw Histereza Długość Przyłącze Czujka ø x długość kapilary w mm procesowe mm 60/ ATHf-2 0 do A 6 x / ATHf-2 0 do A 6 x / ATHf do A 6 x / ATHf-2 0 do A 6 x / ATHf-2 0 do A 6 x / ATHf do A 6 x 88 60/ ATHf do A 6 x 88 60/ ATHf do A 6 x / ATHf do A 6 x / ATHf do A 6 x 63 60/ ATHf do A 6 x 63 60/ ATHf do A 6 x / ATHf do A 6 x 148

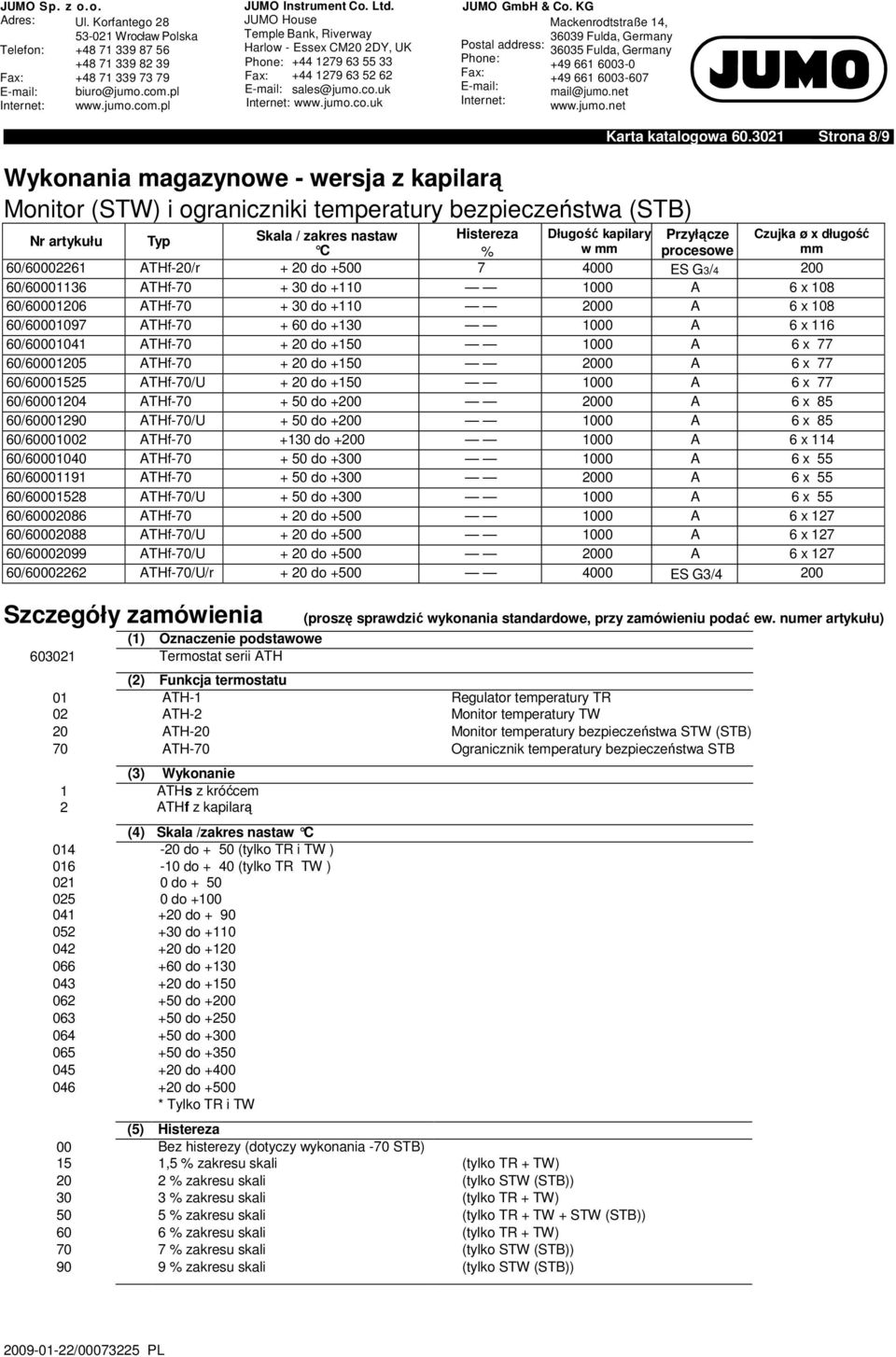

8 Karta katalogowa trona 8/9 Wykonania magazynowe - wersja z kapilarą Monitor (TW) i ograniczniki temperatury bezpieczeństwa (TB) Nr artykułu Typ kala / zakres nastaw Histereza Długość kapilary Przyłącze Czujka ø x długość w mm procesowe mm 60/ ATHf-20/r + 20 do E G3/ / ATHf do A 6 x / ATHf do A 6 x / ATHf do A 6 x / ATHf do A 6 x 77 60/ ATHf do A 6 x 77 60/ ATHf-70/U + 20 do A 6 x 77 60/ ATHf do A 6 x 85 60/ ATHf-70/U + 50 do A 6 x 85 60/ ATHf do A 6 x / ATHf do A 6 x 55 60/ ATHf do A 6 x 55 60/ ATHf-70/U + 50 do A 6 x 55 60/ ATHf do A 6 x / ATHf-70/U + 20 do A 6 x / ATHf-70/U + 20 do A 6 x / ATHf-70/U/r + 20 do E G3/4 200 zczegóły zamówienia (1) Oznaczenie podstawowe Termostat serii ATH (proszę sprawdzić wykonania standardowe, przy zamówieniu podać ew. numer artykułu) (2) Funkcja termostatu 01 ATH-1 Regulator temperatury TR 02 ATH-2 Monitor temperatury TW 20 ATH-20 Monitor temperatury bezpieczeństwa TW (TB) 70 ATH-70 Ogranicznik temperatury bezpieczeństwa TB (3) Wykonanie 1 ATHs z króćcem 2 ATHf z kapilarą (4) kala /zakres nastaw do + 50 (tylko TR i TW ) do + 40 (tylko TR TW ) do do do do do do do do do do do do do +500 * Tylko TR i TW (5) Histereza 00 Bez histerezy (dotyczy wykonania -70 TB) 15 1,5 zakresu skali (tylko TR + TW) 20 2 zakresu skali (tylko TW (TB)) 30 3 zakresu skali (tylko TR + TW) 50 5 zakresu skali (tylko TR + TW + TW (TB)) 60 6 zakresu skali (tylko TR + TW) 70 7 zakresu skali (tylko TW (TB)) 90 9 zakresu skali (tylko TW (TB))

9 Karta katalogowa trona 9/9 zczegóły zamówienia Termostat serii ATH, Kod (6) Długość kapilary 0 ATHs (bez kapilary) mm mm mm mm mm.... (inna długość, proszę podać) (7) Materiał kapilary 00 ATHs (bez kapilary) 40 Cu (miedź) 20 CrNi (stal kwasoodporna ) (8) Przyłącze procesowe (PA) 1 10 A = czujka prosta cylindryczna (tylko ATHf ) 20 U = osłona wkręcana 30 UZ = osłona wkręcana z radiatorem (9) Gwint przyłącza procesowego 1 00 Brak (przyłącze procesowe A) 13 Gwint zewnętrzny G 1/2 (10) Materiał przyłącza procesowego 00 nie dotyczy (tylko przyłącze A) 46 CuZn (mosiądz) 01 t (stal) 20 CrNi (stal kwasoodporna ) (11) Długość zanurzeniowa "" (długość zanurzeniowa osłony) 000 ATHf bez osłony mm mm mm mm mm mm inna długość, proszę podać (12) Średnica "D" (Średnica osłony) 00 ATHf bez osłony 8 8 mm mm (13) Średnica "d" (Średnica czujki) 6 6 mm 8 8 mm (14) Dodatki brak 574 "U" TB ze stykiem normalnie zamkniętym, blokadą mechaniczną i dodatkowym kontaktem sygnałowym (-70 TB) 702 "au" Pozłacane kontakty przełącznika (tylko dla histerezy 3, 5, lub 7 i w wykonaniach TB ze stykiem normalnie zamkniętym) 701 "a" Pokrywa wykonana z odlewu aluminium (nie w połączeniu z kodem "r") 711 "r" MontaŜ termostatu 2 śrubami przez podstawę głowicy, wyjście kapilary z boku, podstawa i pokrywa głowicy wykonana z tworzywa sztucznego 764 "b" Uchwyt kołnierzowy ze stali, kapilara wyprowadzona ze środka trzpienia 248 "k" Uchwyt do montaŝu na ścianie Kod zamówienia (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) / /...,...,... Przykład / / inne przyłącza procesowe i osłony patrz karta katalogowa kody dodatków proszę umieszczać kolejno oddzielone przecinkiem.
