Styropian budowlany Knauf Therm

Transkrypt

1 Katalog produktów KNAUF Therm 2013 Styropian budowlany Knauf Therm

2 Spis treści Zastosowania produktów w budynku... 4 Definicje podstawowych parametrów... 6 Fasada KNAUF Therm EXPERT Fasada XTherm λ KNAUF Therm PRO Fasada EPS 70 λ KNAUF Therm TECH Fasada λ KNAUF Therm TECH Fasada λ Parking KNAUF Therm PRO Parking/Fundament EPS 200 λ ParkingAUF Therm PRO Parking/Fundament EPS 200 λ Fundament KNAUF Therm EXPERT HYDRO D 200 λ KNAUF Therm EXPERT HYDRO F 100 λ KNAUF Therm EXPERT XPS Dach / Podłoga KNAUF Therm PRO Dach/Podłoga EPS 100 λ KNAUF Therm TECH Dach/Podłoga λ KNAUF Therm TECH Dach/Podłoga Standard λ KNAUF Therm EXPERT Podłoga ACOUSTIC Ogrzewanie podłogowe KNAUF Therm EXPERT FLOOR HEATING 200 λ KNAUF Therm EXPERT FLOOR HEATING 100 λ Dach KNAUF Therm LAMIN EXPERT λ Kliny styropianowe Pakowanie, przechowywanie, certyfikaty Oznaczenia na opakowaniu

3 4 KNAUF Therm to rozwiązania izolacyjne dla każdego miejsca w budynku E D A E C B D F D A B C D E F Fasada KNAUF Therm EXPERT Fasada XTherm λ 31 KNAUF Therm PRO Fasada EPS 70 λ 39 KNAUF Therm TECH Fasada λ 40 KNAUF Therm TECH Fasada λ 42 Parking KNAUF Therm PRO Parking/Fundament EPS 200 λ 33 KNAUF Therm EXPERT HYDRO D 200 λ 33 Fundament KNAUF Therm EXPERT HYDRO D 200 λ 33 KNAUF Therm EXPERT HYDRO F 100 λ 35 KNAUF Therm EXPERT XPS 300 KNAUF Therm PRO Parking/Fundament EPS 200 λ 33 Dach / Podłoga KNAUF Therm PRO Dach/Podłoga EPS 100 λ 36 KNAUF Therm TECH Dach/Podłoga λ 37 KNAUF Therm TECH Dach/Podłoga Standard λ 38 KNAUF Therm EXPERT Podłoga ACOUSTIC Ogrzewanie podłogowe KNAUF Therm EXPERT FLOOR HEATING 200 λ 31 KNAUF Therm EXPERT FLOOR HEATING 100 λ 35 Dach KNAUF Therm LAMIN EXPERT λ 36 Kliny styropianowe 5

4 6 Definicje parametrów Współczynnik przewodności cieplnej lambda (λ) Współczynnik przewodności cieplnej informuje jaka ilość energii przepływa przez jednostkową powierzchnię warstwy materiału o grubości 1m, przy różnicy temperatur po obydwu stronach tej warstwy równej 1K. (Kelwin). Jednostka: W/m K (Wat na metr i stopień) Niska wartość λ = dobra izolacyjność termiczna Wysoka wartość λ = słaba izolacyjność termiczna Opór przewodzenia ciepła (R) Jego wartość najpełniej charakteryzuje właściwości termiczne przegrody Jednostka: m 2 /KW (metr kwadratowy na stopień i Wat) Jest wyliczany z następującej zależności: R=d / λ gdzie: d grubość warstwy w metrach, λ współczynnik przewodności cieplnej w W/mK Niska wartość R = słaba izolacyjność termiczna Wysoka wartość R = dobra izolacyjność termiczna Naprężenie ściskające przy 10 % odkształceniu względnym (CS) Jest to stosunek siły ściskającej do powierzchni płyty styropianowej przy 10 % odkształceniu względnym do powierzchni styku poprzecznego. Możliwe jest zachowanie 10 % odkształcenia przed ewentualnym ugięciem lub zerwaniem. Jednostka kpa (kilopaskal) Niska wartość CS = niska odporność na ściskanie Wysoka wartość CS = wysoka odporność na ściskanie Gęstość - stosunek masy do objętości Jednostka g/l lub kg/m 3 (gram na litr lub kilogram na metr sześcienny) Ma bezpośrednie przełożenie na szereg właściwości styropianu. Im gęściej upakowane są granulki polistyrenu, z których zbudowana jest płyta styropianu, tym wyższa waga płyty a co za tym idzie lepszy (czyli niższy) współczynnik przewodzenia ciepła i lepsza izolacyjność. Przy jej pomocy można wstępnie sprawdzić jakość styropianu Styropian fasadowy Bezspoinowe systemy ociepleń (BSO)

5 8 KNAUF Therm EXPERT Fasada XTherm λ 31 (TYP EPS 70) Zewnętrzna izolacja termiczna wykonywana metodą lekką mokrą (BSO) Zewnętrzna izolacja termiczna wykonywana metodą lekką suchą Izolacja termiczna na powierzchni ściany szkieletowej Wypełnienie dylatacji Izolacja termiczna w szczelinie zamkniętej ściany trójwarstwowej Izolacja termiczna w szczelinie wentylowanej ściany trójwarstwowej Ocieplenie wieńców, nadproży i innych mostków termicznych Izolacja termiczna loggi balkonowych Izolacja termiczna ościeży i nadproży okiennych Produkowane na bazie polistyrenu ekspandowanego z dodatkiem uszlachetnionej kompozycji grafitu Lepsze efekty izolacji cieplnej przy mniejszych grubościach płyt Możliwość użycia płyt na balkonach i loggiach bez większych strat dla powierzchni użytkowych Doskonałe do izolacji ościeży i nadproży okiennych EPS EN T2-L2-W2-S1-P3-BS115-CS(10)70-DS(N)2-DS(70,-)2-TR100 Współczynnik przewodzenia ciepła W/(mK) 0,031 Kształt krawędzi prostokątny / frezowany Wymiary [mm] 1000 x 500, max wym.: 4000 x 1200 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 70 ( 70) Wytrzymałość na zginanie [kpa] BS 115 ( 115 ) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100 ) Grubość płyty [mm] [m 2 K/W] 0,65 0,95 1,25 1,60 1,90 2,55 3,20 3,85 4,80 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm KNAUF Therm PRO Fasada EPS 70 λ 39 (TYP EPS 70) Zewnętrzna izolacja termiczna wykonywana metodą lekką mokrą (BSO) Zewnętrzna izolacja termiczna wykonywana metodą lekką suchą Izolacja termiczna na powierzchni ściany szkieletowej Wypełnienie dylatacji Izolacja termiczna w szczelinie zamkniętej ściany trójwarstwowej Izolacja termiczna w szczelinie wentylowanej ściany trójwarstwowej Ocieplenie wieńców, nadproży i innych mostków termicznych Izolacja termiczna loggi balkonowych EPS EN T2-L2-W2-S2-P4-BS115-CS(10)70-DS(N)2-DS(70,-)1-TR100 Produkowane w dwóch wersjach zwykłej lub frezowanej (max gr. płyty dla wersji frezowanej 15cm) Produkt o wysokich parametrach, szczególnie polecany przez projektantów Współczynnik przewodzenia ciepła W/(mK) 0,039 Kształt krawędzi prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 70 ( 70) Wytrzymałość na zginanie [kpa] BS115 ( 115) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR100 ( 100) Grubość płyty [mm] [m 2 K/W] 0,50 0,75 1,00 1,25 1,50 2,05 2,55 3,05 3,85 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm 9

6 10 KNAUF Therm TECH Fasada λ 40 Zewnętrzna izolacja termiczna wykonywana metodą lekką mokrą (BSO) Zewnętrzna izolacja termiczna wykonywana metodą lekką suchą Izolacja termiczna na powierzchni ściany szkieletowej Wypełnienie dylatacji Izolacja termiczna w szczelinie zamkniętej ściany trójwarstwowej Izolacja termiczna w szczelinie wentylowanej ściany trójwarstwowej Ocieplenie wieńców, nadproży i innych mostków termicznych Izolacja termiczna loggi balkonowych Izolacja termiczna ościeży i nadproży okiennych EPS EN T2-L2-W2-S2-P4-BS100-DS(N)2-DS(70,-)1-TR100 Produkowane w wersji frezowanej lub bez frezu (max gr. płyty dla wersji frezowanej 15 cm) Klasyczny styropian fasadowy o dobrych parametrach izolacyjnych Współczynnik przewodzenia ciepła W/(mK) 0,040 Kształt krawędzi prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Wytrzymałość na zginanie [kpa] BS 100 ( 100) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100) Grubość płyty [mm] [m 2 K/W] 0,50 0,75 1,00 1,25 1,50 2,00 2,50 3,00 3,75 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm KNAUF Therm TECH Fasada λ 42 Zewnętrzna izolacja termiczna wykonywana metodą lekką mokrą (BSO) Zewnętrzna izolacja termiczna wykonywana metodą lekką suchą Izolacja termiczna na powierzchni ściany szkieletowej Izolacja termiczna w szczelinie zamkniętej ściany trójwarstwowej Izolacja termiczna w szczelinie wentylowanej ściany trójwarstwowej Izolacja termiczna ościeży i nadproży okiennych EPS EN T2-L2-W2-S2-P4-BS75-DS(N)2-DS(70,-)1-TR80 Produkowane w wersji frezowanej lub bez frezu (max gr. płyty dla wersji frezowanej 15 cm) Klasyczny styropian fasadowy o dobrych parametrach izolacyjnych Współczynnik przewodzenia ciepła W/(mK) 0,042 Kształt krawędzi prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Wytrzymałość na zginanie [kpa] BS 75 ( 75) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 80 ( 80) Grubość płyty [mm] [m 2 K/W] 0,45 0,70 0,95 1,15 1,40 1,90 2,35 2,85 3,55 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm 11

7 Parking Izolacja posadzek obciążonych KNAUF Therm PRO Parking/Fundament EPS 200 λ 33 (TYP EPS 200) Izolacja termiczna podłóg pod podkładem posadzkowym, silnie obciążona Izolacja termiczna podłóg na gruncie z podkładem posadzkowym, silnie obciążona Izolacja termiczna stropodachów i dachów z możliwością parkowania Izolacja termiczna podłóg pod podkładem z płyt prefabrykowanych Izolacja termiczna cokołów w zewnętrznych zespolonych systemach ociepleń (BSO) Izolacja termiczna podziemnych elementów konstrukcyjnych EPS EN13163-T2-L2-W2-S2-P4-BS350-CS(10)200-DS(N)2-DS(70,-)1-DLT(1)5-WL(T)2 Specjalistyczny produkt o wysokiej odporności na ściskanie, polecany przez projektantów w miejscach gdzie obciążenie mechaniczne nie przekracza 4000kG/m 2 (Naprężenie ściskające CS = 200 kpa). Ze względu na niską nasiąkliwość (poniżej 2%) zalecany również do izolacji termicznej fundamentów. Współczynnik przewodzenia ciepła W/(mK) 0,033 Kształt krawędzi prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 200 ( 200) Wytrzymałość na zginanie [kpa] BS 350 ( 350) Nasiąkliwość wodą przy długotrwałym całkowitym zanurzeniu [28 dni] < 2% Grubość płyty [mm] [m 2 K/W] 0,60 0,90 1,20 1,50 1,80 2,40 3,00 3,60 4,55 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm 13

8 14 KNAUF Therm EXPERT HYDRO D 200 λ 33 (TYP EPS 200) Izolacja termiczna podziemnych elementów konstrukcyjnych Ochrona hydroizolacji przed uszkodzeniami mechanicznymi Drenaż (wraz z ułożoną dodatkowo włókniną) Izolacja termiczna cokołów w BSO Eliminacja liniowych mostków termicznych Izolacja termiczna dachów o odwróconym układzie warstw WSKAZÓWKA MONTAŻOWA Należy klieić do ściany powierzchnią płyty z kratownicą Przeznaczone do stosowania w miejscach, w których obciążenia nie przekraczają 40kN/m 2 (4000 kg/m 2 ) Dla prawidłowego stosowania płyt na elementach podziemnych obiektu należy wykonać na ich powierzchni funkcjonalną izolację przeciwwodną EPS EN T2-L2-W2-S2-P4-BS350-CS(10)200-DS(N)2-DS(70,-)1-DLT(1)5-WL(T)2 Współczynnik przewodzenia ciepła W/(mK) 0,033 Głębokość stosowania [m] do 6 Kształt krawędzi Prostokątny - zakładka Wymiary [mm] 1000 x 500 Grubość [mm] 50, 60, 80, 100, 120 Wytrzymałość na zginanie [kpa] BS 350 ( 350) Nasiąkliwość wodą przy długotrwałym całkowitym zanurzeniu [28 dni] 1,6% Naprężenie ściskające przy 10% odkształceniu względnym [kpa] CS(10) 200 ( 200) Grubość płyty [mm] Ilość płyt w paczce [szt.] [m 2 K/W] 1,50 1,80 2,40 3,00 3,60 Izolacje podziemnych elementów konstrukcji

9 16 KNAUF Therm EXPERT HYDRO F 100 λ 35 (TYP EPS 100) Izolacja termiczna podziemnych elementów konstrukcyjnych Ochrona hydroizolacji przed uszkodzeniami mechanicznymi Drenaż (wraz z ułożoną dodatkowo włókniną) Izolacja termiczna cokołów w BSO Eliminacja liniowych mostków termicznych Przeznaczone do stosowania w miejscach, w których obciążenia nie przekraczają 20kN/m 2 (2000 kg/m 2 ) Dla prawidłowego stosowania płyt na elementach podziemnych obiektu należy wykonać na ich powierzchni funkcjonalną izolację przeciwwodną EPS EN T2-L2-W2-S2-P4-BS250-CS(10)100-DS(N)2-DS(70,-)1-DLT(1)5-WL(T)2 Współczynnik przewodzenia ciepła W/(mK) 0,035/0,033* Głębokość stosowania [m] do 3 Kształt krawędzi Prostokątny - zakładka Wymiary [mm] 1000 x 500 Grubość [mm] 50, 60, 80, 100, 120 Wytrzymałość na zginanie [kpa] BS 250 ( 250) Nasiąkliwość wodą przy długotrwałym całkowitym zanurzeniu [28 dni] 1,7% Naprężenie ściskające przy 10% odkształceniu względnym [kpa] CS(10) 100 ( 100) * Wynik parametru uzyskany na podstawie badań ITB, wg raportu LOK 805/C/05 Grubość płyty [mm] Ilość płyt w paczce [szt.] [m 2 K/W] 1,40 1,80 2,25 2,85 3,60 KNAUF Therm EXPERT XPS 300 (POLISTYREN EKSTRUDOWANY) Izolacja termiczna ław fundamentowych Izolacja termiczna cokołów Izolacja termiczna dachów odwróconych Izolacja termiczna ciągów komunikacyjnych i parkingów Płyty ekstrudowane KNAUF Therm EXPERT XPS występują w dwóch odmianach: 1) KNAUF Therm EXPERT XPS według normy PN-EN 13164:2009 oznaczane poniższymi kodami: XPS-EN T1-DS.(TH)-CS(10\Y)300-WL(T)1,5 * XPS-EN T1-DS.(TH)-CS(10\Y)300-WL(T)0,7 ** 2) KNAUF Therm EXPERT XPS 300-IR (płyta wytłaczana) - według normy PN-EN 13164:2009 oznaczane kodem: XPS EN T1-DS(TH)-CS(10/Y)300-WL(T)0,7 * Nasiąkliwość wodą przy długotrwałym zanurzeniu [1,5%] ** Nasiąkliwość wodą przy długotrwałym zanurzeniu [0,7%] Typ produktu EXPERT XPS 300 EXPERT XPS 300-IR Wykończenie krawędzi* I, L, N I Powierzchnia gładka karbowana Gęstość [kg/m 3 ] Wymiary [mm] ** 1250x x600 E Współczynnik przewodzenia ciepła [W/(mK)] 0,035 0,035 Naprężenie ściskające przy 10% odkształceniu względnym [kpa] CS (10) 300 CS (10) 300 Nasiąkliwość wodą przy długotrwałym zanurzeniu [%] 0,7 0,7 Dostępne grubości płyt [mm] 20, 30, 40, 50, 60, 80, 100, , 30, 40, 50, 60, 80, 100, 120 * Wykończenie krawędzi: I płaskie (proste), N pióro-wpust, L na zakładkę ** Na specjalne zamówienie dostępny również wymiar 2500x600 mm Grubość płyty [mm] Współczynnik przewodzenia ciepła [W/(mK)] 0,035 0,035 0,035 0,035 0,035 0,036 0,037 0,038 [m 2 K/W] 0,5 0,9 1,1 1,4 1,7 2,2 2,7 3,2 17

10 Styropian podłogowy i dachowy KNAUF Therm PRO Dach/Podłoga EPS 100 λ 36 (TYP EPS 100) Izolacja termiczna podłóg pod podkładem z płyt prefabrykowanych Izolacja termiczna podłóg pod podkładem posadzkowym Izolacja termiczna podłóg na gruncie Izolacja termiczna podłóg w systemach ogrzewania podłogowego Izolacja termiczna stropodachów pełnych Baza do płyt warstwowych ściennych i dachowych z okładzinami z papy Izolacja termiczna cokołów w zewnętrznych zespolonych systemach ociepleń (BSO) EPS EN T2-L2-W2-S2-P4-BS150-CS(10)100-DS(N)2-DS(70,-)1-DLT(1)5-TR150 Produkowane w wersji frezowanej lub bez frezu Wysokiej jakości produkt do izolacji cieplnej podłóg i dachów, szczególnie polecany przez projektantów Współczynnik przewodzenia ciepła W/(mK) 0,036 Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 100 ( 100) Wytrzymałość na zginanie [kpa] BS 150 ( 150) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 150 ( 150) Grubość płyty [mm] [m 2 K/W] 0,55 0,80 1,10 1,35 1,65 2,20 2,75 3,20 4,15 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm 19

11 20 KNAUF Therm TECH Dach/Podłoga λ 37 (TYP EPS 80) Izolacja termiczna podłóg pod podkładem z płyt prefabrykowanych Izolacja termiczna podłóg pod podkładem posadzkowym Izolacja termiczna podłóg na gruncie Izolacja termiczna stropodachów pełnych i wentylowanych Baza pod płyty warstwowe ścienne i dachowe z okładzinami z papy Izolacja termiczna podłóg w systemach ogrzewania podłogowego EPS EN T2-L2-W2-S2-P4-BS150-CS(10)80-DS(N)2-DS(70,-)1-TR100 Produkowane w wersji frezowanej lub bez frezu Klasyczny styropian na dachy i podłogi o dobrych parametrach izolacyjnych i wysokim naprężeniu ściskającym Współczynnik przewodzenia ciepła W/(mK) 0,037 Kształt krawędzi prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 80 ( 80) Wytrzymałość na zginanie [kpa] BS 150 ( 150) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100) Grubość płyty [mm] [m 2 K/W] 0,50 0,80 1,05 1,35 1,60 2,15 2,70 3,20 4,05 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm KNAUF Therm TECH Dach/Podłoga Standard λ 38 (TYP EPS 70) Izolacja termiczna podłóg pod podkładem z płyt prefabrykowanych Izolacja termiczna podłóg pod podkładem posadzkowym Izolacja termiczna podłóg na gruncie Izolacja termiczna stropodachów pełnych i wentylowanych Baza pod płyty warstwowe ścienne i dachowe z okładzinami z papy Izolacja termiczna podłóg w systemach ogrzewania podłogowego EPS EN T2-L2-W2-S2-P4-BS115-CS(10)70-DS(N)2-DS(70,-)1-TR100 Produkowane w wersji frezowanej lub bez frezu Współczynnik przewodzenia ciepła W/(mK) 0,038 Kształt krawędzi prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 70 ( 70) Wytrzymałość na zginanie [kpa] BS 115 ( 115) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 115) Grubość płyty [mm] [m 2 K/W] 0,50 0,75 1,00 1,25 1,50 2,05 2,55 3,05 3,85 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm 21

12 22 KNAUF Therm EXPERT Podłoga ACOUSTIC (TYP EPS T) Wykonywanie warstwy izolacyjnej układanej pod podkładem w podłogach pływających, w celu tłumienia dźwięków uderzeniowych Stosowane w budownictwie mieszkaniowym jedno i wielorodzinnym, zamieszkania zbiorowego, użyteczności publicznej Wytwarzane technologią spieniania polistyrenu, następnie poddawane obróbce mechanicznej Polecane do obiektów nowo budowanych i modernizowanych Dostępne grubości płyt styropianowych bez obciążenia/pod obciążeniem [mm] 22/20; 27/25; 33/30; 38/35; 43/40 Kształt krawędzi prostokątny / frezowany Wymiary [mm] 1000x500 Poziom wytrzymałości na zginanie [kpa] BS 75 Grubość płyt [mm] (podłoga bez obciążenia i pod obciążeniem) Przybliżony wskaźnik zmniejszenia poziomu uderzeniowego Lw [db] Obciążenie użytkowe podłogi [KN/m 2 ] Poziom sztywności dynamicznej SD [MN/m 3 ] 22/ / / / / PAKOWANIE Typ produktu Grubość płyty Knauf Therm EXPERT Podłoga Acoustic 22/20 27/25 33/30 38/35 43/40 Ilość płyt w paczce [szt.] Powierzchnia krycia [m 2 ] 13,50 11,00 9,00 7,50 7,00 Objętość paczki [m 3 ] 0,3 0,3 0,3 0,29 0,3 Ogrzewanie podłogowe

13 24 KNAUF Therm EXPERT FLOOR HEATING 200 λ 31 (TYP EPS 200) Izolacja termiczna podłóg i montaż przewodów grzewczych w systemach wodnego ogrzewania podłogowego Możliwość stosowania w obiektach budownictwa mieszkaniowego i użyteczności publicznej Wyprodukowane zgodnie z europejską normą PN-EN 13163:2009 EPS EN T2-L2-W2-S2-P4-BS350-CS(10)200-DS(N)2-DS(70,-)1-DLT(1)5 UNIKALNE WŁAŚCIWOŚCI Zamek: likwiduje mostki termiczne między płytami gwarantuje stabilną powierzchnię po połączeniu płyt zabezpiecza przed wpłynięciem wylewki pod płyty Duży format płyt: eliminacja mostków termicznych pomiędzy warstwami styropianu przyspiesza układanie na dużych powierzchniach możliwość stosowania zwykłych rur grzewczych bez wkładki aluminiowej Wypustki: dzięki nachyleniu (kąt ujemny) wypustek nie występuje ryzyko wypchnięcia rur nad wylewkę pełne otoczenie rurek wylewką ochrona rur przed uszkodzeniem mechanicznym szybki i łatwy montaż przewodów grzewczych Niska wartość = wysoka izolacyjność: możliwość zmniejszenia grubości warstwy styropianu do ogrzewania podłogowego, gdy występują ograniczenia wysokości posadzki Współczynnik przewodzenia ciepła W/(mK) 0,031 Kształt krawędzi prostokątny Wymiary [mm] 1120 x 720 (z zakładką), 1100 x 700 (bez zakładki) Grubość [mm] 20 i 30 Średnica przewodów grzewczych [mm] od 14 do 18 Min. promień gięcia rury [mm] 50 Wysokość wypustek [mm] 27 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 200 ( 200) Wytrzymałość na zginanie [kpa] BS 350 ( 350) 428* *poziom BS 428 kpa uzyskany w trakcie badań płyty w ITB Grubość płyty [mm] [m 2 K/W] 0,65 0,95 KNAUF Therm EXPERT FLOOR HEATING 100 λ 35 (TYP EPS 100) Izolacja termiczna podłóg i montaż przewodów grzewczych w systemach wodnego ogrzewania podłogowego Z uwagi na swoją uniwersalność płyty KNAUF Therm EXPERT FLOOR HEATING 100 λ 35 mogą być stosowane w budownictwie mieszkaniowym oraz użyteczności publicznej EPS EN T2-L2-W2-S2-P4-BS200-CS(10)100-DS(N)2-DS(70,-)1-DLT(1)5 UNIKALNE WŁAŚCIWOŚCI Zamek: likwiduje mostki termiczne między płytami gwarantuje stabilną powierzchnię po połączeniu płyt zabezpiecza przed wpłynięciem wylewki pod płyty Duży format płyt: eliminacja mostków termicznych pomiędzy warstwami styropianu przyspiesza układanie na dużych powierzchniach możliwość stosowania zwykłych rur grzewczych bez wkładki aluminiowej Wypustki: dzięki nachyleniu (kąt ujemny) wypustek nie występuje ryzyko wypchnięcia rur nad wylewkę pełne otoczenie rurek wylewką ochrona rur przed uszkodzeniem mechanicznym szybki i łatwy montaż przewodów grzewczych Niska wartość = wysoka izolacyjność: możliwość zmniejszenia grubości warstwy styropianu do ogrzewania podłogowego, gdy występują ograniczenia wysokości posadzki Współczynnik przewodzenia ciepła W/(mK) 0,035 Kształt krawędzi prostokątny Wymiary [mm] 1234 x 834 (z zakładką), 1200x800 (bez zakładki) Grubość [mm] 24 i 34 Średnica przewodów grzewczych [mm] od 14 do 18 Min. promień gięcia rury [mm] 100 Wysokość wypustek [mm] 25 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 100 ( 100) Wytrzymałość na zginanie [kpa] BS 200 ( 200) Grubość płyty [mm] [m 2 K/W] 0,65 0,95 25

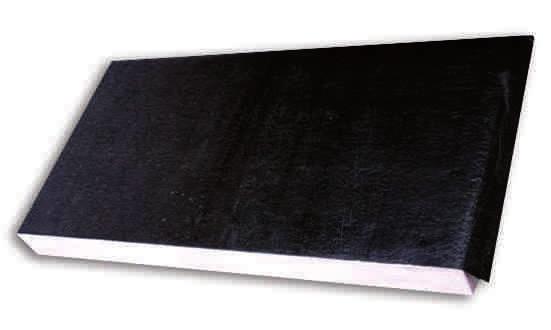

14 Specjalistyczne rozwiązania dachowe KNAUF Therm LAMIN EXPERT λ 36 (TYP EPS 100) Izolacja termiczna dachów bezpośrednio na pokrycia papowe Izolacja termiczna dachów na niepalnych podłożach z betonu Izolacja termiczna dachów na niepalnych gładziach cementowych Izolacja termiczna dachów na blachach falistych (trapezowych) Izolacja termiczna dachów o kątach nachylenia połaci dachu od 5-20% Płyty warstwowe występujące w dwóch odmianach: KNAUF Therm LAMIN EXPERT λ 36 płyty styropianowe KNAUF Therm jednostronnie laminowane papą asfaltową podkładową na welonie z włókien szklanych P/64 KNAUF Therm LAMIN EXPERT 2 λ 36 płyty styropianowe KNAUF Therm obustronnie laminowane papą asfaltową podkładową na welonie z włókien szklanych P/64. Płyty styropianowe produkowane zgodnie z europejską normą PN-EN 13163:2009 Papa, przyklejana klejem poliuretanowym do powierzchni płyty, wystaje poza obrys styropianu, tworząc zakład wzdłuż jego krawędzi. Współczynnik przewodzenia ciepła W/(mK) 0,036 Kształt krawędzi prostokątny Wymiary [mm] 1000 x 1000 max wym.: 4000 x 1000 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 100 ( 100) Wytrzymałość na zginanie [kpa] BS 150 ( 150) Dostępne grubości płyt [mm] Płyty styropianowe KNAUF Therm LAMIN EXPERT λ 36 i LAMIN EXPERT 2 λ 36 dostarczane są jako pojedyncze płyty pakowane zbiorczo zgodnie z zamówieniem klienta. 27

15 28 KNAUF Therm LAMIN EXPERT λ 36 (TYP EPS 100) Kliny styropianowe (spadki dachowe) Wykonanie spadków na dachach płaskich o kącie nachylenia do 25 Docieplenie powierzchni dachu pod dowolną warstwą hydroizolacji Zastosowanie spadków dachowych zapobiega: spiętrzaniu wody i powstawaniu zastoin zaleganiu kurzu, mułu i w wyniku tego rozwojowi glonów i życia biologicznego korozyjnemu oddziaływaniu mikroorganizmów. Typy klinów korytkowe grzbietowe płaskie specjalne TYP EPS EPS 100 EPS 80 Współczynnik przewodzenia ciepła [W/(mK)] 0,036 0,037 Wymiary Zgodnie ze specyfikacją Klienta Poziom naprężenia ściskającego przy 10% odkształceniu względnym [kpa] CS(10)100 ( 100) CS (10)80( 80) Poziom wytrzymałości na zginanie [kpa] BS 150( 150) Pakowanie, przechowywanie, transport Płyty styropianowe KNAUF Therm dostarczane są wyłącznie w oryginalnych opakowaniach producenta tj. firmy KNAUF Industries Polska Sp. z o.o. Opakowanie wyrobu zawiera: nazwę wyrobu, nazwę producenta, datę produkcji, numer normy zharmonizowanej PN-EN 13163:2009, kod wg tej normy, deklarowane parametry techniczne. Każda paczka styropianu KNAUF Therm oznaczona jest znakiem: Jego obecność potwierdza przetwarzalność materiału, z jakiego wykonany jest produkt i gwarantuje jego ekologiczny charakter. Płyty styropianowe KNAUF Therm należy przechowywać w sposób zabezpieczający je przed uszkodzeniami mechanicznymi i oddziaływaniem warunków atmosferycznych. PAKOWANIE Grubość płyty [mm] Ilość płyt w paczce [szt.] FORMAT STANDARDOWY 1000*500 Objętość paczki [m 3 ] 0,28 0,3 0,3 0,3 0,3 0,3 0,28 0,3 0,3 0,3 0,24 0,26 0,27 0,29 0,3 Powierzchnia krycia [m 2 ] , ,5 3 2,5 2 1,5 1,5 1,5 1,5 1,5 PŁYTY FREZOWANE Objętość paczki [m 3 ] 0,2916 0,291 0,2716 0,291 0,291 0,2912 Powierzchnia krycia [m 2 ] 5,82 4,85 3,4 2,91 2,43 1,94 Certyfikaty Jakość produktów KNAUF Therm potwierdza Certyfikat Zgodności Instytutu Techniki Budowlanej. Jest on gwarancją, że wszystkie produkty trzech gam KNAUF Therm zostały szczegółowo przebadane i spełniają wszystkie wymagania stawiane nowoczesnemu materiałowi izolacyjnemu przez normę europejską PN-EN 13163:2009. Produkty KNAUF Therm sygnowane są Europejskim Znakiem CE. Ponadto, w trosce o najwyższą jakość naszych materiałów izolacyjnych dla budownictwa stosujemy w fabrykach KNAUF System Zarządzania Jakością ISO 9001:2008 oraz System Zarządzania Środowiskowego ISO 14001:

16 30 Oznaczenie normy Etykieta z danymi technicznymi Piktogram ilustrujący zastosowanie produktu. Kolor piktogramu zależy od miejsca aplikacji produktu Oznaczenie, że produkt jest w 100% przetwarzalny Europejski znak CE Numer certyfikatu zgodności TR poziom wytrzymałości na rozciąganie [kpa] DS(70,-) stabilność wymiarowa w temperaturze 70 C [%], DS(N) stabilność wymiarowa w warunkach laboratoryjnych [%], CS(10) poziom naprężenia ściskającego przy 10 procentowym odkształceniu względnym [kpa], BS poziom wytrzymałości na zginanie [kpa], S tolerancja prostokątności, P tolerancja płaskości, W tolerancja szerokości, L tolerancja długości, T tolerancja grubości, im wyższa cyfra towarzyszy literze, tym mniejsza jest tolerancja grubości dla danego wyrobu [mm], EN numer normy, EPS oznacza, że produkt jest wykonany ze styropianu (polistyrenu spienionego), Kod produktu: Nadruk na boku każdej płyty zawierający logo knauf, grubość płyty oraz datę i godzinę produkcji Nazwa produktu Logo Kolorowy pasek wskazujący na zastosowanie produktu Nazwa jednej z trzech gam produktowych System barkodów, który zapewnia łatwiejsze zarządzanie produkcją, magazynem, a także gwarantuje oryginalność produktu Dane techniczne na opakowaniu Symbole systemu zarządzania jakością Ilość płyt w paczce, powierzchnia krycia oraz objętość paczki, z frezem i bez frezu Deklarowany opór cieplny dla różnych grubości płyt (im wyższa jego wartość, tym lepsza izolacyjność termiczna) Wymiary płyt Klasa reakcji na ogień, minimum E Dane techniczne na etykiecie
