Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków 16

Transkrypt

1 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków 16 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków 16 dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z dnia o wpieraniu termo i remontów (Dz.U. Nr 223 poz z r.) Adres budynku ulica: Medyków 16 kod: miejscowość: Katowice gmina: Katowice województwo: śląskie Podmiot wykonujący audyt Utex Sp. z o.o. ul. Strzeleckiego Gliwice REGON:

2 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Strona tytułowa audytu energetycznego budynku 1 Dane identyfikacyjne budynku 1.1 Rodzaj budynku 1.2. Rok ukończenia budowy Inwestor (nazwa lub Samodzielny Publiczny 1.4. adres budynku ul. Medyków 16, , Katowice Szpital Kliniczny nr 6 imię i i nazwisko, Śląskiego Uniwersytetu adres do Medycznego w Katowicach korespondencji) Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II ul. Medyków Katowice 2 Nazwa nr REGON i adres firmy wykonującej audyt Utex Sp. z o.o., ul. Strzeleckiego 27, Gliwice, REGON: Imię i nazwisko, nr PESEL oraz adres autora koordynującego wykonanie Podpis audytu, posiadane kwalifikacje Longin Bartnik, ul.szarych Szeregów 64/14, Opole, PESEL: , Politechnika Śląska w Gliwicach, studia podyplomowe o specjalności Audyt Energetyczny 4. Współautorzy audytu: imiona nazwiska, zakres prac, posiadane kwalifikacje L.p Imię i nazwisko Zakres udziału w opracowaniu Posiadane kwalifikacje, uprawnienia 5. Miejscowość: Gliwice, data wykonania opracowania: Spis treści str 1 Strona tytułowa 2 2 Karta audytu energetycznego Inwentaryzacja techniczno budowlana budynku 8 5 Ocena aktualnego stanu technicznego budynku Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego. Ocena opłacalności i wyboru usprawnień dotyczące zmniejszenia strat przez przenikanie przez przegrody i zapotrzebowanie na ciepło na ogrzanie powietrza wentylacyjnego 8 Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 40 9 Załączniki

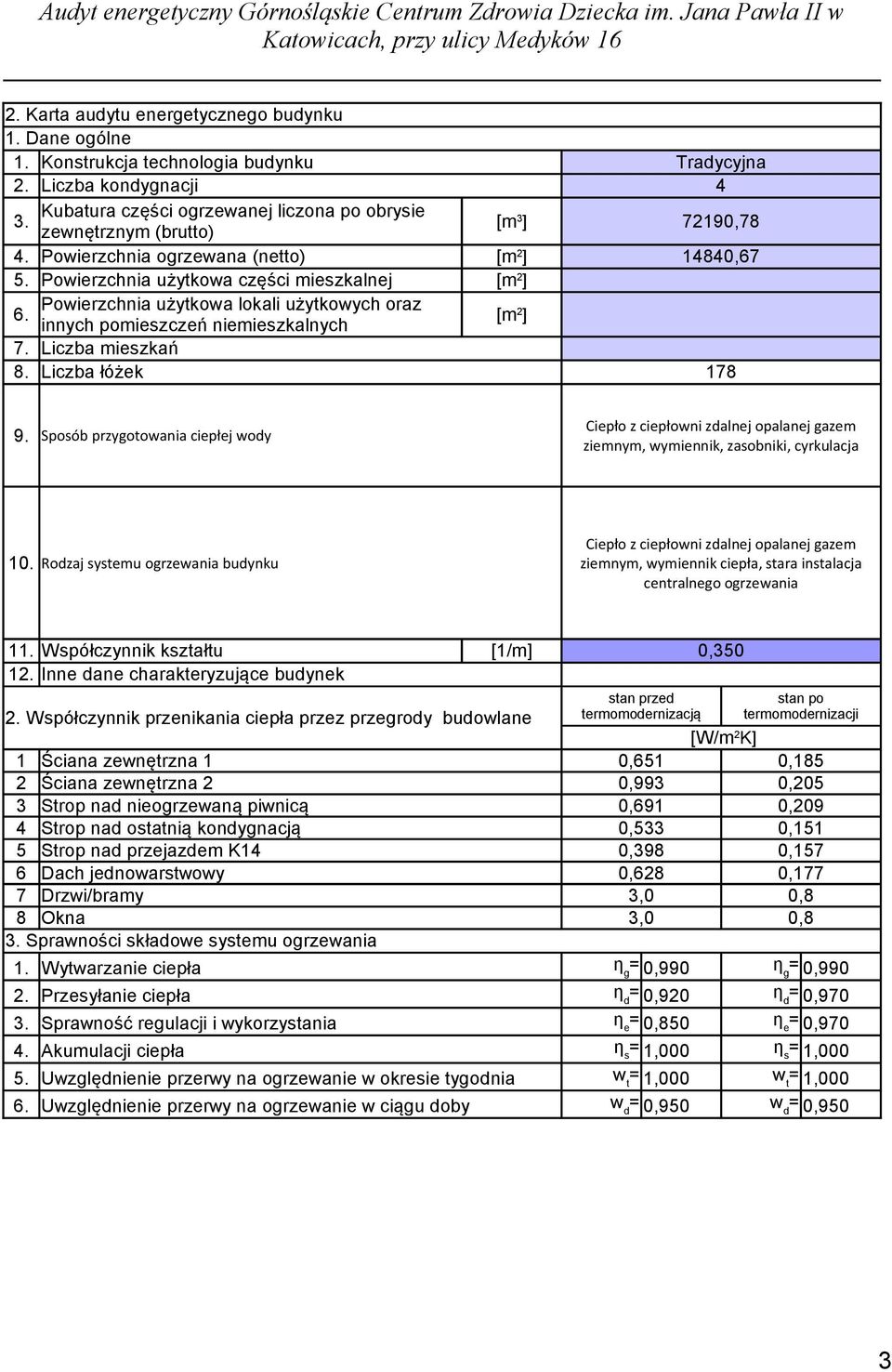

3 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Karta audytu energetycznego budynku 1. Dane ogólne 1. Konstrukcja technologia budynku Tradycyjna 2. Liczba kondygnacji 4 3. Kubatura części ogrzewanej liczona po obrysie zewnętrznym (brutto) [m 3 ] 72190,78 4. Powierzchnia ogrzewana (netto) [m 2 ] 14840,67 5. Powierzchnia użytkowa części mieszkalnej [m 2 ] 6. Powierzchnia użytkowa lokali użytkowych oraz innych pomieszczeń niemieszkalnych [m 2 ] 7. Liczba mieszkań 8. Liczba łóżek Sposób przygotowania ciepłej wody Ciepło z ciepłowni zdalnej opalanej gazem ziemnym, wymiennik, zasobniki, cyrkulacja 10. Rodzaj systemu ogrzewania budynku Ciepło z ciepłowni zdalnej opalanej gazem ziemnym, wymiennik ciepła, stara instalacja centralnego ogrzewania 11. Współczynnik kształtu [1/m] 0, Inne dane charakteryzujące budynek 2. Współczynnik przenikania ciepła przez przegrody budowlane stan przed termo stan po termo [W/m 2 K] 1 Ściana zewnętrzna 1 0,651 0,185 2 Ściana zewnętrzna 2 0,993 0,205 3 Strop nad nieogrzewaną piwnicą 0,691 0,209 4 Strop nad ostatnią kondygnacją 0,533 0,151 5 Strop nad przejazdem K14 0,398 0,157 6 Dach jednowarstwowy 0,628 0,177 7 Drzwi/bramy 3,0 0,8 8 Okna 3,0 0,8 3. Sprawności składowe systemu ogrzewania 1. Wytwarzanie ciepła η g = 0,990 η g = 0, Przesyłanie ciepła η d = 0,920 η d = 0, Sprawność regulacji i wykorzystania η e = 0,850 η e = 0, Akumulacji ciepła η s = 1,000 η s = 1, Uwzględnienie przerwy na ogrzewanie w okresie tygodnia w t = 1,000 w t = 1, Uwzględnienie przerwy na ogrzewanie w ciągu doby w d = 0,950 w d = 0,950 3

4 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna, mechaniczna) naturalna grawitacyjna oraz mechaniczna nawiewno-wywiewna naturalna grawitacyjna oraz mechaniczna nawiewno-wywiewna z rekuperacją 2. Sposób doprowadzenia i odprowadzenia powietrza naturalna grawitacyjna oraz mechaniczna nawiewno-wywiewna naturalna grawitacyjna oraz mechaniczna nawiewno-wywiewna z rekuperacją 3. Strumień powietrza wentylacyjnego [m 3 /h] Średnia liczba wymian [1/h] 0,89 0,38 5. Charakterystyka energetyczna 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 1068, , Obliczeniowa moc cieplna na przygotowane cwu [kw] 403, ,845 Roczne zapotrzebowanie na ciepło do ogrzewania 3. budynku bez uwzględnienia sprawności systemu [GJ/rok] 8833, ,13 grzewczego i przerw w ogrzewaniu Roczne zapotrzebowanie na ciepło do ogrzewania 4. budynku z uwzględnieniem sprawności systemu [GJ/rok] 10839, ,61 grzewczego i przerw w ogrzewaniu Obliczeniowe zapotrzebowanie na ciepło do 5. [GJ/rok] 8603, ,71 przygotowania cwu Zmierzone zużycie ciepła na ogrzewanie 6. przeliczone na warunki sezonu standardowego (służące do weryfikacji przyjętych składowych [GJ/rok] 10800,00 danych obliczeniowych bilansu ciepła) Wskaźnik rocznego zapotrzebowania na ciepło do 7. ogrzewania budynku w standardowym sezonie grzewczym bez uwzględnienia sprawności [kwh/m 2 rok] 165,34 40,96 systemu grzewczego i przerw w ogrzewaniu Wskaźnik rocznego zapotrzebowania na ciepło do 8. ogrzewania budynku w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu [kwh/m 2 ] 213,56 43,97 grzewczego i przerw w ogrzewaniu Wskaźnik rocznego zapotrzebowania na ciepło do 9. ogrzewania budynku w standardowym sezonie grzewczym bez uwzględnienia sprawności [kwh/m 3 rok] 33,99 8,42 systemu grzewczego i przerw w ogrzewaniu 4

5 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Opłaty jednostkowe (obowiązujące w dniu sporządzania) 1. Opłata za 1GJ energii na ogrzewanie **) [zł] 72,84 72,84 2. Opłata za 1MW mocy zamówionej na ogrzewanie na m-c ***) [zł] 22051, ,44 3. Opłata za podgrzanie 1m3 wody użytkowej [zł] 38,54 35,38 4. Opłata za 1MW mocy zamówionej na podgrzanie cwu na m-c ***) [zł] 22051, ,44 5. Opłata za ogrzanie 1m2 pow. użytkowej miesięcznie [zł] 72,25 30,00 6. Inne - opłata abonamentowa [zł/m-c] Inne - opłata za 1GJ za podgrzanie wody użytkowej [zł] 72,84 72,84 7. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego. 1 Planowana kwota kredytu [zł] Planowana koszty całkowite [zł] Roczne zmniejszenie zapotrzebowania na energię [%] 48,52 4 Roczna oszczędność kosztów energii [zł/rok] 5 Premia termomodernizacyjna [zł] *) dla budynku o mieszanej funkcji należy podać wszystkie dane oddzielnie dla każdej części budynku **) opłata zmienna związana z dystrybucją i przesyłem jednostki energii ***) opłata stała związana z dystrybucją i przesyłem energii 1) Obliczenie współczynnika przenikania ciepła zamieszczono w załączniku nr 1 2) Omówienie przyjętych składowych sprawności systemu ogrzewania podano w pkt ) Obliczenie strumienia powietrza wentylacyjnego zamieszczono w załączniku nr 3 4) Zestawienie obliczeniowej mocy cieplnej i zużycie ciepła przed i po termo w załączniku nr 2 5) Obliczenie mocy cieplnej i zużycia ciepła na przygotowanie cwu zamieszczono w załączniku nr 4 5

6 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 3.1.Dokumentacja projektowa Archiwalny projekt budowlany Inwentaryzacja własna 3.2. Inne dokumenty Własna dokumentacja fotograficzna Normy i rozporządzenia: 1 Ustawa z dnia 21 listopada 2008 r o wspieraniu termo i remontów (Dz.U.Nr223, poz Dalej zwana Ustawą Termomodernizacyjną Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009 w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności opłacalności przedsięwzięcia termomodernizacyjnego. Dalej zwane Rozporządzeniem dot. audytów termomodernizacyjnych Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej. Dalej zwane Rozporządzeniem dot. świadectw energetycznych Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie" (Dz.U.Nr 75 poz.690), ostatnia zmiana z 6 listopada 2008 r dalej zwane Warunkami Technicznymi Polska Norma PN-EN-ISO 6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń. Polska Norma PN-EN-ISO Właściwości cieplne budynków. Wymiana ciepła przez grunt. Metoda obliczeń. Polska Norma PN-EN-ISO Mostki cieplne w budynkach liniowy współczynnik przenikania ciepła- Metody uproszczone i wartości orientacyjne Polska Norma PN-EN-12831:2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowanego obciążenia cieplnego POLSKA NORMA PN-EN ISO 13790:2008 Energetyczne właściwości użytkowe budynków - Obliczanie zużycia energii do ogrzewania i chłodzenia. Polska Norma PN-EN ISO 13790:2009 Energetyczne właściwości użytkowe budynków. Obliczanie zużycia ciepła do ogrzewania i chłodzenia 3.3. Osoby udzielające informacji Zbigniew Konsek, kierownik Działu Infastruktury 6

7 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Data wizji lokalnej Wytyczne, sugestie, ograniczenia i uwagi inwestora 1. Obniżenie kosztów ogrzewania budynków 2. Wykorzystane kredytu bankowego i pomocy Państwa na warunkach określonych w Ustawie term. 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne 3.6. Zadeklarowany maksymalny wkład własny na pokrycie kosztów termo Inwestor przewiduje środki własne w wysokości Kwota kredytu możliwa do zaciągnięcia przez Inwestora 0 zł zł 7

8 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Inwentaryzacja techniczno budowlana budynku 4a. Ogólne dane o budynku Identyfikator budynku Własność prywatna spółdz. komunalna Przeznaczenie budynku mieszkalny inny mieszkalno-usługowy Osiedle Adres ul. Medyków 16, , Katowice Budynek wolnostojący x segment w zabudowie szeregowej bliźniak blok mieszkalny, wielorodzinny Rok budowy 1996 Rok zasiedlenia 1996 Technologia budynku UW-2Z-cegła żerańska RWB BSK RBM-73 RWP-75 PBU-59 PBU-62 UW2-J WUF-62 WUF-T OWT-67 OWT-75 Szczecin W-70 Wk-70 SBM-75 ZSBO Stolica monolit tradycyjna ramowa szkieletowa inna, jaka: 1. Powierzchnia zabudowana 1) [m 2 ] 6782, Liczba klatek schodowych Kubatura budynku netto 2) [m 3 ] 48055, Liczba kondygnacji 4 Kubatura ogrzewanej części budynku powiększona o kubaturę ogrzewanych pomieszczeń na 3. poddaszu użytkowym lub w piwnicy i pomniejszona o kubaturę [m 3 ] 48055, Wys. kondygnacji w świetle [m]: 3,6 wydzielonych klatek schodowych, szybów, wind, otwartych wnęk, logii i galerii 4. Powierzchnia użytkowa 1) [m 2 ] 14840, Liczba łóżek Powierzchnia korytarzy [m 2 ] 15. Liczba mieszkań 0 6. Powierzchnia pomieszczeń ogrzewanych na poddaszu [m 2 Liczba mieszkań ] 16. o pow. < 50m użytkowym 0 Powierzchnia pomieszczeń 7. ogrzewanych w piwnicy (podać [m 2 Liczba mieszkań ] o pow m przeznaczenie pomieszczeń) 2 Powierzchnia usługowa 8. pomieszczeń ogrzewanych [m 2 Liczba mieszkań ] o pow. >100m (usługi, sklepy itp.) 2 Powierzchnia użytkowa Liczba mieszkań 9. ogrzewanej części budynku [m 2 ] 14840, z WC w łazience [ ] Liczba mieszkań 10. Budynek podpiwniczony TAK z WC osobno 1) wg PN 70/B Powierzchnia budynków. Podział, określenia i zasady obmiaru. 2) wg PN-69/B Kubatura budynków. Zasady obliczania. 8

9 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków 16 4.b. Szkic budynku rzut 9

10 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków 16 Szkic budynku przekrój 10

11 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków 16 4.c. Opis techniczny podstawowych elementów budynku Opis konstrukcji: Konstrukcja szkieletowa prefabrykowana. Ściany zewnętrzne naziemia konstrukcji warstwowej z wkładką ocieplającą, ściany zewnętrzne podziemia żelbetowe. Stropodachy z płyt korytkowych ocieplone wełna mineralną. Stolarka okienna drewniana z obudową z aluminium. Wentylacja grawitacyjna oraz mechaniczna. Brak rekuperacji oraz działania okresowego. Opisywany obiekt nie spełnia obecnie obowiązujących norm cieplnych gdyż przegrody zewnętrzne cechuje niska izolacyjność termiczna. parametrami izolacyjnymi narażają inwestora na niepotrzebne koszty związane z ogrzewaniem podczas sezonu zimowego. Proponuje się zamurowanie części luksferów i wykonanie w ich miejscu częściowo stolarki PCV. Opis elementów wykończeniowych Zestawienie przegród budowlanych w budynku L.p. Opis pow.całk. pow.do obl.strat U m 2 m 2 W/m 2 K 1 Ściana zewnętrzna , ,17 0,651 2 Ściana zewnętrzna 2 559,53 480,02 0,993 3 Strop nad nieogrzewaną piwnicą 6540, ,72 0,691 4 Strop nad ostatnią kondygnacją 5268, ,02 0,533 5 Strop nad przejazdem K14 37,29 37,29 0,398 6 Dach jednowarstwowy 1511, ,42 0,628 11

12 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków 16 4.d.Charakterystyka energetyczna budynku L.p. Wyszczególnienie Jedn. Stan istniejący 1 Zamówiona moc cieplna dla c.o. [kw] 1068,14 2 Zamówiona moc cieplna dla cwu [kw] 403,85 3 Zapotrzebowanie na moc cieplną na c.o. [kw] 1068,14 4 Zapotrzebowanie na moc cieplną na cwu [kw] 403,85 5 Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu ogrzewania [GJ] 8833,40 6 Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu ogrzewania [GJ] 10839,51 7 Taryfa opłat ( z VAT) opłata za moc cieplną [zł/mw/m-c] 22051,44 8 Taryfa opłat ( z VAT) opłata za ciepło [zł/gj] 72,84 9 Opłata abonamentowa miesięcznie [zł] 0,00 12

13 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków 16 4e. Charakterystyka systemu ogrzewania L.p. 1. Typ instalacji Ciepło z ciepłowni zdalnej opalanej gazem ziemnym, wymiennik ciepła, stara instalacja centralnego ogrzewania 2. Parametry pracy instalacji 90/70 C 3. Przewody w instalacji przewody stalowe 4. Rodzaje grzejników grzejniki żeliwne 5. Osłonięcie grzejników brak osłonięcia grzejników 6. Zawory termostatyczne brak zaworów termostatycznych 7. Zabezpieczenie zbiornik przeponowy 8. Odpowietrzenie odpowietrzenie indywidualne Liczba dni ogrzewania w tygodniu 7 9. Liczba godzin ogrzewania na dobę Modernizacja instalacji po 1984 nie L.p. Opis wartości współczynników sprawności 1. Wytwarzanie ciepła η g = 0, Przesyłanie ciepła η d = 0, Sprawność regulacji i wykorzystania η e = 0, Akumulacji ciepła η s = 1, Uwzględnienie przerwy na ogrz. w okresie tygodnia w t = 1, Uwzględnienie przerwy na ogrzewanie w ciągu doby w d = 0,950 4f. Charakterystyka instalacji ciepłej wody użytkowej L.p. Rodzaj danych Dane w stanie istniejącym 1. Rodzaj instalacji Ciepło z ciepłowni zdalnej opalanej gazem ziemnym, wymiennik, zasobniki, cyrkulacja 2. Piony i ich izolacja nie zaizolowane 3. Opomiarowanie (wodomierze indywidualne) nie dotyczy 4. Zbiornik akumulacyjny tak 4.g. Charakterystyka systemu wentylacji L.p. Rodzaj danych Dane w stanie istniejącym Rodzaj wentylacji 1. Wentylacja grawitacyjna, wentylacja mechaniczna bez odzysku ciepła i bez działania okresowego 2. Strumień powietrza wentylacyjnego w m 3 /h

14 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Ocena aktualnego stanu technicznego budynku 5.1. Elementy konstrukcyjne i ochrona cieplna budynku Konstrukcja szkieletowa prefabrykowana. Ściany zewnętrzne naziemia konstrukcji warstwowej z wkładką ocieplającą, ściany zewnętrzne podziemia żelbetowe. Stropodachy z płyt korytkowych ocieplone wełna mineralną. Stolarka okienna drewniana z obudową z aluminium. Wentylacja grawitacyjna oraz mechaniczna. Brak rekuperacji oraz działania okresowego. Opisywany obiekt nie spełnia obecnie obowiązujących norm cieplnych gdyż przegrody zewnętrzne cechuje niska izolacyjność termiczna. Przegrody zewnętrzne Przegroda ściana zewnętrzna przy ti 16 C U [W/m 2 K] U [W/m 2 K] Istniejące Wymagane 0,993 do 0,651 0,250 dach przy ti 16 C 0,628 do 0,533 0,200 strop nad pomieszczeniami nieogrzewanymi przy ti 16 C 0,691 0,250 strop nad przejazdem przy ti 16 C 0,398 0,200 Okna i drzwi zewnętrzne Przegroda okna (z wyjątkiem połaciowych), drzwi balkonowe przy ti 16 C U [W/m 2 K] U [W/m 2 K] Istniejące Wymagane 3,0 1,300 drzwi zewnętrzne 3,0 1,700 14

15 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków System grzewczy Ciepło z ciepłowni zdalnej opalanej gazem ziemnym, wymiennik ciepła, stara instalacja centralnego ogrzewania 5.3. System zaopatrzenia w cwu. Ciepło z ciepłowni zdalnej opalanej gazem ziemnym, wymiennik, zasobniki, cyrkulacja 5.4. Zbiorcze zestawienie oceny stanu istniejącego budynku i możliwości poprawy zawiera poniższa tabela: L.p. Charakterystyka stanu istniejącego Możliwości i sposób poprawy Przegrody zewnętrzne Przegrody zewnętrzne mają niezadowalające wartości współczynników przenikania ciepła U. Przegrody U [W/m2K] ściany zewnętrzne 0,651 do 0,993 Należy docieplić przegrody zewnętrzne dla ścian U 0,25 [W/m2K]; dla stropodachu U 0,20 [W/m2K]; dla stropu w piwnicy U 0,30 [W/m2K]; dla stropu nad przejazdem U 0,20 [W/m2K] dachy / stropodachy 0,533 do 0,628 2 Okna i drzwi Okna w złym stanie technicznym, o złej izolacyjności i szczelności o współczynniku U=3[W/m2K]. Drzwi w złym stanie technicznym, o złej izolacyjności i szczelności o współczynniku U=3[W/m2K] Wymiana okien Wymiana drzwi zewnętrznych 3 Wentylacja Wentylacja mechaniczna nawiewno-wywiewna Wentylacja mechaniczna nawiewno-wywiewna wprowadzenie rekuperacji (odzysku ciepła) oraz działania okresowego tej wentylacji 4 System ciepłej wody użytkowej Ciepło z ciepłowni zdalnej opalanej gazem ziemnym, wymiennik, zasobniki, cyrkulacja Montaż instalacji solarnej 5 System ogrzewczy Ogrzewanie zdalaczynne z kotłowni gazowej (3 kotły OGO po 10 MW). Nowy węzeł cieplny izolowany z automatyczną regulacją jakościowo-ilościową). Stara instalacja c.o. bez zaworów termoregulacyjnych, brak wymaganych grzejników w klasie higienicznej Wymiana instalacji c.o. 15

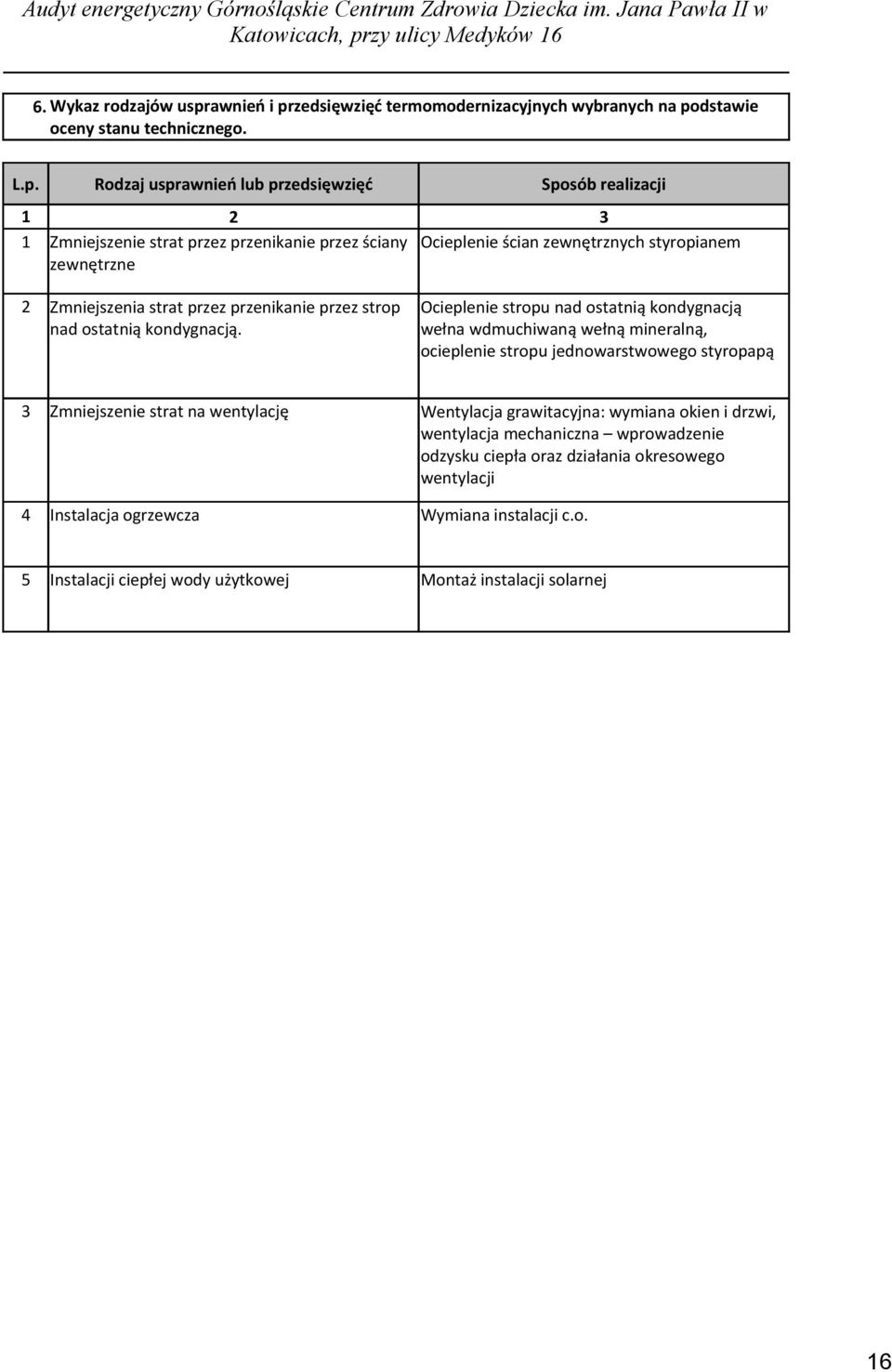

16 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego. L.p. Rodzaj usprawnień lub przedsięwzięć Sposób realizacji Zmniejszenie strat przez przenikanie przez ściany Ocieplenie ścian zewnętrznych styropianem zewnętrzne 2 Zmniejszenia strat przez przenikanie przez strop nad ostatnią kondygnacją. Ocieplenie stropu nad ostatnią kondygnacją wełna wdmuchiwaną wełną mineralną, ocieplenie stropu jednowarstwowego styropapą 3 Zmniejszenie strat na wentylację Wentylacja grawitacyjna: wymiana okien i drzwi, wentylacja mechaniczna wprowadzenie odzysku ciepła oraz działania okresowego wentylacji 4 Instalacja ogrzewcza Wymiana instalacji c.o. 5 Instalacji ciepłej wody użytkowej Montaż instalacji solarnej 16

17 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Wskazanie rodzajów usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło L.p. Rodzaj usprawnień lub przedsięwzięć Sposób realizacji Zmniejszenie strat przez przenikanie przez ściany Ocieplenie ścian zewnętrznych styropianem zewnętrzne 2 Zmniejszenia strat przez przenikanie przez strop nad ostatnią kondygnacją. Ocieplenie stropu nad ostatnią kondygnacją wełna wdmuchiwaną wełną mineralną, ocieplenie stropu jednowarstwowego styropapą 3 Zmniejszenie strat na wentylację 4 Instalacja ogrzewcza Wymiana instalacji c.o. Wentylacja grawitacyjna: wymiana okien i drzwi, wentylacja mechaniczna wprowadzenie odzysku ciepła oraz działania okresowego wentylacji 5 Instalacji ciepłej wody użytkowej Montaż instalacji solarnej 17

18 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Ocena opłacalności i wyboru usprawnień dotyczące zmniejszenia strat przez przenikanie przez przegrody i zapotrzebowanie na ciepło na ogrzanie powietrza wentylacyjnego W niniejszym rozdziale w kolejnych tabelach dokonuje się: a) Oceny opłacalności i wyboru optymalnych usprawnień prowadzących do zmniejszenia ciepła przez przenikanie przez przegrody zewnętrzne b) Oceny opłacalności i wyboru optymalnego wariantu przedsięwzięcia polegającego na wymianie okien i/lub drzwi oraz zmniejszenie zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego c) Oceny opłacalności i wyboru optymalnego wariantu przedsięwzięcia dotyczącego zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej d) Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości prostego czasu zwrotu nakładów (SPBT) charakteryzującego każde usprawnienie W obliczeniach przyjęto następujące dane: O0m O1m Wyszczególnienie Po termo Oznaczenie W stanie obecnym Jednostki ,8 dzień*k/a 2664,0 dzień*k/a O0z O1z 72,84 72,84 zł/gj Ab0 Ab1 0,00 0,00 zł/m-c Tcwu0m Tcwu1m Tcwu0z Tcwu1z 72,84 72,84 zł/gj two = tzo = Stopniodni dla przegród zewnętrznych Sd = Stopniodni dla stropu nad nieogrzewaną piwnicą Sd(p) = , ,44 zł/mw*mc , ,44 zł/mw*mc o C o C 18

19 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna 1 Dane: powierzchnia przegrody do obliczania strat A= 7960,17 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 9278,66 m 2 Opis wariantów usprawnienia λ = 0,031 W/mK Przewiduje się ocieplenie ściany za pomocą styropianu o współczynniku przewodności λ = 0,031 W/mK Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości izolacji 10 cm wariant 2: o grubości izolacji 12 cm wariant 3: o grubości izolacji 14 cm wariant 1 SPEŁNIA wymagania przenikalności cieplnej U 0,25 W/m2K L.p. Omówienie jedn. stan Warianty istniejący Grubość dodatkowej warstwy izolacji termicznej g= m 0,10 0,12 0,14 2. Zwiększenie oporu cieplnego ΔR m 2 K/W 3,226 3,87 4,52 3. Opór cieplny R m 2 K/W 1,535 4,761 5,406 6, Q 0u,Q 1u =8,64*10-5 *Sd*A/R GJ/a 1676,97 540,67 476,16 425,41 5. q 0u,q 1u =10-6 *A*(t w0 -t z0 )/R MW 0, , , , Roczna oszczędność kosztów ΔQ ru =(Q 0u -Q 1u )O z +12(q 0u -q 1u )O m zł/a , , ,07 7. Cena jednostkowa usprawnienia zł/m 2 458,00 490,00 522,00 8. Koszt realizacji usprawnienia N u zł SPBT=N u /ΔQ ru lata 35,43 35,86 36, U0, U1 W/m 2 K 0,651 0,210 0,185 0,165 Podstawa przyjętych wartości N u Przyjęto ceny jednostkowe ocieplenia 1m 2 wg katalogu cen SEKOCENBUD. Ceny brutto Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych z odliczeniem powierzchni okien i drzwi (A koszt ) Wybrany wariant: 2 Koszt: zł SPBT= 35,86 19

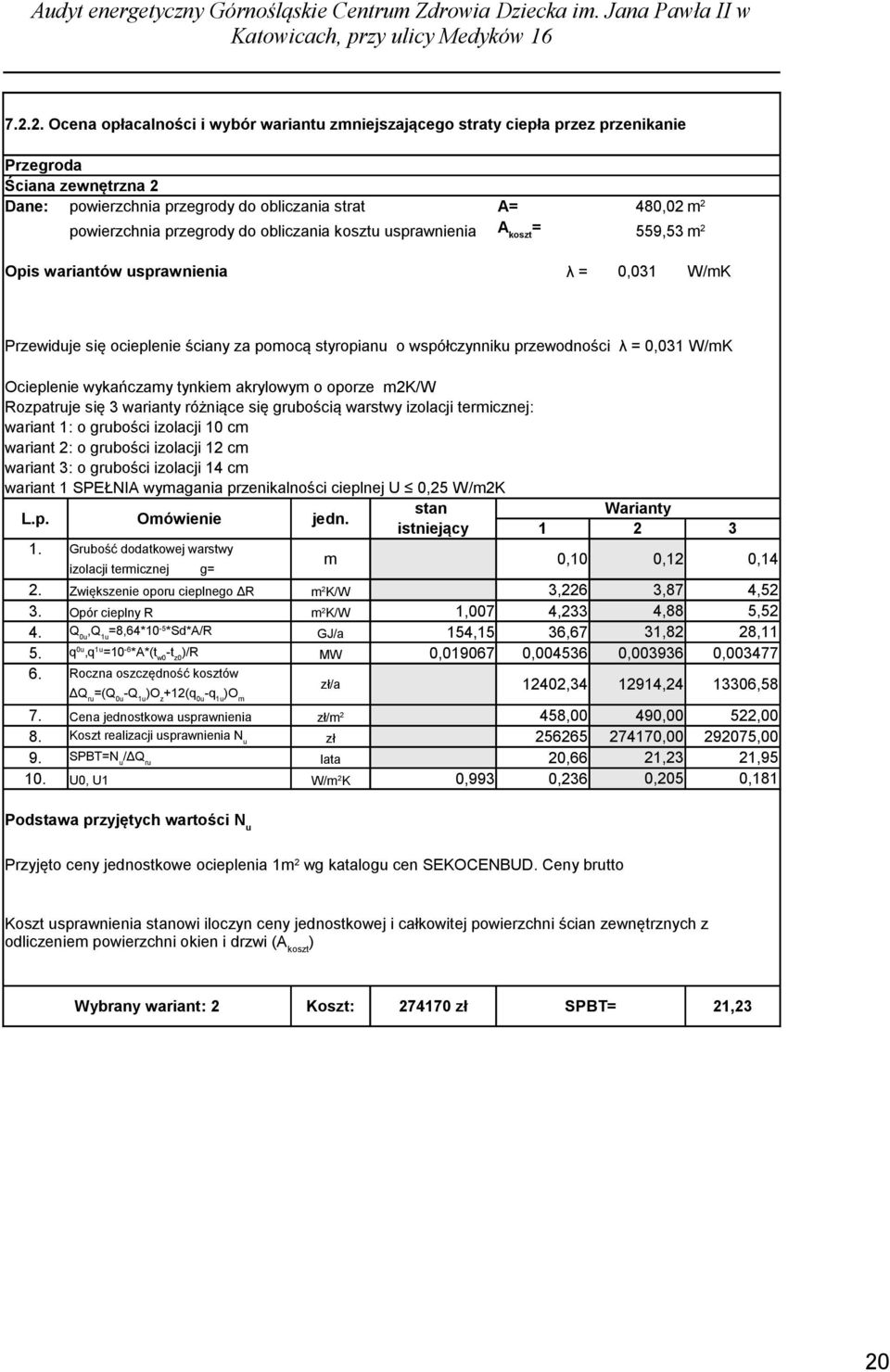

20 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna 2 Dane: powierzchnia przegrody do obliczania strat A= 480,02 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 559,53 m 2 Opis wariantów usprawnienia λ = 0,031 W/mK Przewiduje się ocieplenie ściany za pomocą styropianu o współczynniku przewodności λ = 0,031 W/mK Ocieplenie wykańczamy tynkiem akrylowym o oporze m2k/w Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości izolacji 10 cm wariant 2: o grubości izolacji 12 cm wariant 3: o grubości izolacji 14 cm wariant 1 SPEŁNIA wymagania przenikalności cieplnej U 0,25 W/m2K L.p. Omówienie jedn. stan Warianty istniejący Grubość dodatkowej warstwy izolacji termicznej g= m 0,10 0,12 0,14 2. Zwiększenie oporu cieplnego ΔR m 2 K/W 3,226 3,87 4,52 3. Opór cieplny R m 2 K/W 1,007 4,233 4,88 5,52 4. Q 0u,Q 1u =8,64*10-5 *Sd*A/R GJ/a 154,15 36,67 31,82 28,11 5. q 0u,q 1u =10-6 *A*(t w0 -t z0 )/R MW 0, , , , Roczna oszczędność kosztów ΔQ ru =(Q 0u -Q 1u )O z +12(q 0u -q 1u )O m zł/a 12402, , ,58 7. Cena jednostkowa usprawnienia zł/m 2 458,00 490,00 522,00 8. Koszt realizacji usprawnienia N u zł , ,00 9. SPBT=N u /ΔQ ru lata 20,66 21,23 21, U0, U1 W/m 2 K 0,993 0,236 0,205 0,181 Podstawa przyjętych wartości N u Przyjęto ceny jednostkowe ocieplenia 1m 2 wg katalogu cen SEKOCENBUD. Ceny brutto Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych z odliczeniem powierzchni okien i drzwi (A koszt ) Wybrany wariant: 2 Koszt: zł SPBT= 21,23 20

21 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Strop nad nieogrzewaną piwnicą Dane: powierzchnia przegrody do obliczania strat A= 6540,72 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 6540,72 m 2 Opis wariantów usprawnienia λ = 0,024 W/mK Przewiduje się ocieplenie stropu za pomocą natryśnięcia pianki poliuteranowej o współczynniku przewodności λ = 0,024 W/mK Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości izolacji 6 cm wariant 2: o grubości izolacji 8 cm wariant 3: o grubości izolacji 10 cm wariant 1 nie spełnia wymagania przenikalności cieplnej U 0,25 W/m2K L.p. Omówienie jedn. stan Warianty istniejący Grubość dodatkowej warstwy izolacji termicznej g= m 0,06 0,08 0,10 2. Zwiększenie oporu cieplnego ΔR m 2 K/W 2,500 3,33 4,17 3. Opór cieplny R m 2 K/W 1,447 3,947 4,780 5, Q 0u,Q 1u =8,64*10-5 *Sd*A/R GJ/a 1040,41 381,42 314,95 268,16 5. q 0u,q 1u =10-6 *A*(t w0 -t z0 )/R MW 0, , , , Roczna oszczędność kosztów ΔQ ru =(Q 0u -Q 1u )O z +12(q 0u -q 1u )O m zł/a , , ,37 7. Cena jednostkowa usprawnienia zł/m 2 150,00 188,00 226,00 8. Koszt realizacji usprawnienia N u zł , , ,00 9. SPBT=N u /ΔQ ru lata 12,53 14,26 16, U0, U1 W/m 2 K 0,691 0,253 0,209 0,178 Podstawa przyjętych wartości N u Przyjęto ceny jednostkowe ocieplenia 1m 2 wg katalogu cen SEKOCENBUD. Ceny brutto Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych z odliczeniem powierzchni okien i drzwi (A koszt ) Wybrany wariant: 2 Koszt: zł SPBT= 14,26 21

22 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Strop nad ostatnią kondygnacją Dane: powierzchnia przegrody do obliczania strat A= 5268,02 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 5268,02 m 2 Opis wariantów usprawnienia λ = 0,042 W/mK Przewiduje się ocieplenie stropu nad ostatnia kondygnacja za pomocą granulowanej wełny mineralnej o współczynniku przewodności λ = 0,042 W/mK m Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości izolacji 12 cm wariant 2: o grubości izolacji 16 cm wariant 3: o grubości izolacji 20 cm wariant 1 nie spełnia wymagania przenikalności cieplnej U 0,2 W/m2K L.p. Omówienie jedn. stan Warianty istniejący Grubość dodatkowej warstwy izolacji termicznej g= m 0,12 0,16 0,20 0,24 2. Zwiększenie oporu cieplnego ΔR m 2 K/W 2,857 3,81 4,76 5,71 3. Opór cieplny R m 2 K/W 1,875 4,732 5,685 6,637 7, Q 0u,Q 1u =8,64*10-5 *Sd*A/R GJ/a 908,57 360,01 299,66 256,68 224,48 5. q 0u,q 1u =10-6 *A*(t w0 -t z0 )/R MW 0, , , , , Roczna oszczędność kosztów ΔQ ru =(Q 0u -Q 1u )O z +12(q 0u -q 1u )O zł/a 57912, , , ,33 7. Cena jednostkowa usprawnienia zł/m 2 220,00 232,80 245,60 258,40 8. Koszt realizacji usprawnienia N u zł SPBT=N u /ΔQ ru lata 20,01 19,08 18,80 18, U0, U1 W/m 2 K 0,533 0,211 0,176 0,151 0,132 Podstawa przyjętych wartości N u Przyjęto ceny jednostkowe ocieplenia 1m 2 wg katalogu cen SEKOCENBUD. Ceny brutto Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych z odliczeniem powierzchni okien i drzwi (A koszt ) Wybrany wariant: 3 Koszt: zł SPBT= 18,80 22

23 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Strop nad przejazdem K14 Dane: powierzchnia przegrody do obliczania strat A= 37,29 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 37,29 m 2 Opis wariantów usprawnienia λ = 0,031 W/mK Przewiduje się ocieplenie stropu nad przejazdem za pomocą styropianu o współczynniku przewodności λ = 0,031 W/mK Ocieplenie wykańczamy tynkiem akrylowym o oporze m2k/w Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości izolacji 10 cm wariant 2: o grubości izolacji 12 cm wariant 3: o grubości izolacji 14 cm wariant 1 SPEŁNIA wymagania przenikalności cieplnej U 0,2 W/m2K L.p. Omówienie jedn. stan Warianty istniejący Grubość dodatkowej warstwy izolacji termicznej g= m 0,10 0,12 0,14 2. Zwiększenie oporu cieplnego ΔR m 2 K/W 3,226 3,87 4,52 3. Opór cieplny R m 2 K/W 2,515 5,741 6,386 7, Q 0u,Q 1u =8,64*10-5 *Sd*A/R GJ/a 4,79 2,10 1,89 1,72 5. q 0u,q 1u =10-6 *A*(t w0 -t z0 )/R MW 0, , , , Roczna oszczędność kosztów ΔQ ru =(Q 0u -Q 1u )O z +12(q 0u -q 1u )O m zł/a 284,44 306,84 325,12 7. Cena jednostkowa usprawnienia zł/m 2 458,00 490,00 522,00 8. Koszt realizacji usprawnienia N u zł SPBT=N u /ΔQ ru lata 60,04 59,55 59, U0, U1 W/m 2 K 0,398 0,174 0,157 0,142 Podstawa przyjętych wartości N u Przyjęto ceny jednostkowe ocieplenia 1m 2 wg katalogu cen SEKOCENBUD. Ceny brutto Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych z odliczeniem powierzchni okien i drzwi (A koszt ) Wybrany wariant: 2 Koszt: zł SPBT= 59,55 23

24 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Dach jednowarstwowy Dane: powierzchnia przegrody do obliczania strat A= 1511,42 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 1511,42 m 2 Opis wariantów usprawnienia λ = 0,037 W/mK Przewiduje się ocieplenie dachu za pomocą styropapy o współczynniku przewodności λ = 0,037 W/mK m Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości izolacji 12 cm wariant 2: o grubości izolacji 15 cm wariant 3: o grubości izolacji 18 cm wariant 1 nie spełnia wymagania przenikalności cieplnej U 0,2 W/m2K L.p. Omówienie jedn. stan Warianty istniejący Grubość dodatkowej warstwy izolacji termicznej g= m 0,12 0,15 0,18 2. Zwiększenie oporu cieplnego ΔR m 2 K/W 3,243 4,05 4,87 3. Opór cieplny R m 2 K/W 1,593 4,836 5,647 6, Q 0u,Q 1u =8,64*10-5 *Sd*A/R GJ/a 306,82 101,07 86,55 75,68 5. q 0u,q 1u =10-6 *A*(t w0 -t z0 )/R MW 0, , , , Roczna oszczędność kosztów ΔQ ru =(Q 0u -Q 1u )O z +12(q 0u -q 1u )O zł/a 21721, , ,24 7. Cena jednostkowa usprawnienia zł/m 2 311,00 345,00 380,00 8. Koszt realizacji usprawnienia N u zł SPBT=N u /ΔQ ru lata 21,64 22,42 23, U0, U1 W/m 2 K 0,628 0,207 0,177 0,155 Podstawa przyjętych wartości N u Przyjęto ceny jednostkowe ocieplenia 1m 2 wg katalogu cen SEKOCENBUD. Ceny brutto Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych z odliczeniem powierzchni okien i drzwi (A koszt ) Wybrany wariant: 2 Koszt: zł SPBT= 22,42 24

25 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie okien oraz poprawie systemu wentylacji Przegroda/modernizacja Wymiana okien Dane: Okno stare pow. okien A ok = 2098,09 m 2 strumień V nom =ψ 19363,21 m 3 /h C w= 1,0 V obl =ψ* C m 23235,85 m 3 /h Opis wariantów usprawnienia Rozpatruje się 2 warianty : Wariant 1 - okna o współczynniku U=0,8 Wariant 2 - okna o współczynniku U=0,6 L.p. Omówienie jedn. stan istniejący Warianty Współczynnik przenikania okien U W/m 2 K 3,0 0,8 0,6 2. Cr [-] 1,1 0,7 0,7 Współczynniki korekcyjne dla wentylacji Cm [-] 1,2 1,0 1,0 3 8,64*10-5 *Sd*A ok *U GJ/a 2035,43 542,78 407,09 4 2,94*10-5 *C r* C w* V nom *Sd GJ/a 2343, , ,49 5 Q 0, Q 1 =(3)+(4) GJ/a 4379, , , *A 0k *(t w0 -t z0 )*U MW 2,3236 0,6196 0, ,4*10-7 *V obl *(t w0 -t z0 ) MW 0,3160 0,2633 0, q 0,q 1 =(6)+(7) MW 2,6396 0,8830 0, ΔQ ru =(Q 0u -Q 1u )O z +12(q 0u -q 1u )O m zł/rok Koszt wymiany okien N ok zł Koszt wentylacji N w zł Koszt całkowity N ok +N w zł SPBT=(N ok +N u) /ΔQ ru lata 7,28 8,23 Podstawa przyjętych wartości N u Przyjęto ceny jednostkowe wg katalogu cen SEKOCENBUD. Wariant 1: wymiana 2098,09 m2 okien x 1800 zł/m szt nawiewników x 300 zł/szt = zł Wariant 2: wymiana 2098,09 m2 okien x 2200 zł/m szt nawiewników x 300 zł/szt = zł Wstawiamy 200 szt nawiewników higrosterownych x 300 zł za/szt = zł Wybrany wariant 1: Koszt: zł SPBT= 7,28 25

26 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Ocena opłacalności i wybór wariantu przedsięwzięcia polegającego na wymianie drzwi Dane: Drzwi stare A drz = 117,98 m 2 V nom = C w = Ψ = m 3 /h V obl = Ψ * C m Opis wariantów usprawnienia Usprawnienie obejmuje wymianę drzwi wejściowych na drzwi szczelne, o lepszych współczynnikach U. Rozpatruje się 2 warianty : Wariant 1: drzwi z samozamykaczem U = 0,8 0,5<a<1 Wariant 2: drzwi ciepłe z samozamykaczem U = 0,6 0,5<a<1 Lp. Omówienie Warianty Współczynnik przenikania drzwi U W/m 2. K 3 0,8 0,6 2 Współczynniki korekcyjne dla wentylacji Cr - 1,1 1,0 1,0 C m - 1,2 1,0 1,0 3 8,64*10-5 *Sd*A drz *U GJ/a 114,5 30,5 22,9 4 2,94*10-5* C r *C w *V nom *Sd GJ/a 239,6 217,8 217,8 5 Q 0, Q 1 = (3) + (4) GJ/a 354,1 248,3 240, *A ok *(t w0 -t z0 )*U MW 0, , , ,4*10-7 *V obl *(t w0 -t z0 ) MW 0, , , q 0, q 1 = (6) + (7) MW 0, , , Roczna oszczędność kosztów 9 Δo zł/rok ru = (Q 0U. O 0z -Q 1U. O 1z )+12(q 0U. O 0m -q 1U. O 1m ) , ,08 10 Koszt wymiany drzwi N drz zł , ,00 11 SPBT = (N drz +N w )/ΔO ru lata 19,86 27,91 Jedn. Stan istniejący Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe wymiany drzwi w zł/m 2. Koszt : Wymiana 117,98m2 drzwi x 2000 zł/m2 = zł Wymiana 117,98m2 drzwi x zł/m2 = zł Wybrany wariant : 1 Koszt : ,00 zł SPBT= 19,86 lat 26

27 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Modernizacja wentylacji poprzez zastosowanie wentylacji nawiewno wywiewnej z rekuperacją Stan przed termo 1 Cały strumień wentylacyjny przed m 3/ h ,00 2 Średnie stopniodni dzień*k/a 3 742,80 3 Średnia różnica temperatur o C 40,00 4 Strumień powietrza minimalny S11 m 3/ h ,64 5 Moc przed termo MW 0, Zużycie ciepła NETTO przed termo GJ/a 4 994,09 7 Sprawność instalacji - 0,774 8 Uwzględnienie przerw tygodniowych - 1,00 9 Uwzględnienie przerw dobowych - 0,95 10 Zużycie ciepła za kotłem GJ/a 6 128,27 11 Koszt podgrzania powietrza wentylacyjnego przed termo zł/a ,06 27

28 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków 16 Stan po termo REKUPERACJA 21 Strumień wentylacji mechanicznej nawiewno-wywiewnej z rekuperacją po m 3/ h 9 666,46 22 Średnia skuteczność rekuperatorów - 0, Skorygowana ilość powietrza do podgrzania m 3/ h 2 899,94 24 Strumień powietrza minimalny 21 m 3/ h ,64 25 Moc po termo MW 0, Zużycie ciepła NETTO po termo GJ/a 319,10 27 Sprawność instalacji - 0, Uwzględnienie przerw tygodniowych - 1, Uwzględnienie przerw dobowych - 0, Zużycie ciepła za kotłem GJ/a 325,44 31 Koszt podgrzania powietrza wentylacyjnego zł/a ,92 32 Stan po termo pozostałe Strumień wentylacji grawitacyjnej łącznie z wentylacja kanałową - po m 3/ h ,17 33 Strumień powietrza minimalny m 3/ h ,64 34 Moc po termo MW 0, Zużycie ciepła NETTO po termo GJ/a 2 551,26 36 Sprawność instalacji - 0, Uwzględnienie przerw tygodniowych - 1, Uwzględnienie przerw dobowych - 0, Zużycie ciepła za kotłem GJ/a 2 601,95 40 Koszt podgrzania powietrza wentylacyjnego po termo zł/a ,63 Obliczenia 41 Oszczędność ciepła NETTO GJ/a 2 123,73 42 Oszczędność ciepła BRUTTO GJ/a 3 200,88 43 Oszczędność zł/a ,51 1 Koszt inwestycji zł ,00 2 SPBT lata 8,89 Koszt na podstawie kosztorysu 28

29 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Ocena i wybór przedsięwzięcia termomodernizacyjnego prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej Instalacja kolektorów słonecznych Obliczeniowe zapotrzebowanie na ciepło i moc cieplną na potrzeby przygotowania ciepłej wody użytkowej stan obecny po j.m. 1 Liczba jednostek odniesienia L= j.o. 2 Jednostkowe dobowe zapotrzebowanie na ciepłą Vcw = litry/j.o. 3 Ciepło właściwe wody cw = 4,19 4,19 kj/kg*k 4 Gęstość wody ρ = kg/m 3 5 Temperatura wody ciepłej ϴcw = C 6 Temperatura wody zimnej ϴo = C 7 Współczynnik korekcyjny kt = 1,000 1,000-8 Czas użytkowania tu,z = doba 9 Ilość wody w litrach [ Litr ] Litry 10 Ilość wody w m3 [ m3 ] m3 11 Roczne zapotrzebowanie ciepła użytkowego QW,nd = kwh/rok 12 Roczne zapotrzebowanie ciepła użytkowego w GJ [ GJ/rok ] 3588, ,61 GJ/rok 13 Sprawność wytwarzania ciepła ηw,g = 0,97 0,97-14 Sprawność przesyłu ciepłej wody ηw,p = 0,5 0,5-15 Sprawność akumulacji ηw,s = 0,86 0,86-16 Sprawność sezonowa wykorzystania ηw,r = Sprawność całkowita ηw,tot = 0,417 0, Roczne zapotrzebowanie ciepła końcowego QK,W = kwh/a 19 Roczne zapotrzebowanie ciepła końcowego QK,W = GJ/a 20 Roczne zapotrzebowanie ciepła końcowego RAZEM Z KOLEKTORAMI QK,W = 7777,75 GJ/a 21 Średnie godzinowe zapotrzebowanie cwu Vhśr=(L*Vcw)/(18*1000) = 3,214 3,214 m 3 /h 22 Wsp.godzinowej nierównomierności rozbioru Nh=9,32*L^-0,244 = 2,66 2,66-23 Zapotrzebowanie na ciepło na ogrzanie 1m 3 wody Qcwj=cw*ρ*(Qcw-Qo)/ηwtot/10^6 = 0,452 0,452 GJ/m 3 24 Max. moc cwu qcwmax=vhśred*qcwj*278*nh = 1074, ,36 kw 25 Średnia moc cwu qcwśr=qcwumax/nh = 403,89 403,89 kw 26 Roczny koszt przygotowania ciepłej wody (bez kolektorów) , ,51 zł 27 Oszczędność BEZ KOLEKTORÓW słonecznych 0,00 zł 28 Oszczędność kolektory słoneczne ,93 zł 29 Oszczędność przygotowanie ciepłej wody oraz kolektory słoneczne ,93 zł 29

30 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków 16 Dobór wielkości kolektorów słonecznych 30 Temperatura cwu 55 C 31 Liczba jednostek odniesienia 178 j.o. 32 Jednostkowe dobowe zapotrzebowanie na ciepłą 325 dm3/dobę 33 Czas użytkowania 329 doba Ilość cwu w roku przed Ilość cwu w roku po Ciepło użytkowe dla cwu w roku ,610 dm 3 /rok dm 3 /rok GJ/rok 37 Ciepło ze sprawnością (bez spr. źródła) w GJ/rok 8 345,600 GJ/rok 38 Ciepło ze sprawnością (bez spr. źródła) w kwh/rok ,22 kwh/rok 39 Ciepło ze sprawnością (bez spr. źródła) w kwh/miesiąc ,19 kwh/m-c 40 Ciepło ze sprawnością (bez spr. źródła) w kwh/dobę 6 351,29 kwh/d 41 Powierzchnia paneli 502,00 m 2 42 Koszt jednostkowy paneli 2 550,36 zł/m 2 43 Zakładana pojemność zasobnika dm 3 44 Dogrzewanie wody wymiennik ciepła 45 Koszt całkowity paneli ,00 zł 46 Koszt nowego dodatkowego źródła ciepła 0,00 zł 47 Koszt instalacji c.w.u 0,00 zł 48 KOSZTY CAŁKOWICE MODERNIZACJI ,00 zł 49 Produkcja ciepła loco zasobnik ciepła 801,18 GJ/rok 50 Produkcja ciepła loco źródło ciepła 825,96 GJ/rok 51 Oszczędność BEZ KOLEKTORÓW słonecznych 0,00 zł/rok 52 Oszczędność kolektory słoneczne ,93 zł/rok 53 Oszczędność w zł OGÓŁEM ,93 zł/rok 54 Koszt wytworzenia cwu po ,58 zł/rok 55 Czas zwrotu inwestycji 21,28 lat 56 Koszt podgrzania m3 przed (woda o temperaturze 55 C) 38,54 zł/m3 57 Koszt podgrzania m3 po (woda o temperaturze 55 C) 35,38 zł/m3 30

31 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków 16 Nasłonecznienie miesięczne wg danych ze strony mi.gov.pl dla stacji meteo: Katowice Średnioroczna produkcja energii z kolektora 9,60% M-c Wh/m 2 /m-c kwh/m 2 /d Sprawność kolektora wskaźnik wykorzystania kolektora kwh/m 2 /d Powierzchnia kolektora [m 2 ] kwh/d kolektora kwh/d suma kwh/d Inne źródło % energii z kolektora ,856 0,8 0,4 0, , , ,803 2,16% ,261 0,8 0,4 0, , , ,746 3,19% ,089 0,8 0,5 0, , , ,916 6,60% ,451 0,8 0,5 1, , , ,282 10,91% ,106 0,8 0,6 2, , , ,042 19,37% ,729 0,8 0,6 2, , , ,879 17,94% ,168 0,8 0,6 2, , , ,016 19,61% ,069 0,8 0,6 1, , , ,839 15,44% ,121 0,8 0,5 1, , , ,520 9,87% ,796 0,8 0,5 0, , , ,750 5,68% ,010 0,8 0,4 0, , , ,076 2,55% ,758 0,8 0,4 0, , , ,520 1,92% Sprawdzenie produkcji c.w.u. dla całkowitej ilości 1004 m2 kolektorów: w okresie lenim nie bedzie przegrania - maksymalna ilość producji nie przekracza 39,21 % 31

32 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Zestawienie optymalnych ulepszeń termomodernizacyjnych zmierzające do zmniejszenia zapotrzebowania na ciepło w wyniku zmniejszenia strat przenikania ciepła przez przegrody budowlane oraz warianty przedsięwzięć termomodernizacyjnych dotyczących systemu wentylacji i systemu przygotowania ciepłej wody użytkowej uszeregowane wg rosnącej wartości SPBT Lp Rodzaj i zakres usprawnienia termomodernizacyjnego Pow. Cena Planowane Całkowity SPBT jedn. koszty koszt jedn. robót robót [m 2 ] [zł/m 2 ] [zł] [zł] [lata] 1 Modernizacja: Wymiana okien 2098, , , ,00 7,28 2 Modernizacja wentylacji poprzez zastosowanie wentylacji nawiewno wywiewnej z rekuperacją 0,00 0, , ,00 8,89 Modernizacja: Strop nad nieogrzewaną piwnicą ocieplony 3 warstwą natryśnięcia pianki poliuteranowej grubości 8 cm i 6540,72 188, , ,00 14,26 współczynniku przewodności liniowej λ = 0,024 W/mK Modernizacja: Strop nad ostatnią kondygnacją ocieplony 4 warstwą granulowanej wełny mineralnej grubości 20 cm i 5268,02 245, , ,00 18,80 współczynniku przewodności liniowej λ = 0,042 W/mK 5 Modernizacja: Wymiana drzwi 117,98 0, , ,00 19,86 Modernizacja: Ściana zewnętrzna 2 ocieplona warstwą 6 styropianu grubości 12 cm i współczynniku przewodności 559,53 490, , ,00 21,23 liniowej λ = 0,031 W/mK 7 Modernizacja: Instalacja kolektorów słonecznych 0,00 0, , ,00 21,28 Modernizacja: Dach jednowarstwowy ocieplony warstwą 8 styropapy grubości 15 cm i współczynniku przewodności 1511,42 345, , ,00 22,42 liniowej λ = 0,037 W/mK Modernizacja: Ściana zewnętrzna 1 ocieplona warstwą 9 styropianu grubości 12 cm i współczynniku przewodności 9278,66 490, , ,00 35,86 liniowej λ = 0,031 W/mK Modernizacja: Strop nad przejazdem K14 ocieplony warstwą 10 styropianu grubości 12 cm i współczynniku przewodności 37,29 490, , ,00 59,55 liniowej λ = 0,031 W/mK 11 Modernizacja systemu c.o , ,00 25,76 Koszty audytu i projektów Ogółem

33 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Rodzaje ulepszeń termomodernizacyjnych składające się na optymalny wariant przedsięwzięcia termomodernizacyjnego poprawiający sprawność cieplną systemu grzewczego. Wymiana instalacji centralnego ogrzewania w t0 = 1,00 w d0 = 0,95 η 0 = 0,774 L.p. Rodzaj ulepszeń termomodernizacyjnych Stan istniejący Współczynniki sprawności Stan po termo 1 Wytwarzanie ciepła η g = 0,990 η g = 0,990 2 Przesyłanie ciepła η d = 0,920 η d = 0,970 3 Sprawność regulacji i wykorzystania η e = 0,850 η e = 0,970 4 Akumulacji ciepła η s = 1,000 η s = 1,000 5 Sprawność całkowita systemu *) η g η d η e η s = 0,774 η g η d η e η s = 0,931 6 Uwzględnienie przerw tygodniowych w t0 = 1,00 w t1 = 1,00 7 Uwzględnienie przerw dobowych w d0= 0,95 w d1= 0,95 8 Roczne zapotrzebowanie na ciepło do ogrzewania budynku bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu [GJ/rok] 9 Koszt dostarczonego ciepła zł 8 833, , , Oszczędność kosztów Δ'Qrco(s) zł ,44 Koszt przedsięwzięcia Nco(s) zł ,00 12 SPTB lata 25,76 Koszty w oparciu o kosztorys inwestorski L.p. Wyszczególnienie Ilość Jedn. Cena Koszt 1 Kosztorys inwestorski 1 szt , ,00 Razem: ,00 33

34 Audyt energetyczny Górnośląskie Centrum Zdrowia Dziecka im. Jana Pawła II w Katowicach, przy ulicy Medyków Wybór optymalnego wariantu przedsięwzięcia Niniejszy rozdział obejmuje: a.określenie wariantów przedsięwzięć termomodernizacyjnych b.ocenę wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań ustawowych c.wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Określenie wariantów przedsięwzięć termomodernizacyjnych W tabeli poniżej zastosowano następujące skrótowe określenia usprawnień zestawionych w pkt oraz 7.3.: I II Modernizacja: Wymiana okien Modernizacja wentylacji poprzez zastosowanie wentylacji nawiewno wywiewnej z rekuperacją III IV Modernizacja: Strop nad nieogrzewaną piwnicą ocieplony warstwą natryśnięcia pianki poliuteranowej grubości 8 cm i współczynniku przewodności liniowej λ = 0,024 W/mK Modernizacja: Strop nad ostatnią kondygnacją ocieplony warstwą granulowanej wełny mineralnej grubości 20 cm i współczynniku przewodności liniowej λ = 0,042 W/mK V VI Modernizacja: Wymiana drzwi Modernizacja: Ściana zewnętrzna 2 ocieplona warstwą styropianu grubości 12 cm i współczynniku przewodności liniowej λ = 0,031 W/mK VII Modernizacja: Instalacja kolektorów słonecznych VIII Modernizacja: Dach jednowarstwowy ocieplony warstwą styropapy grubości 15 cm i współczynniku przewodności liniowej λ = 0,037 W/mK IX X XI Modernizacja: Ściana zewnętrzna 1 ocieplona warstwą styropianu grubości 12 cm i współczynniku przewodności liniowej λ = 0,031 W/mK Modernizacja: Strop nad przejazdem K14 ocieplony warstwą styropianu grubości 12 cm i współczynniku przewodności liniowej λ = 0,031 W/mK Modernizacja systemu c.o. Do analizy przyjęto następujące warianty usprawnień: Nr Zakres / nr wariantu I II III IV V VI Modernizacja: Wymiana okien Modernizacja wentylacji poprzez zastosowanie wentylacji nawiewno wywiewnej z rekuperacją Modernizacja: Wymiana drzwi VII Modernizacja: Instalacja kolektorów słonecznych VIII IX X XI Modernizacja systemu c.o. x x x x x x x x x x x x x x x x x x x Modernizacja: Strop nad nieogrzewaną piwnicą ocieplony warstwą natryśnięcia pianki poliuteranowej grubości 8 cm i współczynniku przewodności liniowej λ = 0,024 W/mK x x x x x x x x Modernizacja: Strop nad ostatnią kondygnacją ocieplony warstwą granulowanej wełny mineralnej grubości 20 cm i współczynniku przewodności liniowej λ = 0,042 W/mK x x x x x x x x x x x x x Modernizacja: Ściana zewnętrzna 2 ocieplona warstwą styropianu grubości 12 cm i współczynniku przewodności liniowej λ = 0,031 W/mK x x x x x x x x x Modernizacja: Dach jednowarstwowy ocieplony warstwą styropapy grubości 15 cm i współczynniku przewodności liniowej λ = 0,037 W/mK x x x Modernizacja: Ściana zewnętrzna 1 ocieplona warstwą styropianu grubości 12 cm i współczynniku przewodności liniowej λ = 0,031 W/mK x x Modernizacja: Strop nad przejazdem K14 ocieplony warstwą styropianu grubości 12 cm i współczynniku przewodności liniowej λ = 0,031 W/mK x x x x x x x x x x x x 34
