AVIOTEC IP starlight 8000

Transkrypt

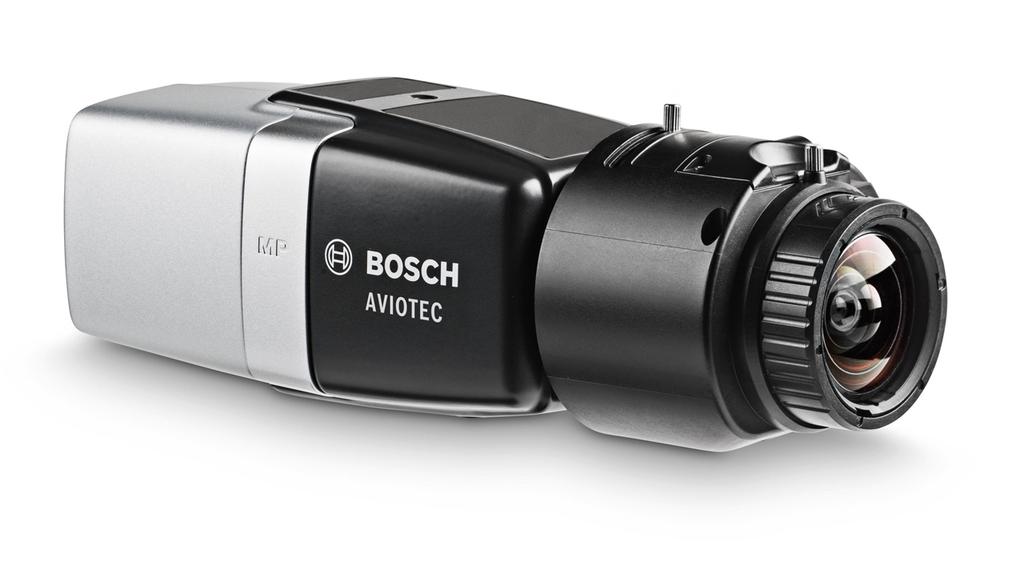

1 Systemy sygnalizacji pożar AVIOTEC IP starlight 8000 AVIOTEC IP starlight Bardzo szybkie wykrywanie pożar i dym Odporność na fałszywe alarmy Dży obszar monitorowania Doskonała skteczność przy słabym oświetleni Rozdzielczość 1080p AVIOTEC IP starlight 8000 wyznacza nowe standardy wizyjnego wykrywania pożarów, łącząc niezawodne wykrywanie dym i płomieni oraz dżą szybkość działania. Przegląd system System wizyjnego wykrywania pożarów sprawdza się doskonale w zastosowaniach wymagających niezawodnego wizyjnego wykrywania rch i płomieni, np. gdy obiekt nie podlega wymaganiom określonym w przepisach bdowlanych lb jako zpełnienie dotychczasowego system wykrywania ognia. AVIOTEC IP starlight 8000 działa samodzielnie i nie wymaga dodatkowej jednostki sterjącej. Dodatkowo zawiera wszystkie fnkcje Intelligent Video Analytics, co pozwala na równoczesną analizę i ocenę porszających się obiektów. System wizyjnego wykrywania pożarów i Intelligent Video Analytics działają niezależnie od siebie i podlegają osobnej konfigracji. Port Base-T Fast Ethernet 10/100 mieszczony w tylnej części rządzenia możliwia podłączenie kamery do sieci Ethernet. Pozwala to na łatwą konfigrację i monitorowanie za pośrednictwem rządzeń sieciowych takich jak komptery klienckie czy rządzenia mobilne. Istnieje też możliwość integracji system zarządzania nagraniami wideo. Ponadto rządzenia posiadają wyjście przekaźnikowe możliwiające transmisję sygnałów alarmowych, np. do centrali sygnalizacji pożarów FPA W tym przypadk kamera działa jako rządzenie nadzorcze wysyłające sygnał początkowy. Ze względ na brak przyjętych standardów alarmy podlegają weryfikacji przez operatora w centrm monitorowania. Nie ma możliwości atomatycznego przesyłania alarmów do straży pożarnej. Poz Opis 1 Video Recording Manager (VRM) 2 Kompter kliencki

2 2 AVIOTEC IP starlight Urządzenie mobilne 4 FPA-5000 Centrala sygnalizacji pożar Podstawowe fnkcje Szybkie i niezawodne wykrywanie dym i płomieni Unikalny algorytm firmy Bosch oparty na cechach fizycznych ognia pozwala na niezwykle szybkie wykrywanie dym i płomieni na podstawie analizy sekwencji wideo. System wizyjnego wykrywania pożarów działa także w bardzo słabo oświetlonych miejscach (nawet do 7 lx) i wykrywa pożary testowe od TF1 do TF8. W momencie wykrycia dym lb płomieni transmisja wideo pozwala na łatwą weryfikację alarm i przyspieszenie łańccha ratnkowego oraz dostarcza niezbędnych informacji ekipie ratnkowej. Monitorowanie dżych obszarów Dzięki zastosowani detektorów optycznych system jest odporny na krz i wilgoć, co pozwala monitorować dże przestrzenie wewnętrzne, w których tradycyjne systemy często okazją się zawodne. AVIOTEC IP starlight 8000 to innowacyjne rozwiązanie, które doskonale sprawdzi się w następjących zastosowaniach: Obiekty przemysłowe Obiekty transport pblicznego Obiekty energetyczne Magazyny Szeroki zakres zastosowań System wizyjnego wykrywania pożarów nadaje się do zastosowania w wiel wymagających środowiskach, takich jak platformy wiertnicze, czy w miejscach szczególnie zagrożonych pożarem, jak np. zakłady prodkcji papier. Szeroki zakres zastosowań AVIOTEC IP starlight 8000 pozwala na zpełnienie istniejących systemów lb zabezpieczenie nowych miejsc o specjalnych wymaganiach. Indywidalna konfigracja i dostosowanie do potrzeb Parametry takie jak czas weryfikacji alarm, człość, rozmiar wykrywanych obiektów i opcje maskowania dym i płomieni można łatwo dostosować do potrzeb klienta. Fnkcje wykrywania dym i płomieni są aktywowane i dezaktywowane osobno. Analiza przyczyn Podłączenie kamery do wizyjnego system zarządzania pozwala wykrywać przyczyny pożarów. Na podstawie nagrań wideo można szczegółowo przeanalizować i ocenić przebieg incydentów. Umożliwia to zminimalizowanie ryzyka i zapobieganie niebezpiecznym sytacjom w przyszłości. Prosta instalacja Zasilanie kamery może być zapewniane przez sieć kablową zgodną ze standardem PoE (Power-over- Ethernet). W takiej konfigracji do podgląd obraz, zasilania i sterowania kamerą wystarczy jedno połączenie kabla. Dzięki możliwości zasilania przez sieć Ethernet (PoE) instalacja stała się łatwiejsza i tańsza, ponieważ kamery nie wymagają dostęp do sieci energetycznej. Kamera może być również zasilana za pomocą zasilacza +12 VDC. W cel zwiększenia niezawodności system kamera może być podłączona jednocześnie do zasilania PoE oraz +12 VDC. Możliwe jest również zastosowanie zasilaczy bezprzerwowych (UPS), zapewniających pracę ciągłą nawet w przypadk awarii głównego źródła zasilania. Dla proszczenia okablowania sieciowego kamera obsłgje fnkcję Ato-MDIX, dzięki czem można żywać kabli krosowych lb prostych. Certyfikaty i świadectwa Standardy Emisja EN klasa B (2010), +AC (2011) FCC: 47 CFR 15, klasa B ( ) Odporność EN (PoE, +12 VDC)* (2011) EN (2006), +AC: (2008) Alarm EN Klasa II (2011) Bezpieczeństwo EN UL (wydanie 2) CAN/CSA-C 22.2 Nr Wibracje HD Odwzorowanie kolorów Zgodność z normą ONVIF Kamera z obiektywem 500 g zgodnie z IEC (5 m/s 2, żytkowe) SMPTE 296M-2001 (Rozdzielczość: 1280x720) SMPTE 274M-2008 (Rozdzielczość: 1920x1080) ITU-R BT.709 EN ; IEC * Rozdziały 7 i 8 (wymagania dotyczące zasilania napięciem sieciowym) nie dotyczą kamery. Jeżeli jednak kamera stosowana jest w systemie, który msi spełniać te wymagania, wówczas każdy wykorzystywany zasilacz również msi je spełniać. Region Certyfikacja Eropa CE FCS-8000-VFD-B Planowanie Informacje prawne Wizyjne systemy przeciwpożarowe są systemami analizy treści wideo. Sygnalizją wystąpienie pożar i zostały stworzone, by zpełniać systemy wykrywania pożarów i wspomagać osoby pracjące w centrach monitoring. Poprawne działanie wizyjnych systemów przeciwpożarowych jest dżo bardziej zależnione od warnków i elementów otoczenia niż w przypadk tradycyjnych systemów wykrywania pożarów. Skteczne wykrycie pożar nie jest gwarantowane w każdym otoczeni. W związk z tym wizyjny system

3 3 AVIOTEC IP starlight 8000 przeciwpożarowy powinien być traktowany jako środek wspomagający wczesne wykrywanie pożarów, z zastrzeżeniem, że możliwe jest też wystąpienie fałszywych alarmów. Nie można zagwarantować, że wizyjny system przeciwpożarowy wykryje pożar we wszystkich możliwych przypadkach. Kamerę należy zamocować zgodnie z poniższym obrazkiem: Dołączone części Ilość Element 1 AVIOTEC IP starlight Zmiennoogniskowy obiektyw megapikselowy SR (LVF-5005C-S4109 F.01U ) 1 Uchwyt TC9208 (TC9208 F.01U ) Dane techniczne Algorytm informacje podstawowe Płomień Dym O Odległość od ognia S. p. Szerokość płomienia Maksymalna odległość od ognia zależy od wartości S. p. i od stawień obiektyw. Poniższa tabela zawiera przykładowe maksymalne odległości od ognia przy danym rozmiarze płomienia i kącie otwarcia obiektyw kamery: Maksymalna odległość od ognia w metrach (wykrywanie płomieni) Szerokość płomienia [m] Kąt otwarcia [ ] Maksymalna odległość od ognia w metrach (wykrywanie dym) Zasięg dym [m] Kąt otwarcia [ ] Min. rozmiar wykrywanego obiekt (% szerokości obraz) Prędkość wznoszenia się (% wysokości obraz /s) Przesyłanie strmieniowe dźwięk Standardowy Stosnek sygnał/ szm Przesyłanie strmieniowe dźwięk Parametry środowiskowe Temperatra pracy Temperatra przechowywania Wilgotność względna Wilgotność względna przechowywania Wejście/wyjście G.711, częstotliwość próbkowania 8 khz L16, częstotliwość próbkowania 16 khz AAC-LC, 48 kb/s przy częstotliwości próbkowania 16 khz AAC-LC, 80 kb/s przy częstotliwości próbkowania 16 khz > 50 db Tryb pełnodpleksowy/półdpleksowy od -20 C do +50 C od -30 C do +70 C od 20% do 93%, względna maks. 98%, względna Analogowe wyjście wizyjne Wejście liniowe adio Wyjście liniowe adio Złącze SMB, CVBS (PAL/NTSC), 1 Vpp, 75 Ω maks. 1 Vrms, typowo 18 kω, 0,85 Vrms przy 1,5 kω (typowo)

4 4 AVIOTEC IP starlight 8000 Wejście/wyjście Parametry optyczne Złącza foniczne Wejście alarmowe Aktywacja wejścia alarmowego Wtyk 3,5 mm mono 2 wejścia nominalnie +5 VDC; maks. +40 VDC (DC przy 50 kω z rezystorem podwyższającym do +3,3 VDC) (niska < 0,5 V; wysoka > 1,4 V) Mocowanie obiektyw Złącze obiektyw Reglacja ogniskowania Mocowanie CS (mocowanie typ C z pierścieniem adaptacyjnym) Standardowe 4-stykowe złącze przysłony sterowanej napięciem DC Atomatyczna reglacja tylnej płaszczyzny ogniskowania Wyjście alarmowe Napięcie wyjścia alarmowego Sieć Ethernet Port danych System zapis lokalnego Wewnętrzna pamięć RAM Gniazdo karty pamięci Zapis Parametry mechaniczne 1 wyjście maks. 30 VAC lb +40 VDC Maksymalnie obciążenie ciągłe 0,5 A, 10 VA (tylko obciążenie rezystancyjne) RJ45 RS 232/422/485 Rejestracja 10 s przed wystąpieniem alarm Obsłga kart microsdhc do 32 GB/ microsdxc do 2 TB (do zapis w formacie HD zalecana jest karta SD klasy 6 lb wyższej) Zapis ciągły, zapis pierścieniowy. Zapis alarmów/zdarzeń/programowany Sterowanie przysłoną Zasilanie Zasilacz Pobór prąd Pobór mocy Atomatyczne sterowanie przysłoną 12 VDC; Zasilanie za pośrednictwem sieci Ethernet: znamionowe napięcie 48 VDC 750 ma (12 VDC); 200 ma (PoE 48 VDC) 9 W PoE IEEE 802.3af (802.3at Typ 1) Klasa 3 Przetwornik obraz Typ Całkowita rozdzielczość przetwornika 1/1,8 CMOS 6,1 MP Wymiary (szer. x wys. x gł.) Ciężar Kolor Mocowanie kamery Sieć Protokoły Szyfrowanie Ethernet Możliwości połączeń 78 x 66 x 140 mm bez obiektyw 855 g bez obiektyw RAL 9006 Metallic Titanim Dół i góra, gwint 1/4" 20 UNC IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP/ RTCP, IGMP V2/V3, ICMP, ICMPv6, RTSP, FTP, Telnet, ARP, DHCP, APIPA (Ato-IP, link local address), NTP (SNTP), SNMP (V1, MIB- II), 802.1x, DNS, DNSv6, DDNS (DynDNS.org, selfhost.de, no-ip.com), SMTP, iscsi, UPnP (SSDP), DiffServ (QoS), LLDP, SOAP, Dropbox, CHAP, digest athentication TLS 1.0, SSL, DES, 3DES 10/100 Base-T, atomatyczne wykrywanie, półdpleks/dpleks ONVIF Profile S, Ato-MDIX Oprogramowanie Konfigracja rządzenia Aktalizacja oprogramowania kładowego Przeglądarka programowa Rozdzielczość wideo Za pośrednictwem przeglądarki internetowej lb program Configration Manager Programowana zdalnie 1080p HD 1920 X p HD 1280 x 720 Pionowa 9:16 (przycięta) Przeglądarka internetowa, oprogramowanie Bosch Video Client lb oprogramowanie innego prodcenta 400 x 720 D1 4:3 (przycięta) 704 x p SD Kodowanie: 704 x 480; Wyświetlanie: 854 x p SD 768 x p SD 512 x 288

5 5 AVIOTEC IP starlight 8000 Rozdzielczość wideo 240p SD Kodowanie: 352 x 240; Wyświetlanie: 432 x p SD 256 x 144 Strmieniowe przesyłanie obraz LVF-5005C-S4109 Przetwornik 16:9; 1/1,8 Sterowanie przysłoną 101 x 56 (szerok.) 46 x 26 (tele.) przysłona sterowana napięciem DC, 4 styki Kompresja obraz H.264 (MP); M-JPEG Sterowanie ostrością ręczne Przesyłanie strmieniowe Całkowite opóźnienie sygnał IP Strktra GOP Interwał kodowania Obszary zasięg nadajnika LVF-5005C-S4109 Maksymalny format detektora Rozdzielczość optyczna Dłgość ogniskowej Zakres przysłony Min. odległość obiekt Odległość przetwornika CCD (wartości w powietrz) Masa Wymiary Mocowanie obiektyw 4:3 Przetwornik 16:9; 1/3 Przetwornik 16:9; 1/2,7 Wiele konfigrowanych strmieni w kodowani H.264 i M-JPEG, możliwość konfigrowania częstotliwości odświeżania i szerokości pasma. Obszary zainteresowania (ROI) Min. 120 ms, maks. 340 ms IP, IBP, IBBP od 1 do 30 [25] kl./s Do 8 obszarów z stawieniami jakości nadajnika na obszar 1/1,8 5 megapikseli 4,1 9 mm F1.6 do F8 0,3 m 12,72 mm (szerok.), 19,94 mm (tele.) 130 g Ø 62,9 mm (wyłączając pokrętła zoom i ostrości) x 66,6 mm (wyłączając kołnierz) CS 100 x 74 (szerok.) 45 x 33 (tele.) 73 x 41 (szerok.) 33 x 19 (tele.) 80 x 4 (szerok.) 37 x 21 (tele.) Sterowanie zoomem Korekcja podczerwieni Parametry środowiskowe ręczne tak Temperatra pracy od -10 C do+50 C Temperatra przechowywania Wilgotność podczas pracy Certyfikaty CE Zamówienia - informacje od -40 C do +70 C maks. 93%, bez kondensacji AVIOTEC IP starlight 8000 Wizyjny system wykrywania pożarów zapewnia szybkie i bezpieczne wykrywanie dym i płomieni. Nmer zamówienia FCS-8000-VFD-B Sprzęt UHI-OG(S)-0 Obdowa do zastosowań wewnętrznych Nmer zamówienia UHI-OG-0 UHI-OG(S)-0 Obdowa do zastosowań wewnętrznych z osłoną przeciwsłoneczną Nmer zamówienia UHI-OGS-0 Obdowa kamery zewnętrznej z serii UHO PoE Obdowa kamery zewnętrznej z wejściem PoE. IP67; dławik kablowy Nmer zamówienia UHO-POE-10 UHO HBGS 11 Obdowa do zastosowań zewnętrznych Obdowa do zastosowań zewnętrznych do kamery (24 VAC / 12 VDC). Zasilanie 24 VAC, wentylator, okablowanie przepstowe Nmer zamówienia UHO-HBGS-11 UHO HBGS 51 Obdowa do zastosowań zewnętrznych Obdowa do zastosowań zewnętrznych do kamery (230 VAC / 12 VDC). Zasilanie 230 VAC, wentylator, okablowanie przepstowe Nmer zamówienia UHO-HBGS-51 UHO HBGS 61 Obdowa do zastosowań zewnętrznych Obdowa do zastosowań zewnętrznych do kamery (120 VAC / 12 VDC). Zasilanie 120 VAC (60 Hz), wentylator, okablowanie przepstowe Nmer zamówienia UHO-HBGS-61

6 6 AVIOTEC IP starlight 8000 Wyłącznik antysabotażowy HAC-TAMP01 Zestaw wyłącznika antysabotażowego dla obdów serii HSG i UHI/UHO Nmer zamówienia HAC-TAMP01 LTC 9215/00 Uchwyt Uchwyt ścienny dla zewnętrznej obdowy UHO 18 cm, zasilanie za pomocą przewod Nmer zamówienia LTC9215/00 LTC 9215/00S Uchwyt Krótki chwyt ścienny dla zewnętrznej obdowy UHO 30 cm, zasilanie za pomocą przewod Nmer zamówienia LTC9215/00S LTC 9219/01 Wysięgnik typ J z przepstem na kabel dł. 400 mm, maks. obciążenie 9 kg, do obdów LTC 938x i LTC 948x, wykończenie w kolorze jasnoszarym Nmer zamówienia LTC 9219/01 Reprezentowana przez: Poland Robert Bosch Sp. z o.o. Jtrzenki 105 str Warszawa Phone: Fax: pl.secritysystems@bosch.com Robert Bosch Sp. z o.o./ Secrity Systems 2016 Zastrzega się możliwość wprowadzania zmian pl, V7, 24. Cze 2016
