Avigilon Control Center Server podręcznik użytkownika. Version 6.0

Transkrypt

1 Avigilon Control Center Server podręcznik użytkownika Version 6.0

2 , Avigilon Corporation. Wszelkie prawa zastrzeżone.avigilon, the AVIGILON logo, AVIGILON CONTROL CENTER, ACC, and TRUSTED SECURITY SOLUTIONS.AVIGILON, the AVIGILON logo, AVIGILON CONTROL CENTER, ACC, AVIGILONAPPEARANCE SEARCH, TRUSTED SECURITY SOLUTIONS, and HDSM, AVIGILON, the AVIGILON logo, AVIGILON CONTROL CENTER, ACC, HIGH DEFINITION STREAM MANAGEMENT (HDSM), HDSM, AVIGILONAPPEARANCE SEARCH, TRUSTED SECURITY SOLUTIONS, oraz RIALTO są znakami towarowymi firmy Avigilon Corporation. Inne nazwy produktów użyte w niniejszym dokumencie mogą stanowić znaki towarowe odpowiednich właścicieli. Brak symboli oraz przy znaku towarowym w niniejszym dokumencie nie oznacza zrzeczenia się prawa własności do znaku towarowego. Wynalazki firmy Avigilon Corporation są chronione patentami wydanymi w Stanach Zjednoczonych Ameryki i innych krajach: Firma Avigilon Corporation ani jej licencjodawcy nie udzielają licencji dotyczącej praw autorskich, wzornictwa, znaków towarowych, patentów ani innych praw własności intelektualnej, jeśli taka licencja nie została wyraźnie udzielona w formie pisemnej. Niniejszy dokument został opracowany i wydany tak, aby zawierał najnowsze opisy i dane techniczne produktu. Zawartość tego dokumentu oraz specyfikacje omawianego produktu mogą ulec zmianie bez powiadomienia. Avigilon Corporation zastrzega sobie prawo do wprowadzania takich zmian bez uprzedzenia. Firma Avigilon Corporation ani żadna z jej firm zależnych: (1) nie gwarantują kompletności i dokładności informacji zawartych w niniejszym dokumencie oraz (2) nie ponoszą odpowiedzialności za korzystanie z nich lub poleganie na nich. Firma Avigilon Corporation nie ponosi odpowiedzialności za straty i szkody (w tym szkody następcze) spowodowane korzystaniem z informacji zawartych w niniejszym dokumencie. Avigilon Corporation PDF-SERVER6-A Uaktualnienie: 1 - PL

3 Spis treści Co to jest Avigilon Control Center Server? 4 Wymagania systemowe 4 Więcej informacji 5 Avigilon Centrum zasobów 5 Pomoc techniczna 5 Uaktualnienia 5 Opinie 5 Pierwsze kroki 6 Usługa systemu Windows 6 Admin Tool 6 Dostęp do programu Admin Tool 6 Okno dialogowe programu Admin Tool 7 Ogólne 7 Ustawienia 7 Ustawienia systemu 8 Konfigurowanie ustawień pamięci masowej serwera 8 Dostęp do konfiguracji pamięci masowej serwera 8 Ustawianie początkowej konfiguracji pamięci masowej serwera 8 Zmiana konfiguracji pamięci masowej 8 Usuwanie konfiguracji pamięci masowej 10 Konfigurowanie ustawień kopii zapasowej serwera 10 Konfigurowanie ustawień sieciowych serwera 10 Korzystanie z programu Admin Tool 11 Włączanie i wyłączanie programu 11 Uruchamianie programu Server 11 Zamykanie programu Server 11 Uruchamianie programu Avigilon Control Center Client 11 Wyświetlanie dzienników aplikacji 11 Aneks 13 Resetowanie hasła administratora 13 3

4 Co to jest Avigilon Control Center Server? Avigilon Control Center Server to aplikacja, która przechwytuje i rejestruje dane z monitoringu pochodzące z kamer sieciowych i koderów. Przechwycone dane są następne wysyłane do oprogramowania Avigilon Control Center Client, gdzie można je przeglądać. Oprogramowanie Avigilon Control Center Server składa się z dwóch podstawowych części usługi systemu Windows i programu Admin Tool. Usługa systemu Windows kieruje materiał wideo do miejsc jego przechowywania lub przesyła strumieniowo w sieci. Program Admin Tool pozwala skonfigurować ustawienia administrowania systemem. Dostępne są trzy wersje oprogramowania serwera: Core, Standard i Enterprise. Wersja oprogramowania serwera określa, ile kamer można podłączyć do systemu oraz liczbę jednoczesnych połączeń klienckich. Edycja programu Server określa również funkcje dostępne w oprogramowaniu klienckim Avigilon Control Center. Przegląd funkcji dostępnych w ramach licencji każdej edycji można znaleźć na stronie internetowej firmy Avigilon: Wymagania systemowe Przepływność strumienia wideo: System operacyjny 32 MB/s, maks. 128 kamery *Tylko zdalne wyświetlanie. Windows Vista (64-bitowy), Windows Server 2008, Windows Server 2012, Windows Server 2012 R2, Windows 7, Windows 8, Windows 8.1 lub Windows MB/s dla maksymalnie 64 kamer *Możliwość lokalnego oglądania obrazu na żywo i zarejestrowanego. Windows Vista (32- lub 64-bitowy), Windows Server 2008, Windows Server 2012, Windows Server 2012 R2, Windows 7, Windows 8, Windows 8.1 lub Windows 10 Procesor Systemowa pamięć RAM Zalecany jest 64-bitowy system operacyjny. Czterordzeniowy procesor Intel Xeon 2 GHz 4 GB DDR2 4 GB DDR2 Zalecany jest 64-bitowy system operacyjny. Czterordzeniowy procesor Intel Xeon 2 GHz Karta graficzna nd. nvidia Quadro FX 570 z podwójnym DVI Karta sieciowa Intel Pro/ Gb/s lub Broadcom NetXtreme II Server Adapter 1 Gb/s Dyski twarde Dyski klasy SATA-II 7200 RPM Enterprise Dyski twarde SATA-II, 7200 obr./min * W przypadku wszystkich wersji systemu Windows zaleca się zastosowanie najnowszego dodatku Service Pack firmy Microsoft. Co to jest Avigilon Control Center Server? 4

5 Więcej informacji Odwiedź witrynę firmy Avigilon pod adresem w celu uzyskania dodatkowej dokumentacji produktu. Avigilon Centrum zasobów Zarejestruj się w celu uzyskania dostępu do Centrum zasobów Avigilon i dodatkowych źródeł informacji na temat produktu Avigilon. Centrum zasobów zapewnia bezpłatne materiały szkoleniowe wideo w trybie online, dokumentację produktów i inne źródła informacji do samodzielnego korzystania. Zarejestruj się i zaloguj pod adresem Pomoc techniczna Z Pomocą techniczną Avigilon można kontaktować się na stronie Uaktualnienia Uaktualnienia oprogramowania i oprogramowania układowego będą dostępne do pobrania w miarę ich udostępniania. Dostępność uaktualnień można sprawdzić pod adresem: Opinie Cenimy opinie użytkowników. Prosimy o wysyłanie komentarzy na temat naszych produktów i usług pod adres feedback@avigilon.com. Więcej informacji 5

6 Pierwsze kroki Oprogramowanie Avigilon Control Center Server składa się z dwóch części: usługi systemu Windows oraz aplikacji Admin Tool (Narzędzie administracyjne). Usługa systemu Windows jest uruchamiana automatycznie podczas uruchamiania komputera. Aplikacja Admin Tool służy do konfigurowania usługi systemu Windows. Z poziomu aplikacji Admin Tool można dodawać licencje, definiować sieci oraz konfigurować ustawienia tworzenia kopii zapasowych i przechowywania danych przez system Avigilon Control Center. Usługa systemu Windows Oprogramowanie Avigilon Control Center Server zawiera usługę systemu Windows, która jest automatycznie uruchamiana w tle. W razie potrzeby można skonfigurować właściwości programu w oknie Usługi. Rysunek 1: Okno Usługi Admin Tool Program Admin Tool służy do konfigurowania ustawień oprogramowania Avigilon Control Center Server. W programie Admin Tool można skonfigurować pamięć masową dla danych monitoringu, lokalizację kopii zapasowych plików, licencje na system i porty sieciowe. Dostęp do programu Admin Tool Dostęp do programu Admin Tool można uzyskać w następujący sposób: Pierwsze kroki 6

7 W menu Start wybierz Wszystkie programy lub Wszystkie aplikacje > Avigilon > Avigilon Control Center Server > Admin Tool Kliknij dwukrotnie ikonę skrótu na pulpicie. Okno dialogowe programu Admin Tool Przy użyciu programu Admin Tool można w każdej chwili uruchomić lub wyłączyć program Avigilon Control Center Server. Więcej informacji zawiera rozdział Włączanie i wyłączanie programu na stronie 11. W oknie dialogowym programu Admin Tool są dostępne dwie karty: Ogólne i Ustawienia. W poniższych tabelach opisano opcje dostępne na poszczególnych kartach. Ogólne Funkcja Opis Kliknij ten przycisk, aby uruchomić oprogramowanie Avigilon Control Center Client. Kliknij ten przycisk, aby wyświetlić dzienniki błędów programu Avigilon Control Center Server. Ustawienia Funkcja Opis Kliknij ten przycisk, aby zdefiniować ilość miejsca na serwerze przeznaczonego dla danych z monitoringu. Więcej informacji zawiera rozdział Konfigurowanie ustawień pamięci masowej serwera na stronie 8. Kliknij ten przycisk, aby zdefiniować porty sieciowe. Więcej informacji zawiera rozdział Konfigurowanie ustawień sieciowych serwera na stronie 10. Kliknij ten przycisk, aby zdefiniować miejsce przechowywania plików kopii zapasowych. Więcej informacji zawiera rozdział Konfigurowanie ustawień kopii zapasowej serwera na stronie 10. Okno dialogowe programu Admin Tool 7

8 Ustawienia systemu Wykonaj następujące procedury, aby skonfigurować program Avigilon Control Center Server odpowiednio do potrzeb. Konfigurowanie ustawień pamięci masowej serwera Skonfigurowanie ustawień pamięci masowej danych serwera jest wymagane, aby oprogramowanie Avigilon Control Center Server mogło określić, ile wolnego miejsca jest dostępne na przechowywanie danych monitoringu oraz gdzie należy zapisywać te dane. Jeśli program Admin Tool wykryje brak konfiguracji pamięci masowej, zostanie wyświetlone okno dialogowe Konfiguruj pamięć masową. Dostęp do konfiguracji pamięci masowej serwera 1. W programie Admin Tool kliknij przycisk Zamknij. Aby wyświetlić lub zmodyfikować konfigurację pamięci masowej, należy najpierw zamknąć program Avigilon Control Center Server. 2. Na karcie Ustawienia kliknij ikonę. 3. W oknie dialogowym Pamięć masowa widoczna jest bieżąca konfiguracja pamięci masowej. Ustawianie początkowej konfiguracji pamięci masowej serwera Gdy program Admin Tool wykryje brak konfiguracji pamięci masowej, zostanie wyświetlone okno dialogowe Konfiguruj pamięć masową z zalecaną konfiguracją. Domyślnie program przypisze większość dostępnej pamięci do woluminu Podstawowy wolumen danych przeznaczonego do przechowywania nagrań wideo. Jeśli zalecana konfiguracja jest odpowiednia, kliknij przycisk Wykończenie Aby zmienić konfigurację, kliknij opcję Zmień konfigurację pamięci masowej. Więcej informacji zawiera rozdział Zmiana konfiguracji pamięci masowej na stronie 8. Zmiana konfiguracji pamięci masowej Zmiana konfiguracji pamięci masowej może być konieczna w następujących sytuacjach: Jeśli konfiguracja pamięci masowej zaproponowana przez aplikację nie odpowiada Twoim wymaganiom, kliknij przycisk Zmień konfigurację pamięci masowej, aby wprowadzić własne ustawienia. Jeśli niedawno użyto opcji Skasuj wszystkie dane, przed wykonaniem kolejnych czynności należy zresetować ustawienia Pamięć masowa. W oknie dialogowym Pamięć masowa wykonaj następujące czynności: Ustawienia systemu 8

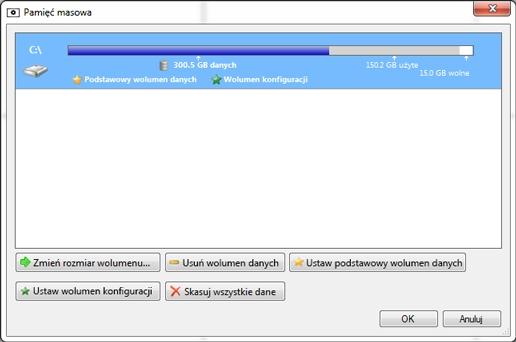

9 Jeśli okno dialogowe Pamięć masowa nie jest otwarte, zobacz punkt Dostęp do konfiguracji pamięci masowej serwera na stronie 8 1. W oknie dialogowym Pamięć masowa wybierz dysk, na którym ma być zapisana Wolumen konfiguracji, i kliknij przycisk.ustaw wolumen konfiguracji Rysunek 2: OknoPamięć masowa dialogowe UWAGA: Jeśli ustawienia nie są obsługiwane przez dysk, niektóre przyciski widoczne na ilustracji mogą być niedostępne. 2. Aby dodać wolumen danych, wybierz dysk i kliknij przycisk Dodaj wolumen danych... Przycisk nie jest dostępny, jeśli wolumen danych już znajduje się na dysku. a. W oknie dialogowym Dodaj wolumen danych wprowadź preferowany rozmiar woluminu danych b. Kliknij przycisk OK. 3. Aby usunąć Drugorzędny wolumen danych, zaznacz dysk i kliknij przycisk.usuń wolumen danych Usunięcie wolumenu danych spowoduje wykasowanie wszystkich zarejestrowanych danych z tego dysku. UWAGA: Nie można usunąć elementu Podstawowy wolumen danych, można tylko skasować wszystkie dane. Aby uzyskać więcej informacji, zobacz Usuwanie konfiguracji pamięci masowej na stronie Aby zmienić lokalizację Podstawowy wolumen danych, wybierz preferowany dysk i kliknij przycisk.ustaw podstawowy wolumen danych Podstawowy wolumen danych Zawiera bazę danych z indeksem danych z monitoringu. UWAGA: Dysk musi zawierać wolumen danych, aby można go było ustawić jako Podstawowy wolumen danych. 5. Po zakończeniu konfigurowania pamięci masowej kliknij przycisk OK. Zmiana konfiguracji pamięci masowej 9

10 Usuwanie konfiguracji pamięci masowej UWAGA: Należy pamiętać, że po skasowaniu wszystkich przechowywanych danych utracone zostaną wszystkie zarejestrowane dane z monitoringu oraz ustawienia serwera. 1. Otwórz okno dialogowe Pamięć masowa. Więcej informacji zawiera rozdział Dostęp do konfiguracji pamięci masowej serwera na stronie Kliknij przycisk Skasuj wszystkie dane. 3. Po wyświetleniu okna dialogowego potwierdzenia kliknij przycisk Tak. 4. Przed ponownym uruchomieniem programu Avigilon Control Center Server konieczne będzie utworzenie nowej konfiguracji pamięci masowej. Więcej informacji zawiera rozdział Zmiana konfiguracji pamięci masowej na stronie 8. Konfigurowanie ustawień kopii zapasowej serwera Aby system mógł automatycznie tworzyć kopię zapasową nagrań wideo, należy włączyć opcję Archiwizuj w oknie programu Admin Tool i wybrać odpowiednią lokalizację zapisu dla plików kopii. 1. W oknie programu Admin Tool wybierz opcję Ustawienia >. 2. W oknie dialogowym Archiwizacja zaznacz pole wyboru, aby zezwolić serwerowi na tworzenie kopii zapasowych plików wideo.włącz archiwizację 3. Wprowadź położenie w polu Folder archiwum:. Kliknij przycisk [...], aby przejść do folderu, w którym mają być zapisywane pliki kopii. 4. Kliknij przycisk OK. Informacje na temat inicjowania kopii zapasowej oraz konfigurowania funkcji automatycznego tworzenia kopii można znaleźć w Podręczniku użytkownika programu Avigilon Control Center klienckiego. Konfigurowanie ustawień sieciowych serwera Serwer komunikuje się z programem Avigilon Control Center Client poprzez szereg portów UDP i TCP. Zakresy portów wymagają zmiany jedynie w przypadku, gdy oprogramowanie klienckie próbuje uzyskiwać dostęp do dwóch lub większej liczby serwerów znajdujących się za tym samym urządzeniem NAT (np. routerem) lub gdy występuje konflikt portów z inną aplikacją działającą na tym samym komputerze co oprogramowanie Avigilon Control Center Server. 1. W oknie programu Admin Tool wybierz opcję Ustawienia >. 2. W oknie dialogowym Standard sieci wprowadź nowy port podstawowy, a następnie kliknij przycisk.ok Porty usług używane przez oprogramowanie serwera są aktualizowane po zmianie portu podstawowego. Zakres portów RTP musi być dostępny dla komputera klienckiego i może być przekierowywany przez każdy router lub punkt translacji adresów sieciowych znajdujący się między klientem a serwerem. Usuwanie konfiguracji pamięci masowej 10

11 Korzystanie z programu Admin Tool Narzędzie administracyjne Admin Tool, oprócz konfigurowania serwera, umożliwia uruchamianie i zamykanie programu Avigilon Control Center Server, uruchamianie oprogramowania klienckiego i wyświetlanie okna Dzienniki aplikacji. Włączanie i wyłączanie programu Oprogramowanie Avigilon Control Center Server uruchamia się automatycznie podczas uruchamiania systemu Windows, ale można je ręcznie zatrzymać i uruchomić za pomocą programu Admin Tool. Uruchamianie programu Server W programie Admin Tool kliknij przycisk Uruchom. Po poprawnym uruchomieniu programu Avigilon Control Center Server w programie Admin Tool zostanie wyświetlony komunikat: Program Control Center Server jest uruchomiony. Zamykanie programu Server Gdy program Avigilon Control Center Server jest zamknięty, nagrywanie jest zatrzymane aż do ponownego uruchomienia programu Avigilon Control Center Server. W programie Admin Tool kliknij przycisk Zamknij. Po poprawnym zamknięciu programu Avigilon Control Center Server w programie Admin Tool zostanie wyświetlony komunikat: Program Control Center Server nie jest uruchomiony. Uruchamianie programu Avigilon Control Center Client Program Avigilon Control Center Client można uruchomić z programu Admin Tool. W oknie programu Admin Tool wybierz opcję Ogólne >. Jeśli oprogramowanie klienckie nie zostało zainstalowane, narzędzie administracyjne Admin Tool wyświetli monit o jego zainstalowanie. Wyświetlanie dzienników aplikacji Dzienniki błędów aplikacji Avigilon Control Center można wyświetlać w programie Admin Tool. Może to pomóc przy diagnozowaniu problemów z systemem. Korzystanie z programu Admin Tool 11

12 1. W oknie programu Admin Tool wybierz opcję Ogólne >. 2. W oknie dialogowym Dzienniki aplikacji kliknij dwukrotnie błąd, aby wyświetlić szczegóły. 3. Kliknij przycisk OK, aby zamknąć okno dialogowe. Wyświetlanie dzienników aplikacji 12

13 Aneks Resetowanie hasła administratora Aby zresetować hasło administratora dostępu do klienta Avigilon Control Center, należy usunąć wszystkie istniejące informacje o koncie użytkownika i grupy z serwera Wolumen konfiguracji. Porada: Tej procedury można uniknąć, jeśli użytkownik ma konto o tych samych uprawnieniach co administrator. Za pomocą tego konta użytkownika można zresetować hasło administratora w oprogramowaniu klienckim Avigilon Control Center. 1. W programie Admin Tool kliknij przycisk Zamknij. Jeśli lokalizacja zawiera wiele serwerów, należy zamknąć wszystkie serwery znajdujące się w tej lokalizacji. 2. Wybierz kolejno opcje Ustawienia >. 3. W oknie dialogowym Pamięć masowa zanotuj literę dysku, na którym znajduje się program Wolumen konfiguracji. 4. Uzyskaj dostęp do dysku Wolumen konfiguracji i przejdź do folderu AvigilonConfig\Db\DirectoryShared\Users. Na przykład: D:\AvigilonConfig\Db\DirectoryShared\Users. 5. Usuń wszystkie pliki znajdujące się w tym folderze. Jeśli w lokalizacji jest wiele serwerów, przed wykonaniem ostatniego kroku należy usunąć ten folder z każdego serwera w lokalizacji. Serwer automatycznie zresetuje wszystkie ustawienia dotyczące użytkowników i grup do domyślnych ustawień fabrycznych. 6. W programie Admin Tool kliknij przycisk Uruchom. Powtórz tę czynność dla każdego serwera z lokalizacji. Gdy wszystkie serwery będą już z powrotem dostępne online, można zalogować się do lokalizacji za pomocą domyślnych poświadczeń administratora: Nazwa użytkownika: administrator Hasło: <pozostaw puste> Informacje na temat dodawania użytkowników i grup do serwera można znaleźć w podręczniku AvigilonPodręcznik użytkownika klientacontrol Center. Aneks 13
