CorelDraw rysunek. Standardowym Otwórz, Elipsa Ctrl. Rozmieszczenie > Transformacja. Transformacja. Rozmiar. Nieproporcjonalnie. 125 Zastosuj.

Transkrypt

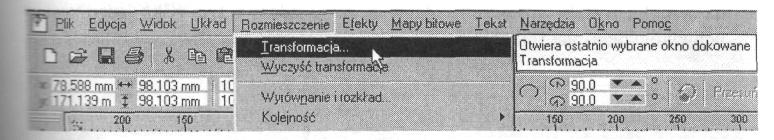

1 1. Otwórz program CorelDraw i kliknij Nowy rysunek. Jeli program został otwarty ju wczeniej, nacinij ikonk Nowy na pasku Standardowym pojawi si pusta kartka nowego rysunku. Jeli ju wczeniej zaczłe prac i zamknłe zapisany plik - kliknij Otwórz, wybierz nazw pliku i potwierd naciskajc OK 2. Wcinij ikon Elipsa i narysuj okrg poczynajc od lewego górnego rogu strony, przecigajc myszk ukonie w prawo i w dół. Aby powstał idealny okrg musisz jednoczenie trzyma wcinity klawisz Ctrl. 3. Upewnij si, e narysowany okrg ma dokładnie rednic 125 milimetrów. Aby to zrobi wydaj polecenie Rozmieszczenie > Transformacja. 4. Otworzy si okno dialogowe Transformacja. Kliknij ikon Rozmiar. Aby oba wymiary były identyczne musisz upewni si, e usunite jest zaznaczenie w okienku Nieproporcjonalnie. Teraz, jeli wpiszesz do okienka X okrelajcego roko obiektu warto 125 milimetrów, taka sama liczba automatycznie pojawi si w okienku Y okrelajcym wysoko. Na koniec kliknij Zastosuj.

2 5. Kliknij X w prawym górnym rogu okna Transformacje, aby je zamkn. 6. Wybierz Prostokt, kliknij z lewej strony dolnej połowy okrgu i narysuj prostokt przecigajc kursorem myszy ukonie w prawo i w dół. 7. Kliknij polecenie Rozmieszczenie > Transformacja i w oknie Rozmiar zaznacz okienko Nieproporcjonalnie. Ustal szeroko prostokta na 62,5 milimetra a jego wysoko na 100 milimetrów. Zamknij okno dialogowe (pkt 4-5.). 8. Wybierz Wskanik i zaznacz prostokt a nastpnie - jednoczenie trzymajc wcinity klawisz Shift - kliknij na obszarze okrgu. Dziki temu oba obiekty na rysunku zostały zaznaczone. Zauwa, e wiadczy o tym tylko jeden zestaw uchwytów otaczajcych obie figury. 9. Upewnimy si, e prostokt jest umieszczony dokładnie porodku okrgu. Zrobimy to za pomoc polecenie Rozmieszczenie >Wyrównanie i rozkład.

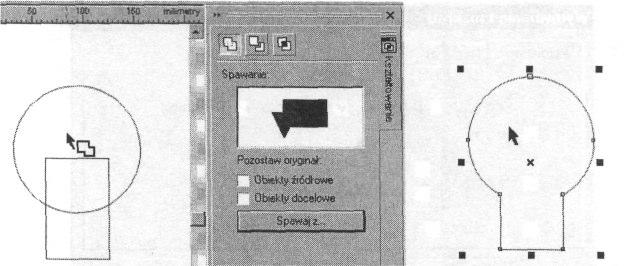

3 1 0. Poznałe inny sposób otwarcia okna dialogowego Wyrównanie i rozkład. Jeli zaznaczysz opcj wyrównania Do rodka w pionie osigniesz oczekiwany cel. 11. Kliknij na pustym obszarze ekranu, aby usun zaznaczenie wszystkie obiekty. 12. Zaznacz teraz prostokt Połczymy ze sob dwie figury tak, aby wygldały jak jeden obiekt. Taka operacja nosi nazw spawania. Wydaj polecenie Rozmieszczenie >Kształtowanie >Spawanie. 14. Otworzyło si okno dialogowe Spawanie a ikona o tej samej nazwie umieszczona w jego lewym górnym rogu jest automatycznie podwietlona. Upewnij si, e nie s zaznaczone pola wyboru Obiekty ródłowe i Obiekty docelowe. Kliknij na przycisku Spawaj w dole okna - na ekranie pojawiły si dwa małe, złczone ze sob pudełka. Kliknij teraz na krgu, aby pokaza, e chcesz go zespawa" z prostoktem. (Uwaga! jeli oba obiekty byłyby uprzednio zaznaczone kliknicie w dowolny z nich spowodowałoby ich zespawanie ze sob.)

4 15. Zwró uwag, e spawanie spowodowało połczenie okrgu i prostokta w figur z jednolitym obrysem. Zamknij okno dialogowe Spawanie. 16. Wybierz Kształt i - trzymajc wcinity klawisz Shift - kliknij na dwóch wzłach umieszczonych na zarysie arówki w miejscu, gdzie okrg połczył si z prostoktem. 17. Narysowana figura nie jest jeszcze zbyt podobna do arówki i jej kształt wymaga wygładzenia. Osigniemy to klikajc ikon Wzeł gładki na pasku Właciwoci../». o H 18. Wybierz Wskanik i kliknij na pustym fragmencie ekranu, aby usun oznaczenie z arówki. Upewnij si, e nie otaczaj jej ju czarne prostokty uchwytów. 19. Zapisz plik w wybranym folderze. Proponujemy, aby nadał mu nazw arówka Imi Nazwisko 20. Narysuj prostokt poprzecznie do podstawy arówki tak, jak na rysunku.

5 22. W otwartym oknie dialogowym Przycinanie upewnij si, e jest usunite zaznaczenie pól wyboru Obiekty ródłowe i Obiekty docelowe i kliknij na przycisk Przytnij, w dole okna. 23. Kliknij arówk - efektem bdzie skrócenie jej podstawy o fragment znajdujcy si wewntrz zarysu narysowanego prostokta. Zamknij okno Przycinanie.

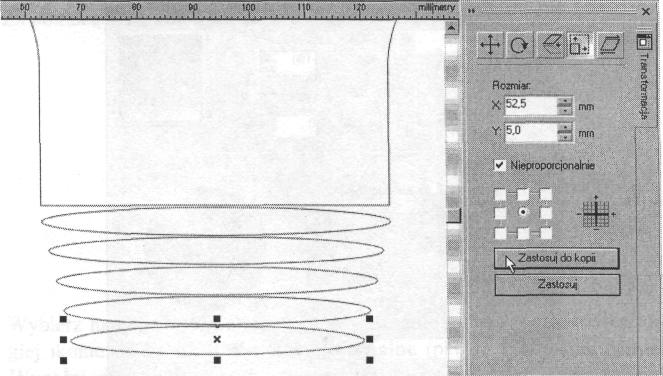

6 24. Wybierz Powikszenie i obwied doln cz arówki, aby j 25. Wybierz Elips, kliknij tu pod podstaw arówki z jej lewej strony i narysuj bardzo płask elips a do jej przeciwległej krawdzi. 26. Kliknij ikon Zapisz, aby zachowa ostatnio dokonane zmiany. 27. Wydaj polecenie Rozmieszczenie > Transformacja, kliknij Rozmiar i ustal szeroko na 62,5 milimetra a wysoko na 5 milimetrów. Kliknij Zastosuj, w razie potrzeby przesu elips, aby prawie stykała si z doln krawdzi arówki. 28. Nadal skorzystamy z udogodnie oferowanych nam przez okno dialogowe Rozmiar. Ustaw szeroko w polu X na 60 milimetrów (nie zmieniaj wartoci Y) i kliknij przycisk Zastosuj do kopii. Dziki temu powstała nieznacznie mniejsza elipsa usytuowana dokładnie nad ju istniejc. 29. Przytrzymujc wcinity klawisz Ctrl przesuniemy now, mniejsz elips dokładnie poniej pierwszej. 30. Powtarzajc czynnoci z dwóch powyszych punktów utwórz jeszcze trzy, coraz mniejsze elipsy. Stopniowo zmniejszaj ich szeroko tak, aby miały kolejno 57,5 mm, 55 mm i 52,5 milimetra. Wysoko powinna pozosta niezmieniona. Rozmieszczaj je jedna pod drug, w kolejnoci powstawania, aby w efekcie uzyskał pi elips wygldajcych jak na poniszym rysunku. Na zakoczenie zamknij okno dialogowe.

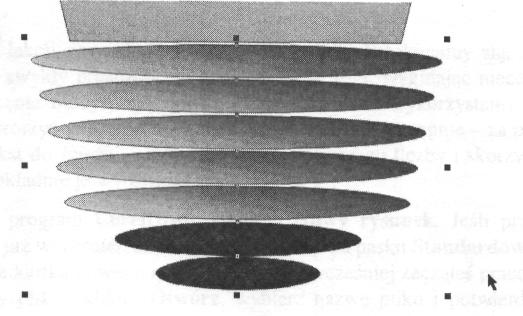

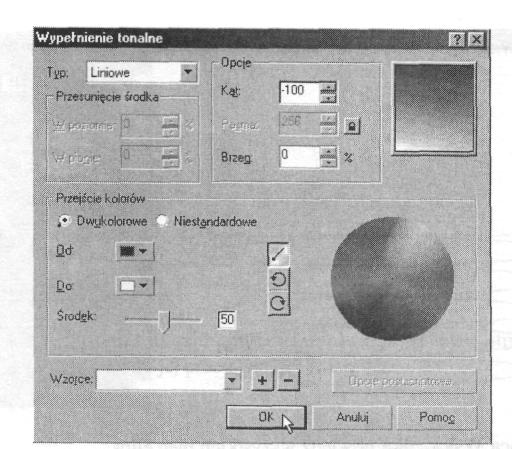

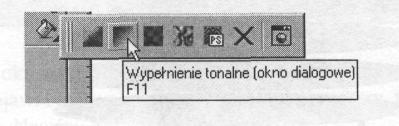

7 31. Za pomoc Wskanika obwied wszystkich pi elips. 32. Gdy wszystkie elipsy zostały zaznaczone zgrupuj je za pomoc Ctrl+G. 33. Wybierz Wypełnienie z Przybornika, a gdy zostanie rozwinita lista kliknij na drugiej ikonie od lewej - Wypełnienie tonalne. 34. Otworzy si okno dialogowe Wypełnienie tonalne. W czci tego okna nazwanej Opcje wpisz warto Kta: -100 i kliknij OK. Takie ustawienie pozwoli uzyska stopniow zmian koloru wypełnienia poczwszy od ciemnego prawego górnego naronika do jasnego lewego dolnego.

8 35. Wybierz Elips i narysuj kolejny owal poniej uprzednio utworzonych (pkt 25.). Nadaj jej szeroko 37,5 milimetra a wysoko 5 milimetrów. Nastpnie utwórz kopi elipsy o szerokoci 35 milimetrów i identycznej wysokoci i - trzymajc wcinity klawisz Ctrl - przenie j bezporednio poniej (pkt ). 36. Trzymajc wcinity klawisz Shift zaznacz wszystkie elipsy. Kliknij ikon Wyrównanie na pasku Właciwoci i wyrodkuj owale w pionie (pkt 10.). Aby usun zaznaczenie z elips, kliknij na pustym fragmencie ekranu. 37. Zaznacz teraz obie dolne elipsy - moesz to zrobi, jeli bdziesz trzymał wcinity klawisz Shift - i nadaj im kolor Czarny z Palety CorelDraw. 38. Kliknij ikon Zapisz, aby zachowa ostatnio dokonane zmiany. 39. Wybierz Powikszenie i kliknij ikon Cała strona, aby zobaczy cała stron.

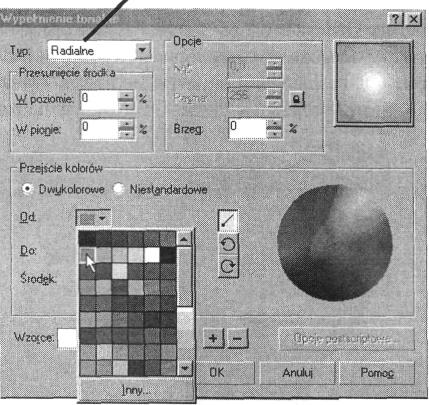

9 40. Za pomoc Wskanika zaznacz górn cz arówki. 41. Wybierz narzdzie Wypełnienie, a gdy zostanie rozwinita lista kliknij na drugiej ikonie od lewej - Wypełnienie tonalne (pkt 33.). W oknie dialogowym Wypełnienie tonalne nacinij czarn strzałk przy okienku Typ i z rozwinitej listy wybierz pozycj Radialne. 42. W czci tego okna nazwanej Przejcie kolorów nacinij strzałk przy okienku Od: i - gdy pojawi si lista kolorów - wybierz kolor szary, pierwszy po lewej w drugim rzdzie. Nacinij OK. 43. Wcinij Powikszenie i obwied cał arówk, aby uzyska jej powikszenie. 44. Wybierz narzdzie Kształt i - trzymajc wcinity klawisz Shift - zaznacz oba wzły w punktach, w których arówka styka si z gwintem (patrz: poniszy rysunek). 45. Aby jednoczenie i równomiernie przesun oba wzły naley wcisn ikon o

10 46. Trzymajc wcinity klawisz Shift przesuniesz jednoczenie oba wzły nieco do rodka tak, aby uzyska stokowy kształt podstawy arówki. Zwró uwag, e w czasie przesuwania na pasku Stanu pojawia si bdzie wyraony w procentach efekt zbliania wzłów. Postaraj si uzyska warto jak najbardziej zblion do 80%. 47. Wcinij Powikszenie i obwied gwint arówki, aby uzyska jego powikszenie.

11 48. Wybierz Wskanik i obwied gwint a nastpnie zgrupuj jego elementy za pomoc Ctrl+G. 49. Okazuje si, e po elipsy symbolizujce gwint znacznie wystaj poza obrys podstawy arówki. Przesu oba boki gwintu, aby wyrówna je z zasigiem bocznych cianek podstawy. 50. Wybierz Powikszenie i kliknij ikon Cała strona, aby zobaczy cały rysunek. 51. Wpisz Ctrl+A, aby zaznaczy wszystkie obiekty i wcinij Ctrl+G, aby je zgru powa. 52. Kliknij ikon Zapisz, aby zachowa ostatnio dokonane zmiany. 53. Za pomoc narzdzia Tekst wpisz swoje imi pod rysunkiem i sformatuj je według uznania. 54. Jeli chcesz wydrukowa efekty swojej pracy, kliknij ikon Drukuj lub wcinij Ctrl+P a nastpnie przycisk Drukuj. Moesz teraz zamkn program lub plik z
