OGÓLNA CHARAKTERYSTYKA ROBÓT -INSTALACJE SANITARNE - PRZEBUDOWA ZAPLECZA KUCHNI W BUDYNKU SOSW NR1,GDYNIA

Transkrypt

1

2 -2- OGÓLNA CHARAKTERYSTYKA ROBÓT -INSTALACJE SANITARNE - PRZEBUDOWA ZAPLECZA KUCHNI W BUDYNKU SOSW NR1,GDYNIA A/ Roboty istalacji wod.-kan. 1. Dane ogólne-stan istniejący Pomieszczenia kuchni wraz obieralnią ziemniaków z usytuowane są na parterze budynku szkoły. Na parterze znajduje się również sala jadalna oraz wydawalnia potraw. W piwnicy znajdują się pomieszczenia pomocnicze warsztat, pralnia, magazyn ziemniaków oraz magazyn produktów suchych. Instalacja kanalizacji sanitarnej wykonana jest z rur żeliwnych o złym stanie technicznym. W czasie modernizacji pomieszczeń kuchni część rur kanalizacyjnych ( podejścia)została wymieniona na rury PCV.Główny poziom kanalizacji sanitarnej D150 biegnie w piwnicy budynku. Instalacje wody zimnej i ciepłej wykonane są z rur stalowych ocynkowanych, Woda ciepła w pomieszczeniu kuchni oraz w pomieszczeniach zaplecza dostarczana jest centralnie z kotłowni. Poziomy wody ciepłej i zimnej biegną pod stropem piwnicy oraz w kanale usytuowanym w/w kuchni a/ instalacje kanalizacji sanitarnej - na terenie obiektu Z uwagi na zły stan techniczny istniejącej kanalizacji sanitarnej ( poziom w piwnicy oraz istniejąca studzienka kanalizacyjna w świetliku- przy ścianie przybudówki) w dokumentacji przewidziano likwidację tego odcinka kanalizacji sanitarnej i poprowadzenie nowego poziomu D160 z PCV-S od projektowanej studzienki S do istniejącej studzienki S2 istn. Studzienkę S projektuje się z kręgów betonowych D1200 z włazem klasy A-typu lekkiego. Studzienkę należy posadowić w linii istniejącego kanału sanitarnego D160 z PCV który należy sprowadzić nad kinetę ( ca 0,5m od dna kinety). Do powyższej studzienki należy odprowadzić również ścieki od strony studzienki istniejącej S1istn.- poziomem D160 PVC-S. - w budynku Ścieki sanitarne z projektowanych i istniejących urządzeń technologicznych należy odprowadzić do projektowanych poziomów i pionów kanalizacji sanitarnej. Piony i podejścia do przyborów wykonać z rur PCV łączonych na uszczelki gumowe. W pomieszczeniach kuchni należy prowadzić piony w bruzdach lub obudować płytą gipsokartonową. Odpowietrzenie instalacji kanalizacyjnej poprzez wywiewki na pionach kanalizacyjnych lub poprzez projektowane zawory napowietrzające ( patrz cz. rysunkowa) Z uwagi na brak danych dotyczących stanu technicznego istniejącego poziomu D150 biegnącego przez piwnicę do studzienki kanalizacyjnej usytuowanej od strony ul. Płk. Dąbka oraz konieczność wyniesienia istniejącej studzienki kanalizacyjnej usytuowanej w świetliku piwnicy (przy istniejącej pralni) a także likwidacji istniejącej rewizji w podłodze piwnicy b/ instalacje wody zimnej i ciepłej. Istniejącą instalację wody zimnej i ciepłej w części modernizowanej należy przystosować do nowych odbiorów technologicznych. Zarówno poziomy jak i piony w części modernizowanej winny być wymienione wraz z podejściami do odbiorów na piętrze. Instalację wodociągową należy wykonać z rur wielowarstwowych w technologii TECE flex lub PE w technologii KAN-therm łączonych na złączki mosiężne gwintowane. Dopuszcza się zastosowanie rur w systemie Wirsbo z rur PEX R W R(w rurze osłonowej). Poziomy i piony zaizolować otuliną polietylenową termaflex gr.9mm. Przebieg instalacji do nowych urządzeń technologicznych pokazano na rysunkach. W pomieszczeniach kuchni i zaplecza należy prowadzić poziomy wody w bruzdach. Piony wody prowadzić w bruzdach lub obudować płytą gipsokartonową.

3 -próby hydrauliczne Przed wyk. izolacji należy wykonać próby szczelności na zimno a następnie na gorąco wg PN-64/B Urządzenia sanitarne Specyfikację szczegółowa urządzeń sanitarnych zawiera projekt technologiczny W ramach realizacji instalacji wodno-kanalizacyjnych należy zakupić urządzenia do zaplecza socjalnego oraz urządzenia białego montażu ( umywalki )a także zlew stalowy45x45do pom. gospodarczego Należy zastosować urządzenia jakości 1-ej, przy czym do białego montaż ( umywalki, brodzik akrylowy z syfonem samooczyszczającym Viega i kabiną, WC) o jakości nie gorszej niż f-my KOŁO. Pozostałe urządzenia technologiczne do zakupu ze stali nierdzewnej. Armatura - baterie umywalkowe mieszaczowe jednouchwytowe - bateria zmywakowa standardowa jednouchwytowa - bateria zmywakowa ( mycie garów) gastronomiczna z wyciąganym wężem prysznicowym - bateria natryskowa ścienna z ręcznym natryskiem Pomieszczenie Materiały montażowe i urządzenia( do podłączenia) Il. Uwagi PARTER Wnęka gospod. Zlew stalowy 45x45cm z bateria ścienną Do zakupu -3- Kuchnia Basen stalowy 60x40x30-zlewczy (z baterią ścienną istn.) Basen stalowy 80x60x85-istn (z baterią do mycia garów.) Zlew stalowy 2-komorowy z tylnym rantem 100x60x85 (z bateria ścienną istn.) Umywalka z półnogą i baterią Wpust podłogowy z rusztem stalowym Zmywalnia Stół stalowy ze zlewem 2-komorowym 160x60x85 +młynek koloidalny(istn.)+ bateria sztorcowa z wylewką i spryskiwaczem Zmywarka gastronomiczna z podstawą (na kosze)- istn. Umywalka 30x20 z półnogą i baterią Wpust podłogowy z rusztem stalowym PIWNICA Obieralnia warzyw i ziemniaków Pralnia podręczna Pom. socjalne i szatnia WC personelu WC konserwatora Stół ze zlewem jednokomorowym 120x60x85 +bateria stojąca Umywalka z półnogą +bateria stojąca Obieraczka do warzyw z osadnikiem obierzyn Zlew stalowy 2-komorowy 100x60x85+bateria sztorcowa z wylewką i spryskiwaczem Wpust piwniczny z koszem Basen gospodarczy stalowy 100x60x80z baterią stojącą Pralka automatyczna Umywalka z półnogą i baterią stojącą Wpust podłogowy z rusztem stalowym Zlew stalowy z ociekaczem na szafce kuchennej +bateria stojąca Miska WC-kompakt z deską sedesową z tworzywa Umywalka z półnogą i baterią stojącą Brodzik akr.(80x80x20)+bateria ścienna+ obudowa kabiny-narożna Miska WC-kompakt z deską sedesową Umywalka z półnogą i baterią stojącą Wg technologii do zakupu basen Zakup baterii Zakup zlewu Do zakupu Do zakupu Wg technologii Zakup baterii Wg technologii Handlowe,, Wg technologii -do zakupu,, Istniejąca Do zakupu,, Wg technologii -do zakupu Istniejąca Do zakupu,, Do zakupu Do zakupu,,,, Do zakupu,,

4 -4- Materiały montażowe-do zakupu 1 Rury kanalizacji sanitarnej (zewn. I wewn) D32,40,50,70,110,160 kpl Wg obmiaru 2 Studzienka kanalizacyjna betonowa D1200, H=3,0m z włazem typu lekkiego i kinetą oraz stopniami 1 kpl Do zakupu 3 Rury wody zimnej i ciepłej wielowarstwowe TECEflex D32x4, D25x3,5,D18x2,5,D14x2,9 izolowane pianką poliuretanową gr.9mm) 4 Zawory napowietrzająco-odpowietrzające D50, kpl Wg obmiaru ( lub PE-Xc) rewizje, trójniki kanalizacyjne, Kpl. Wg obmiaru 5 Zawory odcinające kulowe D25,D20,D15- do instalacji kpl Wg obmiaru wodnych Uwaga robotyy uzupełniające montaż rury spustowej z dachu przybudówki D100 PCV l= ca 3,0m z wyprowadzeniem korytkiem betonowym z kratką ( system ACO-DRAIN V100S) l= ca 2,0m w kierunku trawnika. B/ Roboty gazowe Instalacja gazowa istniejąca z rur stalowych czarnych łączonych przez spawanie jest w dobrym stanie technicznym,- gaz doprowadzono do taboretów gazowych szt.2 oraz kuchni gazowych 4-palnikowych z piecykiem gazowym-szt.2. Zgodnie z technologią przewidziano w miejsce istniejących kuchenek 4-palnikowych jedną kuchnię gastronomiczną TG-6732/PKE-1(do zakupu) C/ Roboty uzupełniające centralne ogrzewanie Instalacja centralnego ogrzewania zasilana z kotłowni gazowej wykonana jest z rur stalowych łączonych przez spawanie ( w części rury wymienione na PP) W ramach remontu pomieszczeń należy przewidzieć montaż nowych grzejników w pomieszczeniach obieralni wydajnośći 1500wat, pomieszczeniu socjalnym wydajności 800wat, WC z prysznicem wydajności 500wat. D/ Roboty montaŝowe wentylacja mechaniczna a/ wentylacja nawiewno-wyciągowa Nawiew Do nawiewu powietrza świeżego zastosowano w projekcie budowlanym nawietrzaki montowane w ramach okiennych zarówno w pomieszczeniach kuchni- parter, jak również w pomieszczeniach zaplecza w piwnicy. Dodatkowo zastosowano do nawiewu N-1- szt3 w kuchni parter w miejscu istniejącego wentylatora ściennego ( do demontaŝu) zastosowano nawietrzak NG110A D100 z grzałką o mocy 320wat o wydajności max. 80 m 3 /godz.- firmy DARCO Sp. z o.o. szt1 w magazynie sprzętu i mebli oraz w pomieszczeniu socjalnym ( piwnica) zastosowano nawietrzak NG110A D100 z grzałką o mocy 320wat o wydajności max. 80 m 3 /godz.- firmy DARCO Sp. z o.o. szt (1+1) Wywiew W1 -parter -pomieszczenie kuchni - il. powietrza wywiewanego m 3 /godz. Wyciąg powietrza kanałem murowanym poprzez okapy wentylacyjne przyścienne o wymiarach ( min) -1500x1000x500mm szt1 oraz -2015x1000x500mm szt1 Okapy należy wyposażyć w łapacze tłuszczu oraz oświetlenie a także połączyć z kanałem wyciągowym wyposażonym w wentylator wyciągowy. Na ciągu kominowym- na dachu budynku należy zamontować wentylator dachowy 2-biegowy o wydajności jw. Proponuje się zastosowanie wentylatora typu FC35-2V firmy Danfoss o charakterystyce; - prędkość obrotowa 1255/930 obr. /min, max. pobór mocy 0,26 kw Wywiew W2-parter -pomieszczenie zmywalni - il. powietrza wywiewanego -105,0 m 3 /godz. Wyciąg powietrza kanałem murowanym z zamontowaną na dachu obrotową nasadą kominową D150 ( turbo went hybrydowy) producent DARCO Sp. z o.o. Dębica. Regulacja ( załączanie) urządzenia- włącznik elektryczny usytuowany w pomieszczeniu.

5 -5- Wywiew W3-parter -pomieszczenie stołówki il. powietrza wywiewanego -354,0 m 3 /godz. Wyciąg powietrza w części przez pomieszczenie zmywalni, w części przez kanały wentylacyjne grawitacyjne Na jednym z kanałów zamontować na dachu obrotową nasadą kominową D150 ( turbo went hybrydowy) producent DARCO Sp. z o.o. Dębica. Regulacja ( załączanie) urządzenia- włącznik elektryczny usytuowany w pomieszczeniu. Wywiew W4-piwnica i wywiew W5-piwnica pomieszczenie pralni il. powietrza wywiewanego ca 320 m 3 /godz. Wyciąg powietrza wentylatorem ściennym proponuje się wentylator typ Vort Max S D100 o przepływie 290 m 3 /godz. i mocy 80wat -,obroty 2200 obr/min, systemu VORTICE wyposażony w klapę zwrotną zabezpieczajacą przed wdmuchiwaniem powietrza w czasie gdy wentylator nie pracuje. pomieszczenie socjalne oraz WC il. powietrza wywiewanego ca 2x70=140 m 3 /godz. Wyciąg powietrza wentylatorem ściennym proponuje się wentylator typ Vort Press Habitat LL45/135 o przepływie max. 149 m 3 /godz. i mocy 29wat -,obroty 1170obr/min, systemu VORTICE wyposażony w klapę zwrotną zabezpieczajacą przed wdmuchiwaniem powietrza w czasie gdy wentylator nie pracuje. Wentylator należy zamontować w pomieszczeniu WC i natrysku( pom. socjalnego) W ścianie pomiędzy pomieszczeniami WC na wys. ca 10cm od stropu zamontować kratkę wyrównawczą 140x140mm. szt.2 Na kanale murowanym- na dachu budynku należy zamontować wyrzutnię dachową typu C- D160 z podstawą. Wywiew W6-piwnica -pomieszczenie obieralni il. powietrza wywiewanego ca 2x35=70 m 3 /godz. Wyciąg powietrza wentylatorem ściennym proponuje się wentylator typ Vort Press 110 LLStandart o przepływie max. 110 m 3 /godz. i mocy 24wat -,obroty ( )obr/min, systemu VORTICE. ZESTAWIENIE MATERIAŁÓW I URZĄDZEŃ NR WYSZCZEGÓLNIENIE Ilość Uwagi Zespoły nawiewne indywidualne ( zmywalnia parter oraz mag. sprzętu i pom. socjalne piwnica) N1.1 Nawietrzak z grzałką typ NG 110A,moc max. 320wat, wydajność 80m 3 /h 3kpl N1.2 Kratka wyrównawcza ścienna 170x170mm usytuowana 20cm nad posadzką- pralnia Zespół wywiewny W1-kuchnia 2kpl F-my DARCO - Dębica Wg części rysunkowej W1.1 Wentylator dachowy wyciągowy typ FC-2V 35.2.V z silnikiem 0,26 kw,przystosowany do pracy na dwóch prędkościach obrotowych- Producent DANFOSS lub urządz. o porównywalnych parametrach i jakości W1.2 Tłumik typu GR35 1 Dostawa z went. Jw. W1.3 Przepustnica grawitacyjna TS 35 1 Jw. W1.4 Podstawa dachowa do wentylatora jw. usytuowana na kanale murowanym o wymiarach 270x220mm wraz z kształtką przyłączeniową (sprawdzić wymiary kanału istn. murowanego) W1.5 Kształtka przyłączeniowa wyrównawcza z króćcami D200/D160/D 250, l= 400 mm (sprawdzić wymiary kanału istn.). Handl. 1 Wykonać indywidualnie W1.6 Przepustnica kanałowa typu IRIS D160 1 Venture W1.7 Przepustnica kanałowa typu IRIS D200 1 Venture

6 W1.8 Kanał wentylacyjny typ B/I D160, l=800mm ( dł. ustalić w montażu) W1.9 Kanał wentylacyjny typ B/I D200, l=1000mm ( dł. ustalić w montażu) -6-1 Handl.i 1 Handl.i W1.10 Kolano typ B/I D160 1,, W1.11 Kolano typ B/I D200 1,, W1.12 Okap wentylacyjny przyścienny o wymiarach ; L=1500mm, B=1000mm, H=500mm,z króćcem przyłączeniowym D160 szt.1, łapaczami tłuszczu, oświetleniem, zawiesiami. W1.13 Okap wentylacyjny przyścienny o wymiarach ; L X =2150mm, B=1000mm, H=500mm,z króćcem przyłączeniowym D200 szt.1, łapaczami tłuszczu, oświetleniem, zawiesiami. ( X - wymiar min.) Wywiewy indywidualne Zespół wywiewny W2- zmywalnia-parter W2. Obrotowa nasada kominowa D150 (turbowent hybrydowy) f-my DARCO Dębica wraz z kołnierzem przyłączeniowym + kratka ścienna 140x200mm Zespół wywiewny W3 jadalnia-parter f-ma JUGEMA- Środa Wielkopolska Jw. lub porównywalnej jakości lub urządzenie o porównywalnych parametrach i jakości W3 Obrotowa nasada kominowa D150 (turbowent hybrydowy) f-my DARCO Dębica wraz z kołnierzem przyłączeniowym + kratka ścienna 140x200mm Zespół wywiewny W4- pralnia piwnica W4.1 Wentylator ścienny typ Vort Max S D100 systemu VORTICE,Ns=0,80 kw, wydajność powietrza 290 m 3 /h W4.2 Kanał wentylacyjny Spiro D100 wraz z kształtkami dł. całkowita ca 12,0m (dł. odc. ustalić w montażu) wg kat. f-my DOMUS lub urządzenie o porównywalnych param. i jakości lub urządz. o porównywalnych param. i jakości Handl. W4.3 Podstawa dachowa typ GPDO2-D160 L=1000mm 1 F-my Gre-Ka Bydgoszcz W4.4 Wyrzutnia dachowa typ C D=160mm 1,, Zespół wywiewny W5 WC-ty piwnica W5.1 Wentylator ścienny typ Vort Press Habitat LL30/90( z klapą zwrotną),-d97mm systemu VORTICE,Ns=0,68 kw, wydajność powietrza 101 m 3 /h(max) lub urządz. o porównywalnych param. i jakości W5.2 Łącznik przekrojów zmiennych D100/55x110mm PCV 1 System DOMUS W5.3 Kanał wentylacyjny55x110mm wraz z kształtkami dł. całkowita ca 6,0m (dł. odcinków ustalić w montażu) W5.4 Kolano 55x100 PCV- system DOMUS 2,,. Handl. W5.5 Kształtka przyłączeniowa 55x100/140x140, l=200mm 1 Wyk. Indy wid. W5.6 Kratka wyrównawcza ścienna 140x1400mm 2 Handl.

7 -7- Zespół wywiewny W6 - obieralnia piwnica W6.1 Wentylator ścienny typ Vort Max S D100 systemu VORTICE,Ns=0,80 kw, wydajność powietrza 290 m 3 /h W6.2 Kanał wentylacyjny typ A1 D100, l=700mm ( dł. ustalić w montażu) lub urządz. o porównywalnych param. i jakości 1 Handl. W6.3 Kolano typ A1 D100mm 1l Handl. W6.4 Kanał wentylacyjny typ A1 l= 800mm 1 Handl. W6.5 Wyrzutnia dachowa typ C D100 1,, Uwagi w zestawieniu podano przykładowe urządzenia niezbędne do wykonania wentylacji mechanicznej dopuszcza się stosowanie zamienników o parametrach podanych w dokumentacji. Wykonanie robót zgodnie z Warunkami technicznymi wykonania robót cz. II- Instalacje sanitarne..

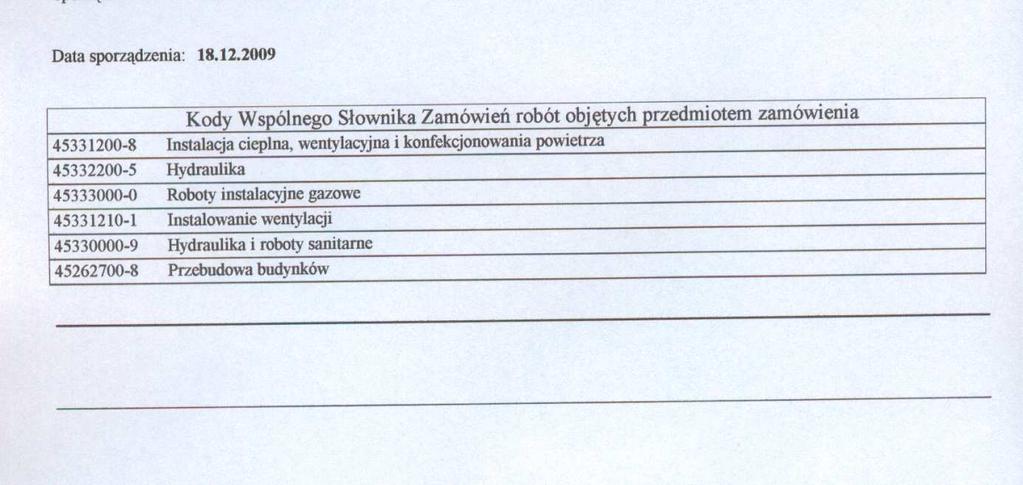

8 -8- PRZEDMIAR DLA OFERENTÓW - instalacje sanitarne- SOSW Nr1 w Gdyni Lp. Nr specyfikacji technicznej Wyszczególnienie elementów rozliczeniowych Jednostka Cena jednostkowa Nazwa Ilość DemontaŜ,wymiana Centralne ogrzewanie. Wartość SST-IS1 DemontaŜ rurociągu stalowego czarnego łączonego przez spawanie o średnicy mm SST-IS1 DemontaŜ rurociągu stalowego czarnego łączonego przez spawanie o średnicy 25 mm SST-IS1 Rurociągi z rur z tworzyw sztucznych o połączeniach zgrzewanych na ścianach w budynkach rurociąg z rur z polipropylenu (PP) o średnicy zewnętrznej 20 mm SST-IS1 Rurociągi z rur z tworzyw sztucznych o połączeniach zgrzewanych na ścianach w budynkach rurociąg z rur z polietylenu (PE) o średnicy zewnętrznej 25 mm. m 4 m m 0,1 100 m 0, SST-IS1 Wymiana grzejnika stalowego dwupłytowego GP-2.-analogia demontaŝ + ponowy montaŝ ( dla potrzeb malowania ścian) SST-IS1 Zawory grzejnikowe termostatyczne Danfoss RTD-N wraz z głowicą - średnicy nominalnej 15 mm SST-IS1 DemontaŜ rurociągu stalowego czarnego łączonego przez spawanie o średnicy mm SST-IS1 DemontaŜ grzejnika stalowego płytowego dwurzędowego (piwnicaobieralnia) kpl szt. 0,3 m 4 kpl SST-IS1 Grzejniki stalowe płytowe grzejnik stalowy 2-płytowy o wysokości mm i długości do 1600 mm.np. PURMO typ C22 900x600-szt1,,typ C21 600x600 -szt1,typ C11600x600-szt.1 szt SST-IS1 Próba instalacji centralnego ogrzewania, na gorąco, bez regulacji. szt. 3

9 1.2. Instalacje wod-kan SST-IS1 DemontaŜ rury Ŝeliwnej kanalizacyjnej o średnicy mm, na ścianach budynku SST-IS1 DemontaŜ rur z PCW o średnicy mm, na ścianach budynku SST-IS1 DemontaŜ podejść odpływowych z rur Ŝeliwnych o średnicy mm SST-IS1 DemontaŜ podejść odpływowych z rur Ŝeliwnych o średnicy 100 mm SST-IS1 DemontaŜ podejść odpływowych z rur PCW o średnicy mm SST-IS1 DemontaŜ podejść odpływowych z rur PCW o średnicy 50 mm DemontaŜ podejść odpływowych z rur PCW o średnicy 75 mm SST-IS1 DemontaŜ podejść odpływowych z rur PCW o średnicy 110 mm SST-IS1 DemontaŜ elementów uzbrojenia rurociągu - wpust Ŝeliwny podłogowy fi 50 mm. m 26 m 20 szt. 6 szt. 3 szt. 8 szt. 3 szt SST-IS1 DemontaŜ zlewu kuchennego. kpl SST-IS1 DemontaŜ zmywaka kuchennego. kpl SST-IS1 DemontaŜ umywalki. kpl SST-IS1 DemontaŜ obieraczki do warzywanalogia. kpl SST-IS1 DemontaŜ rurociągu stalowego m 20 ocynkowanego o średnicy mm SST-IS1 DemontaŜ rurociągu stalowego m 25 ocynkowanego o średnicy mm SST-IS1 DemontaŜ zaworu czerpalnego (wypływowego) z zakorkowaniem podejścia o średnicy mm. szt SST-IS1 DemontaŜ baterii umywalkowej i zmywakowej SST-IS1 DemontaŜ zaworu przelotowego o średnicy mm SST-IS1 Wywóz śmieci na wysypisko.-kontener 3,5t 1.3. Instalacje gazowe szt. 9 szt. 10 kurs SST-IS1 Wymiana odcinka rury stalowej o połączeniach spawanych, rura o średnicy nominalnej 15 mm SST-IS1 Wymiana kurka gazowego przelotowego w instalacjach o średnicy 15 mm. msc. 4 szt SST-IS1 Wymiana kurka gazowego przelotowego w instalacjach o średnicy 20 mm.

10 1.3.4 SST-IS1 Wymiana kuchni gazowej 4 palnikowej z piekarnikiem na typ CG 741 o wym. 70x75x85cm SST-IS1 DemontaŜ urządzeń gazowych - kuchnia 3-4 palnikowa z piekarnikiem SST-IS1 Próba instalacji gazowej na ciśnienie próba instalacji o średnicy do 65 mm w budynkach niemieszkalnych przed gazomierzem. 2. MontaŜ - instalacje wentylacji mechanicznej próba Zespół nawiewny-n1,n SST-IS1 Nawietrzniki z grzałką typ NG110A (grubość muru w cegłach) do 2, SST-IS1 Kratki wentylacyjne, typ A170x170mm - do przewodów murowanych o obwodzie do 1000 mm Zespół wywiewny W1-kuchnia SST-IS1 Wentylatory promieniowe z polichlorku winylu z wirnikiem osadzonym na wale silnika o masie do 120 kg i średnicy otworu ssącego do 400 mm.-wentylator dwubiegowy FC-2V35.2 V m3/godz. (Danfoss) szt. 3 szt SST-IS1 Podstawy dachowe stalowe, kołowe, typ B/II o średnicy do 250 mm w układach kanałowych.( zakup z wentylatorem) wraz z kształtką przyłączeniową SST-IS1 Tłumiki akustyczne płytowe prostokątne o obwodzie do 2600 mm.- dostawa z wentylatorem jw.-typ GR35- Danfoss SST-IS1 Przepustnice jednopłaszczyznowe stalowe, kołowe, typ B o średnicy do 400 mm- typ TS 35 -dostawa z wentylatorem Danfoss SST-IS1 Przewody wentylacyjne kołowe, typ B/I z blachy stalowej czarnej, o średnicy do 200 mm, przy udziale kształtek do 55%.- D160mm SST-IS1 Przewody wentylacyjne kołowe, typ B/I z blachy stalowej czarnej, o średnicy do 200 mm, przy udziale kształtek do 55%.- D200mm m2 1,5 m2 2,5

11 2.2.7 SST-IS1 Przepustnice stalowe, prostokątne, typ A szt. 2 o obwodzie do 800 mm.- D200-szt.1 +D160-szt SST-IS1 Okapy wentylacyjne stalowe,przyścienne, typ A o obwodzie do 4000 mm- analogia 1500x1000x500mm.wraz z łapaczem tłuszczu,oświetleniemi zawiesiami SST-IS1 Okapy wentylacyjne stalowe, przyścienne, typ A o obwodzie do 4000 mm- analogia 2150x1000x500mm.wraz z łapaczem tłuszczu,oświetleniemi zawiesiami Zespoły wywiewne W2, W3 (zmywalnia +jadalnia) SST-IS1 Obrotowa nasada kominowa D150 (tutbowent hybrydowy) wraz z kołnierzem przyłączeniowym SST-IS1 Kratki wentylacyjne, typ A - analogi kratki ścienne 140x200mm 2.4. Zespoły wywiewne W4, W5 ( pralnia +WC-ty -piwnica) szt. 2 szt SST-IS1 Wentylatory ścienne typ VORT MAX S D100 -wydajność pow. 290m3/hanalogia SST-IS1 Wentylatory ścienne typ VORT PRESS Habitat LL 30/90 -wydajność powietrza 101m3/h analogia SST-IS1 Przewody wentylacyjne kołowe, typ B/I z blachy stalowej ocynkowanej, o średnicy 100 mm, przy udziale kształtek do 55%. m2 7, SST-IS1 Przewody wentylacyjne z PCV, prostokątne, 55x110mm, przy udziale kształtek do 65%.-analogia system DOMUS SST-IS1 Kratki wentylacyjne, typ A - analogi kratki ścienne 140x140mm SST-IS1 Podstawy dachowe stalowe, kołowe, typ B/II o średnicy 1600mm wraz z kształtką przyłączeniową SST-IS1 Wyrzutnie dachowe kołowe, typ C D160 o średnicy do 200 mm Regulacja instalacji wentylacji m2 4,5 szt SST-IS1 Uruchomienie kotłowni -analogia uruchomienie i regulacja instalacji wentylacji. kpl. 1

12 3. MontaŜ -instalacje wod-kan 3.1. Instalacje kanalizacji sanitarnej SST-IS1 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków rurociąg z PVC o połączeniach wciskowych, o średnicy 40 mm SST-IS1 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków rurociąg z PVC o połączeniach wciskowych, o średnicy 50 mm SST-IS1 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków rurociąg z PVC o połączeniach wciskowych, o średnicy 75 mm SST-IS1 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków rurociąg z PVC o połączeniach wciskowych, o średnicy 110 mm SST-IS1 Rurociągi z PVC kanalizacyjne w gotowych wykopach, wewnątrz budynków rurociąg z PVC o połączeniach wciskowych, o średnicy 160 mm SST-IS1 Rurociąg z rur PCW kanalizacyjnych, na ścianach budynku, łączony metodą wciskową, rurociąg o średnicy 40 mm. 100 m 0, m 0, m 0, m 0, m 0,16 m SST-IS1 Rurociąg z rur PCW kanalizacyjnych, na ścianach budynku, łączone metodą wciskową, rurociąg o średnicy 50 mm. m SST-IS1 Rurociąg z rur PCW kanalizacyjnych, na ścianach budynku, łączone metodą wciskową, rurociąg o średnicy 75 mm. m SST-IS1 Rurociąg z rur PCW kanalizacyjnych, na ścianach budynku, łączone metodą wciskową, rurociąg o średnicy 110 mm. m SST-IS1 Dodatek za podejście odpływowe z rur PCW, łączone metodą wciskową, o średnicy mm SST-IS1 Dodatek za podejście odpływowe z rur PCW, łączone metodą wciskową, o średnicy 50 mm. podejście 8 podejście 11

13 SST-IS1 Dodatek za podejście odpływowe z rur PCW, łączone metodą wciskową, o średnicy 110 mm SST-IS1 Umywalki pojedyncze- umywalka pojedyncza porcelanowa z syfonem gruszkowym,-stalowym SST-IS1 Czyszczaki z PVC kanalizacyjne - analogia zawór napowietrzający kanalizacyjny o połączeniu wciskowym o średnicy 50 mm SST-IS1 Czyszczaki z PVC kanalizacyjne czyszczak z PVC kanalizacyjny o połączeniu wciskowym o średnicy 75 mm SST-IS1 Czyszczaki z PVC kanalizacyjne czyszczak z PVC kanalizacyjny o połączeniu wciskowym o średnicy 110 mm SST-IS1 Rura wywiewna z PCV o połączeniu wciskowym, o średnicy 75 mm SST-IS1 Brodzik natryskowy z tworzywa. 80x80cm wraz z kabiną natryskową SST-IS1 Ustęp z płuczką z porcelany "Kompakt".wraz z deską sedesową z tworzywa SST-IS1 Wpusty ściekowe i syfony -analogia wpust stalowy ściekowy o średnicy 50 mm SST-IS1 Wpust piwiczny z koszem i kształtkami przyłączeniowymii średnicy 100 mm.- analogia SST-IS1 Zlewy na szafce- analogia stół stalowy ze zlewem 2-komorowym 160x60x85cm ( z młynkiem-istn.)- patrz technologiazmywalnia SST-IS1 Zlew stalowy 2-komorowy z tylnym rantem -100x60x85- ( stal nierdzewna)- patrz technologia-kuchnia SST-IS1 Zlewy- analogia zlew do mycia garnków 80x60x85cm- ISTNIEJĄCYwg.technologii-kuchnia SST-IS1 Zlewy- basen stalowy 60x40x30cm (zlewczy)-wg.technologii-kuchnia SST-IS1 Zlewy na ścianie- analogia zlew 45x45cm ze stali nierdzewnej- pom. porządkowe SST-IS1 Zlewy - 2-komorowy 100x60x80 ( stal nierdzewna)- patrz technologiaobieralnia warzyw SST-IS1 Zlewy- analogia basen gospodarczy stalowy 100x60x80 pralnia SST-IS1 Zlewy na szafce- zlew 1-komorowy z ociekaczem - technologia-pom. socjalne podejście 2 kpl. 6 szt. 3 szt. 2 kpl. 1 kpl. 2 szt. 4 kpl. 1 kpl. 1 kpl. 1 kpl. 1

14 3.2. Instalacje wody zimnej i ciepłej SST-IS1 Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych rurociąg z PP o średnicy zewnętrznej 12x2 mm SST-IS1 Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych rurociąg z PE o średnicy zewnętrznej 18x2 mm SST-IS1 Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych rurociąg z PE o średnicy zewnętrznej 20x2 mm SST-IS1 Rurociągi z tworzyw sztucznych (PP, PE, PB) o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych rurociąg z PE o średnicy zewnętrznej 25 mm SST-IS1 Dodatki za podejścia dopływowe w rurociągach stalowych podejście dopływowe do zaworów czerpalnych, baterii, mieszaczy, hydrantów itp. połączenie sztywne, średnica nominalna 15mm SST-IS1 Dodatek za wykonanie podejścia dopływowego do płuczek ustępowych, elastyczne, metalowe, o średnicy nominalnej 15 mm SST-IS1 Dodatki za podejścia dopływowe w rurociągach z tworzyw sztucznych podejście dopływowe do zaworów czerpalnych, baterii, mieszaczy, hydrantów itp. połączenie sztywne, średnica zewnętrzna 20mm. 100 m 0,25 m 12 m m 0,25 szt. 13 szt SST-IS1 Zawory przelotowe z połączeniem na szt. 5 dwuzłączkę zawór o średnicy nominalnej 15 mm - kulowy SST-IS1 Zawory przelotowe z połączeniem na szt. 2 dwuzłączkę zawór o średnicy nominalnej 20 mm SST-IS1 Zawory przelotowe i zwrotne z połączeniem na dwuzłączkę zawór o średnicy nominalnej 25 mm SST-IS1 Baterie umywalkowe, jednouchwytowa z 2 zaworami, o średnicy nominalnej 15mm SST-IS1 Baterie umywalkowe,- bateria umywalkowa stojąca o średnicy nominalnej 15mm. szt szt. 2 szt. 4

15 SST-IS1 Baterie zlewozmywakowe,--analogia bateria zlewozmywakowa do mycia garów z natryskiem wyjmowanym o średnicy nominalnej 15mm SST-IS1 Baterie zlewozmywakowa- ścienna, o średnicy nominalnej 15mm SST-IS1 Baterie zlewozmywakowe zmywakowa stojąca o średnicy nominalnej 15mm SST-IS1 Baterie natryskowe bateria natryskowa z natryskiem przesuwnym, o średnicy nominalnej 15mm SST-IS1 Drzwiczki rewizyjne o wymiarach 200x250 mm SST-IS1 Próba szczelności instalacji wodociągowych z rur z tworzyw sztucznych, próba szczelności instalacji w budynkach niemieszkalnych, rurociąg o średnicy do 63 mm. szt. 2 szt. 3 szt. 6 m SST-IS1 Płukanie instalacji wodociągowej płukanie instalacji wodociągowej w budynkach niemieszkalnych. m SST-IS1 Urządzenia - montzŝ zmywarki ( ISTN) kpl SST-IS1 Urządzenia; montaz pralki (ISTN.)- analogia SST-IS1 Urządzenia; montaz obieraczki do warzyw (ISTN.)-analogia 4. Roboty zewnętrzne -kanalizacja sanitarna kpl. 3 kpl Wykopy- kanalizacja SST-IS1 Rozebranie chodników, wysepek przystankowych i przejść dla pieszych, płyty betonowe o wymiarach 35x35x5 cm na podsypce piaskowej.wraz z odtworzeniem nawierzchni- kalk. własna 100 m2 0, SST-IS1 Ręczne roboty ziemne z przewozem gruntu taczkami, odspojenie gruntu i przewóz na odległość do 10 m, grunt kategorii III SST-IS1 Wykopy oraz przekopy wykonywane koparkami przedsiębiernymi o pojemności łyŝki 0,25 m3, na odkład, grunt kategorii III SST-IS1 DemontaŜ rurociągu o średnicy do 200mm - w wykopie. 100 m3 0, m3 0,34 m 8

16 4.1.5 SST-IS1 Pełne umocnienie pionowych ścian wykopów liniowych palami szalunkowymi (wypraskami), w gruntach suchych, wraz z rozbiórką, o szerokości wykopu do 1,0 m i głębokości do 3,0 m, grunt kategorii III-IV. 100 m2 0, SST-IS1 Pełne umocnienie pionowych ścian wykopów liniowych palami szalunkowymi (wypraskami), w gruntach suchych, wraz z rozbiórką, o szerokości wykopu do 1,0 m i głębokości do 6,0 m, grunt kategorii III-IV. 100 m2 0, SST-IS1 Zasypywanie wykopów spycharką 55 kw (75 KM), przemieszczenie gruntu na odległość do 10 m, grunt kategorii I-III. 100 m3 0, SST-IS1 PodłoŜa o grubości 10 cm z materiałów sypkich SST-IS1 Analogia-obsypka rurociągów o średnicy zewn. do 225mm - 10cm pow. rurociągu 100 m2 0, m2 0, SST-IS1 DemontaŜ elementów studzienki w świetliku wraz z uporządkowaniem wnęki świetlikowej- analogia-kalkulacja własna. m Instalacje kanalizacji sanitarnej SST-IS1 UłoŜenie rurociągu z polichlorku winylu (PCW) ciśnieniowego o średnicy zewnętrznej 160 mm SST-IS1 Studnie rewizyjne z kręgów betonowych o średnicy 1200 mm wykonywane metodą studniarską o głębokości 3 m w gruncie kategorii III.- analogia studzienka S, -H=3,0 wraz włazem typu B 100 m 0,15 5. Roboty budowlane towarzyszące 5.1. Przekucia,bruzdy, obudowy,izolacje SST-IS1 Przebicie otworów o grubości 40 cm w elementach z betonu Ŝwirowego o powierzchni do 0,05 m SST-IS1 Zabetonowanie powierzchni otworów do 0,1 m2 przy głębokości ponad 10 cm w stropach i ścianach, przy uŝyciu Ŝurawia okiennego. szt. 20 szt. 20

17 5.1.3 SST-IS1 Naprawa podłoŝa betonowego o powierzchni zniszczonej do 0,5 m2, przy uŝyciu betoniarki i Ŝurawia okiennego. msc SST-IS1 Wykopy nieumocnione o ścianach pionowych wykonywane wewnątrz budynku i zewnątrz bez względu na głębokość i kategorię z odrzuceniem na odległość do 3 m SST-IS1 Zasypanie wykopów o ścianach pionowych piaskiem SST-IS1 Zasypanie wykopów o ścianach pionowych ziemią z ukopów ( ca 50%) SST-IS1 Izolacja otulinami poliuretanowymirurociągi wody, jedna warstwa, grubość izolacji do 9 mm, średnice zewnętrzne rurociągów mm. L=82mb m3 51 m3 25 m3 25 m2 9, SST-IS1 Obudowa elem.konstr. płytami gipskarton. na rusztach metalowych obudowa na rusztach pojed.belek i podciągów 1-warstw analogia obudowa instalacji m SST-IS1 Odprowadzenie wody opadowej z dachu- uzupełnienie Rynna D110 + ACO -DRAIN 100,ca l=2,0m- kalkulacja własna analogia 100 m 0, SST-IS1 Wywóz śmieci na wysypisko.-kontener 3,5t kurs 1
