1 RZECZ PL0SSPA0LITA PIS PATENTOWY LUDOWA Patent dodatkowy do patentu nr Int. C1/E04B 1/35 E04G 21/16 Zgłoszono: (P ) URZĄD PATENTOWY PRL Pierwszeństwo Zgłoszenie ogłoszono: Opis patentowy opublikowano: CZYTELNIA Twórcy wynalazku: Andrzej SkoFupa, Zygmunt Puchała, Henryk Kurek, Jan Suwalski, Wacław Minta Uprawniony z patentu: Politechnika Wrocławska, Wrocław, Gliwickie Przedsiębiorstwo Budownictwa Przemysłowego. Gliwice (Polska) Sposób podnoszenia stropów oraz urządzenie do podnoszenia stropów Przedmiotem wynalazku jest sposób podnoszenia stropów podczas wznoszenia budowlanych obiektów wielokondygnacyjnych, przy czym stropy wykonywane są w poziomie przyziemia kolejno jeden na drugim, w ilości zależnej od liczby kondygnacji. Przedmiotem wynalazku jest również urządzenie do podnoszenia stropów z poziomu przyziemia na konstrukcję wsporczą wznoszonego obiektu. W technice budowlanej znanych jest wiele metod podnoszenia stropów, które przeważnie sa rozwiązaniami pochodnymi technologii zwanej Youtz-Slick-Lift-Slab. Pierwotna metoda Youtz'a i Slick'a poprzedzona jest wykonaniem stropów w poziomie przyziemia kolejno jeden na drugim w ilości odpowiadającej liczbie kondygnacji wznoszonego obiektu oraz zmontowaniem konstrukcji wsporczej obiektu. Proces podnoszenia stropów polega na podciąganiu etapami od 1 do 4 stropów jednocześnie na wysokość pośredniego lub ostatecznego osadzenia. Na wysokości zabudowy dolnego z podnoszonych stropów unieruchamia się zestaw i mocuje dolny strop do konstrukcji wsporczej, po czym zaczepiając za następny strop kontynuuje się podnoszenie pozostałych stropów na odpowiednią wysokość i tam mocuje do konstrukcji wsporczej. Po zakończeniu tej czynności podciąga się następną partię 1 do 4 stropów na odpowiednią wysokość i rozprowadza na konstruk cji wsporczej obiektu. Stropy podciąga się urządzeniami, w skład których wchodzą podnośniki hydrauliczne. Urzą dzenia te osadzane są na głowicach słupów konstrukcji wsporczej wznoszonego obiektu. Stropy podciągane są za pośrednictwem gwintowanych cięgien. Podnośniki hydrauliczne używane do podnoszenia stropów są połączone ciśnieniowymi przewodami hydraulicznymi z centralnym ukła dem zasilania i sterowania. Stosowane w tej metodzie urządzenia podnoszące składają się z podstaw osadzonych na głowicach słupów, podnośników opartych na podstawach oraz wieszaków belkowych podnoszonych przez tłoczyska podnośników. Zarówno w podstawie, jak i w wieszaku belkowym, osadzone są cięgna, przy czym osadzone są one za pośrednictwem gwintowanych mechanizmów klinujących. Ruch postępowy ku górze przenoszony jest z tłoczyska podnośnika hydraulicznego na cięgna za pośrednictwem wieszaka i gwintowanych mechanizmów klinujących

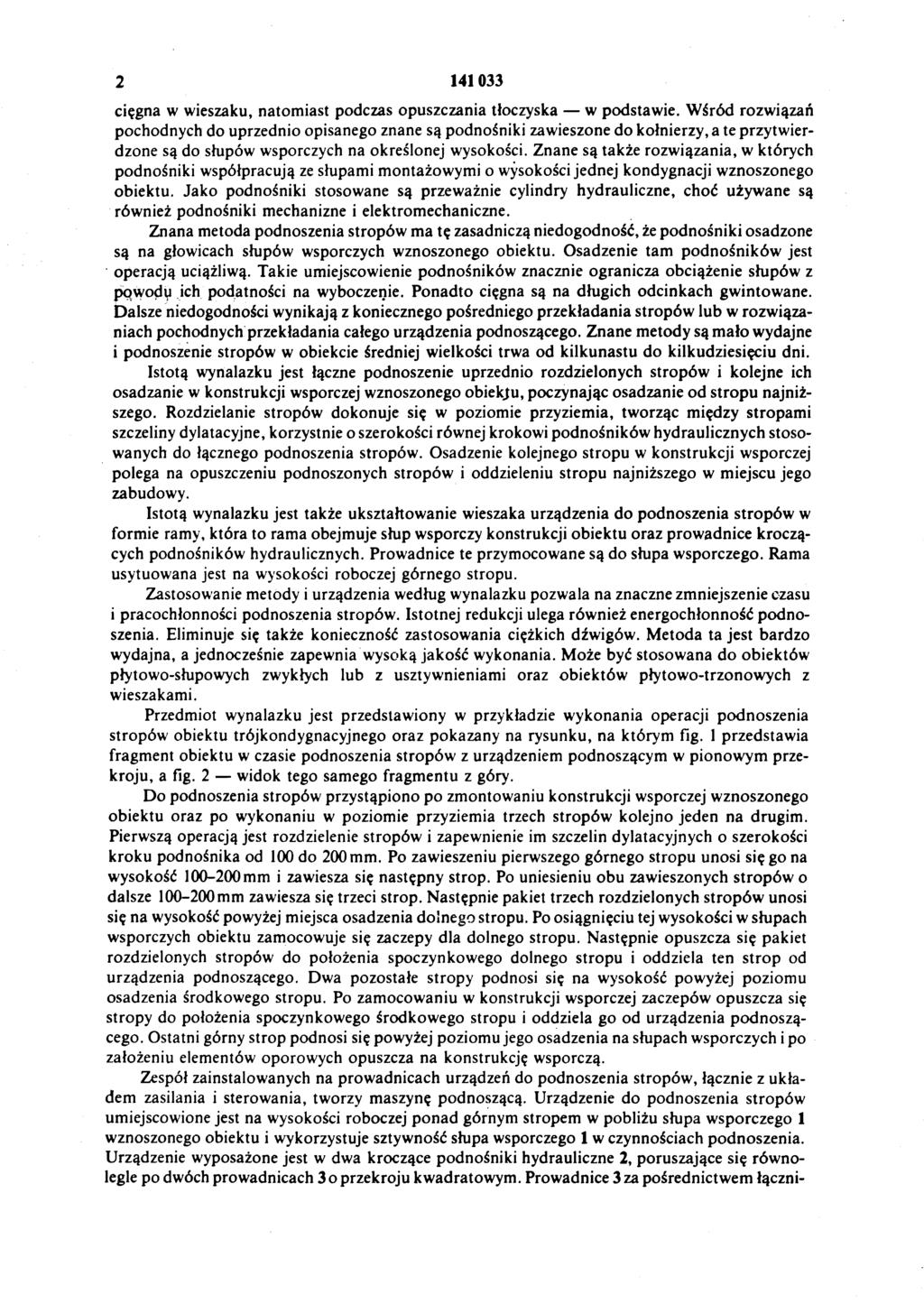

2 cięgna w wieszaku, natomiast podczas opuszczania tłoczyska w podstawie. Wśród rozwiązań pochodnych do uprzednio opisanego znane są podnośniki zawieszone do kołnierzy, a te przytwier dzone są do słupów wsporczych na określonej wysokości. Znane są także rozwiązania, w których podnośniki współpracują ze słupami montażowymi o wysokości jednej kondygnacji wznoszonego obiektu. Jako podnośniki stosowane są przeważnie cylindry hydrauliczne, choć używane są również podnośniki mechanizne i elektromechaniczne. Znana metoda podnoszenia stropów ma tę zasadniczą niedogodność, że podnośniki osadzone są na głowicach słupów wsporczych wznoszonego obiektu. Osadzenie tam podnośników jest operacją uciążliwą. Takie umiejscowienie podnośników znacznie ogranicza obciążenie słupów z powocty ich podatności na wyboczenie. Ponadto cięgna są na długich odcinkach gwintowane. Dalsze niedogodności wynikają z koniecznego pośredniego przekładania stropów lub w rozwiąza niach pochodnych przekładania całego urządzenia podnoszącego. Znane metody są mało wydajne i podnoszenie stropów w obiekcie średniej wielkości trwa od kilkunastu do kilkudziesięciu dni. Istotą wynalazku jest łączne podnoszenie uprzednio rozdzielonych stropów i kolejne ich osadzanie w konstrukcji wsporczej wznoszonego obiektu, poczynając osadzanie od stropu najniż szego. Rozdzielanie stropów dokonuje się w poziomie przyziemia, tworząc między stropami szczeliny dylatacyjne, korzystnie o szerokości równej krokowi podnośników hydraulicznych stoso wanych do łącznego podnoszenia stropów. Osadzenie kolejnego stropu w konstrukcji wsporczej polega na opuszczeniu podnoszonych stropów i oddzieleniu stropu najniższego w miejscu jego zabudowy. Istotą wynalazku jest także ukształtowanie wieszaka urządzenia do podnoszenia stropów w formie ramy, która to rama obejmuje słup wsporczy konstrukcji obiektu oraz prowadnice kroczą cych podnośników hydraulicznych. Prowadnice te przymocowane są do słupa wsporczego. Rama usytuowana jest na wysokości roboczej górnego stropu. Zastosowanie metody i urządzenia według wynalazku pozwala na znaczne zmniejszenie czasu i pracochłonności podnoszenia stropów. Istotnej redukcji ulega również energochłonność podno szenia. Eliminuje się także konieczność zastosowania ciężkich dźwigów. Metoda ta jest bardzo wydajna, a jednocześnie zapewnia wysoką jakość wykonania. Może być stosowana do obiektów płytowo-słupowych zwykłych lub z usztywnieniami oraz obiektów płytowo-trzonowych z wieszakami. Przedmiot wynalazku jest przedstawiony w przykładzie wykonania operacji podnoszenia stropów obiektu trójkondygnacyjnego oraz pokazany na rysunku, na którym fig. 1 przedstawia fragment obiektu w czasie podnoszenia stropów z urządzeniem podnoszącym w pionowym prze kroju, a fig. 2 widok tego samego fragmentu z góry. Do podnoszenia stropów przystąpiono po zmontowaniu konstrukcji wsporczej wznoszonego obiektu oraz po wykonaniu w poziomie przyziemia trzech stropów kolejno jeden na drugim. Pierwszą operacją jest rozdzielenie stropów i zapewnienie im szczelin dylatacyjnych o szerokości kroku podnośnika od 100 do 200mm. Po zawieszeniu pierwszego górnego stropu unosi siego na wysokość mm i zawiesza się następny strop. Po uniesieniu obu zawieszonych stropów o dalsze mm zawiesza się trzeci strop. Następnie pakiet trzech rozdzielonych stropów unosi się na wysokość powyżej miejsca osadzenia dolnego stropu. Po osiągnięciu tej wysokości w słupach wsporczych obiektu zamocowuje się zaczepy dla dolnego stropu. Następnie opuszcza się pakiet rozdzielonych stropów do położenia spoczynkowego dolnego stropu i oddziela ten strop od urządzenia podnoszącego. Dwa pozostałe stropy podnosi się na wysokość powyżej poziomu osadzenia środkowego stropu. Po zamocowaniu w konstrukcji wsporczej zaczepów opuszcza się stropy do położenia spoczynkowego środkowego stropu i oddziela go od urządzenia podnoszą cego. Ostatni górny strop podnosi się powyżej poziomu jego osadzenia na słupach wsporczych i po założeniu elementów oporowych opuszcza na konstrukcję wsporczą. Zespół zainstalowanych na prowadnicach urządzeń do podnoszenia stropów, łącznie z ukła dem zasilania i sterowania, tworzy maszynę podnoszącą. Urządzenie do podnoszenia stropów umiejscowione jest na wysokości roboczej ponad górnym stropem w pobliżu słupa wsporczego 1 wznoszonego obiektu i wykorzystuje sztywność słupa wsporczego 1 w czynnościach podnoszenia. Urządzenie wyposażone jest w dwa kroczące podnośniki hydrauliczne 2, poruszające się równo legle po dwóch prowadnicach 3 o przekroju kwadratowym. Prowadnice 3 za pośrednictwem łączni-

3 ków 4 przymocowane są do słupów wsporczych 1. Na kroczących podnośnikach hydraulicznych 2 osadzona jest rama 5 z cięgnami 6, przy czym rama 5 obejmuje słup wsporczy 1 i prowadnice 3. Rama 5 ma kształt regularny o dwóch poziomych osiach symetrii. Jedna oś symetrii przebiega przez środki przekroju poprzecznego prowadnic 3, druga przez środki geometryczne cięgien 6. Na ramie 5 zawieszone są dwustronnie po trzy cięgna 6 z uchwytami 7 na stropy 8. Cięgna 6 mają różną długość, co umożliwia jednoczesne podwieszenie trzech stropów 8, jeden pod drugim w odstępach od 100 do 200mm. Do podnoszenia stropów 8 użyto 12 takich urządzeń wspólnie zasilanych i wspólnie sterowanych. Kroczące podnośniki hydrauliczne 2 przemieszczają się po prowadnicach 3 ruchem kroczącym z prędkością do 3,0 m na godzinę. Dlatego też montaż kilku stropów trwa kilka godzin. Kroczące podnośniki hydrauliczne 2 wykonują ruch posuwisty do góry, a w razie potrzeby również ruch zwrotny w dół. Zastrzeżenia patentowe 1. Sposób podnoszenia stropów z poziomu przyziemia na konstrukcję wsporczą wznoszo nego obiektu, które to stropy wykonane są i ustawione w poziomie przyziemia kolejno jeden na drugim, znamienny tym, że w poziomie przyziemia rozdziela się stropy tworząc między nimi szczeliny dylatacyjne, po czym rozdzielone stropy podnosi się łącznie i kolejno osadza na konstruk cji wsporczej, poczynając od stropu najniższego, przy czym pozostawienie stropu w miejscu zabudowy dokonuje się przez opuszczenie rozdzielonych stropów. 2. Sposób według zastrz. 1, znamienny tym, że stropy rozdziela się tworząc między nimi szczeliny dylatacyjne o szerokości równej krokowi podnośników podnoszących rozdzielone stropy. 3. Urządzenie do podnoszenia stropów z poziomu przyziemia na konstrukcję wsporczą wznoszonego obiektu, zawierającego podnośniki hydrauliczne oraz wieszak z cięgnami, na których zawieszone są stropy, znamienne tym, że wieszak ma postać ramy (5) obejmującej słup wsporczy (1) oraz prowadnice (3) kroczących podnośników hydraulicznych (2), przy czym rama (5) wspiera się na kroczących podnośnikach hydraulicznych (2), natomiast prowadnice (3) przytwierdzone są do słupa wsporczego (1). 4. Urządzenie według zastrz. 3, znamienne tym, że rama (5) usytuowana jest na wysokości roboczej górnego stropu (8).

4 141033

5 Fig. 2
