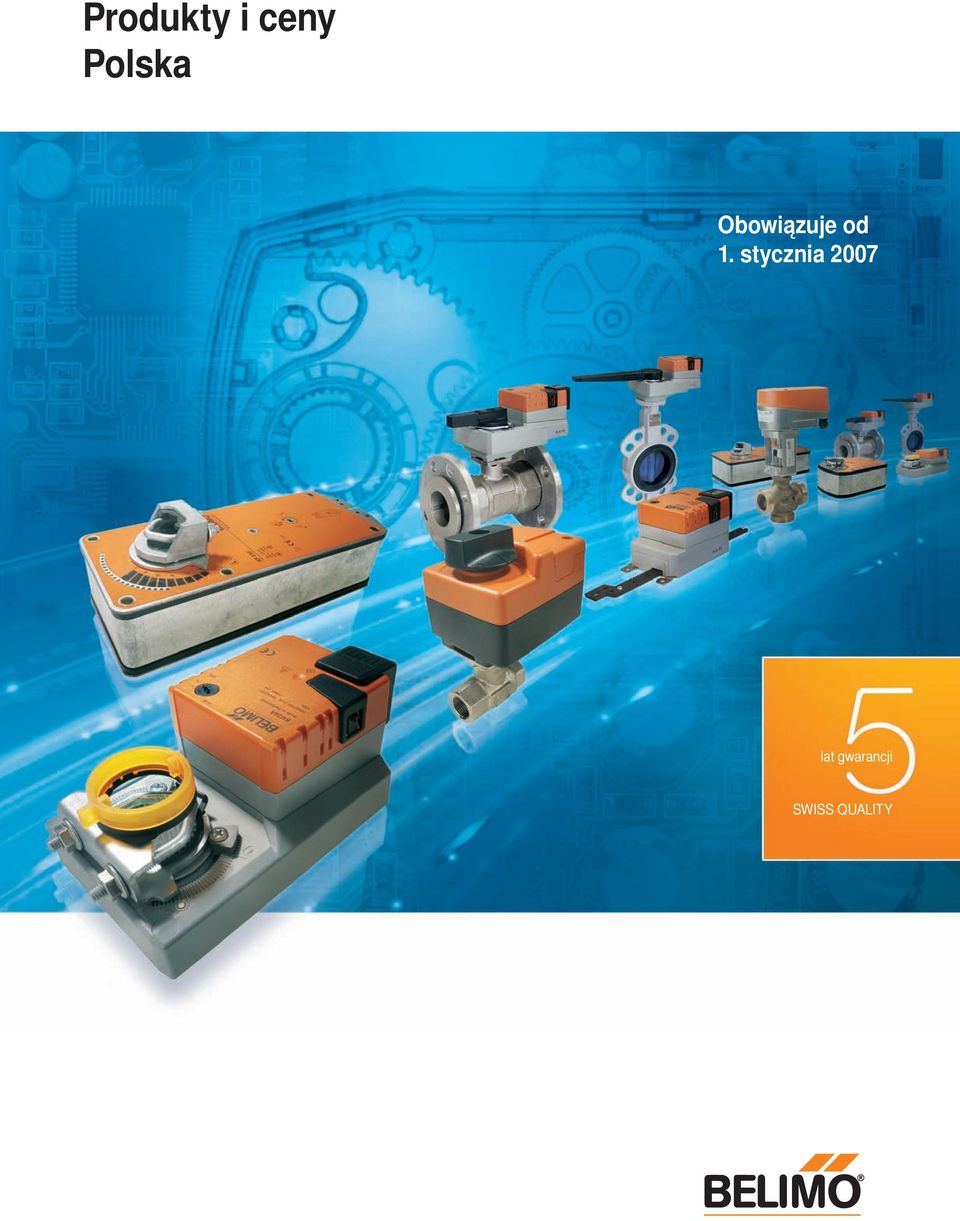

1 Produkty i ceny Polska Obowiązuje od 1. stycznia 2007 lat gwarancji SWISS QUALITY

2 Kompleksowe rozwiązania z jednego źródła Zastosowania w instalacjach wentylacyjnych Zastosowania w instalacjach wodnych Rozdział Rozdział a Siłowniki do przepustnic 2 g Zawór reg. z przepł. niezależnym od ciśnienia 5 b Siłowniki ze sprężyną powrotną 2 h Kulowy zawór regulacyjny do belek chłodniczych 5 c Klapa przeciwpożarowa z siłownikiem 3 i Kulowy zawór regulacyjny 5 d Regulatory VAV Compact 4 j Zawór grzybkowy regulacyjny 5 e Regulatory VAV-Universal 4 k Zawory odcinające i przełączające 6 Wentylator Nagrzewnica powietrza Chłodnica powietrza Kocioł Pompa Pompa z regulowaną prędkością Wymiennik ciepła Chłodnica cieczy Zbiornik wody schłodzonej

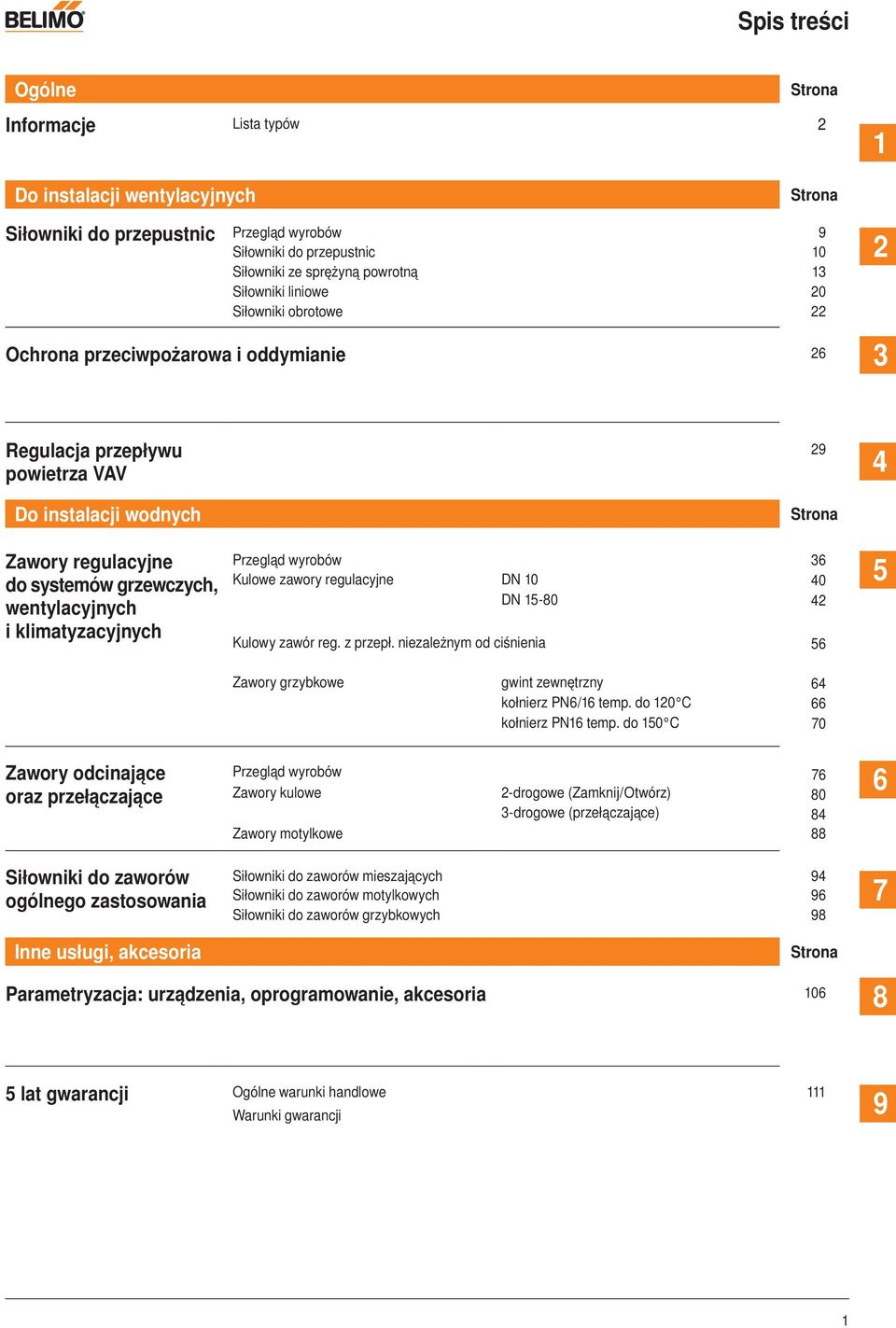

3 Spis treści Ogólne Strona Informacje Lista typów 2 1 Do instalacji wentylacyjnych Strona Siłowniki do przepustnic Przegląd wyrobów 9 Siłowniki do przepustnic 10 Siłowniki ze sprężyną powrotną 13 Siłowniki liniowe 20 Siłowniki obrotowe 22 Ochrona przeciwpożarowa i oddymianie Regulacja przepływu powietrza VAV Do instalacji wodnych Zawory regulacyjne do systemów grzewczych, wentylacyjnych i klimatyzacyjnych 29 Strona Przegląd wyrobów 36 Kulowe zawory regulacyjne DN DN Kulowy zawór reg. z przepł. niezależnym od ciśnienia Zawory grzybkowe gwint zewnętrzny 64 kołnierz PN6/16 temp. do 120 C 66 kołnierz PN16 temp. do 150 C 70 Zawory odcinające oraz przełączające Siłowniki do zaworów ogólnego zastosowania Przegląd wyrobów 76 Zawory kulowe 2-drogowe (Zamknij/Otwórz) 80 3-drogowe (przełączające) 84 Zawory motylkowe 88 Siłowniki do zaworów mieszających 94 Siłowniki do zaworów motylkowych 96 Siłowniki do zaworów grzybkowych Inne usługi, akcesoria Parametryzacja: urządzenia, oprogramowanie, akcesoria 106 Strona 8 5 lat gwarancji Ogólne warunki handlowe 111 Warunki gwarancji 9 1

4 Lista typów Typ PLN Strona A AF , 96 AF230-S , 96 AF , 96 AF24-MFT AF24-S AF24-SR AH AH AH-GMA AH-TF ARF230-S(-O) , 87 ARF230-S-5(-O) ARF24-SR-S(-O) ARF24-S(-O) , 86 ARF24-S-5(-O) ARF24-SR-S(-O) , 55, 57 AV , 69, 71, 73 AV230-3-R AV , 69, 71, 73 AV24-3-R AV24-MFT , 68, 70, 72 AV24-MFT-R AV AV AVY24-MFT-R AVY24-MFT , 68, 70, 72 B BKS24-1B BKS24-9A BKSE C CR24-A CR24-A CR24-A2E CR24-A CR24-B CR24-B CR24-B2E CR24-B CRZA-A CRZA-B CRZW D D , 89 D , 89 D , 89, 90 D , 89, 90 D , 89, 90 D D D D D DGR230A DGR24A G GM230A GM230A-TP GM24A-TP GM24A GM24A-MF GM24A-SR GM24A-SR-TP Typ PLN Strona GR230A GR230A GR24A GR24A H H411B , 65 H412B , 65 H414B , 65 H415B , 65 H420B , 65 H425B , 65 H432B , 65 H440B , 65 H450B , 65 H511B , 65 H512B , 65 H513B , 65 H514B , 65 H515B , 65 H520B , 65 H525B , 65 H532B , 65 H540B , 65 H550B , 65 H611N , 69 H612N , 69 H613N , 69 H614N , 69 H615N , 69 H620N , 69 H625N , 69 H632N , 69 H640N , 69 H650N , 69 H664N , 69 H665N , 69 H679N , 69 H680N , 69 H6100N , 69 H611R , 66, 67 H612R , 66, 67 H613R , 66, 67 H614R , 66, 67 H615R , 66, 67 H620R , 66, 67 H625R , 66, 67 H632R , 66, 67 H640R , 66, 67 H650R , 66, 67 H664R , 66, 67 H679R , 66, 67 H6100R , 66, 67 H610S , 71 H611S , 71 H612S , 71 H613S , 71 H614S , 71 H615S , 71 H619S , 71 H620S , 71 H624S , 71 H625S , 71 H632S , 71 H640S , 71 2 Ceny mogą ulec zmianie.

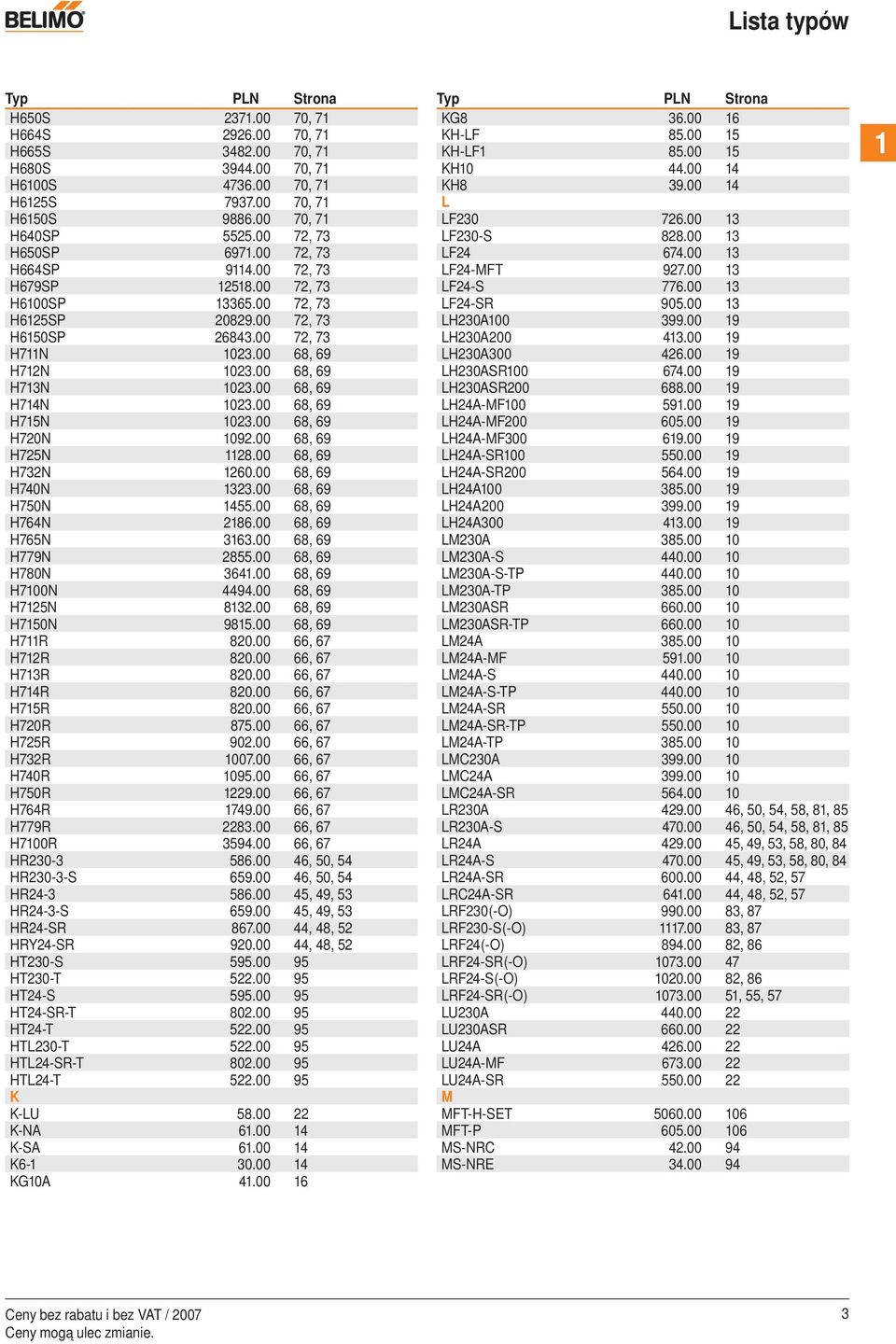

5 Lista typów Typ PLN Strona H650S , 71 H664S , 71 H665S , 71 H680S , 71 H6100S , 71 H6125S , 71 H6150S , 71 H640SP , 73 H650SP , 73 H664SP , 73 H679SP , 73 H6100SP , 73 H6125SP , 73 H6150SP , 73 H711N , 69 H712N , 69 H713N , 69 H714N , 69 H715N , 69 H720N , 69 H725N , 69 H732N , 69 H740N , 69 H750N , 69 H764N , 69 H765N , 69 H779N , 69 H780N , 69 H7100N , 69 H7125N , 69 H7150N , 69 H711R , 67 H712R , 67 H713R , 67 H714R , 67 H715R , 67 H720R , 67 H725R , 67 H732R , 67 H740R , 67 H750R , 67 H764R , 67 H779R , 67 H7100R , 67 HR , 50, 54 HR230-3-S , 50, 54 HR , 49, 53 HR24-3-S , 49, 53 HR24-SR , 48, 52 HRY24-SR , 48, 52 HT230-S HT230-T HT24-S HT24-SR-T HT24-T HTL230-T HTL24-SR-T HTL24-T K K-LU K-NA K-SA K KG10A Typ PLN Strona KG KH-LF KH-LF KH KH L LF LF230-S LF LF24-MFT LF24-S LF24-SR LH230A LH230A LH230A LH230ASR LH230ASR LH24A-MF LH24A-MF LH24A-MF LH24A-SR LH24A-SR LH24A LH24A LH24A LM230A LM230A-S LM230A-S-TP LM230A-TP LM230ASR LM230ASR-TP LM24A LM24A-MF LM24A-S LM24A-S-TP LM24A-SR LM24A-SR-TP LM24A-TP LMC230A LMC24A LMC24A-SR LR230A , 50, 54, 58, 81, 85 LR230A-S , 50, 54, 58, 81, 85 LR24A , 49, 53, 58, 80, 84 LR24A-S , 49, 53, 58, 80, 84 LR24A-SR , 48, 52, 57 LRC24A-SR , 48, 52, 57 LRF230(-O) , 87 LRF230-S(-O) , 87 LRF24(-O) , 86 LRF24-SR(-O) LRF24-S(-O) , 86 LRF24-SR(-O) , 55, 57 LU230A LU230ASR LU24A LU24A-MF LU24A-SR M MFT-H-SET MFT-P MS-NRC MS-NRE Ceny mogą ulec zmianie. 3

6 Lista typów Typ Konsola/ adapter * PLN Strona MS-NRE MS-NRE MS-NRE MS-NRE MS-NRH MS-NRL MS-NRL MS-NRLA MS-NRLO MS-NRO MS-NRS MS-NRSF N NM230A NM230A-S NM230A-S-TP NM230A-TP NM230ASR NM230ASR-TP NM24A NM24A-MF NM24A-S NM24A-S-TP NM24A-SR NM24A-SR-TP NM24A-TP NRDVX230-3-T-CA NRDVX230-3-T-SI NRDVX24-3-T-CA NRDVX24-3-T-SI NRDVX24-SR-T-CA NRDVX24-SR-T-SI NV230-3 UNV , 67, 69, 71, 73 NV230-3-T NV24-3 UNV , 67, 69, 71, 73 NV24-3-T NV24-MFT UNV , 66, 68, 70, 72 NV24-MFT-T NVD24-SR UNV , 66, 68 NVF24-MFT-E , 67, 69, 71, 73 NVF24-MFT-E-T NVF24-MFT-T NVF24-MFT UNV , 67, 69, 71, 73 NVG24-MFT-T NVG24-MFT UNV , 66, 68, 70 NVY24-MFT-T NVY24-MFT UNV , 66, 68, 70, 72 P P10000A , 59, 91 P1000A , 59, 91 P140A , 59, 91 P200A , 59, 91 P2800A , 59, 91 P5000A , 59, 91 P500A , 59, 91 R R205K R206K R207K R208K R209K R , 44, 45, 46, 47 R , 44, 45, 46, 47 R , 44, 45, 46, 47 Typ PLN Strona R , 44, 45, 46, 47 R , 44, 45, 46, 47 R , 44, 45, 46, 47 R , 81, 82, 83 R , 44, 45, 46, 47 R , 44, 45, 46, 47 R , 44, 45, 46, 47 R , 81, 82, 83 R , 45, 46, 47 R , 45, 46, 47 R , 45, 46, 47 R , 81, 82, 83 R , 81, 82, 83 R , 45, 46, 47 R , 81, 82, 83 R , 45, 46, 47 R , 45, 46, 47 R , 81, 82, 83 R , 45, 46, 47 R , 45, 46, 47 R , 81, 82, 83 R215P , 58 R215P , 58 R220P , 58 R220P , 58 R225P , 58 R225P , 58 R232P , 58 R232P , 58 R240P , 58 R240P , 58 R250P , 58 R305K R306K R307K R308K R , 44, 45, 46, 47 R , 44, 45, 46, 47 R , 44, 45, 46, 47 R , 44, 45, 46, 47 R , 44, 45, 46, 47 R , 85, 86, 87 R , 44, 45, 46, 47 R , 44, 45, 46, 47 R , 85, 86, 87 R , 45, 46, 47 R , 45, 46, 47 R , 85, 86, 87 R , 85, 86, 87 R , 45, 46, 47 R , 85, 86, 87 R , 45, 46, 47 R , 85, 86, 87 R , 45, 46, 47 R , 85, 86, 87 R315BL , 85, 86, 87 R320BL , 85, 86, 87 R325BL , 85, 86, 87 R330BL , 85, 86, 87 R332BL , 85, 86, 87 R340BL , 85, 86, 87 R350BL , 85, 86, 87 R405K R406K *) Ceny obejmują konsolę/element pośredniczący do zastosowań w instalacjach wodnych 4 Ceny mogą ulec zmianie.

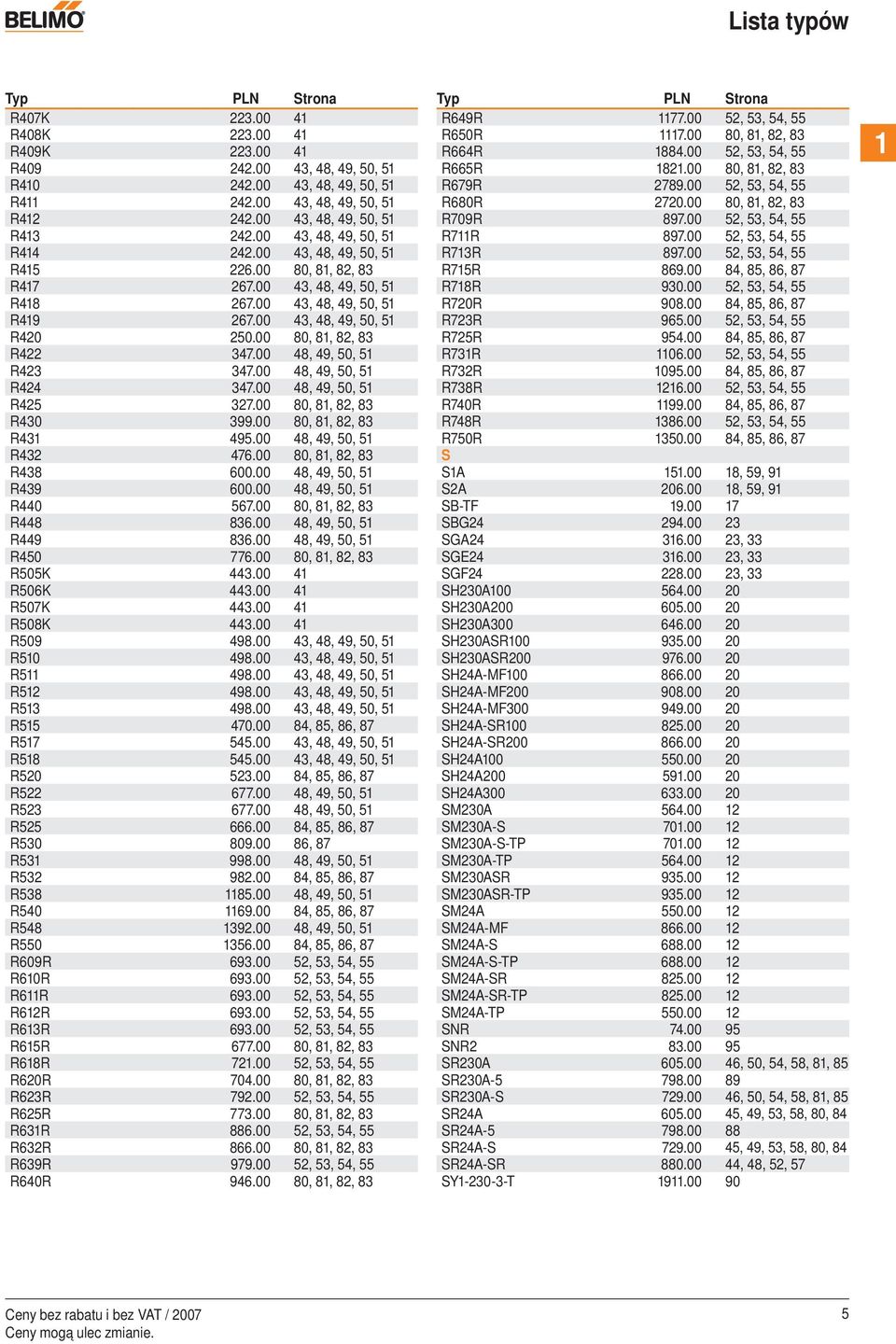

7 Lista typów Typ PLN Strona R407K R408K R409K R , 48, 49, 50, 51 R , 48, 49, 50, 51 R , 48, 49, 50, 51 R , 48, 49, 50, 51 R , 48, 49, 50, 51 R , 48, 49, 50, 51 R , 81, 82, 83 R , 48, 49, 50, 51 R , 48, 49, 50, 51 R , 48, 49, 50, 51 R , 81, 82, 83 R , 49, 50, 51 R , 49, 50, 51 R , 49, 50, 51 R , 81, 82, 83 R , 81, 82, 83 R , 49, 50, 51 R , 81, 82, 83 R , 49, 50, 51 R , 49, 50, 51 R , 81, 82, 83 R , 49, 50, 51 R , 49, 50, 51 R , 81, 82, 83 R505K R506K R507K R508K R , 48, 49, 50, 51 R , 48, 49, 50, 51 R , 48, 49, 50, 51 R , 48, 49, 50, 51 R , 48, 49, 50, 51 R , 85, 86, 87 R , 48, 49, 50, 51 R , 48, 49, 50, 51 R , 85, 86, 87 R , 49, 50, 51 R , 49, 50, 51 R , 85, 86, 87 R , 87 R , 49, 50, 51 R , 85, 86, 87 R , 49, 50, 51 R , 85, 86, 87 R , 49, 50, 51 R , 85, 86, 87 R609R , 53, 54, 55 R610R , 53, 54, 55 R611R , 53, 54, 55 R612R , 53, 54, 55 R613R , 53, 54, 55 R615R , 81, 82, 83 R618R , 53, 54, 55 R620R , 81, 82, 83 R623R , 53, 54, 55 R625R , 81, 82, 83 R631R , 53, 54, 55 R632R , 81, 82, 83 R639R , 53, 54, 55 R640R , 81, 82, 83 Typ PLN Strona R649R , 53, 54, 55 R650R , 81, 82, 83 R664R , 53, 54, 55 R665R , 81, 82, 83 R679R , 53, 54, 55 R680R , 81, 82, 83 R709R , 53, 54, 55 R711R , 53, 54, 55 R713R , 53, 54, 55 R715R , 85, 86, 87 R718R , 53, 54, 55 R720R , 85, 86, 87 R723R , 53, 54, 55 R725R , 85, 86, 87 R731R , 53, 54, 55 R732R , 85, 86, 87 R738R , 53, 54, 55 R740R , 85, 86, 87 R748R , 53, 54, 55 R750R , 85, 86, 87 S S1A , 59, 91 S2A , 59, 91 SB-TF SBG SGA , 33 SGE , 33 SGF , 33 SH230A SH230A SH230A SH230ASR SH230ASR SH24A-MF SH24A-MF SH24A-MF SH24A-SR SH24A-SR SH24A SH24A SH24A SM230A SM230A-S SM230A-S-TP SM230A-TP SM230ASR SM230ASR-TP SM24A SM24A-MF SM24A-S SM24A-S-TP SM24A-SR SM24A-SR-TP SM24A-TP SNR SNR SR230A , 50, 54, 58, 81, 85 SR230A SR230A-S , 50, 54, 58, 81, 85 SR24A , 49, 53, 58, 80, 84 SR24A SR24A-S , 49, 53, 58, 80, 84 SR24A-SR , 48, 52, 57 SY T Ceny mogą ulec zmianie. 5

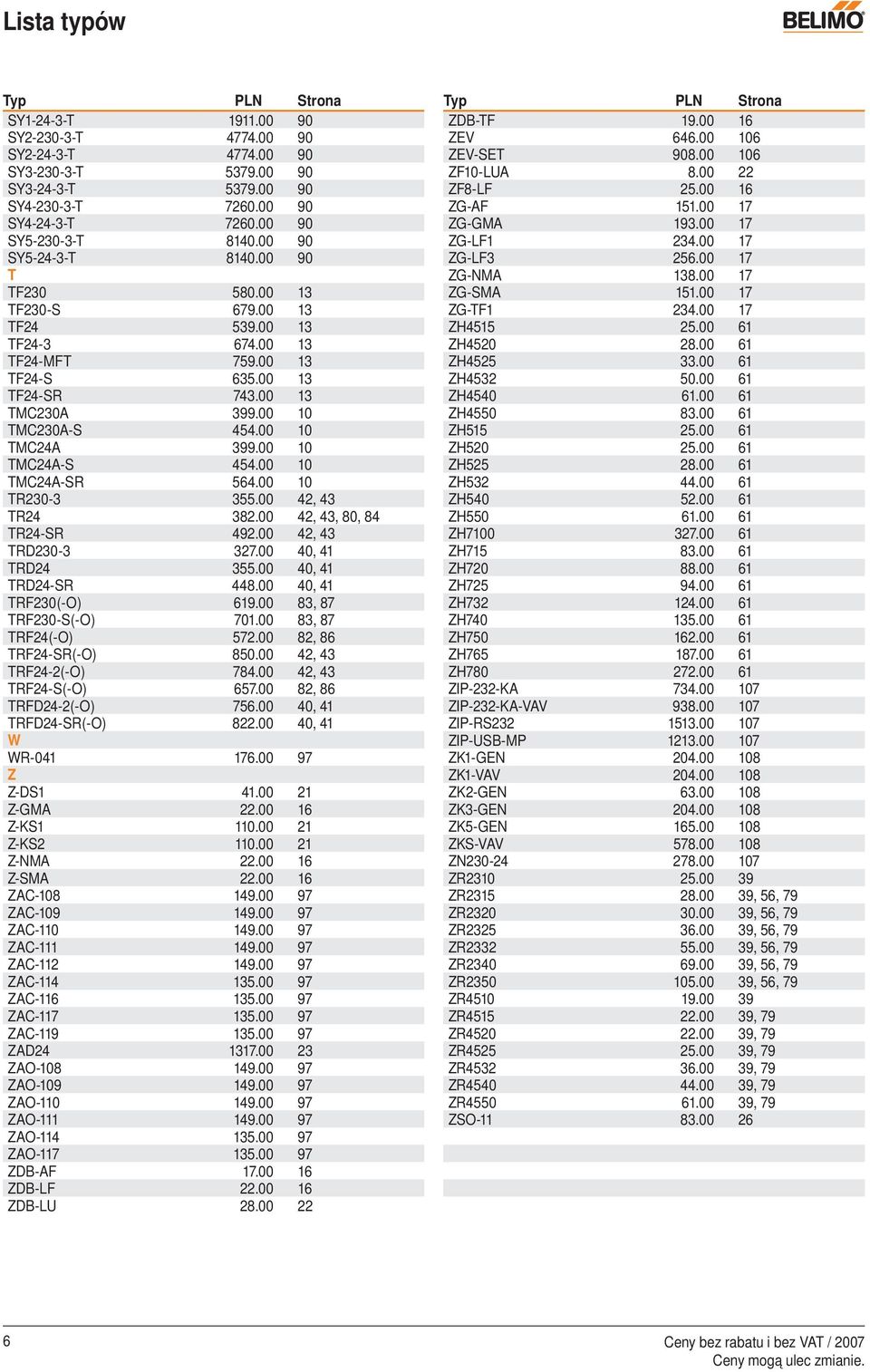

8 Lista typów Typ PLN Strona SY T SY T SY T SY T SY T SY T SY T SY T SY T T TF TF230-S TF TF TF24-MFT TF24-S TF24-SR TMC230A TMC230A-S TMC24A TMC24A-S TMC24A-SR TR , 43 TR , 43, 80, 84 TR24-SR , 43 TRD , 41 TRD , 41 TRD24-SR , 41 TRF230(-O) , 87 TRF230-S(-O) , 87 TRF24(-O) , 86 TRF24-SR(-O) , 43 TRF24-2(-O) , 43 TRF24-S(-O) , 86 TRFD24-2(-O) , 41 TRFD24-SR(-O) , 41 W WR Z Z-DS Z-GMA Z-KS Z-KS Z-NMA Z-SMA ZAC ZAC ZAC ZAC ZAC ZAC ZAC ZAC ZAC ZAD ZAO ZAO ZAO ZAO ZAO ZAO ZDB-AF ZDB-LF ZDB-LU Typ PLN Strona ZDB-TF ZEV ZEV-SET ZF10-LUA ZF8-LF ZG-AF ZG-GMA ZG-LF ZG-LF ZG-NMA ZG-SMA ZG-TF ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZH ZIP-232-KA ZIP-232-KA-VAV ZIP-RS ZIP-USB-MP ZK1-GEN ZK1-VAV ZK2-GEN ZK3-GEN ZK5-GEN ZKS-VAV ZN ZR ZR , 56, 79 ZR , 56, 79 ZR , 56, 79 ZR , 56, 79 ZR , 56, 79 ZR , 56, 79 ZR ZR , 79 ZR , 79 ZR , 79 ZR , 79 ZR , 79 ZR , 79 ZSO Ceny mogą ulec zmianie.

9 Siłowniki do przepustnic do instalacji wentylacyjnych Siłowniki do przepustnic przeznaczone do zastosowań w instalacjach wentylacyjnych: siłowniki liniowe, czasy ruchu niezależne od obciążenia, cicha praca, sterowanie Zamknij/Otwórz, 3-puntkowe oraz analogowe siłowniki obrotowe, czasy ruchu niezależne od obciążenia, cicha praca, sterowanie Zamknij/Otwórz, 3-puntkowe oraz analogowe Sprawdzone w praktyce siłowniki do przepustnic ze sprężyną powrotną: dotychczasowe serie LF i AF nowa seria TF z kompaktowym siłownikiem przepustnicy o momencie obrotowym 2 Nm Siłowniki do przepustnic 5 Nm..40 Nm LM..A NM..A SM..A GM..A 2 Nm / 5 Nm krótki czas ruchu TMC...A LMC...A Siłowniki ze sprężyną powrotną 2 Nm TF.. Nowa generacja siłowników o ruchu liniowym lub obrotowym 150 N liniowy maks. 300 mm LH..A 450 N liniowy maks. 300 mm SH..A 3 Nm kąt obrotu ponad 95 LU..A Standard siłowników do przepustnic Wprowadzając nową generację siłowników o ruchu obrotowym lub liniowym firma Belimo ustanawia standardy funkcjonalności i ekonomiczności, jak również ochrony środowiska i łatwej obsługi. Nowe siłowniki cechują się jednolitą podstawową konstrukcją opartą na standardowej filozofii montażu i obsługi. Identyczne akcesoria pozwalają zaoszczędzić czas podczas montażu. Zapewniono też pełną zgodność z dotychczasowymi seriami siłowników. Solidna konstrukcja oraz łagodne dla przekładni sterowanie silnikiem zapewniają siłownikowi dużą trwałość. Wszystkie siłowniki należące do Nowej Generacji są produkowane zgodnie z normami zapewniania jakości, a przed wysłaniem do klienta przechodzą indywidualne testy: dzięki temu całą serię wyrobów objęliśmy 5-letnią gwarancją. 7

10 Nowe siłowniki Siłowniki liniowe o skoku do 300 mm Siłownik obrotowy o kącie obrotu ponad 95 Serie siłowników liniowych LH i SH o skoku do 300 mm to pełna, nowa gama siłowników do nawiewników wirowych, dysz o dużym zasięgu, zaworów suwakowych, mieszaczy, itp. Ten innowacyjny element naszej gamy siłowników stwarza nowe i interesujące możliwości stosowania siłowników w instalacjach wentylacyjnych. Tabela zamienników siłowniki do przepustnic o kącie obrotu poniżej 95 Zastąpiona seria AM230 AM230-2 SM220 SM230 AM230-SR SM220-SR AM24 SM24 AM24-SR SM24-SR Nowa seria PLN Strona SM230A SM230ASR SM24A SM24A-SR GM220 GM230A GM24 GM24A GM24-SR GM24A-SR Zastąpiona seria Opcje PA140 P140 Nowa seria PLN Strona P140A P200 P200A P500 PA500 P1000 PA1000 P2800 PA2800 S1 SA1 SN1 S2 SA2 SN2 P500A P1000A P2800A S1A S2A LM230 LM230A LM230-S LM230A-S LM24 LM24A LM24-S LM24A-S LM24-SR LM24A-SR NM230 NM230-2 NM230A NM24 NM24A NM24-SR NM24A-SR

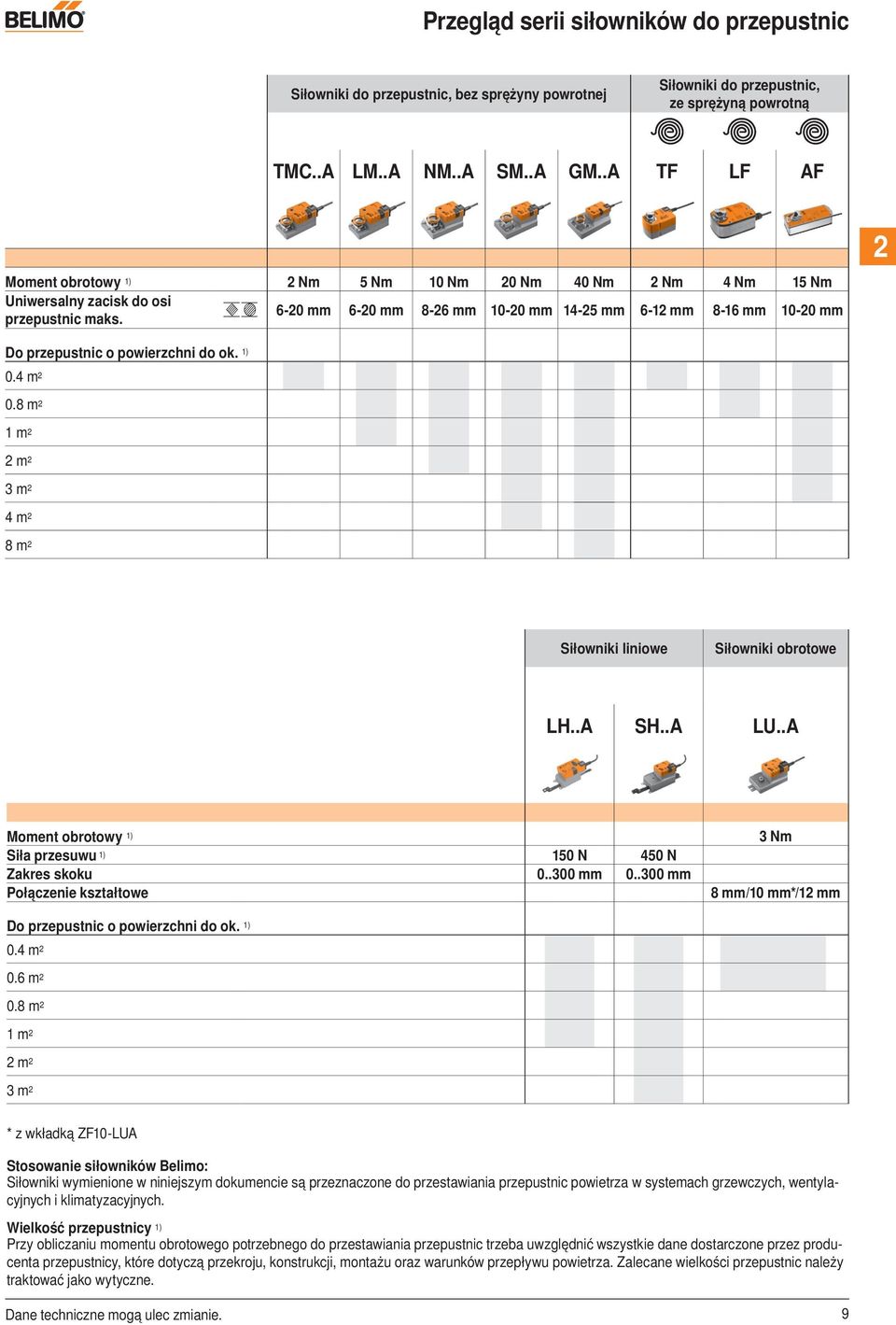

11 Przegląd serii siłowników do przepustnic Siłowniki do przepustnic, bez sprężyny powrotnej Siłowniki do przepustnic, ze sprężyną powrotną TMC..A LM..A NM..A SM..A GM..A TF LF AF Moment obrotowy 1) 2 Nm 5 Nm 10 Nm 20 Nm 40 Nm 2 Nm 4 Nm 15 Nm Uniwersalny zacisk do osi przepustnic maks mm 6-20 mm 8-26 mm mm mm 6-12 mm 8-16 mm mm 2 Do przepustnic o powierzchni do ok. 1) 0.4 m m 2 1 m 2 2 m 2 3 m 2 4 m 2 8 m 2 Siłowniki liniowe Siłowniki obrotowe LH..A SH..A LU..A Moment obrotowy 1) Siła przesuwu 1) 150 N 450 N Zakres skoku mm mm Połączenie kształtowe 3 Nm 8 mm/10 mm*/12 mm Do przepustnic o powierzchni do ok. 1) 0.4 m m m 2 1 m 2 2 m 2 3 m 2 * z wkładką ZF10-LUA Stosowanie siłowników Belimo: Siłowniki wymienione w niniejszym dokumencie są przeznaczone do przestawiania przepustnic powietrza w systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Wielkość przepustnicy 1) Przy obliczaniu momentu obrotowego potrzebnego do przestawiania przepustnic trzeba uwzględnić wszystkie dane dostarczone przez producenta przepustnicy, które dotyczą przekroju, konstrukcji, montażu oraz warunków przepływu powietrza. Zalecane wielkości przepustnic należy traktować jako wytyczne. Dane techniczne mogą ulec zmianie. 9

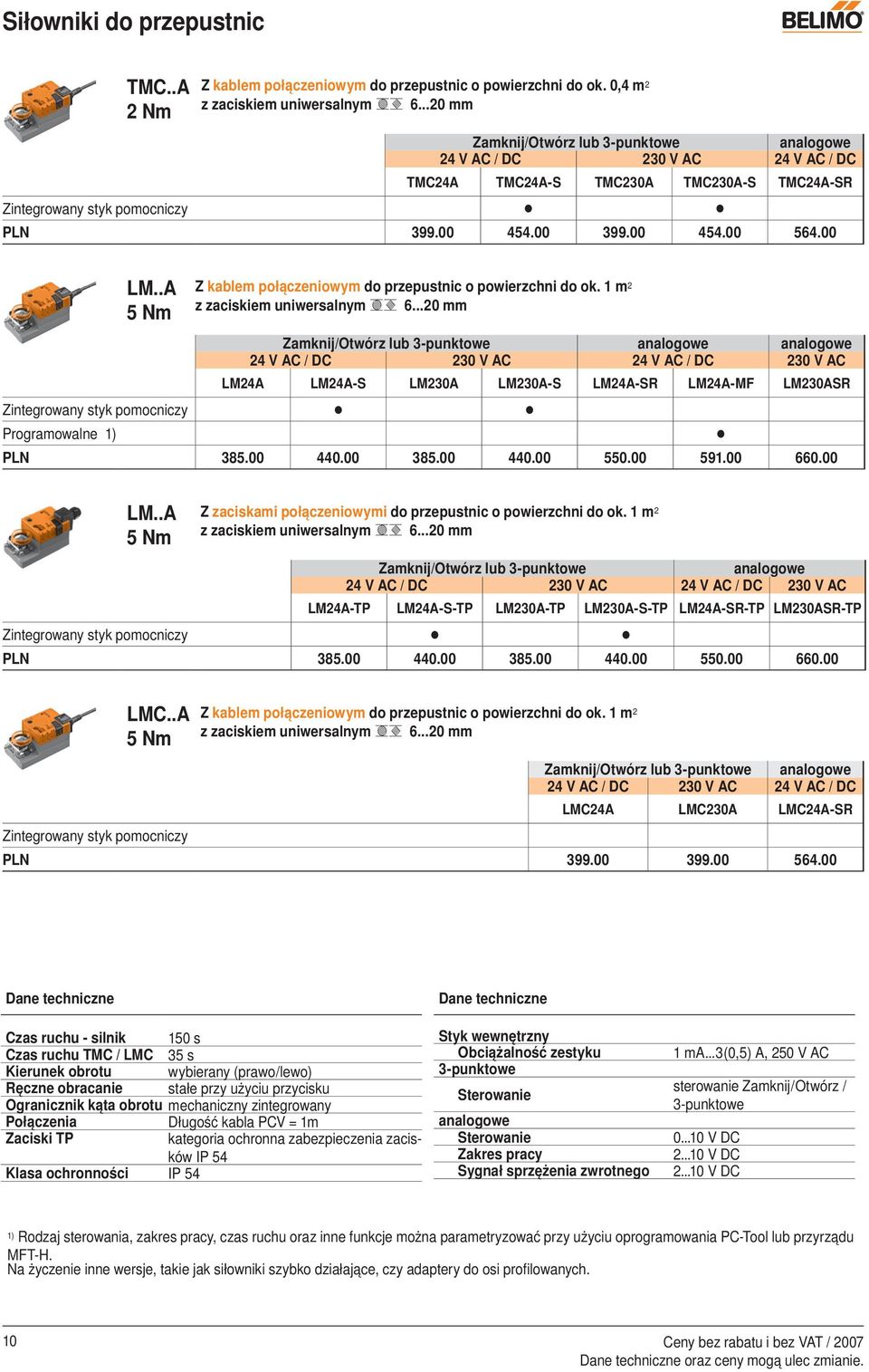

12 Siłowniki do przepustnic TMC..A 2 Nm Z kablem połączeniowym do przepustnic o powierzchni do ok. 0,4 m 2 z zaciskiem uniwersalnym mm Zamknij/Otwórz lub 3-punktowe analogowe 24 V AC / DC 230 V AC 24 V AC / DC TMC24A TMC24A-S TMC230A TMC230A-S TMC24A-SR Zintegrowany styk pomocniczy PLN LM..A 5 Nm Z kablem połączeniowym do przepustnic o powierzchni do ok. 1 m 2 z zaciskiem uniwersalnym mm Zamknij/Otwórz lub 3-punktowe analogowe analogowe 24 V AC / DC 230 V AC 24 V AC / DC 230 V AC LM24A LM24A-S LM230A LM230A-S LM24A-SR LM24A-MF LM230ASR Zintegrowany styk pomocniczy Programowalne 1) PLN LM..A 5 Nm Z zaciskami połączeniowymi do przepustnic o powierzchni do ok. 1 m 2 z zaciskiem uniwersalnym mm Zamknij/Otwórz lub 3-punktowe analogowe 24 V AC / DC 230 V AC 24 V AC / DC 230 V AC LM24A-TP LM24A-S-TP LM230A-TP LM230A-S-TP LM24A-SR-TP LM230ASR-TP Zintegrowany styk pomocniczy PLN LMC..A 5 Nm Zintegrowany styk pomocniczy Z kablem połączeniowym do przepustnic o powierzchni do ok. 1 m 2 z zaciskiem uniwersalnym mm Zamknij/Otwórz lub 3-punktowe analogowe 24 V AC / DC 230 V AC 24 V AC / DC LMC24A LMC230A LMC24A-SR PLN Dane techniczne Czas ruchu - silnik 150 s Czas ruchu TMC / LMC 35 s Kierunek obrotu wybierany (prawo/lewo) Ręczne obracanie stałe przy użyciu przycisku Ogranicznik kąta obrotu mechaniczny zintegrowany Połączenia Długość kabla PCV = 1m Zaciski TP kategoria ochronna zabezpieczenia zacisków IP 54 Klasa ochronności IP 54 Dane techniczne Styk wewnętrzny Obciążalność zestyku 3-punktowe Sterowanie analogowe Sterowanie Zakres pracy Sygnał sprzężenia zwrotnego 1 ma...3(0,5) A, 250 V AC sterowanie Zamknij/Otwórz / 3-punktowe V DC V DC V DC 1) Rodzaj sterowania, zakres pracy, czas ruchu oraz inne funkcje można parametryzować przy użyciu oprogramowania PC-Tool lub przyrządu MFT-H. Na życzenie inne wersje, takie jak siłowniki szybko działające, czy adaptery do osi profilowanych. 10

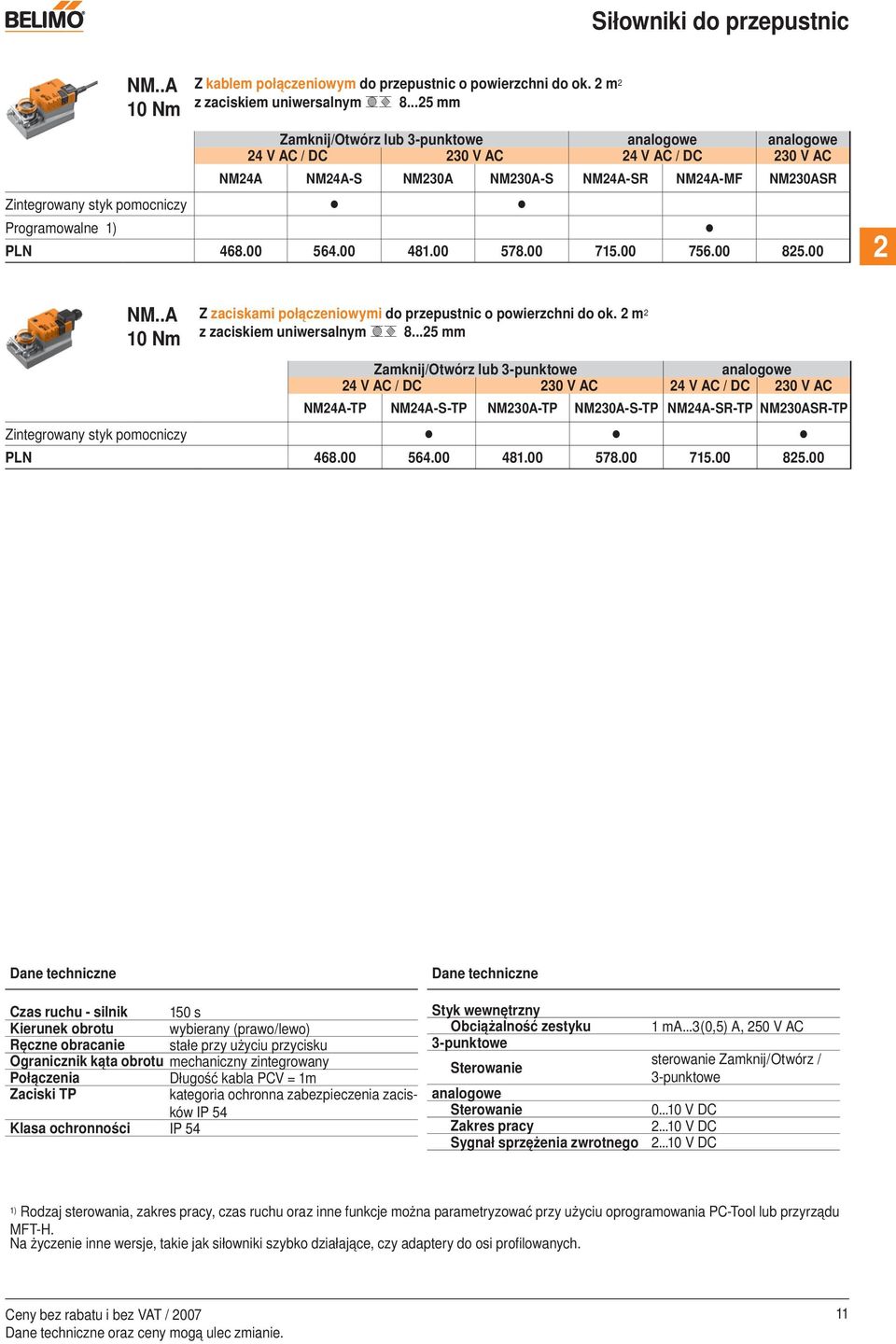

13 Siłowniki do przepustnic NM..A 10 Nm Z kablem połączeniowym do przepustnic o powierzchni do ok. 2 m 2 z zaciskiem uniwersalnym mm Zamknij/Otwórz lub 3-punktowe analogowe analogowe 24 V AC / DC 230 V AC 24 V AC / DC 230 V AC NM24A NM24A-S NM230A NM230A-S NM24A-SR NM24A-MF NM230ASR Zintegrowany styk pomocniczy Programowalne 1) PLN NM..A 10 Nm Z zaciskami połączeniowymi do przepustnic o powierzchni do ok. 2 m 2 z zaciskiem uniwersalnym mm Zamknij/Otwórz lub 3-punktowe analogowe 24 V AC / DC 230 V AC 24 V AC / DC 230 V AC NM24A-TP NM24A-S-TP NM230A-TP NM230A-S-TP NM24A-SR-TP NM230ASR-TP Zintegrowany styk pomocniczy PLN Dane techniczne Czas ruchu - silnik 150 s Kierunek obrotu wybierany (prawo/lewo) Ręczne obracanie stałe przy użyciu przycisku Ogranicznik kąta obrotu mechaniczny zintegrowany Połączenia Długość kabla PCV = 1m Zaciski TP kategoria ochronna zabezpieczenia zacisków IP 54 Klasa ochronności IP 54 Dane techniczne Styk wewnętrzny Obciążalność zestyku 3-punktowe Sterowanie analogowe Sterowanie Zakres pracy Sygnał sprzężenia zwrotnego 1 ma...3(0,5) A, 250 V AC sterowanie Zamknij/Otwórz / 3-punktowe V DC V DC V DC 1) Rodzaj sterowania, zakres pracy, czas ruchu oraz inne funkcje można parametryzować przy użyciu oprogramowania PC-Tool lub przyrządu MFT-H. Na życzenie inne wersje, takie jak siłowniki szybko działające, czy adaptery do osi profilowanych. 11

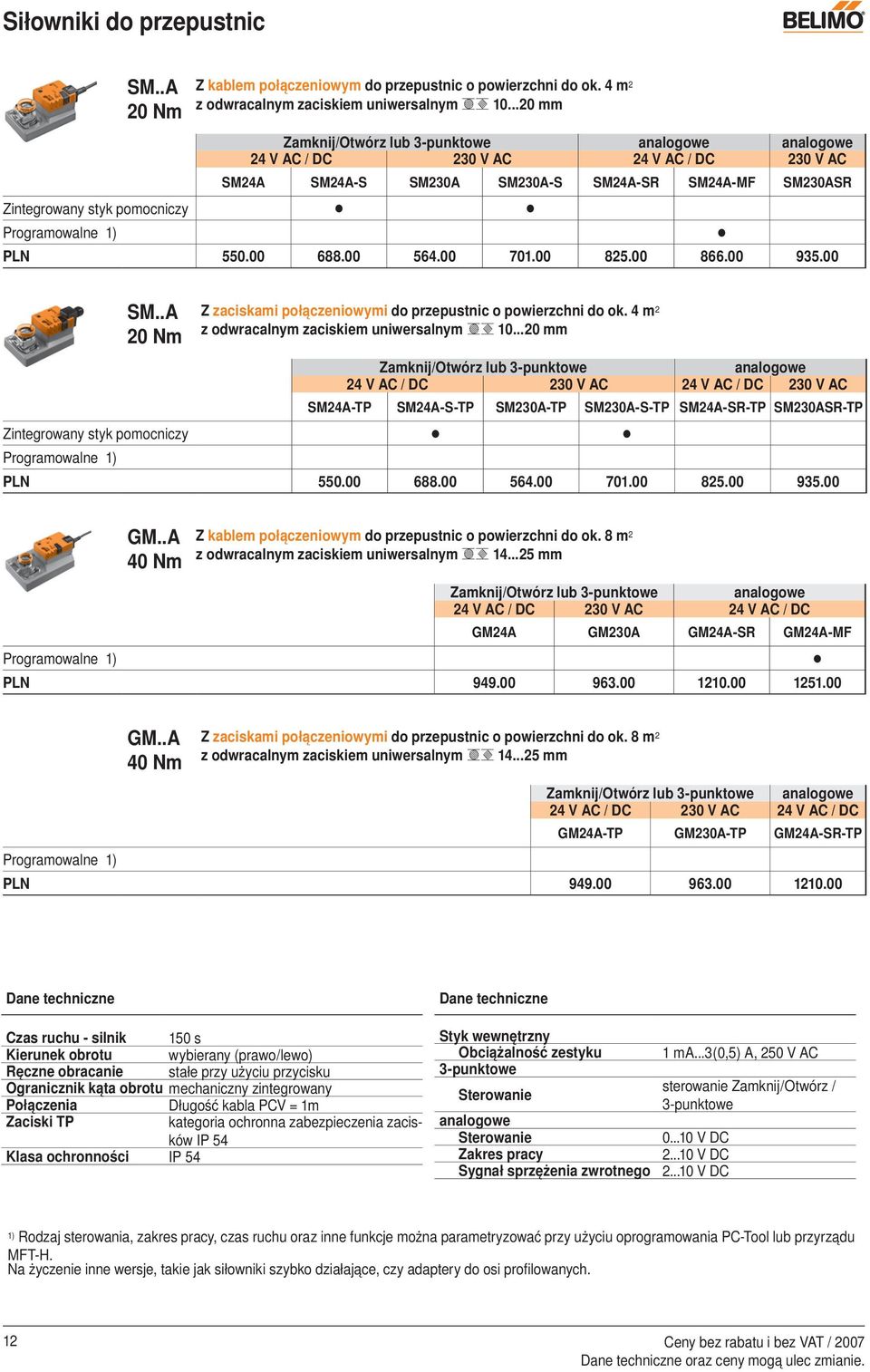

14 Siłowniki do przepustnic SM..A 20 Nm Z kablem połączeniowym do przepustnic o powierzchni do ok. 4 m 2 z odwracalnym zaciskiem uniwersalnym mm Zamknij/Otwórz lub 3-punktowe analogowe analogowe 24 V AC / DC 230 V AC 24 V AC / DC 230 V AC SM24A SM24A-S SM230A SM230A-S SM24A-SR SM24A-MF SM230ASR Zintegrowany styk pomocniczy Programowalne 1) PLN SM..A 20 Nm Z zaciskami połączeniowymi do przepustnic o powierzchni do ok. 4 m 2 z odwracalnym zaciskiem uniwersalnym mm Zamknij/Otwórz lub 3-punktowe analogowe 24 V AC / DC 230 V AC 24 V AC / DC 230 V AC SM24A-TP SM24A-S-TP SM230A-TP SM230A-S-TP SM24A-SR-TP SM230ASR-TP Zintegrowany styk pomocniczy Programowalne 1) PLN Programowalne 1) GM..A 40 Nm Z kablem połączeniowym do przepustnic o powierzchni do ok. 8 m 2 z odwracalnym zaciskiem uniwersalnym mm Zamknij/Otwórz lub 3-punktowe analogowe 24 V AC / DC 230 V AC 24 V AC / DC GM24A GM230A GM24A-SR GM24A-MF PLN Programowalne 1) GM..A 40 Nm Z zaciskami połączeniowymi do przepustnic o powierzchni do ok. 8 m 2 z odwracalnym zaciskiem uniwersalnym mm Zamknij/Otwórz lub 3-punktowe analogowe 24 V AC / DC 230 V AC 24 V AC / DC GM24A-TP GM230A-TP GM24A-SR-TP PLN Dane techniczne Czas ruchu - silnik 150 s Kierunek obrotu wybierany (prawo/lewo) Ręczne obracanie stałe przy użyciu przycisku Ogranicznik kąta obrotu mechaniczny zintegrowany Połączenia Długość kabla PCV = 1m Zaciski TP kategoria ochronna zabezpieczenia zacisków IP 54 Klasa ochronności IP 54 Dane techniczne Styk wewnętrzny Obciążalność zestyku 3-punktowe Sterowanie analogowe Sterowanie Zakres pracy Sygnał sprzężenia zwrotnego 1 ma...3(0,5) A, 250 V AC sterowanie Zamknij/Otwórz / 3-punktowe V DC V DC V DC 1) Rodzaj sterowania, zakres pracy, czas ruchu oraz inne funkcje można parametryzować przy użyciu oprogramowania PC-Tool lub przyrządu MFT-H. Na życzenie inne wersje, takie jak siłowniki szybko działające, czy adaptery do osi profilowanych. 12

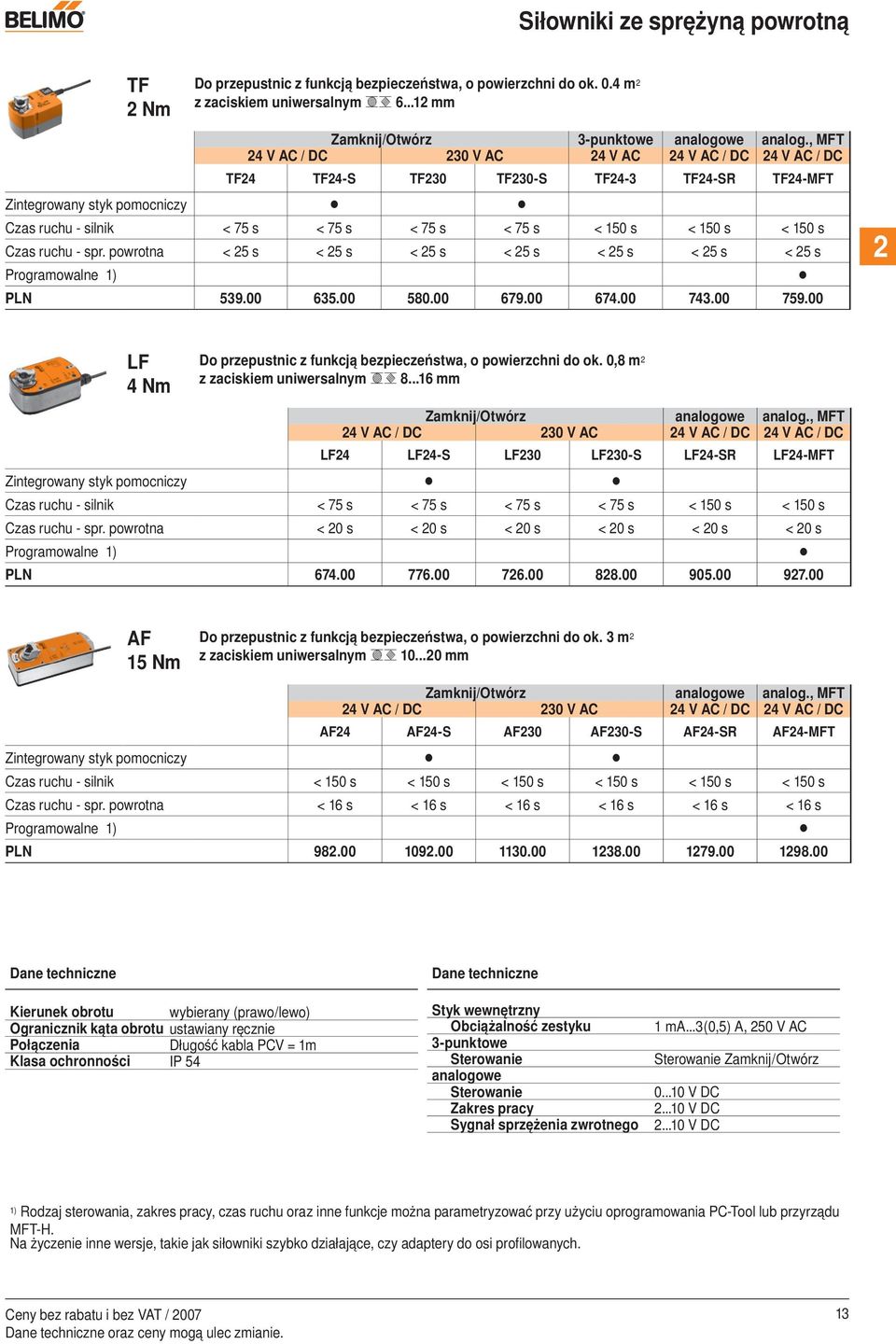

15 Siłowniki ze sprężyną powrotną TF 2 Nm Do przepustnic z funkcją bezpieczeństwa, o powierzchni do ok. 0.4 m 2 z zaciskiem uniwersalnym mm Zamknij/Otwórz 3-punktowe analogowe analog., MFT 24 V AC / DC 230 V AC 24 V AC 24 V AC / DC 24 V AC / DC TF24 TF24-S TF230 TF230-S TF24-3 TF24-SR TF24-MFT Zintegrowany styk pomocniczy Czas ruchu - silnik < 75 s < 75 s < 75 s < 75 s < 150 s < 150 s < 150 s Czas ruchu - spr. powrotna < 25 s < 25 s < 25 s < 25 s < 25 s < 25 s < 25 s Programowalne 1) PLN LF 4 Nm Do przepustnic z funkcją bezpieczeństwa, o powierzchni do ok. 0,8 m 2 z zaciskiem uniwersalnym mm Zamknij/Otwórz analogowe analog., MFT 24 V AC / DC 230 V AC 24 V AC / DC 24 V AC / DC LF24 LF24-S LF230 LF230-S LF24-SR LF24-MFT Zintegrowany styk pomocniczy Czas ruchu - silnik < 75 s < 75 s < 75 s < 75 s < 150 s < 150 s Czas ruchu - spr. powrotna < 20 s < 20 s < 20 s < 20 s < 20 s < 20 s Programowalne 1) PLN AF 15 Nm Do przepustnic z funkcją bezpieczeństwa, o powierzchni do ok. 3 m 2 z zaciskiem uniwersalnym mm Zamknij/Otwórz analogowe analog., MFT 24 V AC / DC 230 V AC 24 V AC / DC 24 V AC / DC AF24 AF24-S AF230 AF230-S AF24-SR AF24-MFT Zintegrowany styk pomocniczy Czas ruchu - silnik < 150 s < 150 s < 150 s < 150 s < 150 s < 150 s Czas ruchu - spr. powrotna < 16 s < 16 s < 16 s < 16 s < 16 s < 16 s Programowalne 1) PLN Dane techniczne Kierunek obrotu wybierany (prawo/lewo) Ogranicznik kąta obrotu ustawiany ręcznie Połączenia Długość kabla PCV = 1m Klasa ochronności IP 54 Dane techniczne Styk wewnętrzny Obciążalność zestyku 3-punktowe Sterowanie analogowe Sterowanie Zakres pracy Sygnał sprzężenia zwrotnego 1 ma...3(0,5) A, 250 V AC Sterowanie Zamknij/Otwórz V DC V DC V DC 1) Rodzaj sterowania, zakres pracy, czas ruchu oraz inne funkcje można parametryzować przy użyciu oprogramowania PC-Tool lub przyrządu MFT-H. Na życzenie inne wersje, takie jak siłowniki szybko działające, czy adaptery do osi profilowanych. 13

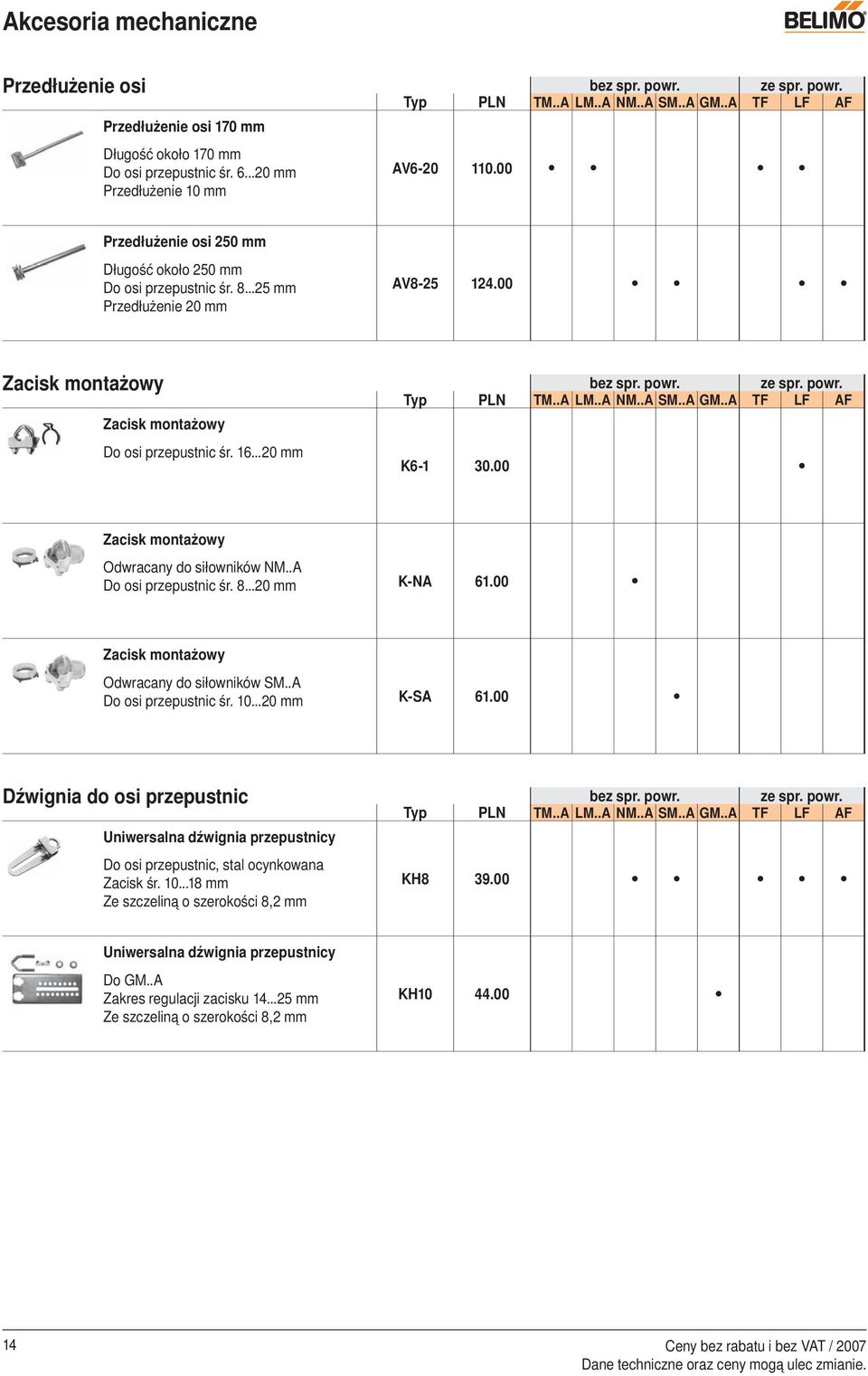

16 Akcesoria mechaniczne Przedłużenie osi bez spr. powr. ze spr. powr. Typ PLN TM..A LM..A NM..A SM..A GM..A TF LF AF Przedłużenie osi 170 mm Długość około 170 mm Do osi przepustnic śr mm Przedłużenie 10 mm AV Przedłużenie osi 250 mm Długość około 250 mm Do osi przepustnic śr mm Przedłużenie 20 mm AV Zacisk montażowy bez spr. powr. ze spr. powr. Typ PLN TM..A LM..A NM..A SM..A GM..A TF LF AF Zacisk montażowy Do osi przepustnic śr mm K Zacisk montażowy Odwracany do siłowników NM..A Do osi przepustnic śr mm K-NA Zacisk montażowy Odwracany do siłowników SM..A Do osi przepustnic śr mm K-SA Dźwignia do osi przepustnic bez spr. powr. ze spr. powr. Typ PLN TM..A LM..A NM..A SM..A GM..A TF LF AF Uniwersalna dźwignia przepustnicy Do osi przepustnic, stal ocynkowana Zacisk śr mm Ze szczeliną o szerokości 8,2 mm KH Uniwersalna dźwignia przepustnicy Do GM..A Zakres regulacji zacisku mm Ze szczeliną o szerokości 8,2 mm KH

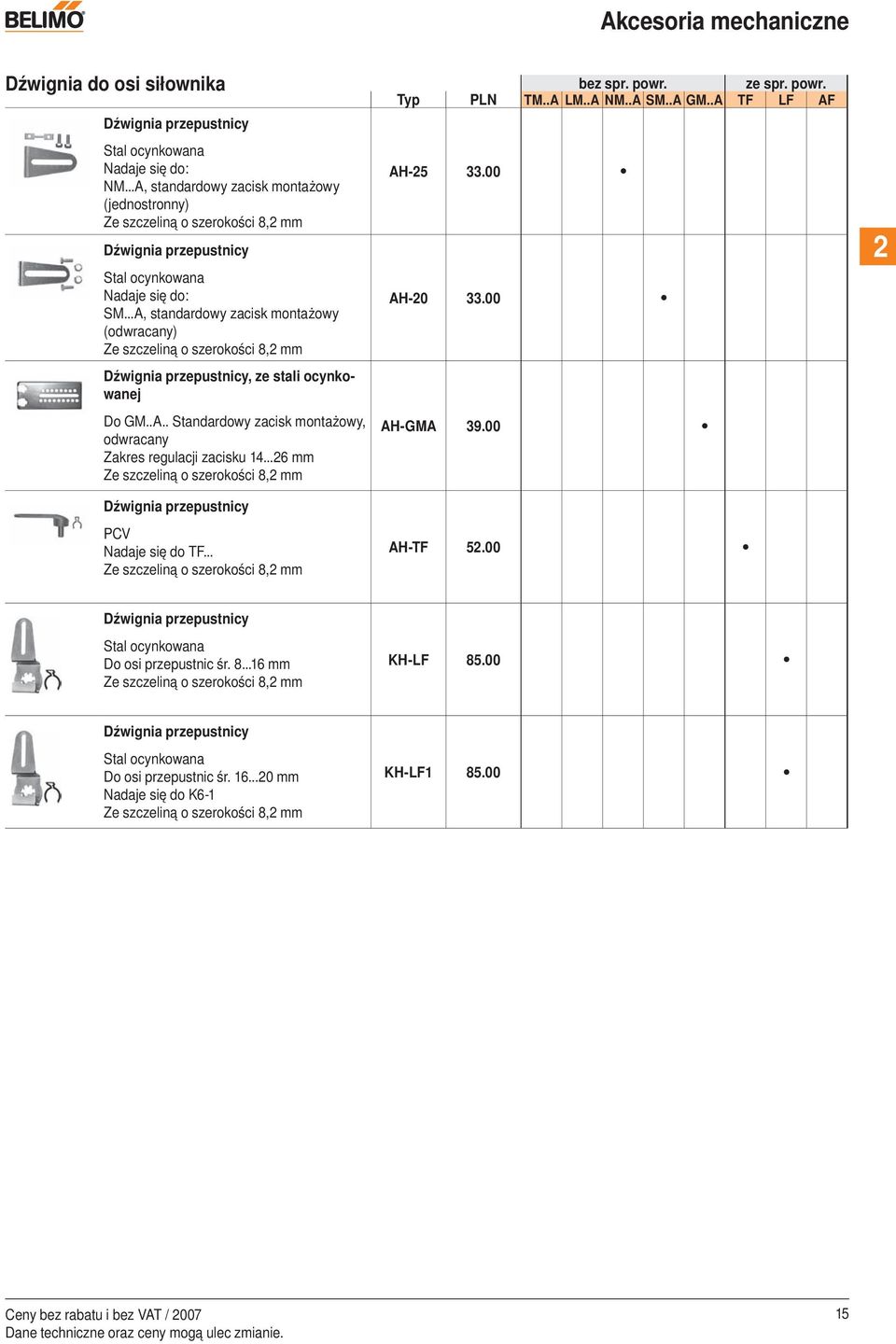

17 Akcesoria mechaniczne Dźwignia do osi siłownika bez spr. powr. ze spr. powr. Typ PLN TM..A LM..A NM..A SM..A GM..A TF LF AF Dźwignia przepustnicy Stal ocynkowana Nadaje się do: NM...A, standardowy zacisk montażowy (jednostronny) Ze szczeliną o szerokości 8,2 mm Dźwignia przepustnicy Stal ocynkowana Nadaje się do: SM...A, standardowy zacisk montażowy (odwracany) Ze szczeliną o szerokości 8,2 mm Dźwignia przepustnicy, ze stali ocynkowanej Do GM..A.. Standardowy zacisk montażowy, odwracany Zakres regulacji zacisku mm Ze szczeliną o szerokości 8,2 mm AH AH AH-GMA Dźwignia przepustnicy PCV Nadaje się do TF... Ze szczeliną o szerokości 8,2 mm AH-TF Dźwignia przepustnicy Stal ocynkowana Do osi przepustnic śr mm Ze szczeliną o szerokości 8,2 mm KH-LF Dźwignia przepustnicy Stal ocynkowana Do osi przepustnic śr mm Nadaje się do K6-1 Ze szczeliną o szerokości 8,2 mm KH-LF

18 Akcesoria mechaniczne Ogranicznik kąta obrotu bez spr. powr. ze spr. powr. Typ PLN TM..A LM..A NM..A SM..A GM..A TF LF AF Ogranicznik kąta obrotu TF Stal ocynkowana ZDB-TF Ogranicznik kąta obrotu LF Stal ocynkowana ZDB-LF Ogranicznik kąta obrotu AF Stal ocynkowana ZDB-AF Adapter bez spr. powr. ze spr. powr. Typ PLN TM..A LM..A NM..A SM..A GM..A TF LF AF Przedłużenie do płytki montażowej z NM..A do NM... Stal ocynkowana Z-NMA Przedłużenie do płytki montażowej SM..A na SM../AM.. Stal ocynkowana Z-SMA Przedłużenie do płytki montażowej z GM..A do GM... Stal ocynkowana Z-GMA Adapter osi Do przepustnic z profilowaną końcówką osi 8 x 8 mm ZF8-LF Łączniki przegubowo-kulowe bez spr. powr. ze spr. powr. Typ PLN TM..A LM..A NM..A SM..A GM..A TF LF AF Łącznik przegubowo-kulowy z gwintem M8 Pasujący do uniwersalnej dźwigni KH8 Do pręta stalowego śr. 8 mm Ze stali ocynkowanej KG Łącznik przegubowo-kulowy z gwintem M8 Pasujący do uniwersalnej dźwigni KH8 Do pręta stalowego śr. 10 mm Ze stali ocynkowanej KG10A

19 Akcesoria mechaniczne Zamocowania bez spr. powr. ze spr. powr. Typ PLN TM..A LM..A NM..A SM..A GM..A TF LF AF Zestaw śrub montażowych do krótkich osi min. długość 20 mm do montażu płaskiego oraz bocznego SB-TF Zestaw montażowy do łączenia przepustnicy z siłownikiem bez spr. powr. ze spr. powr. Typ PLN TM..A LM..A NM..A SM..A GM..A TF LF AF Zestaw montażowy do łączenia przepustnicy z siłownikiem NM...A Do montażu płaskiego oraz bocznego ZG-NMA Zestaw montażowy do łączenia przepustnicy z siłownikiem SM...A Do montażu płaskiego oraz bocznego ZG-SMA Zestaw montażowy do łączenia przepustnicy z siłownikiem GM...A Do montażu płaskiego oraz bocznego ZG-GMA Zestaw montażowy do łączenia przepustnicy z siłownikiem TF.. Do montażu płaskiego oraz bocznego ZG-TF Zestaw montażowy do łączenia przepustnicy z siłownikiem AF.. Do montażu płaskiego oraz bocznego ZG-AF Zestaw montażowy do łączenia przepustnicy z siłownikiem LF.. Do montażu płaskiego (z 2 przegubami kulowymi KG8) ZG-LF Zestaw montażowy do łączenia przepustnicy z siłownikiem LF.. Stal nierdzewna, do osi przepustnic śr mm lub o przekroju kwadratowym mm Ze szczeliną o szerokości 6,2 mm ZG-LF

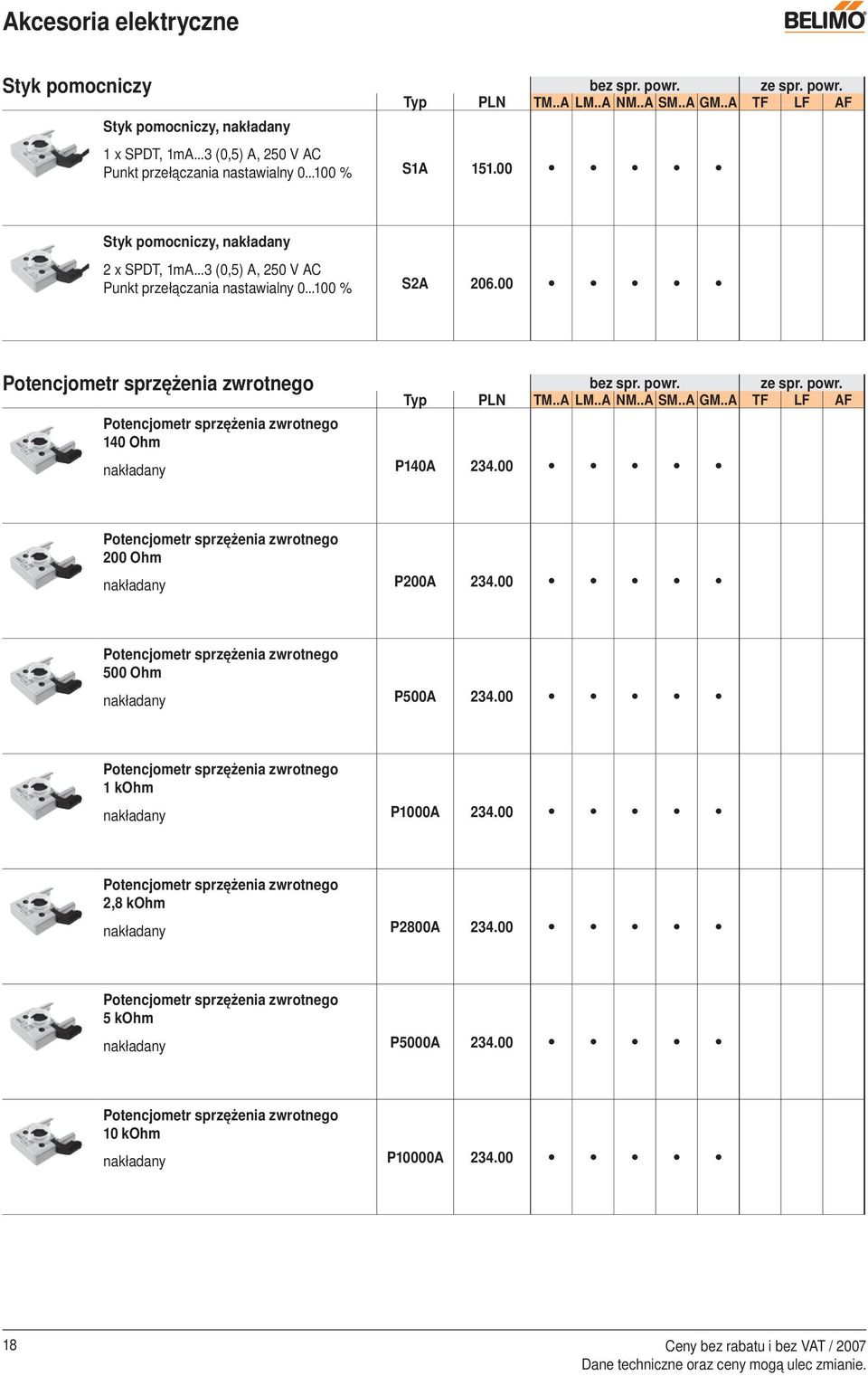

20 Akcesoria elektryczne Styk pomocniczy bez spr. powr. ze spr. powr. Typ PLN TM..A LM..A NM..A SM..A GM..A TF LF AF Styk pomocniczy, nakładany 1 x SPDT, 1mA...3 (0,5) A, 250 V AC Punkt przełączania nastawialny % S1A Styk pomocniczy, nakładany 2 x SPDT, 1mA...3 (0,5) A, 250 V AC Punkt przełączania nastawialny % S2A Potencjometr sprzężenia zwrotnego bez spr. powr. ze spr. powr. Typ PLN TM..A LM..A NM..A SM..A GM..A TF LF AF Potencjometr sprzężenia zwrotnego 140 Ohm nakładany P140A Potencjometr sprzężenia zwrotnego 200 Ohm nakładany P200A Potencjometr sprzężenia zwrotnego 500 Ohm nakładany P500A Potencjometr sprzężenia zwrotnego 1 kohm nakładany P1000A Potencjometr sprzężenia zwrotnego 2,8 kohm nakładany P2800A Potencjometr sprzężenia zwrotnego 5 kohm nakładany P5000A Potencjometr sprzężenia zwrotnego 10 kohm nakładany P10000A

21 Siłowniki liniowe Programowalne 1) LH..A 150 N 100mm Do przepustnic i zaworów suwakowych Zamknij/Otw./3-punkt. analogowe analog., MFT 24 V AC / DC 230 V AC 24 V AC / DC 230 V AC 24 V AC / DC LH24A100 LH230A100 LH24A-SR100 LH230ASR100 LH24A-MF100 PLN Programowalne 1) LH..A 150 N 200mm Do przepustnic i zaworów suwakowych Zamknij/Otw./3-punkt. analogowe analog., MFT 24 V AC / DC 230 V AC 24 V AC / DC 230 V AC 24 V AC / DC LH24A200 LH230A200 LH24A-SR200 LH230ASR200 LH24A-MF200 PLN Programowalne 1) LH..A 150 N 300mm Do przepustnic i zaworów suwakowych Zamknij/Otw./3-punkt. analog., MFT 24 V AC / DC 230 V AC 24 V AC / DC LH24A300 LH230A300 LH24A-MF300 PLN Dane techniczne Czas ruchu - silnik 150 s / 100 mm / stały Zakres skoku mm Kierunek ruchu wybierany (góra/dół) Ograniczenie skoku mechaniczny zintegrowany Ręczne obracanie stałe przy użyciu przycisku Połączenia Długość kabla PCV = 1m Klasa ochronności IP 54 Dane techniczne 3-punktowe Sterowanie analogowe Sterowanie Zakres pracy Sygnał sprzężenia zwrotnego sterowanie Zamknij/Otwórz / 3-punktowe V DC V DC, dla skoku mm V DC 1) Rodzaj sterowania, zakres pracy, czas ruchu oraz inne funkcje można parametryzować przy użyciu oprogramowania PC-Tool lub przyrządu MFT-H. 19

22 Siłowniki liniowe Programowalne 1) SH..A 450 N 100mm Do przepustnic i zaworów suwakowych Zamknij/Otw./3-punkt. analogowe analog., MFT 24 V AC / DC 230 V AC 24 V AC / DC 230 V AC 24 V AC / DC SH24A100 SH230A100 SH24A-SR100 SH230ASR100 SH24A-MF100 PLN Programowalne 1) SH..A 450 N 200mm Do przepustnic i zaworów suwakowych Zamknij/Otw./3-punkt. analogowe analog., MFT 24 V AC / DC 230 V AC 24 V AC / DC 230 V AC 24 V AC / DC SH24A200 SH230A200 SH24A-SR200 SH230ASR200 SH24A-MF200 PLN Programowalne 1) SH..A 450 N 300mm Do przepustnic i zaworów suwakowych Zamknij/Otw./3-punkt. analog., MFT 24 V AC / DC 230 V AC 24 V AC / DC SH24A300 SH230A300 SH24A-MF300 PLN Dane techniczne Czas ruchu - silnik 150 s / 100 mm / stały Zakres skoku mm Kierunek ruchu wybierany (góra/dół) Ograniczenie skoku mechaniczny zintegrowany Ręczne obracanie stałe przy użyciu przycisku Połączenia Długość kabla PCV = 1m Klasa ochronności IP 54 Dane techniczne 3-punktowe Sterowanie analogowe Sterowanie Zakres pracy Sygnał sprzężenia zwrotnego sterowanie Zamknij/Otwórz / 3-punktowe V DC V DC, dla skoku mm V DC 1) Rodzaj sterowania, zakres pracy, czas ruchu oraz inne funkcje można parametryzować przy użyciu oprogramowania PC-Tool lub przyrządu MFT-H. 20

23 Akcesoria mechaniczne Akcesoria do siłowników liniowych Zamocowanie obrotowe Stal ocynkowana, z gwintem M8 bez spr. powr. Typ PLN LH SH Z-DS Łącznik M8 do SH Ze stali ocynkowanej, zawiera: obrotowe zamocowanie kompensujące siły boczne z gwintem wewnętrznym M8 podwójną śrubę zabezpieczającą zacisk zabezpieczający, sprężyna ze stali fosforanowanej Z-KS Łącznik M6 do LH Ze stali ocynkowanej, zawiera: obrotowe zamocowanie kompensujące siły boczne z gwintem wewnętrznym M6 podwójną śrubę zabezpieczającą zacisk zabezpieczający, sprężyna ze stali fosforanowanej Z-KS

24 Siłowniki obrotowe LU..A 3 Nm Z kablem połączeniowym, do przepustnic o powierzchni do ok. 0,6 m 2 Profilowany 8 mm / 10 mm* / 12 mm Zamknij/Otw./3-punkt. analogowe analog., MFT 24 V AC / DC 230 V AC 24 V AC / DC 230 V AC 24 V AC / DC LU24A LU230A LU24A-SR LU230ASR LU24A-MF Kąt obrotu nieograniczony nieograniczony Ogranicznik kąta obrotu bez bez mechaniczne mechaniczne mech.+ elek. Programowalne 1) PLN Akcesoria do siłowników obrotowych Zacisk montażowy do LU...A Zakres regulacji zacisku mm kołek zabezpieczający przed obrotem oraz śruby w zestawie Typ PLN K-LU Ogranicznik kąta obrotu Stal nierdzewna, skala ZDB-LU Profilowany adapter osi, 10 x 10 mm Do siłowników LU..A Opakowanie 20 sztuk ZF10-LUA 8.00 Dane techniczne Czas ruchu - silnik 150 s / 360 / stały Ręczne obracanie stałe przy użyciu przycisku Połączenia Długość kabla PCV = 1m Klasa ochronności IP 54 Dane techniczne 3-punktowe Sterowanie analogowe Sterowanie Zakres pracy Sygnał sprzężenia zwrotnego sterowanie Zamknij/Otwórz / 3-punktowe V DC V DC V DC 1) Rodzaj sterowania, zakres pracy, czas ruchu oraz inne funkcje można parametryzować przy użyciu oprogramowania PC-Tool lub przyrządu MFT-H. 22

25 Akcesoria elektryczne Pozycjoner bez spr. powr. ze spr. powr. Typ PLN TM..A LM..A NM..A SM..A GM..A TF LF AF Regulator zakresu nastawy do montażu na ścianie Nastawialny, elektroniczny ogranicznik kąta obrotu - min./maks. tylko do...-sr,...-mf,..-mp SBG Pozycjoner do montażu na ścianie % Wybierany zakres pracy DC V lub DC V SGA Pozycjoner do wbudowania % Wybierany zakres pracy DC V lub DC V SGE Pozycjoner do montażu tablicowego % Wybierany zakres pracy DC V lub DC V SGF Wskaźnik położenia bez spr. powr. ze spr. powr. Typ PLN TM..A LM..A NM..A SM..A GM..A TF LF AF Cyfrowy wskaźnik położenia do montażu tablicowego %, wymiary panela przedniego 72x72 mm Zakres pracy DC V tylko do...-sr,...-mf,...-mp ZAD Akcesoria Parametryzowanie, przyrządy, oprogramowanie oraz inne akcesoria przedstawiono w rozdziale 8 na stronie

26 Uwagi 24

27 Ochrona przeciwpożarowa i oddymianie Dodatkowe zabezpieczenie przy użyciu zautomatyzowanych klap odcinających: siłowniki konwencjonalne oraz z komunikacją cyfrową, jak również rozwiązania do sterowania i ciągłego dozorowania Instalacje z klapami oddymiającymi do skutecznej ochrony ludzi: konwencjonalne siłowniki oraz rozwiązania do sterowania i ciągłego dozorowania Przykład: Klapy odcinające oraz wentylacji pożarowej z siłownikami. Ochrona przeciwpożarowa Ochrona przeciwpożarowa ludzi i mienia znajdujących się w budynkach to jedno z najważniejszych zadań stojących przed inwestorami, projektantami, wykonawcami i użytkownikami budynków. Zintegrowanie najnowocześniejszych technologii czujników (czujek dymu) pozwala na wczesne wykrycie dymu i zamknięcie klap przeciwpożarowych. Oddymianie Podczas groźnych pożarów największe niebezpieczeństwo dla ludzi znajdujących się w zagrożonej strefie stanowi rozprzestrzenianie się dymu. Skuteczne instalacje oddymiające są zdolne usunąć duże ilości trujących dymów z zagrożonych stref, dzięki czemu drogi do ewakuacji ludzi oraz do prowadzenia akcji gaśniczej pozostają wolne od dymu. Sąsiadujące strefy są skutecznie chronione przez zamknięte klapy odcinające. A Szybkie lokalizowanie źródła pożaru Zamknięcie klap odcinających zapobiega przenoszeniu się ognia oraz dymu poprzez system kanałów powietrznych. Toksyczne dymy są usuwane przez instalację oddymiającą, dopływ świeżego powietrza ułatwia akcję ewakuacyjną oraz pozwala na uformowanie się warstwy wolnej od dymu, a tym samym opóźnia rozgorzenie pożaru. B Odgrodzenie sąsiednich stref pożarowych Zamknięte klapy wentylacji pożarowej odgradzają pożar w tym obszarze. Klapy odcinające z siłownikami mogą wytworzyć w tych obszarach nadciśnienie. C Zapobieganie przedostawaniu się dymu do dróg ewakuacyjnych Nadciśnieniowa instalacja przeciwdymowa zabezpiecza korytarze i klatki schodowe przed wnikaniem dymu. D Zabezpieczenie pomieszczeń z urządzeniami wentylacyjnymi Klapy wentylacji poż. skutecznie zapobiegają rozprzestrzenianiu się dymu w instalacjach z obiegiem powietrza, centralnymi regulatorami przepływu powietrza oraz systemem rozgałęzionych kanałów. 25

28 Ochrona przeciwpożarowa / oddymianie - konwencjonalne oraz sterowanie SBS(E) Control System wykrywania i sygnalizacji pożarów System zarządzania budynkiem otwarte / zamknięte Zamknij/Otwórz Zamknij/Otwórz / Test otwarte / zamknięte Awaria Konwencjonalnie Klapy odcinające Klapy wentylacji pożarowej Klapy odcinające Klapy wentylacji pożarowej Maks. 8 przewodów na klapę, okablowanie o topologii 4 przewody na klapę, okablowanie o topologii gwiazdy gwiazdy 3 punkty danych na klapę, dowolna liczba klap 1 punkt danych dla maks. 9 klap odcinających / 6 klap wentylacji pożarowej, dodatkowe raportowanie awarii Ochrona przeciwpożarowa - urządzenia do sterowania i monitorowania Typ PLN Aparat sterujący z komunikacją do klap odcinających, 24 V AC Steruje i monitoruje 1 klapę, 2 kontrolki LED (stan), 1 kontrolka LED (awaria), 3 zestyki przekaźnika Połączenia: gniazdo przekaźnikowe ZSO-11 (patrz akcesoria) Gniazdo do BKS24-1B 11-stykowe, przekaźnikowe BKS24-1B ZSO Aparat sterujący z komunikacją do klap odcinających, 24 V AC Steruje i monitoruje maks. 9 klap, 2 kontrolki LED (stan), 9 kontrolek LED (awaria), 2 zestyki przekaźnika, sterowanie strefą, alarmy zbiorcze, listwa zaciskowa BKS24-9A Oddymianie - urządzenia do sterowania i monitorowania Aparat sterujący z komunikacją do klap wentylacji pożarowej, może sterować i monitorować maks. 6 klap, 2 kontrolki LED (status), 6 kontrolek LED (awaria) 5 zestyków przekaźnika, sterowanie strefą, alarmy zbiorcze Połączenia: listwy zaciskowe Typ PLN BKSE

29 Ochrona przeciwpożarowa - komunikacja cyfrowa System wykrywania i sygnalizacji pożarów System zarządzania budynkiem Rozwiązanie oparte na indywidualnych elementach Rozwiązanie systemowe 3 Klapy odcinające Klapy odcinające Zwiększona funkcjonalność klap, dowolna topologia Zwiększona funkcjonalność klap, dowolna topologia Adresowanie przy użyciu narzędzi LonWorks (adres w module BKN), dowolna liczba klap Łatwe adresowanie (adres w siłowniku), dowolna liczba klap Klapy z siłownikami Dostarczane producentom przeciwpożarowych klap odcinających. Niektóre produkty nie są dostępne ze względu na wymagania norm krajowych. Przykład systemu ochrony przeciwpożarowej MONICO MONICO - Gotowy system do monitorowania oraz sterowania klapami odcinającymi Zastosowanie Sterowanie oraz monitorowanie klap odcinających w małych i średnich budynkach Zalety Całościowe rozwiązanie pod klucz Przyszłościowa inwestycja Automatyczne, okresowe sprawdzanie działania wszystkich podłączonych klap odcinających Wstępnie zdefiniowany scenariusz sterowania Szczegółowe informacje zamieszczono w katalogu Szyna/Integrowanie systemów/narzędzia 27

30 Uwagi 28

31 Regulacja przepływu powietrza VAV Systemy grzewcze, wentylacyjne i klimatyzacyjne Systemy ze zmiennym przepływem powietrza (VAV) do zapewniania komfortu w poszczególnych pomieszczeniach: siłownik, czujnik ciśnienia oraz regulator w jednym, kompaktowym urządzeniu lub jako oddzielne elementy ekonomiczna integracja z systemami sterowania łatwa i szybka diagnostyka objętościowego przepływu powietrza pełne rozwiązania do pomieszczeń oraz systemy regulacji objętościowego przepływu powietrza (VAV) VAV-Compact: kompaktowy, inteligentny, z interfejsem komunikacyjnym VAV-Compact jest jednostką zawierającą siłownik, czujnik ciśnienia oraz regulator, dzięki czemu pokrywa około 80% wszystkich zastosowań w systemach VAV. Kompaktowe urządzenie gwarantuje bardzo dużą precyzję regulacji objętościowego przepływu powietrza. Inteligentne sterowanie siłownikiem ułatwia monitorowanie oraz integrację z systemem szyny sterowania. Firma Belimo oferuje serię VAV-Universal zawierającą różnorodne kombinacje siłowników, czujników ciśnienia i regulatorów do regulowania ciśnienia w sekcjach lub do zastosowań w atmosferze korozyjnej lub przy zapyleniu. Oprogramowanie VAV PC-Tool Wizualizacja objętościowego przepływu powietrza VAV PC-Tool to specjalnie opracowane oprogramowanie służące, między innymi do wyświetlania informacji o objętościowym przepływie powietrza, jak również długoterminowych wykresów pracy regulatorów (VAV-Trend). Przenośny komputer z zainstalowanym oprogramowaniem można podłączyć do szafy sterowniczej lub bezpośrednio do specjalnego gniazda diagnostycznego regulatora VAV-Compact lub pomieszczeniowego regulatora CR. Dzięki temu można znacznie uprościć rozruch, diagnostykę oraz zbieranie danych. Pomieszczeniowy regulator temperatury CR24: Pełne rozwiązania systemowe Dzięki regulatorom pomieszczeniowym z serii CR24 można realizować pełne rozwiązania do pomieszczeń. Ze względu na technologię, funkcjonalność oraz obsługę, sterowane mikroprocesorowo urządzenia są idealnie dostosowane do współpracy z oferowanymi przez Belimo siłownikami do przepustnic, boksami VAV oraz zaworami. Stanowią one część całościowego systemu umożliwiającego realizowanie ekonomicznych, autonomicznych rozwiązań regulujących warunki w poszczególnych pomieszczeniach oraz zmniejszających zużycie energii. 29

32 Regulacja przepływu powietrza VAV System zarządzania budynkiem DDC Regulator DDC z szyną MP DDC Konwencjonalnie Bezpośrednie podłączanie Bezpośrednie podłączanie VAV-Compact VAV-Universal Bezpośrednio do szyny MP Bezpośrednio do sieci LON Niedrogie, kompleksowe rozwiązanie z dynamicznym czujnikiem ciśnienia różnicowego. Niedrogie, kompleksowe rozwiązanie z dynamicznym czujnikiem ciśnienia różnicowego. Rozwiązanie do systemów ze zmiennym przepływem objętościowym powietrza, z dynamicznym czujnikiem ciśnienia różnicowego lub z zewnętrznym, statycznym czujnikiem ciśnienia różnicowego, do mediów agresywnych i zanieczyszczonych. Szyna MP pozwala na łatwe i bezpośrednie łączenie siłowników Belimo i regulatorów VAV wyposażonych w odpowiednie interfejsy. Aktualna lista urządzeń DDC z interfejsem szyny MP jest dostępna na stronie Sieć LON pozwala na łatwe i bezpośrednie łączenie siłowników Belimo i regulatorów VAV wyposażonych w odpowiednie interfejsy. VAV-Compact VAV Universal dynamiczny VAV-Compact VAV-Compact LMV-D2-MP Reg. z czujn. ciśnienia LMV-D2-MP LMV-D2LON NMV-D2-MP VRD2 NMV-D2-MP NMV-D2LON SMV-D2-MP VRD2-L SMV-D2-MP LHV-D2-MP Siłownik NM24A-V SM24A-V LF24-V AF24-V LHV-D2-MP VAV Universal statyczny VAV Universal Regulator Regulator VRP-M VRP VRP-M VRP-STP Statyczny czujnik ciśnienia Statyczny czujnik ciśnienia VFP-100 VFP-100 VFP-300 VFP-300 VFP-600 VFP-600 Siłownik Siłownik NM24A-V-ST NM24A-V-ST NM24A-V NMQB24-SRV-ST NMQB24-SRV-ST SM24A-V LF24-V AF24-V 30 Dane techniczne mogą ulec zmianie.

33 VAV-Control System zarządzania budynkiem DDC/PLC/IRC DDC/PLC/IRC Rozwiązanie z łączem Rozwiązanie z łączem Rozwiązania systemowe oraz do pomieszczeń z optymalizatorem VAV Nastawa MP1 zajętość pomieszczenia 4 EIB/Konnex poprzez łącze LonMark poprzez łącze Optymalizowanie zużycia energii Łatwe integrowanie siłowników wyposażonych w interfejs szyny MP z sieciami EIB przy użyciu łącza UK24EIB Łatwe integrowanie siłowników wyposażonych w interfejs szyny MP z sieciami LON przy użyciu łącza UK24LON Funkcja optymalizowania mocy wentylatorów w systemach ze zmiennym lub stałym przepływem objętościowym realizowana przy użyciu optymalizatora prędkości wentylatora firmy Belimo. Stosując dodatkowo pomieszczeniowy regulator temperatury CR można zapewnić idealną równowagę energetyczną w pojedynczych pomieszczeniach. Łącze Łącze MP - LonWorks UK24LON Łącze MP - Konnex UK24EIB VAV-Compact LMV-D2-MP NMV-D2-MP SMV-D2-MP LHV-D2-MP VAV Universal Regulator VRP-M Statyczny czujnik ciśnienia VFP-100 VFP-300 VFP-600 Siłownik NM24A-V-ST NMQB24-SRV-ST Regulator prędkości wentylatora COU24-A-MP Pomieszczeniowy regulator temperatury CR24-B.. VAV-Compact LMV-D2-MP NMV-D2-MP SMV-D2-MP LHV-D2-MP VAV Universal Regulator VRP-M Statyczny czujnik ciśnienia VFP-100 VFP-300 VFP-600 Siłownik NM24A-V-ST NMQB24-SRV-ST Dane techniczne mogą ulec zmianie. 31

34 Regulatory temperatury do VAV CR24-B1 CR24-B2 CR24-B2E CR24-B3 Przegląd funkcji regulatorów CR24-B.. Zasilanie 24 V AC / 50/60 Hz Zastosowanie / zakres temperatur - Pomieszczeniowy regulator temperatury (do montażu w strefie klimatyzowanej) - Nastawa (zakres regulacji C) Elementy obsługowe (tylko CR24-B..) - Przełącznik trybu pracy: AUTO ECO MAX - Pokrętło do modyfikowania nastawy: ± 3 K Wejścia (liczba) Oszczędzanie energii - Gotowość ( Stand-by ) 1) - Przełączanie 1) 2) - Kasety klimatyzacyjne z monitorowaniem punktu rosy i przełączaniem 2) - Wentylowanie - Boost 2) - Zewnętrzny czujnik temperatury (ograniczenie CR24-B2E ZUL) - Zewnętrzne modyfikowanie nastawy ( V) Wyjścia (liczba) wyjście V dla regulatora VAV Belimo lub do przełączania 3) - wyjście V dla regulatora Belimo VAV - Wyjście ogrzewania 3-punktowe stopnie mocy nagrz. elektrycznej lub zamykanie/otwieranie zaworu nagrz. wodnej - Wyjście ogrzewania lub chłodzenia, przełączanie V 4) Funkcje - Charakterystyka sterowania: P P P P / PI - Tryb uruchomieniowy z symulacją sygnału wyjściowego oraz sekwencji - Diagnostyka regulatora VAV poprzez zintegrowane gniazdo PC - Montaż natynkowy w gnieździe podtynkowym lub natynkowym Kolor obudowy pokrywa: biały RAL 9003 PLN PLN PLN PLN CR24-A1 CR24-A2 CR24-A2E CR24-A3 Przegląd funkcji regulatorów CR24-A.. Brak elementów obsługowych, pozostałe funkcje jak w regulatorach CR24-B.. PLN PLN PLN PLN ) Wejście Stand-by nie jest dostępne w trybie przełączanym (C/O), ani w aplikacjach regulatora ogrzewania, ponieważ jest przypisane do funkcji wejścia przełączającego (C/O). Jeśli w aplikacji C/O jest potrzebna funkcja gotowości, należy zastosować regulator CR24-B3. 2) Funkcja Boost nie jest dostępna w trybie przełączania ani w aplikacjach z kasetami klimatyzacyjnymi z monitorowaniem punktu rosy. Jest możliwe połączenie trybu przełączania oraz monitorowania punktu rosy. 3) Wyjście może być używane albo jako wspólne wyjście chłodzenia oraz ogrzewania w trybie przełączanym albo tylko jako wyjście chłodzenia lub ogrzewania. Funkcja gotowości nie jest dostępna w trybie przełączanym, ani w aplikacjach regulatora ogrzewania. 4) Wyjście może być używane albo jako wspólne wyjście chłodzenia oraz ogrzewania w trybie przełączanym albo tylko jako wyjście chłodzenia lub ogrzewania. 32
