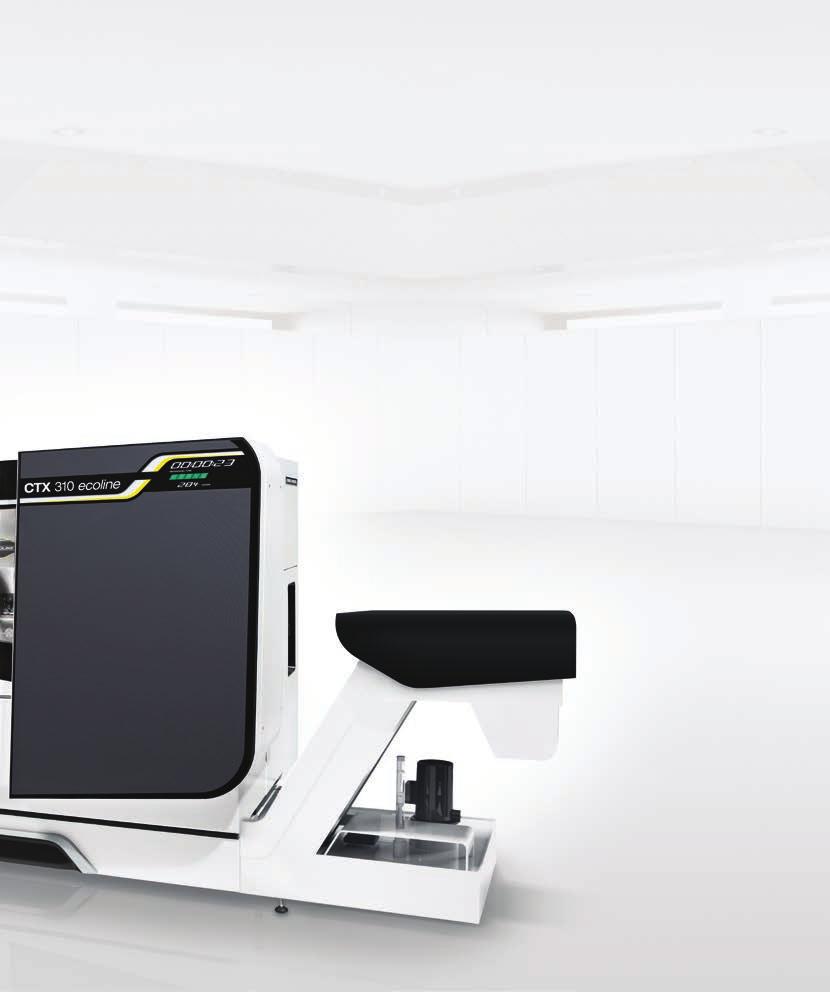

1 // SIMPLY MORE SUCCESS CTX ecoline

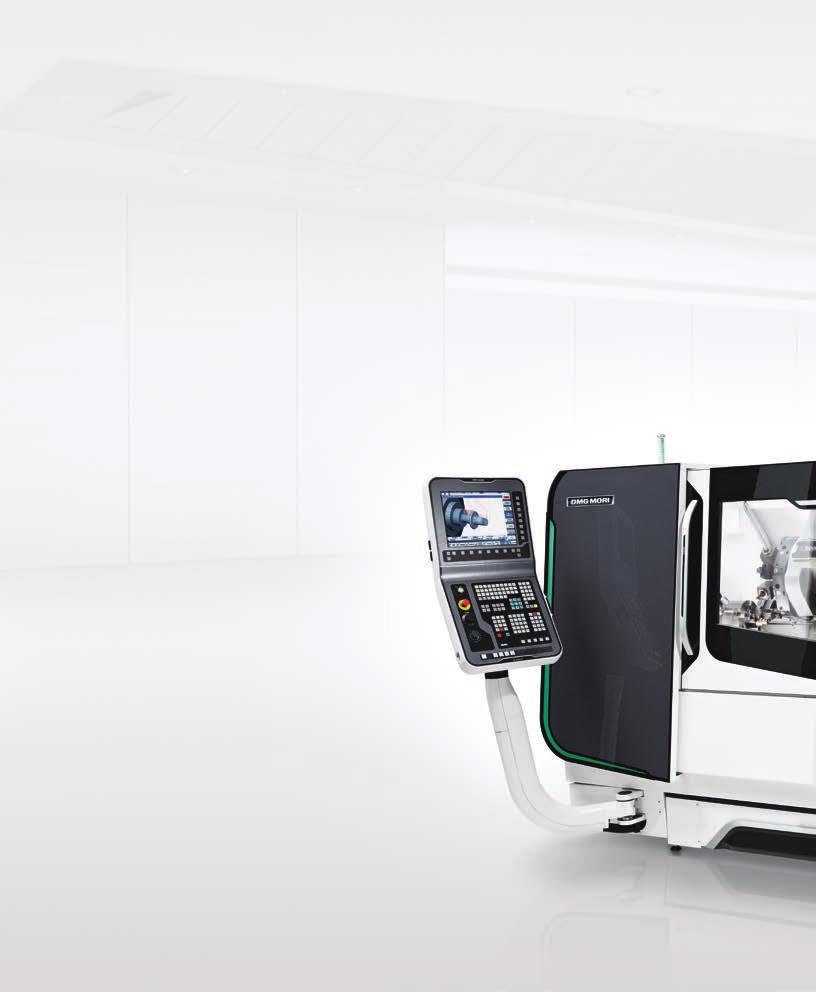

2 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne pewny sukces Obrabiarki serii CTX ecoline Nowa technika: szybsza głowica narzędziowa i posuw szybki 30 m/min. Nowoczesna tokarka sterowana numerycznie powinna być produktywna, elastyczna i prosta w obsłudze. Fakt, że te cechy nie muszą się wzajemnie wykluczać, potwierdzają nowe modele obrabiarek serii CTX ecoline. Prosty w obsłudze interface, pulpit obsługowy SLIMline z Operate 4.5, do wyboru ze sterowaniem SIEMENS 840D solutionline lub HEIDENHAIN CNC PILOT 640 sprawiają, że obrabiarki mogą być obsługiwane zarówno przez początkujących jak i profesjonalnych operatorów, zawsze z maksymalną wydajnością. Dodatkowo uzupełniliśmy naszą ofertę o tokarki z pulpitem obsługowym MAPPS IV ze sterowaniem MITSUBISHI. Nieważne, z jakim sterowaniem nasze tokarki gwarantują Państwu najszybszą drogę od rysunku do gotowego detalu, z wydajną obróbką dzięki nowej głowicy narzędziowej oraz nowoczesnym napędom z posuwem szybkim 30 m/min. Poza tym nowy, funkcjonalny design dba o optymalną przejrzystość procesów obróbkowych. 02 Większa przejrzystość! Lampa sygnalizacyjna LED + + Informuje o aktualnym statusie obróbki + + Zwiększa bezpieczeństwo procesu wytwarzania i efektywność obróbki Większy komfort obsługi! Pulpit obsługowy SLIMline trzeciej generacji + + Ergonomiczny pulpit obsługowy oferuje optymalny komfort obsługi + + Powierzchnie odporne na zarysowania są poza tym trwale chronione przed zużyciem Więcej zalet! LIGHTline + + Element świetlny identyfikujący markę + + Nowoczesne wzornictwo osłon zewnętrznych z wysoką ergonomią eksploatacji Najlepsza kontrola procesu obróbki! Szyby ochronne + + O 35 % większe szyby ochronne + + Optymalny wgląd do przestrzeni roboczej + + Optymalne oświetlenie przestrzeni roboczej dzięki zastosowaniu nowoczesnej lampy ledowej PLANONlight

3 1 2 Zalety + + Dynamiczny napęd wrzeciona pozycyjna głowica narzędziowa VDI 30 / 40*, w tym do 12 napędzanych narzędzi** 3 4 1: adapter, materiał: aluminium, wymiary: ø mm 2: pierścień redukcyjny, materiał: mosiądz, wymiary: ø mm 3: zamek bębenkowy, materiał: aluminium, wymiary: ø mm 4: dysza, materiał: stal, wymiary: ø mm + + Automatycznie przesuwny konik dba o najwyższą elastyczność obróbki + + Cyfrowe napędy i prowadnice liniowe we wszystkich osiach gwarantują wysoką dynamikę i najwyższą dokładność obróbki + + Największy wybór sterowań: 15"-pulpit obsługowy SLIMline z Operate 4.5 ze sterowaniem SIEMENS 840D solutionline lub HEIDENHAIN CNC PILOT 640; 10,4"-TFT-monitor dla pulpitu obsługowego MAPPS IV*** ze sterowaniem MITSUBISHI + + DMG SMARTkey + + DMG Netservice * dane dotyczą, ** opcja, *** dostępne dla Więcej informacji o obróbce! Nowy wyświetlacz PROGRESSline Produkcja pod kontrolą + + Cyfrowy wyświetlacz czasu obróbki i liczby wykonanych sztuk z graficznym wskazaniem zaawansowania procesu Nowy design! Powierzchnie hightech + + Z materiałów odpornych na zarysowania + + Proste w utrzymaniu powierzchnie optymalnie nadają się do codziennej produkcji

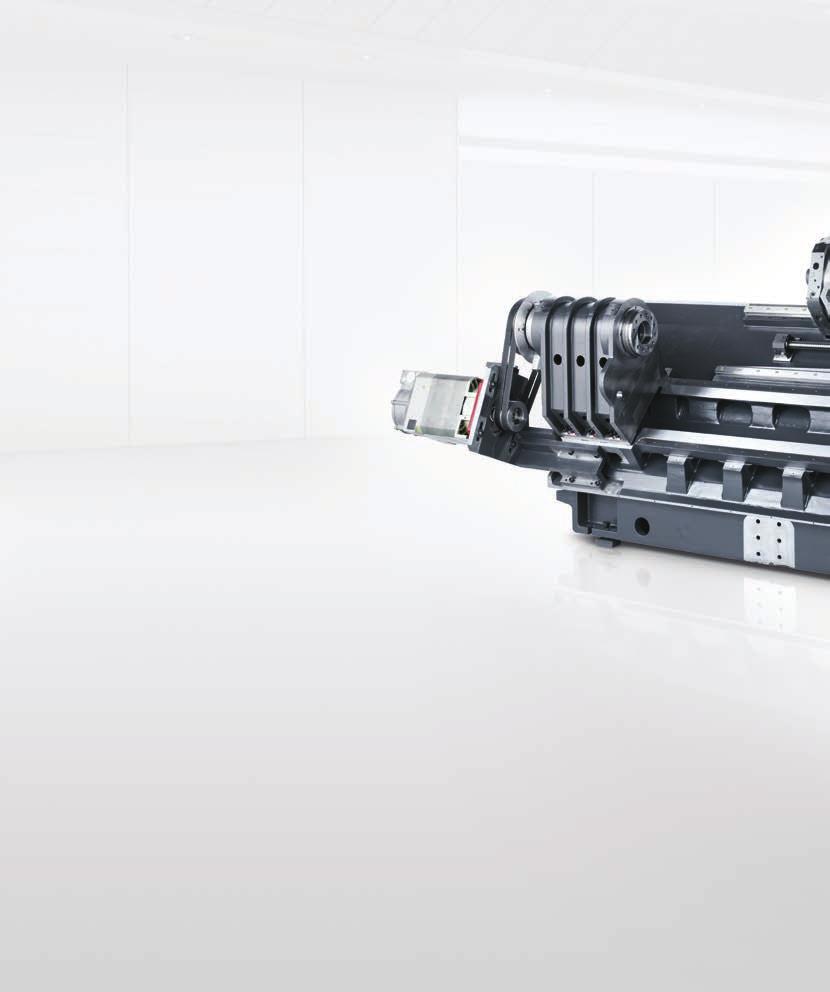

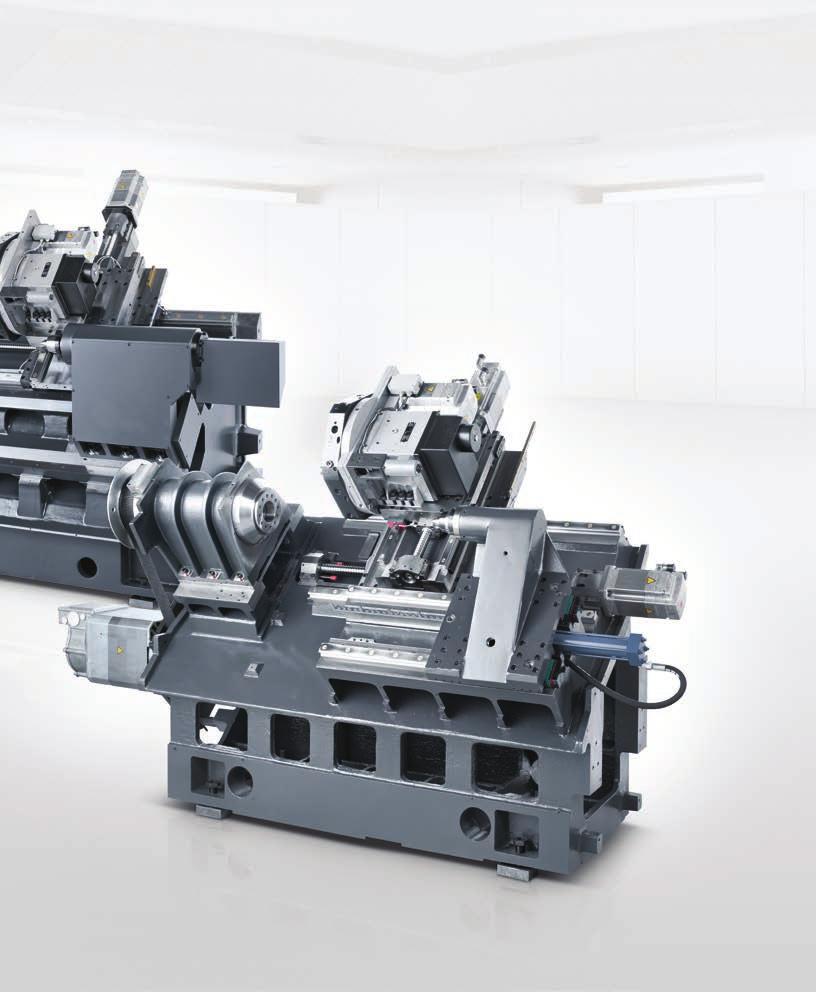

4 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne 1 Głowica narzędziowa VDI 30 / Wyposażona w 12 stacji narzędziowych, wszystkie pod napędzane narzędzia* 2 Przesuwny konik + + Do obróbki wałków 3 Prowadnice liniowe + + W osi X i Z większa dynamika obrabiarki 6 Łoże z 4 prowadnicami + + Kompaktowe łoże o nachyleniu 45 z odlewu żeliwnego. Prowadnice liniowe i konstrukcja z czterema prowadnicami pozwala na bezkolizyjny ruch konika. Osłona prowadnicy osi Z zwiększa bezpieczeństwo procesów wytwarzania i trwałość obrabiarki. * opcja 4 Przelot wrzeciona + + ø 51 mm / ø 65 mm* ø 76 mm / ø 90 mm* Oś Z 5 Dynamiczny napęd wrzeciona + + 5,8 sek., czas rozbiegu + + 9,5 sek., czas rozbiegu Obrabiarki serii CTX ecoline Stabilne łoże z precyzyjnym wrzeciennikiem i prowadnicami liniowymi. Obrabiarki serii CTX ecoline bazują na zoptymalizowanym, sztywnym, odpornym na drgania łożu. W celu spełnienia wymogów produkcji przekładnie śrubowo-toczne najwyższej jakości zostały połączone z kulkowymi prowadnicami liniowymi. Dynamiczne, 4-krotnie ułożyskowane wrzeciono główne obydwu tokarek, z dużym przelotem dba o wyjątkową dokładność i dużą trwałość. Gdyby jednak nastąpiła awaria wrzeciona, serwis DMG MORI dokona szybkiej i niedrogiej naprawy. Konik sterowany numerycznie dba o elastyczność obróbki, a niskie i ekonomiczne zużycie energii pozwala na osiągnięcie dodatkowych oszczędności.

5 1 Max. przelot nad łożem mm ø 330 ø 680 Max. średnica toczenia mm ø 200 ø 465 Droga przesuwu w osi Z mm Przelot wrzeciona mm ø 51 / ø 65* ø 76 / ø 90* Moc napędu (40 / 100 % ED) kw (AC) 16,5 / / 22 Max. moment obrotowy (40 / 100 % ED) Nm 166,5 / / 420 Średnica uchwytu zaciskowego mm ø 210* ø 250* / ø 315* * opcja Oś X 2 1 Oś X Oś Z 5 3 6

6 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne 06 Większe możliwości! Szybkie złącze USB do transferu programów tworzonych na zewnątrz. Większa przejrzystość! Monitor 15"-TFT z symulacją obróbki detalu 3D prosta kontrola procesu obróbki na ekranie. Większy komfort! Klawiatura Full-ASCII gwarancją szybkiego tworzenia opisów w programie obróbki. Większa pamięć na programy! Rozszerzenie o 2 GB za pomocą karty CF w wersji standardowej. Większa różnorodność! Wszystkie cykle obróbkowe dostępne są w wersji standardowej.

7 MAPPS IV ze sterowaniem MITSUBISHI + + System obsługowy MAPPS IV z konsolą sterowania i Windows Frontend-PC + + Symulacja obróbki 3D prosta kontrola programu + + Automatyczna funkcja programowania dialogowego w standardzie + + Tryb pracy DNC umożliwia wykorzystanie zewnętrznych pamięci do przechowywania programów + + Transfer programów poprzez serwer MORI SEIKI z zewnętrznego PC + + Wyświetlanie danych i funkcja notatnika z dostępem do instrukcji obsługi, rysunków i tekstów + + Pionowe przyciski softkeys mogą być używane jako przyciski opcji lub klawisze skrótów szybkie wyświetlanie danych wybranych przez użytkownika Pulpit obsługowy SLIMline z Operate 4.5 Ze sterowaniem SIEMENS 840D solutionline z ShopTurn w wersji standardowej i DMG SMARTkey + + Monitor 15"-TFT z przejrzystym design + + Nowa generacja oprogramowania, intuicyjne prowadzenie operatora: od rysunku do gotowego detalu + + Symulacja obróbki detalu 3D + + Programowanie warsztatowe + + Duży zasób cykli obróbkowych, jak gwintowanie bez oprawki kompensującej, frezowanie wolnych konturów w wersji standardowej + + Pamięć na programy NC: 5 MB i dodatkowo 2 GB na karcie CF + + 1,5-krotnie szybszy czas przetwarzania bloku

8 Obrabiarki serii CTX ecoline Wyposażenie sterowania Pulpit obsługowy SLIMline z Operate 4.5 ze sterowaniem SIEMENS 840D solutionline Pulpit obsługowy SLIMline ze sterowaniem HEIDENHAIN CNC PILOT 640 Pulpit obsługowy MAPPS IV ze sterowaniem MITSUBISHI Monitor kolorowy, 15"-monitor kolorowy, 15"-monitor kolorowy, 10,4"-monitor Ochrona dostępu DMG SMARTkey DMG SMARTkey hasło dostępu Programowanie DIN, ShopTurn DIN, smart.turn, opcjonalnie TurnPlus DIN, CAPS Symulacja symulacja obróbki detalu 3D symulacja obróbki detalu 3D symulacja obróbki detalu 3D Pamięć na programy 5 MB + 2 GB 2 GB 50 MB + 6 GB Czas przetwarzania bloku 1,5 ms 1,5 ms 2 ms Interface USB, Ethernet USB, Ethernet USB, Ethernet Wsparcie programowania instrukcja programowania online instrukcja programowania online instrukcja programowania online Zewnętrzne programowanie SINUTRAIN DATAPILOT MORI-AP Operate 4.5 ze sterowaniem SIEMENS 840D solutionline HEIDENHAIN CNC PILOT 640 MAPPS IV wersja standardowa, opcja SLIMline HEIDENHAIN CNC PILOT 640 i DMG SMARTkey + + Monitor 15"-TFT z przejrzystym design + + Komfortowe programowanie z nową klawiaturą Full-ASCII + + Czas przetwarzania bloku w wersji standardowej: 1,5 ms + + Pamięć na programy: 2 GB na karcie CF + + Programowanie warsztatowe ze wsparciem graficznym + + Szybkie złącze transferu danych dla programów tworzonych poza obrabiarką

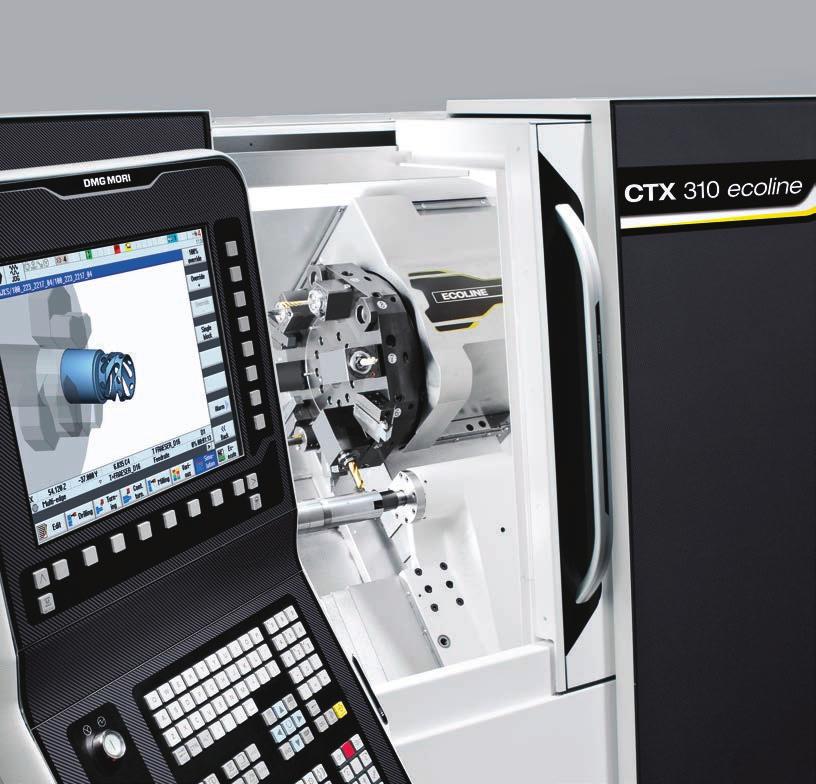

9 Obrabiarki serii CTX ecoline Sterowania z nowoczesną powierzchnią obsługową: SLIMline. Niezależnie od preferencji, ECOLINE oferuje Państwu najnowocześniejsze sterowania. Pulpit obsługowy SLIMline, do wyboru z Operate 4.5 ze sterowaniem SIEMENS 840D solutionline lub HEIDENHAIN CNC Pilot 640 umożliwia programowanie zarówno tekstu niezaszyfrowanego jak i szybkie programowanie cykli. Praktyczna klawiatura i monitor z przejrzystym menu gwarantują prostą obsługę. Dzięki komfortowemu monitorowi 15"-TFT z dużą rozdzielczością można wykonać wstępną symulację obróbki 3D szybko i bezpiecznie! Poza tym pulpit obsługowy SLIMline został wykonany z aluminium eloksalowanego, które jest odporne na zarysowania. Naszą ofertę uzupełniliśmy również o pulpit obsługowy MAPPS IV ze sterowaniem MITSUBISHI. Właśnie tak wyglądają dzisiaj nowoczesne i odpowiedzialne miejsca pracy! Większe bezpieczeństwo! DMG SMARTkey indywidualna autoryzacja operatora z nadawaniem praw dostępu dla różnych osob, wg ich umiejętności. Większy komfort! Ergonomiczne stanowisko pracy z elastycznym pulpitem obsługowym SLIMline, dla operatorów o wzroście od 1,60 m do 1,95 m. Optymalny serwis! Dzięki DMG MORI Messenger, poprzez lub sms otrzymujecie Państwo informacje o aktualnym stanie obrabiarki. Nasz DMG Service Agent ECOLINE informuje Państwa na bieżąco o koniecznych naprawach i konserwacjach oraz jest wsparciem podczas wykonywania tych czynności.

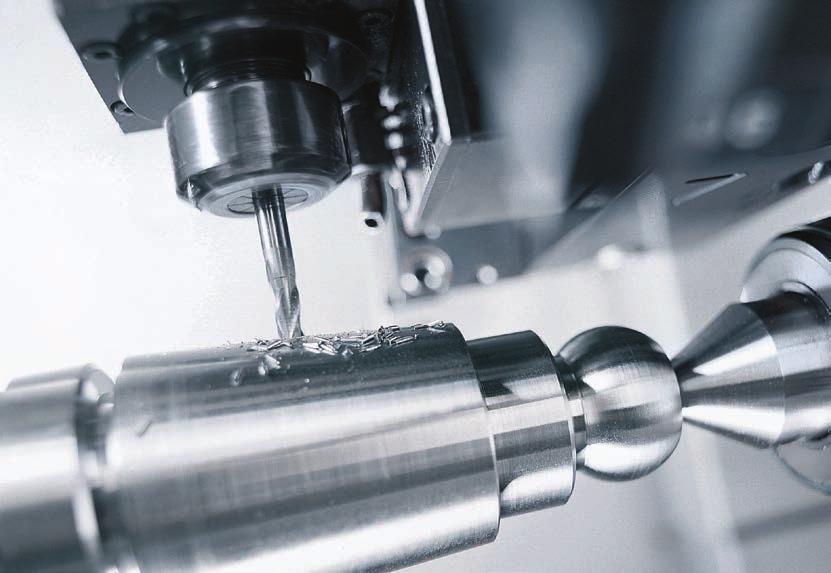

10 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne 1 2 NOWOŚĆ: głowica narzędziowa MST (MORI SEIKI tool) (1) + + Rozszerzone portfolio oferowanych produktów + + Głowica narzędziowa z oprawką narzędziową MST 40 (MORI SEIKI tool) 1: narzędzie MST 40 (MORI SEIKI tool) to toczenia 2: napędzane narzędzia MST 40 (MORI SEIKI tool) z 5,8 kw / 12 Nm, przy 40 % ED i obr/min (2) (1) dostępne tylko z MAPPS IV, (2) opcja NOWOŚĆ // Głowica narzędziowa (3) (3) dostępność: CTX 310 / 510 ecoline V1 (opcja), V3 (wersja standardowa) + + Głowica narzędziowa VDI 30 / VDI 40 z techniką synchroniczną i 12 napędzanymi narzędziami + + Czas obrotu głowicy o 2 pozycje (30 ) w 0,4 sekundy + + Zacisk hydrauliczny umożliwia wysokie obciążenia w procesie toczenia + + Prosta obróbka frezarska dzięki opcjonalnie dostępnemu przesuwowi osi Y ±60 mm (dotyczy tylko )

11 Konik + + Żeliwny konik z kłem obrotowym MK4 + + Oddzielny cylinder hydrauliczny Konik + + Automatyczny zacisk na prowadnicach ślizgowych łoża + + Hydrauliczny zacisk na prowadnicy liniowej 11 Wrzeciono główne + + Przeniesienie napędu za pomocą wielorowkowej przekładni pasowej + + Stabilność i niskie koszty utrzymania + + Przelot wrzeciona: ø 51 (ø 65 (2) ) mm Wrzeciono główne + + Symetryczna budowa wrzeciennika gwarancją termicznej stabilności + + Przelot wrzeciona: ø 76 (ø 90 (2) ) mm (2) opcja (2) opcja Charakterystyka napędu głównego Charakterystyka napędu głównego Wrzeciono główne Wrzeciono główne Moment obrotowy (Nm) Moc (kw) Moment obrotowy (Nm) Moc (kw) ,5 kw 40% ED 11 kw 100% ED 166,5 Nm 40% ED 112,1 Nm 100% ED , , kw 40% ED 22 kw 100% ED 630,6 Nm 40% ED 420,4 Nm 100% ED Prędkość obrotowa (obr/min) Prędkość obrotowa (obr/min)

12 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne nieograniczone możliwości Obrabiarki serii CTX ecoline Niezwykła różnorodność i najlepsza jakość. Faktem jest, że uniwersalne tokarki nowej generacji posiadają wszystkie zalety nowego design i wyposażone są w unikalne, nowoczesne sterowania. Na każdym kroku wyróżniają się również niezwykłą wydajnością. Konstrukcja zarówno jak i jest kontynuacją znanej i sprawdzonej niemieckiej inżynierii. Jednym z przykładów jest zastosowanie cyfrowych napędów hightech i bardzo stabilnych prowadnic liniowych we wszystkich osiach, co jest gwarancją optymalnej prędkości i dynamiki oraz bardzo precyzyjnych wyników obróbkowych, także bardziej zaawansowanych procesów. 12 Pakiety opcji Pakiet do obróbki pręta + + Transporter wiórów + + Separator detali dla elementów do ø mm oraz max. masie do 3 kg kolorowa lampa sygnalizacyjna + + Złącze pod podajnik pręta 1 2 Pakiet produkcyjny + + Transporter wiórów kolorowa lampa sygnalizacyjna Pakiet do ustawiania narzędzi + + Sonda pomiarowa (ręczna) + + Transporter wiórów kolorowa lampa sygnalizacyjna Pakiet automatyzacji + + Elektryczne przyłącze robota + + Automatycznie otwierane drzwi + + Automatyczne płukanie szczęk Pakiet tropikalny + + Aktywny agregat chłodzący w szafie sterującej + + Dodatkowy wentylator w pulpicie obsługowym 1: separator detali (element pakietu do obróbki pręta) 2: obróbka z zastosowaniem konika i podtrzymki + + Chłodzenie oleju hydrauliki

13 Szybka droga do celu Tokarki CTX ecoline umożliwiają wzrost pro duktywności do 40 %. Obrabiarki serii CTX ecoline Opcje 13 Pistolet na chłodziwo 5 bar Ciśnienie różnicowe mechanizmu zacisku Oś Y: ±60 mm Hydrauliczny cylinder zaciskowy Sonda do pomiaru narzędzi w przestrzeni roboczej Pompa chłodziwa 12 bar 8 wolnych funkcji M dla sterowania SIEMENS MAPPS IV ze sterowaniem MITSUBISHI Automatyczne drzwi Wyciąg mgły olejowej Uchwyty tulejkowe Tulejki zaciskowe do uchwytu 3-szczękowy uchwyt hydrauliczny Zestaw ECOLINE Clamping-Kit Komplet twardych lub miękkich szczęk Komplet narzędzi Cylinder zaciskowy z przelotem wrzeciona ø 65 mm Cylinder zaciskowy z przelotem wrzeciona ø 90 mm Bezpośredni system pomiaru drogi w osi X / Z Hydrauliczna podtrzymka z zakresem ø mm DMG Powertools (DMG Service Agent ECOLINE, DMG MORI Messenger) dostępne

14 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne Obrabiarki serii CTX ecoline Najwyższa jakość dla najbardziej wymagających. Motto ECOLINE najlepsza jakość w atrakcyjnych cenach odnosi się zarówno do obrabiarek jak i ich wyposażenia. Różnorodna oferta opcji i usług serwisowych wspiera użytkowników obrabiarek w ich codziennej pracy i gwarantuje wzrost produktywności. Wysoka jakość została zapewniona dzięki zastosowaniu optymalnych standardów jakości produkcji. Produkcja obrabiarek ECOLINE wyróżnia się montażem taśmowym ze stanowiskami pracy wyposażonymi w monitory. 14 Jakość obrabiarki + + Konstrukcja sprawdzona w praktyce + + Komponenty znanych i sprawdzonych dostawców godzinny test jakości + + Pomiar laserowy / pozycjonowanie osi jako standardowa kontrola + + Znak CE jako standard obrabiarek Jakość produkcji + + Zoptymalizowane i zestandaryzowane procesy dzięki koncepcji montażu taśmowego + + Stanowiska pracy wyposażone w monitory gwarantują wysoki poziom jakości i wspierają jednocześnie końcową kontrolę podczas montażu + + Efektywny łańcuch przepływu materiału + + Innowacyjność dzięki wewnętrznemu procesowi pomysłów usprawnień z systemem nagród + + System zabezpieczenia jakości w każdej fabryce + + Certyfikaty ISO w zakładach produkcyjnych

15 przez cała dobę! Obrabiarki serii CTX ecoline Serwis ECOLINE gwarancją długiego użytkowania obrabiarki! 15 Nieważne czy nawiążecie Państwo z nami kontakt osobisty poprzez serwis hotline DMG MORI 24 / 7, czy oczekujecie skutecznej diagnozy przez DMG Netservice lub szybkiego wsparcia serwisu przez naszych wykwalifikowanych techników serwisu, czy potrzebujecie ekspresowej wysyłki oryginalnych części zamiennych ECOLINE oferuje Państwu know-how największego na świecie producenta obrabiarek. Zalety + + Szybka dostępność technika serwisu dzięki sieci serwisu o zasięgu światowym + + Maksymalna bliskość do klientów dzięki lokalnym spółkom serwisowym + + Bezpłatny serwis hotline 24 / 7: nasi eksperci często rozwiązują Państwa problemy przez telefon! + + Rozwiązywanie problemów online za pomocą DMG Netservice + + Zapobiegawcze konserwacje i testy funkcjonalności przeprowadzane przez naszych ekspertów + + Oryginalne części zamienne, bezpośrednio od producenta maksymalne bezpieczeństwo procesów produkcyjnych

16 Zalety obrabiarek Obrabiarka i technika Sterowanie Opcje / jakość i serwis Dane techniczne Obrabiarki serii CTX ecoline Dane techniczne 16 Przestrzeń obróbkowa Max. przelot nad łożem mm Przelot nad suportem mm Max. średnica toczenia mm ø 200 ø 465 Droga przesuwu w osi X mm 182,5 300 Droga przesuwu w osi Z mm Posuw szybki (X / Z) m/min 30 / / 30 Napęd główny Końcówka wrzeciona mm 140h5 220h5 Max. średnica obrabianego pręta mm ø 51 / ø 65* ø 76 / ø 90* Średnica czopa przedniego łożyska mm Uchwyt zaciskowy mm Moc napędu (40 / 100 % ED) kw 16,5** / 11** 33** / 22** Max. moment obrotowy (40 / 100 % ED) Nm 166,5** / 112** 630** / 420** Max. prędkość obrotowa obr/min Głowica narzędziowa Liczba gniazd narzędziowych z tego liczba gniazd z napędzanymi narzędziami Mocowanie (VDI) mm Moc napędu (40 % ED) przy obr/min kw 8,4** 8,4** Max. moment obrotowy (40 % ED) Nm Max. prędkość obrotowa obr/min Konik Zakres ruchu konika mm Pinola konika Mk 4 5 Max. siła docisku konika dan Prowadnice Przekładnia śrubowo-toczna osi X / Z (D P) mm Waga obrabiarki Bez transportera wiórów kg Z transporterem wiórów kg Sterowanie Pulpit obsługowy SLIMline z Operate 4.5 ze sterowaniem SIEMENS 840D solutionline Pulpit obsługowy SLIMline ze sterowaniem HEIDENHAIN CNC PILOT 640 MAPPS IV ze sterowaniem MITSUBISHI * opcja, ** dane techniczne dotyczą sterowania SIEMENS 840D solutionline, wersja standardowa, opcja DMG MORI recommends

17 Plany ustawienia i przestrzeń robocza z transporterem wiórów Widok z przodu Widok z góry (4.228) (4.312) (5.320) (870) (1.487) z transporterem wiórów Widok z przodu Widok z góry (4.665) (870) (1.487) (710) (677) (1.015) Obszar zakłóceń Obszar zakłóceń max. ø 16 ø 470 ø 410 ø 340 max. ø 540 ø 106 max. ø 32 ø 310 ø 146 max. ø 20 max. posuw ø 680 ø ø 516 ø 370 ø 178 ø 470 max. ø 40 79,5 ø ø ,5 VDI ø 120 ø 295 VDI ø wykonanie specjalne ø ø X = 182,5 22,5 max. ø ,5 droga przesuwu w osi X = 300 2,5 2 max. zakres toczenia ø 465 max. obrót ø 680

18 Przestrzeń robocza Przestrzeń robocza 34 PRAGATI V1 / SAUTER V3 550 Droga przesuwu 455 8,5 PRAGATI V1 / SAUTER V Droga przesuwu w osi Z SAUTER V1 17,5 SAUTER V1 VDI 30 ø 340 Droga przesuwu w osi X 182,5 ø ø ,5 ø ,5 ø ø 220 ø ø ø ,5 Droga przesuwu w osi X , Droga konika Droga przesuwu ,5 581 Średnica toczenia, średnica obrabianego pręta, wymiary detali Obrabiarki serii CTX ecoline oferują w wersji standardowej max. średnicę toczenia 465 mm i średnicę obrabianego pręta ø 76 mm (dot. ), co jest doskonałą bazą do toczenia większych detali. Dzięki opcjonalnie dostępnej podtrzymce w połączeniu ze stabilnym konikiem możliwa jest obróbka detali o masie do 600 kg. Jako opcja dostępny jest również przelotowy mechanizm zacisku z przelotem pręta ø 65 lub ø 90 mm. ø 200 mm ø 51 mm ø 65* mm Przesuw osi Z 455 mm ø 465 mm ø 76 mm ø 90* mm Przesuw osi Z mm * opcja

19 Dane skrawania Wydajna obróbka Prędkość skrawania m/min Prędkość posuwu mm/obr 0,3 0,3 Głębokość skrawania (promieniowa) mm 3 7 Materiał C45 C45 Wiertło Prędkość skrawania m/min Prędkość posuwu mm/obr 0,1 0,12 Średnica narzędzia mm Ø 38 Ø 54 Materiał C45 C45 Narzędzie tokarskie wykańczające Prędkość obrotowa obr/min Prędkość posuwu mm 0,1 0,1 Okrągłość µm 0,93 2,36 Promień naroża narzędzia mm R 0,4 R 0,4 Materiał AL AL
