1 Ślepe ukosowanie -import modelu 3D. Program SigmaNEST, obsługujący niemal każdy proces cięcia blach, wyposażony jest w funkcjonalności dedykowane procesom ukosowania. Maszyny umożliwiające wychylenie głowicy pozwalają na cięcie faz, czyli cięcie pod kątem nieprostopadłym do powierzchni materiału. Ukosowanie nie musi przebiegać wzdłuż całej krawędzi części lecz tylko na jej określonym odcinku. Tego typu ukosowanie nazywamy ślepym. SigmaNEST umożliwia wykrycie ukosowania części zamodelowanych w programach do projektowania 3D, w trakcie ich importu oraz zaprojektowanie części z ukosowaniem bezpośrednio z poziomu programu. W najnowszym newsletterze opisany zostanie proces importu modelu 3D ze ślepym ukosowaniem. (Rys. 1. Widok modelu prezentującego ślepe ukosowanie). Rys.1. Widok modelu prezentującego ślepe ukosowanie

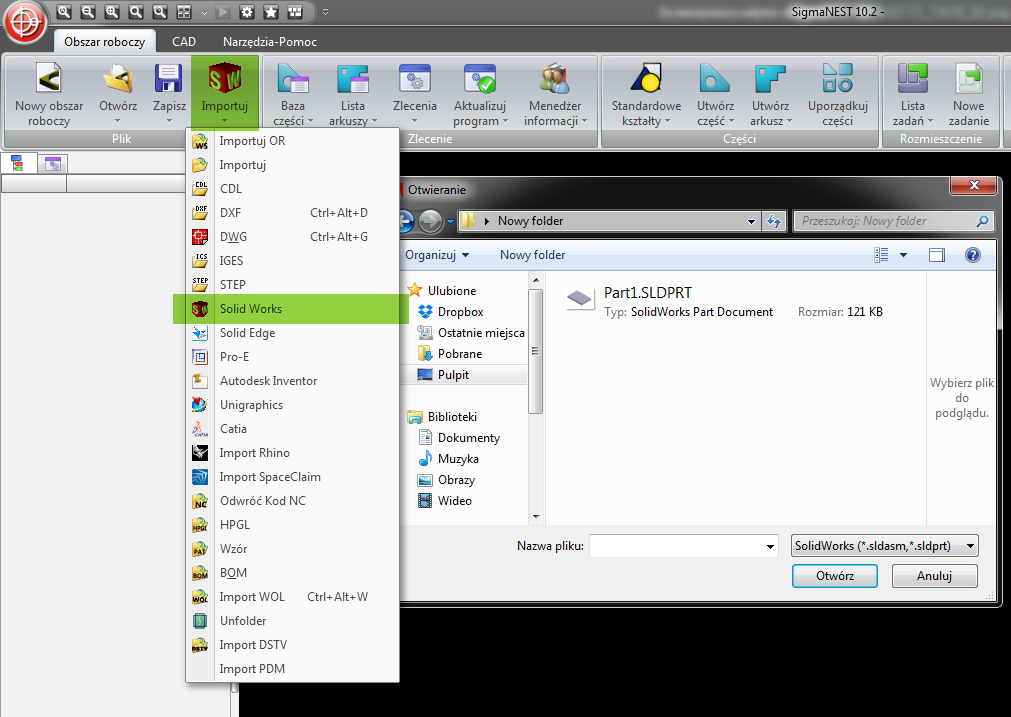

2 W celu zaimportowania części z zamodelowanym fazowaniem konieczne jest wybranie opcji [Importuj SolidWorks ], a następnie odnalezienie jej lokalizacji na dysku. Dla części z fazowaniem importowanych w wersji 10 programu, możemy skorzystać z interaktywnego mapowania. (Rys.2. Import części zamodelowanej w programie SolidWorks.) W oknie mapowania SolidCAD należy zaznaczyć opcję [Rozpoznawania ukosów]. Dla części bez fazowania funkcję tę można odznaczyć. Dzięki temu zwiększymy prędkość importu. Jeśli nie chcesz za każdym razem zaznaczać tej funkcjonalności możesz zapisać wprowadzone ustawienia jako szablon mapowania interaktywnego i nadać mu nazwę np. "ukosowanie". (Rys.3. Okno interaktywnego mapowania SolidCAD). Rys.2. Import części zamodelowanej w programie SolidWorks

3 Rys.3. Okno interaktywnego mapowania SolidCAD. Jeśli jesteś użytkownikiem starszej wersji SigmaNEST przed zaimportowaniem części fazowanej przejdź do okna [Konfiguracji], do zakładki [3D Import], a następnie do [Zaawansowanych]. Zaznacz opcję [ Rozpoznawania ukosów]. (Rys.4. Widok okna konfiguracji z zaznaczoną opcją Rozpoznawania ukosów). Po zatwierdzeniu przyciskiem [OK] wszelkich zmian dokonanych w oknie interaktywnego mapowania część zostanie wprowadzona do obszaru roboczego SigmaNEST. W oknie [Parametrów części] należy sprawdzić czy właściwa maszyna, posiadająca możliwości cięcia z ukosowaniem, została wybrana do naszego procesu. (Rys.5. Widok okna Parametrów części).

4 Rys.4. Widok okna konfiguracji z zaznaczoną opcją Rozpoznawania ukosów. Rys.5. Widok okna Parametrów części. Rys.6. Widok zakładki Trybu części z rozwiniętą listą Ukosowania.

5 W kolejnym kroku należy przejść do zakładki [Trybu części]. W panelu [Zaawansowane NC Tryb części] należy rozwinąć listę ukosowania i zaznaczyć opcję [Przesuń oznaczenia ukosów]. (Rys.6. Widok zakładki Trybu części z rozwiniętą listą Ukosowania). Dzięki tej opcji wyświetlone zostaną wszystkie wykryte przez SigmaNEST oznaczenia dla faz zamodelowanych w części. (Rys. 7. Widok części po włączeniu opcji Przesuwania oznaczeń ukosów). Jeśli nałożymy ścieżkę NC do części, wyświetlą się różne pętle w jej narożnikach oraz miejsca ułożenia palnika dla procesu ukosowania części. Jak widać na rysunku poniżej ślepe ukosowanie znajduje się po prawej stronie części. (Rys.8. Części po nałożeniu ścieżki NC w Trybie części.) Jeśli chcesz, aby miejsca początkowe i końcowe wpaleń oraz kierunki cięcia były widoczne na części po nałożeniu ścieżki cięcia przejdź do okna Atrybutów i w zakładce [Główne] zaznacz opcję [Pokaż atrybuty elementów]. (Rys.9. Widok okna Atr.) Rys.7. Widok części po włączeniu opcji Przesuwania oznaczeń ukosów.

6 Rys.8. Części po nałożeniu ścieżki NC w Trybie części. Jeśli masz jakieś pytania dotyczące ślepego ukosowania, skontaktuj się z nami! Z przyjemnością odpowiemy na wszelkie pytania: mgr inż. Aleksandra Szpak, Konsultant techniczny SigmaNEST Rys.9. Widok okna Atrybutów.
