1 Co nowego w 2013? Version

2 Szereg funkcji optymalizacji i nasz nowy rdzeń CAD w hypercad -S dostępny w wersji 2013, wyróżnia się ze względu na fakt, iż po raz pierwszy możemy osiągnąć pełnię synergii między CAD i CAM. Dr. Josef Koch, CTO at OPEN MIND Technologies AG Wymagania systemowe: Windows XP, Windows Vista TM, Windows 7 (32/64 bit), napęd DVD Integracja CAD: hypercad, hypercad -S, Autodesk Inventor, SolidWorks Dostępne języki: De, En, Es, Fr, It, Nl, Cs, Pl, Ru, Sl, Ja, Ko, Zh-cn, Zh-tw

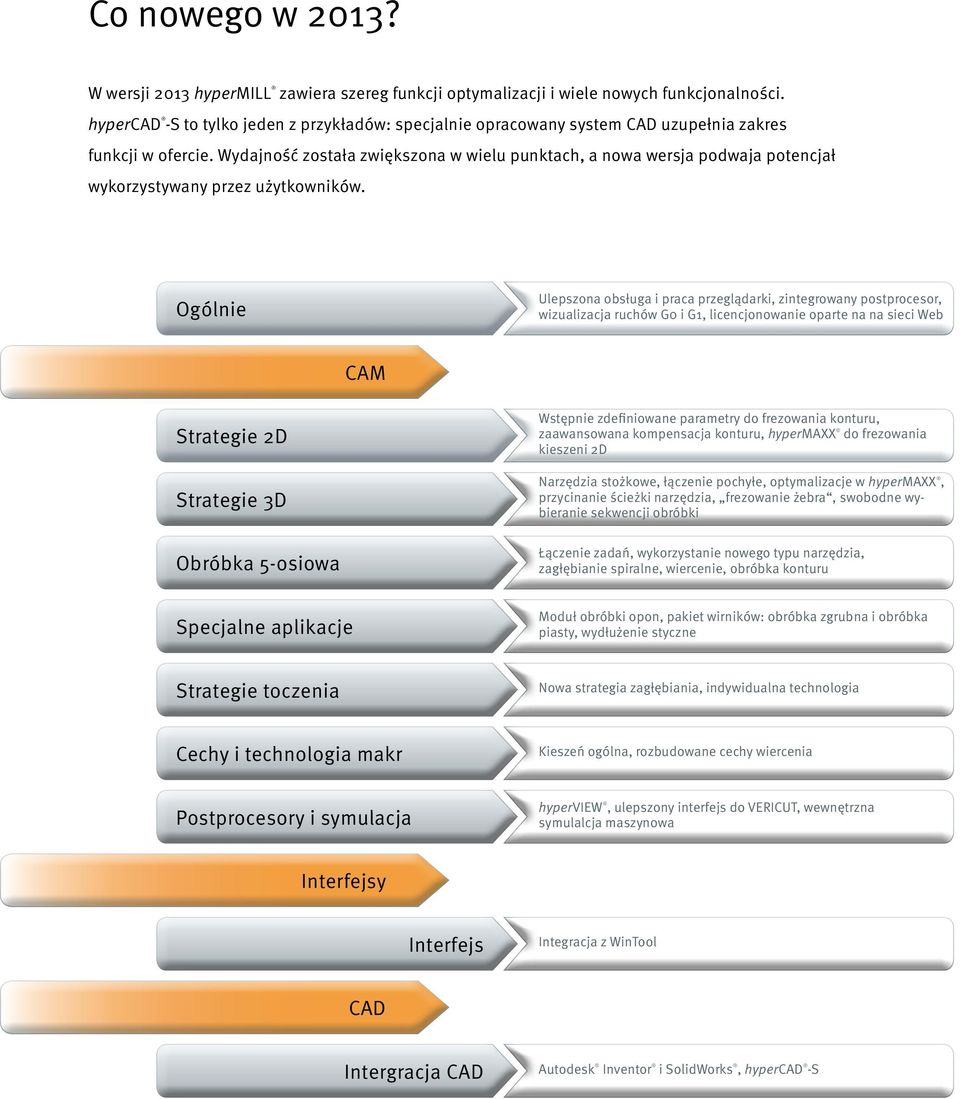

3 Co nowego w 2013? W wersji 2013 hypermill zawiera szereg funkcji optymalizacji i wiele nowych funkcjonalności. hypercad -S to tylko jeden z przykładów: specjalnie opracowany system CAD uzupełnia zakres funkcji w ofercie. Wydajność została zwiększona w wielu punktach, a nowa wersja podwaja potencjał wykorzy stywany przez użytkowników. Ogólnie Ulepszona obsługa i praca przeglądarki, zintegrowany postprocesor, wizualizacja ruchów G0 i G1, licencjonowanie oparte na na sieci Web CAM Strategie 2D Strategie 3D Obróbka 5-osiowa Wstępnie zdefiniowane parametry do frezowania konturu, zaawansowana kompensacja konturu, hypermaxx do frezowania kieszeni 2D Narzędzia stożkowe, łączenie pochyłe, optymalizacje w hypermaxx, przycinanie ścieżki narzędzia, frezowanie żebra, swobodne wybieranie sekwencji obróbki Łączenie zadań, wykorzystanie nowego typu narzędzia, zagłębianie spiralne, wiercenie, obróbka konturu Specjalne aplikacje Moduł obróbki opon, pakiet wirników: obróbka zgrubna i obróbka piasty, wydłużenie styczne Strategie toczenia Nowa strategia zagłębiania, indywidualna technologia Cechy i technologia makr Kieszeń ogólna, rozbudowane cechy wiercenia Postprocesory i symulacja hyperview, ulepszony interfejs do VERICUT, wewnętrzna symulalcja maszynowa Interfejsy Interfejs Integracja z WinTool CAD Intergracja CAD Autodesk Inventor i SolidWorks, hypercad -S

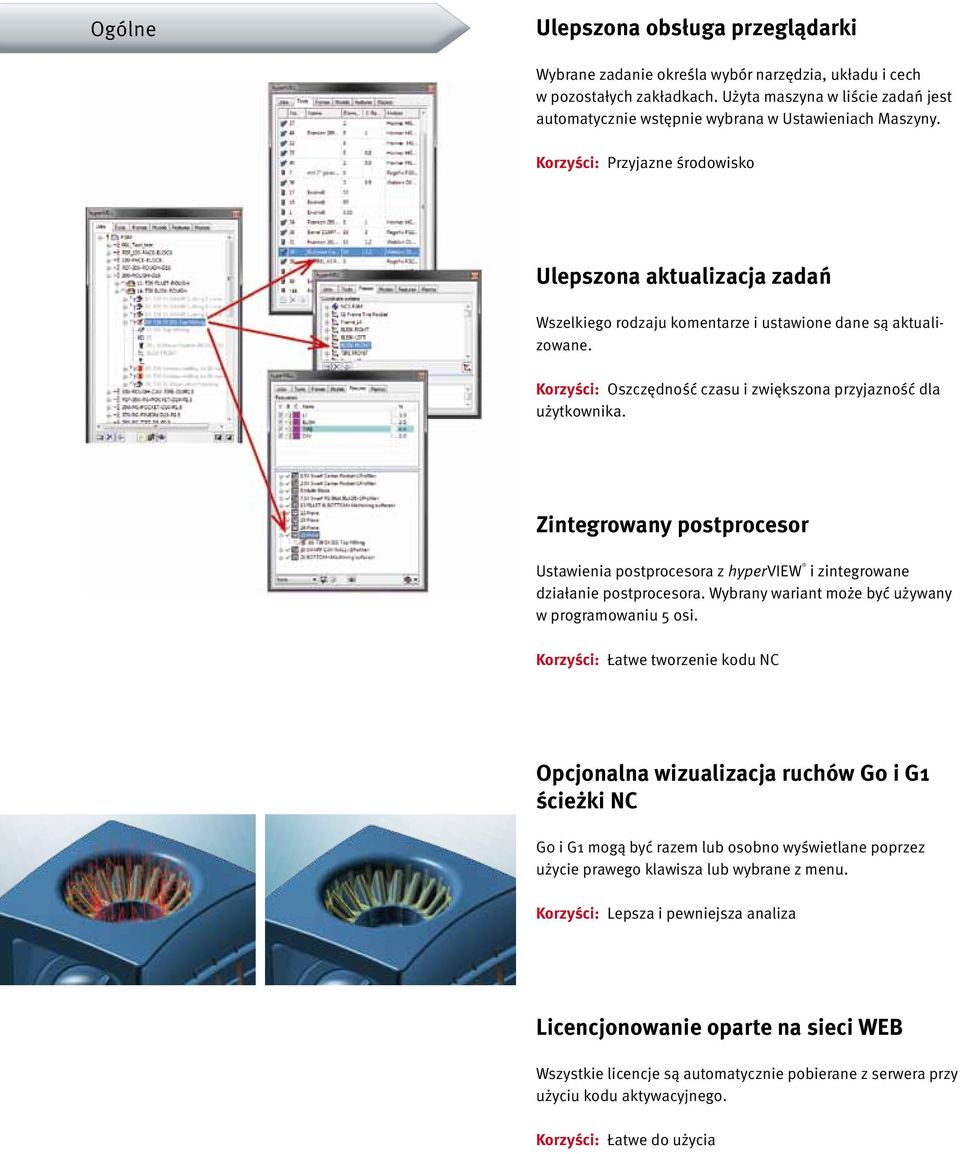

4 Ogólne Ulepszona obsługa przeglądarki Wybrane zadanie określa wybór narzędzia, układu i cech w pozostałych zakładkach. Użyta maszyna w liście zadań jest automatycznie wstępnie wybrana w Ustawieniach Maszyny. Korzyści: Przyjazne środowisko Ulepszona aktualizacja zadań Wszelkiego rodzaju komentarze i ustawione dane są aktualizowane. Korzyści: Oszczędność czasu i zwiększona przyjazność dla użytkownika. Zintegrowany postprocesor Ustawienia postprocesora z hyperview i zintegrowane działanie postprocesora. Wybrany wariant może być używany w programowaniu 5 osi. Korzyści: Łatwe tworzenie kodu NC Opcjonalna wizualizacja ruchów G0 i G1 ścieżki NC G0 i G1 mogą być razem lub osobno wyświetlane poprzez użycie prawego klawisza lub wybrane z menu. Korzyści: Lepsza i pewniejsza analiza Licencjonowanie oparte na sieci WEB Wszystkie licencje są automatycznie pobierane z serwera przy użyciu kodu aktywacyjnego. Korzyści: Łatwe do użycia

5 Strategie 2D Nowe, przedefiniowane parametry dla obróbki konturu Nowe parametry dają użytkownikom możliwość wywierania wpływu na kontrolę tolerancji frezowanego konturu na modelach 3D. W zależności od ustawień jest możliwe, aby zrekompensować wszelkie niedokładności projektu. Korzyści: Ulepszona kontrola dokładności. Zaawansowana kompensacja obróbki Ścieżki są badane pod kątem nagłej zmiany kierunku przed kompensacją konturu. W ramach kompensacji konturu i w przypadku krytycznych zmian konturu wstawiany jest mały promień przejścia. Korzyści: Łagodne, płynne ruchy.

6 Strategie 2D Highlight hypermaxx do frezowania kieszeni 2D hypermaxx (High Performance Cutting) jest szczególnie potężną strategią obróbki zgrubnej do hypermill. Przez obliczenie idealnie rozmieszczonych ścieżek frezowania i dynamiczne dostosowanie prędkości posuwu do istniejących warunków skrawania, zapewniamy najszybszy możliwy posuw i zmniejszamy zużycie narzędzia podczas obróbki. Korzyści: Znacznie większa trwałość narzędzia, radykalnie zmniejsza czas obróbki. Bazujący na Max: wysoka wydajność obróbki dla 2D, 3D oraz 5 osi Dynamicznie dostosowana prędkość posuwu w hypermaxx redukuje czas frezowania, zwiększa trwałość i przedłuża żywotność urządzenia. hypermaxx jest w pełni zintegrowany z hypermill i może być dostępny jako strategia optymalizacji frezowania kieszeni 2D, obróki zgrubnej 3D i 5-osiowej zgrubnej obróbki kształtowej. n Trwałość może być potrojona n Stałe obciążenie narzędzia i maszyny n Operacje obróbcze zawsze z frezowaniem wznoszącym n Bez ostrych krawędzi lub nagłych zmian kierunku frezowania n Nie wymaga dostosowania postprocesora

7 Strategie 3D Optymalizowana obróbka zgrubna 3D n Usuwany materiał jest precyzyjnie obliczony dzięki bardziej dokładnemu odwzorowaniu narzędzia stożkowego. Korzyści: Mniej resztek materiału. n Ulepszone wejście pochyłe zapewnia łagodniejsze zagłębianie w materiale. Korzyści: Wieksza trwałość narzędzia. n Dzięki nowej opcji w hypermaxx jest możliwość definiowania wielokrotnego naddatku dla obszarów obróbki. Korzyści: Zmniejsza pracochłonność projektowania i przygotowania programu. n hypermaxx umożliwia użytkownikom definiowanie posuwu dla ruchów podejścia i zagłębiania. Korzyści: Większa elastyczność. Nowa opcja w obróbce wykańczającej profilowej 3D Możliwe jest teraz docinanie ścieżki narzędzia do obszaru obróbki. Korzyści: Krótszy czas obróbki, zoptymalizowane ścieżki obróbki.

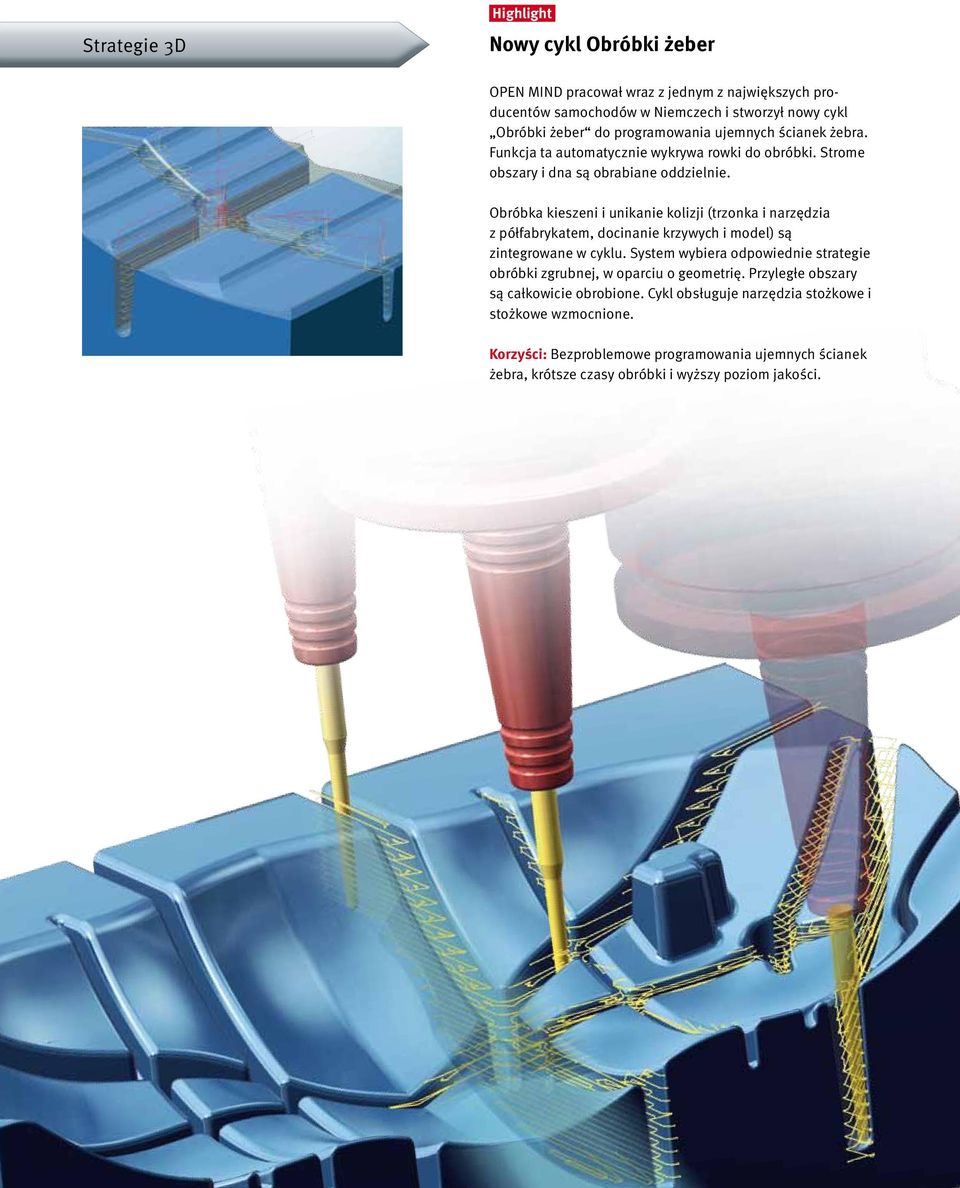

8 Strategie 3D Highlight Nowy cykl Obróbki żeber OPEN MIND pracował wraz z jednym z największych producentów samochodów w Niemczech i stworzył nowy cykl Obróbki żeber do programowania ujemnych ścianek żebra. Funkcja ta automatycznie wykrywa rowki do obróbki. Strome obszary i dna są obrabiane oddzielnie. Obróbka kieszeni i unikanie kolizji (trzonka i narzędzia z półfabrykatem, docinanie krzywych i model) są zintegrowane w cyklu. System wybiera odpowiednie strategie obróbki zgrubnej, w oparciu o geometrię. Przyległe obszary są całkowicie obrobione. Cykl obsługuje narzędzia stożkowe i stożkowe wzmocnione. Korzyści: Bezproblemowe programowania ujemnych ścianek żebra, krótsze czasy obróbki i wyższy poziom jakości.

9 Strategie 3D 3D Automatyczna obróbka resztek Jest możliwa dowolna zmiana kolejności obróbki dla gniazd i otwartych obszarów w celu ochrony narzędzia. Korzyści: Zwiękona trwałość narzędzia Obróbka 5 osi Łączenie zadań Funkcja łączenia zadań łączy w grupy cykle wykorzystujące to samo narzędzie w pojedynczym zadaniu. Półfabrykat jest aktualizowany, kiedy zadania są połączone, co pozwala uniknąć ewentualnej kolizji. Korzyści: Wysoki poziom bezpieczeństwa w odniesieniu do aktualnego modelu półfabrykatu. Redukcja szybkich, zbędnych ruchów oraz czasu obróbki.

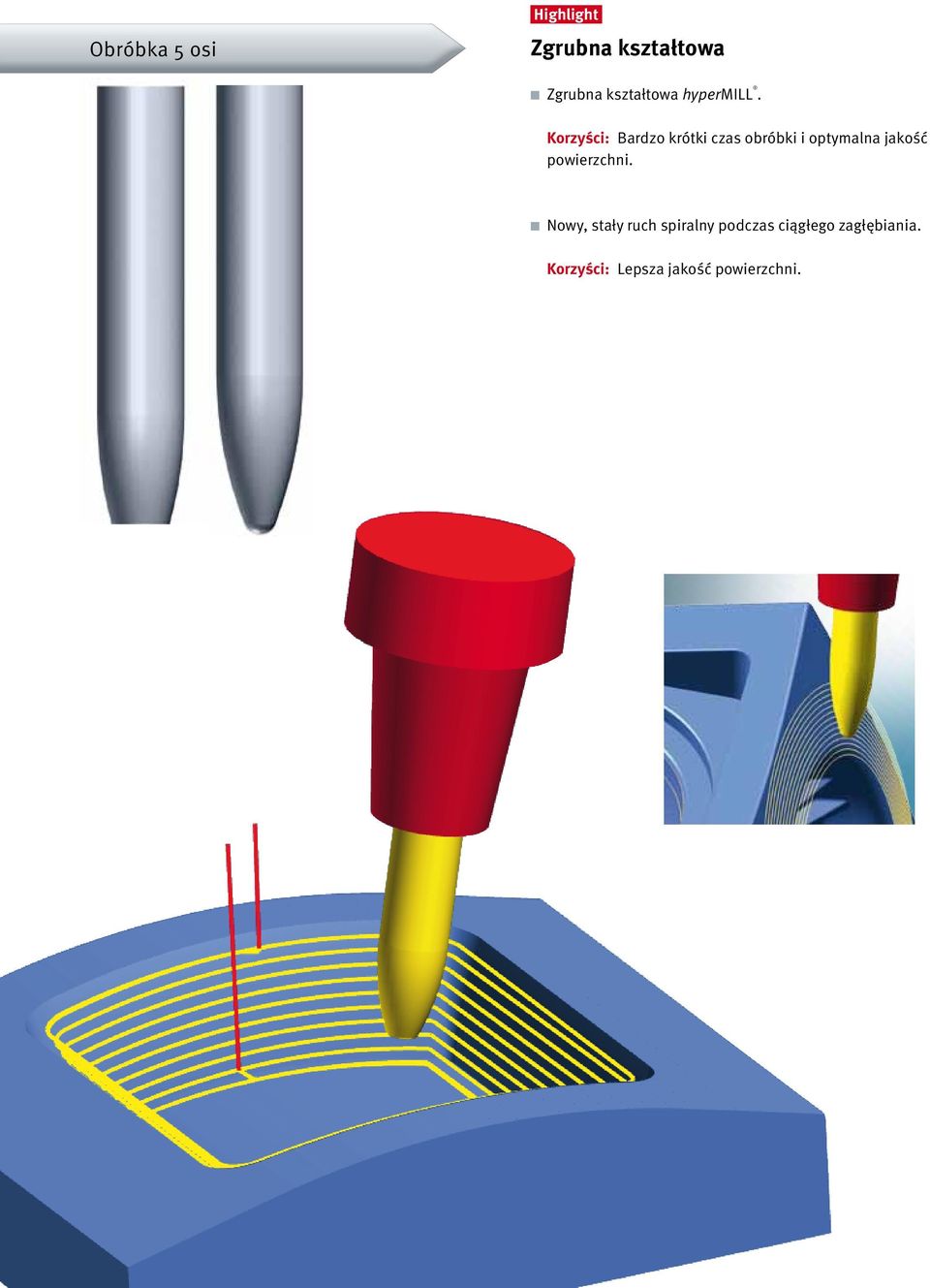

10 Obróbka 5 osi Highlight Zgrubna kształtowa n Zgrubna kształtowa hypermill. Korzyści: Bardzo krótki czas obróbki i optymalna jakość powierzchni. n Nowy, stały ruch spiralny podczas ciągłego zagłębiania. Korzyści: Lepsza jakość powierzchni.

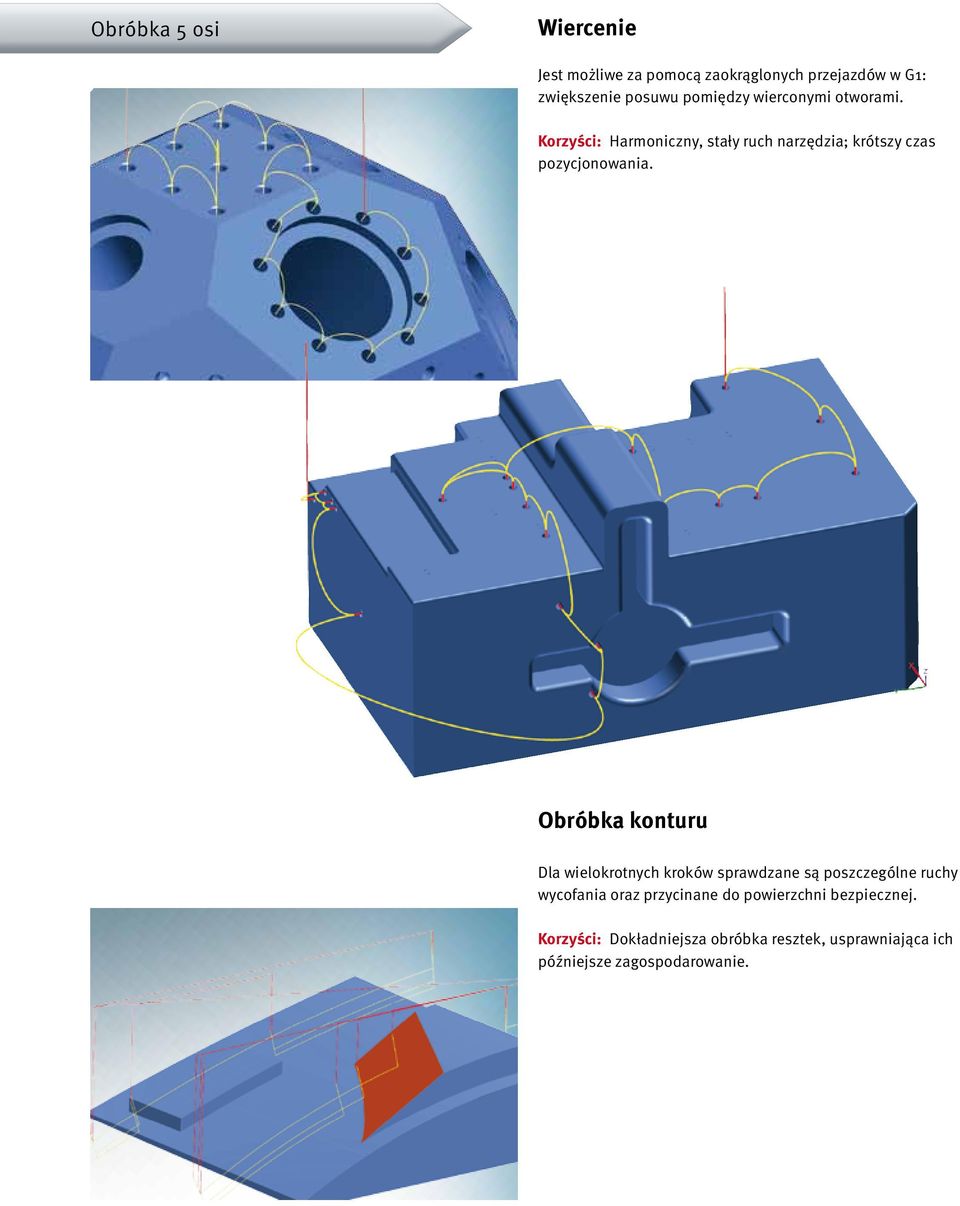

11 Obróbka 5 osi Wiercenie Jest możliwe za pomocą zaokrąglonych przejazdów w G1: zwiększenie posuwu pomiędzy wierconymi otworami. Korzyści: Harmoniczny, stały ruch narzędzia; krótszy czas pozycjonowania. Obróbka konturu Dla wielokrotnych kroków sprawdzane są poszczególne ruchy wycofania oraz przycinane do powierzchni bezpiecznej. Korzyści: Dokładniejsza obróbka resztek, usprawniająca ich późniejsze zagospodarowanie.

12 Aplikacje specjalne Highlight Moduł obróbki opon Moduł pozwala użytkownikowi na łatwe tworzenie projektów opon. Przeglądarka Opon i interfejs użytkownika zostały specjalnie opracowane do tworzenia oraz edycji definicji opon. Dla wielokrotnego bieżnika definicje opon mogą osiągać wysoki poziom złożoności i podobieństwa. Inteligentne, automatyczne funkcje ułatwiają szybkie programowanie indywidualnych poziomów lub poziomów połączonych w pary. Automatyczne programowanie segmentów pozwala na przycinanie, sortowanie i łączenie ścieżek narzędzia z monitorowaniem kolizji. Jest możliwe automatyczne wygenerowanie geometrii segmentu powierzchni przyciętych do segmentów podziału. Liczne specyficzne stratagie 5-osiowe dla obróbki bieżnika zapewniają maksymalną wydajność podczas obróbki form opon. Korzyści: Prosty interfejs dla systemów zewnętrznych; szybkie tworzenie definicji opony; bardzo proste programowanie indywidualnych poziomów; zoptymalizowane i bezpieczne programowanie segmentów; znaczące zredukowanie programowania i czasu obróbki.

13 Aplikacje specjalne Rozszerzenia pakietu 5 osi obróbki wirników Dla obróbki zgrubnej oraz piasty zostały wprowadzone gładkie łączenia między indywidualnymi ścieżkami narzędzia. Funkcja Wydłużenie styczne poprawia gładkie łączenia na krawędzi natarcia oraz spływu. Narzędzie można stycznie wycofać bezpośrednio z kieszeni, a odległości między ścieżkami są obliczone bliżej krawędzi spływu. Powoduje to skrócenie długości ścieżek. Korzyści: Przedłuża żywotność maszyny i skraca czas obróbki. Strategie toczenia Indywidualne wartości technologiczne Toczone kontury oraz rowki można podzielić oraz przypisać im indywidualne wartości technologiczne. Podgląd graficzny podkreśla indywidualną segmentację, a tym samym upraszcza programowanie. Korzyści: Uproszczone programowanie dla różnej jakości powierzchni oraz zwiększenie trwałości narzędzia. Nowa strategia zagłębiania Funkcja Zmiennego kroku pozwala na zwiększenie i zmniejszenie głębokości kroku podczas obróbki zgrubnej. Wartość kroku dla każdej obrabianej warstwy ma różne głębokości i w związku z tym, zmienny lokalny kontakt płytki. Wprowadzanie minimalnego i maksymalnego kroku głębokości pozwala uniknąć uszkodzenia narzędzia. Opcja kształtowego ruchu kątowego stale zmniejsza punkt styku między narzędziem, a materiałem obrabianym. Kąt jest automatycznie obliczany w zależności od wybranego konturu obróbki. Korzyści: Znaczące zwiększenie trwałości narzędzia.

14 Cechy i technologia makr Kieszeń ogólna Wszystkie typy kieszeni można zdefiniować za pomocą tylko jednej cechy. W ten sposób jedno makro może służyć do wszystkich typów kieszeni (kieszenie typu rowek, kieszenie przelotowe i kieszenie ślepe z wyspami). Korzyści: Bardziej przejrzyste bazy danych. Mniejsza ilość wymaganych makr. Nowe elementy dla cech wiercenia n Minimalne przesunięcie dla ukrytych otworów. Korzyści: Efektywne wykorzystanie inteligentnych makr. n Pogłębienie może być dodane później. Korzyści: Możliwość szybkiego i łatwego wprowadzenia kolejnych zmian. n Obszary robocze w ramach cechy mogą być definiowane tylko przy użyciu filtrów. Korzyści: Prosta obróbka.

15 Postprocesor i symulacja hyperview n Aplikacja została dostosowana do architektury 64-bitowej. Korzyści: Udoskonalona obsługa większej ilości danych. n Funkcja GoTo pozwala wstępnie wybrać blok NC. Korzyści: Rozszerzony interfejs użytkownika. n Właściwości zostały rozszerzone, aby umożliwić użytkownikom dostęp do informacji na temat prędkości posuwu, punktów początkowych i końcowych oraz numerów linii. Korzyści: Uproszczona analiza ścieżki narzędzia. Rozszerzony interfejs do VERICUT Możliwa jest definicja użytkownika bezpośrednio w interfejsie użytkownika, aby skonfigurować domyślną listę poprawek. Jest również możliwe indywidualne określenie pozycji komponentu na maszynie oraz położenia punktu zerowego. Korzyści: Wsparcie dla skomplikowanych maszyn, kinematyk i formatów NC. Są wspomagane nowe typy narzędzi, takie jak gwintowniki oraz frezy baryłkowe, jak i podprocedury. Położenie uchwytów mocowania może być być teraz automatycznie przejęte z hypermill. Korzyści: Zoptymalizowany transfer danych z hypermill.

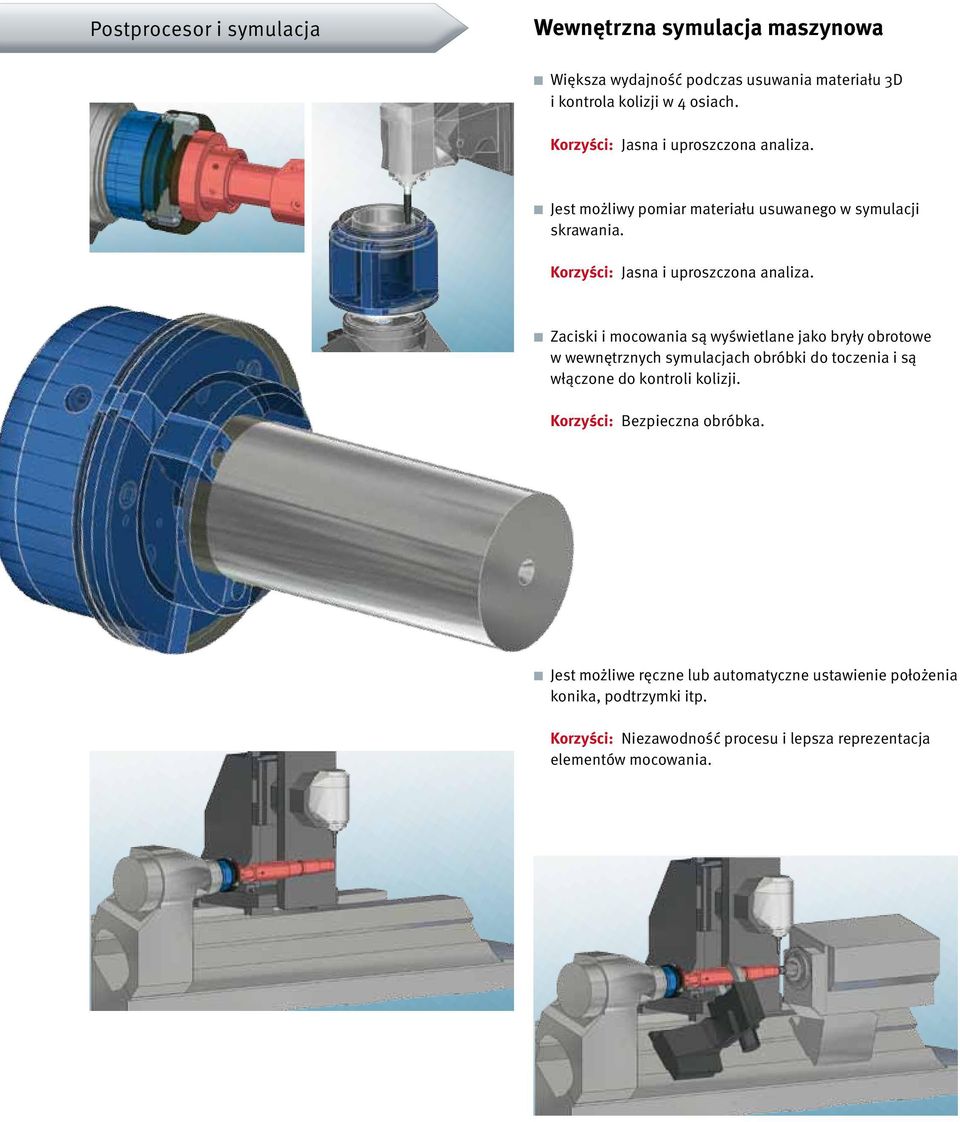

16 Postprocesor i symulacja Wewnętrzna symulacja maszynowa n Większa wydajność podczas usuwania materiału 3D i kontrola kolizji w 4 osiach. Korzyści: Jasna i uproszczona analiza. n Jest możliwy pomiar materiału usuwanego w symulacji skrawania. Korzyści: Jasna i uproszczona analiza. n Zaciski i mocowania są wyświetlane jako bryły obrotowe w wewnętrznych symulacjach obróbki do toczenia i są włączone do kontroli kolizji. Korzyści: Bezpieczna obróbka. n Jest możliwe ręczne lub automatyczne ustawienie położenia konika, podtrzymki itp. Korzyści: Niezawodność procesu i lepsza reprezentacja elementów mocowania.

17 Interfejsy Integracja z WinTool Teraz jest łatwiej uzyskać dostęp do odczytu i zapisu w programie WinTool. Użytkownicy mogą importować narzędzia i eksportować listy narzędzi. Korzyści: Możliwość efektywnej pracy z bazami narzędzi. Integracja CAD Integracja z Autodesk Inventor i SolidWorks hypermill 2013 obsługuje Autodesk Inventor i Solid- Works w aktualnej wersji. Dostawcy CAD mają certyfikat potwierdzający, iż hypermill spełnia wszystkie ich wymagania dotyczące integracji, niezawodności i łatwości obsługi. Korzyści: Idealna asosjatywność danych pomiędzy CAD i CAM.

18 Highlight Integracja CAD hypercad -S Geometric Engine * innowacyjny CAD dla CAM Pierwszy moduł** Geometric Engine jest wdrażany z hypermill OPEN MIND zachował szczególną staranność podczas rozwoju inowacyjnych funkcji CAD, aby zaspokoić szczególne potrzeby programistów CAM. OPEN MIND, znany jako pionier w 5-osiowej obróbce CAM, opracowując hypercad -S zastosował nowatorskie rozwiązania z myślą o dostarczeniu Klientom najdoskonalszego produktu. Innowacyjne i swobodnie definiowane funkcje filtrowania upraszczają przygotowywanie i definiowanie złożonych modeli CAM. Korzyści: Efektywne programowanie CAM. n Wszystkie języki: Dostępny we wszystkich wersjach językowych, tak samo jak hypermill. n Otwarty interfejs: kompleksowy pakiet interfejsów Import: hypercad, IGES, DWG/ DXF*, STEP, chmura punktów, Catia V4 i V5, Siemens NX, PTC Creo, SolidWorks, Parasolid i STL. Eksport: IGES, STEP, STL i chmura punktów. n Inteligentny system zarządzania: Ścieżki narzędzia siatki wielokątów, chmury punktów, prostokąty. Praca jest bardzo szybka poprzez implementację najbardziej znanych elementów CAM do rdzenia CAD. *Ograniczona dostępność. **Moduł 2 (Bryły) i moduł 3 (Deformacje) wkrótce.

19 Nie ma CAM bez CAD. Nasz zorientowany na przyszłość i niezależnie rozwijany hypercad -S wzmacnia naszą pozycję wśród wiodących dostawców rozwiązań CAM na świecie. Volker Nesenhöner, CEO at OPEN MIND Technologies AG n Intuicyjne operacje: Czytelne ikony i przejrzysty interfejs bez żadnych ukrytych opcji sprawia, że użytkownicy mogą szybko opanować program. n Wieloekranowe układy: Układ ekranu może być dowolnie konfigurowany. Wszystkie elementy, struktura modelu, przeglądarka hypermill mogą być dokowane na jednym, dwóch lub wielu ekranach. n Najwyższa wydajność: Bardzo szybkie ładowanie i czas obliczeń nawet z bardzo dużymi modelami. n Bardzo intuicyjny: Elementy graficzne są optymalnie wyświetlane, aby można je było szybko wybrać. n Optymalne wykorzystanie sprzętu: Wszystkie dokumenty hypercad -S są uruchamiane jako oddzielne sesje. Wszystkie otwarte aplikacje można edytować i obliczać w tym samym czasie. Idealne dla systemów wieloprocesorowych. hypermill _G09. hmc n Optymalna ergonomia: Nowy, nowoczesny interfejs wykorzystuje wszystkie najnowsze elementy graficzne. Dzięki temu hypercad -S jest prosty do nauki. n Konfigurowalne filtry: Oprócz znanych elementów, takich jak warstwy i kolory, najbardziej typowe elementy geometryczne i systemowe są dostępne jako konfigurowalne filtry użytkownika. n Tryb wielosesyjny: Zintegrowanie architektury 64-bit i interfejsu IDE sprawiają, że można otworzyć dowolną liczbę dokumentów, każdy w odrębnej aplikacji.
