Badania porównawcze nowoczesnych źródeł światła. Program PELP.

Transkrypt

1 IEEE EPQU th International Conference Studia Podyplomowe Lisbon, 17 to 19 October 2011 EFEKTYWNE UŻYTKOWANIE ENERGII ELEKTRYCZNEJ w ramach projektu Śląsko-Małopolskie Centrum Kompetencji Zarządzania Energią Badania porównawcze nowoczesnych źródeł światła. Program PELP mgr inż. Krzysztof Chmielowiec

2 Badania porównawcze nowoczesnych źródeł światła. Program PELP. Studia podyplomowe Efektywne Użytkowanie Energii Elektrycznej mgr inż. Krzysztof Chmielowiec 15 luty 2013r.

3 Agenda 1. Wstęp 2. Przegląd obecnie stosowanych źródeł światła 3. Badania porównawcze efektywność energetyczna własności strumienia świetlnego generacja wyższych harmonicznych wytrzymałość na częste załączanie wrażliwość na wahania napięcia zasilającego 4. Wnioski

4 Przegląd d obecnie stosowanych źródeł światła Źródło światła Tradycyjna żarówka Lampa halogenowa Główne własności najstarsze źródło światła, opierające się na zjawisku żarzenia ciało o wysokiej temperaturze emituje energię w formie promieniowania widzialnego żarnik znajduje się w otoczeniu gazu obojętnego skuteczność świetlna około 12 lm/w (60W) opierające się na zjawisku żarzenia żarnik znajduje się w otoczeniu gazu obojętnego oraz domieszek gazów z grupy halogenowej (jod, brom, itd.) zwiększona trwałość dzięki halogenowemu cyklowi regeneracyjnemu skuteczność świetlna około 18 lm/w (60W)

5 Przegląd d obecnie stosowanych źródeł światła Źródło światła Tradycyjna żarówka Lampa halogenowa Główne własności najstarsze źródło światła, opierające się na zjawisku żarzenia ciało o wysokiej temperaturze emituje energię w formie promieniowania widzialnego żarnik znajduje się w otoczeniu gazu obojętnego skuteczność świetlna około 12 lm/w (60W) opierające się na zjawisku żarzenia żarnik znajduje się w otoczeniu gazu obojętnego oraz domieszek gazów z grupy halogenowej (jod, brom, itd) zwiększona trwałość dzięki halogenowemu cyklowi regeneracyjnemu skuteczność świetlna około 18 lm/w (60W)

6 Przegląd d obecnie stosowanych źródeł światła Źródło światła Tradycyjna żarówka Lampa halogenowa Główne własności najstarsze źródło światła, opierające się na zjawisku żarzenia ciało o wysokiej temperaturze emituje energię w formie promieniowania widzialnego żarnik znajduje się w otoczeniu gazu obojętnego skuteczność świetlna około 12 lm/w (60W) opierające się na zjawisku żarzenia żarnik znajduje się w otoczeniu gazu obojętnego oraz domieszek gazów z grupy halogenowej (jod, brom, itp.) zwiększona trwałość dzięki halogenowemu cyklowi regeneracyjnemu skuteczność świetlna około 18 lm/w (60W)

7 Przegląd d obecnie stosowanych źródeł światła Źródło światła Tradycyjna żarówka Lampa halogenowa Główne własności najstarsze źródło światła, opierające się na zjawisku żarzenia ciało o wysokiej temperaturze emituje energię w formie promieniowania widzialnego żarnik znajduje się w otoczeniu gazu obojętnego skuteczność świetlna około 12 lm/w (60W) opierające się na zjawisku żarzenia żarnik znajduje się w otoczeniu gazu obojętnego oraz domieszek gazów z grupy halogenowej (jod, brom, itp.) zwiększona trwałość dzięki halogenowemu cyklowi regeneracyjnemu skuteczność świetlna około 18 lm/w (60W)

8 Przegląd d obecnie stosowanych źródeł światła Źródło światła CFL Lampa LED Główne własności wyładowcze źródło światła opierające się na zjawisku luminescencji światło jest wytwarzane inną metodą niż poprzez rozgrzanie ich do odpowiednio wysokiej temperatury dwa główne elementy (wypełniona gazem bańka oraz elektroniczny balast), skuteczność świetlna około lm/w wykorzystuje diody LED jako źródło światła najczęściej w dwóch wykonaniach: jedna highpower LED lub jako obwód złożony z wielu diod LED małej mocy wyposażona w układ zasilający skuteczność świetlna zależnie od modelu może osiągać nawet 140 lm/w

9 Przegląd d obecnie stosowanych źródeł światła Źródło światła CFL Lampa LED Główne własności wyładowcze źródło światła opierające się na zjawisku luminescencji światło jest wytwarzane inną metodą niż poprzez rozgrzanie ich do odpowiednio wysokiej temperatury dwa główne elementy (wypełniona gazem bańka oraz elektroniczny balast), skuteczność świetlna około lm/w wykorzystuje diody LED jako źródło światła najczęściej w dwóch wykonaniach: jedna highpower LED lub jako obwód złożony z wielu diod LED małej mocy wyposażona w układ zasilający skuteczność świetlna zależnie od modelu może osiągać nawet 140 lm/w

10 Przegląd d obecnie stosowanych źródeł światła Źródło światła CFL Lampa LED Główne własności wyładowcze źródło światła opierające się na zjawisku luminescencji światło jest wytwarzane inną metodą niż poprzez rozgrzanie ich do odpowiednio wysokiej temperatury dwa główne elementy (wypełniona gazem bańka oraz elektroniczny balast) skuteczność świetlna około lm/w wykorzystuje diody LED jako źródło światła najczęściej w dwóch wykonaniach: jedna highpower LED lub jako obwód złożony z wielu diod LED małej mocy wyposażona w układ zasilający skuteczność świetlna zależnie od modelu może osiągać nawet 140 lm/w

11 Przegląd d obecnie stosowanych źródeł światła Źródło światła CFL Lampa LED Główne własności wyładowcze źródło światła opierające się na zjawisku luminescencji światło jest wytwarzane inną metodą niż poprzez rozgrzanie ich do odpowiednio wysokiej temperatury dwa główne elementy (wypełniona gazem bańka oraz elektroniczny balast), skuteczność świetlna około lm/w wykorzystuje diody LED jako źródło światła najczęściej w dwóch wykonaniach: jedna highpower LED lub jako obwód złożony z wielu diod LED małej mocy wyposażona w układ zasilający skuteczność świetlna lm/w

12

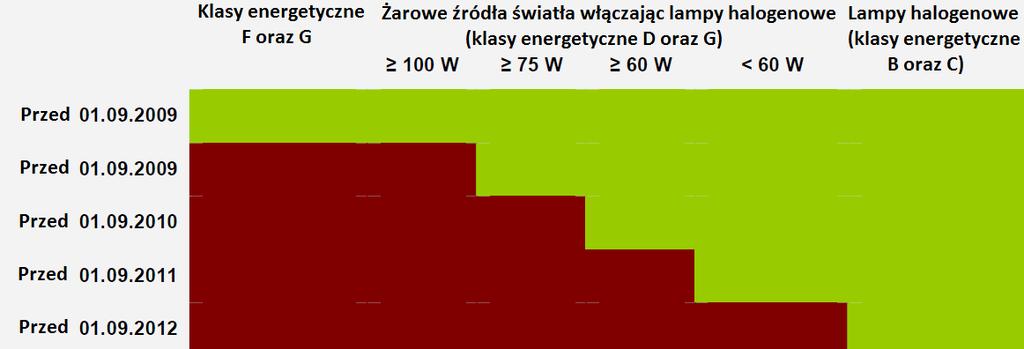

13 Harmonogram wycofywania żarowych źródeł światła a na terenie UE Na podstawie Rozporządzenia Komisji Europejskiej. Nr 244/2009. z dnia

14

15

16

17 Procedura badań energetycznych ŹRÓDŁO ŚWIATŁA LUKSOMIERZ Ψ = Miernik parametrów energii elektrycznej Φ P Lm W Programowalny gnerator

18 Procedura badań energetycznych U [V] t [s]

19 Wybrane świetlówki wki kompaktowe Producent Typ Moc [W] General Electric Philips Pollux Osram Pila CFL CFL CFL CFL Żarówka

20 Żarówka 60 W

21 Skuteczność świetlna świetlówek wek kompaktowch

22 General Electric 20 W Philips 14 W Pollux 24 W Osram 21 W

23 Skuteczność świetlna świetlówek wek kompaktowych Producent General Electric Philips Pollux Osram Pila Typ CFL CFL CFL CFL Żarówka Skuteczność świetlna Ψ [lm / W] 63,0 64,3 61,0 63,0 11,7 Świetlówki kompaktowe posiadają ~ 5-krotnie większą skuteczność świetlną niż tradycyjna żarówka

24 Charakterystyka rozruchowa strumień świetlny

26 Żarówka 60 W

27 Charakterystyka rozruchowa strumień świetlny Producent Strumień świetlny ustalony Φ ust [lm] 50 % Φ ust [s] 80 % Φ ust [s] General Electric 1043 < 1 48 Philips Pollux Osram 1138 < 1 26 Pila 700 < 1 < 1

28 Charakterystyka rozruchowa moc czynna

30 Charakterystyka rozruchowa moc czynna Obiekt Moc ustalona P ust [W] Czas do osiągnięcia P ust [s] Nadwyżka pobranej energii E z [Ws] Minimalny okres wyłączenia rekompensujący E z [s] Żarówka 60 W 60 <1 0 0 GE 20 W 16, Philips 14 W 12, Pollux 24 W Osram 21 W 17,

31 Skuteczność świetlna świetlówek wek kompaktowych przy różnych r napięciach zasilania Pollux 24 W Philips 14 W 150 lm 230 lm

32 Źarówka 60 W Skuteczność świetlna świetlówek wek kompaktowych przy różnych r napięciach zasilania 400 lm

33 Skuteczność świetlna świetlówek wek kompaktowych przy różnych r napięciach zasilania Obiekt Napięcie U [V] GE 20 W 65,6 64,6 64,1 62,9 61,3 Philips 14 W 65,9 65,3 64,6 64,2 63,2 Pollux 24 W 65 63,9 63,1 61,6 59,9 Osram 21 W 65,3 64,5 63,7 62,1 61,4 Skuteczność świetlna maleje wraz ze wzrostem napięcia w przedziale ( V)

34 Wybrane lampy LED Producent Typ Moc [W] Osram Eco-Led Kanlux LED LED LED ,5

35 Skuteczność świetlna lamp LED

36 Lampy LED moc czynna LED: Osram 12W LED: Eco-Led 7W LED: Kanlux 4,5W

37 Lampy LED strumień świetlny LED: Osram 12W LED: Eco-Led 7W LED: Kanlux 4,5W

38 Skuteczność świetlna lamp LED LED: Osram 12W LED: Eco-Led 7W LED: Kanlux 4,5W

39 Skuteczność świetlna lamp LED Producent Osram Eco-Led Kanlux Świetlówki kompaktowe (średnia) Pila Typ LED LED LED CFL Żarówka Skuteczność świetlna Ψ [lm / W] ,7

40 Charakterystyka rozruchowa lamp LED strumień świetlny Producent Strumień świetlny ustalony Φ ust [lm] 50 % Φ ust [s] 80 % Φ ust [s] Osram 12 W 850 < 1 < 1 Eco-Led 7 W 600 < 1 < 1 Kanlux 4,5 W 400 < 1 < 1

41 Emisja harmonicznych (LED i CFL) Pollux 15 W Sylvania 15 W THD I = 114 % THD I = 135 %

42 Emisja harmonicznych Niezgodność z PN-EN

43 Emisja harmonicznych program PELP Poland Efficient Lighting Project Ledbetter M., Pratt R., Gula A., Rudzki P., Hanzelka Z., Filipowicz M., Rudek R., Stana P., Puza A Ocena możliwości odroczenia inwestycji sieciowych poprzez obniżenie poboru mocy szczytowej w wyniku zastosowania świetlówek kompaktowych.

44 Emisja harmonicznych program PELP Chełmno (22 tyś mieszkańców) $ Ełk (54 tyś mieszkańców) Kampania promocyjna 33 tyś świetlówek 6 tyg. Żywiec (34 tyś mieszkańców)

45 Emisja harmonicznych program PELP Obniżenie wieczornego szczytowego obciążenia sieci o 15-16% Brak ujemnego wpływu na THD i

46 Prąd d załą łączania a) b) Przebiegi napięcia oraz prądu podczas załączania świetlówki Osram 14 W

47 Prąd d załą łączania a) b) Przebiegi napięcia oraz prądu załączania świetlówki General Electric 20 W Prąd rozruchowy = * prąd ustalony

48 Wytrzymałość na częste załą łączanie

49 Podsumowanie częś ęści energetycznej W wyniku przeprowadzonych badań i analiz stwierdzono, że świetlówki kompaktowe oraz lampy LED posiadają 5-7 krotnie większą sprawność niż żarówka wolframowa W związku z powyższym uzasadnione jest określanie ich mianem energooszczędnych Posiadają one pewne negatywne własności, które są ceną większej energooszczędności

50 Wraźliwo liwość źródeł światła a na wahania napięcia zasilającego

51 Zjawisko migotania światła (ang. flicker effect) Odnosi się do powtarzalnych zmian w natężeniu oświetlenia, skutkujących zmianami strumienia świetlnego źródła światła. Wpływa istotnie na ograniczenie zdolności widzenia i zmęczenie organizmu. W skrajnych przypadkach może być przyczyną wypadków przy pracy. Uciążliwość migotania światła zależy od kilku czynników: częstości zmian napięcia amplitudy zmian napięcia poziomu światła otoczenia rodzaju źródła swiatła

52 Mierzone źródła światła Rodzaj Symbol Moc [W] Informacje dodatkowe Rodzaj Symbol Moc [W] Informacje dodatkowe Tradycyjne żarówki Lampy halogenowe Świetlówki kompaktowe INC1 INC2 H1 H2 H3 CFL1 CFL2 CFL3 CFL Świetlówki kompaktowe Lampy LED CFL5 CFL6 CFL7 CFL8 LED1 LED2 LED3 LED4 LED5 LED do współpracy ze ściemniaczem high power LED high power LED wiele diod LED wiele diod LED wiele diod LED wiele diod LED LED7 12 high power LED LED8 2 LED smd

57 Metoda oceny Opiera się na analizie Fouriera sygnału strumienia świetlnego

58 Metoda oceny Opiera się na analizie Fouriera sygnału strumienia świetlnego Źródło zasilania Strumień świetlny 50 Hz DC Hz

59 Metoda oceny Opiera się na analizie Fouriera sygnału strumienia świetlnego Źródło zasilania Natężenie światła 50 Hz DC Hz 50 Hz + f mod DC Hz + f mod fmod

60 Metoda oceny Opiera się na analizie Fouriera sygnału strumienia świetlnego Źródło zasilania Strumień świetlny 50 Hz DC Hz 50 Hz + f mod DC Hz + f mod fmod f mod = 5 Hz, A mod = 10%

61 Metoda oceny Źródło zasilania Strumień świetlny 50 Hz + f mod DC Hz + f mod f mod = 5 Hz, A mod = 10%

62 Metoda oceny - wskaźnik L r (f m ) L r L fm ( f m ) = 100 L av 50 Hz fmod L r (f m ) wskaźnik względnej zmiany strumienia świetlnego L fm wartość składowej f m w strumieniu świetlnym lampy L av wartość średnia strumienia świetlnego lampy f mod = 5 Hz, A mod = 10%

63 Metoda oceny - wskaźnik L r (f m ) L r L fm ( f m ) = 100 L av L r (f m ) wskaźnik względnej zmiany strumienia świetlnego L fm wartość składowej f m w strumieniu świetlnym lampy L av wartość średnia strumienia świetlnego lampy f mod = 5 Hz, A mod = 10%

64 Wyniki pomiarów 1.1. Modulacja sinusoidalna żarówki L r (f m ) [%], dla A mod = 3 % Źródło światła 1 Hz 13 Hz 25 Hz Żarówka

65 Wyniki pomiarów 1.2. Modulacja sinusoidalna lampy halogenowe L r (f m ) [%], dla A mod = 3 % Źródło światła 1 Hz 13 Hz 25 Hz Żarówka Halogen

66 Wyniki pomiarów 1.3. Modulacja sinusoidalna świetlówki wki kompaktowe L r (f m ) [%], dla A mod = 3 % Źródło światła 1 Hz 13 Hz 25 Hz INC Halogen CFL A mod = 3 %

67 Wyniki pomiarów 1.4. Modulacja sinusoidalna lampy LED L r (f m ) [%], dla A mod = 3 % Źródło światła 1 Hz 13 Hz 25 Hz Żarówka Halogen CFL LED Lampy LED duże różnice przebiegów A mod = 3 %

68 Wyniki pomiarów 2.1. Modulacja sinusoidalna vs prostokątna tna żarówki Źródło światła Żarówka Wzrost wartości wskaźnika L r (f m ) [%] 51.3

69 Wyniki pomiarów 2.2. Modulacja sinusoidalna vs prostokątna tna lampy halogenowe Źródło światła Żarówka Halogen Wzrost wartości wskaźnika L r (f m ) [%]

70 Wyniki pomiarów 2.1. Modulacja sinusoidalna vs prostokątna tna CFL Źródło światła Żarówka Halogen CFL Wzrost wartości wskaźnika L r (f m ) [%]

71 Wyniki pomiarów 2.1. Modulacja sinusoidalna vs prostokątna tna lampyled Źródło światła Żarówka Halogen CFL LED Wzrost wartości wskaźnika L r (f m ) [%]

72 Wyniki pomiarów 3. Jednostkowy wskaźnik względnej zmiany strumienia świetlnego L unit (f m ) < > = L unit Lr ( fm ) ( fm ) = 100 L ( f ) L r (f m ) wskaźnik względnej zmiany strumienia świetlnego badanej lampy L b (f m ) wkskaźnik względnej zmiany strumienia świetlnego żarówki 60 W b m

73 Wyniki pomiarów 3.1. Jednostkowy wskaźnik względnej zmiany strumienia świetlnego L unit (f m ) Charakterystyki lamp halogenowych są zbliżone do charakterystyk żarówek H1 jest mniej wrażliwy na zmiany napięcia od żarówek w zakresie f mod mniejszej od 9 Hz H2 oraz H3 są mniej wrażliwe na zmiany napięcia w całym rozważanym zakresie częstotliwości (0 25 Hz)

74 Wyniki pomiarów 3.2. Jednostkowy wskaźnik względnej zmiany strumienia świetlnego L unit (f m ) Świetlówki kompaktowe są przeważnie mniej wrażliwe na zmiany napięcia niż żarówki Dla pewnych częstotliwości powyższe zdanie nie ma racji

75 Wyniki pomiarów 3.3. Jednostkowy wskaźnik względnej zmiany strumienia świetlnego L unit (f m ) Znaczny rozrzut przebiegów Ocena powinna dotyczyć każdej jednostki oddzielnie

76 Wnioski Najbardziej czułymi na efekt migotania światła są żarowe źródła światła (włączając lampy halogenowe) W przypadku świetlówek kompaktowych zjawisko migotania światła jest przeważnie mniej odczuwalne niż wśród źródeł żarowych. Wraz ze wzrostem częstotliwości do 25 Hz różnica między nimi maleje do zera Jednoznaczna ocena czułości lamp LED nie jest możliwa z uwagi na duży rozrzut zmierzonych wartości

80 Literatura Commission Regulation (EC) No 244/2009 of 18 March 2009 R. Cai, J.F.G. Cobben, J.M.A. Myrzik, J.H. Blom, W.L. Kling, Flicker responses of different lamp types IET Gener. Transm. Distrib., 2009, Vol. 3, Iss. 9, pp K. Chmielowiec, P. Seredyński, K. Szałwia, "Compact fluorescent lamps as electric appliances" (in Polish), Elektro.info 4/2011, pp M. Górczewska, A. Gandecki, W. Kędziora, M. Zalesińska, "Comparative study of integrated type compact fluorescent lamps" (in Polish), Przegląd Elektrotechniczny R. 80 NR 5/2004 IEC Electromagnetic compatibility (EMC): Limits Limitation of voltage changes, voltage fluctuations and flicker in public low voltage supply systems, for equipment with rated current 16 A per phase and not subject to conditional connection. IEC Electromagnetic compatibility (EMC): Limits Limitation of voltage fluctuations and flicker in low voltage power supply systems for equipment with rated current greater than 16 A. IEC Electromagnetic compatibility (EMC): Testing and measurement techniques Flickermeter Functional and design specifications.
