1 Ekskluzywny design mebli: Sensys do cienkich drzwi

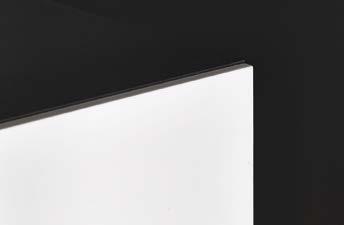

2 Fascynująco filigranowy design mebli z Sensys do cienkich drzwi Większa swoboda projektowania Czy to lekki, minimalistyczny styl, fronty z panelem ze szkła lub ekskluzywnych materiałów - nagle wszystko staje się możliwe, a swoboda projektowania jest wprost nieograniczona. zięki głębokości nawiercenia nie większej niż 8 mm, nowy zawias Sensys do cienkich drzwi otwiera przed Tobą niespodziewane możliwości. Zachowując przy tym wszystkie znane zalety rodziny produktów Sensys. Prosty sposób na różnicowanie! Elegancki, cienki front zmienia standardowy korpus w mebel klasy premium. Grubość drzwi może zostać zmniejszona do 10 mm, pozwalając stworzyć lekkie drzwi z ciężkich materiałów, do których można stosować standardową ilość zawiasów.

3 Oszczędność surowców Standardowe fronty z płyty wiórowej lub MF mogą być również znacznie cieńsze. Pozwoli to na znaczne zmniejszenie wagi i objętości, na przykład w przypadku transportu. 1

4 Cztery argumenty przemawiające za Sensys 1. Obniżenie kosztów! Sensys zapewnia najlepszą amortyzację w swojej klasie. W porównaniu do podobnych produktów, w przypadku standardowych formatów drzwi można zamontować o jeden zawias mniej - zachowując nadal doskonałą amortyzację. 2. Gwarancja satysfakcji klienta! Niezależnie od tego czy to nasłoneczniona kuchnia lub też wychłodzony domek w górach - zawias Sensys gwarantuje zachowanie idealnych parametrów pracy w zakresie temperatur od 5 C do 40 C. 3. Szybki montaż - perfekcyjne działanie! rzwi, niezależnie od swojej wielkości i ciężaru, domykają się pewnie i delikatnie. zięki niespotykanie dużemu kątowi samodomykania wynoszącemu 35 regulacja czy dezaktywacja jest zbyteczna. 4. Zawias, który nada meblom finalny szlif! esign wspaniałych mebli nie może być zakłócony przez zawiasy. Elegancki, wielokrotnie nagradzany zawias Sensys podkreśli efekt końcowy Twoich mebli. 2

5 Ekscytująco inne: cienkie drzwi z ekskluzywnych materiałów Materiał mineralny Aluminium Materiał drewnopochodny ze szklanym, ozdobnym panelem Nagrodzony design! Również Sensys do cienkich drzwi jest laureatem wielu konkursów w dziedzinie designu. Przekonuje nie tylko eleganckim wyglądem, ale przede wszystkim całkowicie nowymi możliwościami, jakie otwiera przed projektowaniem mebli. 3

6 Zawias puszkowy do szybkiego montażu ze zintegrowanym Silent System Sensys 8646i do cienkich drzwi Kąt otwarcia 110 Hett CA Zawias automatyczny z techniką montażu na prowadnik typu clip, ze zintegrowanym cichym domykaniem o drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 7,8 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana Wskazówka: Sposób montażu zawiasu należy dobrać odpowiednio do rodzaju i jakości materiału, z którego wykonane są drzwi oraz sprawdzić za pomocą odpowiednich testów Sensys 8646i, kąt otwarcia 110 rzwi nakładane rzwi na przegrodę środkową rzwi wpuszczane Montaż puszki o przykręcania TH 52 (aluminium, HPL, materiały mineralne) Rozstaw nawierceń C 5,5 Otwór mocujący ø x głębokość T mm Baza B 12,5 mm Baza B 3 mm Baza B -4 mm szt. o wciskania TH 53 ø ø 10 x szt. Z zamontowanymi mufami rozporowymi TH 58 ø x T ø 10 x szt. o przykręcania TB 52 (aluminium, HPL, materiały mineralne) C 9, szt. o wciskania TB 53 ø ø 8 x szt. Z zamontowanymi mufami rozporowymi TB 58 ø x T ø 8 x szt. 4

7 Zawias puszkowy do szybkiego montażu ze zintegrowanym Silent System Sensys 8646i do cienkich drzwi Kąt otwarcia 110 Hett CA Zawias automatyczny z techniką montażu na prowadnik typu clip, ze zintegrowanym cichym domykaniem o drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 7,8 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana Wskazówka: Sposób montażu zawiasu należy dobrać odpowiednio do rodzaju i jakości materiału, z którego wykonane są drzwi oraz sprawdzić za pomocą odpowiednich testów Sensys 8646i, kąt otwarcia 110 rzwi nakładane rzwi na przegrodę środkową rzwi wpuszczane Montaż puszki o przykręcania TH 52 (aluminium, HPL, materiały mineralne) Rozstaw nawierceń C 5,5 Otwór mocujący ø x głębokość T mm Baza B 12,5 mm Baza B 3 mm Baza B -4 mm szt. o wciskania TH 53 ø ø 10 x szt. Z zamontowanymi mufami rozporowymi TH 58 ø x T ø 10 x szt. o przykręcania TB 52 (aluminium, HPL, materiały mineralne) C 9, szt. o wciskania TB 53 ø ø 8 x szt. Z zamontowanymi mufami rozporowymi TB 58 ø x T ø 8 x szt. Technik für Möbel 5

8 Zawias puszkowy do szybkiego montażu bez zintegrowanego Silent System Sensys 8646 do cienkich drzwi Kąt otwarcia 110 Hett CA Zawias automatyczny z techniką montażu na prowadnik typu clip, bez zintegrowanego cichego domykania o drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 7,8 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana Wskazówka: Sposób montażu zawiasu należy dobrać odpowiednio do rodzaju i jakości materiału, z którego wykonane są drzwi oraz sprawdzić za pomocą odpowiednich testów Sensys 8646, kąt otwarcia 110 rzwi nakładane rzwi na przegrodę środkową rzwi wpuszczane Montaż puszki o przykręcania TH 52 (aluminium, HPL, materiały mineralne) Rozstaw nawierceń C 5,5 Otwór mocujący ø x głębokość T mm Baza B 12,5 mm Baza B 3 mm Baza B -4 mm szt. o wciskania TH 53 ø ø 10 x szt. Z zamontowanymi mufami rozporowymi TH 58 ø x T ø 10 x szt. o przykręcania TB 52 (aluminium, HPL, materiały mineralne) C 9, szt. o wciskania TB 53 ø ø 8 x szt. Z zamontowanymi mufami rozporowymi TB 58 ø x T ø 8 x szt. 6

9 Zawias puszkowy do szybkiego montażu bez automatyki zamykania Sensys 8676 do cienkich drzwi Kąt otwarcia 110 Hett CA Zawias z techniką montażu na prowadnik typu clip, bez automatyki zamykania o zastosowania np. w rozwiązaniach typu Push to open o drzwi o grubości mm Średnica puszki 35 mm Głębokość puszki 7,8 mm Zintegrowana regulacja nałożenia + 2 mm / - 2 mm Zintegrowana regulacja głębokości + 3 mm / - 2 mm Regulacja wysokości przy pomocy prowadnika Ramię zawiasu: stal niklowana Puszka zawiasu: stal niklowana Wskazówka: Sposób montażu zawiasu należy dobrać odpowiednio do rodzaju i jakości materiału, z którego wykonane są drzwi oraz sprawdzić za pomocą odpowiednich testów Sensys 8676, kąt otwarcia 110 rzwi nakładane rzwi na przegrodę środkową rzwi wpuszczane Montaż puszki o przykręcania TH 52 (aluminium, HPL, materiały mineralne) Rozstaw nawierceń C 5,5 Otwór mocujący ø x głębokość T mm Baza B 12,5 mm Baza B 3 mm Baza B -4 mm szt. o wciskania TH 53 ø ø 10 x szt. Z zamontowanymi mufami rozporowymi TH 58 ø x T ø 10 x szt. o przykręcania TB 52 (aluminium, HPL, materiały mineralne) C 9, szt. o wciskania TB 53 ø ø 8 x szt. Z zamontowanymi mufami rozporowymi TB 58 ø x T ø 8 x szt. Technik für Möbel 7

10 Zawias puszkowy do szybkiego montażu Sensys 8646i / Sensys 8646 / Sensys 8676 do cienkich drzwi Kąt otwarcia 110 Hett CA Minimalna szczelina na drzwi Grubość drzwi mm Odległość puszki C mm 3,0 4,0 4,5 5,0 6,0 7,0 10 0,1 0,1 0,1 0,1 0,1 0,1 11 0,2 0,2 0,2 0,2 0,2 0,2 12 0,4 0,4 0,4 0,4 0,4 0,4 13 0,6 0,6 0,5 0,5 0,5 0,5 14 0,8 0,8 0,7 0,7 0,7 0,7 15 1,0 1,0 1,0 1,0 0,9 0,9 16 1,3 1,3 1,3 1,2 1,2 1,2 17 1,4 1,5 1,5 1,6 1,6 1,7 18 1,8 1,8 1,9 1,9 2,0 2,0 19 2,1 2,2 2,3 2,3 2,3 2,4 Należy uwzględnić: Wartości z tabeli odnoszą się do drzwi z promieniem zaokrąglenia krawędzi 1 mm. Uskoki / Głębokość zabudowy T H Uskok zawiasu H / Uskok drzwi T przy dystansie = 0 mm i odległości puszki C = 3 mm Położenie drzwi H (wysokość) mm T mm rzwi nakładane 25,0 8,5 rzwi na przegrodę środkową 31,0 18,0 rzwi wpuszczane 38,0 25,0 rzwi nakładane Bok ystans rzwi na przegrodę środkową Bok ystans rzwi wpuszczane Bok ystans Nałożenie A Baza B Nałożenie A Baza B Baza B rzwi rzwi rzwi rzwi Szczelina F Odległość puszki C 2 x Szczelina F Odległość puszki C Szczelina F Odległość puszki C ystans = C + B - A = Odległość puszki C + 12,5 mm - Nałożenie A Nałożenie Odległość puszki C mm mm 3,0 4,0 4,5 5,0 6,0 7,0 ystans mm 10 5,5 6,5 7,0 7,5 8,5 9,5 11 4,5 5,5 6,0 6,5 7,5 8,5 12 3,5 4,5 5,0 5,5 6,5 7,5 13 2,5 3,5 4,0 4,5 5,5 6,5 14 1,5 2,5 3,0 3,5 4,5 5,5 15 0,5 1,5 2,0 2,5 3,5 4,5 16 0,5 1,0 1,5 2,5 3,5 17 0,0 0,5 1,5 2,5 18 0,5 1,5 19 0,5 ystans = C + B - A = Odległość puszki C + 3 mm - Nałożenie A Nałożenie Odległość puszki C mm mm 3,0 4,0 4,5 5,0 6,0 7,0 ystans mm 0,5 5,5 6,5 7,0 7,5 8,5 9,5 1,5 4,5 5,5 6,0 6,5 7,5 8,5 2,5 3,5 4,5 5,0 5,5 6,5 7,5 3,5 2,5 3,5 4,0 4,5 5,5 6,5 4,5 1,5 2,5 3,0 3,5 4,5 5,5 5,5 0,5 1,5 2,0 2,5 3,5 4,5 6,5 0,5 1,0 1,5 2,5 3,5 7,5 0,0 0,5 1,5 2,5 8,5 0,5 1,5 9,5 0,5 ystans = C + B + F = Odległość puszki C - 4 mm + Szczelina F Grubość drzwi mm Odległość puszki C mm 3,0 4,0 4,5 5,0 6,0 7,0 ystans mm 10 0,1 0,6 1,1 2,1 3,1 11 0,2 0,7 1,2 2,2 3,2 12 0,4 0,9 1,4 2,4 3,3 13 0,6 1,0 1,5 2,5 3,5 14 0,8 1,2 1,7 2,7 3,7 15 0,0 1,0 1,5 2,0 2,9 3,9 16 0,3 1,3 1,8 2,2 3,2 4,2 17 0,4 1,5 2,0 2,6 3,6 4,7 18 0,8 1,8 2,4 2,9 4,0 5,0 19 1,1 2,2 2,7 3,3 4,3 5,4 Wskazówki Prowadniki i akcesoria, patrz strony Wskazówki dotyczące obróbki, wskazówki montażowe oraz kryteria jakości, patrz strony

11 Technik für Möbel 9

12 Zawias puszkowy do szybkiego montażu Prowadniki System 8099 z regulacją wysokości poprzez owalne otwory o zawiasów Sensys i Intermat Hett CA Prowadnik krzyżakowy do przykręcania o wkrętów z łbem wpuszczanym ø 4,5 x 16 mm Odległość otworów 32 mm Regulacja wysokości poprzez owalne otwory ± 3 mm LR Odległość rzędu nawierceń LR mm Art. nr / ystans mm 0,0 1,5 3,0 5, szt szt szt. Prowadnik krzyżakowy z mufami rozporowymi i wkrętami specjalnymi LR o nawierceń ø 5 x 12 mm Odległość otworów 32 mm Regulacja wysokości poprzez owalne otwory ± 2 mm ø 5 x 12 Odległość rzędu nawierceń LR mm Art. nr / ystans mm 0,0 1,5 3,0 5, szt szt. Prowadnik krzyżakowy z mufami rozporowymi i wkrętami specjalnymi LR o nawierceń ø 10 x 12 mm Odległość otworów 32 mm Regulacja wysokości poprzez owalne otwory ± 2 mm ø 10 x 12 Odległość rzędu nawierceń LR mm Art. nr / ystans mm 0,0 1,5 3,0 5, szt szt szt. 10

13 Zawias puszkowy do szybkiego montażu Prowadniki System 8099 z regulacją wysokości poprzez owalne otwory o zawiasów Sensys i Intermat Hett CA Prowadnik krzyżakowy z zamontowanymi eurowkrętami LR o nawierceń ø 5 x 12 mm Odległość otworów 32 mm Regulacja wysokości poprzez owalne otwory ± 3 mm ø 5 x 12 Odległość rzędu nawierceń LR mm Art. nr / ystans mm 0,0 1,5 3,0 5, szt szt szt. Prowadnik liniowy do przykręcania 32 o wkrętów z łbem wpuszczanym ø 3,5 x 16 mm Regulacja wysokości poprzez owalne otwory ± 1,6 mm Cynkowy odlew ciśnieniowy, niklowany 20 Odległość rzędu nawierceń mm Art. nr / ystans mm 0,5 3, szt. Prowadnik liniowy do wciskania 32 o nawierceń ø 10 x 12 mm Regulacja wysokości poprzez owalne otwory ± 1,6 mm Cynkowy odlew ciśnieniowy, niklowany 20 ø 10 x 12 Odległość rzędu nawierceń mm Art. nr / ystans mm 0,5 3, szt. Technik für Möbel 11

14 Zawias puszkowy do szybkiego montażu Prowadniki System 8099 z mimośrodową regulacją wysokości o zawiasów Sensys i Intermat Hett CA Prowadnik krzyżakowy z zamontowanymi wkrętami do płyty wiórowej 12,5 LR o nawierceń max. ø 2,5 mm Odległość otworów 32 mm Mimośrodowa regulacja wysokości ± 2 mm Odległość rzędu nawierceń LR mm Art. nr / ystans mm 0,0 1,5 3,0 5, szt szt. Prowadnik krzyżakowy z zamontowanymi eurowkrętami LR o nawierceń ø 5 x 12 mm Odległość otworów 32 mm Mimośrodowa regulacja wysokości ± 2 mm ø 5 x 12 Odległość rzędu nawierceń LR mm Art. nr / ystans mm 0,0 1,5 3,0 5, szt szt. Prowadnik krzyżakowy z mufami rozporowymi i wkrętami specjalnymi LR o nawierceń ø 5 x 12 mm Odległość otworów 32 mm Mimośrodowa regulacja wysokości ± 2 mm ø 5 x 12 Odległość rzędu nawierceń LR mm Art. nr / ystans mm 0,0 1,5 3,0 5, szt szt. 12

15 Zawias puszkowy do szybkiego montażu Prowadniki System 8099 z mimośrodową regulacją wysokości o zawiasów Sensys i Intermat Hett CA Prowadnik krzyżakowy z mufami rozporowymi i wkrętami specjalnymi LR o nawierceń ø 10 x 12 mm Odległość otworów 32 mm Mimośrodowa regulacja wysokości ± 2 mm ø 10 x 12 Odległość rzędu nawierceń LR mm Art. nr / ystans mm 0,0 1,5 3,0 5, szt szt. Prowadnik liniowy do przykręcania 32 o wkrętów z łbem wpuszczanym ø 3,5 x 16 mm Mimośrodowa regulacja wysokości ± 2 mm 20 Art. nr / ystans mm Odległość rzędu nawierceń mm 1,5 3,0 5, szt. Prowadnik liniowy do wciskania 32 o nawierceń ø 10 x 12 mm Mimośrodowa regulacja wysokości ± 2 mm 20 ø 10 x 12 Art. nr / ystans mm Odległość rzędu nawierceń mm 1,5 3,0 5, szt. Technik für Möbel 13

16 Zawias puszkowy do szybkiego montażu Akcesoria o zawiasów Sensys Hett CA Prowadnik specjalny do przykręcania LR o łączenia z adapterami równoległymi la rzędu nawierceń (LR) 28 lub 37 mm o zastosowania z adapterami równoległymi Odległość otworów 32 mm Regulacja wysokości poprzez owalne otwory ± 3 mm (warianty do przykręcania / z zamontowanymi eurowkrętami) Regulacja wysokości poprzez owalne otwory ± 2 mm (wariant z mufami rozporowymi) Cynkowy odlew ciśnieniowy, niklowany Sposób montażu o przykręcania wkrętami z łbem płaskim ø 4,5 x 16 mm Adapter równoległy Nawiercenie Art. nr / ystans mm 0,0 1,5 3, szt. Z zamontowanymi eurowkrętami ø 5 x szt. Z mufami rozporowymi i wkrętami specjalnymi ø 10 x szt. o przykręcenia na prowadnik specjalny do przykręcania W połączeniu z prowadnikiem specjalnym do przykręcania można uzyskać dystansy do 27 mm Zawiera wkręt mocujący Zalecany jest montaż próbny Cynkowy odlew ciśnieniowy, niklowany ystans mm Art. nr 8, szt. 12, szt. 22, szt. Podkładka kątowa do prowadników krzyżakowych W Zastosowanie w celu uzyskania rozwiązań kątowych Podkładki kątowe 5 można nakładać na inne podkładki kątowe Zalecany jest montaż próbny Cynkowy odlew ciśnieniowy, niklowany LR Kąt W Art. nr szt szt szt szt. o zastosowania tylko z prowadnikami krzyżakowymi LR37 do przykręcania; ługość wkrętów należy dopasować indywidualnie do danego rozwiązania konstrukcyjnego 14

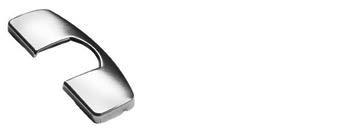

17 Zawias puszkowy do szybkiego montażu Akcesoria o zawiasów Sensys Hett CA Zaślepka do puszki zawiasu Sensys o zastosowania z zawiasami z puszką o wyglądzie Sensys o zastosowania dla wszystkich wariantów puszek za wyjątkiem puszki Fix oraz puszki z zamontowanymi wkrętami do drewna Wariant Art. nr o puszki TH / TS szt. o puszki TB szt. Zaślepka na ramię zawiasu Sensys o zastosowania z zawiasami Sensys za wyjątkiem 8657i / 8657 / 8687 Zaślepki z indywidualnym nadrukiem lub przetłoczeniem dostarczane są tylko na specjalne zapytanie Wariant Art. nr Bez logo szt. Z wytłoczonym z logo Hettch szt. Wkręt mocujący Samogwintujący wkręt z łbem stożkowym płaskim ø 4 x 11 mm o nawierceń ø 3,6 x 8 mm o zastosowania z zawiasami do przykręcania w połączeniu z frontami wykonanymi z twardych materiałów mineralnych, płyt HPL, itp. Nie nadaje się do stosowania w materiałach drewnopochodnych Wymiary Art. nr ø 4 x szt. Ogranicznik kąta otwarcia do zawiasu Sensys 8646i o zmniejszenia kąta otwarcia drzwi, które sąsiadują z innymi elementami konstrukcyjnymi Eliminuje ryzyko uszkodzenia frontu Możliwość zastosowania w zawiasach bez amortyzacji, bez automatyki zamykania Tworzywo sztuczne, kolor antracytowy Wskazówki montażowe, patrz informacje techniczne Wariant Art. nr Ograniczenie ze 110 do szt. Technik für Möbel 15

18 Informacje techniczne Sensys Wskazówki dotyczące obróbki rzwi nakładane rzwi nakładane na przegrodę środkową rzwi wpuszczane W tym przypadku drzwi położone są na zewnątrz korpusu mebla. Na obu bokach pozostają tylko nieznaczne, wolne przestrzenie konieczne do prawidłowego otwierania się drzwi. Opcjonalnie mogą być drzwi również z pełnym nałożeniem. W takim przypadku należy pamiętać o zachowaniu niezbędnej, wolnej przestrzeni po bokach, zapewniającej minimalną szczelinę. Zastosowanie znajdują tutaj zawiasy proste. W tym przypadku dwoje drzwi położonych jest na zewnątrz korpusu mebla, opierając się o jego przegrodę środkową. Pomiędzy nimi pozostaje tylko niewielka łączna szczelina (min. 2 x szczelina minimalna). Gdy szczelina jest tak zredukowana, zastosowanie znajdują zawiasy z wygięciem ramienia. W tym przypadku drzwi położone są wewnątrz, pomiędzy ścianami bocznymi korpusu mebla. Także tutaj konieczna jest szczelina, aby drzwi mogły się prawidłowo otwierać. Zastosowanie znajdują tutaj zawiasy z dużym wygięciem ramienia. W przypadku drzwi wpuszczanych prowadnik musi zostać cofnięty o grubość drzwi + 1 mm oraz ewentualnie o żądany uskok drzwi. Minimalna szczelina Minimalna szczelina Minimalna szczelina Przy drzwiach nakładanych i wpuszczanych Minimalna szczelina (nazywana również wychyleniem drzwi) stanowi niezbędną wolną, boczną przestrzeń konieczną do prawidłowego otwierania drzwi. Wielkość minimalnej szczeliny zależna jest od odległości puszki C, grubości drzwi i rodzaju wybranego zawiasu. Zaokrąglenia na krawędziach drzwi zmniejszają wychylenie. Wymagana minimalna szczelina podana jest w tabeli dla określonego rodzaju zawiasu. Minimalna szczelina 2 x Minimalna szczelina Przy drzwiach nakładanych na przegrodę Łączna wartość szczeliny pomiędzy drzwiami powinna zostać tak dobrana, aby była co najmniej dwa razy większa niż wychylenie drzwi. woje drzwi można wtedy otwierać jednocześnie. Odległość puszki C Nałożenie / Baza A B A = Nałożenie B = Baza C Odległość puszki C jest wymiarem pomiędzy krawędzią drzwi, a krawędzią otworu pod puszkę zawiasu. Im większą dobierzemy odległość puszki C, tym mniejsze będzie wychylenie drzwi, a tym samym minimalna szczelina konieczna do prawidłowego otwierania się drzwi. Nałożenie drzwi oznacza odległość, o jaką zewnętrzna krawędź drzwi wystaje poza wewnętrzną krawędź boku korpusu. Baza oznacza odległość, o jaką wystaje puszka zawiasu poza wewnętrzną krawędź boku korpusu przy prowadniku o dystansie 0 mm. Ilość zawiasów na jedne drzwi Czynnikami decydującymi o ilości zawisów na jedne drzwi jest ich wysokość, szerokość, ciężar oraz materiał, z którego zostały wykonane. Występujące w praktyce czynniki są różne w różnych przypadkach. latego też wymienione na rysunku ilości zawiasów są tylko ilościami zalecanymi. W przypadkach wątpliwych zaleca się próbny montaż zawiasów i ewentualne zwiększenie ich liczby. Ze względu na stabilność drzwi odległość pomiędzy zawiasami powinna być możliwie jak największa. Odległość X powinna wynosić co najmniej 280 mm. Wysokości drzwi ,7 3 13,7 X Szerokość drzwi , mm 16

19 Informacje techniczne Sensys Wskazówki dotyczące obróbki Określanie dystansu, zagadnienia ogólne ostępne są prowadniki o różnych wysokościach. Wysokość prowadnika określa dystans. ystans wybity jest na każdym prowadniku. Większy dystans zmniejsza nałożenie w przypadku drzwi nakładanych. W przypadku drzwi wpuszczanych większy dystans zwiększa szczelinę drzwi. Przed określeniem dystansu należy najpierw sprawdzić czy założona szczelina jest większa lub taka sama jak szczelina minimalna. Jeśli założona szczelina jest mniejsza niż Określenie dystansu Przy drzwiach nakładanych i nakładanych na przegrodę środkową Po sprawdzeniu minimalnej szczeliny można określić wymagany dystans. W idealnym przypadku dystans określony na podstawie nałożenia drzwi i wymiaru C dostępny jest jako prowadnik. Przykład: Określenie dystansu na podstawie tabeli Nałożenie = 14 mm i odległość puszki C = 4,5 mm dają dystans 3,0 mm. Przykład: Określenie dystansu na podstawie wzoru Zawias do drzwi nakładanych, Baza B = 12,5 mm ystans = Odległość puszki C + Baza B - Nałożenie A ystans = 4,5 mm + 12,5 mm - 14 mm = 3,0 mm Wartości pośrednie nie odpowiadające dystansowi prowadnika można uzyskać poprzez regulację nałożenia zawiasu. szczelina minimalna zwiększenie odległości puszki C lub zwiększenie promienia zaokrąglenia krawędzi drzwi zmniejszy jej wartość. Określenie dystansu Przy drzwiach wpuszczanych Przy drzwiach wpuszczanych określenie dystansu prowadnika przy pomocy tabeli uwzględnia szczelinę automatycznie, która w zależności od odległości puszki C i grubości drzwi w tabeli szczelin została pokazana jako szczelina minimalna. W przypadku kiedy chcemy uzyskać szczelinę widoczną, większą od szczeliny minimalnej należy dobrać prowadnik o odpowiednio większym dystansie. Przykład: Określenie dystansu na podstawie tabeli Grubość drzwi = 20 mm, Odległość puszki C = 4,5 mm pokazują według tabeli dystans prowadnika 1,5 mm. W związku z tym wymagana szczelina minimalna wynosi np. 1 mm. Jeśli zamiast tego chcemy uzyskać widoczną szczelinę o szerokości 2,5 mm należy wybrać większy o 1,5 mm dystans prowadnika. W tym przykładzie dystans 3 mm zamiast dystansu 1,5 mm. Przykład: Określenie dystansu na podstawie wzoru Zawias do drzwi wpuszczanych, Wartość bazowa B = - 4 mm ystans = Odległość puszki C + Baza B + Szczelina F ystans = 4,5 mm - 4 mm + 1 mm = 1,5 mm Wartości pośrednie nie odpowiadające dystansowi prowadnika, można uzyskać poprzez regulację nałożenia zawiasu. Nałożenie Odległość puszki C mm Grubość drzwi Odległość puszki C mm mm 3,0 4,0 4,5 5,0 6,0 7,0 mm 3,0 4,0 4,5 5,0 6,0 7,0 ystans mm ystans mm 10 5,5 6,5 7,0 7,5 8,5 9,5 15 0,2 0,7 1,2 2,2 3,2 11 4,5 5,5 6,0 6,5 7,5 8,5 16 0,3 0,8 1,3 2,3 3,3 12 3,5 4,5 5,0 5,5 6,5 7,5 17 0,4 0,9 1,4 2,4 3,4 13 2,5 3,5 4,0 4,5 5,5 6,5 18 0,6 1,1 1,6 2,6 3,5 14 1,5 2,5 3,0 3,5 4,5 5,5 19 0,8 1,3 1,8 2,7 3,7 15 0,5 1,5 2,0 2,5 3,5 4,5 20 0,1 1,0 1,5 2,0 3,0 3,9 16 0,5 1,0 1,5 2,5 3,5 21 0,4 1,3 1,8 2,3 3,2 4,2 17 0,0 0,5 1,5 2,5 22 1,2 1,8 2,2 2,6 3,6 4,5 18 0,5 1,5 19 0,5 Technik für Möbel 17

20 Informacje techniczne Sensys Wskazówki montażowe Montaż emontaż Regulacja nałożenia Regulacja głębokości (-) (-) (+) (+) PZ2 PZ2 Regulacja wysokości poprzez owalne otwory Mimośrodowa regulacja wysokości (+) (+) (-) PZ2 (-) PZ2 Montaż puszki do wciskania Montaż puszki z zamocowanymi mufami rozporowymi PZ2 18

21 Informacje techniczne Sensys Wskazówki montażowe Sposób montażu puszki Materiał drzwi Montaż puszki Rozstaw nawierceń Otwór mocujący mm Wkręt mocujący TH: o wciskania TH 53 TB 53 C 5,5 Płyta wiórowa, MF ø TH: ø 10 x 8 TB: ø 8 x 8 - Z zamontowanymi mufami rozporowymi TH 58 TB 58 TB: ø x T C 9,5 Aluminium, HPL, materiały mineralne o przykręcania TH 52 TB 52 ø ø x T ø 3,6 x Wskazówka: Sposób montażu zawiasu należy dobrać odpowiednio do rodzaju i jakości materiału, z którego wykonane są drzwi oraz sprawdzić za pomocą odpowiednich testów Montaż ogranicznika kąta otwarcia do zawiasu do cienkich drzwi 8646i ~ Technik für Möbel 19

22 Kryteria jakości Zawiasy puszkowe Jakość spełniająca wszelkie wymagania Jakość spełniająca wszelkie wymagania Jakość zawiasów podlega nieustannej kontroli. Pod uwagę brane są różnorodne i indywidualne wymagania dotyczące jakości stawiane przez rynek i branże. Rysunki poniżej przedstawiają niektóre z przeprowadzanych testów, którym poddawane są okucia. Zakres stosowania Zawiasy Hettich nadają się do stosowania w meblach mieszkaniowych, kuchennych, łazienkowych i biurowych, zarówno do użytku prywatnego, jak i komercyjnego. Testy korozyjne Zawiasy Hettich spełniają wytyczne dotyczące badań korozyjnych zgodnie z normą IN EN ISO , 48 godzin testów w neutralnej mgle solnej (NSS) oraz normą IN EN ISO , 96 godzin testów kondensacji ze zmienną temperaturą i wilgotnością powietrza (AHT). Gwarancja jakości Procesy gwarantujące zawiasom firmy Hettich wysoką jakość uzyskały certyfikat EN ISO 9001, certyfikat nr E Obciążenie Podane przy produktach kryteria jakościowe spełniają wymagania normy EN oraz spełniają wymagania testów wytrzymałościowych zgodnie z podanym poziomem. W celu uzyskania dalszych informacji prosimy o kontakt z przedstawicielem firmy Hettich. Test na zużycie rzwi zostają poddane określonej liczbie cykli otwierania i zamykania. Test na zamykanie rzwi zostają otwarte do kąta 30, a następnie poprzez bloczek są zamykane z tej pozycji siłą opadającego obciążenia. F F S F G G G 30 Test na działanie sił poziomych rzwi zostają otwarte przy pomocy określonej siły F poza przewidziany kąt otwarcia. (Test ten dotyczy tylko zawiasów z kątem otwarcia < 135.) Test na działanie sił pionowych rzwi zostają obciążone określonym ciężarem G, a następnie poddane określonej liczbie cykli otwierania i zamykania. F F G 20

23 Hettich i środowisko naturalne: działać odpowiedzialnie, chronić aktywnie, myśleć innowacyjnie. Firma Hettich przejmuje odpowiedzialność za świat, w którym żyjemy. Ta świadomość kształtuje nasze konsekwentne zarządzanie środowiskiem. Już od wielu lat jest odpowiedzialny za to specjalnie powołany referent do spraw ochrony środowiska dla całej grupy przedsiębiorstw. odatkowo dla każdego zakładu produkcyjnego powołano komisje do spraw ochrony środowiska. Przepisy prawne w tej kwestii postrzegamy jako minimalne wymagania. Ponadto w najbardziej znaczących siedzibach naszej firmy wdrażamy surowe wytyczne EMAS. Stale pracujemy nad rozwiązaniami, które w przyszłości pozwolą na jeszcze większą oszczędność surowców. Standardy firmy Hettich dla składników produktów Firma Hettich podkreśla swoje zaangażowanie poprzez przestrzeganie wewnętrznego standardu dotyczącego składników produktów. Gwarantuje on, że każdy produkt od produkcji do utylizacji spełnia wszystkie wymagania istotne dla środowiska naturalnego. Produkty firmy Hettich są produktami trwałego użytku. Nasze standardy wybiegają w przyszłość i stawiają duże wymagania, zapewniając przestrzeganie międzynarodowych przepisów. Tym samym tworzymy przesłanki dla ogólnoświatowej sprzedaży mebli. Zarządzanie środowiskiem przez firmę Hettich Już w roku 1996 firma Hettich rozpoczęła wdrażanie efektywnych systemów zarządzania środowiskiem zgodnie z surowym rozporządzeniem EMAS (obecnie: rozporządzenie EG nr 761/2001, uwzględniając EN ISO /2004). Osiągamy przez to nie tylko znaczny wzrost dokonań na rzecz środowiska, ale również wysoki stopień bezpieczeństwa, który przynosi korzyść również naszym klientom. Stąd też wymagamy również od naszych dostawców dotrzymywania wymaganych minimalnych standardów w zakresie środowiska naturalnego, bezpieczeństwa pracy, ochrony zdrowia oraz spraw socjalnych. Wyniki w zakresie grupy produktowej prowadnice i systemy szuflad osiągnięte w Kirchlengern są przykładnym dowodem na duży stopień skuteczności podjętych środków oraz na nasze niestrudzone starania, aby za słowami podążały czyny: Osiągnięte odciążenia środowiska naturalnego w latach 1997 i 2008: Właściwe zużycie wody: Właściwe zużycie prądu: Właściwe zużycie ciepła: Właściwa emisja CO 2 : 56 procent 21 procent 84 procent 29 procent Technik für Möbel 21

24 Art. nr: _Sensys_ünntür_0417_HPO/pl
