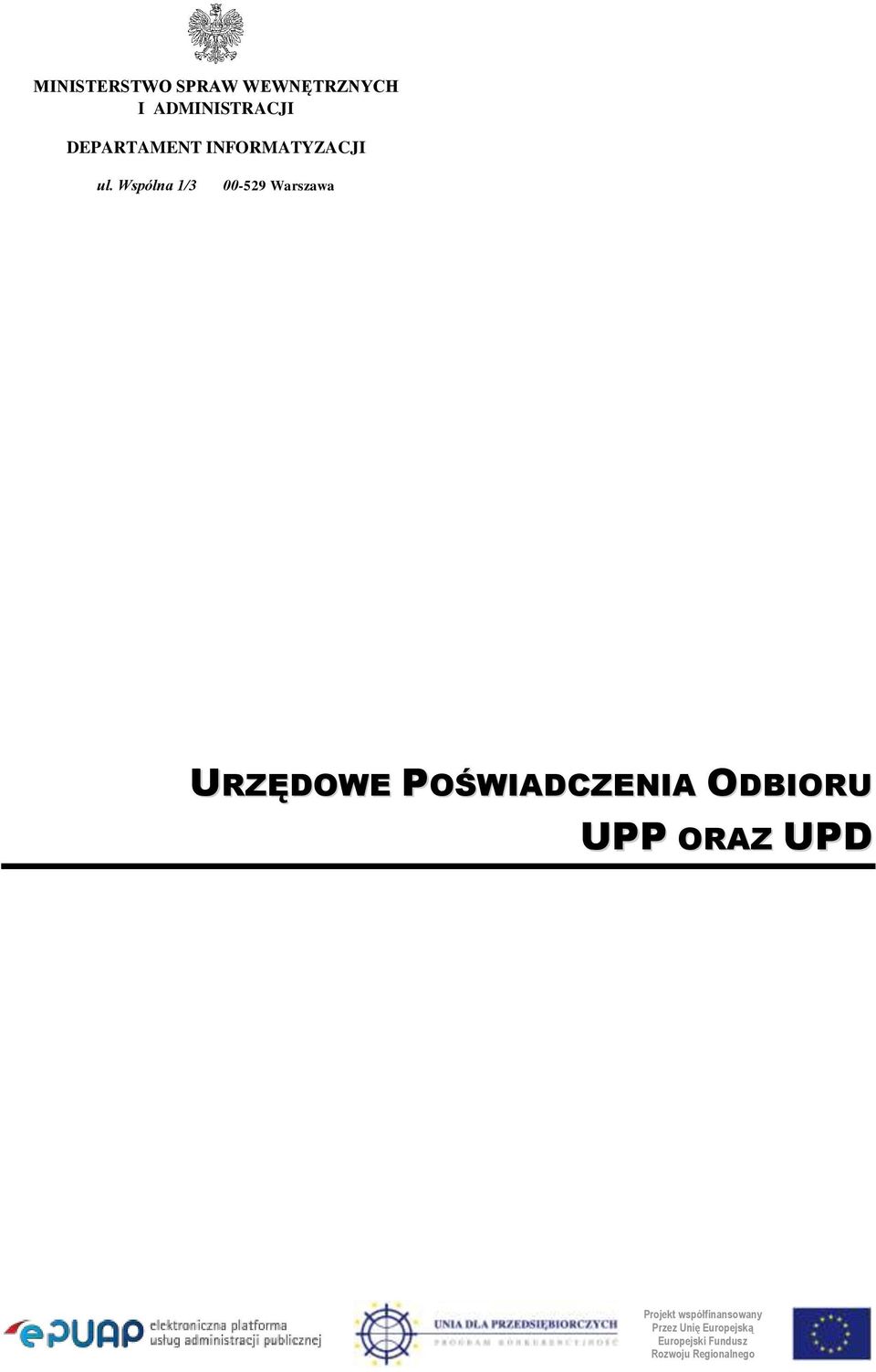

1 MINISTERSTWO SPRAW WEWNĘTRZNYCH I ADMINISTRACJI DEPARTAMENT INFORMATYZACJI ul. Wspólna 1/ Warszawa URZĘDOWE POŚWIADCZENIA ODBIORU UPP ORAZ UPD Projekt współfinansowany Przez Unię Europejską Europejski Fundusz Rozwoju Regionalnego

2 Autor Zespół projektowy Klient Ministerstwo Spraw Wewnętrznych i Administracji Wersja dokumentu 1.01 Liczba stron 31 Historia zmian Wersja Data Kto zmian Zespół projektowy epuap Zespół projektowy epuap Utworzenie dokumentu Wprowadzanie poprawek i rozszerzenie modelu 2/31

3 Spis treści Zastosowane skróty i pojęcia... 4 I. Wstęp... 4 II. Znaczenie spójności struktury Urzędowego Poświadczenia Odbioru... 4 III. Zasady związane z podpisem elektronicznym Zasady wspólne Informacje zaawansowane Zasady UPD Jeden podpis generowany przez Interesanta Dwa podpisy (podpis Urzędu + podpis Interesanta) Zasady UPP... 6 IV. Dokumentacja Schematu... 7 V. Schemat XML Urzędowego Poświadczenia Odbioru VI. Załączniki /31

4 Wstęp Zastosowane skróty i pojęcia Nazwa UPO UPD UPP Objaśnienie Urzędowe Poświadczenie Odbioru definicja okreslająca dwa rodzaje poświadczeń generowanych podczas przekazywania dokumentów w administracji publicznej. UPD służy jako dowód odebrania dokumentu przez Interesanta lub Podmiot UPP służy jako dowód odebrania dokumentu przez jednostę administracji publicznej np. urząd miasta. UPD Urzędowe Potwierdzenie Doręczenia - Poświadczenie jest generowane przez Urząd i podpisywane przez Interesanta przed odebraniem dokumentu. UPP Urzędowe Potwierdzenie Przedłożenia - Poświadczenie generowany, gdy Interesant lub inny podmiot wyśle do urzędu dokument. Poświadczenie to potwierdza fakt złożenia danego pisma do urzędu I. Wstęp Dokument został opracowany w ramach projektu e-puap. Niniejszy materiał stanowi założenia inicjujące proces ustanowienia rekomendacji w obszarze zawartości i struktury Urzędowego Poświadczenia Odbioru. Celem dokumentu jest ustanowienie rekomendacji głównych zasad związanych z tworzeniem Urzędowego Poświadczenia Odbioru (UPD i UPP) oraz zasad związanych ze składaniem podpisu elektronicznego. Dokument powstał w oparciu o: Doświadczenia zebrane podczas prac prowadzonych w administracji publicznej. Wymagania polskiego prawa II. Znaczenie spójności struktury Urzędowego Poświadczenia Odbioru Proces tworzenia i zarządzania Interoperacyjnością (opisany w dokumencie Zasady Zarządzania Interoperacyjnością Dokumentów XML) wymaga stosowania spójnego i znormalizowanego sposobu nazewnictwa. Zastosowanie jednolitego standardu nazywania elementów struktury ułatwi proces interpretacji ich zawartości. Zastsowanie jednolitej struktury Urzędowego Poświadczenia Odbioru ułatwi również prezentację otrzymywanych przez Interesantów poświadczeń. 4/31

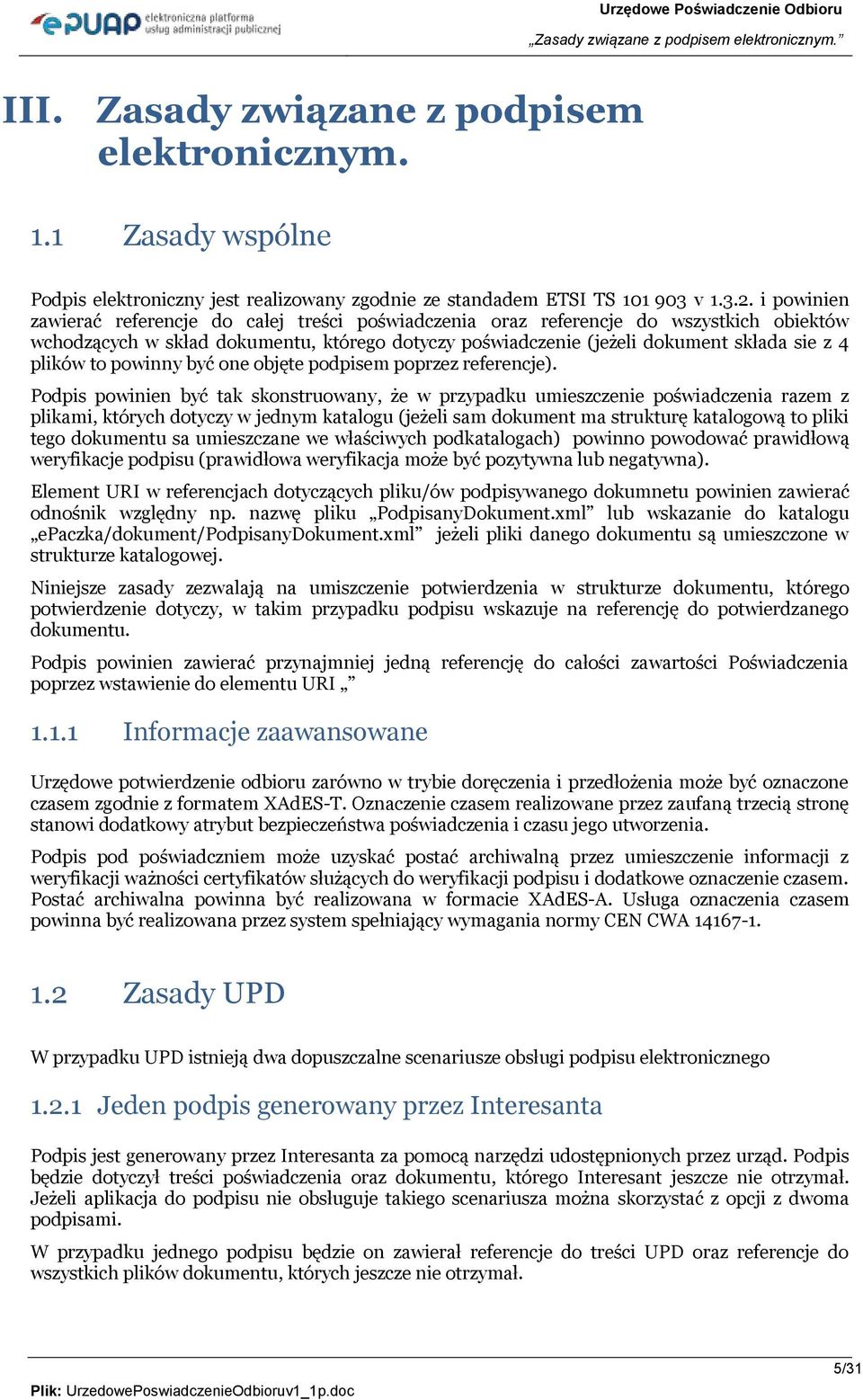

5 Zasady związane z podpisem elektronicznym. III. Zasady związane z podpisem elektronicznym. 1.1 Zasady wspólne Podpis elektroniczny jest realizowany zgodnie ze standadem ETSI TS v i powinien zawierać referencje do całej treści poświadczenia oraz referencje do wszystkich obiektów wchodzących w skład dokumentu, którego dotyczy poświadczenie (jeżeli dokument składa sie z 4 plików to powinny być one objęte podpisem poprzez referencje). Podpis powinien być tak skonstruowany, że w przypadku umieszczenie poświadczenia razem z plikami, których dotyczy w jednym katalogu (jeżeli sam dokument ma strukturę katalogową to pliki tego dokumentu sa umieszczane we właściwych podkatalogach) powinno powodować prawidłową weryfikacje podpisu (prawidłowa weryfikacja może być pozytywna lub negatywna). Element URI w referencjach dotyczących pliku/ów podpisywanego dokumnetu powinien zawierać odnośnik względny np. nazwę pliku PodpisanyDokument.xml lub wskazanie do katalogu epaczka/dokument/podpisanydokument.xml jeżeli pliki danego dokumentu są umieszczone w strukturze katalogowej. Niniejsze zasady zezwalają na umiszczenie potwierdzenia w strukturze dokumentu, którego potwierdzenie dotyczy, w takim przypadku podpisu wskazuje na referencję do potwierdzanego dokumentu. Podpis powinien zawierać przynajmniej jedną referencję do całości zawartości Poświadczenia poprzez wstawienie do elementu URI Informacje zaawansowane Urzędowe potwierdzenie odbioru zarówno w trybie doręczenia i przedłożenia może być oznaczone czasem zgodnie z formatem XAdES-T. Oznaczenie czasem realizowane przez zaufaną trzecią stronę stanowi dodatkowy atrybut bezpieczeństwa poświadczenia i czasu jego utworzenia. Podpis pod poświadczniem może uzyskać postać archiwalną przez umieszczenie informacji z weryfikacji ważności certyfikatów służących do weryfikacji podpisu i dodatkowe oznaczenie czasem. Postać archiwalna powinna być realizowana w formacie XAdES-A. Usługa oznaczenia czasem powinna być realizowana przez system spełniający wymagania normy CEN CWA Zasady UPD W przypadku UPD istnieją dwa dopuszczalne scenariusze obsługi podpisu elektronicznego Jeden podpis generowany przez Interesanta Podpis jest generowany przez Interesanta za pomocą narzędzi udostępnionych przez urząd. Podpis będzie dotyczył treści poświadczenia oraz dokumentu, którego Interesant jeszcze nie otrzymał. Jeżeli aplikacja do podpisu nie obsługuje takiego scenariusza można skorzystać z opcji z dwoma podpisami. W przypadku jednego podpisu będzie on zawierał referencje do treści UPD oraz referencje do wszystkich plików dokumentu, których jeszcze nie otrzymał. 5/31

6 W tym scenariuszu wymagane jest, aby podpis zawierał element rodzaj zobowiązania" ( CommitmentTypelndication") typu Potwierdzenie otrzymania ( Proof of receipt ) wskazujący, że podpisujący potwierdza fakt otrzymania dokumentu w postaci elektronicznej; Dwa podpisy (podpis Urzędu + podpis Interesanta) Otrzymane przez Intersanta UPD jest już podpisane przez Urząd (Referencje podpisu dotyczą jedynie treści dokumentu, którego dotyczy UPD referencje wskazują na pliki, które otrzyma Interesant, ale nie obejmują treści UPD) Interesant podpisuje treść poświadczenia (które uzupełnia o date odbioru) oraz podpis Urzędu (który obejmuje zawartość wszystkich plików dokumentu który trafi do Interesanta). W przypadku dwóch podpisów: Podpis urzędu (referencje w podpisie) wskazują na wszystkie plik wchodzące w skład dokumentu ale nie obejmuje treści UPD. Podpis Interesanta (referencje w podpisie) wskazują do całej treści UPD łącznie z treścią podpisu Urzędu W tym scenariuszu wymagane jest, aby podpis Interesanta zawierał element rodzaj zobowiązania" ( CommitmentTypelndication") typu Potwierdzenie otrzymania ( Proof of receipt ) wskazujący, że podpisujący potwierdza fakt otrzymania dokumentu w postaci elektronicznej; Natomiast podpis Urzędu powinien zawierać element rodzaj zobowiązania" ( CommitmentTypelndication") typu Potwierdzenie nadania ( Proof of sending ) wskazujący, że podpisujący potwierdza fakt nadania dokumentu w postaci elektronicznej; 1.3 Zasady UPP Potwierdzenie przedłożenia jest realizowane z wykorzystaniem podpisu automatycznego realizowanego urządzeniem sprzętowym. Odpowiedzialność za bezpieczeństwo kluczy podlega kontroli podmiotu publicznego, który wystawia poświadczenie. Podpis nie może być realizowany certyfikatem kwalifikowanym. Podpis będzie zawierał referencje do treści UPP oraz referencje do wszystkich plików dokumentu, którego dotyczy UPP. W tym scenariuszu wymagane jest aby podpis zawierał element rodzaj zobowiązania" ( CommitmentTypelndication") typu Potwierdzenie otrzymania ( Proof of receipt ) wskazujący, że podpisujący potwierdza fakt otrzymania dokumentu w postaci elektronicznej; 6/31

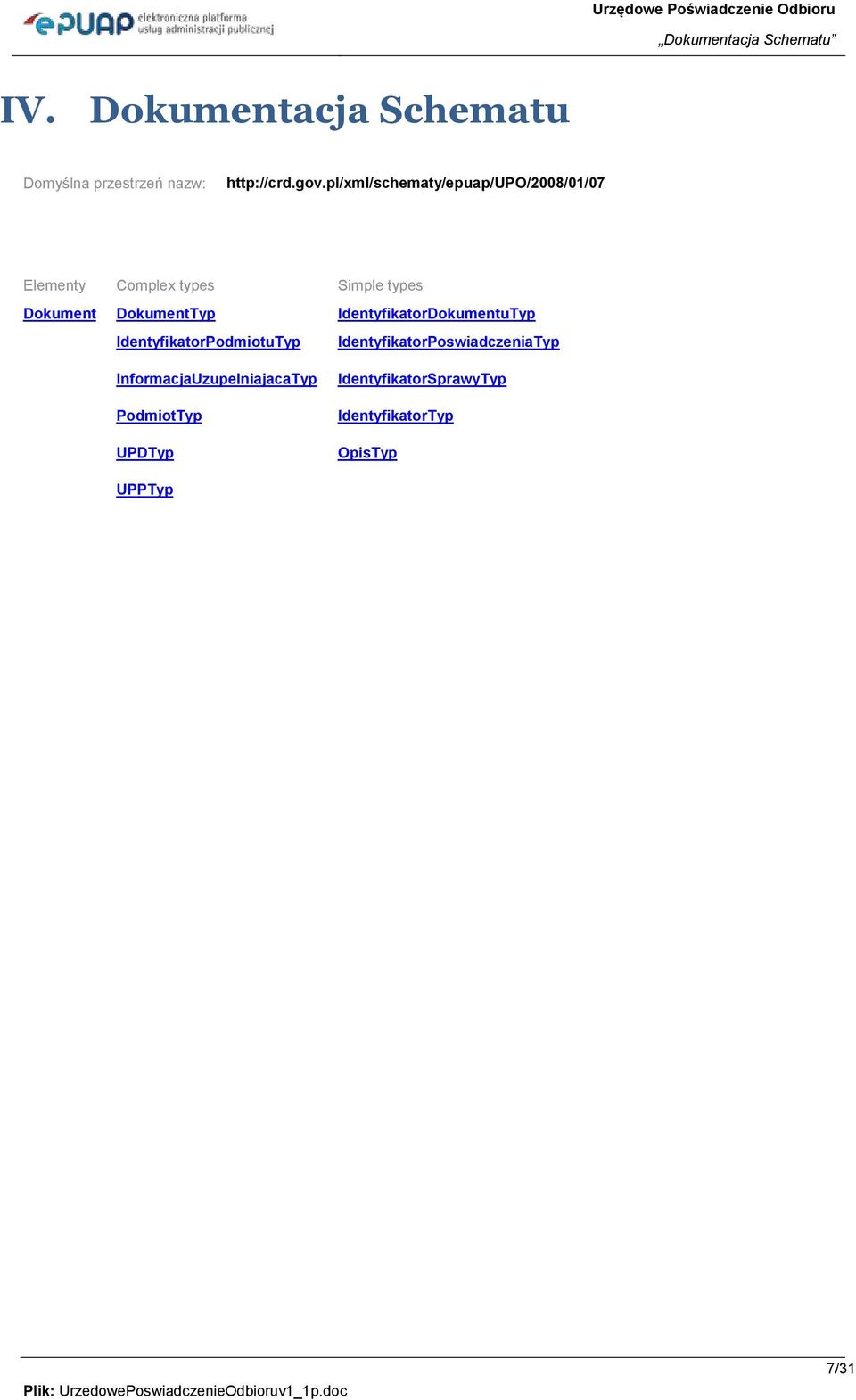

7 IV. Dokumentacja Schematu Domyślna przestrzeń nazw: Elementy Complex types Simple types Dokument DokumentTyp IdentyfikatorDokumentuTyp IdentyfikatorPodmiotuTyp InformacjaUzupelniajacaTyp PodmiotTyp UPDTyp IdentyfikatorPoswiadczeniaTyp IdentyfikatorSprawyTyp IdentyfikatorTyp Typ UPPTyp 7/31

8 element Dokument Przestrzeń nazw Typ pos:dokumenttyp Właściwości content complex dzieci UPD UPP ds:signature źródło <xsd:element name="dokument" type="pos:dokumenttyp"/> 8/31

9 complextype DokumentTyp Przestrzeń nazw dzieci UPD UPP ds:signature używany przez element Dokument źródło <xsd:complextype name="dokumenttyp"> <xsd:sequence> <xsd:choice> <xsd:element name="upd" type="pos:updtyp"> <xsd:> UPD Urzędowe Potwierdzenie Doręczenia - Poświadczenie jest generowane przez Urząd i podpisywane przez Interesanta przed odebraniem dokumentu. </xsd:> 9/31

10 <xsd:element name="upp" type="pos:upptyp"> <xsd:> UPP Urzędowe Potwierdzenie Przedłożenia - Poświadczenie generowany gdy Interesant lub inny podmiot wyśle do urzędu dokument. Poświadczenie to potwierdza fakt złożenia danego pisma do urzędu</xsd:> </xsd:choice> <xsd:element ref="ds:signature" minoccurs="0" maxoccurs="unbounded"> <xsd:> Podpis elektroniczny powinien zawierać referencje do całej treści poświadczenia oraz referencje do wszystkich obiektów wchodzących w skład dokumentu którego dotyczy poświadczenie (jeżeli dokument składa sie z 4 plików to powinny być one objęte podpisem poprzez referencje). Podpis powinien być tak skonstruowany że umieszczenie poświadczenia razem z plikami których dotyczy w jednym katalogu powinno spowodować prawidłową weryfikacje podpisu (prawidłowa weryfikacja może być pozytywna lub negatywna). W przypadku UPD dopuszczalne jest wystąpienie dwóch podpisów a) jednego podmiotu wystawiającego poświadczenie UPD b) drugiego podpisu osoby odbierającej dokument</xsd:> </xsd:sequence> </xsd:complextype> 10/31

11 element DokumentTyp/UPD Typ pos:updtyp content complex dzieci IdentyfikatorPoswiadczenia PodmiotWystawiajacyPoswiadczenie Adresat DataOdbioru DataUtworzeniaPoswiadczenia IdentyfikatorSprawy IdentyfikatorDokumentu InformacjaUzupelniajaca UPD Urzędowe Potwierdzenie Doręczenia - Poświadczenie jest generowane przez Urząd podpisywane przez Interesanta przed odebraniem dokumentu. źródło <xsd:element name="upd" type="pos:updtyp"> i 11/31

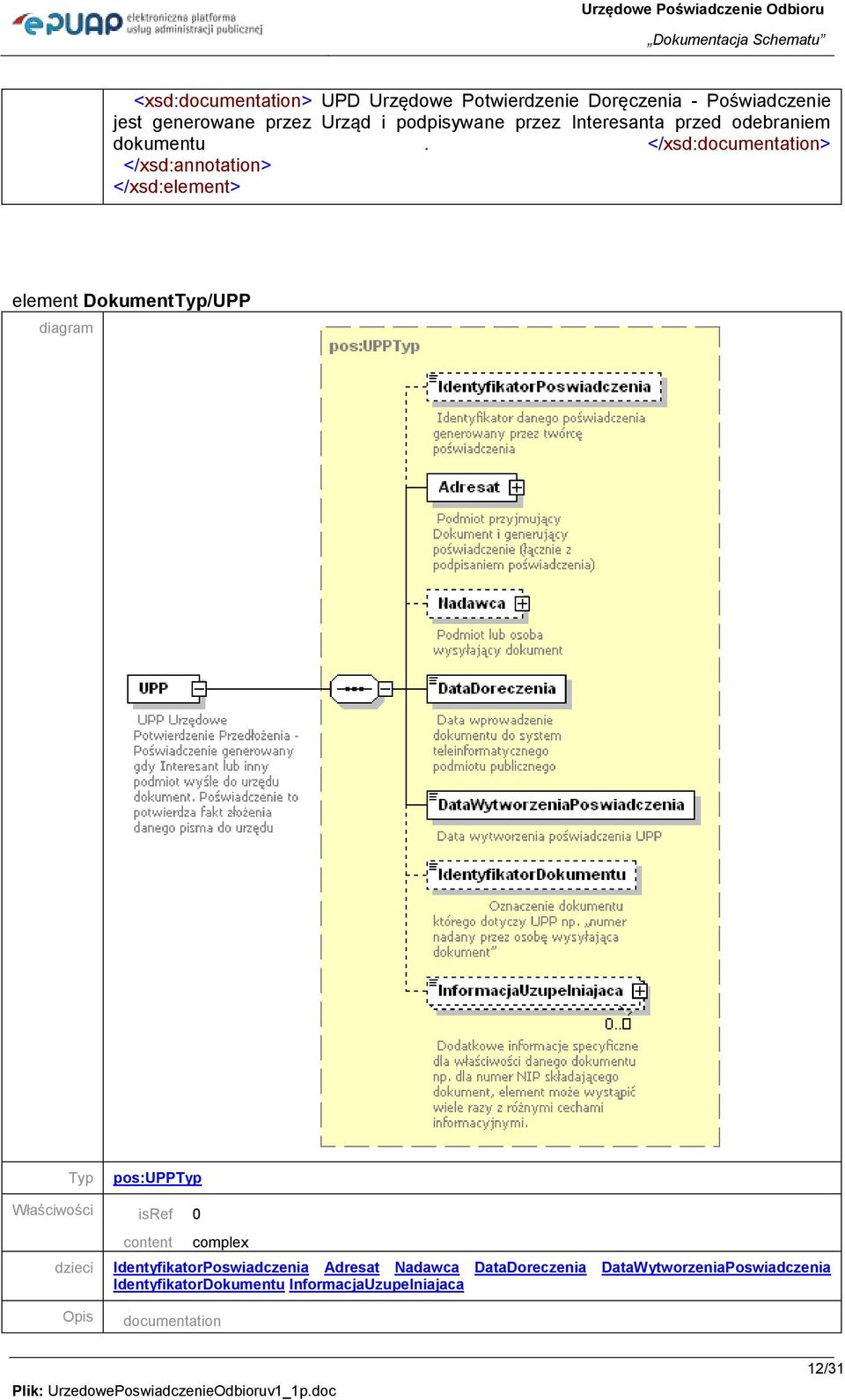

12 <xsd:> UPD Urzędowe Potwierdzenie Doręczenia - Poświadczenie jest generowane przez Urząd i podpisywane przez Interesanta przed odebraniem dokumentu. </xsd:> element DokumentTyp/UPP Typ pos:upptyp content complex dzieci IdentyfikatorPoswiadczenia Adresat Nadawca DataDoreczenia DataWytworzeniaPoswiadczenia IdentyfikatorDokumentu InformacjaUzupelniajaca 12/31

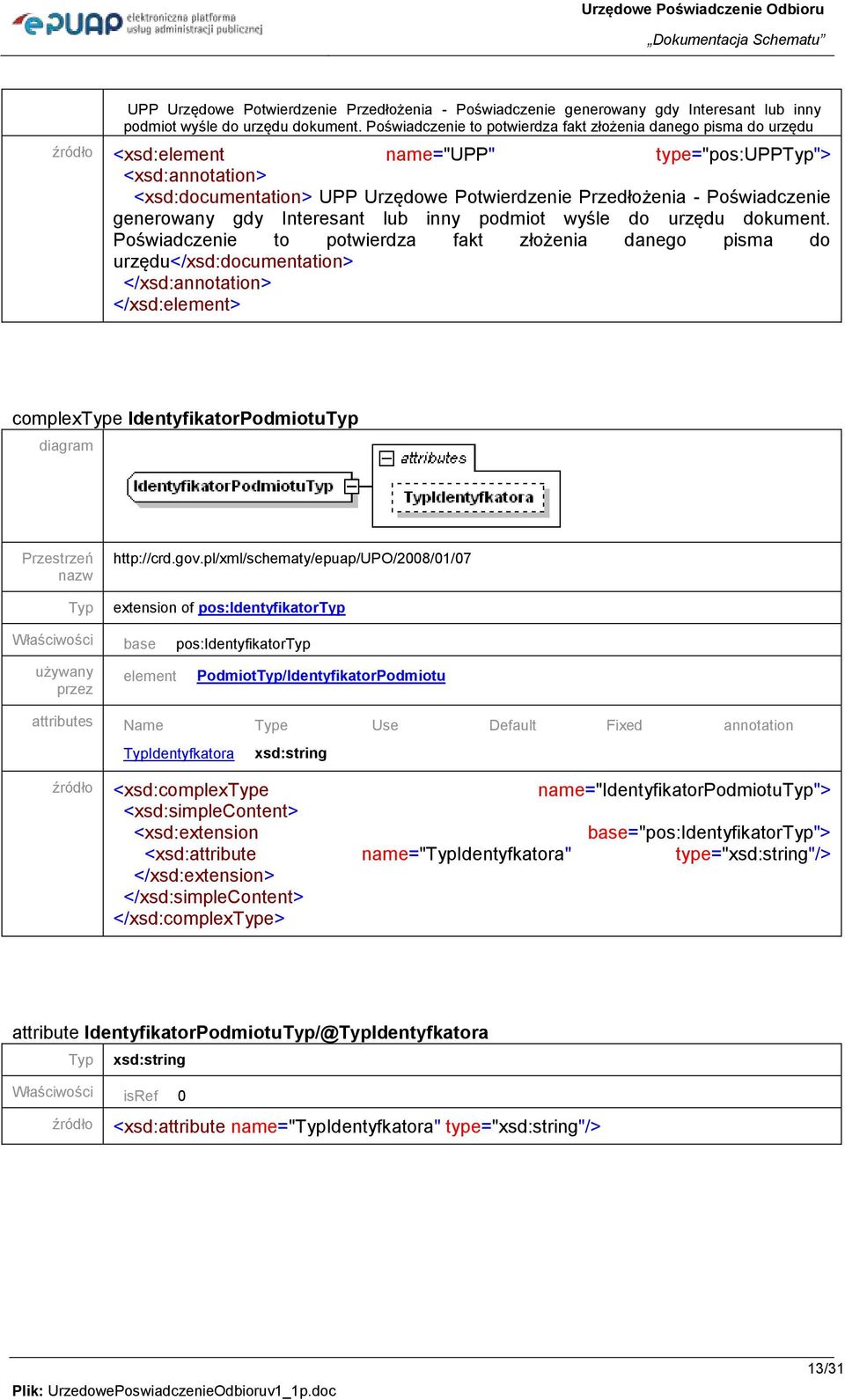

13 UPP Urzędowe Potwierdzenie Przedłożenia - Poświadczenie generowany gdy Interesant lub inny podmiot wyśle do urzędu dokument. Poświadczenie to potwierdza fakt złożenia danego pisma do urzędu źródło <xsd:element name="upp" type="pos:upptyp"> <xsd:> UPP Urzędowe Potwierdzenie Przedłożenia - Poświadczenie generowany gdy Interesant lub inny podmiot wyśle do urzędu dokument. Poświadczenie to potwierdza fakt złożenia danego pisma do urzędu</xsd:> complextype IdentyfikatorPodmiotuTyp Przestrzeń nazw Typ extension of pos:identyfikatortyp Właściwości base pos:identyfikatortyp używany przez element PodmiotTyp/IdentyfikatorPodmiotu attributes Name Type Use Default Fixed annotation TypIdentyfkatora xsd:string źródło <xsd:complextype name="identyfikatorpodmiotutyp"> <xsd:simplecontent> <xsd:extension base="pos:identyfikatortyp"> <xsd:attribute name="typidentyfkatora" type="xsd:string"/> </xsd:extension> </xsd:simplecontent> </xsd:complextype> attribute IdentyfikatorPodmiotuTyp/@TypIdentyfkatora Typ xsd:string źródło <xsd:attribute name="typidentyfkatora" type="xsd:string"/> 13/31

14 complextype InformacjaUzupelniajacaTyp Przestrzeń nazw Typ extension of pos:typ Właściwości base pos:typ używany przez Elementy UPDTyp/InformacjaUzupelniajaca UPPTyp/InformacjaUzupelniajaca attributes Name Type Use Default Fixed annotation TypInformacjiUzupelniajacej xsd:string źródło <xsd:complextype name="informacjauzupelniajacatyp"> <xsd:simplecontent> <xsd:extension base="pos:typ"> <xsd:attribute name="typinformacjiuzupelniajacej" type="xsd:string"/> </xsd:extension> </xsd:simplecontent> </xsd:complextype> attribute Typ xsd:string źródło <xsd:attribute name="typinformacjiuzupelniajacej" type="xsd:string"/> complextype PodmiotTyp Przestrzeń nazw dzieci Nazwa IdentyfikatorPodmiotu używany przez Elementy UPDTyp/Adresat UPPTyp/Adresat UPPTyp/Nadawca UPDTyp/PodmiotWystawiajacyPoswiadczenie źródło <xsd:complextype name="podmiottyp"> <xsd:sequence> <xsd:element name="nazwa" type="xsd:string"/> <xsd:element name="identyfikatorpodmiotu" type="pos:identyfikatorpodmiotutyp" minoccurs="0"/> </xsd:sequence> </xsd:complextype> 14/31

15 element PodmiotTyp/Nazwa Typ xsd:string content simple źródło <xsd:element name="nazwa" type="xsd:string"/> element PodmiotTyp/IdentyfikatorPodmiotu Typ pos:identyfikatorpodmiotutyp minocc 0 maxocc 1 content complex attributes Name Type Use Default Fixed annotation TypIdentyfkatora xsd:string źródło <xsd:element name="identyfikatorpodmiotu" type="pos:identyfikatorpodmiotutyp" minoccurs="0"/> 15/31

16 complextype UPDTyp Przestrzeń nazw dzieci IdentyfikatorPoswiadczenia PodmiotWystawiajacyPoswiadczenie Adresat DataOdbioru DataUtworzeniaPoswiadczenia IdentyfikatorSprawy IdentyfikatorDokumentu InformacjaUzupelniajaca używany przez element DokumentTyp/UPD źródło <xsd:complextype name="updtyp"> <xsd:sequence> <xsd:element name="identyfikatorposwiadczenia" type="pos:identyfikatorposwiadczeniatyp" minoccurs="0"> <xsd:> Identyfikator danego poświadczenia generowany przez twórcę poświadczenia</xsd:> 16/31

17 <xsd:element name="podmiotwystawiajacyposwiadczenie" type="pos:podmiottyp"> <xsd:> Dane podmiotu wystawiającego UPD do podpisania przez Interesanta</xsd:> <xsd:element name="adresat" type="pos:podmiottyp"> <xsd:> Dane osoby lub podmiotu do której jest kierowany dokument i UPD</xsd:> <xsd:element name="dataodbioru" type="xsd:date"> <xsd:> Data odbioru dokumentu uzupełniana przez adresata przed podpisaniem</xsd:> <xsd:element name="datautworzeniaposwiadczenia" type="xsd:datetime" minoccurs="0"> <xsd:>data utworzenia struktury poświadczenia UPD</xsd:> <xsd:element name="identyfikatorsprawy" type="pos:identyfikatorsprawytyp"> <xsd:> Oznaczenie sprawy której dotyczy dokument np. znak sprawy </xsd:> <xsd:element name="identyfikatordokumentu" type="pos:identyfikatordokumentutyp"> <xsd:> Oznaczenie dokumentu którego dotyczy UPD np. numer decyzji lub numer z dziennika korespondencyjnego </xsd:> <xsd:element name="informacjauzupelniajaca" type="pos:informacjauzupelniajacatyp" minoccurs="0" maxoccurs="unbounded"> <xsd:> Dodatkowe informacje specyficzne dla właściwości danego dokumentu np. dla numer NIP składającego dokument, element może wystąpić wiele razy z różnymi cechami informacyjnymi. </xsd:> </xsd:sequence> </xsd:complextype> 17/31

18 element UPDTyp/IdentyfikatorPoswiadczenia type pos:identyfikatorposwiadczeniatyp minocc 0 maxocc 1 content simple Identyfikator danego poświadczenia generowany przez twórcę poświadczenia źródło <xsd:element name="identyfikatorposwiadczenia" type="pos:identyfikatorposwiadczeniatyp" minoccurs="0"> <xsd:> Identyfikator danego poświadczenia generowany przez twórcę poświadczenia</xsd:> element UPDTyp/PodmiotWystawiajacyPoswiadczenie Typ pos:podmiottyp content complex dzieci Nazwa IdentyfikatorPodmiotu Dane podmiotu wystawiającego UPD do podpisania przez Interesanta źródło <xsd:element name="podmiotwystawiajacyposwiadczenie" type="pos:podmiottyp"> <xsd:> Dane podmiotu wystawiającego UPD do podpisania przez Interesanta</xsd:> 18/31

19 element UPDTyp/Adresat Typ pos:podmiottyp content complex dzieci Nazwa IdentyfikatorPodmiotu Dane osoby lub podmiotu do której jest kierowany dokument i UPD źródło <xsd:element name="adresat" type="pos:podmiottyp"> <xsd:> Dane osoby lub podmiotu do której jest kierowany dokument i UPD</xsd:> element UPDTyp/DataOdbioru Typ xsd:date content simple Data odbioru dokumentu uzupełniana przez adresata przed podpisaniem źródło <xsd:element name="dataodbioru" type="xsd:date"> <xsd:> Data odbioru dokumentu uzupełniana przez adresata przed podpisaniem</xsd:> element UPDTyp/DataUtworzeniaPoswiadczenia 19/31

20 Typ xsd:datetime minocc 0 maxocc 1 content simple Data utworzenia struktury poświadczenia UPD źródło <xsd:element name="datautworzeniaposwiadczenia" type="xsd:datetime" minoccurs="0"> <xsd:>data utworzenia struktury poświadczenia UPD</xsd:> element UPDTyp/IdentyfikatorSprawy Typ pos:identyfikatorsprawytyp content simple Oznaczenie sprawy której dotyczy dokument np. znak sprawy źródło <xsd:element name="identyfikatorsprawy" type="pos:identyfikatorsprawytyp"> <xsd:> Oznaczenie sprawy której dotyczy dokument np. znak sprawy </xsd:> element UPDTyp/IdentyfikatorDokumentu Typ pos:identyfikatordokumentutyp content simple 20/31

21 Oznaczenie dokumentu którego dotyczy UPD np. numer decyzji lub numer z dziennika korespondencyjnego źródło <xsd:element name="identyfikatordokumentu" type="pos:identyfikatordokumentutyp"> <xsd:> Oznaczenie dokumentu którego dotyczy UPD np. numer decyzji lub numer z dziennika korespondencyjnego </xsd:> element UPDTyp/InformacjaUzupelniajaca Typ pos:informacjauzupelniajacatyp minocc 0 maxocc content unbounded complex attributes Name Type Use Default Fixed annotation TypInformacjiUzupelniajacej xsd:string Dodatkowe informacje specyficzne dla właściwości danego dokumentu np. dla numer NIP składającego dokument, element może wystąpić wiele razy z różnymi cechami informacyjnymi. źródło <xsd:element name="informacjauzupelniajaca" type="pos:informacjauzupelniajacatyp" minoccurs="0" maxoccurs="unbounded"> <xsd:> Dodatkowe informacje specyficzne dla właściwości danego dokumentu np. dla numer NIP składającego dokument, element może wystąpić wiele razy z różnymi cechami informacyjnymi. </xsd:> 21/31

22 complextype UPPTyp Przestrzeń nazw dzieci IdentyfikatorPoswiadczenia Adresat Nadawca DataDoreczenia DataWytworzeniaPoswiadczenia IdentyfikatorDokumentu InformacjaUzupelniajaca używany przez element DokumentTyp/UPP źródło <xsd:complextype name="upptyp"> <xsd:sequence> <xsd:element name="identyfikatorposwiadczenia" type="pos:identyfikatorposwiadczeniatyp" minoccurs="0"> <xsd:> Identyfikator danego poświadczenia generowany przez twórcę poświadczenia </xsd:> <xsd:element name="adresat" type="pos:podmiottyp"> <xsd:> Podmiot przyjmujący Dokument i generujący poświadczenie (łącznie z podpisaniem poświadczenia) </xsd:> 22/31

23 <xsd:element name="nadawca" type="pos:podmiottyp" minoccurs="0"> <xsd:> Podmiot lub osoba wysyłający dokument</xsd:> <xsd:element name="datadoreczenia" type="xsd:datetime"> <xsd:> Data wprowadzenie dokumentu do system teleinformatycznego podmiotu publicznego </xsd:> <xsd:element name="datawytworzeniaposwiadczenia" type="xsd:datetime"> <xsd:> Data wytworzenia poświadczenia UPP </xsd:> <xsd:element name="identyfikatordokumentu" type="pos:identyfikatordokumentutyp" minoccurs="0"> <xsd:> Oznaczenie dokumentu którego dotyczy UPP np. numer nadany przez osobę wysyłająca dokument </xsd:> <xsd:element name="informacjauzupelniajaca" type="pos:informacjauzupelniajacatyp" minoccurs="0" maxoccurs="unbounded"> <xsd:> Dodatkowe informacje specyficzne dla właściwości danego dokumentu np. dla numer NIP składającego dokument, element może wystąpić wiele razy z różnymi cechami informacyjnymi. </xsd:> </xsd:sequence> </xsd:complextype> element UPPTyp/IdentyfikatorPoswiadczenia Typ pos:identyfikatorposwiadczeniatyp minocc 0 maxocc 1 content simple Identyfikator danego poświadczenia generowany przez twórcę poświadczenia 23/31

24 źródło <xsd:element name="identyfikatorposwiadczenia" type="pos:identyfikatorposwiadczeniatyp" minoccurs="0"> <xsd:> Identyfikator danego poświadczenia generowany przez twórcę poświadczenia </xsd:> element UPPTyp/Adresat Typ pos:podmiottyp content complex dzieci Nazwa IdentyfikatorPodmiotu Podmiot przyjmujący Dokument i generujący poświadczenie (łącznie z podpisaniem poświadczenia) źródło <xsd:element name="adresat" type="pos:podmiottyp"> <xsd:> Podmiot przyjmujący Dokument i generujący poświadczenie (łącznie z podpisaniem poświadczenia) </xsd:> element UPPTyp/Nadawca Typ pos:podmiottyp minocc 0 maxocc 1 content complex dzieci Nazwa IdentyfikatorPodmiotu 24/31

25 Podmiot lub osoba wysyłający dokument źródło <xsd:element name="nadawca" type="pos:podmiottyp" minoccurs="0"> <xsd:> Podmiot lub osoba wysyłający dokument</xsd:> element UPPTyp/DataDoreczenia Typ xsd:datetime content simple Data wprowadzenie dokumentu do system teleinformatycznego podmiotu publicznego źródło <xsd:element name="datadoreczenia" type="xsd:datetime"> <xsd:> Data wprowadzenie dokumentu do system teleinformatycznego podmiotu publicznego </xsd:> element UPPTyp/DataWytworzeniaPoswiadczenia typ xsd:datetime content simple Data wytworzenia poświadczenia UPP źródło <xsd:element name="datawytworzeniaposwiadczenia" type="xsd:datetime"> <xsd:> Data wytworzenia poświadczenia UPP </xsd:> 25/31

26 element UPPTyp/IdentyfikatorDokumentu Typ pos:identyfikatordokumentutyp minocc 0 maxocc 1 content simple Oznaczenie dokumentu którego dotyczy UPP np. numer nadany przez osobę wysyłająca dokument źródło <xsd:element name="identyfikatordokumentu" type="pos:identyfikatordokumentutyp" minoccurs="0"> <xsd:> Oznaczenie dokumentu którego dotyczy UPP np. numer nadany przez osobę wysyłająca dokument </xsd:> element UPPTyp/InformacjaUzupelniajaca Typ pos:informacjauzupelniajacatyp minocc 0 maxocc unbounded content complex attributes Name Type Use Default Fixed annotation TypInformacjiUzupelniajacej xsd:string Dodatkowe informacje specyficzne dla właściwości danego dokumentu np. dla numer NIP składającego dokument, element może wystąpić wiele razy z różnymi cechami informacyjnymi. 26/31

27 źródło <xsd:element name="informacjauzupelniajaca" type="pos:informacjauzupelniajacatyp" minoccurs="0" maxoccurs="unbounded"> <xsd:> Dodatkowe informacje specyficzne dla właściwości danego dokumentu np. dla numer NIP składającego dokument, element może wystąpić wiele razy z różnymi cechami informacyjnymi. </xsd:> simpletype IdentyfikatorDokumentuTyp Przestrzeń nazw Typ xsd:string używany przez Elementy UPDTyp/IdentyfikatorDokumentu UPPTyp/IdentyfikatorDokumentu źródło <xsd:simpletype <xsd:restriction </xsd:simpletype> name="identyfikatordokumentutyp"> base="xsd:string"/> simpletype IdentyfikatorPoswiadczeniaTyp Przestrzeń nazw Typ xsd:string używany przez Elementy UPDTyp/IdentyfikatorPoswiadczenia UPPTyp/IdentyfikatorPoswiadczenia źródło <xsd:simpletype <xsd:restriction </xsd:simpletype> name="identyfikatorposwiadczeniatyp"> base="xsd:string"/> simpletype IdentyfikatorSprawyTyp Przestrzeń nazw Typ xsd:string używany przez element UPDTyp/IdentyfikatorSprawy źródło <xsd:simpletype <xsd:restriction </xsd:simpletype> name="identyfikatorsprawytyp"> base="xsd:string"/> 27/31

28 Schemat XML Urzędowego Poświadczenia Odbioru. simpletype IdentyfikatorTyp Przestrzeń nazw Typ xsd:string używany przez complextype IdentyfikatorPodmiotuTyp źródło <xsd:simpletype <xsd:restriction </xsd:simpletype> name="identyfikatortyp"> base="xsd:string"/> simpletype Typ Przestrzeń nazw Typ xsd:string używany przez complextype InformacjaUzupelniajacaTyp źródło <xsd:simpletype <xsd:restriction </xsd:simpletype> name="typ"> base="xsd:string"/> V. Schemat XML Urzędowego Poświadczenia Odbioru. <?xml version="1.0" encoding="utf-8"?> <xsd:schema xmlns:xsd=" xmlns:ds=" xmlns:xades=" xmlns:pos=" targetnamespace=" <xsd:element name="dokument" type="pos:dokumenttyp"/> <xsd:complextype name="dokumenttyp"> <xsd:sequence> <xsd:choice> <xsd:element name="upd" type="pos:updtyp"> <xsd:> UPD Urzędowe Potwierdzenie Doręczenia - Poświadczenie jest generowane przez Urząd i podpisywane przez Interesanta przed odebraniem dokumentu. </xsd:> <xsd:element name="upp" type="pos:upptyp"> <xsd:> UPP Urzędowe Potwierdzenie Przedłożenia - Poświadczenie generowany gdy Interesant lub inny podmiot wyśle do urzędu dokument. Poświadczenie to potwierdza fakt złożenia danego pisma do urzędu</xsd:> </xsd:choice> <xsd:element ref="ds:signature" minoccurs="0" maxoccurs="unbounded"> <xsd:> Podpis elektroniczny powinien zawierać referencje do całej treści poświadczenia oraz referencje do wszystkich obiektów wchodzących w skład dokumentu którego dotyczy 28/31

29 Schemat XML Urzędowego Poświadczenia Odbioru. poświadczenie (jeżeli dokument składa sie z 4 plików to powinny być one objęte podpisem poprzez referencje). Podpis powinien być tak skonstruowany że umieszczenie poświadczenia razem z plikami których dotyczy w jednym katalogu powinno spowodować prawidłową weryfikacje podpisu (prawidłowa weryfikacja może być pozytywna lub negatywna). W przypadku UPD dopuszczalne jest wystąpienie dwóch podpisów a) jednego podmiotu wystawiającego poświadczenie UPD b) drugiego podpisu osoby odbierającej dokument </xsd:> </xsd:sequence> </xsd:complextype> <xsd:complextype name="updtyp"> <xsd:sequence> <xsd:element name="identyfikatorposwiadczenia" type="pos:identyfikatorposwiadczeniatyp" minoccurs="0"> <xsd:> Identyfikator danego poświadczenia generowany przez twórcę poświadczenia</xsd:> <xsd:element name="podmiotwystawiajacyposwiadczenie" type="pos:podmiottyp"> <xsd:> Dane podmiotu wystawiającego UPD do podpisania przez Interesanta</xsd:> <xsd:element name="adresat" type="pos:podmiottyp"> <xsd:> Dane osoby lub podmiotu do której jest kierowany dokument i UPD</xsd:> <xsd:element name="dataodbioru" type="xsd:date"> <xsd:> Data odbioru dokumentu uzupełniana przez adresata przed podpisaniem</xsd:> <xsd:element name="datautworzeniaposwiadczenia" type="xsd:datetime" minoccurs="0"> <xsd:>data utworzenia struktury poświadczenia UPD</xsd:> <xsd:element name="identyfikatorsprawy" type="pos:identyfikatorsprawytyp"> <xsd:> Oznaczenie sprawy której dotyczy dokument np. znak sprawy </xsd:> <xsd:element name="identyfikatordokumentu" type="pos:identyfikatordokumentutyp"> <xsd:> Oznaczenie dokumentu którego dotyczy UPD np. numer decyzji lub numer z dziennika korespondencyjnego </xsd:> <xsd:element name="informacjauzupelniajaca" type="pos:informacjauzupelniajacatyp" minoccurs="0" maxoccurs="unbounded"> <xsd:> Dodatkowe informacje specyficzne dla właściwości danego dokumentu np. dla numer NIP składającego dokument, element może wystąpić wiele razy z różnymi cechami informacyjnymi. </xsd:> </xsd:sequence> </xsd:complextype> <xsd:complextype name="upptyp"> <xsd:sequence> <xsd:element name="identyfikatorposwiadczenia" type="pos:identyfikatorposwiadczeniatyp" minoccurs="0"> <xsd:> Identyfikator danego poświadczenia generowany przez twórcę poświadczenia </xsd:> 29/31

30 Schemat XML Urzędowego Poświadczenia Odbioru. <xsd:element name="adresat" type="pos:podmiottyp"> <xsd:> Podmiot przyjmujący Dokument i generujący poświadczenie (łącznie z podpisaniem poświadczenia) </xsd:> <xsd:element name="nadawca" type="pos:podmiottyp" minoccurs="0"> <xsd:> Podmiot lub osoba wysyłający dokument</xsd:> <xsd:element name="datadoreczenia" type="xsd:datetime"> <xsd:> Data wprowadzenie dokumentu do system teleinformatycznego podmiotu publicznego </xsd:> <xsd:element name="datawytworzeniaposwiadczenia" type="xsd:datetime"> <xsd:> Data wytworzenia poświadczenia UPP </xsd:> <xsd:element name="identyfikatordokumentu" type="pos:identyfikatordokumentutyp" minoccurs="0"> <xsd:> Oznaczenie dokumentu którego dotyczy UPP np. numer nadany przez osobę wysyłająca dokument </xsd:> <xsd:element name="informacjauzupelniajaca" type="pos:informacjauzupelniajacatyp" minoccurs="0" maxoccurs="unbounded"> <xsd:> Dodatkowe informacje specyficzne dla właściwości danego dokumentu np. dla numer NIP składającego dokument, element może wystąpić wiele razy z różnymi cechami informacyjnymi. </xsd:> </xsd:sequence> </xsd:complextype> <xsd:simpletype name="identyfikatorposwiadczeniatyp"> <xsd:restriction base="xsd:string"> </xsd:restriction> </xsd:simpletype> <xsd:complextype name="podmiottyp"> <xsd:sequence> <xsd:element name="nazwa" type="xsd:string"/> <xsd:element name="identyfikatorpodmiotu" type="pos:identyfikatorpodmiotutyp" minoccurs="0"/> </xsd:sequence> </xsd:complextype> <xsd:complextype name="identyfikatorpodmiotutyp"> <xsd:simplecontent> <xsd:extension base="pos:identyfikatortyp"> <xsd:attribute name="typidentyfkatora" type="xsd:string"/> </xsd:extension> </xsd:simplecontent> </xsd:complextype> <xsd:complextype name="informacjauzupelniajacatyp"> <xsd:simplecontent> <xsd:extension base="pos:typ"> <xsd:attribute name="typinformacjiuzupelniajacej" type="xsd:string"/> </xsd:extension> </xsd:simplecontent> </xsd:complextype> <xsd:simpletype name="identyfikatortyp"> <xsd:restriction base="xsd:string"/> </xsd:simpletype> <xsd:simpletype name="typ"> <xsd:restriction base="xsd:string"/> </xsd:simpletype> <xsd:simpletype name="identyfikatorsprawytyp"> 30/31

31 Załączniki <xsd:restriction base="xsd:string"/> </xsd:simpletype> <xsd:simpletype name="identyfikatordokumentutyp"> <xsd:restriction base="xsd:string"/> </xsd:simpletype> </xsd:schema> VI. Załączniki a) XSD Urzędowego Poświadczenia Odbioioru (UPD UPP) schemat.xsd 31/31
