1 APROBATA TECHNICZNA ITB AT /2012 Stalowe łączniki rozporowe MARCOPOL typu PSR WARSZAWA

2 Aprobata techniczna została opracowana w Zakładzie Aprobat Technicznych przez inż. Zbigniewa CZAJKĘ Projekt okładki: Ewa Kossakowska GW I Kopiowanie aprobaty technicznej jest dozwolone jedynie w całości Wykonano z oryginałów bez opracowania wydawniczego Copyright by Instytut Techniki Budowlanej Warszawa 2012 ISBN Dział Wydawniczy, Warszawa, ul. Ksawerów 21, tel.: Format: pdf Wydano w maju 2012 r. Zam. 547/2012

3 Seria: APROBATY TECHNICZNE Egzemplarz archiwalny APROBATA TECHNICZNA ITB AT /2012 Na podstawie rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (Dz. U. Nr 249, poz. 2497), w wyniku postępowania aprobacyjnego dokonanego w Instytucie Techniki Budowlanej w Warszawie, na wniosek firmy: MARCOPOL Sp. z o.o. Producent Śrub ul. Oliwska 100, Chwaszczyno stwierdza się przydatność do stosowania w budownictwie wyrobów pod nazwą: Stalowe łączniki rozporowe MARCOPOL typu PSR w zakresie i na zasadach określonych w Załączniku, który stanowi integralną część niniejszej Aprobaty Technicznej ITB. Termin ważności: 22 marca 2017 r. Załącznik: Postanowienia ogólne i techniczne D Y R E K T O R Instytutu Techniki Budowlanej Marek Kaproń Warszawa, 22 marca 2012 r. Dokument Aprobaty Technicznej ITB AT /2012 zawiera 14 stron. Tekst tego dokumentu można kopiować tylko w całości. Publikowanie lub upowszechnianie w każdej innej formie fragmentów tekstu Aprobaty Technicznej, wymaga pisemnego uzgodnienia z Instytutem Techniki Budowlanej.

4 AT /2012 str. 2/14 ZAŁĄCZNIK POSTANOWIENIA OGÓLNE I TECHNICZNE SPIS TREŚCI 1. PRZEDMIOT APROBATY TECHNICZNEJ PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA Materiały Wyroby PAKOWANIE, PRZECHOWYWANIE I TRANSPORT OCENA ZGODNOŚCI Zasady ogólne Wstępne badanie typu Zakładowa kontrola produkcji Badania gotowych wyrobów Częstotliwość badań Metody badań Pobieranie próbek do badań Ocena wyników badań USTALENIA FORMALNO-PRAWNE TERMIN WAŻNOŚCI... 9 INFORMACJE DODATKOWE... 9 RYSUNKI I TABLICE... 10

5 AT /2012 str. 3/14 1. PRZEDMIOT APROBATY TECHNICZNEJ Przedmiotem Aprobaty Technicznej ITB są stalowe łączniki rozporowe MARCOPOL typu PSR, produkowane przez firmę MARCOPOL Sp. z o.o. Producent Śrub, ul. Oliwska 100, Chwaszczyno. Łączniki rozporowe typu PSR składają się z trzpienia, z jednej strony nagwintowanego, z drugiej ukształtowanego w postaci stożka oraz tulei rozporowej z nacięciami i nakrętki sześciokątnej z okrągłą podkładką. Elementy łączników są wykonane ze stali zwykłej, niskowęglowej i pokryte elektrolityczną powłoką cynkową oraz konwersyjną powłoką chromianową. Łącznik rozporowy PSR przedstawiono na rys. 1. Wymiary łączników objętych Aprobatą podano w tablicy 1. Wymagane właściwości techniczno-użytkowe łączników rozporowych MARCOPOL typu PSR podano w p PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA Łączniki rozporowe MARCOPOL typu PSR są przeznaczone do wykonywania zamocowań statycznie obciążonych budowlanych elementów konstrukcyjnych w podłożu z betonu zwykłego, klasy nie niższej niż C20/25 wg normy PN-EN 206-1:2003/Ap1:2004/ A1:2005/A2:2006. Ze względu na agresywność korozyjną środowiska, łączniki rozporowe typu PSR należy stosować zgodnie z wymaganiami podanymi w normie PN-EN ISO :2001 lub PN-EN 12500:2002. Nośności obliczeniowe zamocowań łączników objętych niniejszą Aprobatą podano w tablicy 2, a parametry montażowe przedstawiono w tablicy 3. Łączniki rozporowe PSR powinny być stosowane zgodnie z projektem, opracowanym z uwzględnieniem wymagań Polskich Norm i przepisów budowlanych, wymagań niniejszej Aprobaty Technicznej ITB oraz informacji Producenta dotyczących warunków wykonania połączeń z zastosowaniem ww. łączników.

6 AT /2012 str. 4/14 3. WŁAŚCIWOŚCI TECHNICZNE. WYMAGANIA 3.1. Materiały Elementy łączników rozporowych MARCOPOL typu PSR powinny być wykonywane: trzpień ze stali niskowęglowej o wytrzymałości na rozciąganie (R m ) nie niższej niż 500 MPa oraz granicy plastyczności (R e ) nie niższej niż 295 MPa, tuleja rozporowa z blachy stalowej gatunku S235JG wg normy PN-EN :2007, nakrętka i podkładka ze stali węglowej w klasie własności mechanicznych 5 wg normy PN-EN : Wyroby Kształt i wymiary. Kształt i wymiary łączników MARCOPOL typu PSR powinny być zgodne z rys. 1 oraz tablicą 1. Odchyłki wymiarów nietolerowanych nie powinny przekraczać wartości przewidzianych dla odchyłek granicznych do klasy tolerancji m wg normy PN-EN : Wygląd zewnętrzny powierzchni. Powierzchnia łączników powinna być gładka bez pęknięć, zadziorów i śladów korozji Nośności charakterystyczne. Nośności charakterystyczne zamocowań łączników MARCOPOL typu PSR nie powinny być mniejsze niż wartości podane w tablicy Zabezpieczenie antykorozyjne. Elementy łączników powinny być pokryte elektrolityczną powłoką cynkową oraz konwersyjną powłoką chromianową o łącznej grubości nie mniejszej niż 8 µm, spełniającą wymagania określone w normach PN-EN ISO 4042:2001 +Ap1:2004 i PN-EN ISO 2081: PAKOWANIE, PRZECHOWYWANIE, TRANSPORT Łączniki objęte niniejszą Aprobatą Techniczną powinny być dostarczane w opakowaniach firmowych Producenta oraz przechowywane i transportowane w sposób zapewniający

7 AT /2012 str. 5/14 niezmienność ich właściwości. Do każdego opakowania powinna być dołączona informacja zawierająca co najmniej następujące dane: nazwę i adres Producenta, nazwę wyrobu, numer Aprobaty Technicznej ITB AT /2012, numer i datę wystawienia krajowej deklaracji zgodności, nazwę jednostki certyfikującej, która brała udział w ocenie zgodności, min. głębokość zakotwienia, grubość powłoki antykorozyjnej, znak budowlany. Sposób oznakowania wyrobu znakiem budowlanym powinien być zgodny z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041). 5. OCENA ZGODNOŚCI 5.1. Zasady ogólne Zgodnie z art. 4, art. 5 ust. 1 pkt 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. nr 92/2004, poz. 881, z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2012 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami. Zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198/2004, poz. 2041) oceny zgodności wyrobów objętych Aprobatą Techniczną ITB AT /2012 dokonuje Producent, stosując system 1. W przypadku systemu 1 oceny zgodności, Producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2012, jeżeli akredytowana jednostka certyfikująca wydała certyfikat zgodności wyrobu na podstawie: a) zadania Producenta: zakładowej kontroli produkcji,

8 AT /2012 str. 6/14 uzupełniających badań gotowych wyrobów (próbek) pobranych w zakładzie produkcyjnym, prowadzonych przez Producenta, zgodnie z ustalonym planem badań, obejmującym badania podane w p , b) zadania akredytowanej jednostki: wstępnego badania typu, wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji, ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji Wstępne badanie typu Wstępne badanie typu jest badaniem potwierdzającym wymagane właściwości techniczno-użytkowe, wykonywanym przed wprowadzeniem wyrobu do obrotu. Wstępne badanie typu łączników rozporowych PSR obejmuje nośność obliczeniową zamocowań łączników oraz grubość powłoki antykorozyjnej. Badania, które w procedurze aprobacyjnej były podstawą do ustalenia właściwości techniczno-użytkowych wyrobu, stanowią wstępne badanie typu w ocenie zgodności Zakładowa kontrola produkcji Zakładowa kontrola produkcji obejmuje: 1. specyfikację i sprawdzanie surowców oraz materiałów, 2. kontrolę i badania w procesie wytwarzania oraz badania gotowych wyrobów (p ), prowadzone przez Producenta zgodnie z ustalonym planem badań oraz według zasad i procedur określonych w dokumentacji zakładowej kontroli produkcji, dostosowanych do technologii produkcji i zmierzających do uzyskania wyrobów o wymaganych właściwościach. Kontrola produkcji powinna zapewniać, że wyrób jest zgodny z Aprobatą Techniczną ITB AT /2012. Wyniki kontroli produkcji powinny być systematycznie rejestrowane. Zapisy rejestru powinny potwierdzać, że wyrób spełnia kryteria oceny zgodności. Poszczególne wyroby lub partie wyrobów i związane z nimi szczegóły produkcyjne muszą być w pełni możliwe do identyfikacji i odtworzenia Badania gotowych wyrobów Program badań. Program badań obejmuje: a) badania bieżące, b) badania uzupełniające.

9 AT /2012 str. 7/ Badania bieżące. Badania bieżące łączników rozporowych obejmują sprawdzenie: a) kształtu i wymiarów, b) wyglądu zewnętrznego powierzchni, c) grubości powłoki antykorozyjnej Badania uzupełniające. Badania uzupełniające łączników rozporowych obejmują sprawdzenie nośności charakterystycznej zamocowań Częstotliwość badań Badania bieżące powinny być wykonywane zgodnie z ustalonym planem badań, ale nie rzadziej niż dla każdej partii wyrobów. Wielkość partii wyrobów powinna być określona w dokumentacji zakładowej kontroli produkcji Metody badań Sprawdzenie kształtu i wymiarów łączników. Sprawdzenie kształtu i wymiarów łączników rozporowych należy przeprowadzać okiem nieuzbrojonym, za pomocą przyrządów pomiarowych zapewniających uzyskanie dokładności pomiaru do 0,01 mm. Kształt, wymiar i odchyłki powinny spełniać wymagania p Sprawdzenie wyglądu zewnętrznego powierzchni. Sprawdzenie wyglądu zewnętrznego powierzchni łączników rozporowych należy wykonywać wizualnie. Wyniki badań należy porównać z wymaganiami p Sprawdzenie nośności charakterystycznej zamocowań łącznika. Sprawdzenie nośności charakterystycznej zamocowań łączników rozporowych należy przeprowadzać na łącznikach osadzonych w podłożu wymienionym w p. 2. Pomiaru sił należy dokonywać za pomocą urządzenia o zakresie dobranym do spodziewanej wartości siły niszczącej, umożliwiającego stałe i powolne zwiększanie siły aż do zniszczenia. Błąd pomiaru nie powinien przekraczać 3 % w całym zakresie pomiarowym Sprawdzenie grubości powłoki antykorozyjnej. Sprawdzenie grubości powłoki cynkowej i konwersyjnej powłoki chromianowej należy wykonywać według normy PN-EN ISO 2178:1998 lub PN-EN ISO 3497:2004. Wyniki badań należy porównać z wymaganiami p

10 AT /2012 str. 8/ Pobieranie próbek do badań Próbki do badań należy pobierać losowo, zgodnie z normą PN-N-03010: Ocena wyników badań Wyprodukowane wyroby należy uznać za zgodne z wymaganiami niniejszej Aprobaty Technicznej ITB, jeżeli wyniki wszystkich badań są pozytywne. 6. USTALENIA FORMALNO-PRAWNE 6.1. Aprobata Techniczna ITB AT /2012 jest dokumentem stwierdzającym przydatność stalowych łączników rozporowych MARCOPOL typu PSR do stosowania w budownictwie w zakresie wynikającym z postanowień Aprobaty. Zgodnie z art. 4, art. 5 ust. 1 pkt 3 oraz art. 8 ust. 1 ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. nr 92/2004, poz. 881, z późniejszymi zmianami) wyroby, których dotyczy niniejsza Aprobata Techniczna, mogą być wprowadzane do obrotu i stosowane przy wykonywaniu robót budowlanych w zakresie odpowiadającym ich właściwościom użytkowym i przeznaczeniu, jeżeli Producent dokonał oceny zgodności, wydał krajową deklarację zgodności z Aprobatą Techniczną ITB AT /2012 i oznakował wyroby znakiem budowlanym, zgodnie z obowiązującymi przepisami Aprobata Techniczna ITB nie narusza uprawnień wynikających z przepisów o ochronie własności przemysłowej, a w szczególności obwieszczenia Marszałka Sejmu Rzeczpospolitej Polskiej z dnia 13 czerwca 2003 r. w sprawie ogłoszenia jednolitego tekstu ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U. Nr 119, poz zmiany Dz. U. Nr 33/2004, poz. 286). Zapewnienie tych uprawnień należy do obowiązków korzystających z niniejszej Aprobaty Technicznej ITB ITB wydając Aprobatę Techniczną nie bierze odpowiedzialności za ewentualne naruszenie praw wyłącznych i nabytych Aprobata Techniczna ITB nie zwalnia Producenta stalowych łączników rozporowych MARCOPOL typu PSR od odpowiedzialności za właściwą jakość wyrobów oraz wykonawców robót budowlanych od odpowiedzialności za właściwe ich zastosowanie.

11 AT /2012 str. 9/ W treści wydawanych prospektów i ogłoszeń oraz innych dokumentów związanych z wprowadzaniem do obrotu i stosowaniem w budownictwie stalowych łączników rozporowych MARCOPOL typu PSR należy zamieszczać informację o udzielonej tym wyrobom Aprobacie Technicznej ITB AT / TERMIN WAŻNOŚCI Aprobata Techniczna ITB AT /2012 jest ważna do 22 marca 2017 r. Ważność Aprobaty Technicznej ITB może być przedłużona na kolejne okresy, jeżeli jej Wnioskodawca lub formalny następca wystąpi w tej sprawie do Instytutu Techniki Budowlanej z odpowiednim wnioskiem nie później niż 3 miesiące przed upływem terminu ważności tego dokumentu. KONIEC INFORMACJE DODATKOWE Normy i dokumenty związane PN-EN 206-1:2003 +Ap1:2004+A1:2005/A2:2006 PN-EN :2007 Beton. Część 1: Wymagania, właściwości, produkcja i zgodność. Wyroby walcowane na gorąco ze stali konstrukcyjnych. Część 2: Warunki techniczne dostawy stali konstrukcyjnych niestopowych PN-EN 12500:2002 Ochrona materiałów metalowych przed korozją. Ryzyko korozji w warunkach atmosferycznych. Klasyfikacja, określanie i ocena korozyjności atmosfery PN-EN :1998 Własności mechaniczne części złącznych. Nakrętki z określonym obciążeniem próbnym. Gwint zwykły PN-EN :1999 Tolerancje ogólne. Tolerancje wymiarów liniowych i kątowych bez indywidualnych oznaczeń tolerancji

12 AT /2012 str. 10/14 PN-EN ISO 2081:2011 Powłoki metalowe i inne nieorganiczne. Elektrolityczne powłoki cynkowe z obróbką dodatkową na żelazie lub stali PN-EN ISO 2178:1998 Powłoki niemagnetyczne na podłożu magnetycznym. Pomiar grubości powłok. Metoda magnetyczna PN-EN ISO 3497:2004 Powłoki metalowe. Pomiary grubości powłok. Metody spektrometrii rentgenowskiej PN-EN ISO 4042:2001/ Części złączne. Powłoki elektrolityczne Ap1:2004 PN-EN ISO :2001 Farby i lakiery. Ochrona przed korozją konstrukcji stalowych za pomocą ochronnych systemów malarskich. Część 2: Klasyfikacja środowisk PN-N-03010:1983 Statystyczna kontrola jakości. Losowy wybór jednostek produktu do próbek Raporty z badań i oceny Raport z badań nr LOK /11/R08OSK. Stalowe łączniki rozporowe pierścieniowe typu PSR, Laboratorium Łączników i Wyrobów Budowlanych LOK, ITB Oddział Śląski, Katowice, al. Korfantego 191.

13 AT /2012 str. 11/14 RYSUNKI I TABLICE Str. RYSUNKI Rys. 1. Stalowy łącznik rozporowy MARCOPOL typu PSR TABLICE Tablica 1. Asortyment i wymiary stalowych łączników rozporowych MARCOPOL typu PSR Tablica 2. Nośności obliczeniowe zamocowań łączników rozporowych MARCOPOL typu PSR na wyrywanie z podłoża betonowego Tablica 3. Parametry montażowe łączników rozporowych MARCOPOL typu PSR Tablica 4. Nośności charakterystyczne zamocowań łączników rozporowych MARCOPOL typu PSR na wyrywanie z podłoża betonowego... 14

14 AT /2012 str. 12/14 Rys. 1. Stalowy łącznik rozporowy MARCOPOL typu PSR Asortyment i wymiary stalowych łączników rozporowych MARCOPOL typu PSR Tablica 1 Wymiary, mm Poz. Oznaczenie D L PSR PSR PSR PSR PSR PSR PSR PSR PSR PSR PSR PSR PSR PSR PSR PSR PSR PSR PSR PSR PSR PSR PSR PSR

15 AT /2012 str. 13/14 Nośności obliczeniowe zamocowań łączników rozporowych MARCOPOL typu PSR na wyrywanie z podłoża betonowego 1) Tablica 2 Poz. Oznaczenie Średnica łącznika D, mm Nośność obliczeniowa, kn PSR ,50 2 PSR ,76 3 PSR ,49 4 PSR ,75 5 PSR ,82 6 PSR ,88 1) beton zwykły klasy C20/25 wg normy PN-EN 206-1:2003+Ap1:2004+A1:2005/A2:2006 Poz. Parametry montażowe łączników rozporowych MARCOPOL typu PSR Oznaczenie Średnica łącznika D, mm Długość łącznika L, mm Min. głębokość zakotwienia hef, mm Średnica otworu d0, mm Min. głębokość otworu h0, mm Tablica 3 Moment instalacyjny Tinst, Nm PSR , 55, PSR , 75, PSR PSR PSR , 80, 100, 120, , 100, 130, 150, , 125, 150, 180, PSR , 200,

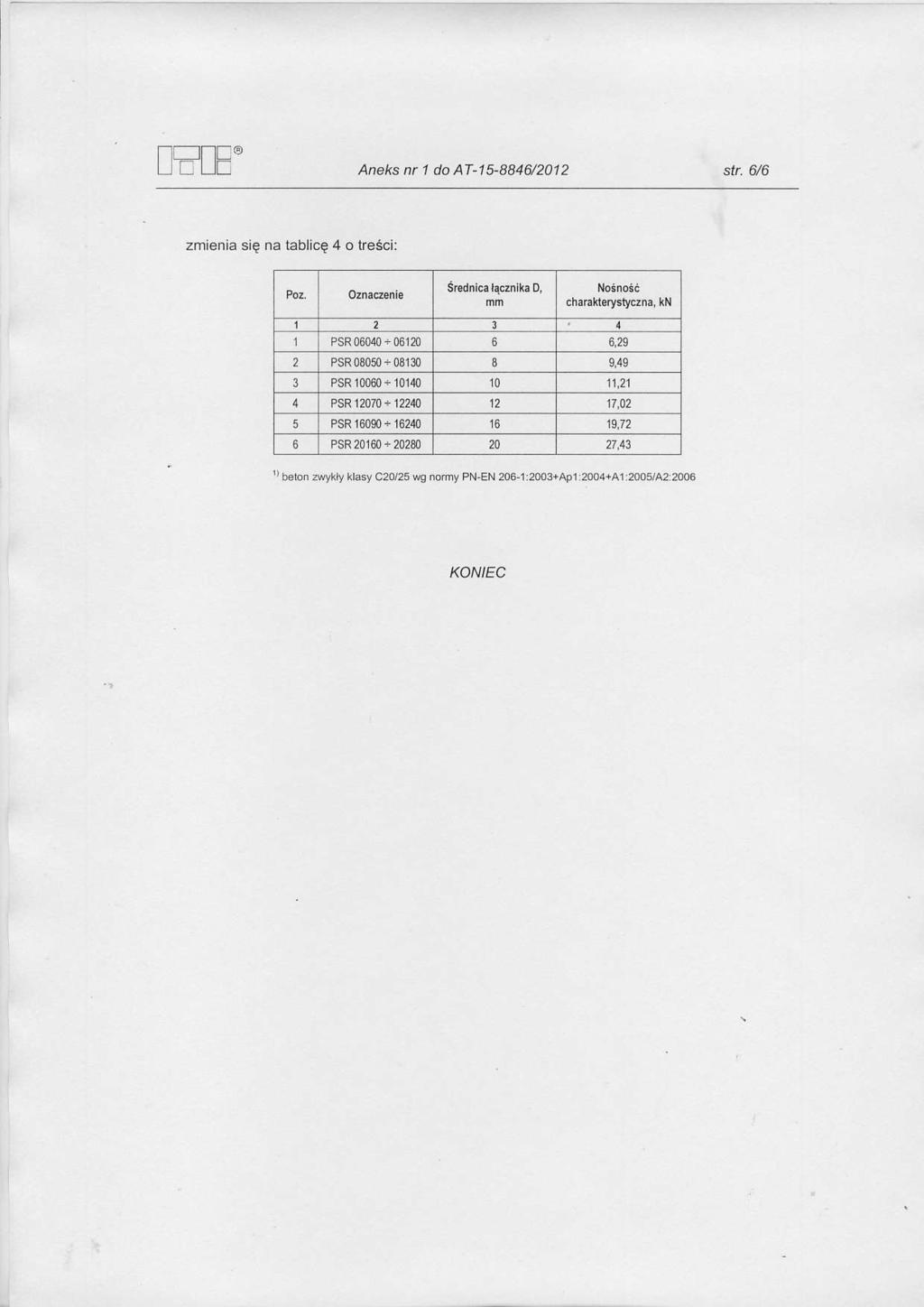

16 AT /2012 str. 14/14 Nośności charakterystyczne zamocowań łączników rozporowych MARCOPOL typu PSR na wyrywanie z podłoża betonowego 1) Tablica 4 Poz. Oznaczenie Średnica łącznika D, mm Nośność charakterystyczna, kn PSR ,29 2 PSR ,49 3 PSR ,21 4 PSR ,02 5 PSR ,72 6 PSR ,43 1) beton zwykły klasy C20/25 wg normy PN-EN 206-1:2003+Ap1:2004+A1:2005/A2:2006
