2 Dziękujemy za okazane zaufanie i wybór produktu ORLLO. Niniejsza instrukcja zawiera informacje dotyczące specyfikacji technicznej i obsługi urządzenia, jego funkcji i ustawień oraz prawidłowej instalacji. Należy uważnie przeczytać treść niniejszej instrukcji obsługi przed pierwszym użytkowaniem. Postępowanie zgodne z instrukcją jest warunkiem prawidłowego funkcjonowania i korzystania z urządzenia. Życzymy Państwu zadowolenia z użytkowania urządzenia. Cechy i funkcje urządzenia: Pierwszy w Europie procesor Ambarella A12A55 Mniejsze zużycie energii przy optymalnej pracy procesora(technologia 28-nm) Nagrywanie w rozdzielczości 2560x FPS 1920x FPS Funkcja Ultra HDR-dostosowanie jasności Rozdzielczości z HDR: 2560x FPS z HDR 1920x FPS z HDR Kąt widzenia 170 Super jasny obiektyw 1,8/f Systemy ostrzegawcze (ADAS) LDWS - przekroczenie białej linii, FCWS - ostrzeżenie o przeszkodzie z przodu Ustawienie limitu prędkości GPS - odtworzenie przejechanej trasy 3DNR-redukcja zniekształceń Zdjęcia w rozdzielczości 16Mpixel Detekcja ruchu Nagrywanie w pętli (cykliczne) Czujnik przeciążeń G-Sensor Super Slow Light - super jakość nagrań w nocy (Super Night Vision) Funkcja Parkingowa Strumień Danych Bitrate 22860kbps Wytrzymała metalowa obudowa Automatyczny start nagrywania 1

3 SpecyfikacjaTechniczna: Procesor Ambarella A12A55 Sensor 1/3 CMOS OV4689 (4 mega pixels) Szerokokątny obiektyw : 170 HD Jednostka przesłony f/1.8 Rozdzielczość wideo: 2560x144030P 2304x129630P 1920*108060P 1920* P 1280*72060P HDR 2560x1440 HDR 1920x P Format pliku MOV/H.265 Rozdzielczość zdjęć 4M/8M/14M/16Mpixel Format zdjęć: JPEG Wyświetlacz 2,7 cala LTPS LCD 960 x 240 Wbudowany system ADAS Wbudowany czujnik przeciążeń 3D G-sensor Wbudowana detekcja ruchu Wbudowana Funkcja Parkingowa Interfejs USB/HDMI/TV-OUT/AV IN Wbudowany mikrofon i głośnik Slot kart TF (microsd): max 128 Gb Wbudowany akumulator litowo-jonowy Temperatura pracy 0 do 60 C Napięcie i prąd 5V/1,5A 2

4 Przed Pierwszym Użyciem Urządzenia: WAŻNE: Urządzenie należy chronić przed nadmierną wilgocią i ekstremalnymi temperaturami. W czasie dużego nasłonecznienia unikać bezpośredniego skierowania światła na obiektyw kamery, może dojść do prześwietlenia nagrań. Jest to zjawisko naturalne. Urządzenie nie może pracować w środowisku zapylonym lub zawierającym opary substancji żrących i agresywnych. Urządzenie przeznaczone jest do pracy w temperaturze: stopni C. Urządzenia nie należy pozostawiać w samochodzie w mroźne dni oraz po zakończeniu jazdy w dni upalne. Nie należy wystawiać urządzenia na działanie nagłych i dużych zmian temperatury. Mogłoby to spowodować kondensację wilgoci wewnątrz urządzenia, a w rezultacie jego uszkodzenie. W przypadku wystąpienia kondensacji wilgoci, przed użyciem należy zaczekać aż urządzenie całkowicie wyschnie. Powierzchnię ekranu można łatwo zarysować. Należy unikać dotykania jej ostrymi przedmiotami. Nigdy nie należy czyścić włączonego urządzenia. Do wycierania ekranu i zewnętrznych części urządzenia należy używać miękkiej, niepozostawiającej włókien szmatki. Do czyszczenia ekranu nie należy używać ręczników papierowych Należy unikać zbyt długiego wystawiania urządzenia na działanie bezpośredniego światła słonecznego, może to doprowadzić do przegrzania co może spowodować uszkodzenie urządzenia. Nie zdejmuj osłony urządzenia. Wewnątrz nie znajdują się części mogące zostać naprawione przez użytkownika. Wszelkie naprawy powinny być wykonywane wyłącznie przez autoryzowany serwis. Chroń urządzenie przed kontaktem z wodą i wilgocią, aby uniknąć porażenia prądem. Przed użyciem należy zapoznać się z całą instrukcją, aby odpowiednio obsługiwać i użytkować urządzenie. Specyfikacja może ulec zmianie z powodu modernizacji lub uaktualnień. Produkt rzeczywisty może różnić się od produktu poglądowego. Uszkodzenia powstałe z niewłaściwego użytkowania i przechowywania urządzenia nie są objęte bezpłatną naprawą i gwarancją. Przed zamontowaniem całego zestawu w samochodzie zalecane jest wcześniejsze sprawdzenie czy urządzenie nie powoduje zakłóceń oraz czy pracuje prawidłowo. Kamera jest zgodna z kartami pamięci od 16GB do 128 GB, microsd, microsdhc, microsdxc. Wymagane są karty posiadające 10 klasę prędkości. Aby uniknąć problemów w działaniu kamery używaj kart renomowanych producentów. Wymagany system plików FAT32.Należy stosować karty dobrej jakości karty takich producentów jak : ORLLO GOODRAM, Kingston, SANDISK, SAMSUNG. Funkcja nagrywania w pętli i wykrywanie ruchu nie mogą być włączone jednocześnie. (błędy w zapisie pliku i działania urządzenia) 3

5 Funkcja parking oraz wykrywanie w ruchu powinno być włączone tylko na postoju pojazdu. Przy funkcja parking oraz wykrywanie ruchu urządzenie powinno być podłączone na stałe do zasilania.(bateria nie umożliwia ciągłej pracy urządzenia) Po włączeniu trybu parkingowego po wstrząsie (uderzeniu)urządzenie uruchamia się i zaczyna nagrywać około 15 sekund film. Kamera jest urządzeniem nagrywającym wideo, dźwięk i inne powiązane informacje dotyczące pojazdu w ruchu drogowym, a jej pliki stanowią jedynie pomocnicze odniesienie do wypadku. Kiedy podczas odtwarzania na komputerze PC film przycina się(klatkuje) należy pobrać najnowsze kodeki wideo. Po zamontowaniu karty pamięci w kamerze należy ją sformatować. Wchodząc w ustawienia kamery-> Format karty pamięci 4

6 5

7 OPIS PRZYCISKÓW I WYJŚĆ 1. Przycisk [MODE] -Przycisk powoduje przejście między trybem wideo/zdjęć/odtwarzacz 2. Przycisk [Menu]-Przycisk powoduje przejście do Menu 3. Przycisk [SOS]-Przycisk powoduje zablokowanie nagrania (plik chroniony) 4. Przycisk [w Górę]- 5. Funkcja 1: Przycisk powoduje przejście do Góry Funkcja 2: wyłączenie i włączenie mikrofonu 6. Przycisk [w Dół]- Przycisk powoduje przejście w Dół 7. Przycisk [OK]- Funkcja 1: Przycisk potwierdzenia Funkcja 2: przycisk startu i zatrzymania nagrania 8. Gniazdo GPS- Umożliwia podłączenie modułu GPS 9. Gniazdo HDMI- Umożliwia podłączenie przewodu HDMI 10. Miejsce przyssawki- Miejsce instalacji przyssawki do szyby 11. Port miniusb- Port podłączenia zasilania (5V)/transmisja danych 12. Przycisk [Uruchomienia]- Funkcja 1: Przycisk włączenia i wyłączenia urządzenia Funkcja 2: przycisk robienia zdjęć 13. Wskaźnik LED- ładowanie-niebieski/ nagrywanie-czerwony 14. Wyświetlacz- Umożliwia wyświetlanie obrazu 15. Głośnik- Umożliwia odtwarzanie dźwięku 16. Reset- Umożliwia reset urządzenia kiedy urządzenie ulegnie zawieszeniu 17. Slot Karty TF- Miejsce montażu karty microsd 18. Mikrofon- Umożliwia nagrywanie dźwięku 19. Otwory chłodzące- umożliwiające chłodzenie urządzenia 6

8 URUCHAMIANIE URZĄDZENIA: Urządzenie uruchomi się automatycznie i zacznie nagrywać film, gdy podłączymy zasilanie z gniazda zapalniczki pojazdu. Kamerę możemy także włączyć i wyłączyć za pomocą przycisku [Uruchomienia] Ważne: Automatyczne włączenie i wyłączenie możliwe jest tylko wtedy, kiedy pojazd jest wyposażony w gniazdo zapalniczki, w którym pojawia się zasilanie po przekręceniu kluczyka. Gdy napięcie będzie za niskie urządzenie się automatycznie wyłączy. Urządzenie na baterii wytrzymuje tylko kilka minut. TRYB WIDEO Kamera wejdzie w tryb wideo automatycznie po włączeniu zasilania.aby zatrzymać lub rozpocząć nagranie ręcznie należy nacisnąć przycisk [OK]. Wskaźnik LED czerwony (miganie) sygnalizuje, że trwa nagrywanie. Aby zabezpieczyć plik, który się nagrywa przed nadpisaniem lub usunięciem należy nacisnąć przycisk [SOS]..Podczas nagrywania możliwe jest także włączenie i wyłączenie mikrofonu za pomocą przycisku [ W górę]. 7

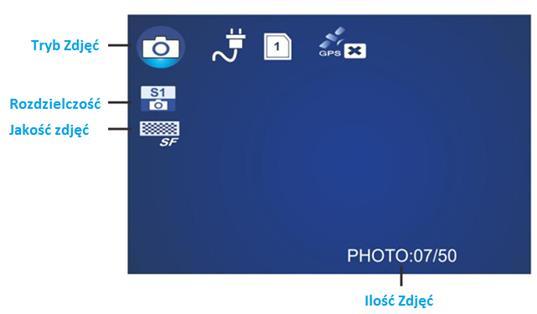

9 TRYB ZDJĘĆ Aby przejść do trybu zdjęć należy nacisnąć przycisk [MODE] w trybie wideo. W lewym górnym rogu pokaże się ikona aparatu. Zdjęcie możemy wykonać za pomocą przycisku [Uruchomienia] lub za pomocą przycisku [OK] Ważne: Maksymalnie możemy zrobić 50 zdjęć. TRYB ODTWARZANIA Aby przejść do trybu odtwarzania należy nacisnąć dwa razy przycisk [MODE] kiedy urządzenie jest w trybie wideo. Przycisk [Uruchomienia] służy do przejścia między nagraniami głównymi, a nagraniami zabezpieczonymi. Do przeglądania filmów służą przyciski [W Górę] i [W Dół]. Aby odtworzyć lub zatrzymać film należy nacisnąć przycisk [OK]. Za pomocą przycisku [MENU] możemy wybrać Tryb odtwarzania: JEDEN; POWTÓRZ WSZYSTKO; POWTÓRZ JEDEN; POWTÓRZ WSZYSTKO. Usuwanie nagrań w odtwarzaczu: należy nacisnąć przycisk [MENU] i wybrać usuń pliki. Następnie możemy wybrać: Usuń plik usuwa jeden zaznaczony plik lub Usuń wszystkie pliki usuwa wszystkie pliki. Aby usunąć należy potwierdzić przyciskiem [OK.] 8

10 USTAWIENIA WIDEO Aby przejść do ustawień Wideo lub Zdjęć należy nacisnąć przycisk [MENU] w danym trybie. Do przejścia między ustawieniami służą przyciski [W Górę] i [W Dół]. Aby potwierdzić dane ustawienie należy nacisnąć przycisk [OK]. Przejście do ustawień systemowych(druga zakładka) należy nacisnąć przycisk [MODE]. 1. Ustaw Rozdzielczość Wideo ( Ustawienie rozdzielczości nagrania filmu) 2560x144030P 2304x129630P 1920*108030P 1920*108060P 1280*72060P HDR 2560x P HDR 1920* P 2. Jakość (jakość nagrywanego filmu) Bardzo Dobra Dobra Normalna 3. ADAS (Asystent kierowcy : przekroczenie białej linii; zbliżanie do przeszkody) Włączenie 4. Wykrywanie Ruchu (automatyczne nagrywanie po wykryciu ruchu) Włączenie 5. Czujnik G-sensor (czujnik przeciążenia) Niski Średni Wysoki 6. Funkcja Parkingowa (wstrząs urządzenia powoduje automatyczne włączenie i nagrywanie krótkiego filmu) Włączenie 7. Nagranie w pętli (nagranie cykliczne ) 1 min 3min 5min 9

11 8. Mikrofon( włączenie/wyłączenie dźwięku odwrotne znaczenie) Włączenie 9. Odświeżanie (odświeżanie wyświetlacza) 50Hz 60Hz Ustawienia Zdjęć Aby przejść do ustawień Zdjęć należy nacisnąć przycisk MENU w trybie Zdjęć. Do nawigacji służą przyciski W Górę i W Dół. Akceptacja ustawienia należy nacisnąć przycisk OK.. Przejście do ustawieńsystemowychnależynacisnąćprzycisk MODE 1. Ustawienie Rozdzielczości rozdzielczość robionych zdjęć) 4M( :9) 8M( :9) 14M( :9) 16M( :9) 2. Jakość (jakość wykonywanych zdjęć) Bardzo Dobra Dobra Normalna Ustawienia Systemowe 1. Ustawienie języka Polski Angielski Holenderski Chiński 2. System: (ustawienie systemu wyświetlania) NTSC PAL 3. Ustawienie Numeru Tablicy Rejestracyjnej ( Przejście między literami przycisk w Górę I W Dół ; zmiana pozycji przycisk MODE ) 4. Ustaw czas (Ustawienie Daty I Godziny) ( Przejście między literami przycisk w Górę I W Dół ; zmiana pozycji przycisk MODE ) 10

12 5. Ustawienie strefy czasowej 6. Ustawienie Znak Wodny (oznaczenie na nagraniu: data, godzina, nr rejestracyjny) Data Godzina Nr Tab. Rejestracyjnej 7. Format (formatowanie karty pamięci) 8. Ustawienia Fabryczne (Powrót do ustawień fabrycznych) 9. Autowyłaczenie (czas wyłączenia urządzenia gdy nie nagrywa) 1min 3min 5min 10. Pojemność Karty (informacje o karcie pamięci) 11. Ustawienie dźwięku (odtwarzanie dźwięku) Włączenie/Wyłączenie 12. Podświetlenie (czas włączenia ekranu wygaszacz ekranu ) 1min 3min 5min 13. Ustawienie Limitu Prędkości (powiadomienie o przekroczeniu ustalonej prędkości) 70km/h 110km/h 80km/h 120km/h 90km/h 130km/h 100km/h 140km/h 14. Wersja (wersja Firmware oprogramowania) Ważne : Ustawienie ADAS nie dostępne jest dla rozdzielczości 2304x1296p Przy włączonej funkcji wykrywaniu ruchu należy wyłączyć nagranie w pętli. Obie włączone funkcje powodują błędy w nagraniu. Funkcja Parkingowa: po wstrząsie automatycznie włączy się kamera i zacznie nagrywać 30 sekund filmu. 11

13 System ADAS: System ADAS informuje o zagrożeniu przez sygnał dźwiękowy oraz wyświetla ostrzeżenia na wyświetlaczu. Moduł GPS musi być podłączony do kamery Przekroczenie białej linii: Powiadomienie o przeszkodzie z przodu: Limit prędkości Po wybraniu odpowiedniego limitu prędkości na wyświetlaczu pokazuje się powiadomienie o przekroczeniu prędkości (bez sygnału dźwiękowego). Moduł GPS musi być podłączony do Kamery 12

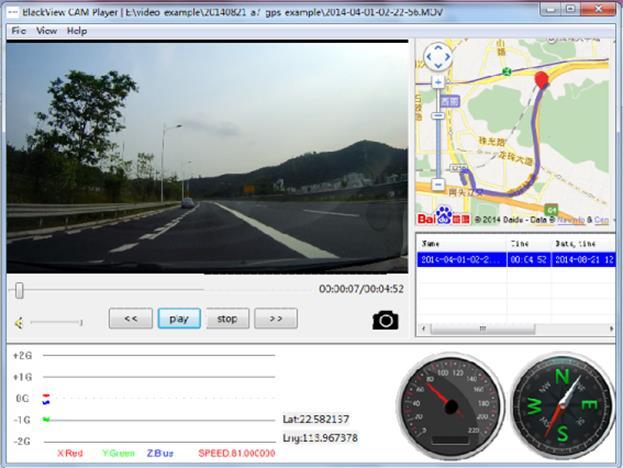

14 Odtwarzanie Przejechanej Trasy: Urządzenie za pomocą GPS zapisuje przejechaną trasę oraz prędkość pojazdu. Do odtwarzania nagrań służy program Car DV Player, który jest do pobrania ze strony orllo.pl/oprogramowanie. Uwaga: Zalecane jest uruchamianie programu w trybie Administrator: Klikamy prawym przyciskiem myszy na ikonę programu. Pojawi się menu kontekstowe, w którym z listy wybieramy opcję Uruchom jako administrator Nagrane pliki należy skopiować na dysk komputera, a następnie odtworzyć w programie. Poprawna instalacja kamery z GPS: 1. Należy odpowiednio zamocować kamerę aby uniknąć trzęsienia oraz zniekształceń obrazu. 2. Moduł GPS powinien być zamocowany na szybie, możliwie jak najwyżej (najlepszy sygnał GPS) 3. Moduł GPS nie może być zamocowany blisko metalowych elementach karoserii. Wpływa to na niepoprawne pozycję 4. W niektórych samochodach stosowane są szyby metalizowane lub podgrzewane, które zakłócają prace modułu GPS. 13
