1 OŚWIETLENIE I KOMFORT Przygotował: mgr inż. Tomasz Widerski Foto: BMW

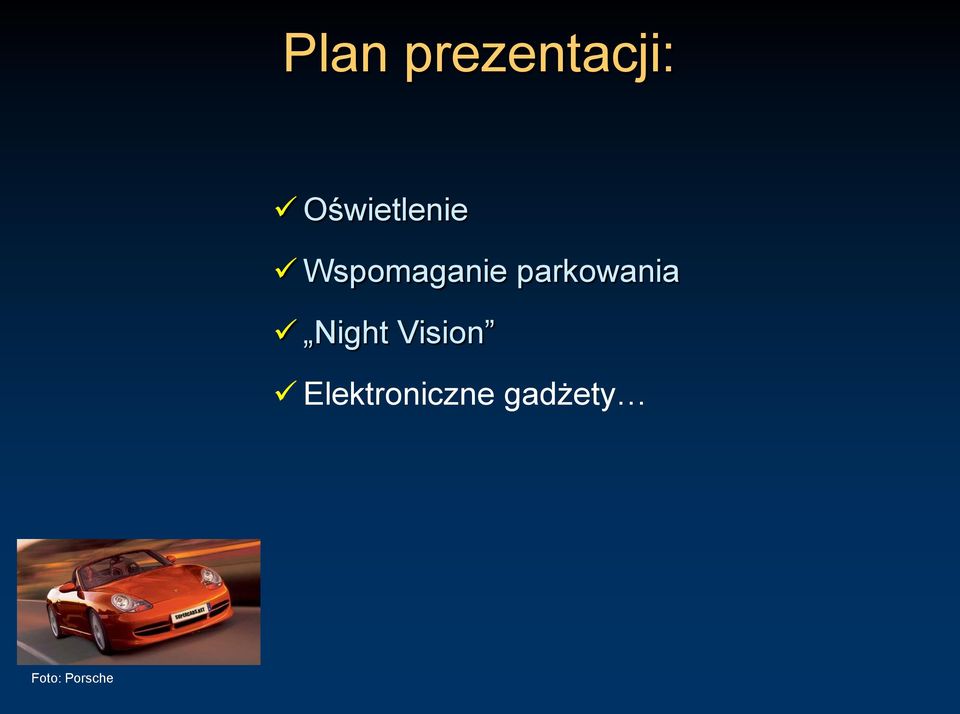

2 Plan prezentacji: Oświetlenie Wspomaganie parkowania Night Vision Elektroniczne gadżety Foto: Porsche

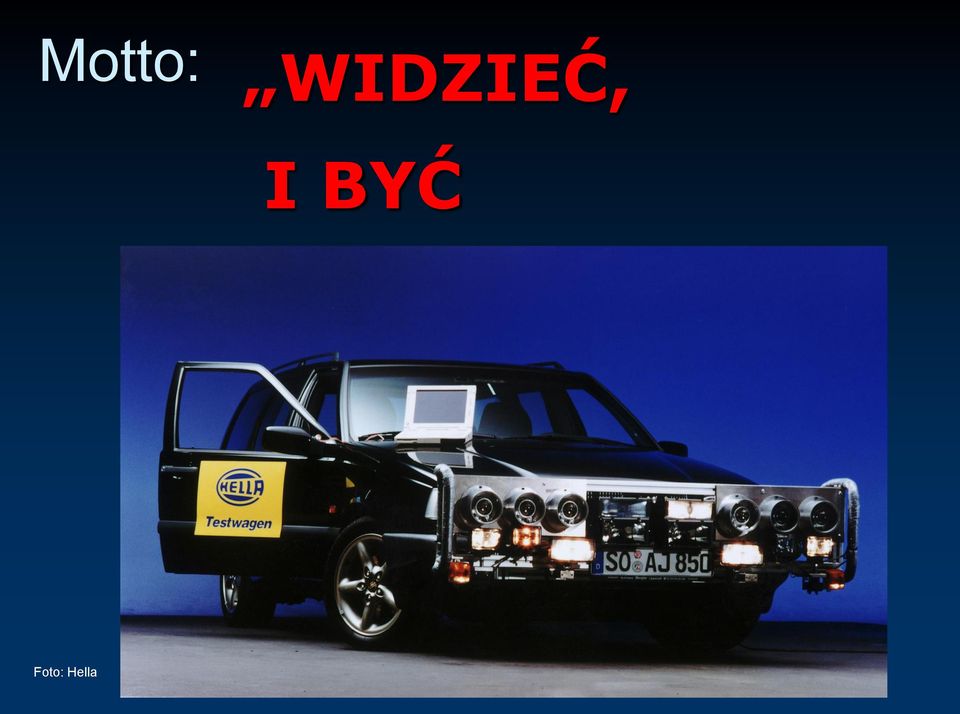

3 Motto: WIDZIEĆ, I BYĆ WIDZIANYM Foto: Hella

4 1. Reflektory główne przednie Przednie światła pozycyjne Światła mijania Światła drogowe Kierunkowskazy 2. Reflektory dodatkowe Lampy przeciwmgielne Lampy drogowe 3. Lampy tylne Światło STOP Światło pozycyjne Światła cofania Światła przeciwmgielne Kierunkowskazy Światła odblaskowe 4. Lampy oświetlenia wewnętrznego Źródła światła w samochodzie

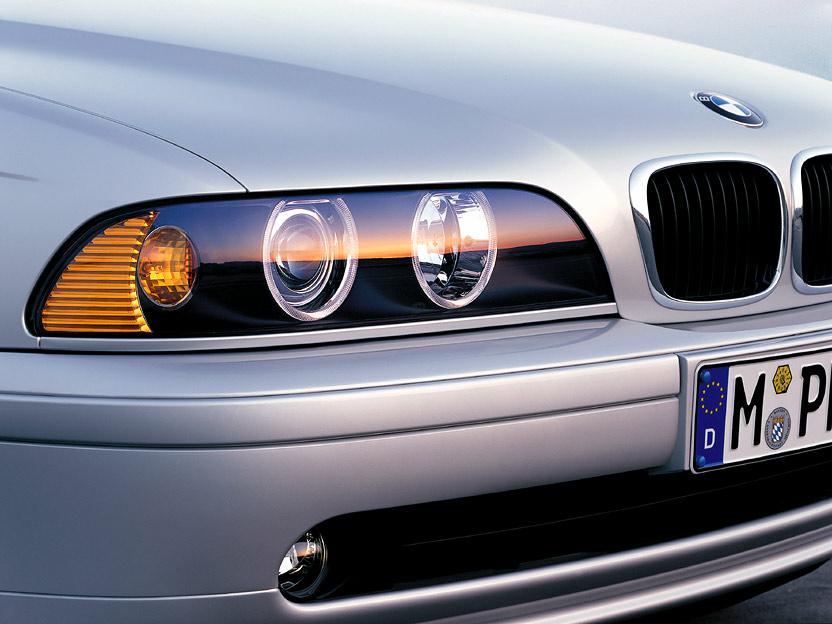

5 Kierunki rozwoju reflektorów Foto: BMW Zbliżenie barwy wytworzonego światła do barwy światła słonecznego Zwiększenie jednorodności strumienia światła Zwiększenie zasięgu strumienia światła Wykorzystanie wydajniejszych źródeł światła w reflektorach

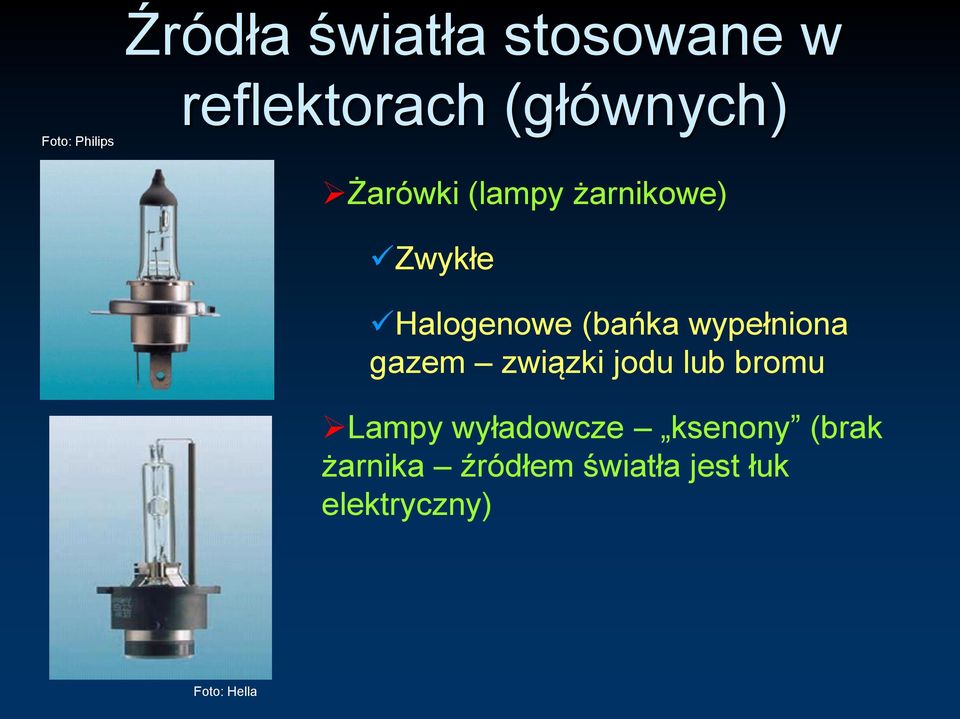

6 Źródła światła stosowane w reflektorach (głównych) Foto: Philips Żarówki (lampy żarnikowe) Zwykłe Halogenowe (bańka wypełniona gazem związki jodu lub bromu Lampy wyładowcze ksenony (brak żarnika źródłem światła jest łuk elektryczny) Foto: Hella

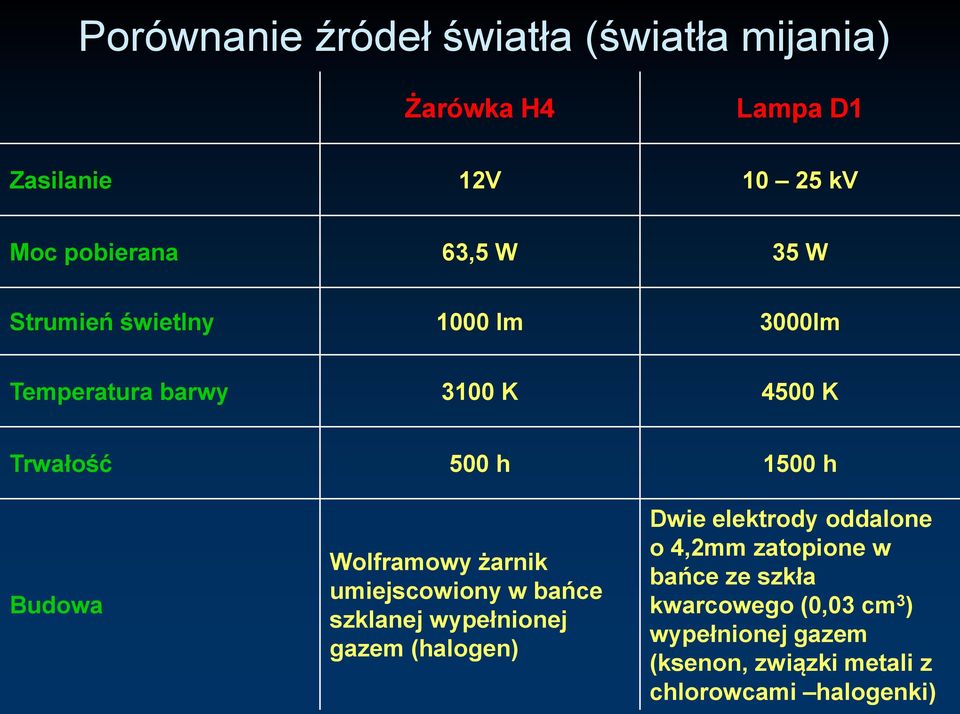

7 Porównanie źródeł światła (światła mijania) Żarówka H4 Lampa D1 Zasilanie 12V kv Moc pobierana 63,5 W 35 W Strumień świetlny 1000 lm 3000lm Temperatura barwy 3100 K 4500 K Trwałość 500 h 1500 h Budowa Wolframowy żarnik umiejscowiony w bańce szklanej wypełnionej gazem (halogen) Dwie elektrody oddalone o 4,2mm zatopione w bańce ze szkła kwarcowego (0,03 cm 3 ) wypełnionej gazem (ksenon, związki metali z chlorowcami halogenki)

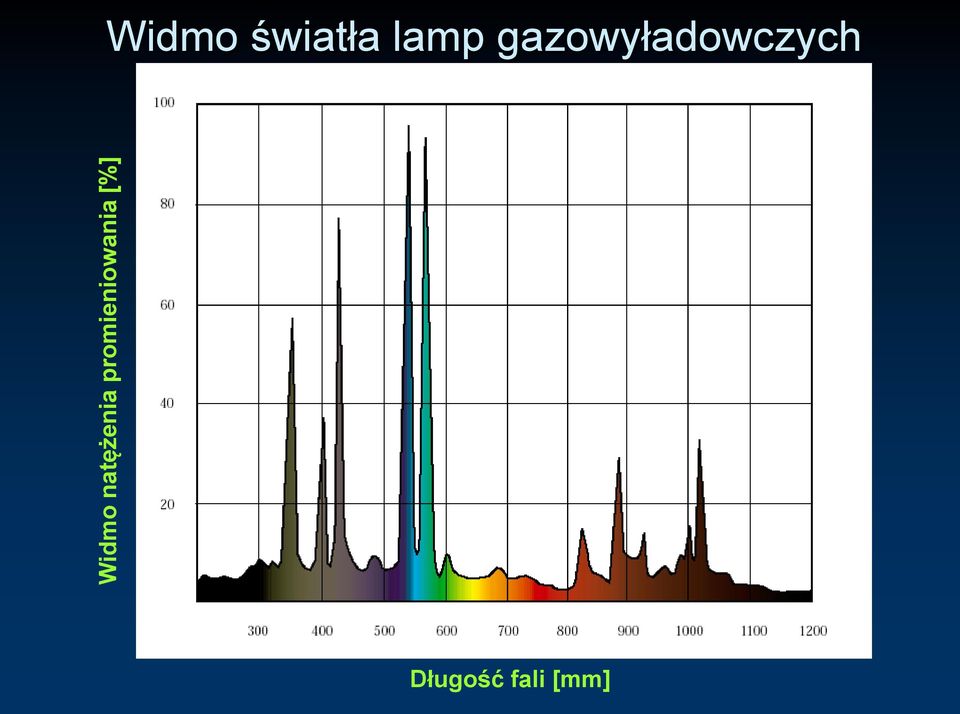

8 Widmo natężenia promieniowania [%] Widmo światła lamp gazowyładowczych Długość fali [mm]

9 Porównanie źródeł światła rodzaje emisji Lampa halogenowa Promieniowanie cieplne Podczerwień Światło Lampa xenonowa Promieniowanie cieplne Podczerwień Światło Rys: Osram

10 Porównanie źródeł światła Czas zapłonu lamp gazowyładowczych jest znacznie dłuższy niż lamp halogenowych

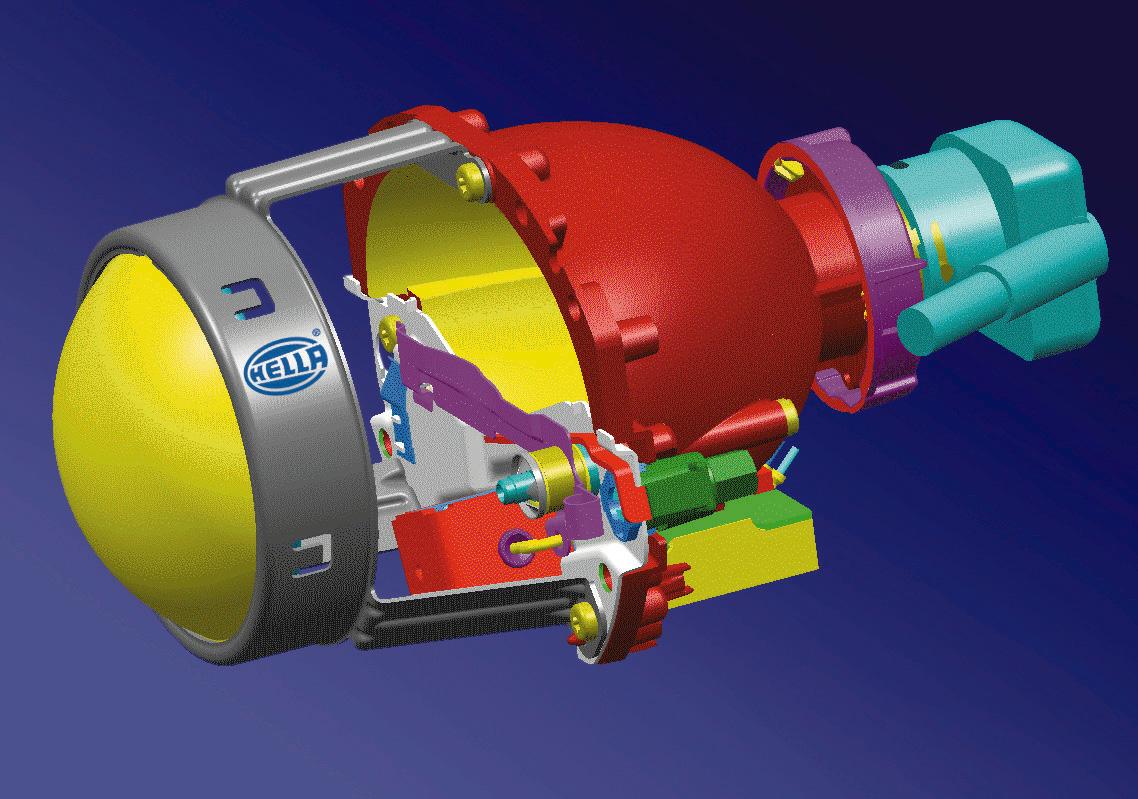

11 Reflektory elipsoidalne Foto: Hella Reflektor projektorowy z urządzeniami zasilającymi 11

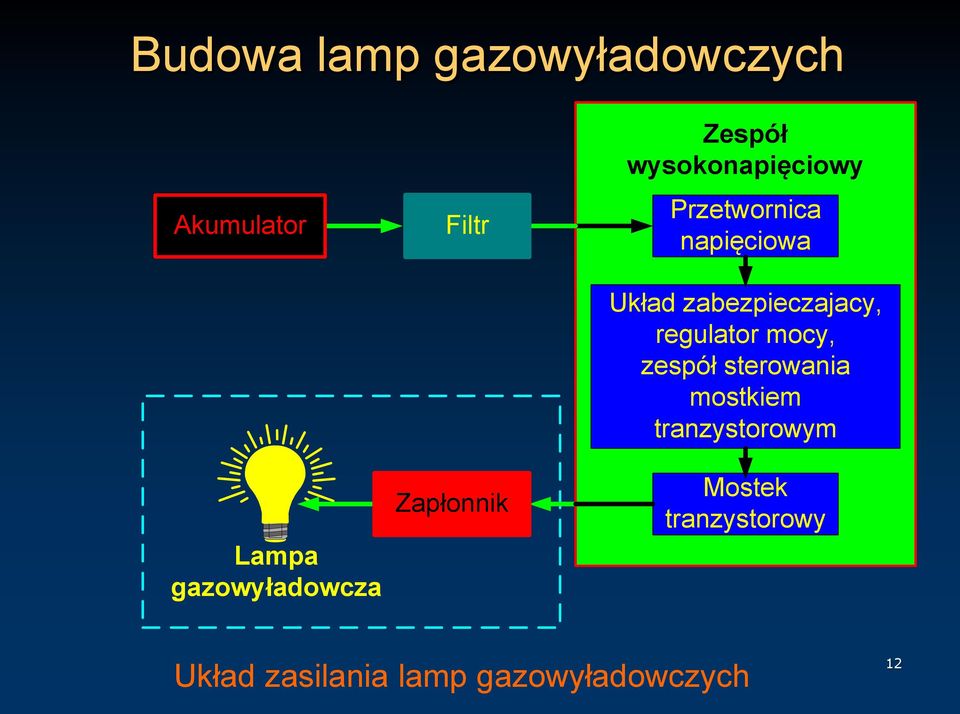

12 Budowa lamp gazowyładowczych Akumulator Lampa gazowyładowcza Filtr Zapłonnik Zespół wysokonapięciowy Przetwornica napięciowa Układ zabezpieczajacy, regulator mocy, zespół sterowania mostkiem tranzystorowym Mostek tranzystorowy Układ zasilania lamp gazowyładowczych 12

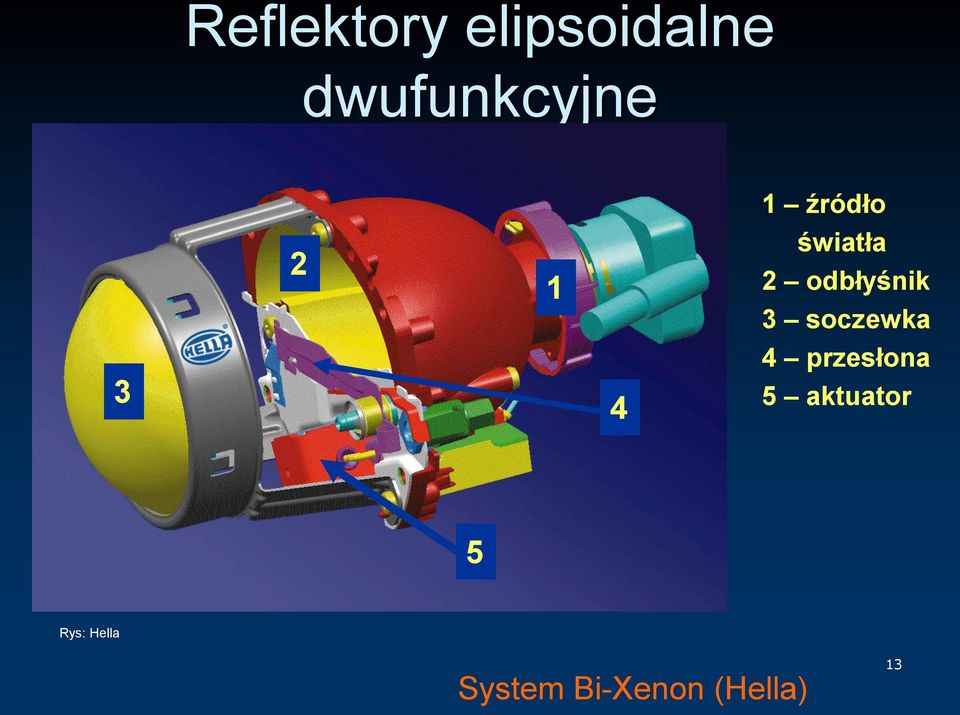

13 Reflektory elipsoidalne dwufunkcyjne Rys: Hella źródło światła 2 odbłyśnik 3 soczewka 4 przesłona 5 aktuator 5 Rys: Hella System Bi-Xenon (Hella) 13

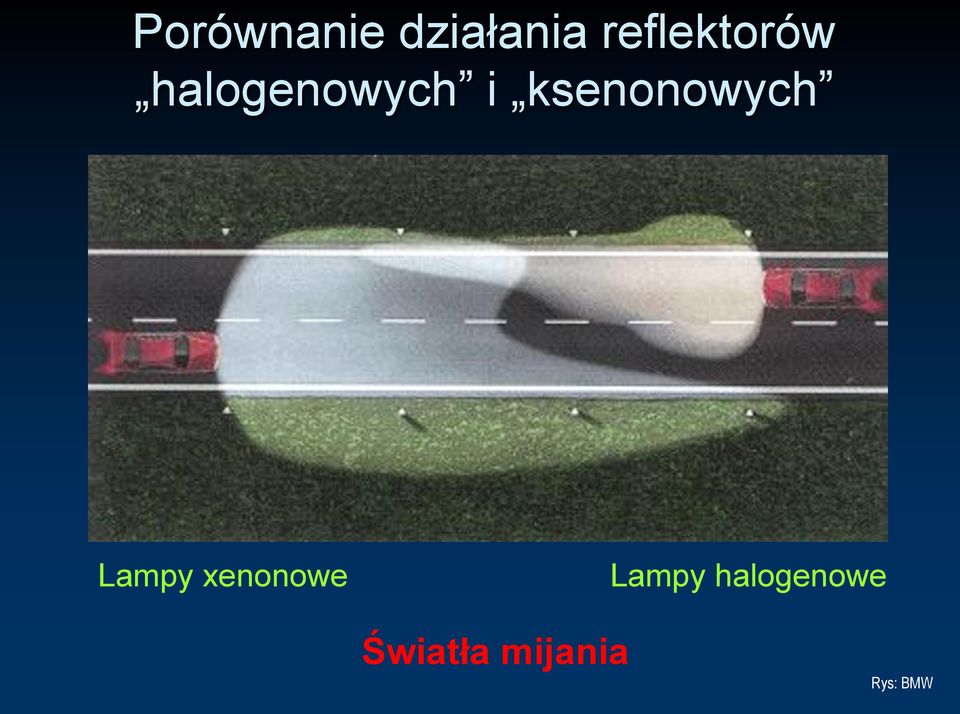

14 Porównanie działania reflektorów halogenowych i ksenonowych Lampy xenonowe Lampy halogenowe Światła mijania Rys: BMW

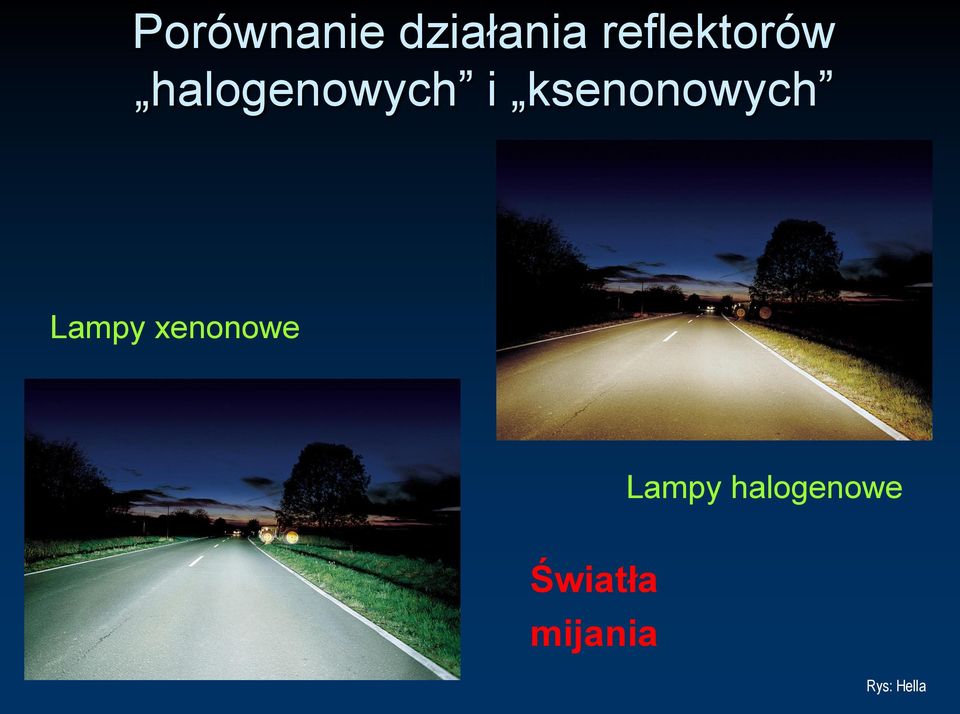

15 Porównanie działania reflektorów halogenowych i ksenonowych Lampy xenonowe Lampy halogenowe Światła mijania Rys: Hella

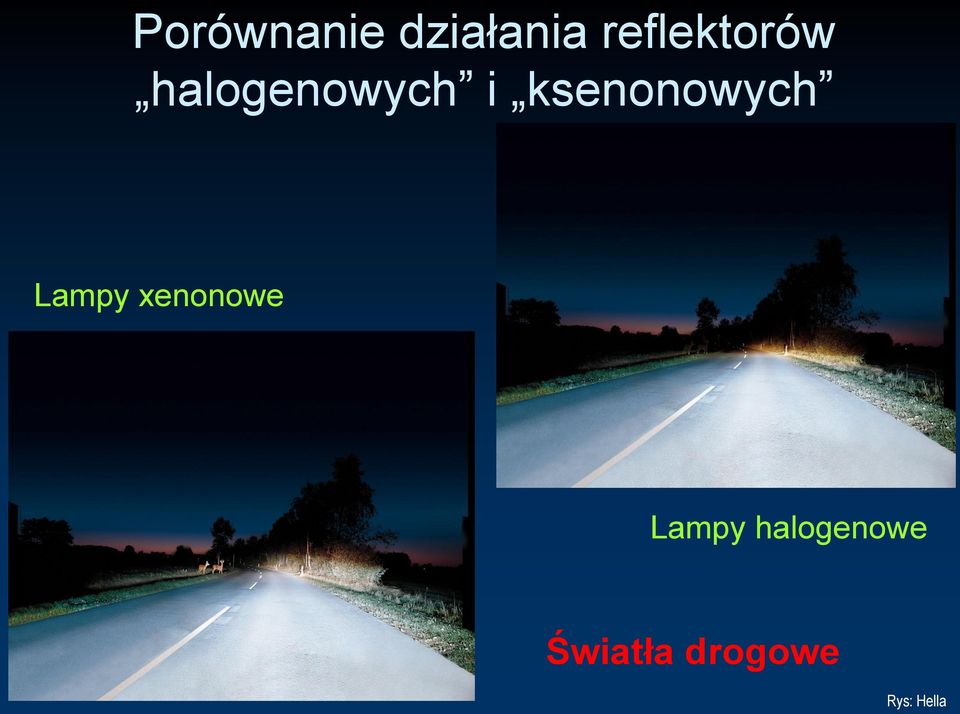

16 Porównanie działania reflektorów halogenowych i ksenonowych Lampy xenonowe Lampy halogenowe Światła drogowe Rys: Hella

17 Spryskiwacze do ksenonów Wymagania prawne dla spryskiwaczy reflektorów z lampami wyładowczymi: Obowiązkowe dla świateł mijania i drogowych Minimalny zapas cieczy na 25 lub 50 cykli Minimalny skutek spłukiwania - 70% przy obniżeniu pierwotnego strumienia świetlnego z powodu zanieczyszczeń do 20% Sprawne działanie w temperaturach od -35 C do +80 C

18 Nowoczesne rozwiązania oświetlenia samochodowego Rys: Volvo, Hella Reflektory Volvo SCC (Safety Concept Car)

19 Nowoczesne rozwiązania oświetlenia samochodowego Rys: Volvo, Hella Reflektory Volvo SCC rozdzielenie przesłony i soczewki od źródła światła

20 Nowoczesne rozwiązania oświetlenia samochodowego Dostosowanie zasięgu reflektorów do warunków jazdy Rys: Hella

21 Oświetlenie... Rys: Hella... dzisiaj... jutro Zasięg świateł mijania (autostrada)

22 Oświetlenie... Rys: Hella... dzisiaj... jutro Zasięg świateł mijania (manewr skrętu na skrzyżowaniu)

23 Oświetlenie... Rys: Hella... dzisiaj... jutro Zasięg świateł mijania (otoczenie samochodu)

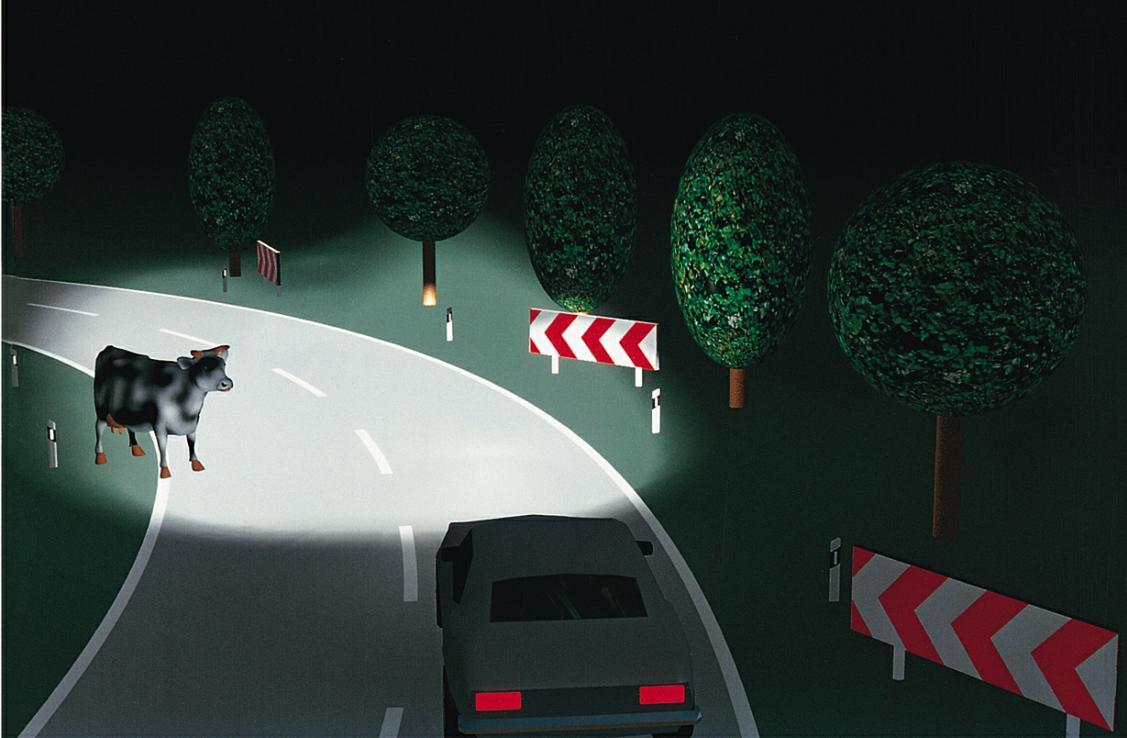

24 Oświetlenie... Rys: Hella... dzisiaj... jutro Zasięg świateł mijania (manewr skrętu na drodze)

25 Adaptacyjne systemy oświetlenia Foto: Hella, AUDI System AFL DynaView i Adaptive Light

26 Regulacja świateł Foto: Hella Niewłaściwy kąt nachylenia reflektorów może stworzyć niebezpieczną sytuację na drodze

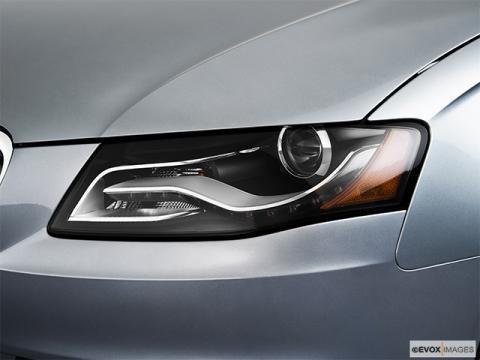

27 Lampy LED Foto: AUDI Lampa przednia z diodami LED

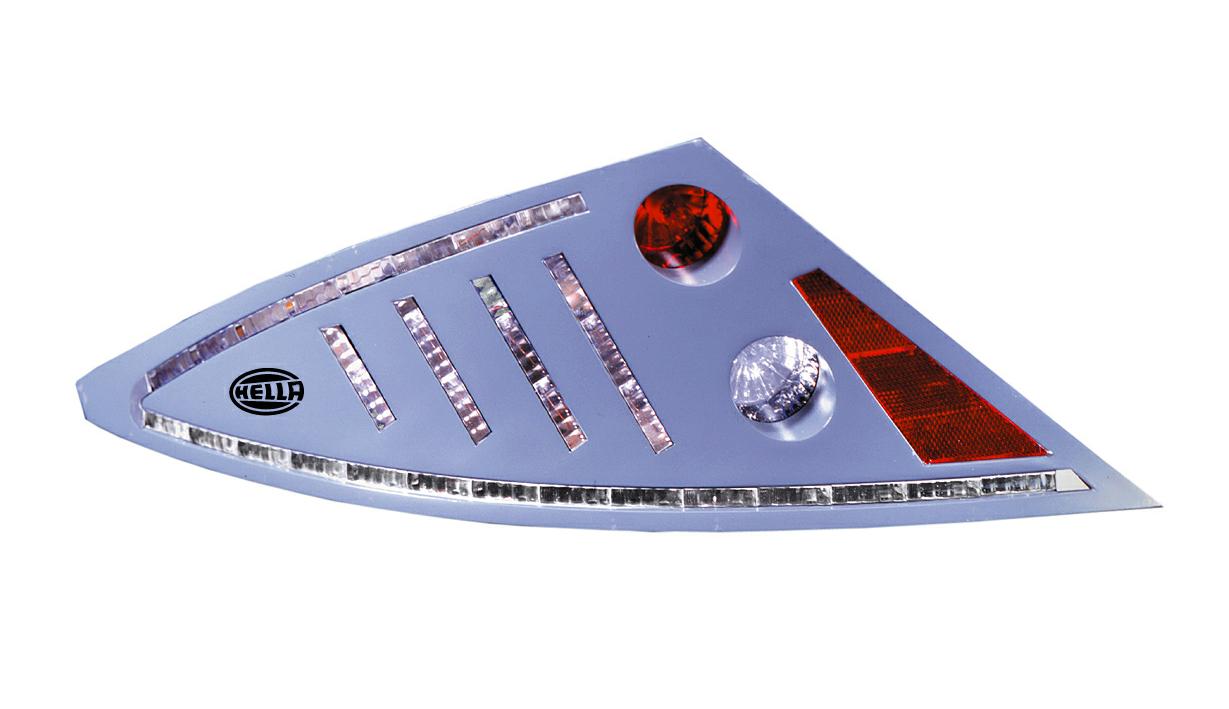

28 Matryce LED Foto: Hella Przykład matryc z diodami LED lampy tylne

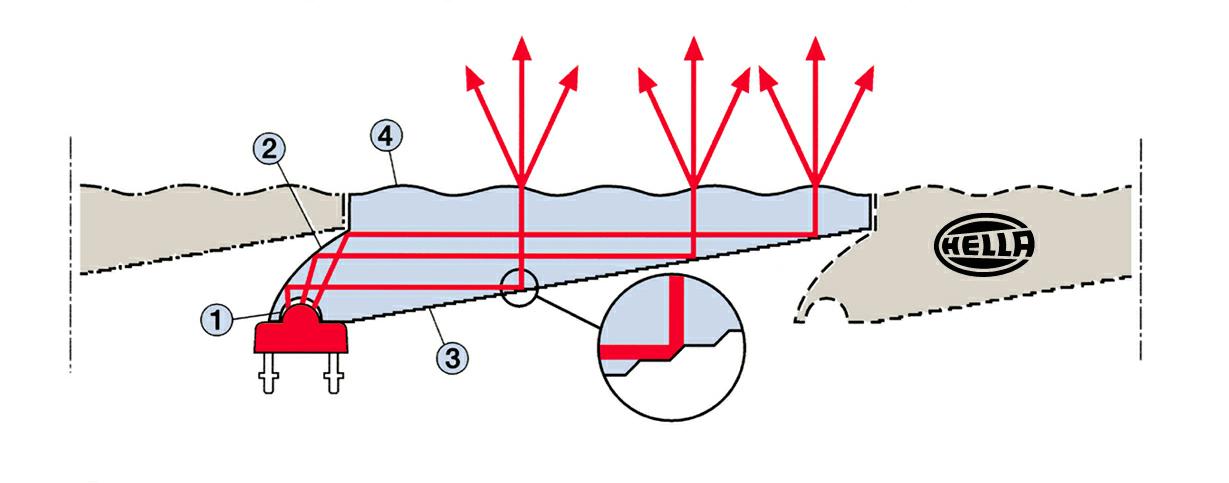

29 Matryce LED zasada działania Rys: Hella 1 źródło światła (dioda LED + soczewka) 2 lustro 3 lustro z mikrosoczewkami 4 powierzchnia rozpraszająca

30 Lampy LED oświetlenie dodatkowe Foto: Hella Lampy do jazdy dziennej

31 Lampy LED oświetlenie dodatkowe Foto: Hella Porównanie widoczności samochodu zaopatrzonego w dodatkowe lampu LED do jazdy dziennej

32 Lampy LED oświetlenie dodatkowe Foto: Hella Porównanie widoczności samochodu zaopatrzonego w dodatkowe lampu LED do jazdy dziennej

33 Inne systemy zwiększające bezpieczeństwo ruchu Foto: Bosch Systemy wizyjne obserwacji drogi 33

34 Podgląd wizyjny Foto: BMW System pozwala na podgląd sytuacji na drodze, gdy nie jest ona widoczna dla kierowcy (np. wyjazd z bramy). 34

35 Systemy informacji o oznakowaniu System pozwala na przekazanie kierowcy informacji o zbliżającym się punkcie wraz z umiejscowionym znakiem drogowym. Znak zostaje wyświetlony zanim kierowca go zauważy Foto: Bosch 35

36 System Night Vision Rys: BMW System Night Vision pozwala na prezentację fragmentu drogi przed samochodem (do 300m), która pozostaje poza zasięgiem wzroku kierowcy (nie obejmuje jej światło reflektorów). 36

37 System Night Vision Foto: Autoliv Widok przed samochodem ( Night Vision nie działa) Widok przed samochodem ( Night Vision działa) 37

38 System Night Vision 38

39 Systemy Head-up Display Foto: VW, BMW

40 System Parktronic ( Parkpilot ) System Parktronic ma za zadanie przekazać informacje o odległości pomiędzy pojazdem a nieruchomą przeszkodą. Zasada działania pomiar odległości za pomocą ultradźwięków. 40 Rys: Bosch

41 Elektroniczne gadżety......czyli to, co stanowi o komforcie w samochodzie Foto: Daimler-Chrysler

42 Elektryczne regulacje Elektryczne sterowanie szyb Elektryczne sterowanie dachu Elektrycznie sterowane i składane lusterka Elektryczna regulacja położenia kierownicy Elektryczna regulacja foteli

43 Elektryczna regulacja foteli 4 Zespoły nastawcze: wypukłości oparcia; 2 pochylenia oparcia; 3 głębokości poduszki siedziska; 4 wysokości zagłówka; 5 wysokości siedziska; 6 położenia w kierunku wzdłużnym Rys: Bosch

44 Elektryczna regulacja foteli Sterowanie elektroniczne z pamięcią ustawień Foto: BMW

45 Elektryczna regulacja foteli Czujnik lini papilarnych automatyczne ustawianie fotela Rys: Bosch

46 Czujnik deszczu i zaciemnienia Zespół czujnika deszczu i zaciemnienia Rys: Bosch Kropla deszczu Szyba przednia Źródło światła Czujnik zaciemnienia Fotodioda Czujnik zmierzchowy

47 Inne systemy zwiększające bezpieczeństwo ruchu Komunikacja dwukierunkowa pojazd droga Systemy kontroli stanu psychofizycznego kierowcy (zabezpieczenie przed zaśnięciem) Systemy powiadamiania oparte o nawigację satelitarną. 47 Foto: Bosch

48 Klimatyzacja w pojazdach Układ utrzymania stałej temperatury lub chłodzenia wnętrza pojazdu Rys: Materiały własne

49 Klimatyzacja w pojazdach 1 Skraplacz (chłodzi i skrapla tłoczony przez sprężarkę środek chłodzący); 2 Osuszacz (filtruje środek chłodzący z mikrozanieczyszczeń); 3 Sprężarka (tłoczy środek chłodzący w formie pary; napęd od silnika); 4 Parownik (środek chłodzący w formie płynnej przechodzi do stanu gazowego, pobierając ciepło od opływającego parownik powietrza) Rys: Mercedes

50 Klimatyzacja w pojazdach Temp. wnętrza 40 C Temp. wnętrza 30 C Obraz termowizyjny kierowcy. Wzrost temp. Wnętrza pojazdu z 22 C do 37 C zwiększa ryzyko wypadku o 30% (koncentracja kierowcy i koordynacja ruchów).

51 Multimedia w pojazdach Foto: Blaupunkt Foto: Renault

52 Systemy audio

53 Nawigacja w pojazdach Foto: Blaupunkt, Saab Pierwowzory: - radiowy RDS (Radio Data System), - Kanały informacyjne o ruchu drogowym TMC (Trafic Message Channel) Cel stosowania: Zastąpienie tradycyjnego atlasu i mapy. Lokalizacja pojazdu Wyszukanie miejsca celu podróży i optymalnej trasy do niego Możliwość ominięcia zatorów, miejsc niebezpiecznych, robót drogowych, itp.

54 Satelitarne systemy lokalizacyjne - satelitarny system przeznaczony do szybkiego i dokładnego wyznaczenia współrzędnych geograficznych określających pozycję anteny odbiornika w globalnym systemie odniesienia. - GPS (USA) - GALILEO (Europa) - GLONASS (Rosja)

55 Kilka faktów: GPS (Global Positioning System) 1978 wystrzelony został 1-szy satelita GPS 1994 powstanie pełnego systemy (24 satelity) Przewidywany czas pracy satelity 10 lat Częstotliwości fal nośnych 1575,42 i MHz Wysokość orbity m Koszt budowy systemu 12 miliardów $ System jest nadzorowany przez Armię USA i może być w dowolnej chwili całkowicie wyłączony Ograniczenia (dla odbiorników komercyjnych): Odbiorniki nie pracują w budynkach i pod ziemią Praca dokładna do prędkości 1665 km/h i wysokości 18 km Wymagane jest wczytywanie map z CD lub innych nośników

56 Budowa: GPS (Global Positioning System) Segment kosmiczny - 24 satelity NAVSTAR rozmieszczone na 6 orbitach okołoziemskich (5 zawsze widocznych dla odbiornika) Segment kontroli 4 bezzałogowe stacje kontrolne + stacja główna (baza sił powietrznych Falcon w Colorado Spring) Segment użytkownika odbiorniki naziemne i przenośne GPS zapewnia dwa poziomy dokładności: - Dokładny Serwis Pozycyjny (PPS - Precise Positioning Service) zapewniający dokładność lokalizacji do 15 m (dostępny tylko dla autoryzowanych użytkowników) - Standardowy Serwis Pozycyjny (SPS - Standard Positioning Service) zapewniający dokładność do m (dostępny dla wszystkich bez opłat abonamentowych).

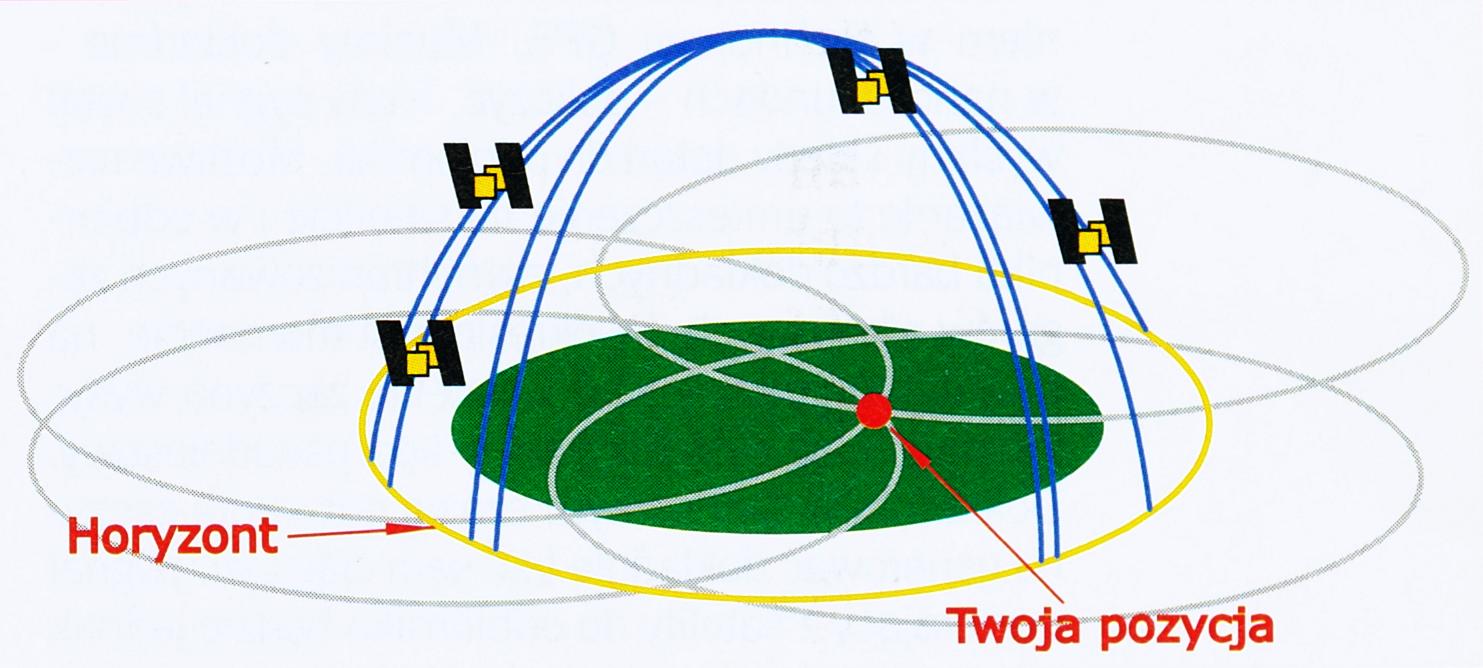

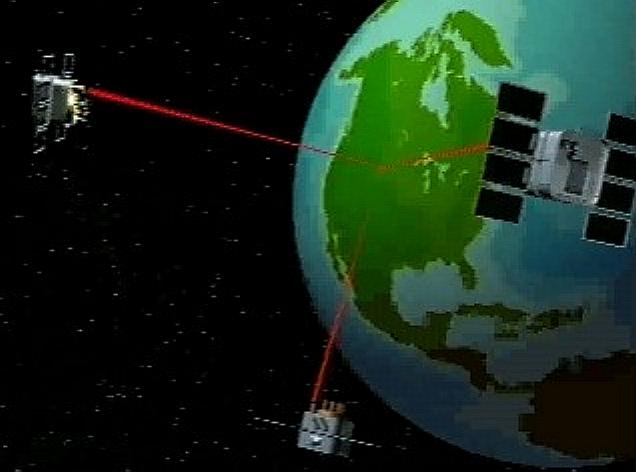

57 GPS (Global Positioning Zasada działania: System) TRIANGULACJA pomiar odległości od trzech punktów referencyjnych (pomiar na płaszczyźnie), lub czterech (pomiar na sferze) Pomiar odległości oparty na pomiarze czasu jaki potrzebny jest sygnałowi na przebycie drogi satelita - odbiornik

58 Foto: Blaupunkt GPS w pojazdach STACJA MONITORINGU Satelity GPS POJAZD INTERWENCYJNY POJAZDY ZABEZPIECZONE Monitoring i lokalizacja pojazdów, systemy antywłamaniowe, antynapadowe, itp.

59 DZIĘKUJĘ ZA UWAGĘ
