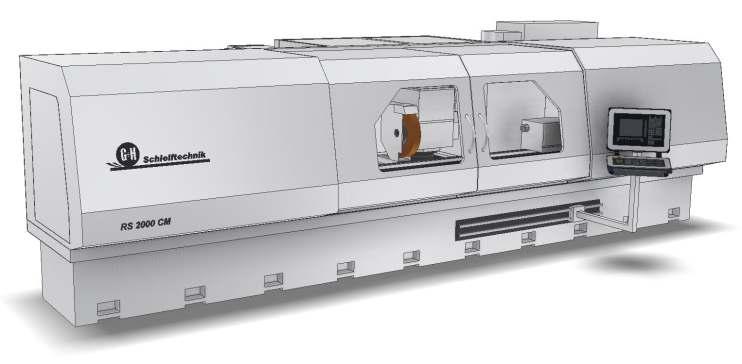

1 RS Precyzyjne szlifierki do wałków

2 Seria RS modułowe precyzyjne szlifierki do powierzchni obrotowych do wszystkich zastosowań od 600 mm rozstawu w kłach do 6000 mm rozstawu w kłach

konfiguracji wrzeciennika szlifierskiego

3 Achse erfolgt stufenlos: Schnell und wiederholgeu. Oś - B i konfiguracje wrzeciennika szlifierskiego Oś B skręca jest bezstopniowo: - szybko i powtarzalnie Mają Państwo do wyboru wiele różnych konfiguracji wrzeciennika szlifierskiego Ściernica do powierzchni czołowych, prawa Ściernica do powierzchni zewnętrznych, prawa Ściernica do powierzchni czołowych, prawa Ściernica do powierzchni wewnętrznych Ściernica do powierzchni wewnętrznych Maszy produkcyj Maszyny do produkcji seryjnej moż wyposażyć w bramowe urządzenie załadowcze oraz układy pomiarowe czynnej kontroli.

Układ sterowania Układ sterowania oparty jest sprawdzonym w tysiącach zastosowań układzie sterowania SINUMERIK 840 D.

wszystkich danych geometrycznych i procesowych metodą dialogu.

40 obciągaczy zapisanych w kartach katalogowych kartotek.

Obciąganie Obciąganie z wrzeciennika przedmiotowego lub z konika. Naddatki obciąganie są automatycznie kompensowane.

4 Układ sterowania Układ sterowania oparty jest sprawdzonym w tysiącach zastosowań układzie sterowania SINUMERIK 840 D. Opracowany przez szą firmę, wysoce intuicyjny interfejs użytkownika umożliwia wprowadzanie w jprostszy sposób wszystkich danych geometrycznych i procesowych metodą dialogu. W przypadku pojedynczych części oraz prac adaptacyjnych wszystkie osie maszyny moż obsługiwać komfortowo za pomocą go kółka elektronicznego. Kartoteki Łatwo i przejrzyście moż zarządzać danymi dowolnej liczby przedmiotów obrabianych, do 100 ściernic oraz do 40 obciągaczy zapisanych w kartach katalogowych kartotek. Korekcja błędu walcowości Precyzyj programowa korekta błędu walcowości dla wszystkich obciągalnych ściernic. Obciąganie Obciąganie z wrzeciennika przedmiotowego lub z konika. Naddatki obciąganie są automatycznie kompensowane. Opcjolnie maszynę moż wyposażyć w inne przyrządy do obciągania jak np. diamentowe rolki kształtowe lub obciągacz skrętny. W układzie sterowania mają Państwo do dyspozycji różne strategie obciągania. Za pomocą zintegrowanego programu CAD (Opcja) moż komfortowo generować zarysy ściernic. Możliwy jest również import danych CAD (Opcja).

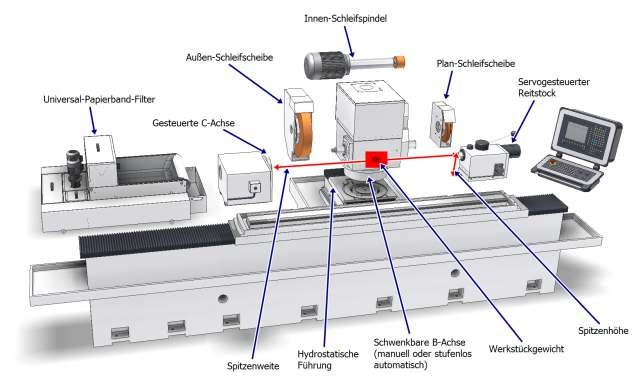

5 System modułowej budowy G+H 1. Państwo wybierają swoją Maszynę podstawową Rozstaw kłów Wznios kłów Masę przedmiotu obrabianego 2. Państwo wybierają swoje indywidualne Opcje Skręt oś B (przestaw ręcznie lub bezstopniowo automatycznie) Liczbę i konfigurację wrzecion szlifierskich (do szlifowania powierzchni zewnętrznych i wewnętrznych) Pozycjonowanie (Sondę to pomiaru położenia w osi Z) System wykrywania kontaktu szlifierskiego System pomiaru czynnego Sterowaną oś C (Szlifowanie powierzchni niekołowych) Hydrostatyczne prowadzenie osi X (Oś dosuwu) Obciągacz odchylny, diamentowa rolka profilowa Sterowany serwomechanizmem konik z programowaną siłą docisku Sprzężenie z komputerową siecią zakładową Sposób zachowywania danych Zdal konserwacja 3. Wyposażają Państwo swoją maszynę w odpowiednie Agregaty jak: Uniwersalną instalację oczyszczania chłodziwa z filtrem papierowym Kompaktowe urządzenie do oczyszczania powietrza Wrzeciono szlifierskie do otworów Uniwersal instalacja oczyszczania chłodziwa z filtrem papierowym Ściernica do powierzchni zenętrznych Ściernica do powierzchni czołowych Konik serowany serwomechanizmem Sterowa oś C Rozstaw kłów Skręt oś B Prowadzenie (ręcznie lub bezstopniowo, hydrostatyczne automatycznie) Masa przedmiotu obrabianego Wznios kłów Zestawiamy Państwa maszynę zgodnie z Państwa życzeniami! Uwaga: Podane opcje i agregaty nie obejmują wszystkich możliwości. Niektóre kombicje mogą się wzajemnie wykluczać!

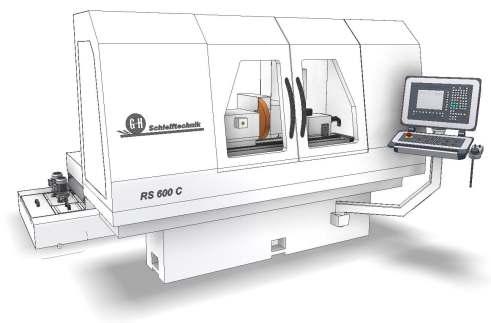

6 Typ maszyny RS 600 C RS 1000 C RS 600 CU RS 1000 CU Rozstaw kłów mm Wznios kłów mm (230) 180 (230) Długość szlifowania mm Masa przedmiotu obrabianego w kłach kg Masa przedmiotu obrabianego w uchwycie kg Obciążenie podczas obróbki w uchwycie Nm OŚ X = RUCH DOSUWOWY Prędkość dosuwu mm/min 0, , , , Rozdzielczość wewnętrz systemu pomiarów liniowych mm 0,0005 0,0005 0,0005 0,0005 OŚ Z = PRZESUW STOŁU Prędkość przesuwu stołu mm/min 0, , , , OŚ C = WRZECIENNIK PRZEDMIOTOWY Prędkość obrotowa min Moc pędu kw 2,0 2,0 2,0 2,0 Stożek wrzecio MK 4 / KK 5 MK 4 / KK 5 MK 5 / KK 5 MK 5 / KK 5 WRZECIONA SZLIFIERSKIE Moc silnika szlifierskiego Prędkość obwodowa ściernicy kw 5,5 z chłodzeniem - wodnym 5,5 z chłodzeniem - wodnym 9 9 m/s 35 (50) 35 (50) 35 (50) 35 (50) Ściernica, Standard mm 400x50x x50x x80x203,2 500x80x203,2 Ściernica do powierzchni czołowych, prawa (Opcja) mm x40x x40x127 Wrzeciono do szlifowania otworów (Opcja) - - KONIK Stożek pinoli MK 4 MK 4 MK 4 MK 4 Mocowanie przedmiotów obrabianych

7 RS 1500 CU RS 2000 CU RS 1500 CM do RS 4000 CM RS 1500 CP do RS 6000 CP RS 3000 CPA do RS 6000 CPA (230) 180 (230) 230 (300) 230 (320) 230 (320) , , , , , ,0005 0,0005 0,0005 0,0005 0,0005 0, , , , , ,0 2,0 3,0 3,0 3,0 MK 5 / KK 5 MK 5 / KK 5 MK 5 / KK 5 MK 6 / KK 8 ME 80 / KK (50) 35 (50) 35 (50) 35 (50) 35 (50) 500x80x203,2 500x80x203,2 600x80x203,2 600x80x304,8 (750x80x304,8) 600x80x304,8 (750x80x304,8) 300x40x x40x x40x x40x x40x127 MK 4 MK 4 MK 4 MK 6 ME 80 Servomotor Servomotor ( ) Opcja Zastrzega się możliwość wprowadzania zmian technicznych

Cykle szlifierskie Mają Państwo do wyboru dużą liczbę

Do obróbki jednego przedmiotu obrabianego moż ze sobą

SZLIFOWANIE WCINAJĄCE W OSI X SZLIFOWANIE WCINAJĄCE W

wcijące skośne Wielokrotne szlifowanie wcijące w osi

stożku Cykl pozycjonowania wzdłużnego Szlifowanie

czołowych Szlifowanie wzdłużno - kształtowe w osi Z

Frankfurter Straße 102 104 35315 Homberg (Ohm)

8 Cykle szlifierskie Mają Państwo do wyboru dużą liczbę cykli szlifierskich. Do obróbki jednego przedmiotu obrabianego moż ze sobą połączyć do 26 cykli. SZLIFOWANIE WCINAJĄCE W OSI X SZLIFOWANIE WCINAJĄCE W OSI Z Szlifowanie wzdłużne w osi Z Szlifowanie wcijące skośne Wielokrotne szlifowanie wcijące w osi X Szlifowanie zarysów Szlifowanie oscylacyjne po stożku Cykl pozycjonowania wzdłużnego Szlifowanie powierzchni niekołowych Szlifowanie powierzchni czołowych Szlifowanie wzdłużno - kształtowe w osi Z Geibel & Hotz GmbH Postfach Homberg (Ohm) Frankfurter Straße Homberg (Ohm) Telefon (06633) Telefax (06633) info@gh-schleiftechnik.de Funkcja pomocnicza
