1 Systemy przesiewania Gama produktów Trellex LS PL Rozwiązania, na które możesz liczyć

2 Trellex to zarejestrowany znak handlowy Metso Corporation

3 System modułowy System Trellex LS to wynik ponad 50 lat doświadczeń i badań. Konstrukcja tego kompleksowego systemu modułowego umożliwia montowanie go wzdłuż niemal każdego przesiewacza. Zastosowanie tego systemu minimalizuje przestoje zakładu, co skutkuje zwiększoną ilością przesiewanego materiału. System Trellex LS jest kompatybilny ze standardowymi ramami stosowanymi na całym świecie. Produkty z gamy Trellex LS można łatwo dodawać do istniejących systemów bez potrzeby spawania lub cięcia profili stalowych. Gama obejmuje różne rodzaje profilowanych listw adaptacyjnych, pasujące do większości dostępnych na rynku przesiewaczy po prostu mocuje się je na profilach, po czym dodaje moduły Trellex LS. Ponadto ofertę osłon bocznych uzupełnia kilka różnych rodzajów wykładzin bocznych. Zaprojektowany z myślą o niezawodności pracy i możliwości recyklingu system Trellex LS posiada lekkie moduły gumowe lub poliuretanowe i łatwe połączenia zatrzaskowe. Kwestią kluczową na etapie projektowania było zwiększenie wydajności dzięki dużej powierzchni otworów. Dogodny wybór modułów System modułowy Trellex LS składa się z gamy standardowej Trellex LS oraz gamy Trellex LS HiPer. Wspólnie zaspokajają one wymagania w zakresie dostępności, wydajności i redukcji zarastania otworów. Pełna gama produktów Trellex LS Moduły przesiewania Wykładziny boczne/osłony boczne Profile stalowe Listwy adaptacyjne Akcesoria powierzchniowe Trellex LS Oferta standardowa Trellex LS HiPer Flow Trellex LS HiPer Life Trellex LS HiPer Clean Trellex LS HiPer Drain Zawsze dostępna, szybko i wygodnie, w dowolnym miejscu Co najmniej 20% większa aktywna powierzchnia przesiewania Solidna konstrukcja do obsługi dużych obciążeń Efektywne przesiewanie, gwarantowana czystość powierzchni przesiewających Dokładność i odpowiednie odwadnianie Dostępność Przepustowość Trwałość przez cały okres eksploatacji Bez zatykania, bez zarastania Precyzja, wydajność Systemy przesiewania 3

4 Trellex LS Standard Trellex LS to nasz modułowy system przesiewania. Cieszy się powodzeniem, ponieważ obejmuje pełną gamę produktów, spełniających wszystkie potrzeby klientów w zakresie kosztu, dostępności, rozmiaru modułów, funkcji i nie tylko. Szerokość i głębokość produktów Trellex LS umożliwia nam sprostanie wszystkim wyzwaniom produkcyjnym klientów. Wykorzystując różnorodne materiały w połączeniu z nowoczesnymi, wydajnymi technologiami produkcji tworzymy rozwiązania, które spełniają nawet najbardziej wygórowane oczekiwania. Moduły poliuretanowe są odlewane w otwartych formach, zazwyczaj w wersji o podwójnej twardości, gwarantującej najdłuższy okres eksploatacji i największą wydajność. Dostępne są też formowane metodą wtryskową moduły z TPU, dające najwyższy poziom precyzji. Odporna na ścieranie guma formowana wtryskowo zapewnia jednakową wydajność materiału wszystkich rodzajów modułów gumowych. Do wyboru są otwory wytłaczane lub odlewane. System Trellex LS obejmuje również szeroką gamę akcesoriów do wydajniejszego przesiewania frakcji drobnych. Moduły Trellex LS pomagają osiągnąć maksymalną przepustowość przy minimum przestojów. Dzięki jedynej w branży prawdziwie globalnej sieci sprzedaży i wsparcia, moduły Trellex LS są zawsze łatwo i szybko dostępne, niezależnie od lokalizacji. Upewnij się, że Twój przesiewacz zawsze działa optymalnie: połącz go z modułami przesiewającymi Trellex LS. Pokład sitowy Trellex LS PU Pokład sitowy Trellex LS RU 4 Systemy przesiewania

5

6 Trellex LS HiPer Zmodernizuj swoje przesiewacze: niech osiągną najwyższą możliwą wydajność. HiPer to nasza najbardziej zaawansowana linia produktów, podzielona na cztery serie, oferujące jeszcze większą przepustowość, jeszcze skuteczniejsze przesiewanie materiału i całkowity brak przestojów spowodowanych zatykaniem i zarastaniem otworów. Są projektowane, wytwarzane i dostarczane przez Metso, dzięki czemu można zaplanować swój proces przesiewania, łącząc standardowe elementy Trellex LS i moduły HiPer, aby osiągnąć maksymalną efektywność za najkorzystniejszą cenę. Trellex LS HiPer Flow Moduły Trellex LS HiPer Flow mają powierzchnię otworów co najmniej 20% większą w porównaniu z analogicznymi standardowymi modułami LS. Zwiększenie aktywnej powierzchni przesiewania o co najmniej 20% przekłada się na większą wydajność. Jednak LS HiPer Flow to nie tylko więcej otworów w przeliczeniu na moduł. Specjalna technologia podwójnej twardości gwarantuje, że ceną za zwiększenie wydajności nie jest skrócenie okresu eksploatacji produktu w wyniku zużycia. Łącząc moduły LS HiPer Flow ze standardowymi modułami LS można jeszcze bardziej usprawnić przepływ materiału, optymalnie wykorzystując system przesiewania. Trellex LS HiPer Life Trellex LS HiPer Life to solidne moduły do obsługi maksymalnych obciążeń, cechujące się nadzwyczajną odpornością na ścieranie. Wyjątkowe połączenie modułów formowanych wtryskowo z wytłaczanymi otworami i gumą zapewnia wysoką odporność na zużycie i długi okres eksploatacji. Moduły Trellex LS HiPer Life można stosować co najmniej 30% dłużej niż standardowe moduły LS. Moduły LS HiPer Life są idealne jako część całego pokładu lub w połączeniu ze standardowymi modułami LS w celu uzyskania największych korzyści. 6 Systemy przesiewania

7 Trellex LS HiPer Trellex LS HiPer Clean Trellex LS HiPer Drain Moduły Trellex LS HiPer Clean gwarantują precyzję niezbędną podczas przesiewania materiałów drobnych, jednocześnie ograniczając kosztowne przestoje. Wyjątkowe połączenie modułów formowanych wtryskowo z wytłaczanymi otworami i wyjątkowo elastyczną gumą zapewnia wysoką wydajność, redukując zarazem zatykanie i zarastanie otworów. Moduły LS HiPer Clean zachowują czystość nawet w najtrudniejszych warunkach, również Trellex LS HiPer Drain gwarantuje precyzyjne działanie i wyjątkowe odwadnianie. Wszystkie moduły wytwarzane są z poliuretanu formowanego wtryskowo z największą możliwą dokładnością co do rozmiaru otworów i wymiarów modułu. Oznacza to wysoką precyzję przesiewania i minimalne ryzyko wymieszania frakcji przesiewanych materiałów. Wszystkie podczas przesiewania materiałów o wysokiej wilgotności. Technologia formowania wtryskowego zapewnia jednakową jakość produktów gamy Trellex LS. Ultraelastyczny materiał membrany funkcjonuje efektywnie, zwiększając przepustowość frakcji drobnych. Rezultatem jest precyzyjna i bezproblemowa produkcja. Dostępna jest też wersja twardości 60 dla większych obciążeń. otwory są zoptymalizowane w celu uzyskania maksymalnej skuteczności odwadniania. Żeby sprostać trudnym warunkom pracy i grubej warstwie materiału, każdy moduł ma ramę wzmacniającą. Jeżeli istotna jest najwyższa precyzja odwadniania, najkorzystniejszy jest wybór Trellex LS HiPer Drain. Systemy przesiewania 7

8 Przewodnik po produktach Tabela poniżej pomaga porównać produkty i wybrać najkorzystniejszy dla danej aplikacji. 300/305LS 300/305LS 300/305LS 300/305LS 305LS 300/305LS Guma: Poliuretan HiPerClean HiPerFlow HiPerDrain HiPerLife Maks. rozmiar podawanego materiału (mm) Zakres przesiewania (mm) ,3 0, Maks. spadek (mm) Zastosowania Mokre / suche Mokre / suche Przeróbka kruszyw - przesiewanie końcowe Przeróbka kruszyw - przesiewanie końcowe Odwadnianie kruszywa Przesiewanie wtórne Usuwanie frakcji drobnych Wysoka wydajność Materiały gęste Przesiewanie produktów z młynów Materiały o podwyższonej wilgotności Przesiewanie materiału abrazywnego Konstrukcja modułu 300x x x x x x x x x x x x x x x x610 Konstrukcja otworów Odlewane lub wytłaczane Odlewane Odlewane Odlewane Odlewane Odlewane Materiał Guma odporna na ścieranie Poliuretan podwójnej twardości Elastyczna guma odporna na ścieranie Poliuretan podwójnej twardości Poliuretan termoplastyczny TPU Guma wysoce odporna na ścieranie Twardość materiału (Sh-A) Całkowita wysokość przesiewanego materiału (mm) 60 70, 80 lub , 80 lub , 40 lub lub lub 60 Łączenie Zatrzask Zatrzask Zatrzask Zatrzask Zatrzask Zatrzask 8 Systemy przesiewania

9 Moduły boczne Moduły boczne Trellex LS-S są dostępne w różnych szerokościach do instalacji na przesiewaczach o rozmiarach w systemie metrycznym lub brytyjskim. Zakres szerokości mm. Moduł boczny LS-S z listwą kątową ułatwiającą poprawny montaż Osłony boczne Osłony boczne są wymagane we wszystkich modułowych systemach przesiewania. W zależności od rodzaju i konstrukcji przesiewacza, osłony boczne często stanowią część systemu łączenia. Dostępne są różne wysokości, grubości i materiały. Najpopularniejsze są złącza klinowe, z górną częścią płaską lub sfazowaną. Złącza klinowe są standardowe w przesiewaczach Metso. Więcej informacji o osłonach bocznych na następnej stronie. Wykładziny boczne PU z górą sfazowaną do przesiewaczy stosowanych w górnictwie Wykładziny boczne PU z górą płaską do przesiewaczy CVB lub TS Systemy przesiewania 9

10 Osłony boczne Osłony boczne wykładziny boczne dociskane klinami Konstrukcja standardowa z zakładką dostępna w wersji z gumy lub poliuretanu Wykładzina boczna kątowa Wykładzina boczna prosta Odpowiednie dla przesiewaczy bananowych o różnych kątach nachylenia Mogą być używane jako wykładziny komory podajnika Wykładziny kątowe dostępne na życzenie Osłony boczne wykładziny boczne z wpustem Odpowiednie dla przesiewaczy bez wsporników krawędziowych Nawiercane specjalnie tak, aby pasowały do istniejących otworów w burtach przesiewacza Osłony boczne wykładziny boczne na zatrzaski Osłony boczne mocowane na zatrzaski Instalowane bezpośrednio na listwie adaptacyjnej Niezależne od rodzaju profilu 10 Systemy przesiewania

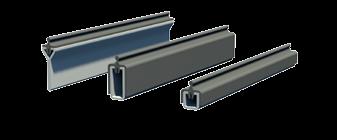

11

12 Profile wzdłużne Profile Trellex SR Profile standardowe do systemów przesiewania Metso Moduły przesiewacza montowane są na profilach wzdłużnych przy pomocy listw adaptacyjnych. Dostępne są różne rodzaje i konstrukcje profili - poniżej przedstawiono niektóre standardowe instalacje Trellex LS. Wszystkie profile mogą zostać dostosowane i dostarczone dla konkretnego przesiewacza lub specyfikacji producenta. Oferujemy: Piaskowanie, malowanie farbą antykorozyjną, cynkowanie, nawiercanie i spawanie. Części wykonywane na życzenie Profile Trellex PS Profile standardowe do systemów przesiewania Metso Profil standardowy PS pełnej długości lub docięty do wymaganej długości Profil standardowy PS z otworami montażowymi dostosowanymi do instalacji Profil standardowy PS z dostosowanymi do instalacji otworami montażowymi i płytą oporową 12 Systemy przesiewania

13 Listwy adaptacyjne Listwy Trellex SR Formowane metodą wtryskową Odporne mikrobiologicznie w kontakcie z wodą procesową Listwy adaptacyjne to kluczowy element systemu Trellex LS. Eliminują konieczność nawiercania, cięcia i spawania, co znacznie upraszcza instalację. Wybór odpowiedniej listwy adaptacyjnej nie stanowi problemu wystarczy określić istniejące wsporniki i ich konstrukcję, po czym dobrać odpowiednią wersję. System Trellex LS obejmuje kompletną ofertę listw adaptacyjnych do najczęściej stosowanych wsporników wzdłużnych. Listwy adaptacyjne wytwarzane są głównie z poliuretanu wybranego ze względu na odporność na działanie mikroorganizmów obecnych w niektórych zastosowaniach procesowych (tzw. procesach na mokro), które powodują rozkład materiału. Listwy Trellex PS Dostępne w wersji do lekkich, ciężkich i bardzo ciężkich warunków pracy Systemy przesiewania 13

14 Pozostałe akcesoria Kątowe listwy krawędziowe Dostępne dla wszystkich przesiewaczy Metso i większości innych przesiewaczy w celu optymalizacji instalacji. Dodatkowe wyposażenie Listwy odwadniające Trellex LS Knock-In Do zastosowań w procesach na mokro i odwadniania Trójkątne profile kierunkowe Trellex LS Knock-In Kierują materiał do obszaru przesiewania Trellex ABR (profile czyszczące) Zapobiegają zarastaniu i zatykaniu otworów Wstawki druciane Używane podczas łączenia materiałów syntetycznych i drutu. 14 Systemy przesiewania

15
