Titratory Karla Fischera Intuicyjne oznaczanie wody z TitroMatic KF Maksymalna dokładność oraz szybkość analizy H2O

Transkrypt

1 Titratory Karla Fischera Intuicyjne oznaczanie wody z TitroMatic KF Maksymalna dokładność oraz szybkość analizy H2O instruments 5 YEARS G U A R A N T E E Quality at a reasonable price

2 Titratory Karla Fischera TitroMatic KF Dostępne na rynku w trzech wersjach: od najprostszej z obsługą ręczną do najbardziej kompletnej z obsługą automatyczną. Zalety: Intuicyjne i proste w użyciu z funkcjonalną klawiaturą oraz wyświetlanym przewodnikiem. Automatyczna, okresowa funkcja eliminacji pęcherzy z zamkniętego obiegu titranta. Inteligentna kontrola i monitorowanie dryftu wilgoci do naczynia Karla Fischera. Elastyczna adaptacja dowolnych reagentów Karla Fischera dostępnych na rynku. Większa niezawodność w stosunku do bardziej skomplikowanych urządzeń na rynku. Najwyższa szybkość analizy w stosunku do rozwiązań konkurencyjnych. Więcej niż rozsądna cena. Charakterystyka: Zaprogramowany fabrycznie do pracy. Wszystkie programy miareczkowania i standaryzacji. Wyniki wyrażane w ppm, mg/l, % lub innych, wymaganych przez operatora jednostkach. Kalendarz oraz zegar czasu rzeczywistego. Możliwość podłączenia zewnętrznej klawiatury typu PC. Wygodne wprowadzanie naważki, kodu oraz opisu wprowadzanej próbki. Dwa x RS 232 C, jeden do podłączenia drukarki lub PC, drugi do podłączenia wagi. Możliwość podłączenia czytnika kodów kreskowych dla szybkiej identyfikacji próbki. Rejestrator danych. Możliwość przechowywania w pamięci 50 rezultatów kolejnych analiz. Tryby miareczkowania: Standard: titranty o różnej wartości miana. Specjalny: próbki o zaw. H2O < 1%. Specjalny: próbki o zaw. H2O > 10%. Specjalny: analiza aldehydów i ketonów. Program do standaryzacji titranta. Auto-kalibracja biurety: TitroMatic ma wbudowany program do kalibracji oraz sprawdzania poprawności wolumetrycznego podawania reagenta do układu wg normy UNE-EN ISO Test wymaga użycia wagi analitycznej. Trzy wersje (zobacz strona 5) TitroMatic 2S 2B (2 biurety + 2 pompy) 2 2

3 Jak pracuje titrator Karla Fischera? Standardowa procedura analizy to: 1 Wprowadzanie rozpuszczalnika do naczynia KF. 2 Neutralizacja rozpuszczalnika. Wstępne miareczkowanie w celu usunięcia wody z rozpuszczalnika ( kondycjonowanie naczynia). 3 Automatyczna kontrola i określenie wartości dryftu - szybkości penetracji wilgoci z otoczenia do naczynia Karla Fischera. TitroMatic automatycznie wyznacza wartość dryftu wilgoci do naczynia KF. Podczas analiz wartość dryftu jest automatycznie uwzględniana w wyniku końcowym zawartości wody w próbce. Rzetelność analizy ponad wszystko!!! Gdy wartość wyznaczonego dryftu przekracza zadaną, dopuszczalną wartość TitroMatic informuje o tym fakcie użytkownika i zaleca sprawdzenie szczelności układu oraz wykonanie kolejnego miareczkowania. 4 Standaryzacja - określanie miana titranta. TitroMatic ma wprowadzone, standarowe metody dla wszelkich, możliwych do zastosowania wzorców w procedurze mianowania titranta: na winian sodu, na wodę destylowaną lub na specjalne, dostępne na rynku wzorce wody. TitroMatic KF automatycznie określa miano titranta i automatycznie zapamiętuje wyznaczoną wartość dla wszystkich, dostępnych metod analizy. Statystyka. Jeżeli potrzeba, urządzenie pozwala na dwukrotne, trzykrotne lub w większej ilości wykonanie analizy związanej z określaniem miana przez aktywowanie funkcji statystycznej i zapamiętanie wartości średniej, określonej w wyniku serii wykonanych analiz. 5 Miareczkowanie próbki. Przed rozpoczęciem analizy urządzenie identyfikuje operatora który umieszcza próbkę w naczyniu Karla Fischera jeżeli jest to ustawione w programie. Natychmiast po wprowadzeniu próbki jest przeprowadzane miareczkowanie. Warunki miareczkowania są programowane w zależności od charakterystyki wprowadzanej próbki. Naważka próbki jest podawana ręcznie lub automatycznie z podłaczonej wagi analitycznej po zakończeniu analizy. 6 Wyniki Rezultaty po analizie każdej próbki są w sposób przejrzysty wyświetlane na ekranie titratora TitroMatic KF. Wyniki z wykorzystaniem funkcji statystycznych. Urządzenie posiada wbudowane funkcje statystyczne pozwalające na wyznaczanie wartości średniej oraz odchylenia standardowego dla analizowanej serii próbek tego samego rodzaju. Rejestrator danych. W tym samym czasie gdy na wyświetlaczu pojawia się wynik analizy, urządzenie zapamiętuje ten rezultat w wewnętrznej pamięci, maksymalnie dla 50 kolejnych próbek. Zachowane dane z ostatnich 50 kolejnych analiz można przywołać na ekran, wydrukować lub przesłać na PC w dowolnym czasie. Drukarka. Podłączając drukarkę do titratora użytkownik otrzymuje wydruk z wynikiem miareczkowania oraz parametrami analizy bezpośrednio po miareczkowaniu. PC. Wielu użytkowników często zapisuje wyniki na dysku komputera PC. Taki system zapisu danych jest możliwy z poziomu titratorów serii TitroMatic. Oprogramowanie TiCom skraca czas takiej operacji do minimum. 7 Opróżnianie naczynia KF po miareczkowaniu. TitroMatic może wykonać kilka miareczkowań w ramach jednej porcji rozpuszczalnika w naczyniu. Jednakże okresowo wymagana jest wymiana rozpuszczalnika na świeżą porcję. Zwykle wymiana następuje po wykonaniu trzech lub czterech oznaczeń w ramach jednej porcji rozpuszczalnika. Operację wymiany można wykonać ręcznie lub automatycznie za pomocą układu pomp perystaltycznych w zależności od posiadanej wersji urządzenia. 8 Następna próbka może być wprowadzana bezpośrednio po zakończeniu analizy poprzedniej. W innym przypadku titrator przejdzie w tryb spoczynkowy po 10 minutach od zakończenia ostatniej analizy. Cykl spoczynkowy Jeżeli titrator nie jest używany przez określony okres czasu automatycznie przechodzi w tryb cykl przestojowy. Po przywołaniu w tryb pomiarowy naczynie zostaje automatycznie przygotowane do wykonywania pomiarów. Automatyczna eliminacja pecherzy Za pomocą specjalnego trybu ruchu tłoka biurety góra-dół TitroMatic eliminuje w pewny sposób problem powstających i gromadzących się pecherzy powietrza w zamknietym cyklu obiegu reagenta KF. Wersja z 2 biuretami TitroMatic 2S 2B zawiara 2 biurety. Możliwe funkcje dla drugiej biurety to: Automatyczne dozowanie roztworu wzorca w procedurze automatycznego wyznaczania miana titranta - odczynnika KF. Miareczkowanie titrantem o innej wartości miana lub odpowiednio dobranym do oznaczania zawartości wody w aldehydach i ketonach. Pompy perystaltyczne Są standardowo instalowane w wersjach 2B (2 pompy w titratorze) Są używane do: Dozowania rozpuszczalnika do naczynia KF. Opróżniania naczynia KF po analizie. Pompy perylstatyczne są umieszczone na tylnym panelu (tu otwarty). 3 3

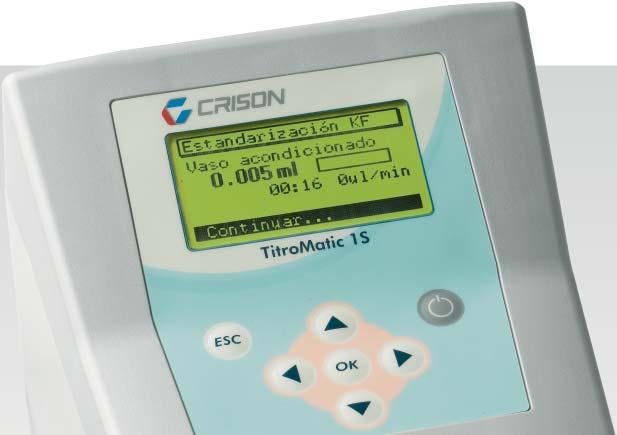

4 Prezentacja danych Przykłady wyświetlacza Miareczkowanie, program 1 Drukarka, opcja Bezpośredni wydruk i dokumentacja operacji oraz wyników analiz. Wyświetlacz informacyjny Czekaj na nową wiadomość Kolejna czynność pojawi się jako opcja. Standaryzacja - określanie miana Pierwszy wyświetlacz: proces trwa Drugi wyświetlacz: proces zakończony. Wyznaczony faktor ( miano titranta) jest wyświetlony z propozycją dwóch możliwości: akceptacji wyniku lub powtórzenia. Drukarka CT-S280 Cykl spoczynkowy Wyświetlacz podaje informację jak długo titrator pozostaje w trybie spoczynkowym. 12 min 15 s Poniżej jest podawana data i godzina. Podświetlony tekst sugeruje kolejną akcję. Oprogramowanie TiCom, opcja Oprogramowanie do komunikacji pomiędzy serią titratorów TitroMatic a PC. Kluczowa charakterystyka Monitorowanie jednego lub kilku titratorów z poziomu jednego komputera PC. Rejestrator danych. Komputer PC zachowuje wszystkie dane z przeprowadzonych miareczkowań, kalibracji i pomiarów gdy jest podłączony titrator. Program oparty o bazę danych w której są odpowiednio klasyfikowane wyniki pomiarowe. Posiada filtr pozwalający wyświetlać tylko dane interesujące operatora. Dane przypisywane z poziomu PC: kody próbek, naważki i objętości próbek. Raporty dla 1 lub kilku próbek mogą być generowane z komputera PC. Eksportowanie danych do programów Excel lub Access. Okna dialogowe w języku polskim. Rejestrator Danych. Na wyświetlaczu informacja o wybranej analizie (Nr 16 w Rejestratorze Danych). Przykład wyświetlacza, dane z TitroMatic. 4

5 Specyfikacja urządzenia. Wersje. TitroMatic KF 1S Nr katalogowy: TitroMatic z jedną 5 ml biuretą - wersja bez pomp. Przewody doprowadzajace i dozujące titrant. Statyw na elektrodę z mieszadłem magnetycznym i naczyniem KF. Podwójna elektroda platynowa z kablem. Zestaw do adaptacji butli, gwint DIN 45. Butla 1 l. w zestawie. Titrant TitroMatic KF 1S 2B Nr katalogowy: TitroMatic z jedną 5 ml biuretą i 2 pompami perystaltycznymi. Przewody doprowadzające i dozujące titrant i rozpuszczalnik. Statyw na elektrodę z mieszadłem magnetycznym i naczyniem KF. Titrant Solvent Podwójna elektroda platynowa z kablem. Zestaw do adaptacji 3 butli, gwint DIN butle 1 l. w zestawie. Waste TitroMatic KF 2S 2B. Nr katalogowy: TitroMatic z dwiema 5 ml biuretami i 2 pompami perystaltycznymi. Przewody doprowadzające i dozujące titrant i rozpuszczalnik. Statyw na elektrodę z mieszadłem magnetycznym i naczyniem KF. Titrant A Podwójna elektroda platynowa z kablem. Zestaw do adaptacji 4 butli, gwint DIN butle 1 l. w dostawie. Waste Solvent Titrant B ZASILACZ SIECIOWY: Urządzenie jest zasilane zewnętrznym zasilaczem sieciowym VCA. Firma CRISON nie prowadzi sprzedaży oraz nie dostarcza odczynników Karla Fischera. Certyfikaty: Wszystkie titratory TitroMatic KF są dostarczane z: Deklaracją zgodności EC zgodnie z dyrektywą C.E.M 89/336/CE. Testem kalibracji i poprawności dozowania biurety. Certyfikatem specyfikacji dostawy i testem pomiaru mv. Widok z góry: wyświetlacz i klawiatura. 5

6 Specyfikacja techniczna: Titratory serii TitroMatic KF Pamięć wewnętrzna: Do 5 metod miareczkowania w TitroMatic 1S. Do 10 metod miareczkowania w TitroMatic 2S. Program do auto-kalibracji i sprawdzania biurety. Zegar / kalendarz. Tekst nagłówka: 2 linie x 40 znaków. Wprowadzanie do 4 operatorów. Komentarz do programu: 8 linii x 40 znaków. 50 kolejnych wyników przechowywanych w Rejestratorze Danych. Obsługa w językach Polski, Angielski, Hiszpański, Francuski, Włoski. Wyświetlacz Graficzny, podświetlany, ciekłokrystaliczny, 128 x 64 punktów. Klawiatura Membranowa, 7 klawiszy. Odporność do 6 milionów wciśnięć na przycisk. Materiał: PET z powłoką ochronną. Zakres pomiarowy Od 0.1 mg do 100 % wody. Pojemność biurety wymiennej W standardzie biureta 5 ml. Rozdzielczość dozowania 1/40000 kroków dla 5ml biurety wymiennej (0.0001ml). Dokładność dozowania (jako błąd względny) 0.2 % dla objętości powyżej 10% objętości biurety. Powtarzalność dozowania 0.1% dla objętości powyżej 10% objetości biurety. Materiały w kontakcie z roztworem Biureta: szkło borokrzemowe oraz PTFE. Elektrozawór: PTFE oraz KEL-F. Przewody: PTFE. Wejścia i wyjścia Dla polaryzowanej elektrody, wtyk BNC. Dla zewnętrznej klawiatury PC, wtyk minidin. Dwukierunkowy RS 232 C do komputera PC lub drukarki, wtyk telefonowy. RS 232 C do podłączenia wagi, wtyk telefonowy. Kontrola mieszadła: włącz On/ wyłącz Off oraz prędkość, wtyk RCA. Zasilanie 220 / 24 VAC, 1.25 A, 30 VA zewnętrzny zasilacz sieciowy. Bezpieczeństwo elektryczne Zgodnie z dyrektywą EC, EN EMC (Kompatybilność elektromagnetyczna) Zgodnie z dyrektywą EC, EN i EN Warunki otoczenia pracy Temperatura pracy C. Temperatura składowania C. Wilgotność względna 80 %, bez kondensacji. Obudowa ABS oraz stal szlachetna, emaliowana lakierem proszkowym. Parametry fizyczne Masa: ok. 4 kg. Wymiary zewnętrzne: 130 x 160 x 300 mm. Informacja jak zamawiać: Nr kat. Opis TitroMatic KF 1S, titrator Karla Fischera z 1 biuretą 5 ml, bez pomp, ręczna obsługa, komplet* TitroMatic KF 1S 2B, titrator Karla Fischera z 1 biuretą 5 ml i 2 pompami perystaltycznymi, komplet* TitroMatic KF 1S 2B, titrator Karla Fischera z 2 biuretami 5 ml i 2 pompami perystaltycznymi, komplet* Termiczna drukarka raportu CT-S280, 40 kolumn Oprogramowanie TiCom, wersja demo, TitroMatic PC, ważność: 100 dni. CD z programem i kabel do PC Klucz z licencją do pełnej instalacji oprogramowania TiCom, z wersji demo na standard Zestaw: oprogramowanie TiCom do komunikacji TitroMatic - PC. Zawiara CD z programem i kabel PC. *Zobacz dostarczane akcesoria w Specyfikacja urządzenia. Wersje, strona 5. Autoryzowany dystrybutor CRISON na Polskę: Inne produkty CRISON: Elektrody ph, redox i jonoselektywne. Lab ph-metery i konduktometry. Automatyczne titratory. Przenośne mierniki ph,, O.D. i C. Kod: E, Wrzesień Urządzenia opracowane i produkowane w Hiszpanii przez: Bufory ph i standardy przewodnictwa (ph,, O.D.) Zapytaj o broszurę produktów którymi jesteś zainteresowany. CRISON INSTRUMENTS, S.A. Tel Fax crison@crison.es Specyfikacja techniczna produktów w tej broszurze może ulegać zmianom bez powiadamiania.
