Panel obsługi do systemów zarządzania palnikami, czujników płomienia i sterowników palników

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Panel obsługi do systemów zarządzania palnikami, czujników płomienia i sterowników palników"

Transkrypt

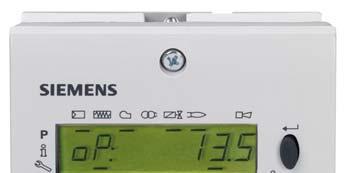

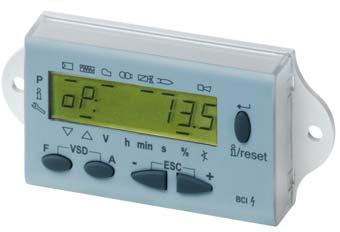

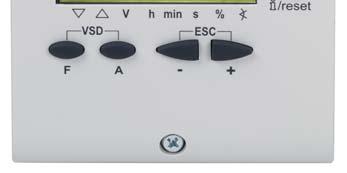

1 AZL21 AZL23 AZL2 anel obsługi do systemów zarządzania palnikami, czujników płomienia i sterowników palników odręcznik użytkownika AZL2 i niniejszy podręcznik użytkownika są przeznaczone dla producentów z rynku pierwotnego (OEM), stosujących AZL2 w swoich produktach! Uwaga! Niniejsza dokumentacja obowiązuje wyłącznie w połączeniu z kartą danych AZL2 nr N7542 oraz dokumentacją podstawową danego systemu zarządzania palnikami, czujnika płomienia lub sterownika palników! CC1U7542pl Building Technologies Division

2 Dokumentacje uzupełniające Typ produktu Rodzaj dokumentacji Numer dokumentacji AZL2 Deklaracja środowiskowa E7542 LFS1 Dokumentacja użytkownika A7782 Karta danych N7782 LME39 Karta danych N LME7 Karta danych N LMO39 Karta danych N LMV26 Karta danych N LMV27 Karta danych N LMV36 Karta danych N LMV37 Karta danych N /10 Building Technologies Division odręcznik użytkownika AZL2 CC1U7542pl

3 1 Obsługa AZL2 1.1 Opis urządzenia / znaczenie elementów na wyświetlaczu i klawiszy Zasada działania i obsługa urządzeń w wersji AZL21 i AZL23 są identyczne. Bild 1/0809 VSD ESC F A Ilustracja: Opis urządzenia / znaczenie elementów na wyświetlaczu i klawiszy Klawisz F Funkcja Klawisz F Do przestawiania siłownika paliwowego (wcisnąć i przytrzymać klawisz F i za pomocą klawisza lub ustawić wymaganą wartość) Klawisz A Do przestawiania siłownika pneumatycznego A VSD (wcisnąć i przytrzymać klawisz A i za pomocą klawisza lub ustawić wymaganą wartość) Klawisz A i F: Funkcja nastawy parametrów Do przejścia do trybu nastawy parametrów F A ESC (wcisnąć jednocześnie klawisz F i A oraz lub ) Klawisz Info i Enter Do poruszania się w trybie informacyjnym i serwisowym * Inkrementacja wybranego elementu (migający symbol) (wcisnąć klawisz <1 sekundy) * rzejście do niższego poziomu menu (przytrzymać klawisz przez 1 3 sekundy) * rzejście do wyższego poziomu menu (przytrzymać klawisz przez 3 8 sekund) * Zmiana trybu pracy (wcisnąć klawisz >8) Enter w trybie nastawy parametrów Odblokowanie w razie awarii rzejście o jeden poziom menu niżej Klawisz Zmniejszenie wartości Do nawigacji w ustawieniu krzywej, tryb informacyjny i serwisowy Klawisz + Zwiększenie wartości Do nawigacji w ustawieniu krzywej, tryb informacyjny i serwisowy Klawisz + i : Funkcja Escape (wcisnąć jednocześnie klawisz i ) Brak zastosowania wprowadzonej wartości rzejście o jeden poziom menu wyżej Building Technologies Division odręcznik użytkownika AZL2 CC1U7542pl 1 Obsługa AZL /10

4 1.2 Znaczenie symboli na wyświetlaczu Alarm łomień pali się Wysterowanie zaworu Wysterowanie zapłonu Wysterowanie silnika dmuchawy odgrzewacz oleju pracuje Sygnał zapotrzebowania na ciepło z regulatorów Bild 2pl/0113 Tryb nastawy parametrów Tryb informacyjny Tryb serwisowy Silownik zamknie sie Siłownik otwiera się Jednostka wyświetlanej aktualnie wartości Ilustracja: Znaczenie symboli na wyświetlaczu 4/10 Building Technologies Division odręcznik użytkownika AZL2 CC1U7542pl 1 Obsługa AZL

5 1.3 oziomy informacyjne 1 3 sekundy Bild 28/0416 Nacisnąć klawisz, aż na wyświetlaczu pojawi się InFo. o zwolnieniu klawisza panel znajduje się na poziomie informacyjnym. arametr Nr. LFS LME7 LME39 LMV Znaczenie LMO39 oziomy informacyjne 167 Ilość paliwa (m³, l, ft³, gal), możliwość skasowania 162 Liczba godzin pracy, możliwość skasowania 164 Liczba uruchomień, możliwość skasowania 163 Liczba godzin pracy urządzenia przy włączonym zasilaniu 166 Łączna liczba uruchomień 113 Symbol palnika 107 Wersja oprogramowania 108 Wariant oprogramowania 102 Data identyfikacyjna 103 Numer identyfikacyjny 104 arametr ustawiony fabrycznie: kod klienta 105 arametr ustawiony fabrycznie: wersja 123 Najmniejszy krok nastawy mocy 140 Wyświetlanie trybu AZL2 143 Zarezerwowany Cykle łączeniowe styku przekaźnikowego K12 Cykle łączeniowe przekaźnika płomienia (FR) Cykle łączeniowe styku przekaźnikowego K11 Cykle łączeniowe przekaźnika pomocniczego (HR) Cykle łączeniowe styku przekaźnikowego K Cykle łączeniowe styku przekaźnikowego K1 171 Maksymalne cykle łączeniowe przekaźnika róg ostrzegawczy 1 mln cykli łączeniowych 182 Czułość płomienia Tabela: oziomy informacyjne Building Technologies Division odręcznik użytkownika AZL2 CC1U7542pl 1 Obsługa AZL /10

6 1.4 rzykład: Symbol palnika Bild 32/0707 Z lewej strony wyświetlany jest migający parametr 113:, a z prawej strony._._ rzykład: 113:._._ 1 3 sekundy Bild 435/0416 o wciśnięciu (1 3 sekundy) klawisza pojawi się symbol palnika. rzykład: 3 Kod palnika można ustawić wyłącznie za pomocą aplikacji ACS410 na poziomie parametrów! lub ESC Bild 32/0707 ESC Wciśnięcie klawisza lub powrót do wyświetlania parametrów. powoduje rzejście do następnego owrót do poprzedniego 2 oziom serwisowy 2.1 oziomy serwisowe Bild 21/0707 Wcisnąć klawisz > 3 sekund, aż na wyświetlaczu pojawi się SEr. o zwolnieniu klawisza panel znajduje się na poziomie serwisowym. arametr Nr. LFS LME7 LME39 LMO39 LMV Znaczenie oziomy serwisowe 951 Napięcie sieciowe 954 Intensywność płomienia rąd płomienia 960 Aktualne natężenie przepływu paliwa (m³/h, l/h, ft³/h, gal/h) 121 Tryb ręczny 920 Aktualny sygnał WM dmuchawy Intensywność płomienia: 922 ozycja krokowa siłowników 936 Znamionowa prędkość obrotowa 161 Liczba alarmów Historia błędów: Kod Tabela: oziomy serwisowe 6/10 Building Technologies Division odręcznik użytkownika AZL2 CC1U7542pl 2 oziom serwisowy

7 2.2 Wartości serwisowe (przykład) Liczba alarmów Bild 40/0707 Z lewej strony jest wyświetlany parametr 161:, a z prawej strony liczba dotychczasowych alarmów 0. rzykład: parametr 161: 0 rzejście do następnego lub <1s owrót do poprzedniego Historia błędów atrz rozdział arametry z indeksem, niewyświetlane bezpośrednio / Na przykładzie 701 Historia błędów w dokumentacji systemu zarządzania palnikami, czujnikiem płomienia lub sterownika palników! Uwaga Możliwość skasowania do celów serwisowych, patrz rozdział Lista parametrów w dokumentacji systemu zarządzania palnikami, czujnikiem płomienia lub sterownika palników Intensywność płomienia (tylko LFS, LME7, LMV) Bild 436/0416 arametr 954: miga. Z prawej strony jest wyświetlana intensywność płomienia w %. rzykład: 954: 0 rzejście do następnego lub <1s owrót do poprzedniego Uwaga atrz również rozdział Intensywność płomienia przy ustawieniu krzywej w dokumentacji systemu zarządzania palnikami, czujnika płomienia lub sterownika palników rąd płomienia (tylko LME3, LMO3) Bild 437/0416 arametr 954: migający. Z prawej strony jest wyświetlany prąd płomienia w µa. rzykład: 954: 0.0 rzejście do następnego lub <1 s owrót do poprzedniego Building Technologies Division odręcznik użytkownika AZL2 CC1U7542pl 2 oziom serwisowy /10

8 2.3 arametry z indeksem, niewyświetlane bezpośrednio Na przykładzie LMV: parametr 701 błąd atrz rozdział Lista kodów błędów! Uwaga! (tylko LMV...) Możliwość skasowania do celów serwisowych, patrz rozdział Lista parametrów w dokumentacji systemu zarządzania palnikami. Bild 84/0707 HIStoria 700: do historii błędów. Wciśnięcie klawisza powoduje przejście do poziomu parametrów Klawiszem wybrać parametr 701. Bild 85/0707 Widok na wyświetlaczu: arametr 701. miga, indeks 01: i wartość 201 nie migają. Bild 86/0707 Wciśnięcie klawisza powoduje ustawienie indeksu 01:. Widok na wyświetlaczu: arametr 701. nie miga, indeks 01: miga, wartość 201 nie miga. rzejście do następnego indeksu owrót do poprzedniego indeksu Bild 87/0707 Indeks wybiera się klawiszem :.01 = Kod błędu.02 = Kod diagnostyczny.03 = Klasa błędu.04 = Faza błędu.05 = Licznik uruchomień.06 = Wydajność rzykład: arametr 701., indeks 05: do licznika uruchomień, kod diagnostyczny._._ 8/10 Building Technologies Division odręcznik użytkownika AZL2 CC1U7542pl 2 oziom serwisowy

9 3 Lista kodów błędów Uwaga! Szczegółowe kody błędy, patrz rozdział Lista kodów błędów w dokumentacji systemu zarządzania palnikami, czujnika płomienia lub sterownika palników. Kod Znaczenie dla systemu zarządzania palnikami, czujnika Kod diagnostyczny błędu płomienia lub sterownika palników no Comm Brak komunikacji między systemem zarządzania palnikami, czujnikiem płomienia i sterownikiem palników a AZL2. Loc: 167 Zablokowanie ręczne Zablokowanie ręczne Zalecane działania Sprawdzić, czy nie doszło do przerwania przewodu / poluzowania styku Tabela: Lista kodów błędów Building Technologies Division odręcznik użytkownika AZL2 CC1U7542pl Infrastructure & Cities Sector 3 Lista kodów błędów /10

10 4 Tabela kodów błędów Numer bieżący Kod Kod diagnosty czny Klasa błędu Faza Licznik uruchomień Wydajno ść 70x 70x.01 70x.02 70x.03 70x.04 70x.05 70x.06 Opis Tabela: Tabela kodów błędów Siemens AG Building Technologies Division Berliner Ring 23 D Rastatt Tel Faks Siemens AG Infrastructure & Cities Sector Building Technologies Division Zastrzega się prawo do wprowadzania zmian! 10/10 Building Technologies Division odręcznik użytkownika AZL2 CC1U7542pl Infrastructure & Cities Sector

Poprzedni poziom. Następny poziom. Nacisnąć ESC, aby przejść do menu głównego. Widok na wyświetlaczu zależy od sekwencji palnika.

Poprzedni poziom. Następny poziom. Nacisnąć ESC, aby przejść do menu głównego. Widok na wyświetlaczu zależy od sekwencji palnika. 7 550.2 Instrukcja obsługi Poziom użytkownika AZL5 (LMV52) Legenda do instrukcji obsługi i AZL5 Poprzedni poziom Kursor Kursor Następny poziom Poziom zmian Wybór języka: Wyswiet.¶m. Dostęp bez hasła
