1 ODNAWIALNE ŹRÓDŁA ENERGII Darmowe i ekologiczne źródło energii dla Twojego domu Kraków 2017

2 K I M J E S T E Ś M Y? VOLTIKA specjalizuje się w projektowaniu instalacji odnawialnych źródeł energii. Dodatkowo VOLTIKA dystrybuuje najwyższej jakości komponenty dla instalacji fotowoltaicznych a także instalacji podgrzewających wodę użytkową.

3 Z A K R E S O M A W I A N E J P R E Z E N T A C J I Czym są Odnawialne Źródła Energii? Pompy ciepła Systemy podgrzewania ciepłej wody użytkowej Fotowoltaika Możliwości uzyskania dofinansowania Podsumowanie Zakończenie

4 O D N A W I A L N E Ź R Ó D Ł A E N E R G I I Odnawialne źródła energii to takie źródła energii których wykorzystywanie nie wiąże się z długotrwałym ich deficytem a czas ich odnowy jest krótkotrwały. Ich zasoby są niewyczerpalne a eksploatacja nie powoduje znaczących szkód w środowisku. Do odnawialnych źródeł energii możemy zaliczyć przede wszystkim: energię promieniowania słonecznego energię wiatru energię wody biomasę energię geotermalna

5 P O M P Y C I E P Ł A TWOJE ŹRÓDŁO OGRZEWANIA I CIEPŁEJ WODY

6 Pompy ciepła należą do efektywnych i ekologicznych źródeł ciepła i przygotowania ciepłej wody użytkowej. Wykorzystują w głównej mierze energię słoneczną zgromadzoną w powietrzu, wodzie gruntowej, ziemi, a także energię geotermalną niezależnie od pory roku. Dzięki zastosowaniu pomp ciepła istnieje możliwość ogrzewania budynku i wody użytkowej oszczędzając energię i chroniąc środowisko naturalne.

7 P O M P Y C I E P Ł A - R O D Z A J E ZE WZGLĘDU NA ŹRÓDŁA POZYSKANIA CIEPŁA DLA OGRZEWANEGO OBIEKTU WYRÓŻNIAMY PRZEDE WSZYSTKIM POMPY CIEPŁA POWIETRZNE GRUNTOWE

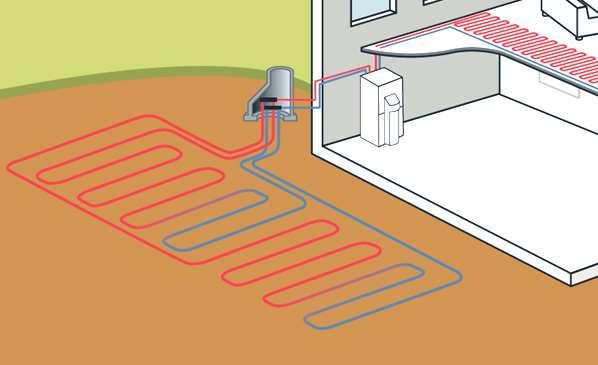

8 P O M P A ZASADA DZIAŁANIA C I E P Ł A Pompa ciepła jest urządzeniem grzewczym pobierającym określoną ilość energii z dolnego źródła ciepła (grunt lub powietrze) i za pomocą procesów termodynamicznych energia przekazywana jest do instalacji grzewczej budynku. Dzięki procesom jakim poddawany jest czynnik roboczy ( sprężanie, rozprężanie) zachodzące zmiany ciśnienia i temperatury pozwalają uzyskać temperaturę odpowiednią do ogrzewania budynku lub ogrzewania wody.

9 P O M P A C I E P Ł A ZALETY WADY bezobsługowość ekologiczne źródło ciepła wysoka cena zakupu i instalacji wysoki koszt dolnego źródła ciepła (odwierty) uzależnienie od sieci energetycznej w przypadku pomp ciepła gruntowych - zajęcie dużej powierzchni terenu możliwe źródło hałasu

10 S O L A R N E S Y S T E M Y P O D G R Z E W A N I A W O D Y U Ż Y T K O W E J

11 S O L A R N E S Y S T E M Y P O D G R Z E W A N I A W O D Y U Ż Y T K O W E J KOLEKTORY SŁONECZNE SCHEMAT DZIAŁANIA Kolektory słoneczne wytwarzają ciepło głównie dla potrzeb ogrzewania wody użytkowej w budynku. Padające na kolektory słoneczne promieniowanie bezpośrednie, rozproszone i odbite ogrzewa absorber. Absorber przekazuje ciepło przepływającej przez kolektor cieczy (woda, glikol). Ogrzana ciecz dociera do zasobnika gdzie ogrzewa C.W.U.

12 S O L A R N E S Y S T E M Y P O D G R Z E W A N I A W O D Y U Ż Y T K O W E J KOLEKTORY SŁONECZNE RODZAJE płaskie (cieczowe, gazowe, dwufazowe) płaskie próżniowe, próżniowo-rurowe (nazywane też próżniowymi, w których rolę izolacji spełniają próżniowe rury), skupiające (prawie zawsze cieczowe),

13 B U D O W A P Ł A S K I E G O K O L E K T O R A S Ł O N E C Z N E G O KOLEKTORY SŁONECZNE RODZAJE

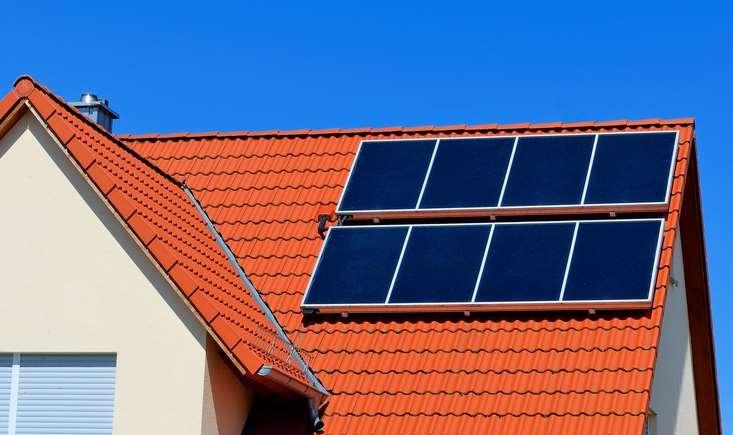

14 M O N T A Ż K O L E K T O R Ó W S Ł O N E C Z N Y C H KOLEKTORY SŁONECZNE RODZAJE Podczas montażu kolektorów słonecznych należy przede wszystkim pamiętać : nachylenie kolektorów w przedziale od 30 o do 45 o azymut (odchylenie) od kierunku południowego S maksymalnie 45 o instalacja w możliwie jak najbliższej odległości od wymiennika ciepła Możliwości montażu kolektorów słonecznych: dach skośny dach płaski grunt fasada

15 K O L E K T O R Y S Ł O N E C Z N E EKSPLOATACJA DODATKOWE KOSZTY Kolektory słoneczne ze względu na swoje właściwości stanowią ciekawą alternatywę dla innych, konwencjonalnych źródeł ciepła, dając niezależność i pozwalając na oszczędności. Trzeba jednak pamiętać o kosztach eksploatacji w skład których wchodzą: Przegląd coroczny około 200 zł Wymiana glikolu (średnio co 5 lat) około 500 zł Wymiana anody magnezowej (co 18 miesięcy) około 150 zł Dodatkowy pobór prądu dla pompy

16 S O L A R N E S Y S T E M Y P O D G R Z E W A N I A W O D Y U Ż Y T K O W E J PODGRZEWANIE WODY W OPARCIU O PANELE FOTOWOLTAICZNE I GRZAŁKĘ STAŁOPRĄDOWĄ Alternatywą dla standardowego ogrzewania ciepłej wody użytkowej mogą być panele fotowoltaiczne. Poprzez połączenie paneli fotowoltaicznych z grzałką stałoprądową o określonej mocy istnieje możliwość darmowego ogrzewania wody użytkowej do wykorzystania dla własnych potrzeb.

17 F O T O W O L T A I K A - E N E R G I A S Ł O N E C Z N A D L A K A Ż D E G O

18 F O T O W O L T A I K A - E N E R G I A S Ł O N E C Z N A D L A K A Ż D E G O Jednym z najbardziej rozwijających się branż energetyki opartej na odnawialnych źródłach energii jest fotowoltaika. Instalacje fotowoltaiczne produkują energię elektryczną bezpośrednio z promieni słonecznych. Poprzez panele fotowoltaiczne zbudowane w większości z krzemu produkowana energia elektryczna dostarczana jest do inwertera, który zamienia wytwarzany prąd stały na prąd przemienny sieciowy. Przetworzona energia elektryczna zasila bezpośrednio odbiorniki energii w budynku, natomiast niewykorzystana energia oddawana jest do sieci energetycznej i stamtąd odbierana w godzinach, w których instalacja fotowoltaiczna nie pracuje.

19 B U D O W A I N S T A L A C J I F O T O W O L T A I C Z N E J W skład instalacji fotowoltaicznej wchodzą: panele fotowoltaiczne inwerter sieciowy zabezpieczenia po stronie stało- i zmiennoprądowej konstrukcja nośna pod panele fotowoltaiczne dostosowana do rodzaju systemu montażowego modułów okablowanie

20 B U D O W A M O D U Ł U F O T O W O L T A I C Z N E G O

21 P A N E L E F O T O W O L T A I C Z N E KRZEMOWE PANELE FOTOWLTAICZNE DZIELIMY NA: POLIKRYSTALICZNE MONOKRYSTALICZNE

22 P A N E L E M O N O K R Y S T A L I C Z N E Najwyższe sprawności (22,13%), Bardzo długa żywotność Charakterystyczna, czarna barwa ogniwa Charakterystyczny kształt ogniwa (ścięte rogi) Wysoka cena

23 P A N E L E P O L I K R Y S T A L I C Z N E Sprawności na poziomie 16-17% Długa żywotność Najlepszy stosunek ceny do jakości do uzysku energii Najczęściej wybierana technologia w Polsce!

24 I N W E R T E R S I E C I O W Y Inwerter sieciowy (falownik) przetwarza produkowany przez panele fotowoltaiczne prąd stały na prąd przemienny, o parametrach sieci odbiorczej. Dzięki wbudowanemu systemowi zabezpieczeń zapewnia ochronę instalacji przed nieprawidłowymi parametrami sieci zewnętrznej. Poprzez system monitoringu umożliwia obserwowanie parametrów pracy instalacji na stronie internetowej z każdego miejsca

25 Z A B E Z P I E C Z E N I A P O S T R O N I E S T A Ł O P R Ą D O W E J D C I Z M I E N N O P R Ą D O W E J A C Zabezpieczenia do instalacji fotowoltaicznej chronią przed niekorzystnym działaniem wyładowań atmosferycznych a także przed przepięciami i zwarciami zarówno ze strony instalacji jak i od strony sieci energetycznej. W skład zabezpieczeń wchodzą: wyłączniki nadprądowe określonej klasy w zależności od instalacji ograniczniki przepięć obudowa instalacyjna w standardzie IP65 wtyki MC4

26 K O N S T R U K C J E M O N T A Ż O W E D A C H O W E

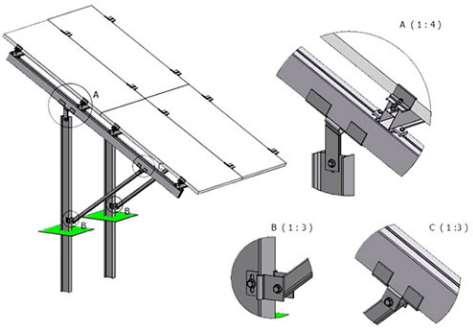

27 K O N S T R U K C J E M O N T A Ż O W E G R U N T O W E

28 P R Z Y K Ł A D Y R E A L I Z A C J I

29 W A R U N K I N A S Ł O N E C Z N I E N I A

30 I L E E N E R G I I W Y P R O D U K U J E I N S T A L A C J A F O T O W O L T A I C Z N A W P O L S C E? Dla polskiej szerokości geograficznej odpowiednio zorientowana i zamontowana instalacja fotowoltaiczna może wyprodukować w ciągu roku z 1 kwp mocy zainstalowanej nawet 1000 kwh energii elektrycznej. Dokładnie taką wartość uzyskała już w pierwszym roku swojej pracy pierwsza polska farma fotowoltaiczna w Wierzchosławicach (k. Tarnowa).

31 U Z Y S K E N E R G I I W C I Ą G U R O K U INSTALACJA 3 kwp

32 I N S T A L A C J A O M O C Y 3 kwp ILOŚĆ WYPRODUKOWANEJ ENERGII ELEKTRYCZNEJ W CIĄGU ROKU 1 kwp 1000 kwh/rok

33 P R O D U K C J A E N E R G I I Z I N S T A L A C J I F O T O W O L T A I C Z N E J W CIĄGU DNIA

34 U S T A W A O O D N A W I A L N Y C H Ź R Ó D Ł A C H E N E R G I I Dnia roku weszła w życie nowa wersja ustawy o Odnawialnych Źródłach Energii. Zgodnie z jej założeniami każda mikroinstalacja prosumencka została objęta systemem opustów.

35 K I M J E S T P R O S U M E N T? Prosument - jednoczesny producent jak i konsument energii elektrycznej

36 C O T O J E S T M I K R O I N S T A L A C J A? Mikroinstalacja jest instalacją odnawialnego źródła energii, o mocy nie większej nić 40 kw, przyłączona do sieci o napięciu nie większym niż 110 kv.

37 N A C Z Y M P O L E G A S Y S T E M O P U S T Ó W? ZGODNIE Z USTAWĄ O ODNAWIALNYCH ŹRÓDŁACH ENERGII

38 N A C Z Y M P O L E G A S Y S T E M O P U S T Ó W? ZGODNIE Z USTAWĄ O ODNAWIALNYCH ŹRÓDŁACH ENERGII EKONOMIKA INSTALACJI FOTOWOLTAICZNEJ Co oznacza opust 1:0,8 PRZYKŁAD: Roczne zużycie energii w domu: 3000 kwh Instalacja PV o mocy 3 kwp, produkująca 3000 kwh/rok Konsumpcja własna energii z PV: 30 % (3000*0,3=900 kwh) Przesłanie do sieci: =2100 kwh Pobór zbilansowany (poprzez opust): 0,8*2100=1680 kwh Sumaryczna roczna oszczędność: = 2580 kwh Przy średniej cenie energii elektrycznej (zakup + dystrybucja) na poziomie 0,65 zł/kwh oszczędności roczne z instalacji o mocy 3 kwp mogą wynieść nawet zł.
