erozrys Grass-Hopper Solutions Instrukcja obsługi internetowego systemu składania i obsługi zamówień

Transkrypt

1 erozrys Grass-Hopper Solutions Instrukcja obsługi internetowego systemu składania i obsługi zamówień

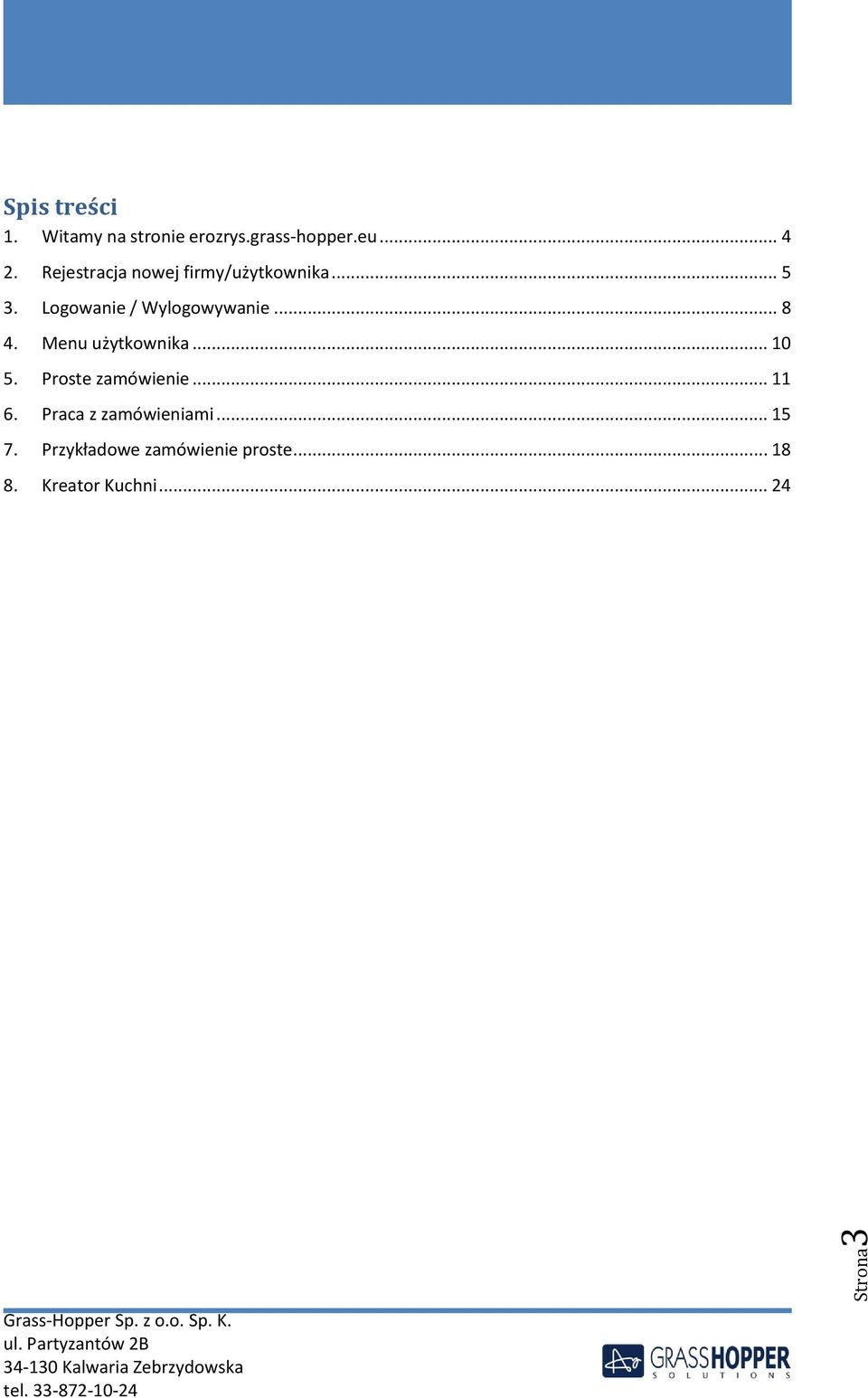

2 Strona3 Spis treści 1. Witamy na stronie erozrys.grass-hopper.eu Rejestracja nowej firmy/użytkownika Logowanie / Wylogowywanie Menu użytkownika Proste zamówienie Praca z zamówieniami Przykładowe zamówienie proste Kreator Kuchni... 24

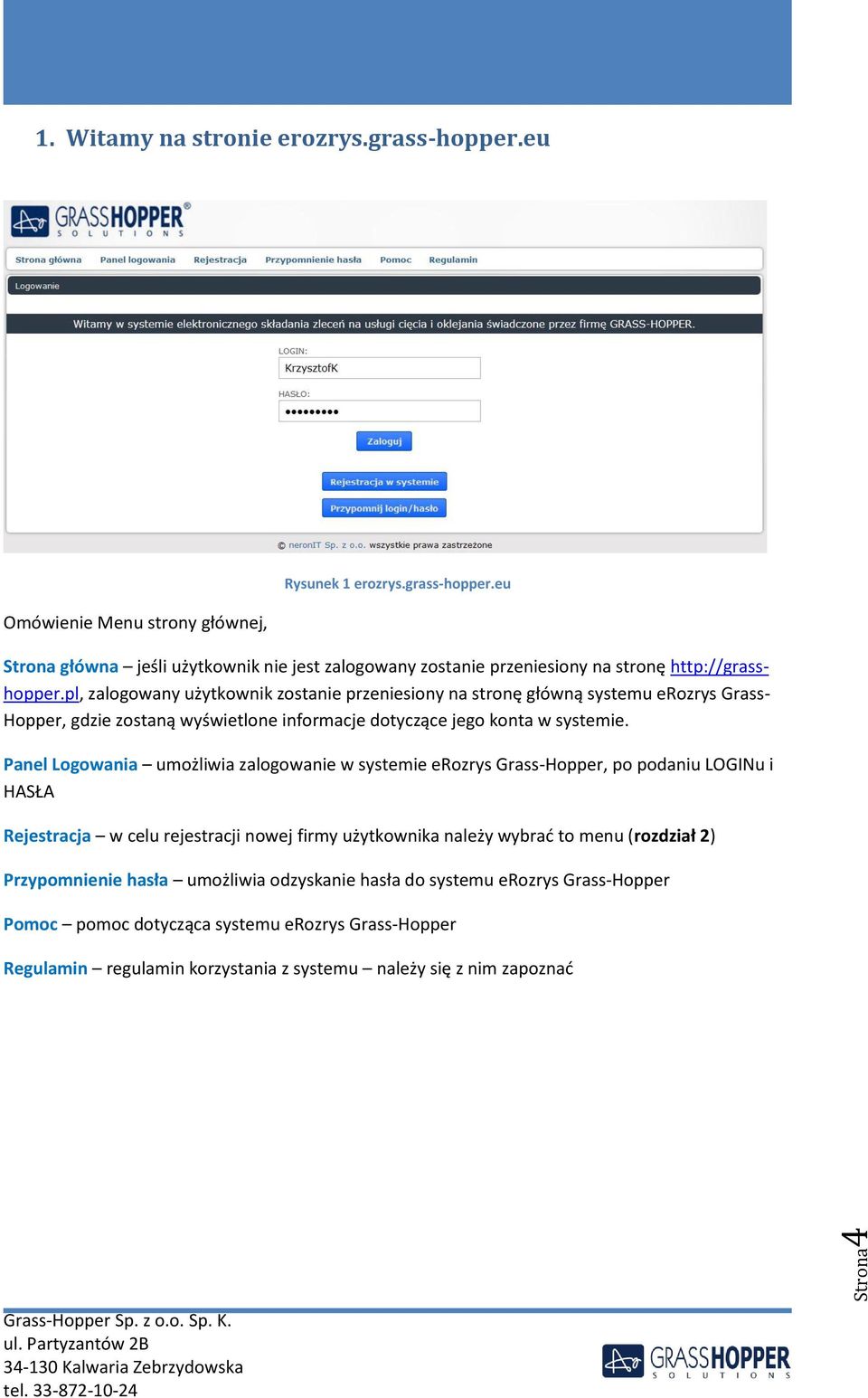

3 Strona4 1. Witamy na stronie erozrys.grass-hopper.eu Omówienie Menu strony głównej, Rysunek 1 erozrys.grass-hopper.eu Strona główna jeśli użytkownik nie jest zalogowany zostanie przeniesiony na stronę zalogowany użytkownik zostanie przeniesiony na stronę główną systemu erozrys Grass- Hopper, gdzie zostaną wyświetlone informacje dotyczące jego konta w systemie. Panel Logowania umożliwia zalogowanie w systemie erozrys Grass-Hopper, po podaniu LOGINu i HASŁA Rejestracja w celu rejestracji nowej firmy użytkownika należy wybrać to menu (rozdział 2) Przypomnienie hasła umożliwia odzyskanie hasła do systemu erozrys Grass-Hopper Pomoc pomoc dotycząca systemu erozrys Grass-Hopper Regulamin regulamin korzystania z systemu należy się z nim zapoznać

4 Strona5 2. Rejestracja nowej firmy/użytkownika Po wejściu na stronę internetową erozrys.grass-hopper.eu okaże się Panel logowania (rysunek 1). Rysunek 2 rejestracja w systemie W celu rejestracji nowej firmy/użytkownika z menu należy wybrać Rejestracja w systemie zostaną Państwo skierowani na stronę (Rysunek 2) w celu podania swoich danych.

5 Strona Rysunek 3 dane użytkownika Wymagane dane do logowania: 1) Login - Należy podać login który będzie identyfikował użytkownika w systemie erozrys. Jest on wykorzystywany przy każdorazowym logowaniu się do systemu. 2) 3) Hasło - Wprowadzenie hasła, o które system erozrys będzie pytał przy każdym logowaniu. Wymagane jest by hasło w polu 2 i 3 było identyczne. Jest ono trzymane w postaci zaszyfrowanej a jego odtworzenie jest niemożliwe. UWAGA! W przypadku utraty hasła, istnieje możliwość wygenerowania nowego hasła, które użytkownik otrzymuje na (adres podany przy rejestracji). 4) 5) 6) Pola w których wymagane jest wprowadzenie danych personalnych (Imię, Nazwisko, Nazwa firmy). 7) Zalecane, ale nieobowiązkowe wprowadzenie numeru Numeru Identyfikacji Podatkowej (NIP) system kontroluje poprawność wprowadzonego numeru. 8) Adres , system sprawdza czy adres jest w poprawnym formacie. Użytkownik powinien mieć do niego stały dostęp, gdyż system erozrys generuje komunikaty

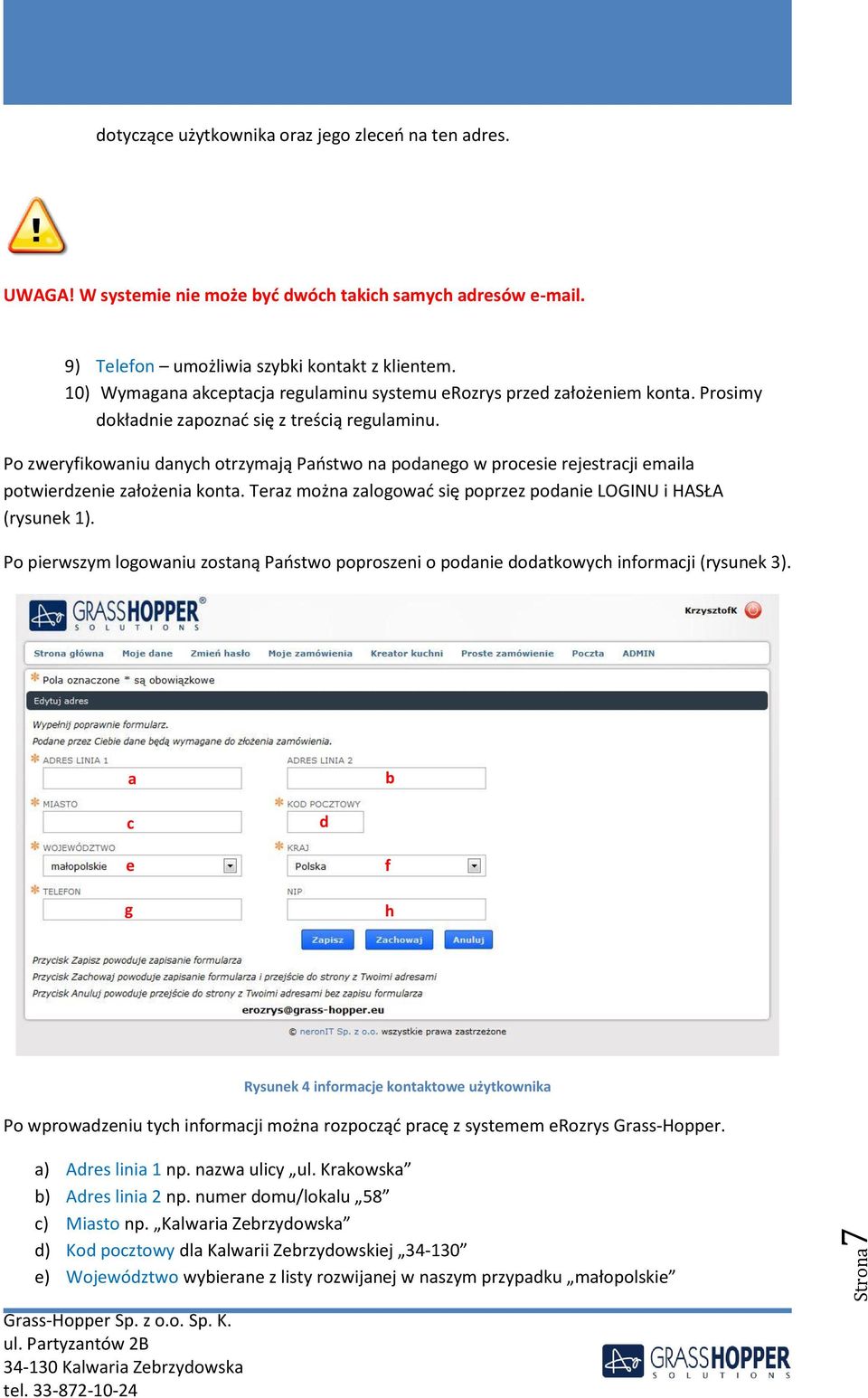

6 Strona7 dotyczące użytkownika oraz jego zleceń na ten adres. UWAGA! W systemie nie może być dwóch takich samych adresów . 9) Telefon umożliwia szybki kontakt z klientem. 10) Wymagana akceptacja regulaminu systemu erozrys przed założeniem konta. Prosimy dokładnie zapoznać się z treścią regulaminu. Po zweryfikowaniu danych otrzymają Państwo na podanego w procesie rejestracji a potwierdzenie założenia konta. Teraz można zalogować się poprzez podanie LOGINU i HASŁA (rysunek 1). Po pierwszym logowaniu zostaną Państwo poproszeni o podanie dodatkowych informacji (rysunek 3). a b c d e g f h Rysunek 4 informacje kontaktowe użytkownika Po wprowadzeniu tych informacji można rozpocząć pracę z systemem erozrys Grass-Hopper. a) Adres linia 1 np. nazwa ulicy ul. Krakowska b) Adres linia 2 np. numer domu/lokalu 58 c) Miasto np. Kalwaria Zebrzydowska d) Kod pocztowy dla Kalwarii Zebrzydowskiej e) Województwo wybierane z listy rozwijanej w naszym przypadku małopolskie

7 Strona8 f) Kraj Polska g) Telefon numer telefonu do bezpośredniego kontaktu h) NiP Numer Identyfikacji Podatkowej UWAGA! Domyślnie ustawiane jest podawanie wymiarów BRUTTO (tzn. wymiar z obrzeżem) w celu zmiany podawania wymiarów prosimy o przesłanie takiej informacji na adres erozrys@grass-hopper.eu INFORMACJA! Ze względu na zachowanie wysokiej jakości obróbki elementy produkowane w firmie Grass-Hopper zawsze wycinamy w wymiarze BRUTTO. 3. Logowanie / Wylogowywanie W celu zalogowania się do systemu należy wejść na stronę erozrys.grass-hopper.eu Rysunek 5 logowanie do systemu

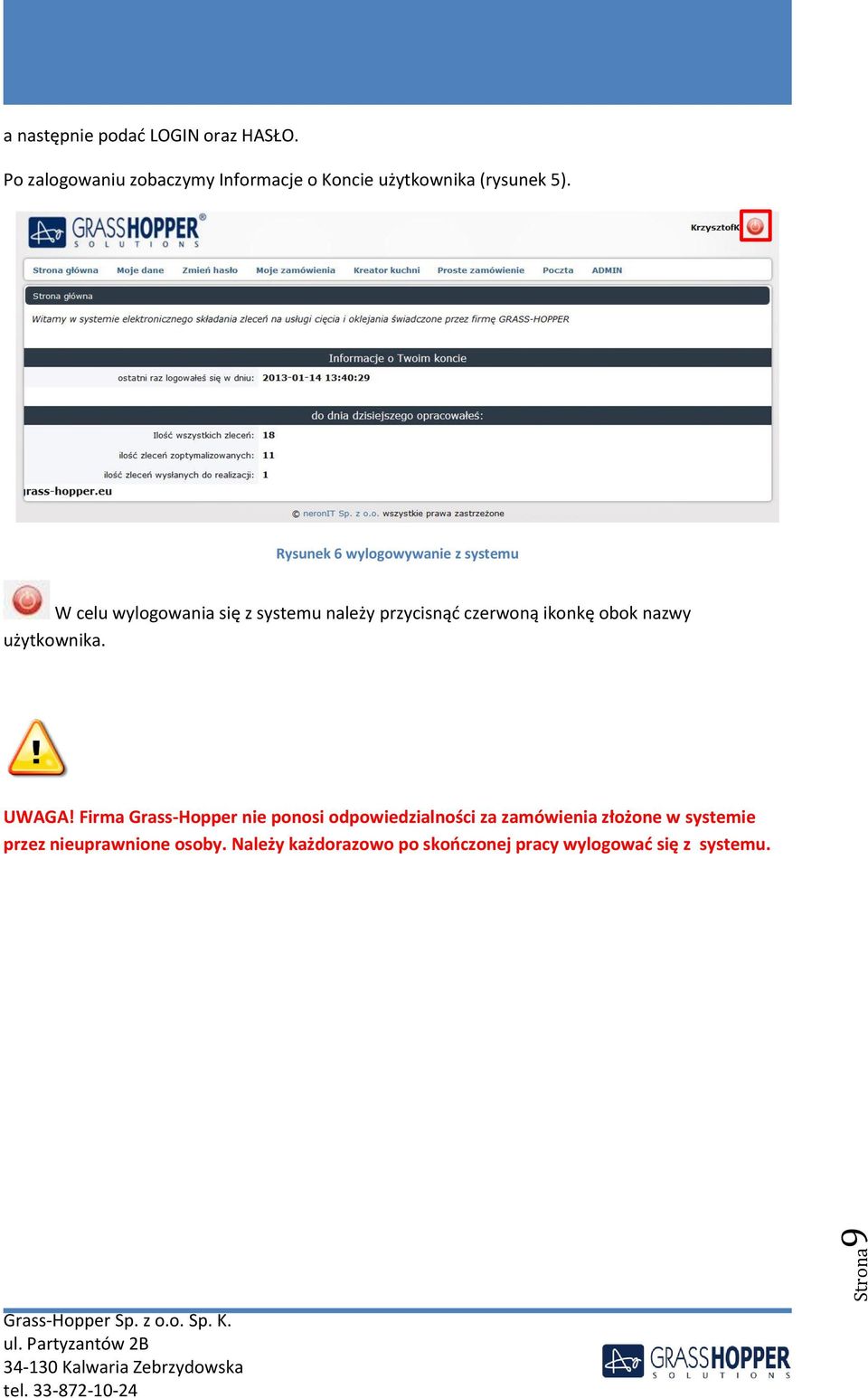

8 Strona9 a następnie podać LOGIN oraz HASŁO. Po zalogowaniu zobaczymy Informacje o Koncie użytkownika (rysunek 5). Rysunek 6 wylogowywanie z systemu W celu wylogowania się z systemu należy przycisnąć czerwoną ikonkę obok nazwy użytkownika. UWAGA! Firma Grass-Hopper nie ponosi odpowiedzialności za zamówienia złożone w systemie przez nieuprawnione osoby. Należy każdorazowo po skończonej pracy wylogować się z systemu.

9 Strona10 4. Menu użytkownika Strona główna przenosi użytkownika do podsumowania jego konta Moje dane umożliwia edycję danych kontaktowych Zmień hasło umożliwia zmianę hasła INFORMACJA! Zalecamy okresową zmianę hasła. Moje zamówienia wszystkie zamówienia użytkownika wraz ze statusami Kreator Kuchni narzędzie do rozpisywania szafek kuchennych Proste zamówienie umożliwia wprowadzanie zamówienia na formatki z płyty Poczta służy do wymiany informacji między użytkownikiem a obsługą systemu erozrys Grass- Hopper. Admin Menu nie dostępne z poziomu klienta,

10 Strona11 5. Proste zamówienie Po zalogowaniu się na stronie erozrys.grass-hopper.eu należy wybrać z menu górnego Proste zamówienie (rysunek 6). Panel Prostego zamówienia

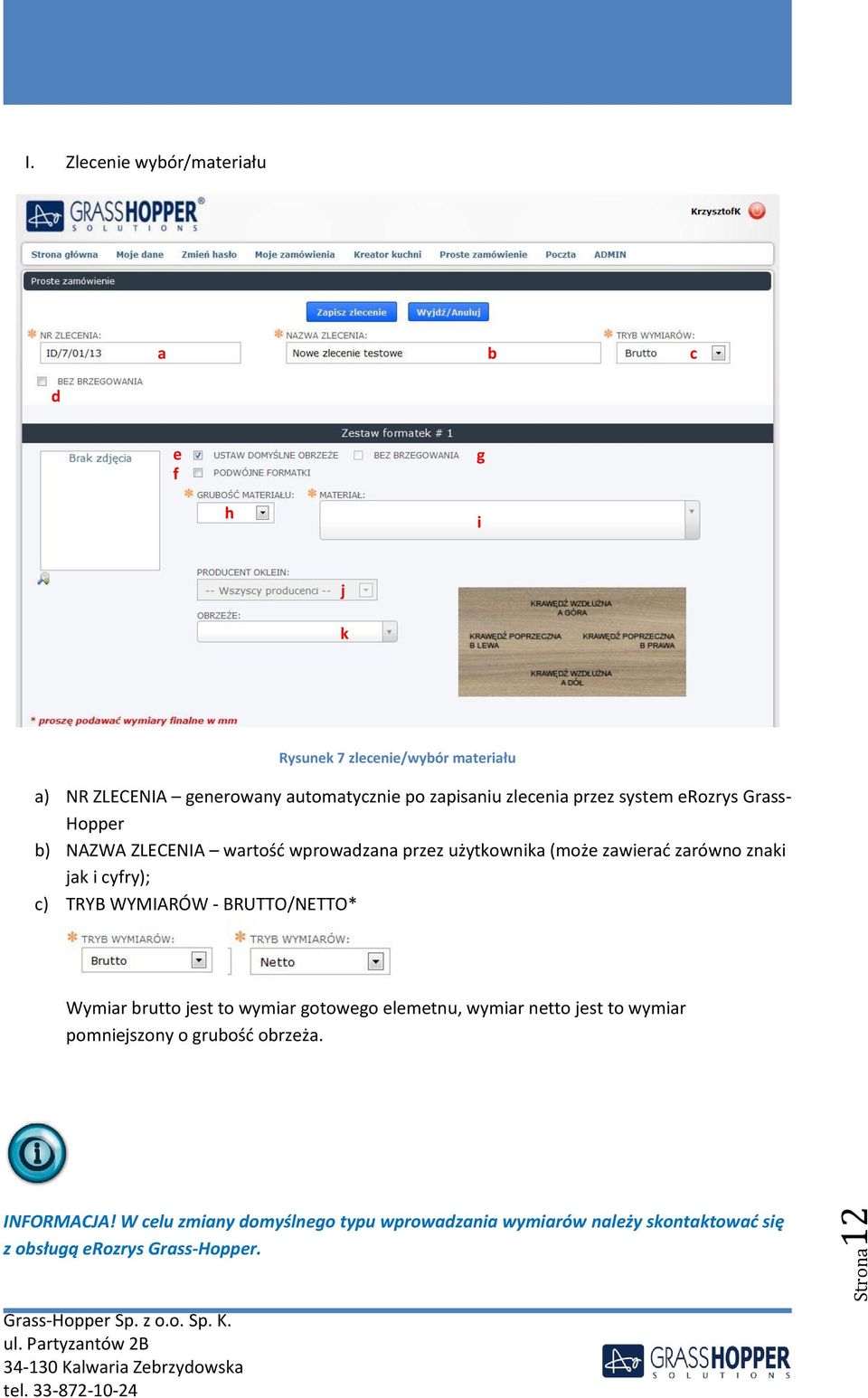

11 Strona12 I. Zlecenie wybór/materiału d a b c e f g h i j k Rysunek 7 zlecenie/wybór materiału a) NR ZLECENIA generowany automatycznie po zapisaniu zlecenia przez system erozrys Grass- Hopper b) NAZWA ZLECENIA wartość wprowadzana przez użytkownika (może zawierać zarówno znaki jak i cyfry); c) TRYB WYMIARÓW - BRUTTO/NETTO* Wymiar brutto jest to wymiar gotowego elemetnu, wymiar netto jest to wymiar pomniejszony o grubość obrzeża. INFORMACJA! W celu zmiany domyślnego typu wprowadzania wymiarów należy skontaktować się z obsługą erozrys Grass-Hopper.

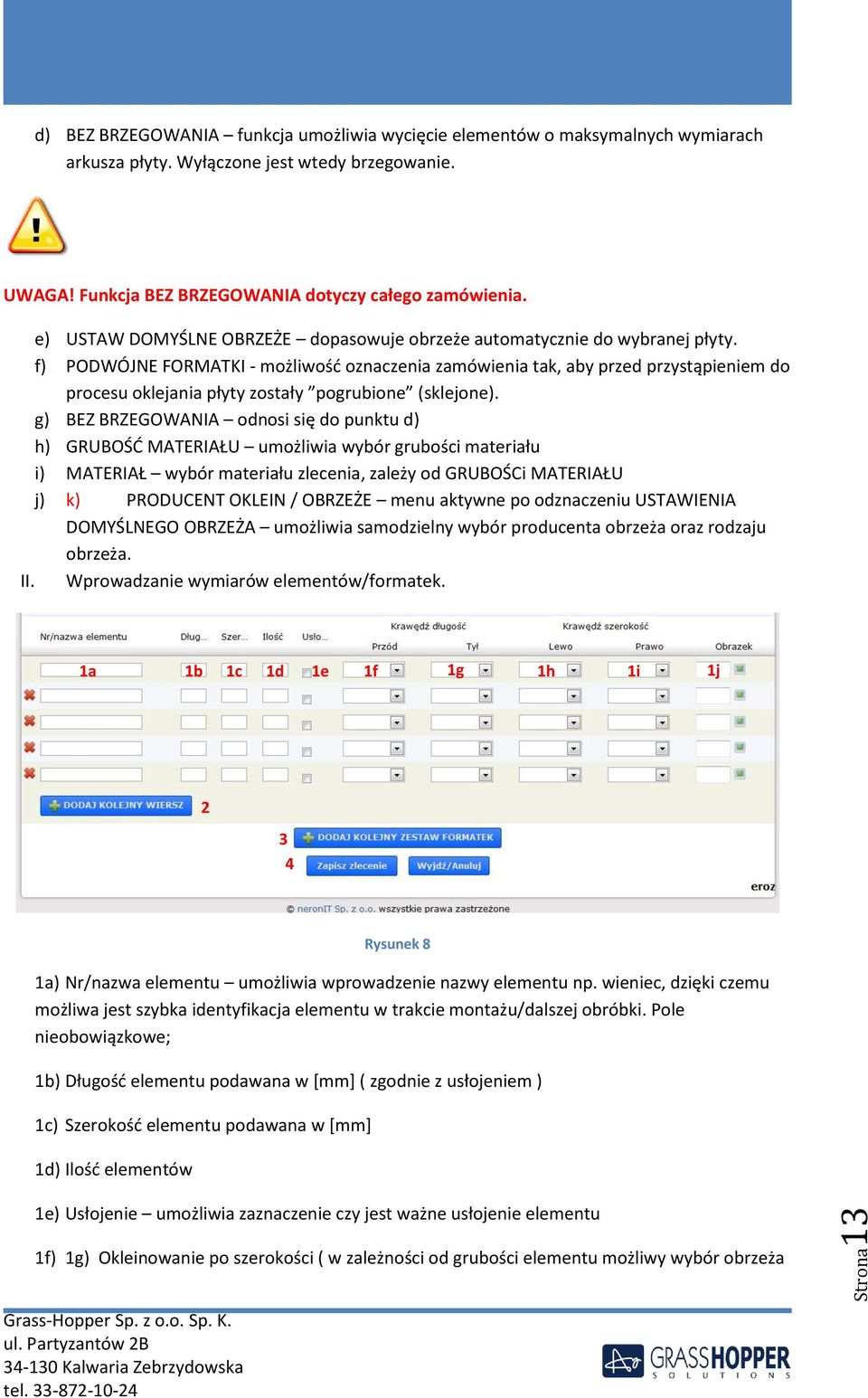

12 Strona13 d) BEZ BRZEGOWANIA funkcja umożliwia wycięcie elementów o maksymalnych wymiarach arkusza płyty. Wyłączone jest wtedy brzegowanie. UWAGA! Funkcja BEZ BRZEGOWANIA dotyczy całego zamówienia. e) USTAW DOMYŚLNE OBRZEŻE dopasowuje obrzeże automatycznie do wybranej płyty. f) PODWÓJNE FORMATKI - możliwość oznaczenia zamówienia tak, aby przed przystąpieniem do procesu oklejania płyty zostały pogrubione (sklejone). g) BEZ BRZEGOWANIA odnosi się do punktu d) h) GRUBOŚĆ MATERIAŁU umożliwia wybór grubości materiału i) MATERIAŁ wybór materiału zlecenia, zależy od GRUBOŚCi MATERIAŁU j) k) PRODUCENT OKLEIN / OBRZEŻE menu aktywne po odznaczeniu USTAWIENIA DOMYŚLNEGO OBRZEŻA umożliwia samodzielny wybór producenta obrzeża oraz rodzaju obrzeża. II. Wprowadzanie wymiarów elementów/formatek. 1a 1b 1c 1d 1e 1f 1g 1h 1i 1j Rysunek 8 1a) Nr/nazwa elementu umożliwia wprowadzenie nazwy elementu np. wieniec, dzięki czemu możliwa jest szybka identyfikacja elementu w trakcie montażu/dalszej obróbki. Pole nieobowiązkowe; 1b) Długość elementu podawana w [mm] ( zgodnie z usłojeniem ) 1c) Szerokość elementu podawana w [mm] 1d) Ilość elementów 1e) Usłojenie umożliwia zaznaczenie czy jest ważne usłojenie elementu 1f) 1g) Okleinowanie po szerokości ( w zależności od grubości elementu możliwy wybór obrzeża

13 Strona14 0,5mm oraz 2mm) 1h) 1i) Okleinowanie elementu po szerokości ( w zależności od grubości elementu możliwy wybór obrzeża 0,5mm oraz 2mm) 1j) Umożliwia dodanie obrazka np. montażu bądź wykonania frezowania na CNC UWAGA! Usługi wynikające z rysunku nie są wliczone w procesie wyceny wykonywanej automatycznie przez system erozrys Grass-Hopper. j) Dodaj kolejny wiersz dodaje kolejny wiersz w celu dodania następnego elementu* *W przypadku dużej liczby elementów sugerujemy najpierw dodanie kilku/kilkunastu wierszy a następnie wypełnianie zamówienia. W celu skasowania całego wiersza należy nacisnąć czerwony krzyżyk znajdujący się na lewo od nazwy elementu danego wiersza. k) Dodaj kolejny zestaw formatek dodaje następny materiał/elementy do zlecenia. l) Zapisz zlecenie/wyjdź anuluj zapisuje zlecenie/anuluje wprowadzone zmiany.

14 Strona15 6. Praca z zamówieniami Po uzupełnieniu i zapisaniu formularza Prostego zamówienia należy przejść do zakładki Moje zamówienia. Zostanie rozwinięta lista zamówień dla danego użytkownika lista, w której zamieszczane są wszystkie zamówienia wprowadzane przez użytkownika. a b c d e f Rysunek 9 Moje zamówienia a) Numer zamówienia część numeru zlecenia, która w formularzu Prostego zamówienia figuruje jako ID po zapisaniu zlecenia system generuje właściwy numer dla tego zamówienia (kolejny w systemie), którym należy się posługiwać w celu późniejszej identyfikacji. b) Typ Proste zamówienie / Kreator kuchni c) Nazwa zlecenia d) Data złożenia Data rozpoczęcia pracy nad zleceniem przez klienta e) Data realizacji Informacja od obsługi erozrys Grass-Hopper na kiedy zostanie zrealizowane zlecenie f) Status każde zlecenie posiada status, który informuje użytkownika co w danym momencie dzieje się z zamówieniem.

15 Strona16 Schemat statusów zlecenia: w przygotowaniu zamówienie zapisane w systemie, z możliwością edycji poprzez kliknięcie w Numer, Typ lub Nazwę zlecenia. Status, na które wpływ ma klient. wysłane do optymalizacji zamówienie zapisane, plik został wysłany do optymalizatora, znajdującego się w oddziale w oczekiwaniu na wynik optymalizacji (plany cięcia). Status, na które wpływ ma klient. zoptymalizowane optymalizator zwrócił plik z wynikami optymalizacji oraz z podsumowaniem zużycia materiału. Status, na które wpływ ma klient. wysłane do realizacji zamówienie zaakceptowane zostaje przesłane przez użytkownika do realizacji, zamówienie uważane za zakupione. Status, na które wpływ ma klient. w oczekiwaniu na płytę w sytuacji, gdy zamówionego materiału hurtownia nie posiada na stanie magazynowym, administrator systemu ręcznie umieszcza status w oczekiwaniu na płytę. w trakcie realizacji zamówienie jest realizowane, ten status ręcznie ustawia administrator

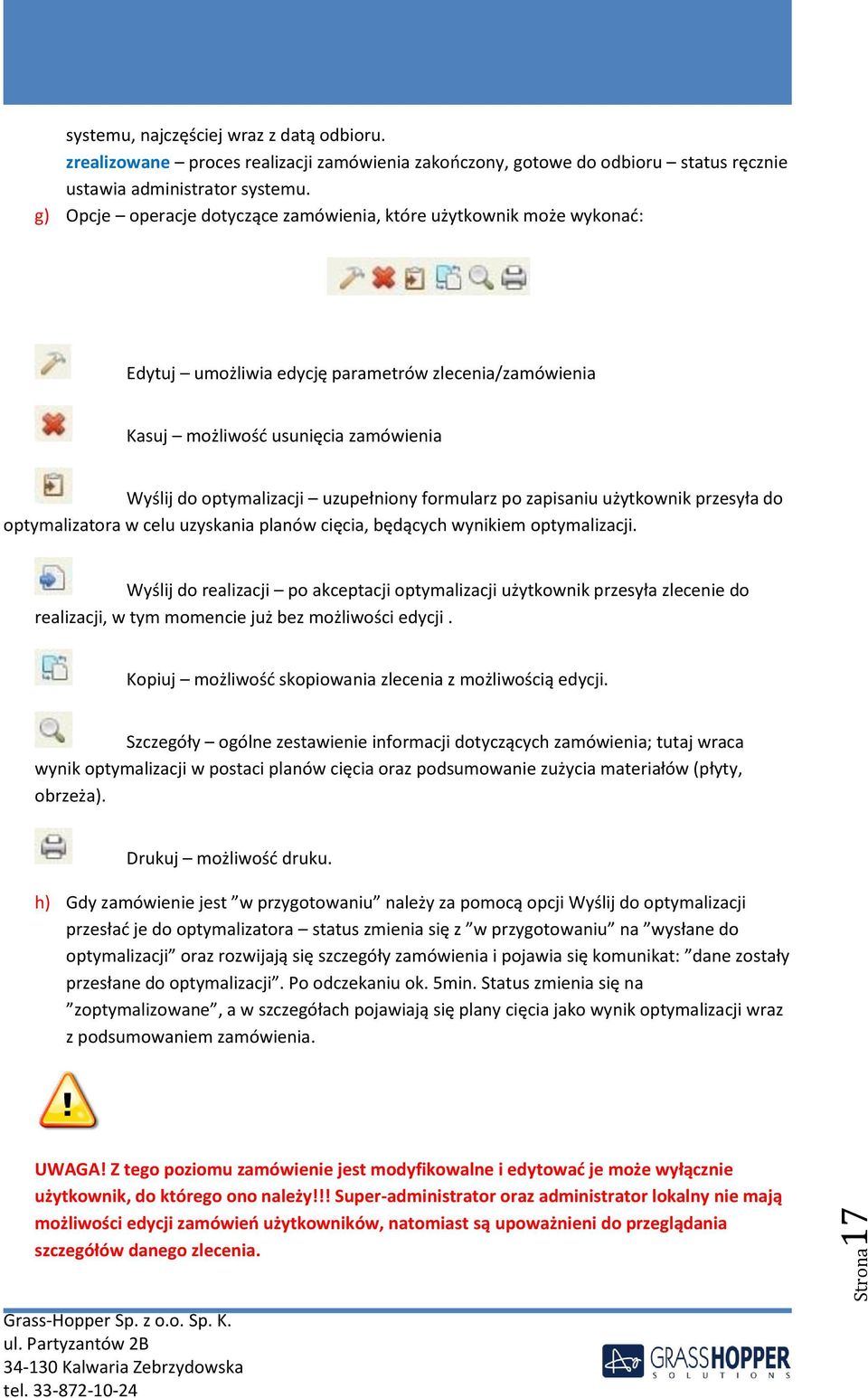

16 Strona17 systemu, najczęściej wraz z datą odbioru. zrealizowane proces realizacji zamówienia zakończony, gotowe do odbioru status ręcznie ustawia administrator systemu. g) Opcje operacje dotyczące zamówienia, które użytkownik może wykonać: Edytuj umożliwia edycję parametrów zlecenia/zamówienia Kasuj możliwość usunięcia zamówienia Wyślij do optymalizacji uzupełniony formularz po zapisaniu użytkownik przesyła do optymalizatora w celu uzyskania planów cięcia, będących wynikiem optymalizacji. Wyślij do realizacji po akceptacji optymalizacji użytkownik przesyła zlecenie do realizacji, w tym momencie już bez możliwości edycji. Kopiuj możliwość skopiowania zlecenia z możliwością edycji. Szczegóły ogólne zestawienie informacji dotyczących zamówienia; tutaj wraca wynik optymalizacji w postaci planów cięcia oraz podsumowanie zużycia materiałów (płyty, obrzeża). Drukuj możliwość druku. h) Gdy zamówienie jest w przygotowaniu należy za pomocą opcji Wyślij do optymalizacji przesłać je do optymalizatora status zmienia się z w przygotowaniu na wysłane do optymalizacji oraz rozwijają się szczegóły zamówienia i pojawia się komunikat: dane zostały przesłane do optymalizacji. Po odczekaniu ok. 5min. Status zmienia się na zoptymalizowane, a w szczegółach pojawiają się plany cięcia jako wynik optymalizacji wraz z podsumowaniem zamówienia. UWAGA! Z tego poziomu zamówienie jest modyfikowalne i edytować je może wyłącznie użytkownik, do którego ono należy!!! Super-administrator oraz administrator lokalny nie mają możliwości edycji zamówień użytkowników, natomiast są upoważnieni do przeglądania szczegółów danego zlecenia.

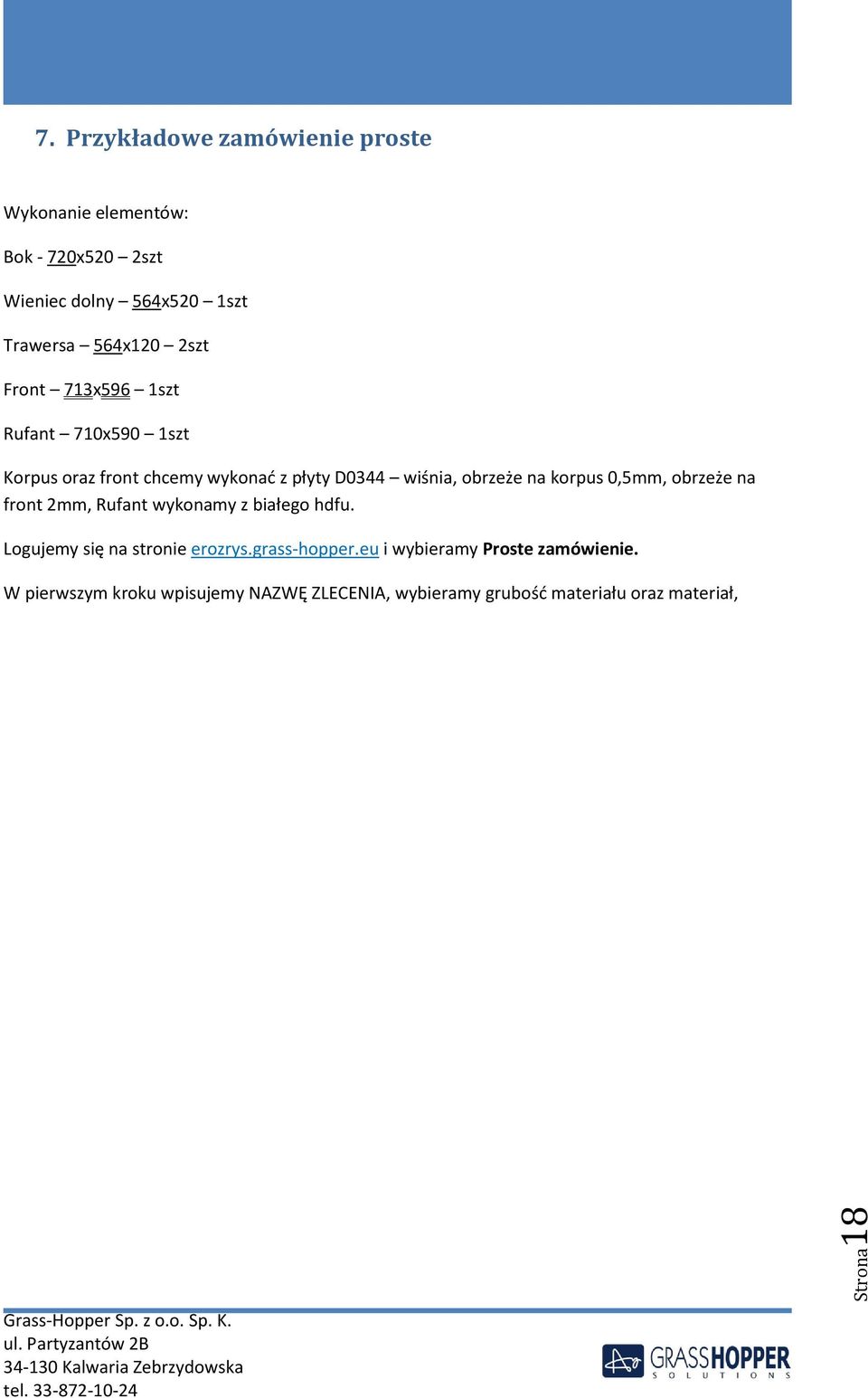

17 Strona18 7. Przykładowe zamówienie proste Wykonanie elementów: Bok - 720x520 2szt Wieniec dolny 564x520 1szt Trawersa 564x120 2szt Front 713x596 1szt Rufant 710x590 1szt Korpus oraz front chcemy wykonać z płyty D0344 wiśnia, obrzeże na korpus 0,5mm, obrzeże na front 2mm, Rufant wykonamy z białego hdfu. Logujemy się na stronie erozrys.grass-hopper.eu i wybieramy Proste zamówienie. W pierwszym kroku wpisujemy NAZWĘ ZLECENIA, wybieramy grubość materiału oraz materiał,

18 Strona19 Rysunek 10 Jeśli chcemy aby system dopasował obrzeże automatycznie do wybranej płyty zaznaczamy opcję USTAW DOMYŚLNE OBRZEŻE. Następnie wprowadzamy elementy. W celu dodania następnego materiału jakim jest hdf należy wybrać grubość tzn. 3mm oraz dekor płyty hdf, następnie

19 Strona20 Rysunek 11 Następnie zapisujemy zlecenie, system erozrys przeniesie nas do zakładki Moje Zamówienia Rysunek 12 Po wysłaniu zlecenia do optymalizacji zostanie wyświetlone podsumowanie zlecenia

20 Strona21

21 Strona22 Ponownie przechodzimy do zakładki Moje zlecenia Rysunek 13 Rysunek 14 W tym momencie zmienił się status zlecenia z w przygotowaniu na wysłane do optymalizacji, jak również system erozrys zablokował zlecenie tak aby nie można było go edytować. Po wykonaniu optymalizcji (ok 5 minut) status zlecenia oraz dostępne dla niego opcje ulegną zmianie Rysunek 15 Możemy teraz podglądnąć wynik optymalizacji łącznie z rysunkami obrazującymi jak będą rozłożone elementy na płycie oraz podsumowanie zlecenia.

22 Strona23 Rysunek 16 Po akceptacji podsumowania zlecenie można wysłać do realizacji. INFORMACJA! O terminie wykonania zlecenia zostaną Państwo poinformowani meilową bądź telefonicznie przez obsługę Strefy Płyt Grass-Hopper.

23 Strona24 8. Kreator Kuchni Rysunek 17 kreator kuchni

24 Strona25 Formularz kreatora kuchni 1) Numer zlecenia - generowany jest automatycznie: po zapisaniu zlecenia, miejsce ID zajmuje właściwy numer zlecenia, kolejny w systemie Użytkownik nie ma wpływu na numer zlecenia. 2) Nazwa zlecenia generowana automatycznie, stanowi nazwę firmy, wprowadzoną przy rejestracji do systemu erozrys. KORPUSY Rysunek 18 kreator kuchni / korpusy 3) Ilość dekorów/kolorów płyt możliwość wyboru przez użytkownika ilości dekorów płyt, z których chce wykonać korpusy (od 1 do 4). 4) Grubość funkcja wyboru grubości płyty (mm), która kolejno w polu 7 dyktuje zawartość listy materiałów. System erozrys zawęża zawartość materiałów w polu 7 do płyt o grubości wcześniej wskazanej przez użytkownika (płyty o innej grubości nie zostaną wyświetlone). 5) Ilość dekorów/kolorów oklein możliwość wyboru przez użytkownika ilości dekorów oklein, zastosowanych w korpusach (od 1 do 4). 6) Grubość okleiny funkcja wyboru grubości okleiny (mm), która kolejno w polu 8 dyktuje zawartość listy materiałów. System erozrys zawęża zawartość materiałów w polu 8 do dekorów oklein o grubości wcześniej wskazanej przez użytkownika (okleiny o innej grubości nie zostaną wyświetlone). 7) Płyta 1 lista dekorów płyt; pole, w którym definiuje się dekor płyty (jeśli w polu 3 użytkownik zadeklarował więcej niż 1 dekor, system rozwija domyślnie pola: Płyta 2, Płyta 3, Płyta 4). 8) Okleina 1 lista dekorów oklein; pole, w którym definiuje się dekor okleiny (jeśli w polu 3 użytkownik zadeklarował więcej niż 1 dekor, system rozwija domyślnie pola: Okleina 2, Okleina 3, Okleina 4). 9) Stojące na możliwość wyboru, czy korpus stoi na Nóżkach czy na Cokole. 10) Tył korpusu możliwość wyboru rodzaju tyłu korpusu (HDF). 11) Sposób mocowania tyłu możliwość wyboru sposobu mocowania tyłu (Nakładane,

25 Strona26 Wpuszczane, Wsuwane). 12) Rodzaj płyty tyłu korpusu po zdefiniowaniu rodzaju materiału przeznaczonego na korpus (pole 10), istnieje możliwość wyboru dekoru tego materiału. 13) Wpust (w mm) określenie wartości wpustu (0, 5-13mm) w przypadku gdy w polu 11 jako sposób mocowania tyłu został wybrany nakładane wartość powinna wynosić 0mm. FRONTY Rysunek 19 kreator kuchni / fronty 14) Rodzaj frontów płyty laminowane 15) Ilość dekorów/kolorów płyt możliwość wyboru przez użytkownika ilości dekorów płyt (od 1 do 4), z których chce wykonać fronty (dotyczy płyt laminowanych). 16) Grubość frontu funkcja wyboru grubości frontu (mm), która kolejno w polu 19 dyktuje zawartość listy materiałów. System erozrys zawęża zawartość materiałów w polu 19 do płyt o grubości wcześniej wskazanej przez użytkownika (płyty o innej grubości nie zostaną wyświetlone). 17) Ilość dekorów/kolorów oklein możliwość wyboru przez użytkownika ilości dekorów oklein, zastosowanych we frontach (od 1 do 4) 18) Grubość okleiny funkcja wyboru grubości okleiny (mm), która kolejno w polu 20 dyktuje zawartość listy materiałów. System erozrys zawęża zawartość materiałów w polu 8 do dekorów oklein o grubości wcześniej wskazanej przez użytkownika (okleiny o innej grubości nie zostaną wyświetlone). 19) Płyta 1 lista dekorów płyt; pole, w którym definiuje się dekor płyty (jeśli w polu 15 użytkownik zadeklarował więcej niż 1 dekor, system rozwija domyślnie pola: Płyta 2, Płyta 3, Płyta 4) (dotyczy płyt laminowanych). 20) Okleina 1 lista dekorów oklein; pole, w którym definiuje się dekor okleiny (jeśli w polu 17 użytkownik zadeklarował więcej niż 1 dekor, system rozwija domyślnie pola: Okleina 2, Okleina 3, Okleina 4) (dotyczy płyt laminowanych).

26 Strona27 PÓŁKI Rysunek 20 kreator kuchni / półki 21) Ilość dekorów/kolorów płyt możliwość wyboru przez użytkownika ilości dekorów płyt (od 1 do 4), z których chce wykonać półki. 22) Grubość płyty półki funkcja wyboru grubości płyty półki (mm), która kolejno w polu 23 dyktuje zawartość listy materiałów. System erozrys zawęża zawartość materiałów w polu 23 do płyt o grubości wcześniej wskazanej przez użytkownika (płyty o innej grubości nie zostaną wyświetlone). 23) Płyta 1 lista dekorów płyt; pole, w którym definiuje się dekor płyty (jeśli w polu 21 użytkownik zadeklarował więcej niż 1 dekor, system rozwija domyślnie pola: Płyta 2, Płyta 3, Płyta 4). UWAGA!!! System domyślnie podpowiada ustawienia dla półek, takie jak parametry korpusów. SZUFLADA Rysunek 21 kreator kuchni / szuflada 24) Konstrukcja możliwość wyboru konstrukcji szuflady, z podziałem na Własna i Zewnętrzna w zależności od wyboru, w polu 25 rozwijają się 2 zestawy systemów prowadnic. 25) System prowadnic możliwość wyboru systemu prowadnic, dla konstrukcji własnej

27 Strona28 dostępne są prowadnice Rolkowe i Łożyskowe, dla konstrukcji zewnętrznej natomiast prowadnice MetaBOX i TandemBOX. 26) Dno szuflady możliwość wyboru materiału, z którego wykonane będzie dno szuflady; w zależności od wyboru systemu prowadnic, system podpowiada grubości poszczególnych płyt (np. dla TandemBOX rozwijają się dekory o grubości 16mm). UWAGA: tego etapu zamówienia w kreatorze kuchni nie można edytować!!! a b c d e f g h i j Rysunek 22 kreator kuchnii typy szafek a) Szafki stojące zestawienie szafek stojących, edytowalnych w następnym etapie Kreatora Kuchni. b) Szafki wiszące zestawienie szafek wiszących, edytowalnych w następnym etapie Kreatora Kuchni. c) Ilość szafek stojących pole, w którym sumuje się ogólna ilość szafek stojących, bez podziału na rodzaje. d) Ilość szafek wiszących pole, w którym sumuje się ogólna ilość szafek wiszących, bez podziału na rodzaje.

28 Strona29 e) Rodzaj (szafki stojące) możliwość wyboru rodzaju szafki stojącej spośród rozwijającej się listy: f) Ilość (szafki stojące) deklarowanie ilości szafek stojących danego rodzaju, pozwalające na wprowadzenie do zamówienia więcej niż jednej szafki tego samego rodzaju, z możliwością edytowania każdej oddzielnie (np. różne wymiary, różne dekory elementów składowych szafki). g) Rodzaj (szafki wiszące) możliwość wyboru rodzaju szafki wiszącej spośród rozwijającej się listy: h) Ilość (szafki wiszące) deklarowanie ilości szafek wiszących danego rodzaju, pozwalające na wprowadzenie do zamówienia więcej niż jednej szafki tego samego rodzaju, z możliwością edytowania każdej oddzielnie (np. różne wymiary, różne dekory elementów składowych szafki). i) Zapisz funkcja zapisania tej części zlecenia/formularza kreatora kuchni przenosi do głównej części kreatora kuchni. j) Wyjdź/Anuluj wyjście/rezygnacja ze zlecenia, przy czym program pyta: czy na pewno chcesz opuścić formularz bez zapisu? Przykład: Rysunek 23 kreator kuchnii/wybór szafek 1) system sumuje ilość szafek stojących z pól 4 i 6 4 sztuki

29 Strona30 2) system sumuje ilość szafek wiszących z pól 8 i 10 3 sztuki. 3) 4) wybrano szafkę standardową (stojącą), w ilości 3 sztuki. 5) 6) wybrano szafkę otwartą (stojącą), w ilości 1 sztuka. 7) 8) wybrano szafkę standardową (wiszącą), w ilości 2 sztuki. 9) 10) wybrano szafkę standardową (wiszącą), w ilości 1 sztuka. Rysunek 24 kreator kuchni / parametry szafek a) Typ szafki rozwijają się wskazane wcześniej typy szafek (stojące, wiszące); należy wybrać ten, który w danym momencie ma być edytowany. b) Rodzaj szafki rozwijają się wskazane wcześniej rodzaje szafek danego typu, wybranego w polu 1; należy wybrać szafkę, która w danym momencie ma być edytowana poprzez wskazanie jej wymiarów (w mm!). c) poprzednia, następna alternatywa dla pola 2, możliwość przewijania rodzajów szafek w zakresie wybranego typu w polu 1. d) Ilość wyświetla się informacja o tym, która szafka jest edytowana (np. s1, w1: s stojące, w wiszące, 1 numer szafki, kolejno z listy w polu 2) e) Pokaż pole, za pomocą którego system pokazuje parametry szafki z listy, już wprowadzone. Odświeża również formularz kreatora kuchni, wskazując puste pola 7, 8, 9, w przypadku, gdy szafka nie została jeszcze edytowana.

30 Strona31 f) Wysokość należy wprowadzić całkowitą wysokość szafki (wraz z wysokością nóżek 100mm, jeśli wcześniej zostały wybrane) zawsze w mm!!! g) Szerokość należy wprowadzić całkowitą szerokość szafki zawsze w mm!!! h) Głębokość należy wprowadzić całkowitą głębokość szafki (bez frontu) zawsze w mm!!! i) Ilość drzwiczek możliwość zdefiniowania ilości drzwi w szafce (erozrys kalkuluje wtedy podaną wartość na ilość frontów) funkcja dostępna w szafkach, które z założenia mają drzwi (np. w szafce otwartej drzwiczek nie ma, więc wartość powinna wynosić 0 ). j) Ilość szuflad możliwość zdefiniowania ilości szuflad w szafce (erozrys kalkuluje wtedy podaną wartość na ilość frontów) funkcja dostępna w szafkach, które z założenia mają szuflady (np. w szafce otwartej szuflad nie ma, więc wartość powinna wynosić 0 ). k) Widoczny bok prawy, lewy możliwość określenia widocznego boku w szafce końcowej w szeregu (prawej lub lewej). Zaznaczenie tej opcji powoduje, że erozrys wyliczając bok szafki, prawy lub lewy w zależności od wyboru, dodaje do wysokości boku 118mm (100mm nóżki, 18mm grubość dna), w efekcie tworząc maskownicę. Rysunek 25 kreator kuchni / parametry szafek 1) Elementy szafki w tej części erozrys rozpisuje poszczególne elementy wskazanej wyżej szafki, określając jej parametry (nazwę elementu, wymiary formatki, wskazanie usłojenia, sposób oklejenia które krawędzie i jakim dekorem obrzeża, materiał z jakiego wykonany

31 Strona32 jest element możliwość wyboru zdeklarowanych wcześniej dekorów płyt oraz ilości formatek). 2) Bok lewy, Bok prawy, Dno szafki, Półka standardowa, Listwa podblatowa, Tył, Front elementy składowe danej szafki. 3) Wysokość system podaje wysokość elementu w mm (np. boku lewego), wg. z góry przyjętej przez programistę konstrukcji szafki. 4) Szerokość system podaje szerokość elementu w mm (np. boku lewego), wg. z góry przyjętej przez programistę konstrukcji szafki. 5) Usłojenie system automatycznie zaznacza usłojenie dla poszczególnych elementów szafki. 6) Okleina system automatycznie podpowiada, która krawędź elementu szafki i w jaki sposób jest oklejana. 7) Okleina-Góra, Okleina-Dół, Okleina-Lewo, Okleina-Prawo pola, w których istnieje możliwość wyboru wcześniej zdeklarowanego dekoru obrzeża dla każdej krawędzi oddzielnie > 1-4 dekory. 8) Materiał możliwość wyboru wcześniej zdeklarowanego materiału (dekoru, formatu płyty) dla każdego elementu oddzielnie > 1-4 dekory. 9) Ilość system automatycznie podaje ilość danego elementu szafki (np. 2 listwy podblatowe dla standardowej szafki stojącej). 10) Pola: 3, 4,5, 6 (a-d), 7, 8 są edytowalne, co oznacza, że użytkownik może wprowadzić w nich modyfikacje ręcznie (wg. uznania). 11) Zapisz zlecenie funkcja zapisania tej części zlecenia/formularza kreatora kuchni. 12) Na pomarańczowym pasku pojawi się komunikat: Parametry szafki zostały zapisane. Każdą szafkę, po wprowadzeniu jej wymiarów, należy zapisać. 13) Wyjdź/Anuluj wyjście/rezygnacja ze zlecenia, przy czym program pyta: czy na pewno chcesz opuścić formularz bez zapisu?.
