1 XPS 13 Konfiguracja i dane techniczne Model komputera: XPS 9360 Model regulacji: P54G Typ regulacji: P54G002

2 Uwagi, przestrogi i ostrzeżenia UWAGA: Napis UWAGA wskazuje ważną informację, która pozwala lepiej wykorzystać posiadany komputer. OSTRZEŻENIE: Napis PRZESTROGA informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu lub utraty danych, i przedstawia sposoby uniknięcia problemu. PRZESTROGA: Napis OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń ciała lub śmierci Dell Inc. Wszelkie prawa zastrzeżone. Ten produkt jest chroniony prawem Stanów Zjednoczonych i międzynarodowym oraz prawem własności intelektualnej. Nazwa Dell i logo Dell są znakami towarowymi firmy Dell Inc. w Stanach Zjednoczonych i/lub innych krajach. Wszystkie pozostałe marki i nazwy handlowe wymienione w niniejszym dokumencie mogą być znakami towarowymi ich odpowiednich właścicieli Wer. A00

3 Spis treści Skonfiguruj komputer...5 Widoki...8 Przód... 8 W lewo...8 Prawa strona... 9 Podstawa Wyświetlacz...11 Dół...12 Dane techniczne...13 Wymiary i masa Informacje o systemie...13 Pamięć...13 Porty i złącza Komunikacja...14 Grafika Dźwięk Podczas przechowywania Czytnik kart pamięci...15 Wyświetlacz...15 Klawiatura Kamera Tabliczka dotykowa Akumulator Zasilacz...18 Środowisko pracy komputera...18 Skróty klawiaturowe

4 Uzyskiwanie pomocy i kontakt z firmą Dell Narzędzia pomocy technicznej do samodzielnego wykorzystania Kontakt z firmą Dell

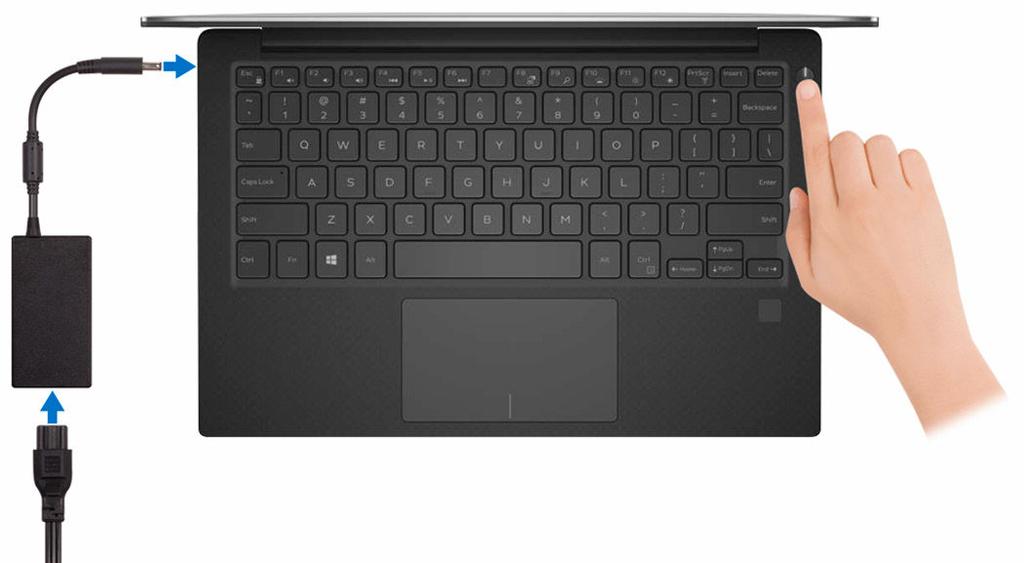

5 Skonfiguruj komputer 1 Podłącz zasilacz i naciśnij przycisk zasilania. 5

6 2 Dokończ instalację systemu operacyjnego. System Windows: a) Podłącz komputer do sieci. b) Zaloguj się do konta Microsoft lub utwórz konto lokalne. System Ubuntu: Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby ukończyć proces konfiguracji. 6

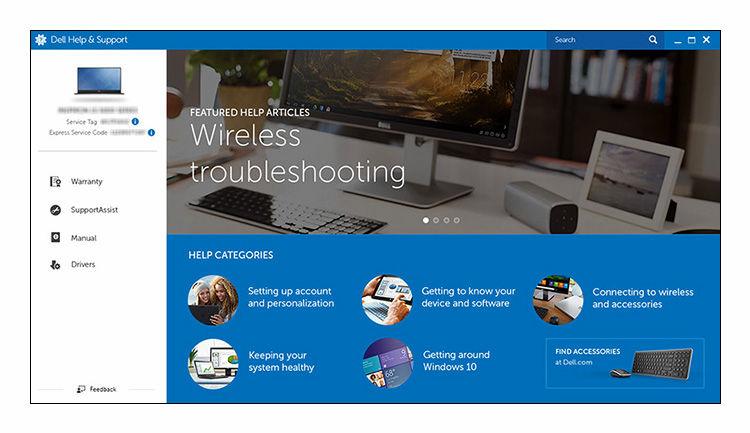

7 3 Przeglądaj aplikacje firmy Dell w systemie Windows. Zarejestruj swój komputer Pomoc i obsługa techniczna firmy Dell SupportAssist Sprawdź i zaktualizuj komputer 7

8 Widoki Przód 1 Mikrofon lewy Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie głosu, prowadzenie rozmów itd. 2 Lampka zasilania i stanu akumulatora Informuje o stanie naładowania akumulatora. Ciągłe białe światło zasilacz jest podłączony, a poziom naładowania akumulatora wynosi powyżej 5%. Pomarańczowe światło komputer jest zasilany z akumulatora, którego poziom naładowania wynosi poniżej 5%. Wyłączona zasilacz jest podłączony do komputera, a akumulator jest w pełni naładowany albo zasilacz nie jest podłączony do komputera. 3 Mikrofon prawy Wejście dźwięku wysokiej jakości. Umożliwia nagrywanie głosu, prowadzenie rozmów itd. W lewo 1 Złącze zasilacza Umożliwia podłączenie zasilacza w celu zasilania komputera i ładowania akumulatora. 2 Port Thunderbolt 3 (port USB typu C) Obsługuje standardy USB3.1 Gen2, DisplayPort1.2, Thunderbolt3, a ponadto umożliwia podłączenie wyświetlacza zewnętrznego za pomocą adaptera. 8

9 Zapewnia szybkość transmisji danych do 10 Gb/s w przypadku USB3.1 Gen2 oraz do 40 Gb/s w przypadku złącza Thunderbolt3. 3 Port USB 3.0 UWAGA: Do podłączenia standardowych urządzeń USB i DisplayPort konieczne są odpowiednie adaptery (sprzedawane osobno). Umożliwiają podłączanie urządzeń peryferyjnych, takich jak dyski zewnętrzne i drukarki. Szybkość przesyłania danych do 5 Gb/s. 4 Gniazdo słuchawek Umożliwia podłączenie słuchawek lub zestawu słuchawkowego (słuchawek i mikrofonu). 5 Przycisk stanu naładowania akumulatora Naciśnij przycisk, aby sprawdzić stan naładowania akumulatora. 6 Lampki stanu naładowania akumulatora (5) Świecą po naciśnięciu przycisku stanu naładowania. Każda lampka oznacza około 20% naładowania. Prawa strona 1 Gniazdo karty SD Umożliwia odczytywanie i zapisywanie informacji na karcie SD. 2 Port USB 3.0 z funkcją PowerShare Podłącz urządzenia zewnętrzne, takie jak urządzenia pamięci masowej i drukarki. Umożliwia przesyłanie danych z szybkością do 5 Gb/s. PowerShare umożliwia ładowanie urządzeń USB, nawet kiedy komputer jest wyłączony. UWAGA: Jeżeli komputer jest wyłączony lub jest w stanie hibernacji, należy podłączyć zasilacz, aby naładować urządzenia korzystające z portu PowerShare. Funkcję tę należy włączyć w programie konfiguracji BIOS. UWAGA: Niektóre urządzenia USB mogą nie być ładowane, kiedy komputer jest wyłączony lub w trybie wstrzymania. W celu naładowania takich urządzeń należy włączyć komputer. 3 Gniazdo linki antykradzieżowej (Noble lock) 9

10 Umożliwia podłączenie linki antykradzieżowej (Noble lock) służącej do ochrony komputera przed kradzieżą. Podstawa 1 Kliknięcie lewym przyciskiem myszy Naciśnij przycisk, aby wykonać odpowiednik kliknięcia lewym przyciskiem myszy. 2 Kliknięcie prawym przyciskiem myszy Naciśnij przycisk, aby wykonać odpowiednik kliknięcia prawym przyciskiem myszy. 3 Czytnik linii papilarnych (opcjonalny) Przytrzymaj palcem czytnik linii papilarnych, aby zalogować się na komputerze. Dzięki temu czytnikowi komputer może traktować odciski palców użytkownika jako hasło dostępu. UWAGA: W celu rejestracji odcisków palców i zapewnienia dostępu należy skonfigurować czytnik linii papilarnych. 4 Przycisk zasilania Naciśnij, aby włączyć komputer, jeśli jest wyłączony, w trybie uśpienia lub hibernacji. Naciśnij, aby komputer przeszedł do stanu uśpienia, jeśli jest włączony. Naciśnij i przytrzymaj przez 4 sekundy, aby wymusić wyłączenie komputera. UWAGA: Przycisk zasilania zachowania można dostosować w Opcje zasilania. Aby uzyskać więcej informacji, zobacz Ja i mój Dell na stronie internetowejwww.dell.com/support/manuals. 10

11 Wyświetlacz 1 Kamera Umożliwia prowadzenie rozmów wideo, robienie zdjęć i nagrywanie filmów. 2 Lampka stanu kamery Świeci, gdy kamera jest w użyciu. 11

12 Dół 1 Etykieta ze znacznikiem serwisowym Znacznik serwisowy (ang. Service Tag) jest unikatowym identyfikatorem alfanumerycznym, który umożliwia pracownikom serwisowym firmy Dell identyfikowanie podzespołów sprzętowych w komputerach klientów i uzyskiwanie dostępu do informacji o gwarancji. 12

13 Dane techniczne Wymiary i masa Wysokość 8,95 mm do 15,35 mm (0,35" do 0,60") Szerokość 304,16 mm (11,97") Głębokość 200,25 mm (7,88") Masa Ekran dotykowy: 1,29 kg (2,90 funta) Bez ekranu dotykowego: 1.23 kg (2.70 funta) UWAGA: Masa komputera zależy od zamówionej konfiguracji i zmiennych produkcyjnych. Informacje o systemie Model komputera XPS 9360 Procesor Mikroukład Intel Core i3 7. generacji Intel Core i5 7. generacji Intel Core i7 7. generacji Zintegrowany w procesorze Pamięć Typ Szybkość Obsługiwane konfiguracje LPDDR MHz 2133 MHz 4 GB, 8 GB i 16 GB 13

14 UWAGA: Pamięć jest zintegrowana na płycie systemowej. Porty i złącza Zewnętrzne: USB Dźwięk/wideo Jeden port Thunderbolt 3 (port USB typu C) Jeden port USB 3.0 z funkcją PowerShare Jeden port USB 3.0 Jedno gniazdo zestawu słuchawkowego (słuchawek i mikrofonu) Wewnętrzne: Karta M.2 Jedno gniazdo M.2 na dysk SSD Jedno gniazdo M.2 na kartę Wi-Fi, Bluetooth lub Intel WiDi Combo Komunikacja Komunikacja bezprzewodowa Wi-Fi a/b/g/n Wi-Fi ac Bluetooth 4.1 Miracast Grafika Kontroler Intel HD Graphics 620 Pamięć Współużytkowana pamięć systemowa Dźwięk Kontroler Głośniki Realtek ALC3246 z Waves MaxxAudio Dwa 14

15 Wyjście Mikrofon Regulacja głośności Średnia: 2 W Szczytowa: 2,5 W Zestaw mikrofonów cyfrowych Skróty klawiaturowe Podczas przechowywania Interfejs SATA 6 Gb/s PCIe 8 Gb/s Dysk twardy Jeden napęd Solid State (SSD) M.2 Czytnik kart pamięci Typ Jedno gniazdo czytnika kart 3 w 1 Obsługiwane karty SD SD High Capacity (SDHC) SD Extended-Capacity (SDXC) z funkcją Ultra High Speed (UHS) Wyświetlacz Typ Rozdzielczość (maksymalna) Rozstaw pikseli 13,3-calowy wyświetlacz UltraSharp QHD + Infinity z ekranem dotykowym 13,3-calowy wyświetlacz FHD Infinity z ekranem dotykowym 13,3-calowy wyświetlacz FHD Infinity z powłoką antyodblaskową QHD+: 3200 x 1800 FHD: 1920 x 1080 QHD+: 0,0918 mm FHD: 0,1530 mm 15

16 Częstotliwość odświeżania Kąt rozwarcia Regulacja 60 Hz 0 stopni (zamknięty) do 135 stopni Wysokość 165,24 mm (6,51") Regulacja jasności za pomocą skrótów klawiaturowych Szerokość 293,76 mm (11,57") Przekątna 337,05 mm (13,27") Klawiatura Typ Skróty klawiaturowe Klawiatura podświetlana Niektóre klawisze na klawiaturze posiadają dwa symbole. Klawisze te mogą być używane do wpisywania znaków zastępczych lub wykonywania dodatkowych funkcji. Aby wpisać alternatywny znak, naciśnij klawisz Shift i żądany klawisz. Aby wykonać dodatkową funkcję, naciśnij klawisz Fn i żądany klawisz. UWAGA: Zachowania klawiszy funkcyjnych(f1-f12) można zdefiniować, konfigurując ustawienia Function Key Behavior (Zachowanie klawisza funkcyjnego) w programie konfiguracji BIOS. Skróty klawiaturowe Kamera Rozdzielczość Kąt widzenia Zdjęcie: 0,92 megapiksela Wideo: 1280 x 720 (HD) przy 30 kl./s (maks.) 66 stopni 16

17 Tabliczka dotykowa Rozdzielczość Wymiary W poziomie: 305 W pionie: 305 Wysokość: 60 mm (2,36") Szerokość: 105 mm (4,13") Akumulator Typ Szerokość 103,50 mm (4,07") Głębokość 257,60 mm (10,14") Wysokość 5,20 mm (0,20") Masa (maksymalna) Napięcie Czas ładowania przy wyłączonym komputerze (przybliżony) Czas pracy Okres trwałości (przybliżony) Zakres temperatur: podczas pracy Zakres temperatur: podczas przechowywania Bateria pastylkowa 4-ogniwowy inteligentny litowo-jonowy (60 Wh) 0,25 kg (0,55 funta) 8,8 VDC 4 godziny Zależy od warunków pracy; w pewnych warunkach wysokiego zużycia energii może być znacznie skrócony. 300 cykli rozładowania/ładowania 0 C do 35 C (32 F do 95 F) 40 C do 65 C ( 40 F do 149 F) Zaleca się używanie baterii pastylkowej firmy Dell w komputerze. Dell nie udziela gwarancji w zakresie problemów spowodowanych używaniem akcesoriów, części lub elementów, które nie zostały dostarczone przez firmę Dell. 17

18 Zasilacz Typ Napięcie wejściowe Częstotliwość wejściowa Prąd wejściowy Prąd wyjściowy (praca ciągła) Znamionowe napięcie wyjściowe Zakres temperatur: podczas pracy Zakres temperatur: podczas przechowywania 45 W Prąd zmienny 100 V 240 V 50 Hz 60 Hz 1,30 A 2,31 A Prąd stały 19,50 V 0 C do 40 C (32 F do 104 F) 40 C do 70 C ( 40 F do 158 F) Środowisko pracy komputera Poziom zanieczyszczeń w powietrzu: G1 lub niższy, wg definicji w ISA-S Podczas pracy Podczas przechowywania Zakres temperatur 0 C do 35 C (32 F do 95 F) 40 C do 65 C ( 40 F do 149 F) Wilgotność względna (maksymalna) 10% do 90% (bez kondensacji) 0% do 95% (bez kondensacji) Wibracje (maksymalne) * 0,66 GRMS 1,30 GRMS Udar (maksymalny) 140 G 160 G Wysokość nad poziomem morza (maksymalna) 15,20 m do 3048 m ( 50 stóp do stóp) 15,20 m do m ( 50 stóp do stóp) * Mierzone z wykorzystaniem spektrum losowych wibracji, które symulują środowisko użytkownika. Mierzona za pomocą 2 ms pół-sinusoidalnego impulsu, gdy dysk twardy jest używany. Mierzona za pomocą 2 ms pół-sinusoidalnego impulsu, gdy dysk twardy nie jest używany. 18

19 Skróty klawiaturowe Klawisze Opis Wyciszenie dźwięku Zmniejszenie głośności Zwiększenie głośności Odtwarzanie poprzedniego utworu/rozdziału Odtwarzanie/wstrzymanie Odtwarzanie następnego utworu/rozdziału Przełączenie na wyświetlacz zewnętrzny Wyszukiwanie Przełączenie podświetlenia klawiatury Zmniejszenie jasności Zwiększenie jasności Włączanie/wyłączanie komunikacji bezprzewodowej Przełączanie funkcji Scroll Lock Przełączenie klawisza Fn Klawisz Pause/Break 19

20 Klawisze Opis Sleep (Uśpienie) 20

21 Uzyskiwanie pomocy i kontakt z firmą Dell Narzędzia pomocy technicznej do samodzielnego wykorzystania Aby uzyskać informacje i pomoc dotyczącą korzystania z produktów i usług firmy Dell, można skorzystać z następujących zasobów internetowych: Informacje o produktach i usługach firmy Dell Dell Help & Support (Pomoc i obsługa techniczna firmy Dell) Aplikacja Get started (Wprowadzenie) Korzystanie z pomocy Pomoc online dla systemu operacyjnego Informacje o rozwiązywaniu problemów, podręczniki, instrukcje konfiguracji, dane techniczne produktów, blogi pomocy technicznej, sterowniki, aktualizacje oprogramowania itd. Informacje o systemie operacyjnym, konfigurowaniu i użytkowaniu komputera, tworzeniu kopii zapasowych danych, wykonywaniu procedur diagnostycznych itd. W systemie Windows wpisz Help and Support, a następnie naciśnij klawisz Enter Zobacz Ja i mój Dell na stronie internetowej Kontakt z firmą Dell Aby skontaktować się z działem sprzedaży, pomocy technicznej lub obsługi klienta firmy Dell, zobacz 21

22 UWAGA: Dostępność usług różni się w zależności od produktu i kraju, a niektóre z nich mogą być niedostępne w Twoim regionie. UWAGA: W przypadku braku aktywnego połączenia z Internetem informacje kontaktowe można znaleźć na fakturze, w dokumencie dostawy, na rachunku lub w katalogu produktów firmy Dell. 22
