INSTRUKCJA OBSŁUGI GMS RADIOODTWARZACZ DVD/VCD/CD z EKRANEM 3 TFT LCD DIGITAL DIVX/MPEG/AVI/MP3/WMA/18FM/12MW/USB/SD/MMC/AUX/ISO/SUB

Transkrypt

1 INSTRUKCJA OBSŁUGI GMS 2321 RADIOODTWARZACZ DVD/VCD/CD z EKRANEM 3 TFT LCD DIGITAL DIVX/MPEG/AVI/MP3/WMA/18FM/12MW/USB/SD/MMC/AUX/ISO/SUB

2 Przed przystąpieniem do instalacji i obsługi radioodtwarzacza DVD typ GMS 2321 uważnie przeczytaj instrukcję obsługi by uniknąć problemów technicznych i w pełni wykorzystać walory urządzenia. ROZMIESZCZENIE PRZYCISKÓW NA PANELU - PODSTAWOWA OBSŁUGA 1. PRZYCISK ZDEJMOWANIA PANELU 2. PRZYCISK 'BAND' wstrzymanie - odtwarzanie PLAY-PAUSE ( dla DVD, CD, MP3/WMA DIVX, AVI, MPEG 1, MPEG 2 plików audio-video ) zmiana zakresu stacji radiowych FM1/FM2/FM3/MW1/MW2, SELEKCJA PROGRAMÓW RDS - wcisnąć na 2sek. 3. PRZYCISK PRZESZUKIWANIA ( w górę ) kolejnych zaprogramowanych stacji radiowych FM/MW oraz FOLDERÓW ( plików muzycznych i video ) nawigacja funkcji DVD, CD. 4. PRZYCISK 'MUTE' WYCISZANIA ( wyłączania głośników ) 5. MONITOR 3 TFT LCD 6. PRZYCISK ZAŁĄCZ / WYŁĄCZ 7. PRZYCISK ' SRC ' PRZEŁĄCZANIE TRYBU PRACY ; RADIO / DISC / USB / SD / AV wcisnąć na dłużej w celu przejścia do MENU ŻRÓDŁA, za pomocą przycisków kursora 3,9,11,12 wybrać odpowiedni tryb pracy a następnie zatwierdzić przyciskiem 'OK' PRZYCISK 'AMS' SKANOWANIA zaprogramowanych stacji radiowych, wcisnąć na 2sek celem automatycznego skanowania i programowania stacji. Funkcja STOP dla CD DVD, MP3/WMA / plików video : AVI, DIVX, MPEG. Wcisnąć tuż przed selekcją plików video. 9. PRZYCISK WYSZUKIWANIA stacji radiowych, ścieżek plików ( w dół ) wcisnąć na 2sek w celu przeszukiwania manualnego stacji radiowych z krokiem 50kHz. 10. OBROTOWY REGULATOR WZMOCNIENIA. Krótko wcisnąć dla selekcji nastaw ; EQ - BASS -TRE - BAL FAD BRI CON SAT, obracając wybrać odpowiednie wartości, wcisnąć na 2sek dla nastaw głównego MENU. Do poruszania się w MENU użyć kursora tj. przyciski 3, 9,11, 12, dla zatwierdzenia wybranej nastawy wcisnąć przycisk ''OK'' PRZYCISK PRZESZUKIWANIA ( w dół ) kolejnych zaprogramowanych stacji radiowych FM/MW oraz FOLDERÓW ( plików muzycznych i video ) nawigacja funkcji MENU. 12. PRZYCISK WYSZUKIWANIA stacji radiowych, ścieżek plików (w górę), wcisnąć na 2 sek w celu przeszukiwania manualnego stacji radiowych z krokiem 50kHz. 13. PRZYCISK 'ESC' KASOWANIA - POWROTU w selekcji MENU. 14. PRZYCISK 'OK' zatwierdzenia wykonanej operacji w MENU, zatrzymanie 15. ODBIORNIK sygnałów z pilota ( transmitera ). 16. GNIAZDO USB ( do zainstalowania przenośnej pamięci typu PENDRIVE ) max 16GB 17. GNIAZDO AV IN( typu mini JACK, wejście dodatkowego źródła sygnału audio-video ) 18. GNIAZDO MMC / SD ( do zainstalowania kart pamięci typu MMC /SD ) 19. PRZYCISK AUTOMATYCZNEGO WYJMOWANIA DYSKU CD/DVD/VCD 20. SZCZELINA WKŁADANIA WYJMOWANIA DYSKU CD/DVD/VCD 21. PODŚWIETLENIE I SYGNALIZACJA zdjęcia panelu. 22. PRZYCISK ' RESET ' ( wcisnąć przez 2 sek w przypadku zablokowania urządzenia ) 1

3 INSTALACJA RADIOODTWARZACZA - DEMONTAŻ Zdejmij metalową pół kieszeń (2) z radia a następnie włóż ją do otworu montażowego w samochodzie. Zdejmij też panel by podczas montażu nie uległ uszkodzeniu. Za pomocą śrubokręta zagnij do wewnątrz nacięte w pół kieszeni elementy tak by zabezpieczały ją przed wysunięciem. Odkręć śruby mocujące mechanizm od góry a następnie podłącz przewody do radia i wsuń radio do końca pół kieszeni tak by boczne zatrzaski zablokowały jego wysunięcie. Radio nie może być zamontowane pod kątem większym od poziomu niż Wciśnij też do radia plastikową ramkę (3) okalającą panel. Uwaga! Zachowaj dwa klucze ( blaszki 1), które będą niezbędne do demontażu radia! Demontaż rozpocznij od zdjęcia ramki radia wyciągając ją z lewej lub z prawej strony do zewnątrz a następnie po zdjęciu ramki w boczne szczeliny włóż dwa klucze ( blaszki ) i wyciągnij radio z metalowej pół kieszeni i następnie rozłącz wtyczkę z gniazda samochodowego ISO. PODŁĄCZENIA PRZEWODÓW Główne łącze ISO ( wtyk ISO z przewodami z samochodu ) podłącz do gniazda ISO znajdującego się w zestawie okablowania, którego drugą wtyczkę włóż do radia. Wtyk antenowy podłącz do gniazda ANTENA a jeśli stosujesz dodatkowy wzmacniacz to przewody łączeniowe podłącz do wyjścia audio. OPIS KONEKTORÓW W GNIEŻDZIE ISO, SEKTOR ZASILAJĄCY ' A ' V STAŁE ( zasilanie pamięci ) 5. WYJŚCIE NA AUTOMATYCZNĄ ANTENĘ (+12V) V PO ZAŁĄCZNIU STACYJKI 8. MASA ( minus zasilana ) UWAGA! Konektor nr 7 musi być podłączony do obwodu +12V po załączeniu stacyjki co zapewni mały pobór prądu spoczynkowego w czasie czuwania ( wyłączenia ) radia. Podłączenie do stałego zasilania zwiększy pobór prądu kilkakrotnie co może doprowadzić do szybkiego rozładowania akumulatora samochodowego. SEKTOR ZASILAJĄCY GŁOŚNIKI ' B ' 1. TYŁ PRAWY (+) 2. TYŁ PRAWY (-) 3. FRONT PRAWY (+) 4. FRONT PRAWY (-) 5. FRONT LEWY (+) 6. FRONT LEWY (-) 7. TYŁ LEWY (+) 8. TYŁ LEWY (-) Uwaga ; Przewód Zielono-Biały PARKING SW podłącz do wyłącznika hamulca ręcznego(-) lub do masy(-) radia(obudowa) co pozwoli na odbiór odtwarzanego obrazu. Jeśli stosujesz kamerę cofania to przewód Różowy REVERSE podłącz do wyłącznika świateł biegu wstecznego(+12v) a przewód z kamery do gniazda CAMERA IN. 2

4 ZDEJMOWANIE PANELU Przed zdjęciem panelu należy się upewnić czy urządzenie zostało wyłączone ( przycisk nr 6 ) następnie wciśnij przycisk (1) zwalniający blokadę panelu, panel musi opaść do pozycji poziomej. Teraz wyjmij panel prawą stroną wysuwając go z plastikowego uchwytu i przesuwając w prawo wysuń z lewego metalowego wypustu. Po wyjęciu panel schowaj do futerału. WKŁADANIE PANELU Panel wkładamy wyłącznie lewą stroną nasuwając go w pozycji poziomej tak by zazębił się z lewym metalowym wypustem a następnie dociskamy prawą stroną do momentu zatrzaśnięcia prawego plastikowego uchwytu i obracamy do pozycji pionowej do momentu zamknięcia. 3

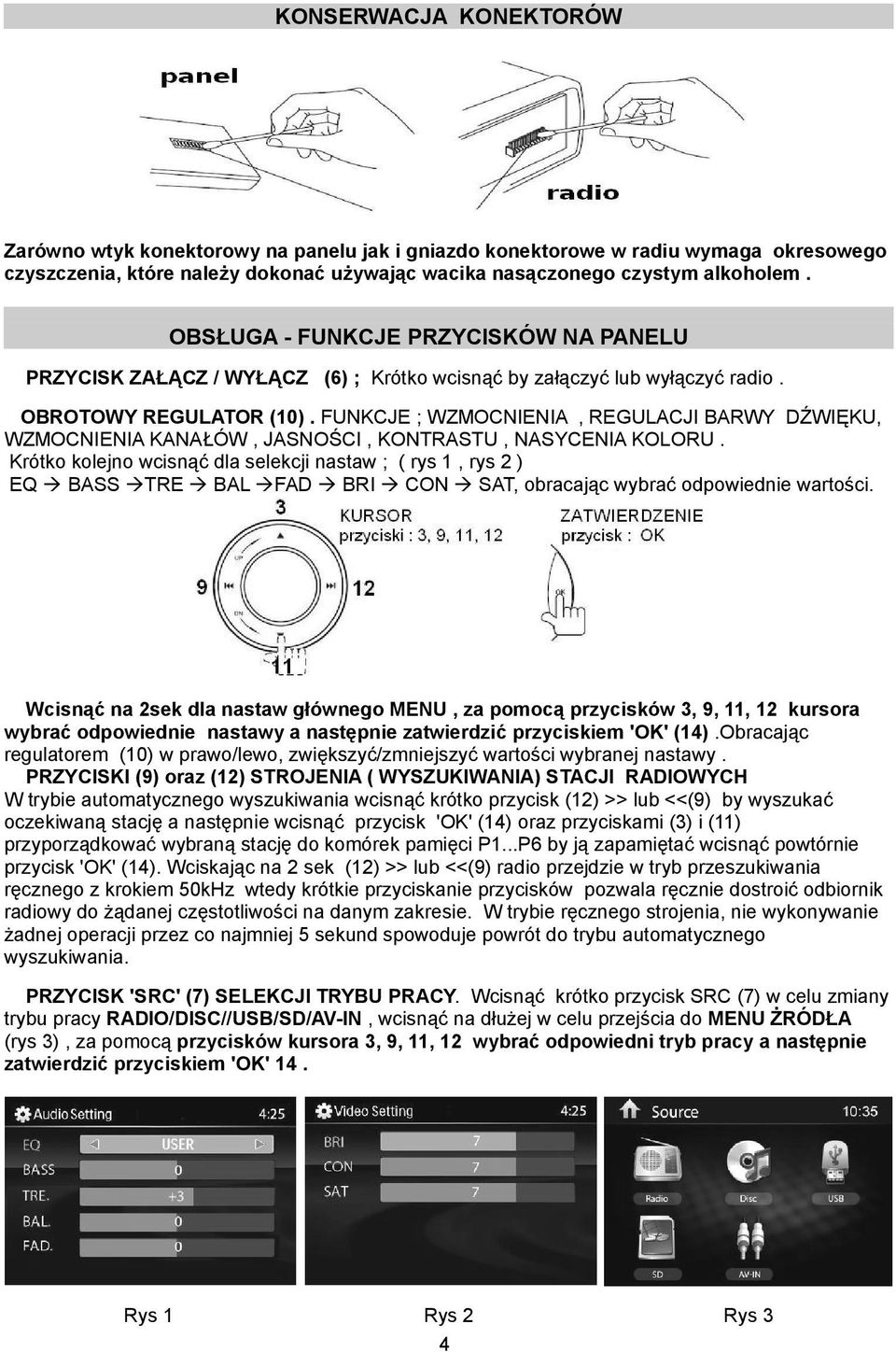

5 KONSERWACJA KONEKTORÓW Zarówno wtyk konektorowy na panelu jak i gniazdo konektorowe w radiu wymaga okresowego czyszczenia, które należy dokonać używając wacika nasączonego czystym alkoholem. OBSŁUGA - FUNKCJE PRZYCISKÓW NA PANELU PRZYCISK ZAŁĄCZ / WYŁĄCZ (6) ; Krótko wcisnąć by załączyć lub wyłączyć radio. OBROTOWY REGULATOR (10). FUNKCJE ; WZMOCNIENIA, REGULACJI BARWY DŹWIĘKU, WZMOCNIENIA KANAŁÓW, JASNOŚCI, KONTRASTU, NASYCENIA KOLORU. Krótko kolejno wcisnąć dla selekcji nastaw ; ( rys 1, rys 2 ) EQ BASS TRE BAL FAD BRI CON SAT, obracając wybrać odpowiednie wartości. Wcisnąć na 2sek dla nastaw głównego MENU, za pomocą przycisków 3, 9, 11, 12 kursora wybrać odpowiednie nastawy a następnie zatwierdzić przyciskiem 'OK' (14).Obracając regulatorem (10) w prawo/lewo, zwiększyć/zmniejszyć wartości wybranej nastawy. PRZYCISKI (9) oraz (12) STROJENIA ( WYSZUKIWANIA) STACJI RADIOWYCH W trybie automatycznego wyszukiwania wcisnąć krótko przycisk (12) >> lub <<(9) by wyszukać oczekiwaną stację a następnie wcisnąć przycisk 'OK' (14) oraz przyciskami (3) i (11) przyporządkować wybraną stację do komórek pamięci P1...P6 by ją zapamiętać wcisnąć powtórnie przycisk 'OK' (14). Wciskając na 2 sek (12) >> lub <<(9) radio przejdzie w tryb przeszukiwania ręcznego z krokiem 50kHz wtedy krótkie przyciskanie przycisków pozwala ręcznie dostroić odbiornik radiowy do żądanej częstotliwości na danym zakresie. W trybie ręcznego strojenia, nie wykonywanie żadnej operacji przez co najmniej 5 sekund spowoduje powrót do trybu automatycznego wyszukiwania. PRZYCISK 'SRC' (7) SELEKCJI TRYBU PRACY. Wcisnąć krótko przycisk SRC (7) w celu zmiany trybu pracy RADIO/DISC//USB/SD/AV-IN, wcisnąć na dłużej w celu przejścia do MENU ŻRÓDŁA (rys 3), za pomocą przycisków kursora 3, 9, 11, 12 wybrać odpowiedni tryb pracy a następnie zatwierdzić przyciskiem 'OK' 14. Rys 1 Rys 2 Rys 3 4

6 PRZYCISK 'AMS' (8). Wciśnij krotko przycisk 'AMS' w celu prezentacji 5 sek zaprogramowanych stacji radiowych. W celu automatycznego skanowania i programowania stacji wcisnąć przycisk 'AMS' na 2 sek, Odbiornik będzie automatycznie wyszukiwał i zaprogramowywał stacje radiowe. Powtórne wciśnięcie zatrzymuje powyższe procesy. Podczas odtwarzania plików audio-video przycisk 'AMS' (8) ma zastosowanie jako funkcja STOP -powrotu. PRZYCISK 'BAND' (2) - zmiana zakresu stacji radiowych FM1 FM2 FM3 MW1 MW2. Podczas odtwarzanie plików audio-video przycisk ten ma funkcję PAUSE - PLAY wstrzymanie odtwarzania. Dla odsłuchu programów RDS w celu wybrania odpowiedniego trybu PTY wcisnąć go na 2sek a następnie kursorem 3, 11 wybrać odpowiedni tryb PTY z poniższych grup.. MUSIC Group SPEECH Group POP,ROCK NEWS, AFFAIRS, INFO EASY, LIGHT SPORT, EDUCATE, DRAMA CLASSICS CULTURE,SCIENCE,VARIED JAZZ, COUNTRY WEATHER,FINANCE, CHILDREN NATION, OLDIES SOCIAL, RELIGION, PHONE IN FOLK TRAVEL, LEISURE, DOCUMENT Jeśli wybrany tryb PTY nie będzie transmitowany przez żadną stację to odbiornik automatycznie powróci do ostatnio odtwarzanego trybu. Ikona PTY będzie załączona tylko gdy stacja emituje program w trybie PTY niezależnie czy funkcja PTY została załączona czy wyłączona. 'AF' CZĘSTOTLIWOŚĆ ALTERNATYWNA. W celu aktywowania trybu alternatywnej częstotliwości dłużej wcisnąć regulator obrotowy (10) by wejść do głównego MENU ( rys 5). Kursorem (3) lub (12) wybrać ikonę RADIO a następnie kursorem (11) lub (3) ustawić AF, teraz wcisnąć kursor (12) i wciskając kursor (3) lub (11) wybrać ; ON-załączone lub OFF-wyłączone, zatwierdź przyciskiem OK (14). Jeśli funkcja jest aktywna to na ekranie pojawi się ikona AF. 'TA' KOMUNIKATY DROGOWE. W celu włączenia nasłuchiwania komunikatów o ruchu drogowym przeprowadź podobną procedurę lecz aktywuj funkcję TA. Teraz za każdym razem kiedy jakaś stacja radiowa będzie nadawała komunikaty o ruchu drogowym twój odbiornik przerwie odtwarzanie plików audio-video lub przy odbiorze radia przestroi się na częstotliwość tej stacji, a poziom głośności ustawi się do zaprogramowanego TA VOLUME. Po zakończeniu wiadomości odbiornik wróci do poprzedniego stanu, tj. przestroi się do poprzedniej stacji radiowej lub wróci do odtwarzania plików MP3/WMA czy CD/DVD/VCD, video. Rys 4 Rys 5 Opis ikon radia rys 4 ; 1/ Ikona RADIO 2/ Numer pamięci stacji od P1 do P6 3/ zegar 4/ FM1, FM2, FM3, MW1, MW2 5/ komunikaty RDS 6/ Częstotliwość stacji radiowej 7/ Nastawy audio EQUALIZER 8/ Ikona AF 5

7 TA VOLUME -Głośność odsłuchu komunikatów drogowych. Wejść do głównego MENU i kursorem ustawić TA VOLUME, nacisnąć przycisk kursora (12) i obracając regulatorem (10) ustawić wymaganą głośność, zatwierdzić OK ( 14). LOC_DX Stacje radiowe o silnym sygnale LOC lub wszystkie pozostałe DX. Wejść do głównego MENU i kursorem ustawić LOC DX, nacisnąć przycisk kursora (12) i przyciskami kursora (3) lub (11) ustawić wymaganą nastawę. Zaleca się ustawić na DX. STEREO_MONO - ustawić STEREO. REGIONAL - Przy aktywnym AF ustawić REGIONAL ON ( będą preferowane lokalne stacje radiowe i ich cody PI ) lub OFF będą one ignorowane. CT ustawić na ON, zegar RDS będzie automatycznie synchronizowany. FUNKCJE RDS ( RADIO DATA SYSTEM ) - OPIS FUNKCJI IKON RDS PI (identyfikacja programu). Jest to kod identyfikacyjny stacji RDS unikalny kod dla każdej stacji. PS (nazwa programu) Jest to nazwa aktualnej stacji, pokazuje się na ekranie. AF (częstotliwość alternatywna). Częstotliwości alternatywne to częstotliwości, na których nadawany jest ten sam program na nadajnikach z różnych obszarów. Jeśli odbiór danego programu na częstotliwości głównej pogorszy się odbiornik radiowy automatycznie dostroi się do innej silniejszej alternatywnej częstotliwości. TP (program o ruchu drogowym). Jeśli odbierany w danej chwili program ma możliwość emitowania komunikatów o ruchu drogowym, wskaźnik TP wyświetli się na wyświetlaczu. TA (komunikaty o ruchu drogowym). W czasie kiedy komunikat o ruchu drogowym jest ogłaszany, wskaźnik TA wyświetli się również. PTY (kod typu programu). Kod ten używany jest do określenia treści materiału programu nadawanego w bieżącej chwili. Dzięki tej funkcji możesz przeszukiwać programy, które emitują w danej chwili materiał którym jesteś zainteresowany. EON (śledzenie informacji innych stacji radiowych). Usługa ta umożliwia otrzymywanie informacji nie tylko ze stacji aktualnej słuchanej ale również od innych stacji radiowych. Uwaga: W zależności od kraju albo regionu, nie wszystkie funkcje RDS są dostępne. RDS nie może pracować właściwie, jeśli sygnał jest słaby lub jeśli stacja, której słuchasz nie emituje sygnału RDS. NASTAWY GŁÓWNE Rys 6 Rys 7 Rys 8 GENERAL Setting. Nastawy główne ( rys 6 ). Wcisnąć dłużej regulator (10), wejść do głównego MENU, kursorem ustawić GENERAL. Uwaga nastawy zawsze zatwierdzać przyciskiem OK (14). BEEP -kursorem wybrać BEEP a następnie nacisnąć przycisk kursora (12) i przyciskami (3) lub (11) wybrać ON lub OFF-wyłączenie potwierdzania dźwiękiem regulacji nastaw i zatwierdzić OK (14). LOUDNESS - jak wyżej lecz wybrać LOUDNESS, ON-załączone uwypuklenie tonów niskich. TIME MODE - jak wyżej lecz wybrać TIME MODE, 12 HOURS MODE lub 24 HOURS MODE TIME ADJUST - jak wyżej lecz wybrać TIME ADJUST nastawy zegara, wcisnąć (12) i obracając regulatorem (10) wybrać godzinę, powtórnie wcisnąć (12) lub (10) do nastaw minut, zatwierdzić czas wciskając OK (14). PARKING - jak wyżej lecz wybrać PARKING, wcisnąć (12), wybrać OFF, wybranie ON-powiązane jest z podłączeniem przewodu zielono-białego do wyłącznika hamulca ręcznego, wówczas jeśli hamulec ręczny nie będzie zaciągnięty to na monitorze podczas odtwarzania video pojawi się napis : WARNING:'Engage Parking Brake to View Video '. Wybrać nastawę OFF i zatwierdzić OK (14). 6

8 MIRROR - jak wyżej lecz wybrać MIRROR, wcisnąć (12), wybrać OFF lub ON-odbicie lustrzane dla kamery cofania, zatwierdzić OK (14). SUBWOOFER - kursorem (11) przejdź do nastaw SUBWOOFER, wciśnij (12) i kursorem wybierz ON włączony lub OFF subwoofer wyłączony, zatwierdzić OK (14). DVD Setting. Nastawy DVD ( rys 7 ). Wcisnąć dłużej regulator (10), wejść do głównego MEN, kursorem ustawić DVD a następnie ; TV SYSTEM - kursorem wybrać TV SYSTEM, nacisnąć przycisk kursora (12) i przyciskami (3) lub (11) wybrać system video NTSC - PAL AUTO. Zaleca się nastawę AUTO. TV TYPE kursorem wybrać TV TYPE a następnie nacisnąć przycisk kursora (12) i przyciskami (3) lub (11) wybrać odpowiedni rozmiar obrazu 4:3PS / 4:3LB / 16:9, zatwierdzić nastawę OK (14). PASSWORD kodowanie. Wciśnij '0000' na pilocie i zatwierdź ENTER, teraz wprowadź swój nowy 4-pozycyjny kod z pilota i zatwierdź ENTER. Jeśli zapomniałeś jaki jest twój kod to wciśnij ' 0000 ' i wprowadź nowy kod zatwierdź go ENTER. RATING ustawienie standardowe nie zmieniać. DEAFAULT RESTORE. Powrót do nastaw standardowych. BRIGHNESS Jasność ekranu. Po wybraniu kursorem ustawić wartość jasności i zatwierdzić. CONTRAST Kontrast ekranu. Po wybraniu kursorem ustawić wartość kontrastu i zatwierdzić. HUE odcień koloru ekranu. Po wybraniu kursorem ustawić odcień koloru i zatwierdzić. SATURATION nasycenie koloru ekranu. Po wybraniu kursorem nastawy zatwierdzić. Uwaga: Należy pamiętać, że powyższe nastawy bazowe jasności, kontrastu, odcienia koloru, nasycenia podlegają dodatkowym regulacją za pomocą regulatora (10) i nie powinny zbytnio odbiegać od standardowych ustawień fabrycznych. LANGUAGE - Setting. Nastawy języka obsługi (rys 8). Podobnie jak wyżej, wybrać odpowiedni język komunikatów. PRZYCISK 'MUTE' (4) WYŁĄCZENIE GŁOŚNIKÓW. Wcisnąć, na wyświetlaczu pojawi się pomarańczowy napis MUTE, głośniki zostaną odłączone. Powtórne wciśnięcie załączy je. PRZYCISK (19). Wcisnąć by wyjąć dysk CD/DVD /VCD. PRZYCISK ' RESET ' (22) - wcisnąć przez 2 sek w przypadku zablokowania urządzenia ), następnie ponownie zaprogramować własne nastawy. GNIAZDO USB (16)- włóż PENDRIVE. GNIZDO SD/MMC (18) - włóż do niego kartę pamięci SD/MMC rogiem ściętym do dołu. GNIAZDO AV- IN (17). Możesz do niego podłączyć zewnętrzne źródło jak MP3/MP4 PAYER, musisz w takim przypadku wcisnąć przycisk SRC by przełączyć tryb pracy na AV. LOKALIZACJA I FINKCJE PRZYCISKÓW DO OBSŁUGI DVD/CD/MP3/WMA /DIVX PRZESZUKIWANIE ODTWARZANYCH ŚCIEŻEK/PLIKÓW, PRZYŚPIESZENIE PRZESZUKIWANIA PRZYCISK KURSORA (12), (9) Podczas odtwarzania plików muzycznych lub video wcisnąć krótko przycisk (12) przeszukiwanie do przodu >> lub << (9) przeszukiwanie do tyły by znaleźć oczekiwaną ścieżkę ( piosenkę) lub scenę video. Wciskając przycisk (12) >> lub << (9) na dłużej a następnie kolejno krótko przyspieszysz przeszukanie danej ścieżki audio lub video; x2 x4 x8 x20 x1, wciśnij (2) by kontynuować odtwarzanie z normalną prędkością. 7

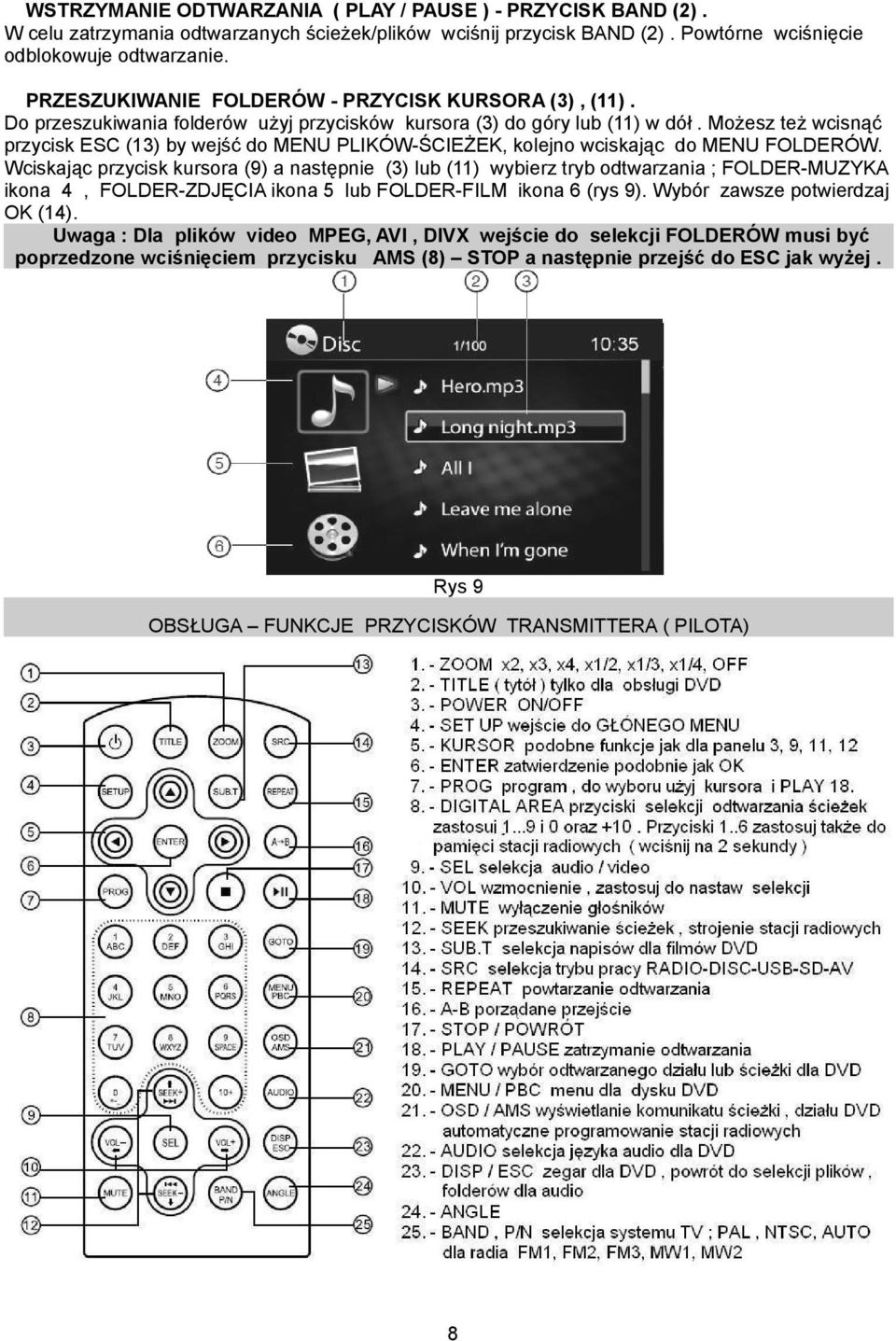

9 WSTRZYMANIE ODTWARZANIA ( PLAY / PAUSE ) - PRZYCISK BAND (2). W celu zatrzymania odtwarzanych ścieżek/plików wciśnij przycisk BAND (2). Powtórne wciśnięcie odblokowuje odtwarzanie. PRZESZUKIWANIE FOLDERÓW - PRZYCISK KURSORA (3), (11). Do przeszukiwania folderów użyj przycisków kursora (3) do góry lub (11) w dół. Możesz też wcisnąć przycisk ESC (13) by wejść do MENU PLIKÓW-ŚCIEŻEK, kolejno wciskając do MENU FOLDERÓW. Wciskając przycisk kursora (9) a następnie (3) lub (11) wybierz tryb odtwarzania ; FOLDER-MUZYKA ikona 4, FOLDER-ZDJĘCIA ikona 5 lub FOLDER-FILM ikona 6 (rys 9). Wybór zawsze potwierdzaj OK (14). Uwaga : Dla plików video MPEG, AVI, DIVX wejście do selekcji FOLDERÓW musi być poprzedzone wciśnięciem przycisku AMS (8) STOP a następnie przejść do ESC jak wyżej. Rys 9 OBSŁUGA FUNKCJE PRZYCISKÓW TRANSMITTERA ( PILOTA) 8

10 ZALECENIA DOTYCZĄCE RODZAJU KOMPLETACJI NAGRAŃ CD Zalecenia dotyczące płyt: - Próby używania płyt o niestandardowych kształtach mogą uszkodzić odtwarzacz. - Nie naklejaj papieru, taśmy itd. na żadnej ze stron gdyż może spowodować to niepoprawne działanie odtwarzacza. - Brud, kurz, zarysowania i wypaczenia płyt mogą spowodować niewłaściwe odtwarzanie dźwięku. Zalecenia dotyczące nagrywania płyt CD-R / płyt CD-RW (wielokrotnego zapisu) - Używaj tylko płyt oznaczonych symbolami jak niżej. Nie można odtwarzać płyt CD-R i CD-RW, które nie mają zakończonej sesji (w celu uzyskania informacji na temat finalizacji procesu zapoznaj się z instrukcją obsługi urządzenia nagrywającego). - Nie używaj płyt CD-RW zapisanych więcej niż 5 razy. Używaj płyt CD-RW o prędkości odtwarzania 1x do 4x i prędkością zapisu 1x do 2x. Używaj płyt CD-R o prędkości odtwarzania 1x do 8x i prędkością zapisu 1x do 2x. - W zależności od statusu nagrywania, stanu płyty i urządzenia nagrywającego, niektóre płyty mogą nie być odtwarzane. Przy zapisie stosuj standardy jak w tabeli poniżej. Dla uzyskania wysokiej jakości dźwięku stosuj częstotliwość zapisu 44.1 khz i prędkość zapisu 128 kbps lub większą. - Dla zapisu MP3/WMA na CD maksymalna głębokość katalogów zawierających foldery wynosi 8 warstw, 99 folderów, 256 ścieżek. - Wyświetlacz może prezentować maksymalnie 16 znaków dla nazw folderów i 28 dla nazw ścieżek. Zalecenia dotyczące plików MP3. 1. Płyta CD musi być nagrana w formacie ISO 9660 lub ISO format Joliet max 30 znaków. 2. Upewnij się, że plik MP3 na pewno ma rozszerzenie.mp3. 3. Pliki nie będące prawidłowymi plikami MP3, mimo że będą posiadać rozszerzenie.mp3 nie będą rozpoznawane przez odtwarzacz. Zalecenia dotyczące nagrywania na nośnikach typu PENDRIVE, SD/MMC. Dla zapisu audio MP3/WMA maksymalna głębokość albumów zawierających foldery wynosi 8 warstw, 99 folderów, 999 ścieżek, maksymalny czas jednej ścieżki 99min 59sek, zalecany rozmiar pamięci 2GB lub większy. Przy zapisie stosuj standardy jak w tabeli powyżej. Dla uzyskania wysokiej jakości dźwięku stosuj częstotliwość zapisu od 8kHz do 48kHz zalecana 44.1 khz i prędkość zapisu 32 kbps do 320 kbps zalecana128 kbps. GMS 2321 jest kompatybilny z formatami video ; MP4 ( AVI, DIVX3.11/4.0/5.0/6.0), MPEG 2 (vob), MPEG 1 (dat) oraz plikami zdjęciowymi JPEG (.jpg). Dla plików video AVI, XVID max prędkość zapisu nie powinna przekroczyć 1024 kb/sek a dla MPEG-2 max 1000 kb/sek. 9

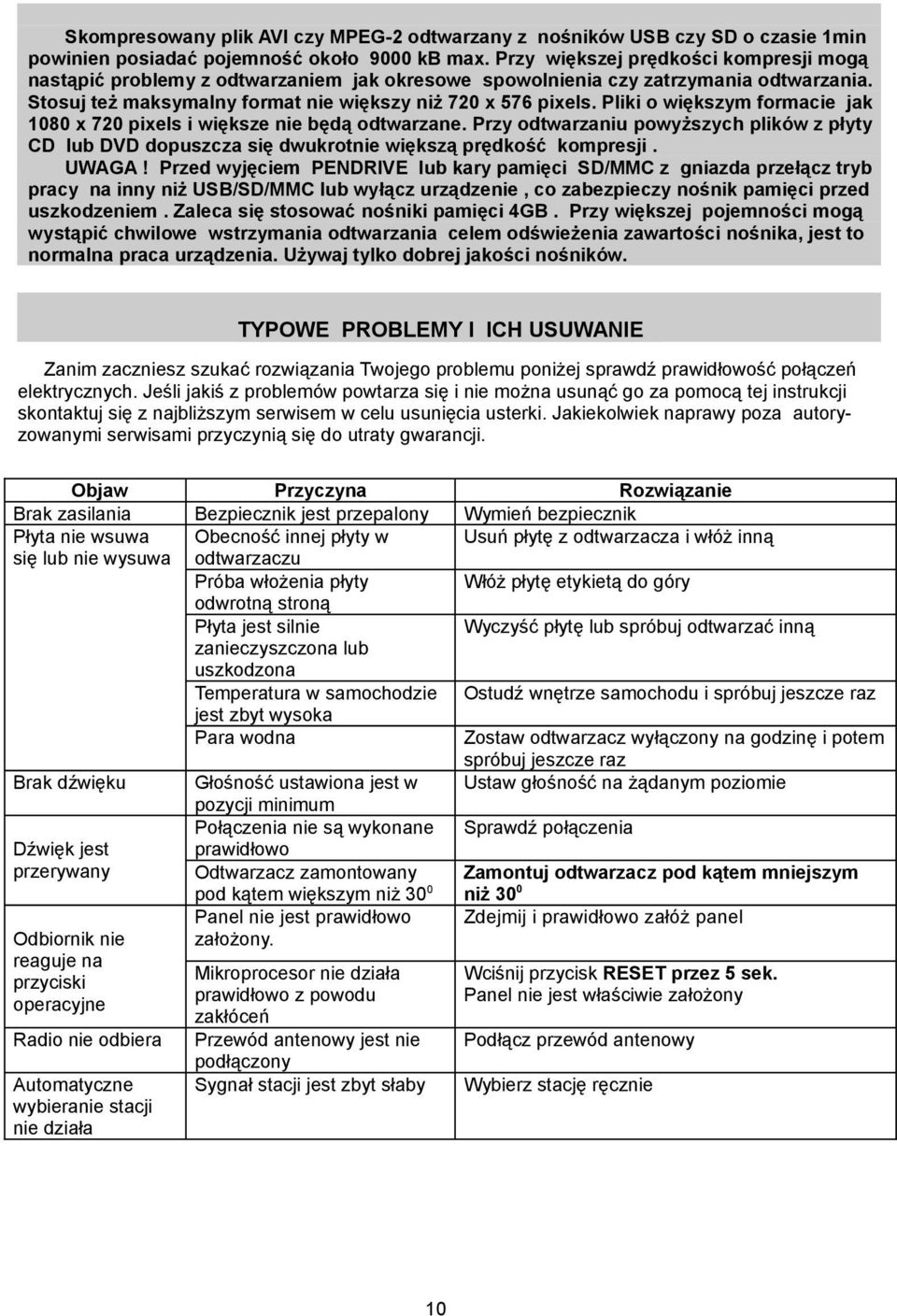

11 Skompresowany plik AVI czy MPEG-2 odtwarzany z nośników USB czy SD o czasie 1min powinien posiadać pojemność około 9000 kb max. Przy większej prędkości kompresji mogą nastąpić problemy z odtwarzaniem jak okresowe spowolnienia czy zatrzymania odtwarzania. Stosuj też maksymalny format nie większy niż 720 x 576 pixels. Pliki o większym formacie jak 1080 x 720 pixels i większe nie będą odtwarzane. Przy odtwarzaniu powyższych plików z płyty CD lub DVD dopuszcza się dwukrotnie większą prędkość kompresji. UWAGA! Przed wyjęciem PENDRIVE lub kary pamięci SD/MMC z gniazda przełącz tryb pracy na inny niż USB/SD/MMC lub wyłącz urządzenie, co zabezpieczy nośnik pamięci przed uszkodzeniem. Zaleca się stosować nośniki pamięci 4GB. Przy większej pojemności mogą wystąpić chwilowe wstrzymania odtwarzania celem odświeżenia zawartości nośnika, jest to normalna praca urządzenia. Używaj tylko dobrej jakości nośników. TYPOWE PROBLEMY I ICH USUWANIE Zanim zaczniesz szukać rozwiązania Twojego problemu poniżej sprawdź prawidłowość połączeń elektrycznych. Jeśli jakiś z problemów powtarza się i nie można usunąć go za pomocą tej instrukcji skontaktuj się z najbliższym serwisem w celu usunięcia usterki. Jakiekolwiek naprawy poza autoryzowanymi serwisami przyczynią się do utraty gwarancji. Objaw Przyczyna Rozwiązanie Brak zasilania Bezpiecznik jest przepalony Wymień bezpiecznik Płyta nie wsuwa Obecność innej płyty w Usuń płytę z odtwarzacza i włóż inną się lub nie wysuwa odtwarzaczu Próba włożenia płyty Włóż płytę etykietą do góry odwrotną stroną Płyta jest silnie Wyczyść płytę lub spróbuj odtwarzać inną zanieczyszczona lub uszkodzona Temperatura w samochodzie Ostudź wnętrze samochodu i spróbuj jeszcze raz jest zbyt wysoka Para wodna Zostaw odtwarzacz wyłączony na godzinę i potem spróbuj jeszcze raz Brak dźwięku Głośność ustawiona jest w Ustaw głośność na żądanym poziomie pozycji minimum Połączenia nie są wykonane Sprawdź połączenia Dźwięk jest przerywany prawidłowo Odtwarzacz zamontowany pod kątem większym niż 30 0 Zamontuj odtwarzacz pod kątem mniejszym niż 30 0 Panel nie jest prawidłowo Zdejmij i prawidłowo załóż panel Odbiornik nie założony. reaguje na przyciski Mikroprocesor nie działa Wciśnij przycisk RESET przez 5 sek. operacyjne prawidłowo z powodu Panel nie jest właściwie założony zakłóceń Radio nie odbiera Przewód antenowy jest nie Podłącz przewód antenowy podłączony Automatyczne wybieranie stacji nie działa Sygnał stacji jest zbyt słaby Wybierz stację ręcznie 10

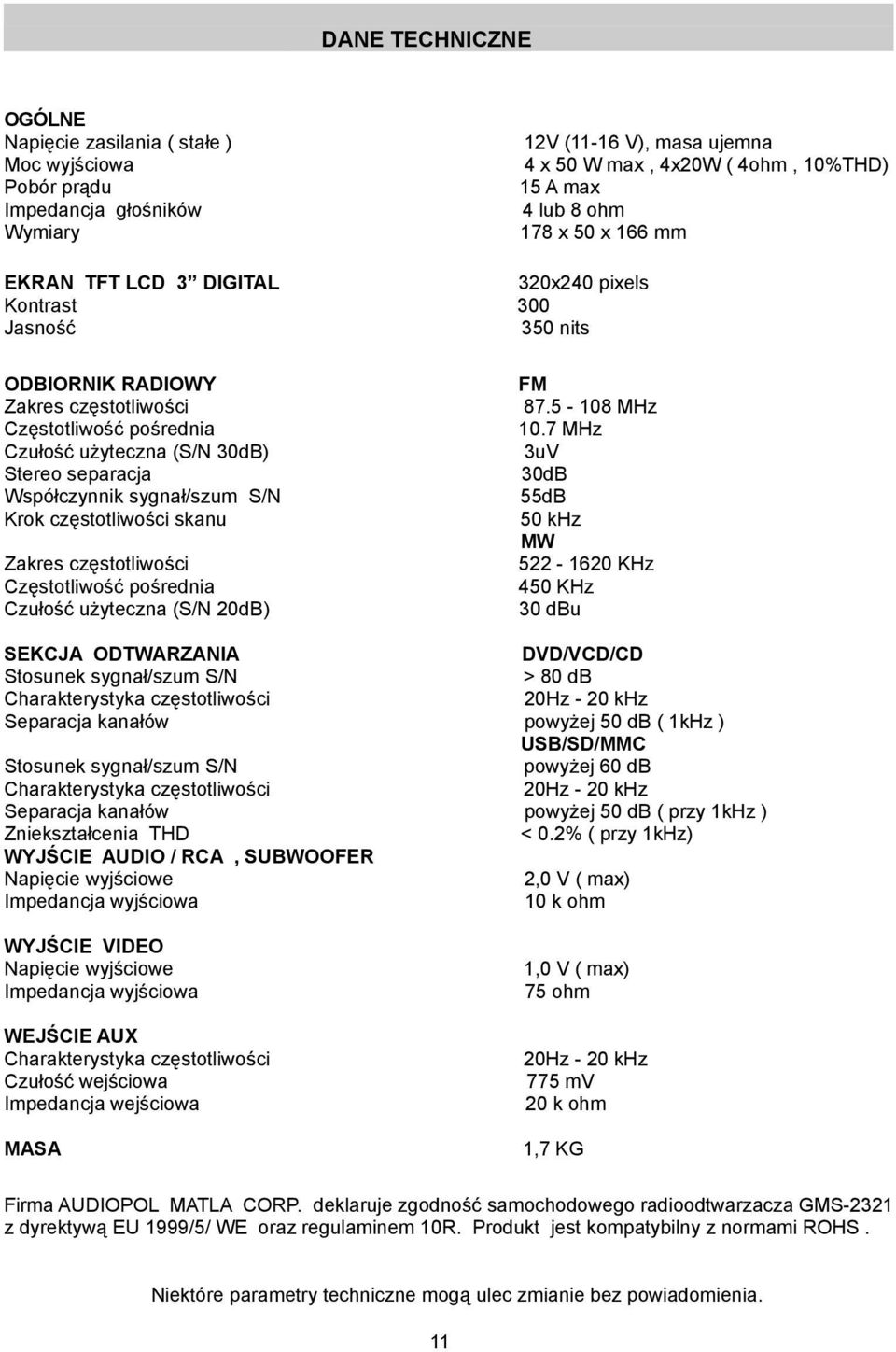

12 DANE TECHNICZNE OGÓLNE Napięcie zasilania ( stałe ) 12V (11-16 V), masa ujemna Moc wyjściowa 4 x 50 W max, 4x20W ( 4ohm, 10%THD) Pobór prądu 15 A max Impedancja głośników 4 lub 8 ohm Wymiary 178 x 50 x 166 mm EKRAN TFT LCD 3 DIGITAL 320x240 pixels Kontrast 300 Jasność 350 nits ODBIORNIK RADIOWY FM Zakres częstotliwości MHz Częstotliwość pośrednia 10.7 MHz Czułość użyteczna (S/N 30dB) 3uV Stereo separacja 30dB Współczynnik sygnał/szum S/N 55dB Krok częstotliwości skanu 50 khz MW Zakres częstotliwości KHz Częstotliwość pośrednia 450 KHz Czułość użyteczna (S/N 20dB) 30 dbu SEKCJA ODTWARZANIA DVD/VCD/CD Stosunek sygnał/szum S/N > 80 db Charakterystyka częstotliwości 20Hz - 20 khz Separacja kanałów powyżej 50 db ( 1kHz ) USB/SD/MMC Stosunek sygnał/szum S/N powyżej 60 db Charakterystyka częstotliwości 20Hz - 20 khz Separacja kanałów powyżej 50 db ( przy 1kHz ) Zniekształcenia THD < 0.2% ( przy 1kHz) WYJŚCIE AUDIO / RCA, SUBWOOFER Napięcie wyjściowe 2,0 V ( max) Impedancja wyjściowa 10 k ohm WYJŚCIE VIDEO Napięcie wyjściowe Impedancja wyjściowa WEJŚCIE AUX Charakterystyka częstotliwości Czułość wejściowa Impedancja wejściowa MASA 1,0 V ( max) 75 ohm 20Hz - 20 khz 775 mv 20 k ohm 1,7 KG Firma AUDIOPOL MATLA CORP. deklaruje zgodność samochodowego radioodtwarzacza GMS-2321 z dyrektywą EU 1999/5/ WE oraz regulaminem 10R. Produkt jest kompatybilny z normami ROHS. Niektóre parametry techniczne mogą ulec zmianie bez powiadomienia. 11

13
