WYMIENNIKI CIEPŁA DLA RÓŻNORODNYCH ZASTOSOWAŃ

Transkrypt

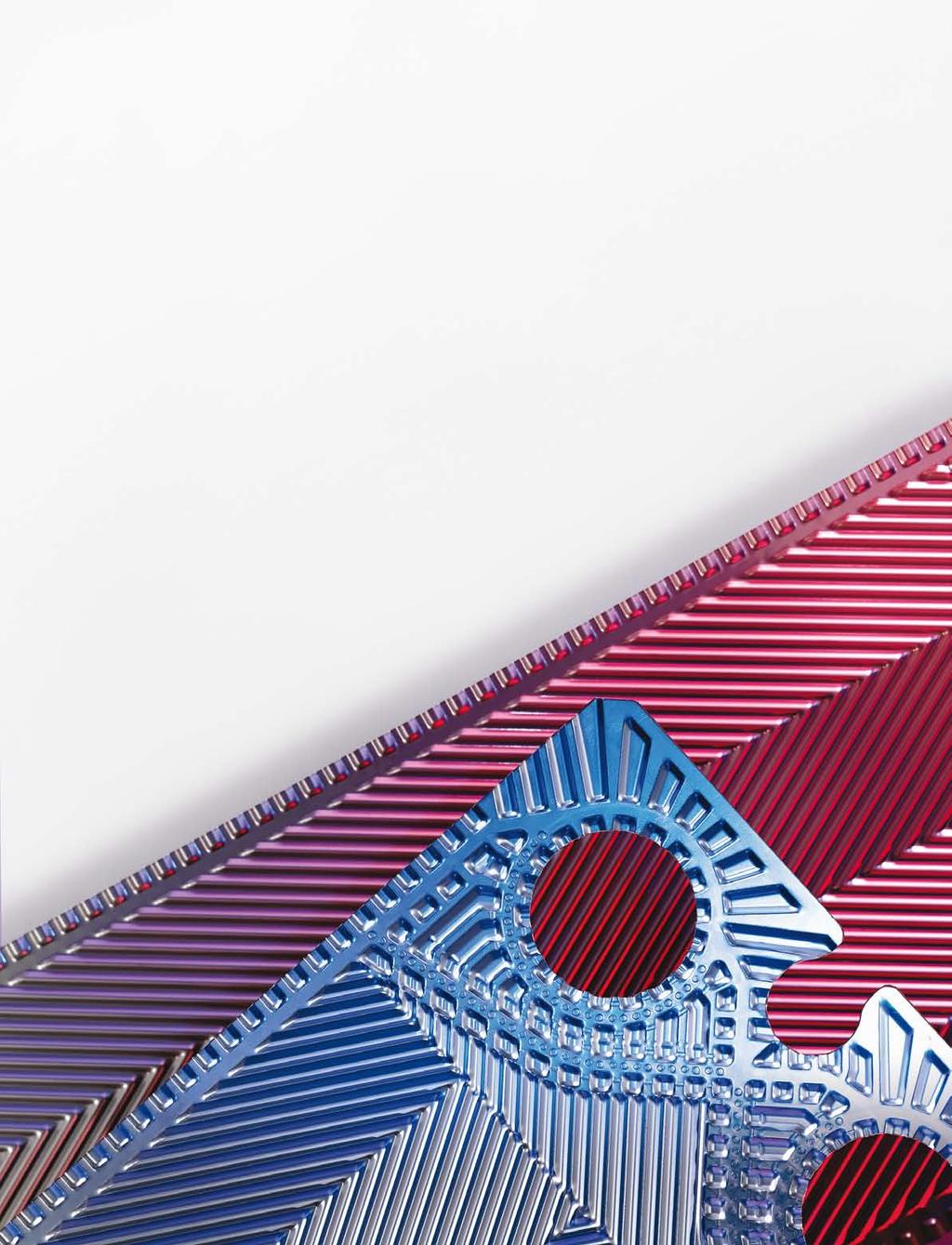

1 WYMIENNIKI CIEPŁA DLA RÓŻNORODNYCH ZASTOSOWAŃ Płytowe uszczelkowe Wymienniki ciepła Płaszczowo-płytowe Wymienniki ciepła Płytowe spawane Wymienniki ciepła Spiralne Wymienniki ciepła

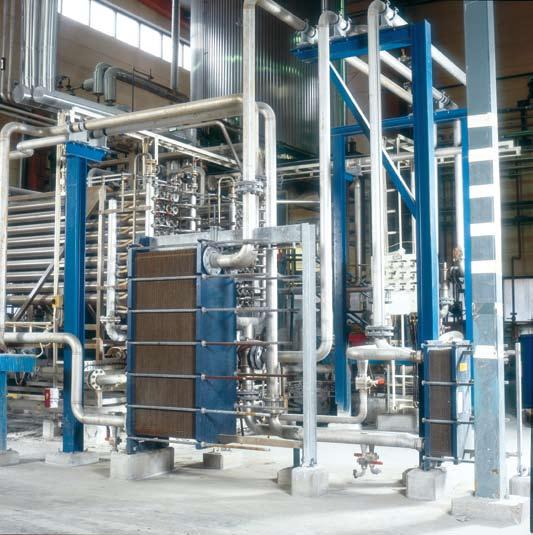

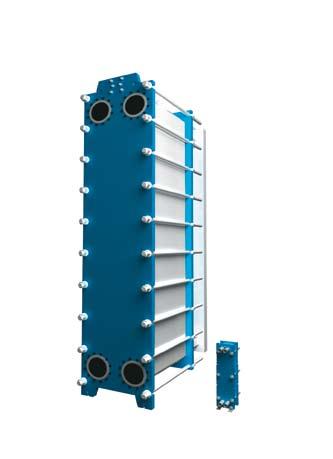

2 Płytowe Wymienniki Ciepła z uszczelkami (PHE) Tranter oferuje typoszereg wysokoefektywnych wymienników ciepła do różnych zastosowań. Budowa wymiennika oparta jest na koncepcji modułowej. Ramy, płyty i przyłącza mogą być tak dobierane by utworzyć szereg wymienników o różnorodnej charakterystyce technicznej. Przy użyciu płyt wymiennikowych o różnych właściwościach, wymienniki mogą być zaadoptowane do przeróżnych zastosowań. Wymienniki są łatwo rozbieralne celem okresowego przeglądu, czyszczenia i konserwacji. Dodatkową zaletą uszczelkowych, płytowych wymienników ciepła jest elastyczność konfiguracji, co oznacza, iż łatwo dają się rozbudować lub przebudować kiedy zmieniają się warunki pracy lub trzeba ich użyć do innych zastosowań. Zakres przepływów: Ciśnienie robocze: Zakres temperatur: Podłączenia: m3/h do 25 bar -40 C C DN25 DN500 Kołnierzowe lub gwintowane Płyta dociskowa (ruchoma) Wieszak płyty dociskowej Pakiet płyt Prowadnica górna Uszczelka Płyta czołowa (stała) Dane mogą zostać zmienione bez uprzedzenia. Prosimy o kontakt w poszczególnych przypadkach. Prowadnica dolna

3 Płytowe Wymienniki Ciepła z uszczelkami (PHE) Płyty GC i GL Płyty symetryczne do standardowych zastosowań. Różne rodzaje przetłoczeń pozwalają na optymalizację efektywności wymiany ciepła i spadków ciśnienia. Płyty o rozwartym kącie charakteryzują się wyższym współczynnikiem przenikania ciepła natomiast płyty o kącie ostrym oznaczają się niższymi stratami ciśnienia. Płyty GX Ultraflex Płyty systemu Ultraflex posiadają unikalne rozwiązanie przetłoczeń co wraz z specjalnym ukształtowaniem rowka uszczelki pozwala na tworzenie 6 różnych typów kanałów. Płyty termiczne GX systemu Ultraflex pozwalają stworzyć sześć typów kanałów o różnych charakterystykach cieplnohydraulicznych w oparciu tylko o dwa rodzaje przetłoczeń płyt H i L. Kanał HS= Płyty H +H Kanał HD= Płyty H+H Kanał MS= Płyty H+L System Ultraflex pozwala na asymetryczną charakterystykę wymiennika po stronie pierwotnej i wtórnej, co ułatwia ptymalny jego dobór pod względem strat ciśnienia i redukuje zbędną powierzchnię wymiany ciepła. Kanał LS= Płyty L+L Kanał LD= Płyty L+L Kanał MD= Płyty H+L

4 Płyty o podwójnej ściance typu GD Płyta GD składa się z dwóch płyt oddzielonych mikronową szczeliną. Otwory w płytach mają obwodową spoinę wykonaną laserem. Takie wykonanie wraz z uszczelkami o kontrolowanej strefie przecieku, zabezpiecza całkowicie przed mieszaniem się czynników w wymienniku. Uszczelka Czynnik 1 Czynnik 2 Zastosowania : przemysł farmaceutyczny, spożywczy. Chłodzenie oleju transformatorowego. W przypadku perforacji płyty od strony czynnika 1 występuje widoczny wyciek na zewnątrz wymiennika. Płyty szerokokanałowe typu GF Płyty głęboko tłoczone dla układów technologicznych, w których przepływające czynniki mogą zawierać włókna i cząstki o dużych wymiarach ( do 12 mm ). Asymetryczna konstrukcja płyt GF pozwala na budowanie wymienników z kanałami symetrycznymi dla obu przestrzeni bądź kanałami asymetrycznymi tylko dla jednej przestrzeni, kiedy tylko jeden czynnik zawiera cząstki. Kanały W/N Kanały M/M Pary płytowe GW Wymienniki z płytami GW przeznaczone są dla układów, w których jeden czynnik jest agresywny wobec standardowych uszczelek. Wymienniki z parami płytowymi stosowane są też jako parowniki i skraplacze w układach chłodniczych z amoniakiem. Aminiak Ciecz Spoina Uszczelka Medium agresywne przepływa przez kanał utworzony przez dwie płyty, które zamiast uszczelki mają spoinę wykonaną laserem (tzw. para płytowa ).

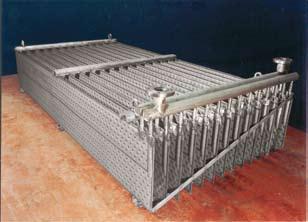

5 Spawane wymienniki ciepła (WHE) SUPERMAX Całkowicie spawany płytowy wymiennik ciepła o wysokiej wydajności przeznaczony dla procesów przemysłowych. Może być wykonany z różnych materiałów odpowiednich dla każdego z mediów przepływających przez wymiennik. Ciśnienie robocze: do 100 bar i powyżej Zakres temperatur: -195 C C Średnice podłączeń: DN25 DN700 kołnierzowe, do spawania lub gwintowane * nie ma ograniczeń ponieważ elementy urządzenia mogą być łączone równolegle w baterie. MAXCHANGER Kompaktowy, całkowicie spawany wymiennik płytowy. Odpowiedź na wyzwanie łączące w sobie małą przestrzeń do zabudowy z wymagającymi parametrami ciśnieniowotemperaturowymi. Ciśnienie robocze: do 115 bar Zakres temperatur: -195 C C Średnice podłączeń: DN25- DN50 Kołnierzowe, do spawa nia lub gwintowane * nie ma ograniczeń ponieważ elementy urządzenia mogą być łączone równolegle w baterie. Firma zastrzega sobie prawo zmiany danych technicznych bez uprzedniego powiadomienia. Prosimy o kontakt.

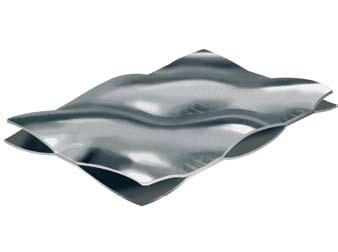

6 Spiralne wymienniki ciepła Wymienniki spiralne mają zastosowanie w różnych dziedzinach przemysłu. Przeznaczone są dla wymiany ciepła między czynnikami zawierającymi cząstki i zanieczyszczenia, które mogłyby blokować kanały w wymiennikach płytowych. Są idealnym rozwiązaniem przy podgrzewaniu ścieków, instalacjach fermentacyjnych, instalacjach chemicznych, przemyśle papierniczym oraz instalacjach odzysku ciepła. Ciśnienie robocze: do 60 bar Zakres temperatur: -100 C C Średnice podłączeń: DN25- DN500 * nie ma ograniczeń ponieważ elementy urządzenia mogą być łączone równolegle w baterie. ECONOCOIL Powierzchniowy, zanurzeniowy wymiennik ciepła. Zbudowany z dwóch metalowych arkuszy. Budowany na zamówienie, idealnie dopasowuje się do form i kształtów zbiorników oferując niskie spadki ciśnienia Ciśnienie robocze: do 18 bar Zakres temperatur: -140 C C * nie ma ograniczeń ponieważ elementy urządzenia mogą być łączone równolegle w baterie. PLATECOIL Powierzchniowy, zanurzeniowy wymiennik ciepła. Zbudowany z dwóch metalowych arkuszy uformowanych w szereg kanałów przez które płynie czynnik chłodzący lub grzewczy*. Oferowany jest w ponad 300 rozmiarach dopasowanych precyzyjnie do potrzeb klienta. **woda, freon, amoniak, solanka. Ciśnienie robocze: do 28 bar Zakres temperatur: -195 C C * nie ma ograniczeń ponieważ elementy urządzenia mogą być łączone równolegle w baterie. Firma zastrzega sobie prawo zmiany danych technicznych bez uprzedniego powiadomienia. Prosimy o kontakt.

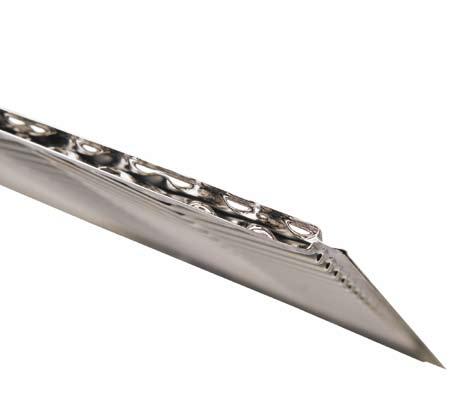

7 Spawane wymienniki ciepła Wymienniki ciepła z płytami spawanymi zostały stworzone dla ekstremalnych warunków pracy (temperatur, ciśnień) oraz specjalnych zastosowań, które uniemożliwiają stosowanie uszczelek. Wymienniki te gwarantują wysoką wydajność, zwartą budowę oraz niskie koszty eksploatacji. Ponadto wymienniki te doskonale przekazują ciepło między cieczami, gazami oraz mediami, w których występuje przemiana fazowa. Ponieważ wymienniki te wykonywane są wg indywidualnego doboru dla podanych warunków pracy charakteryzują się bardzo dużą efektywnością. Duża liczba punktów styczności w wymiennikach Maxchanger i Econocoil gwarantuje wysoką wytrzymałość na ciśnienie i optymalną wymianę ciepła. Specjalnie wytłoczone i zespawane kanały redukują ryzyko kontaktu między czynnikami.
