QVC Gwarancja, 6 sierpień 2004 Przepisy gwarancyjne Na okres 5 lat od momentu zakupu dajemy gwarancję na to, iż nasz produkt nie wykaże usterek produkcyjnych ani materiałowych.

1 QVC Gwarancja, 6 sierpień 2004 Przepisy gwarancyjne Na okres 5 lat od momentu zakupu dajemy gwarancję na to, iż nasz produkt nie wykaże usterek produkcyjnych ani materiałowych. W okresie obowiązywania gwarancji usterki tego typu zostaną naprawione w naszym zakresie lub urządzenie zostanie wymienione. Gwarancja nie obejmuje szkód powstałych w wyniku wypadku bądź nieprawidłowego użytkowania. Akcesoria Opatentowane styki grotu typu Split-Tip TM mogą zostać wymienione. Można je łatwo zdjąć, pociągając delikatnie za czarną obudowę styków. Split-Tips TM posiada różne kształty i typy, aby można było, zależnie od użycia lutownicy, osiągnąć wiele zastosowań. Na stronie znajdziesz wszystkie kształty. Poszukaj tam styków grotu typu Split-Tip TM, które bardziej nadają się do twoich zamierzeń.

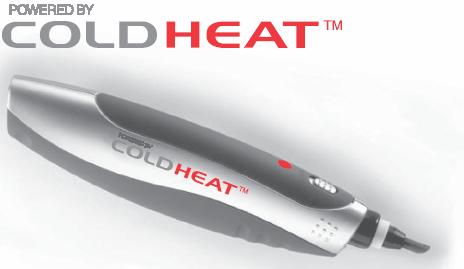

2 Bezprzewodowa lutownica wykonana w technologii Cold - Heat TM Dziękujemy serdecznie, że zdecydowałeś się na zakup lutownicy Cold Heat TM. Opatentowana technologia twojej lutownicy Cold Heat TM na osiągnięcie w ciągu sekund temperatury potrzebnej do lutowania; dzięki bezprzewodowemu rozwiązaniu możesz lutownicę używać w każdym miejscu. Opatentowany grotu typu Split-Tip TM zestawiają jedyne w swoim rodzaju cechy materiału w formie dwóch izolowanych elektrod, które są częścią wewnętrznego przełączającego układu elektrycznego. Jeśli oba styki grotu zmostkują się poprzez przyłożenie do przewodzącego elektryczność materiału, np. przedmiotu do obróbki (drut lutowniczy, punkt do lutowania, cyna lutownicza, płyta okablowana lub inny materiał), układ przełączający zostanie zamknięty i obie wysokoopornościowe elektrody osiągną znów na swych stykach odpowiednią do lutowania temperaturę. Ciepło przeniesie się szybko na przedmiot do obróbki, tak że proces lutowania będzie mógł zostać przeprowadzony możliwie szybko. Wkładanie i wymiana baterii Lutownica Cold-Heat TM potrzebuje 4 baterii alkalicznych typu AA ( naturalnie nie są one objęte dostawą). Ilustracja ustawienia biegunów znajduje się na lewo obok szufladki na baterie. Pamiętaj: Zastosowanie ponownie naładowanych baterii (akumulatorków) nie powiedzie się. Używaj proszę przeznaczonych do tego baterii. Wkładanie lub wymiana baterii 1. Poluzuj dwie śrubki wpadki na baterie (znajdują się na spodzie urządzenia, szare pokrycie). 2. Podnieś pokrywkę wpadki na baterie. 3. Wyjmij stare baterie i włóż nowe, zgodnie z ilustracja biegunowości, która znajduje się obok wpadki na baterie. 4. Załóż przykrywkę wpadki na baterie i przykręć ją. Wskazówka dotycząca używanych baterii: Nie używaj zużytych baterii razem z nowymi. Nie używaj razem baterii alkalicznych razem z bateriami standardowymi (węglowocynkowymi) lub z ponownie naładowanymi bateriami (niklowo-kadmowymi)! Wyjmij baterie jeśli nie używasz urządzenia przez dłuższy czas. Zutylizuj baterie zgodnie z przepisami dotyczącymi ochrony środowiska.

Użyj do tego celu systemu prowadzącego, który znajduje się na końcu urządzenia. 1. Naciśnij włącznik urządzenia ( pozycja ON).

3 Uruchomienie Kiedy po raz pierwszy odpakujesz swoją lutownicę Cold Heat TM stwierdzisz, że grot urządzenia (Split-Tip TM ) nie jest zamontowany. Przezroczysty kapturek z tworzywa sztucznego chroni elektryczny styk głównego narzędzia. Zdejmij kapturek ochronny i załóż czubek, wciskając go delikatnie na urządzenie. Użyj do tego celu systemu prowadzącego, który znajduje się na końcu urządzenia. 1. Naciśnij włącznik urządzenia ( pozycja ON). Zabłyśnie białe światełko i nawet jeśli grot jest zimny, można rozpocząć lutowanie. 2. Aby rozgrzać grot urządzenia przyciśnij go delikatnie do przedmiotu do obróbki, tak aby oba styki miały z nim dobry kontakt musisz już tylko dodać cynę. Jeśli styki zostały właściwie umiejscowione, zapali się czerwona kontrolka na czubku zostanie bezpośrednio wytworzone ciepło, które jest wymagane do roztopienia cyny i uformowania doskonałej spoiny. Ostrzeżenie: Nie przyciskać zbyt mocno lutownicy/ grotu. Zbyt mocny nacisk nie poprawi jakości lutowania niebezpieczeństwo złamania grotu. Kiedy urządzenie nie osiągnie właściwej temperatury, oznacza to że oba styki nie mają bezpośredniego kontaktu z przedmiotem obróbki. Przystaw ponownie lutownicę i zadbaj o właściwy kontakt obu czubków.

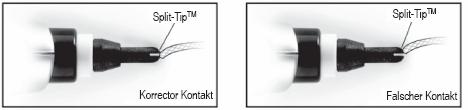

4 3. Po wykonaniu spoiny odstaw lutownicę od przedmiotu obróbki. Zależnie od czasu użycia, grot lutownicy powinien się w ciągu kilku sekund ochłodzić do bezpiecznej temperatury. Twoja lutownica Cold-Heat TM sygnalizującą gotowość do pracy. jest wyposażona w białą diodę oraz czerwoną diodę, Biała dioda Czerwona dioda Oznacza: zgaszona zgaszona Urządzenie jest wyłączone. Nie płynie prąd elektryczny. zapalona zgaszona Urządzenie jest gotowe do pracy. Jednakże grot jest jeszcze zimny zapalona zapalona Urządzenie lutuje. Grot jest gorący. Sposób lutowania Jest kilka wskazówek dotyczących używania twojej lutownicy Cold Heat TM. Jeśli dostosujesz się do nich, polepszysz jakość wykonywanych tym urządzeniem czynności związanych lutowaniem: Im mniejszy lut łączący, tym szybciej może zostać rozgrzany przez grot. W przypadku małych lutów nie wymaga się długotrwałego dostarczania ciepła w przypadku dużych należy tak postąpić. Jeśli masz problemy z bezpośrednim przytknięciem elektrod Split-Tip TM do przedmiotu obróbki, nachyl grot tak, aby dotykał przedmiotu obróbki pod kątem. Czerwona dioda zapali się, jak tylko grot będzie miał prawidłowy kontakt z przedmiotem. Nie zaszkodzi poćwiczyć nieco przed pierwszym praktycznym użyciem lutownicy. Nie zapomnij: Używanie twojej lutownicy Cold Heat TM nie wymaga użycia siły delikatne lutowanie zwiększa czas sprawności grotu i zwiększa jakość lutowanego złącza. Doświadczonego użytkownika poznaje się po tym, że nie używa cynowania w nadmiernej ilości i nie moczy go. Styki grotu mogą zostać zastosowane również do lutowania z knotem. Urządzenie nadaje się do stosowania amatorskiego jak także (w granicznym przypadku) do użytku profesjonalnego w obszarze elektryki związanej ze średniej wielkości przedmiotami jak np. okablowanie, małe naprawy biżuterii lub większe płyty okablowane i przedmioty. Nie polecamy stosowania urządzenia do lutowania czułych na temperaturę lub bardzo małych części elektronicznych. W razie wątpliwości, sprawdź przed lutowaniem techniczną specyfikację przedmiotu. W przypadku lutowania części elektronicznych, w których powstały ich złącza, nie dotykaj nigdy dwóch lub większej ilości złączy leżącymi naprzeciwko stykami Split-Tip TM może to doprowadzić do wyładowania w części elektronicznej i trwale uszkodzić urządzenie. Może się zdarzyć, że kawałek cyny przylepi się między elektrodami Split- Tip TM - naturalnie przy kolejnym lutowaniu wytopi się ona; jeśli tak się nie stanie, wyłącz sprzęt i użyj wąskiego przedmiotu wykonanego z nieprzewodzącego materiału, aby usunąć ostrożnie kawałek cyny. Usuń ostrożnie pozostałe metaliczne części, które odłożyły się w zagłębieniu między

5 stykami, ponieważ mogą one przez to ulec nagrzaniu. Przy wykonywaniu powyższych czynności upewnij się, że urządzenie jest wyłączone. Wyłącz urządzenie, jeśli nie jest używane. Niepotrzebna eksploatacja białej kontrolki zmniejsza czas życia baterii. Zalecamy wymianę baterii najpóźniej po wykonaniu około 750 lutów ( lub zależnie od wydajności urządzenia). Środki bezpieczeństwa Trzymać urządzenie z daleka od dzieci Temperatura na grocie wzrasta bardzo szybko podczas długotrwałego kontaktu z przedmiotem obróbki może to doprowadzić do uszkodzenia. Nie przytrzymuj grotu na przedmiocie obróbki dłużej niż przez kilka sekund. Może to doprowadzić do pojawienia się nadmiernej ilości dymu, który roztopi topnik w stopie lutowniczym- jest kolejna oznaka tego, iż temperatura na grotach jest zbyt wysoka. Dotykanie styków lutownicy w stanie czynnym (wskazuje go czerwona zapalona dioda) jest niedozwolone. Pozwól stykom lutownicy ostygnąć, zanim je chwycisz. Upewnij się, że styki są zimne, zanim nałożysz kapturek ochronny. W celu przechowania urządzenia wyłącz je, załóż kapturek ochronny na urządzenie i włóż je do skrzynki do przechowywania. Włączenie przez nieuwagę może doprowadzić do tego, że urządzenie w niezamierzony sposób osiągnie niebezpieczną temperaturę. Grot typu Split-Tip TM jest czuły na dotyk. Używaj go ostrożnie i nie naciskaj bez potrzeby. Nie przechowuj lutownicy Cold Heat TM w miejscach, które są narażone na wpływ zbyt wysokiej temperatury; może to uszkodzić baterie oraz części elektryczne. W przypadku usterek nie próbuj sam naprawiać lutownicy Cold Heat TM. Doprowadzi to do niepożądanego wygaśnięcia gwarancji. Dym z topnika, który powstaje przy lutowaniu/dolutowaniu, może być niebezpieczny, jeśli zostają użyte materiały wykonane z ołowiu. Powstające w procesie lutowania/ dolutowania substancje chemiczne, mogą powodować raka, są przyczyną wad wrodzonych oraz innych szkód w procesie reprodukcji. Dbaj o prawidłowe wywietrzenie/przewietrzenie miejsca gdzie lutowałeś; Ostrożność i zdrowy rozsądek są podstawowymi warunkami lutowania. Poducz się w kwestii w technik lutowania. Nie używaj lutownicy Cold Heat TM w pobliżu materiałów łatwopalnych i wybuchowych.
