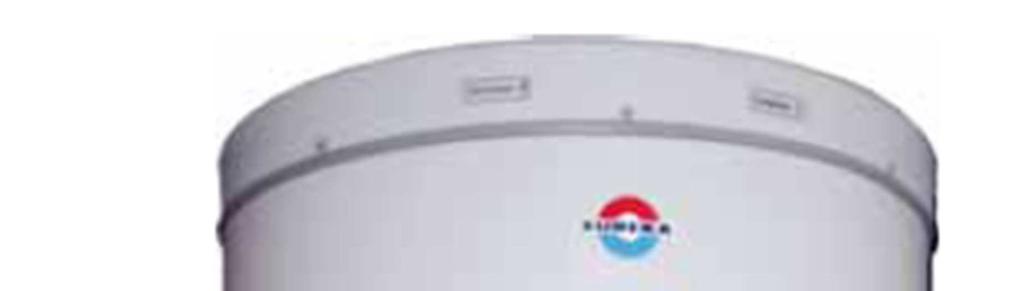

1 The Eureka- Permanent Transfer System The Eureka- Permanent Transfer System dalej nazywanym PTS, jest sposobem do odzysku ciepła odpadowego z instalacji chłodniczej w celu produkcji ciepłej wody użytkowej. Wykorzystywane tu ciepło w standardowych układach chłodniczych musi być odprowadzane z systemu kosztem dodatkowo włożonej energii. Odzysk ciepła z PTS pozwala na zminimalizowanie kosztów wytwarzania ciepłej wody użytkowej lub całkowitego jego wyeliminowania, a nakład inwestycyjny zwraca się podczas użytkowania systemu. Uniwersalne zastosowanie Odzysk ciepła Eureka PTS znalazł wszechstronne zastosowanie w supermarketach, sklepach, piekarniach, hotelach, restauracjach, wytwórniach żywności oraz w miejscach, w których istnieją instalacje chłodnicze od 1kW do 400kW. Ciepła woda 50 C-60 C Odzysk ciepła Eureka PTS wykorzystuje ciepło odpadowe z instalacji chłodniczej do uzyskania ciepłej wody użytkowej o wymaganej temperaturze 50 C-60 C, która jest o około 7 C wyższa od temperatury skraplania. Ciepła woda jest zawsze dostępna podczas pracy instalacji chłodniczej. W praktyce 100% ciepła skraplania może być odzyskana. Zasobnik na wodę Zoptymalizowany system odzysku ciepła odpadowego z instalacji chłodniczych Gorąca woda przechowywana jest w izolowanym zasobniku. Izolacja wykonana jest z poliuretanu lub innej pianki wypełniającej płaszcz zasobnika. W ten sposób czas przechowywania gorącej wody może być zmaksymalizowany bez znaczących strat temperatury.

2 Wnętrze zasobnika pokryte jest 2warstwami szklanej emalii oraz posiada anodę magnezową w celu ochrony przed korozją. Zasobnik jest także wyposażony w posiadającą certyfikat TUV jednostkę monitorującą efektywność systemu ochrony przed korozją. System ten umożliwia bezawaryjne wykorzystanie zasobnika przez założony okres żywotności. Unikalna konstrukcja Eureka Projekt konstrukcji PTS do odzysku ciepła Eureka poparty jest wieloletnim doświadczeniem. Działa automatycznie bez konieczności montowania pomp. Dzięki unikalnej budowie Eureka, każda molekuła wody przepływa przez wymiennik ciepła tylko raz przez określony czas jednej minuty. Czas kontaktu wody z wymiennikiem jest więc zbyt krótki na znaczące odkładanie się kamienia. W skrajnym przypadku, kiedy nastąpi zakamienienie, wymiennik może być łatwo wyczyszczony poprzez zapewnione specjalne połączenia. Nie jest konieczne odłączanie wody ani obiegu czynnika. 5 lat gwarancji Odzysk ciepła Eureka jest tak zaprojektowany, że praktycznie wszystkie możliwe formy korodowania zostały wyeliminowane. Na podstawie udowodnionej długiej żywotności jednostki, Eureka daje 5 letnią gwarancję na zasobnik, wszystkie inne elementy układu podlegają 2 letniej gwarancji.

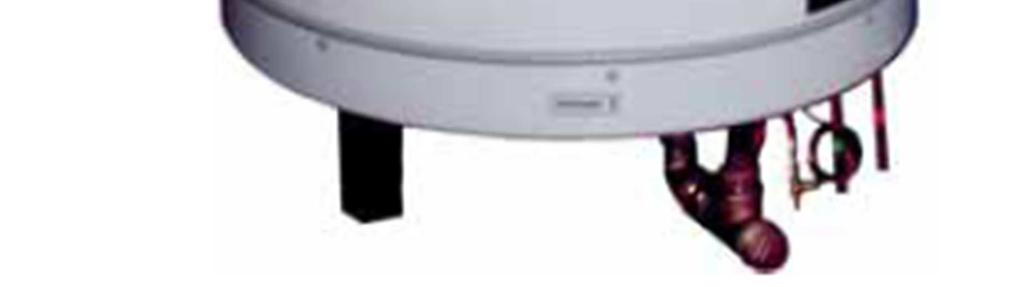

3 ZASADA DZIAŁANIA PTS EUREKA System Permanentnego odzysku ciepła Eureka znacząco różni się od innych znanych systemów odzysku ciepła zarówno w budowie jak i działaniu. Przyłącze zimnej wody znajduje się w dolnej części zasobnika. Gdy tylko instalacja chłodnicza zostaje włączona, zimna woda z dołu zasobnika wpływa do wewnętrznej rurki przewodu wymiennika ciepła o podwójnej ściance. Przepływając w przeciwprądzie z czynnikiem ziębniczym, znajdującym się w zewnętrznej części wymiennika, podnosi swoją temperaturę. Czynnik ziębniczy ulega całkowitemu skropleniu. Woda uzyskuje temperaturę wyższą średnio o 7 C od temperatury skraplania czynnika ziębniczego, poprzez wykorzystanie właściwości termodynamicznych i kontakt z przegrzanymi parami ziębnika oraz wprowadzona jest do górnej części zasobnika. Gorąca woda nie miesza się w zasobniku z zimną. Dlatego użytkownik ma zagwarantowane dostarczenie wody użytkowej o odpowiedniej temperaturze 55 C zaraz po kilku minutach od startu pracy instalacji chłodniczej. System PTS dochładza ziębnik co wpływa na efektywniejszą pracę instalacji chłodniczej. Pozwala też na czasowe podwyższenie ciśnienia skraplania (nie wpływając na wymagana wydajność chłodniczą- dodatkowe dochłodzenie) w celu zabicia bakterii Legionella. Jedną z najważniejszych cech PTS jest umiejscowienie wymiennika ciepła. Wymiennik znajduje się pod płaszczem izolacji i jest spiralnie owinięty wokół zasobnika, ale równocześnie nie ma z nim kontaktu. Nawet, gdy nie ma rozbioru ciepłej wody, wymiennik pracuje i jest stale napełniany zimną wodą z dołu zasobinka, do czasu kiedy cały zasobnik napełni się gorącą wodą. Warstwy zimnej i gorącej wody nie mieszają się ze sobą w zasobniku. Kiedy gorąca warstwa osiągnie dolny poziom zasobnika, czynnik ziębniczy jest przekierowany bezpośrednio na skraplacz poprzez obejście zalecane przez Eureka. OBIEG BEZPIECZEŃSTWA Wszystkie wymienniki ciepła posiadają obieg bezpieczeństwa, w którym znajduje się ostrosłupowy przewód wraz z czujnikiem wycieku. Dzięki temu specjalnemu rozwiązaniu całe ciepło odpadowe może zostać wykorzystane na

4 podgrzanie wody. Wszystkie wymienniki ciepła są zatwierdzone przez TUV oraz zarejestrowane i monitorowane przez DVGW (German Association of Gas and Water Engineers). Oznaczenie testu: DIN-DVGW NW 9401 AR 3328 Wszystkie wymienniki produkowane są w standardzie z wysokojakościowej miedzi i mogą pracować z czynnikami ziębniczymi: R134a, R404A, R407C, R410A, R507, R22. Niklowanie jest dodatkową opcją dla specjalnych zastosowań. WYMIENNIKI CIEPŁA NA JEDNOSTKĘ PTS Każda jednostka może być wyposażona w kilka wymienników ciepła. Wysokości wymienników podane są w tabeli 3 wraz z maksymalną dozwoloną wysokością wymiennika do wybranego modelu PTS (tabela 1). ZASOBNIKI NA WODĘ Modele do odzysku ciepła: PTS 300, PTS 450 oraz PTS 500 posiadają zasobniki na wodę odpowiednio o pojemności 300, 450, 500 litrów. Pojemność zasobników może być zwiększona poprzez podłączenie równolegle dodatkowego zasobnika na wodę o takiej samej pojemności. Przy największych wydajnościach chłodniczych można zdecydować się na model wariantowy PTE, który posiada jednostkę składającą się jedynie z wymienników ciepła. Jednostka PTE jest podłączona równolegle z zasobnikiem na wodę dobranym na odpowiednią pojemność korespondującą z wydajnością wymiennika. Wszystkie zasobniki produkowane są ze stali. Zasobnik do 2000litrów włącznie pokryte są podwójną warstwą emalii szklanej. Zasobniki powyżej 2000litrów pokryte są materiałem Rexit. Wszystkie zasobniki przeznaczone są do przechowywania wody pitnej i spełniają wymagania TUV dotyczące urządzeń antykorozyjnych. WIELE NAGRÓD. WYJĄTKOWA JAKOŚĆ. Od roku 1980, odzysk ciepła Eureka otrzymał wiele nagród i wyróżnień w kategoriach oszczędności energii, efektywności i produktu przyjaznemu środowisku. PTS wyróżniony został między innymi przez: German Agriculture Association (DLG), Department of Energy w Bern, Szwajcaria, The German Institute of Refrigeration Engineers (VDKF), Eastern Electricity (Wielka Brytania).

5 WADA PTS Wyjątkowa zasada działania systemu odzysku ciepła PTS różni go od innych znanych sposobów odzysku ciepła a tym bardziej od konwencjonalnych podgrzewaczy wody. Nie da się jej więc bezpośrednio porównać, a przy pierwszym kontakcie jest często niezrozumiała dla użytkownika. Jedyną wadą odzysku ciepła jest jego początkowy koszt inwestycyjny, który jest jednak w pełni zwrócony w trakcie użytkowania jednostki. Tysiące urządzeń Eureka działających w Europie, dały podstawę do sporządzenia kalkulacji, których wynikiem jest stwierdzenie: Nie jest znany inny system odzysku ciepła, który potrafi zaoszczędzić więcej energii niż Eureka PTS ZAWARTOŚĆ ZESTAWU Odzysk ciepła PTS jest dostarczany wraz z izolacją, termometrem, wymiennikiem ciepła wraz z Zintegrowaną Jednostką Kontrolną, która monitoruje zarówno obieg bezpieczeństwa wymiennika ciepła jak i system ochrony antykorozyjnej. Jednostka jest dostarczona gotowa do instalacji. Jednostka spełnia niemieckie prawo i normy dotyczących podgrzewania wody pitnej: 31 LMBG, DIN 4753, DIN 1988 KONTAKT

6 TABELA 1 Dane Techniczne PTS Model PTS Zbiornik na wodę Wysokośc H Średnica włączając izolacje Średnica bez izolacji Masa Maksymalna wysokość instalacji wymienników ciepła Podłączenie zimnej wody. Połączenie męskie BSP Podłączenie wody gorącej. Połączenie męskie BSP Podłączenie BSP pod termometr 0-120'C (poz 6) Odpowietrzenie. Połączenie męskie BSP (poz. 4) Podłączenie drugiego obiegu cyrkulacyjnego (poz. 5a/5b) Anoda. Długość/Średnica (poz. 7a, 7b, 7c) litry mm mm kg mm mm inch inch inch inch inch mm mm mm inch ich mm litr bar ºC PTS /4 (1) 1 1/4 (1) 3./4 3./8 1./2 (5a) 450/33 (7c) / PTS /4 (1) 1 1/4 (1) 3./4 3./8 1./2 (5a) 700/33 (7c) / PTS /4 (1) 1 1/4 (1) 3./4 3./8 1./2 (5a) 700/33 (7c) / PTE (3*) 3 (3*).- 3./ Uchwyt (poz.10) Poz 11 Miejsce na termostat, średnica 10mm. (poz 9) Podłączenie pod grzałkę elektryczną. (poz.9) Poz 8a Objętość ogrzewana grzałką elektryczną Mksymalne ciśnienie robocze Maksymalna temperatura robocza TABELA 2 Zbiorniki Wody (Zwiększenie pojemności Zbiornika Wody) WLT /4 (1) 1 1/4 (2) 3./4.- 1./2 (5a) 450/33(7c) / WLT /4 (1) 1 1/4 (2) 3./4.- 1./2 (5a) 700/33(7c) / WLT /4 (1) 1 1/4 (2) 3./4.- 1./2 (5a) 700/33(7c) / WLT (1) 2 (2) 3./4.- 3./4 (5b) 700/33(7a) / WLT (1) 2 1/4 (2) 3./4.- 3./4 (5b) 700/ / WLT (1) 2 (2) 3./4.- 3./4 (5b) 700/ / WLT (1) 2 1/4 (2) 3./4.- 3./4 (5b) 700/ / WLT /2 (1) 2 1/2 (2) (5b) WLT /2 (1) 2 1/2 (2) (5b) WLT (1) 3 (2) (5b) TABELA 3 Wymienniki ciepła dla PTS i PTE Model Wydajność Zainstalo znamionowa +/- wana 5% wysokość Waga Podłącze nie ziębnika Maksymalne dopuszczalne ciśnienie roboczestrona wody Maksymalna dopuszczona temperatura roboczastrona wody Maksymalne dopuszczalne ciśnienie roboczestrona ziębnika Maksymalna dopuszczalna temperatura roboczastrona ziębnika kw mm kg mm bar ºC bar ºC B x C x CX x DX x DX x E*** x PAR Wydajność może być zwiększona do 400kW poprzez połączenie równoległe wymienników. Szczegóły zostaną wysłane na zapytanie.
