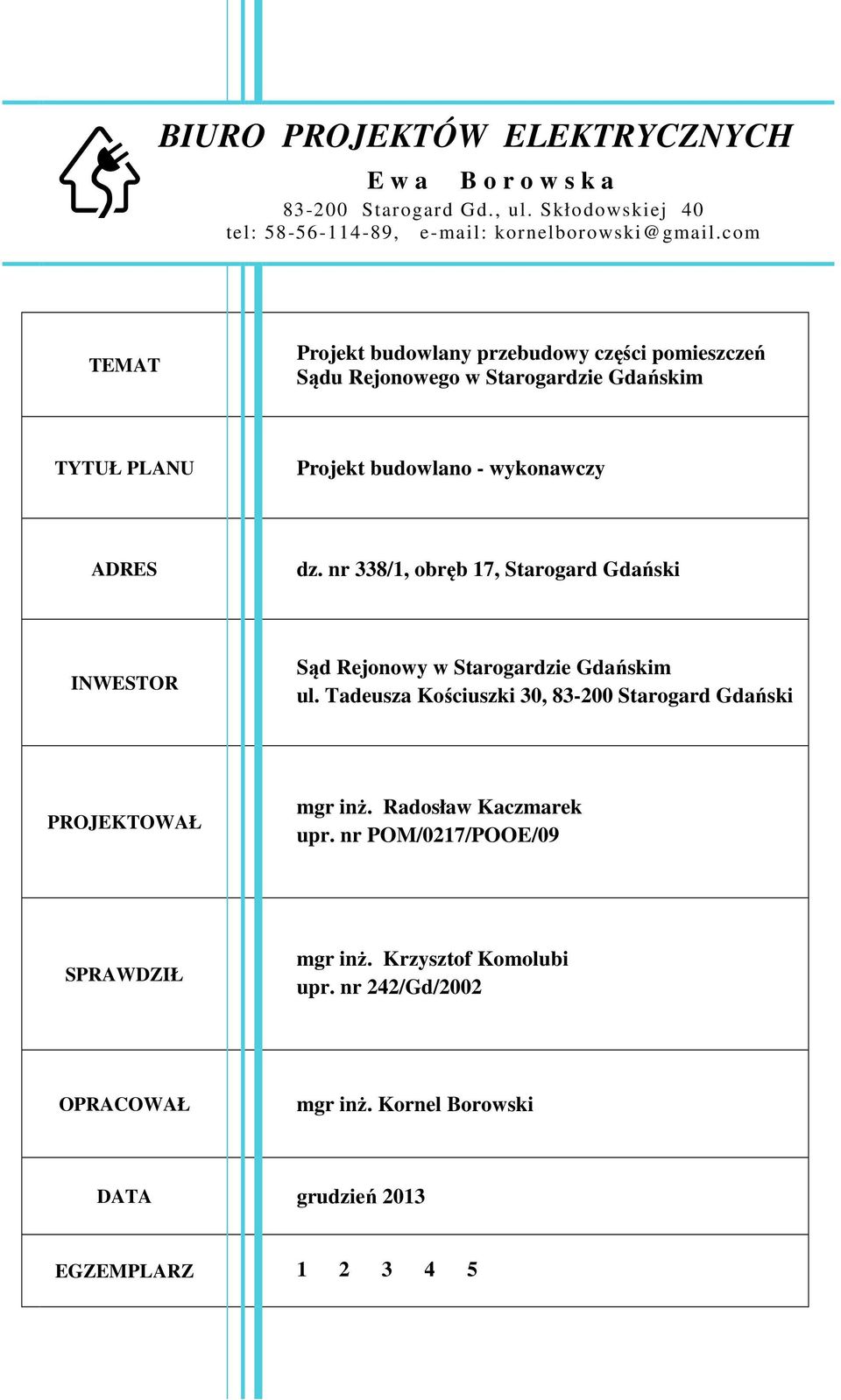

1 BIURO PROJEKTÓW ELEKTRYCZNYCH E w a B o r o w s k a Starogard Gd., ul. Skłodowskiej 40 tel: , kornelborowski@gmail.com 1 STRONA TYTUŁOWA TEMAT Projekt budowlany przebudowy części pomieszczeń Sądu Rejonowego w Starogardzie Gdańskim TYTUŁ PLANU Projekt budowlano - wykonawczy ADRES dz. nr 338/1, obręb 17, Starogard Gdański INWESTOR Sąd Rejonowy w Starogardzie Gdańskim ul. Tadeusza Kościuszki 30, Starogard Gdański PROJEKTOWAŁ mgr inż. Radosław Kaczmarek upr. nr POM/0217/POOE/09 SPRAWDZIŁ mgr inż. Krzysztof Komolubi upr. nr 242/Gd/2002 OPRACOWAŁ mgr inż. Kornel Borowski DATA grudzień 2013 EGZEMPLARZ

2 2 SPIS TREŚCI 1 STRONA TYTUŁOWA SPIS TREŚCI OPIS TECHNICZNY PODSTAWA OPRACOWANIA ZAKRES OPRACOWANIA CHARAKTERYSTYKA OBIEKTU TABLICE ROZDZIELCZE WEWNĘTRZNE LINIE ZASILAJĄCE INSTALACJA OŚWIETLENIOWA INSTALACJA GNIAZD WTYCZKOWYCH ZASILANIE POZOSTAŁYCH URZĄDZEŃ SYSTEM KONTROLI DOSTĘPU SYSTEM ALARMU POŻAROWEGO INSTALACJA PRZECIWPRZEPIĘCIOWA INSTALACJA OCHRONY OD PORAŻEŃ ELEKTRYCZNYCH POŁĄCZENIA WYRÓWNAWCZE OBLICZENIA TECHNICZNE ZAPOTRZEBOWANIE MOCY DOBÓR ZABEZPIECZEŃ DLA POSZCZEGÓLNYCH OBWODÓW OBLICZANIE SKUTECZNOŚCI OCHRONY OD PORAŻEŃ OBLICZENIE SPADKÓW NAPIĘCIA OŚWIADCZENIA I UPRAWNIENIA PLAN BIOZ STRONA TYTUŁOWA PLANU BIOZ INFORMACJE DO SPORZĄDZENIA PLANU BIOZ ZAŁĄCZNIKI, RYSUNKI I SCHEMATY str. 2

3 3 OPIS TECHNICZNY 3.1 PODSTAWA OPRACOWANIA Niniejszy projekt opracowano na podstawie : projektu architektonicznego; obowiązujących przepisów i norm z zakresu instalacji i urządzeń elektrycznych; danych katalogowych urządzeń i aparatów elektrycznych; wytycznych dostarczonych przez inwestora ustaleń z inwestorem. 3.2 ZAKRES OPRACOWANIA Niniejszy projekt instalacji elektrycznej obejmuje wykonanie : tablicy rozdzielczej; instalacji oświetleniowej; instalacji gniazd wtyczkowych 1 fazowych; instalacji wewnętrznych linii zasilających; instalacji systemu kontroli dostępu; instalacji UPS a instalacji systemu sygnalizacji pożaru; instalacji ochrony od porażeń prądem elektrycznym. 3.3 CHARAKTERYSTYKA OBIEKTU Tematem opracowania jest pomieszczenie biurowe w budynku sądu rejonowego, którego inwestorem jest: Sąd Rejonowy w Starogardzie Gdańskim, ul. Tadeusza Kościuszki 30, Starogard Gdański. Pomieszczenie podlega adaptacji na potrzeby str. 3

4 pomieszczenia serwerowni. W skład opracowania wchodzi również pomieszczenie toalety oraz szatni, w których nowe instalacje elektryczne zasilane będą z istniejących obwodów. 3.4 TABLICE ROZDZIELCZE Tablicę rozdzielczą energii elektrycznej zaprojektowano jako zamkniętą na ścianie budynku z drzwiczkami zamykanymi na zatrzask lub klucz. Tablicę rozdzielczą zainstalować w odpowiednim miejscu, zgodnie z planem instalacji elektrycznej. Zasilanie tablicy rozdzielczej wykonać dwoma kablami YKY 5x16 mm 2. Pierwszy z kabli doprowadzić z tablicy głównej budynku zabezpieczając go rozłącznikiem bezpiecznikowym 3x63A. Drugi z kabli zasilających doprowadzić do piwnicy, a zapas zwinąć i zabezpieczyć z przeznaczeniem do podłączenia agregatu prądotwórczego montowanego w przyszłości na zewnątrz budynku. W okolicy tablicy rozdzielczej TR1 przewidzieć miejsce na montaż Tablicę rozdzielczą wyposażyć w następujące aparaty : rozłącznik izolacyjny główny FR303 z umieszczonym napisem na zewnątrz rozdzielni GŁÓWNY WYŁĄCZNIK PRĄDU; ochronniki przepięć typu ON304 B+C (typ 1+2); wyłączniki przeciwporażeniowe, różnicowoprądowe typu P300; wyłączniki nadprądowe, samoczynne typu S300. Ponadto tablicę należy wyposażyć dodatkowo w szynę zaciskową ochronną PE (protective earth) i izolowaną szynę zaciskową N (neutral). Parametry zastosowanych urządzeń oraz sposób połączenia podano na załączonych rysunkach i schematach. 3.5 WEWNĘTRZNE LINIE ZASILAJĄCE Wewnętrzne linie zasilające prowadzić od piwnicy na pierwsze piętro w przepustach pionowych. Kable prowadzone po ścianie układać w zamkniętych korytach montowanych do ściany. W miejscach przepustów przez stropy stosować rury ochronne uszczelniane obustronnie. Zapas kabla do agregatu zwinąć i zabezpieczyć na ścianie piwnicy w celu str. 4

5 przyszłościowego podłączenia do agregatu prądotwórczego zlokalizowanego na zewnętrz budynku. Szczegóły oraz trasa WLZ na załączonych rysunkach i schematach. 3.6 INSTALACJA OŚWIETLENIOWA Ilości i mocy opraw oświetleniowych dobrano tak, aby natężenie oświetlenia dla poszczególnych pomieszczeń było zgodne z wymaganiami PN-EN :2012 i oczekiwaniem użytkownika jak również z wystrojem poszczególnych pomieszczeń. Instalację oświetleniową wykonać przewodem YDY lub YDYp 3 i 4x1,5 mm 2. W przestrzeniach między sufitowych, w przypadku zastosowania sufitów podwieszanych, w przestrzeniach ocieplenia ścian oraz w pustych ścianach działowych zastosować rurki osłonowe typu Peschla. Przewody zasilające instalację oświetleniową stosować na napięcie izolacji 750 V. Załączanie lamp odbywać się będzie wyłącznikami klawiszowymi jedno i dwu biegunowymi zainstalowanymi w poszczególnych pomieszczeniach na wysokości 1,4 m od posadzki. W pomieszczeniach o zwiększonej wilgotności jak piwnice, toalety czy łazienki stosować oprawy i osprzęt o stopniu ochrony IP44. Rozmieszczenie opraw traktować jako propozycję, natomiast docelowy montaż uzgodnić z inwestorem. Szczegóły z opisem pokazano na załączonych rysunkach i schematach instalacji elektrycznej. 3.7 INSTALACJA GNIAZD WTYCZKOWYCH Instalację gniazd wtyczkowych 230 V wykonać przewodem YDY lub YDYp 3 x 2,5 mm 2 pod tynkiem. Przewody stosować na napięciu izolacji 750 V. Obwody do gniazd wtyczkowych zasilić poprzez wyłącznik przeciwporażeniowy, różnicowo-prądowy o czułości członu różnicowego I N = 30 ma. Na schematach gniazda oznaczone literą K symbolizują gniazda wtyczkowe komputerowe czerwone z blokadą uniemożliwiające podłączenie urządzeń wtyczkowych bez specjalnego klucza. Szczegóły na załączonych rysunkach i schematach instalacji elektrycznej. str. 5

6 3.8 ZASILANIE POZOSTAŁYCH URZĄDZEŃ Zasilanie klimatyzatora wykonać przewodem YDY lub YDYp 3x2,5mm 2 oraz zabezpieczyć wyłącznikiem nadprądowym typu S300 o prądzie znamionowym 16A oraz charakterystyce typu B. Zapas przewodu zakończyć zamykaną puszką instalacyjną a końce przewodu zaizolować. 3.9 SYSTEM KONTROLI DOSTĘPU Dostęp do pomieszczenia serwerowni powinny mieć tylko osoby upoważnione przez posiadanie karty zbliżeniowej / magnetycznej lub kodu dostępu. Przy wejściu do pomieszczenia serwerowni zainstalować kontroler dostępu (klawiatura numeryczna z czytnikiem kart). W drzwiach zainstalować elektrozaczep sterowany z Centrali Kontroli Dostępu (CKD). W CKD zainstalować moduł sterowania systemy kontroli dostępu wraz z niezbędnym zasilaczem prądu stałego. Elektrozaczep zasilić przewodem YLY 2x2,5mm 2. Do połączenia pomiędzy CKD i kontrolera dostępu wykorzystać YTKSY 4x2x0,5mm 2. Zasilanie do CKD doprowadzić z TR1 przewodem YDY 3x1,5mm SYSTEM ALARMU POŻAROWEGO W pomieszczeniu serwerowni oraz szatni należy zainstalować na suficie adresowalne czujki dymu. W Centrali Sygnalizacji Pożaru (CSP) zainstalować jednostkę centralno-sterującą wyposażoną w odpowiedni zasilacz prądu stałego i baterię pozwalającą na działanie systemu po zaniku napięcia podstawowego. Na zewnątrz pomieszczenia szatni w korytarzu należy zainstalować sygnalizator akustyczno optyczny. Połączenia między urządzeniami systemu sygnalizacji pożaru a jednostką centralną wykkonać przewodem YnTKSY 3x2x0,5mm 2. Zasilanie do CSP doprowadzić z RG z przed głównego przeciwpożarowego wyłącznika prądu przewodem HDGs 3x2,5mm INSTALACJA PRZECIWPRZEPIĘCIOWA W rozdzielnicy TR1 należy zainstalować ogranicznik przepięć typu ON304 B+C (typ 1+2) lub podobny o zgodnych lub lepszych parametrach. Ogranicznik montować dla 3 faz oraz przewodu neutralnego N. Wyjście uziemiające ogranicznika podłączyć do wspólnej szyny PE rozdzielnicy. str. 6

7 Ogranicznik musi spełniać nasypujące parametry: Iimp = 8kA In = 15kA Imax = 60 ka Up = 1,2kV Ogranicznik zabezpieczyć wyłącznikiem nadprądowym typu S314 o prądzie znamionowym 40A i charakterystyce C. Ogranicznik podłączyć przez rozłącznik bezpiecznikowy typu FR304 40A pozwalający na odłączenie ograniczników w czasie pomiarów rezystancji izolacji. Szczegóły na załączonych rysunkach i schematach instalacji elektrycznej INSTALACJA OCHRONY OD PORAŻEŃ ELEKTRYCZNYCH Jako dodatkowy system ochrony od porażeń elektrycznych zastosować szybkie samoczynne wyłączenie zasilania zrealizowane przez zastosowanie samoczynnych wyłączników nadmiarowo-prądowych oraz wyłączników przeciwporażeniowych, różnicowoprądowych. Całą instalację w budynku wykonać w układzie TN S. Dla obwodów 3 fazowych stosować przewody pięciożyłowe, a dla obwodów 1 fazowych trójżyłowe z odrębnym przewodem neutralnym N i ochronnym PE, do którego należy przyłączyć styki ochronne wszystkich gniazd wtyczkowych, a także przewodzące części osprzętu oświetleniowego POŁĄCZENIA WYRÓWNAWCZE W pomieszczeniu sererowni projektuje się instalację głównej szyny wyrównawczej (GSW) w miejscu wprowadzenia przewodów zasilających. Do GSW należy podłączyć wszystkie części przewodzące instalacji wodociągowej, kanalizacyjnej, grzewczej oraz pozostałych instalacji pomieszczenia w tym również podłogi antystatycznej. Podłączenia do GSW urządzeń wykonać przewodami w izolacji żółto-zielonej LgY 4mm 2. Główną str. 7

8 tablice rozdzielczą połączyć z GWS za pomocą przewodu o izolacji żółto-zielonej. Uziemienie GSW zapewnić poprzez połączenie jej z uziomem fundamentowym budynku. Połączenia wyrównawcze miejscowe wykonywać w miejscach szczególnego zagorzenia takich jak łazienki oraz pomieszczenia o zwiększonej wilgotności. Do miejscowych szyn wyrównawczych (MSW) podłączyć wszystkie części przewodzące takie jak metalowe obudowy, rury wodociągowe, rury klimatyzacyjne, metalowe elementy armatury oraz pozostałe części wyposażenia sanitarnego wykonanego elementów przewodzących. 4 OBLICZENIA TECHNICZNE 4.1 ZAPOTRZEBOWANIE MOCY W niniejszym opracowaniu do obliczeń aparatów zabezpieczających i przewodów zasilających przyjęto następujące parametry urządzeń dostarczone przez inwestora : moc i ilość opraw oświetleniowych wg stanu zaprojektowanego, moc na jedną oprawę typową ( jeżeli nie podano typu) 230V 0,1 kw, moc na jedno gniazdo wtyczkowe 230 V - 0,2 kw jeżeli nie podano, uśredniony współczynnik jednoczesności 0,6 4.2 DOBÓR ZABEZPIECZEŃ DLA POSZCZEGÓLNYCH OBWODÓW Prąd znamionowy zabezpieczeń dobrano według wzorów: dla obwodów jednofazowych I = P U cos str. 8

9 dla obwodów trójfazowych P I = 3U cos Prąd - obciążalności długotrwałej przewodu (podany w PN-IEC :2001) powinien być nie mniejszy od prądu obliczonego wyżej. Prąd powinien przy przeciążeniach spełniać warunek: 1,45 xi > I gdzie: - prąd zadziałania urządzenia zabezpieczającego wzięty z charakterystyki czasowo - prądowej ( po upływie 1 godziny); - obciążalności długotrwałej przewodu 4.3 OBLICZANIE SKUTECZNOŚCI OCHRONY OD PORAŻEŃ Dostateczne szybkie wyłączenie napięcia nastąpi w przypadku spełnienia zależności przedstawionej poniżej: >! gdzie: - napięcie znamionowe względem ziemi; - impedancja pętli zwarciowej obwodu obejmująca źródło zasilania i przewód ochronny od miejsca zwarcia do źródła zasilania! - prąd powodujący samoczynne zadziałanie zabezpieczenia w czasie 0,4 s określony na podstawie charakterystyki czasowo-prądowej zależny od prądu znamionowego zabezpieczenia w amperach. str. 9

10 4.4 OBLICZENIE SPADKÓW NAPIĘCIA Obliczenie spadków napięcia na liniach zasilających poszczególne odbiory energii elektrycznej dokonano zgodnie ze wzorem : dla obwodów jednofazowych dla obwodów trójfazowych gdzie : prąd obciążenia & - długość obwodu + - przekrój przewodu % = 200 & '() * + % = & '() * + γ - przewodność właściwa materiału żyły przewodu str. 10

11 5 Oświadczenia i uprawnienia Radosław Kaczmarek ul. Opaczewska 42/ Warszawa upr. nr POM/0217/POOE/09 Gdańsk OŚWIADCZENIE Stosownie do art. 20 ust. 4 ustawy- Prawo budowlane ( tekst jednolity Dz.U. z 2003 r. Nr 207, poz z późniejszymi zmianami), jako autor projektu budowlanego instalacji elektrycznej pomieszczenia serwerowni zlokalizowanego w budynku Sądu Rejonowego na dz. nr 338/1, obręb 17, Starogard Gdański, oświadczam, że w/w projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. pieczęć i podpis str. 11

12 str. 12

13 str. 13

14 Krzysztof Komolubi ul. B. Prusa Kartuzy upr. nr 242/Gd/2002 Gdańsk OŚWIADCZENIE Stosownie do art. 20 ust. 4 ustawy- Prawo budowlane ( tekst jednolity Dz.U. z 2003 r. Nr 207, poz z późniejszymi zmianami), jako sprawdzający projekt budowlany instalacji elektrycznej pomieszczenia serwerowni zlokalizowanego w budynku Sądu Rejonowego na dz. nr 338/1, obręb 17, Starogard Gdański, oświadczam, że w/w projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. pieczęć i podpis str. 14

15 str. 15

16 str. 16

17 6 PLAN BIOZ 6.1 STRONA TYTUŁOWA PLANU BIOZ OBIEKT: POMIESZCZENIE SERWEROWNI W BUDYNKU SĄDU REJONOWEGO ADRES ZADANIA: dz. nr 338/1, obręb 17, Starogard Gdański INWESTOR: Sąd Rejonowy w Starogardzie Gdańskim ul. Tadeusza Kościuszki 30, Starogard Gdański PROJEKTOWAŁ : mgr inż. Radosław Kaczmarek upr. nr POM/0217/POOE/09 SPRAWDZIŁ : mgr inż. Krzysztof Komolubi upr. nr 242/Gd/2002 OPRACOWAŁ: mgr inż. Kornel Borowski str. 17

18 6.2 INFORMACJE DO SPORZĄDZENIA PLANU BIOZ Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003r. Dz. U. nr 120 w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia poniżej wymienia się informacje dotyczące zagrożeń, które mogą wystąpić przy prowadzeniu prac wykonawczych związanych z budową instalacji elektrycznej wewnętrznej dla istniejącego pomieszczenia biurowego adaptowanego na serwerownię w budynku Sądu rejonowego zlokalizowanego na dz. nr 338/1, obręb 17, Starogard Gdański. 2 pkt. 3 w/w Rozporządzenia zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów budowa instalacji elektrycznej wewnętrznej Kolejność realizacji poszczególnych elementów może odbywać się równocześnie i wynika z przyjętej technologii i dostaw materiałów. 2 pkt. 3 ust. 2 w/w Rozporządzenia wykaz istniejących obiektów budowlanych nie dotyczy. 2 pkt. 3 ust. 3 w/w Rozporządzenia wskazanie elementów zagospodarowania działki lub terenu które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi nie dotyczy. 2 pkt. 3 ust. 4 Rozporządzenia wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaj zagrożenia oraz miejsce i czas ich wystąpienia pomiary rezystancji izolacji kabli i pomiar skuteczności ochrony od porażeń - zagrożenie porażenia prądem elektrycznym podczas pomiarów; podłączenie przewodu zasilającego do istniejącej tablicy rozdzielczej będącej pod napięciem - zagrożenie porażenia prądem elektrycznym podczas podłączenia; str. 18

19 2 pkt. 3 ust. 5 w/w Rozporządzenia wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych podłączenie przewodu zasilającego będzie wykonywane w stanie bez napięciowym, a miejsce pracy winno zostać odpowiednio przygotowane w sposób określony w poleceniu na pracę. Pracownicy wykonujący te prace powinni, przez dopuszczającego i kierującego zespołem pracowników, zostać zapoznani ze sposobem przygotowania miejsca pracy, ze wskazaniem występujących zagrożeń oraz z omówieniem w tym zapewniających bezpieczna i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń - przed przystąpieniem do prac pracownicy powinni zostać przeszkoleni na poszczególnych stanowiskach pracy; pracownicy powinni posiadać aktualne badania lekarskie oraz wymagane zaświadczenia; przed przystąpieniem do prac pracownicy powinni zostać przeszkoleni na poszczególnych stanowiskach pracy; dla prawidłowego i bezpiecznego prowadzenia prac należy zapewnić pracownikom stosowne dla potrzeb: sprzęt, narzędzia oraz środki ochrony indywidualnej; robót nie wykonywać po zmroku ani w warunkach złej widoczności; przed przystąpieniem do prac pracownicy powinni zostać przeszkoleni na poszczególnych stanowiskach pracy. Powyższa dokumentacja techniczna powinna przechowywana być na terenie budowy podczas całego okresu budowy. Na podstawie w/w informacji kierownik budowy jest zobowiązany sporządzić lub zapewnić sporządzenie przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia planu BIOZ. Opracowany plan bezpieczeństwa winien zostać uzgodniony z inwestorem i przechowywany wraz z pożyczą dokumentacją na terenie budowy. str. 19
