1 Odbiornik Bluetooth GPS

2 Spis treści 1. ROZPOCZĘCIE PRCY... ERROR! BOOKMARK NOT DEFINED. 1.1 ZASADY BEZPIECZEŃSTWA ZAWARTOŚĆ OPAKOWANIA... ERROR! BOOKMARK NOT DEFINED. 2. OPIS PRODUKTU... ERROR! BOOKMARK NOT DEFINED. 3. ŁADOWANIE URZĄDZENIA... ERROR! BOOKMARK NOT DEFINED. 3.1 INSTALACJA BATERII ŁADOWANIE BATERII... ERROR! BOOKMARK NOT DEFINED. 4. OPERACJE URZĄDZENIA PAROWANIE URZĄDZEŃ OSZCZĘDZANIE ENERGII WSKAŹNIKI LED ROZWIĄZYWANIE PROBLEMÓW... ERROR! BOOKMARK NOT DEFINED. 6. ZAŁĄCZNIKI... ERROR! BOOKMARK NOT DEFINED. 6.1 SPECYFIKACJA PRODUKTU... ERROR! BOOKMARK NOT DEFINED. 6.2 WSPARCIE TECHNICZNE I INFORMACJA O GWARANCJI OŚWIADCZENIE... ERROR! BOOKMARK NOT DEFINED.

3 1. Rozpoczęcie pracy Dziękujemy za dokonanie zakupu Odbiornika Bluetooth GPS Prestigio. Dokonałeś doskonałego wyboru i mamy nadzieję, że produkt spełni Twoje oczekiwania. Produkt jest w pełni funkcjonalnym urządzeniem nawigacyjnym posiadającym funkcje odtwarzacza multimedialnego z możliwością odtwarzania MP4, MP3 oraz przeglądania zdjęć. Przed użyciem urządzenia przeczytaj uważnie instrukcję obsługi oraz wykonuj zawarte w niej procedury w celu pełnego wykorzystania jego możliwości. 1.1 Zasady bezpieczeństwa Przestrzegaj zasad bezpieczeństwa przed użyciem Odbiornika Bluetooth GPS Prestigio. Przestrzegaj wszystkich procedur opisanych w instrukcji. Niezastosowanie się do opisanych zasad może spowodować uszkodzenia. NIE próbuj rozkręcać urządzenia (poza ewentualnymi instrukcjami opisanymi poniżej). NIE blokuj otworów wentylacyjnych. NIE zostawiaj urządzenia w pobliżu wody lub innych cieczy. Urządzenie NIE jest wodoszczelne. Jeżeli do urządzenia dostanie się woda, natychmiast odłącz je od komputera. Kontynuowanie użycia urządzenia może spowodować porażenie prądem. Skonsultuj się z lokalnym dystrybutorem lub centrum serwisowym. W celu uniknięcia porażenia prądem, nie podłączaj ani nie rozłączaj urządzenia mokrymi rękoma. NIE stawiaj urządzenia w pobliżu źródła ciepła, ani nie wystawiaj na bezpośrednie działanie ognia oraz ciepła. NIE zostawiaj produktu w pobliżu urządzeń emitujących pola elektromagnetyczne. Wystawianie na działanie pola elektromagnetycznego może spowodować nieprawidłowe działanie lub utratę danych. 1.2 Zawartość opakowania

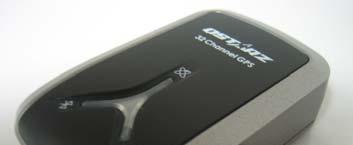

4 Produkt Opis Ilość Odbiornik Bluetooth GPS Prestigio 1 Bateria litowo-jonowa 1 Instrukcja 1 Gwarancja 1 Ładowarka 1 Ładowarka samochodowa 1 2. Widok produktu Obrazki przedstawione w instrukcji są tylko poglądowe. Produkt może nieznacznie różnić się od przedstawionego na zdjęciach. 1. Wejście USB zasilania 2. Włącznik zasilania 3. Wskaźnik LED poziomu baterii 3. Ładowanie 4. Wskaźnik LED statusu Bluetooth a 5. Wskaźnik LED statusu GPS a 6. Antena wewnętrzna

5 3.1 Instalacja baterii Wyłącz zasilanie i odłącz urządzenie od źródła zasilania przed wyjęciem lub instalacją baterii. Niezastosowanie się do tej zasady może spowodować uszkodzenie urządzenia. 1. Naciśnij i podnieś zatrzask znajdujący się na tylnej ściance, aby zdjąć tylną klapkę. 2. Włóż baterię w kierunku pokazanym na zdjęciu. Upewnij się, że złote blaszki (interfejs elektryczny) skierowane są do interfejsu urządzenia. 3. Delikatnie dociśnij baterię w kierunku urządzenia w celu wpasowania jej na właściwe miejsce. 4. Wsuń zasuwę we właściwe miejsce i dociśnij tylną klapkę w celu zamknięcia urządzenia. 3.2 Ładowanie baterii 1. Podłącz kabel mini USB do wejścia zasilania. Podłącz drugi koniec kabla do urządzenia zasilającego (notebook, telefon komórkowy, itp.) 2. Wskaźnik zasilania LED będzie czerwony kiedy bateria jest słaba; zielony, kiedy bateria się ładuje; zielony mrugający, kiedy bateria jest naładowana. Przed pierwszym użyciem naładuj baterię.

6 4. Operacje urządzenia Przed podłączeniem produktu do jakiegokolwiek urządzenia zewnętrznego, wyłącz go i odłącz od niego wszystkie inne urządzenia. Niezastosowanie się do tych zasad może spowodować uszkodzenie zarówno produktu, jak podłączonego urządzenia. 4.1 Parowanie urządzeń 1. Przed parowaniem dezaktywuj funkcję Bluetooth w urządzeniu głównym. 2. Włącz Odbiornik Bluetooth GPS Prestigio, aby rozpocząć proces. Wprowadź hasło 0000, jeżeli urządzenie o nie zapyta. 3. Procedura parowania wymagana jest tylko przed pierwszym użyciem. 4. W Bluetooth Manager zostanie stworzone szybkie urządzenie łączące nazwane ibt-gps. 5. W przyszłości wystarczy tylko, że klikniesz na skrót, aby dokonać połączenia z Odbiornikiem Bluetooth GPS Prestigio. 6. Po zakończeniu procesu parowania, kliknij w Serial Port lub Outbound COM Port w celu potwierdzenia przyporządkowania portu COM podczas łączenia z urządzeniem PC/PDA. 7. Rozpocznie się ładowanie aplikacji nawigacji do urządzenia głównego. Upewnij się, że Serial Port odpowiada portowi urządzenia.

7 8. W celu zatrzymania funkcji Bluetooth, wyłącz funkcję GPS w urządzeniu głównym. Odbiornik Bluetooth GPS Prestigio zostanie odłączony od urządzenia głównego. 9. Wyłącz Odbiornik Bluetooth GPS Prestigio w celu oszczędzania energii. 4.2 Funkcja oszczędzania energii Odbiornik Bluetooth GPS Prestigio umożliwia użycie funkcji Auto On-Off (tryb oszczędzania energii). Urządzenie automatycznie włączy się w tryb oszczędzania energii po stracie połączenia bluetooth. Wskaźnik LED Bluetooth a będzie mrugał co 5 sekund zamiast co 1 sekundę w celu zasygnalizowania zmiany. Odbiornik Bluetooth GPS Prestigio po ponownym nawiązaniu połączenia wejdzie w tryb normalny. Wskaźnik LED bluetooth a będzie mrugał co 1 sekundę, a wskaźnik LED GPS będzie włączony, aby potwierdzić status GPS. 4.3 Wskaźniki LED Wskaźnik Symbol Mruganie Włączony Wyłączony Czerwone (niski poziom Zielony N/A Zasilanie baterii) (ładowanie) Zielone (bateria pełna) Co 1 sekundę: Nie połączone / GPS nie Połączenie nawiązane; tryb tryb parowania włączony Bluetooth transmisji Co 5 sekund: Utrata połączenia; tryb oszczędzania energii Pozycja GPS ustalona, Szukanie GPS nie GPS nawigacja satelity, pozycja GPS nie włączony ustalona 5. Rozwiązywanie problemów

8 W przypadku jakichkolwiek problemów, przed skontaktowaniem się z serwisem, sprawdź poniżej, czy nie możesz samodzielnie usunąć usterki. Jeżeli urządzenie nie pracuje prawidłowo, wyłącz je i odłącz od źródła zasilania. Nie próbuj samodzielnie naprawiać urządzenia ponieważ możesz je uszkodzić jeszcze bardziej. Problemy Możliwe przyczyny Rozwiązania Brak wskazania pozycji, ale zegar Słaby lub rak sygnału GPS w aktualnej pozycji Przenieś urządzenie na otwarty teren działa Niemożliwe ustalenie pozycji Aplikacja nawigacji nieprawidłowo skonfigurowana Zmień połączenie na Other Bluetooth GPS lub skontaktuj się z producentem aplikacji Funkcja nie działa Niestabilna funkcja Bluetooth Zrestartuj urządzenie główne lub ponownie zainstaluj aplikację Nie można użyć portu COM Urządzenie nie jest prawidłowo zainstalowane lub port COM jest zajęty Ponownie zainstaluj urządzenie lub odłącz inne urządzenie podłączone do portu COM Nie można ustanowić połączenia z Słabe połączenie Zrestartuj urządzenie lub ponownie zainstaluj aplikację urządzeniem Brak sygnału Urządzenie główne jest w trybie oszczędzania energii, co zamyka Zamknij aplikację i uruchom ją ponownie, aby otworzyć port COM port COM Brak sygnału Słaby lub brak sygnału GPS podczas używania w budynku Przenieś urządzenie na zewnątrz Statyczne lub inne zewnętrzne interferencje mogą spowodować nieprawidłowe działanie odbiornika GPS Bluetooth Prestigio. W celu zlikwidowania nieprawidłowego działania, odłącz zasilanie i podłącz je ponownie, aby zrestartować urządzenie. Jeżeli problem się utrzymuje, odłącz zasilanie i skonsultuj się z lokalnym centrum serwisowym lub wykwalifikowanym technikiem. 6. Załącznik

9 6.1 Specyfikacja produktu GPS Chip Częstotliwość Baud Rate Kanały Antena Czułość Zasilanie Czas działania MTK GPS Module L1, MHz 115,200 bps 51 kanałów Wbudowana antena z LNA Tracking 158dBm Bateria litowo-jonowa (1000mAh) 25 godzin przy całkowicie naładowanej baterii Temperatura działania -10 ~ +60 Interfejs Bluetooth Klasy 2 zgodna z V1.2 Zasięg Dokładność 15 matrów WAAS+EGNOS 6.2 Wsparcie techniczne i informacja o gwarancji W celu uzyskania informacji technicznych oraz dotyczących gwarancji zapraszamy na stronę Oświadczenie Dołożyliśmy wszelkich starań, aby informacje i procedury zawarte w powyższej instrukcji były pełne oraz poprawne. Nie jesteśmy odpowiedzialni za błędy oraz nieścisłości w niej zawarte. Prestigio zastrzega sobie prawo do dokonywania zmian bez wcześniejszego poinformowania użytkowników.
