1 DRZWI ROZWIERANE I PRZESUWNE OKNA WGLĄDOWE EKRANY ŚCIENNE

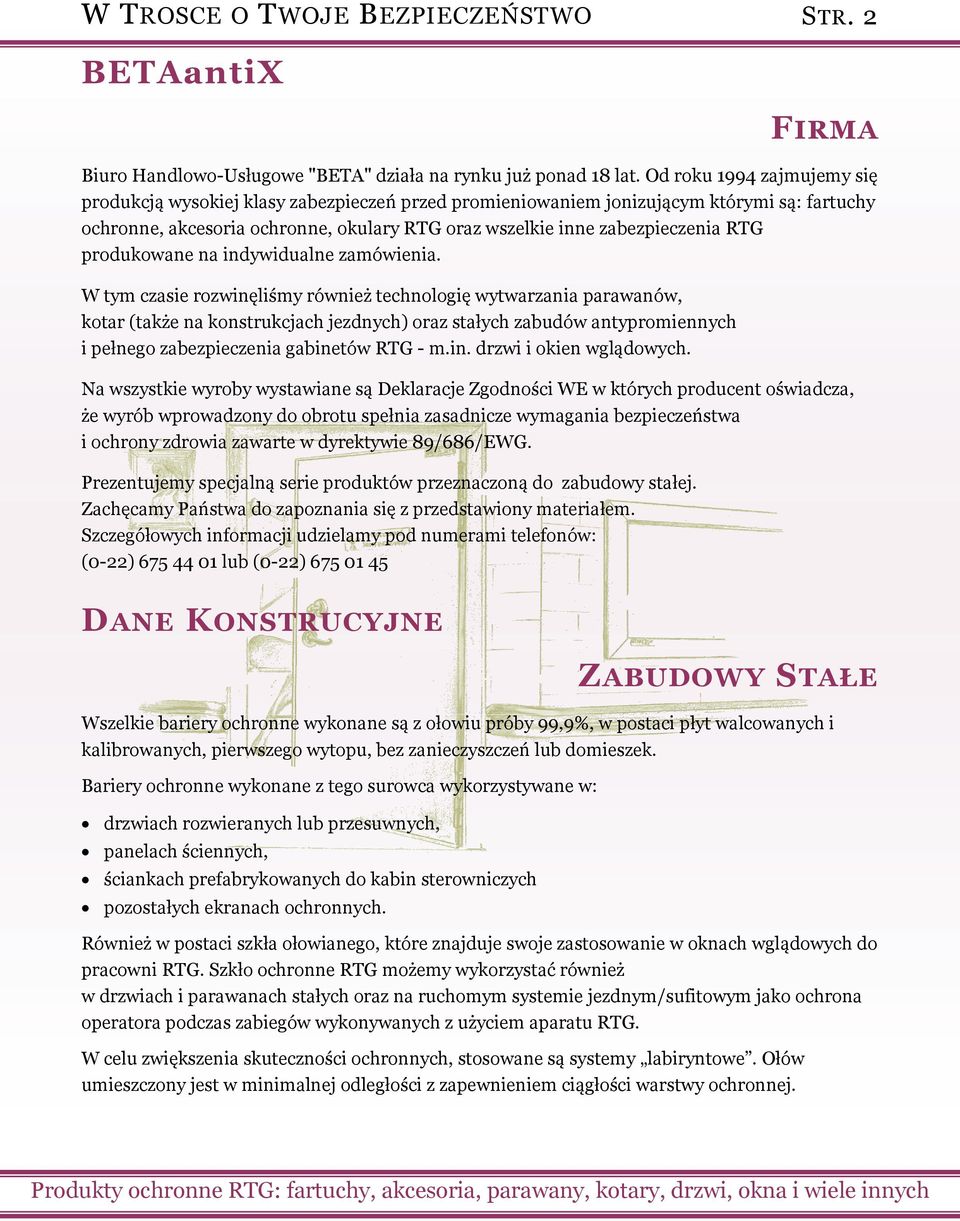

2 W TROSCE O TWOJE BEZPIECZEŃSTWO STR. 2 BETAantiX FIRMA Biuro Handlowo-Usługowe "BETA" działa na rynku już ponad 18 lat. Od roku 1994 zajmujemy się produkcją wysokiej klasy zabezpieczeń przed promieniowaniem jonizującym którymi są: fartuchy ochronne, akcesoria ochronne, okulary RTG oraz wszelkie inne zabezpieczenia RTG produkowane na indywidualne zamówienia. W tym czasie rozwinęliśmy również technologię wytwarzania parawanów, kotar (także na konstrukcjach jezdnych) oraz stałych zabudów antypromiennych i pełnego zabezpieczenia gabinetów RTG - m.in. drzwi i okien wglądowych. Na wszystkie wyroby wystawiane są Deklaracje Zgodności WE w których producent oświadcza, że wyrób wprowadzony do obrotu spełnia zasadnicze wymagania bezpieczeństwa i ochrony zdrowia zawarte w dyrektywie 89/686/EWG. Prezentujemy specjalną serie produktów przeznaczoną do zabudowy stałej. Zachęcamy Państwa do zapoznania się z przedstawiony materiałem. Szczegółowych informacji udzielamy pod numerami telefonów: (0-22) lub (0-22) DANE KONSTRUCYJNE ZABUDOWY STAŁE Wszelkie bariery ochronne wykonane są z ołowiu próby 99,9%, w postaci płyt walcowanych i kalibrowanych, pierwszego wytopu, bez zanieczyszczeń lub domieszek. Bariery ochronne wykonane z tego surowca wykorzystywane w: drzwiach rozwieranych lub przesuwnych, panelach ściennych, ściankach prefabrykowanych do kabin sterowniczych pozostałych ekranach ochronnych. Również w postaci szkła ołowianego, które znajduje swoje zastosowanie w oknach wglądowych do pracowni RTG. Szkło ochronne RTG możemy wykorzystać również w drzwiach i parawanach stałych oraz na ruchomym systemie jezdnym/sufitowym jako ochrona operatora podczas zabiegów wykonywanych z użyciem aparatu RTG. W celu zwiększenia skuteczności ochronnych, stosowane są systemy labiryntowe. Ołów umieszczony jest w minimalnej odległości z zapewnieniem ciągłości warstwy ochronnej.

3 W TROSCE O TWOJE BEZPIECZEŃSTWO W TROSCE O TWOJE BEZPIECZEŃSTWO STR. 3 STOLARKA SPECJALNEGO PRZEZNACZENIA DRZWI OCHRONNE RTG Drzwi ochronne BETAantiX znajdują swoje zastosowanie wszędzie tam gdzie niezbędne jest zabezpieczenie przed szkodliwym promieniowaniem rentgenowskim, czyli w miejscach takich jak szpitale, przychodnie, gabinety stomatologiczne, laboratoria, pracownie RTG. Konstrukcja drzwi zapewnia łatwy i wygodny dostęp do wskazanych pomieszczeń. Znajdująca się w skrzydle drzwiowym oraz w ościeżnicy warstwa ołowiu zapewnia ciągłość ochrony i pomimo gęstości jaką posiada ołów, drzwi są stosunkowo lekkie. W celu wzmocnienia skrzydeł z ołowiem oraz zabezpieczenia części wystających od uderzeń np. noszy, część obwodowa pokryta jest kształtką wykonaną z anodowanego aluminium. Unikalna lekka konstrukcja aluminiowa, zastosowane materiały oraz możliwość wyboru dowolnego koloru drzwi czy faktury laminatu pozwalają na połączenia z dowolnymi aranżacjami pracowni RTG. Wszystkie drzwi dostarczane są z ościeżnicami wykonanymi ze stopu aluminium lub opcjonalnie ze stali nierdzewnej. Drzwi dostosowane są do specyficznej konstrukcji większości ścian, umożliwiając tym samym łatwość i oszczędność czasu podczas ich montażu. Drzwi ochronne BETAantiX oprócz właściwego zabezpieczenia radiologicznego charakteryzują się łatwością obsługi, trwałością, odpornością na wilgoć i wymagania higieny.

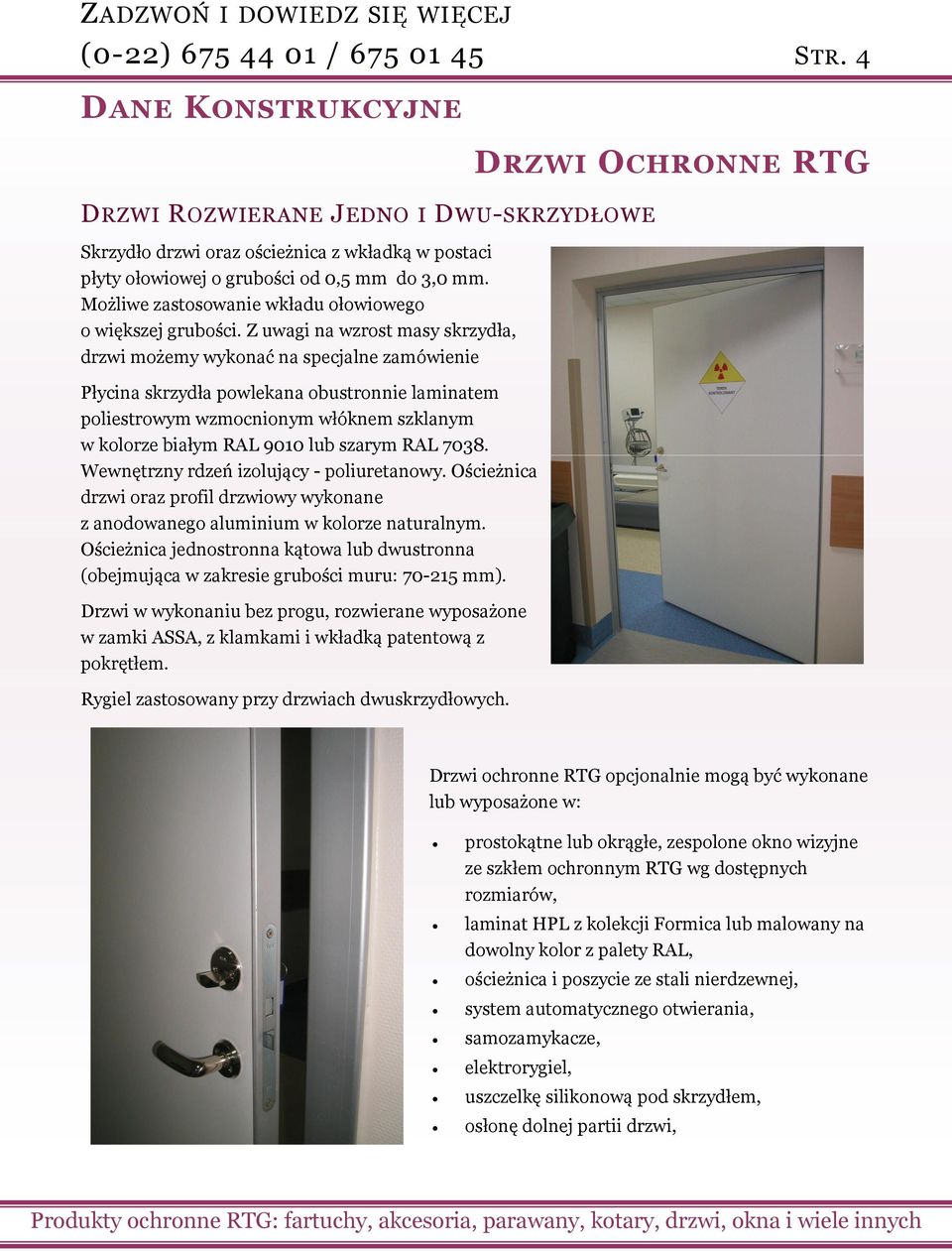

4 (0-22) / STR. 4 DANE KONSTRUKCYJNE DRZWI ROZWIERANE JEDNO I DWU-SKRZYDŁOWE Skrzydło drzwi oraz ościeżnica z wkładką w postaci płyty ołowiowej o grubości od 0,5 mm do 3,0 mm. Możliwe zastosowanie wkładu ołowiowego o większej grubości. Z uwagi na wzrost masy skrzydła, drzwi możemy wykonać na specjalne zamówienie Płycina skrzydła powlekana obustronnie laminatem poliestrowym wzmocnionym włóknem szklanym w kolorze białym RAL 9010 lub szarym RAL Wewnętrzny rdzeń izolujący - poliuretanowy. Ościeżnica drzwi oraz profil drzwiowy wykonane z anodowanego aluminium w kolorze naturalnym. Ościeżnica jednostronna kątowa lub dwustronna (obejmująca w zakresie grubości muru: mm). Drzwi w wykonaniu bez progu, rozwierane wyposażone w zamki ASSA, z klamkami i wkładką patentową z pokrętłem. Rygiel zastosowany przy drzwiach dwuskrzydłowych. DRZWI OCHRONNE RTG Drzwi ochronne RTG opcjonalnie mogą być wykonane lub wyposażone w: prostokątne lub okrągłe, zespolone okno wizyjne ze szkłem ochronnym RTG wg dostępnych rozmiarów, laminat HPL z kolekcji Formica lub malowany na dowolny kolor z palety RAL, ościeżnica i poszycie ze stali nierdzewnej, system automatycznego otwierania, samozamykacze, elektrorygiel, uszczelkę silikonową pod skrzydłem, osłonę dolnej partii drzwi,

5 (0-22) / STR. 5 Przy zamawianiu drzwi konieczne jest podanie grubości oraz rodzaj ściany. Dla drzwi skrzydłowych należy podać kierunek otwierania w stosunku do sali radiologicznej. Montaż drzwi wymaga wykonania prostych robót murarskich. Wymiary standardowe podano w tabeli. Wymiary standardowe - Drzwi Jednoskrzydłowe Typ drzwi Wymiary otworu drzwiowego w ścianie Wymiary w świetle ościeżnicy Wymiary zewnętrzne obramienia S x H A x B C x D UJ7 820 x x x 2135 UJ8 920 x x x 2135 UJ x x x 2135 UJ x x x 2135 UJ x x x 2135 Wymiary standardowe - Drzwi Dwuskrzydłowe UD x x x 2135 UD x x x 2135 UD x x x 2135 Oprócz przedstawionych wymiarów standardowych możemy wykonać drzwi tzw. szyte na miarę spełniające indywidualne potrzeby klienta.

6 (0-22) / STR. 6 DANE KONSTRUKCYJNE DRZWI OCHRONNE RTG DRZWI PRZESUWNE Skrzydło drzwi wykonane z wkładką ołowiową, powlekane obustronnie laminatem poliestrowym wzmocnionym włóknem szklanym standardowo w kolorze białym RAL 9010 lub szarym RAL Krawędzie wykończone są kształtką aluminiową. Wewnętrzny rdzeń izolujący - poliuretanowy. Kształtownik stalowy umocowany w dolnej części skrzydła służy za prowadnicę. Drzwi w wykonaniu bez progu (uszczelka gumowa pod skrzydłem drzwi). Standardowo wyposażone uchwyt zewnętrzny mocowany na brzegu skrzydła i uchwyt wpuszczany po wewnętrznej stronie. Drzwi zawieszone są na wózkach z rolkami z tworzywa sztucznego przesuwających się po kształtowniku z aluminium o wysokiej wytrzymałości. Szyna wyposażona w ograniczniki przesuwu. W odróżnieniu od drzwi rozwieranych, przy zastosowaniu odpowiedniej prowadnicy możemy zaproponować drzwi przesuwne z wkładem ołowiowym do 10 mm. Dzięki takiej konstrukcji uzyskano drzwi bezszmerowo i lekko przesuwne pomimo znaczącej masy skrzydła. Drzwi przesuwne dostarczane są w stanie kompletnym, w pełni przygotowane do montażu, wraz z osłonami otworu w ścianie (ościeżnicą jednostronną lub dwustronna obejmującą w zakresie grubości muru: mm) wykonanymi z anodowanego aluminium lub na specjalne zamówienie ze stali nierdzewnej. Drzwi przesuwne opcjonalnie mogą być wyposażone w: system automatycznego otwierania, zamek (standardowo drzwi bez opcji), prostokątne lub okrągłe okno wizyjne ze szkłem ochronnym RTG wg dostępnych rozmiarów, laminat HPL z kolekcji Formica lub malowany na dowolny kolor z palety RAL, ościeżnica i poszycie ze stali nierdzewnej, osłonę dolnej partii drzwi,

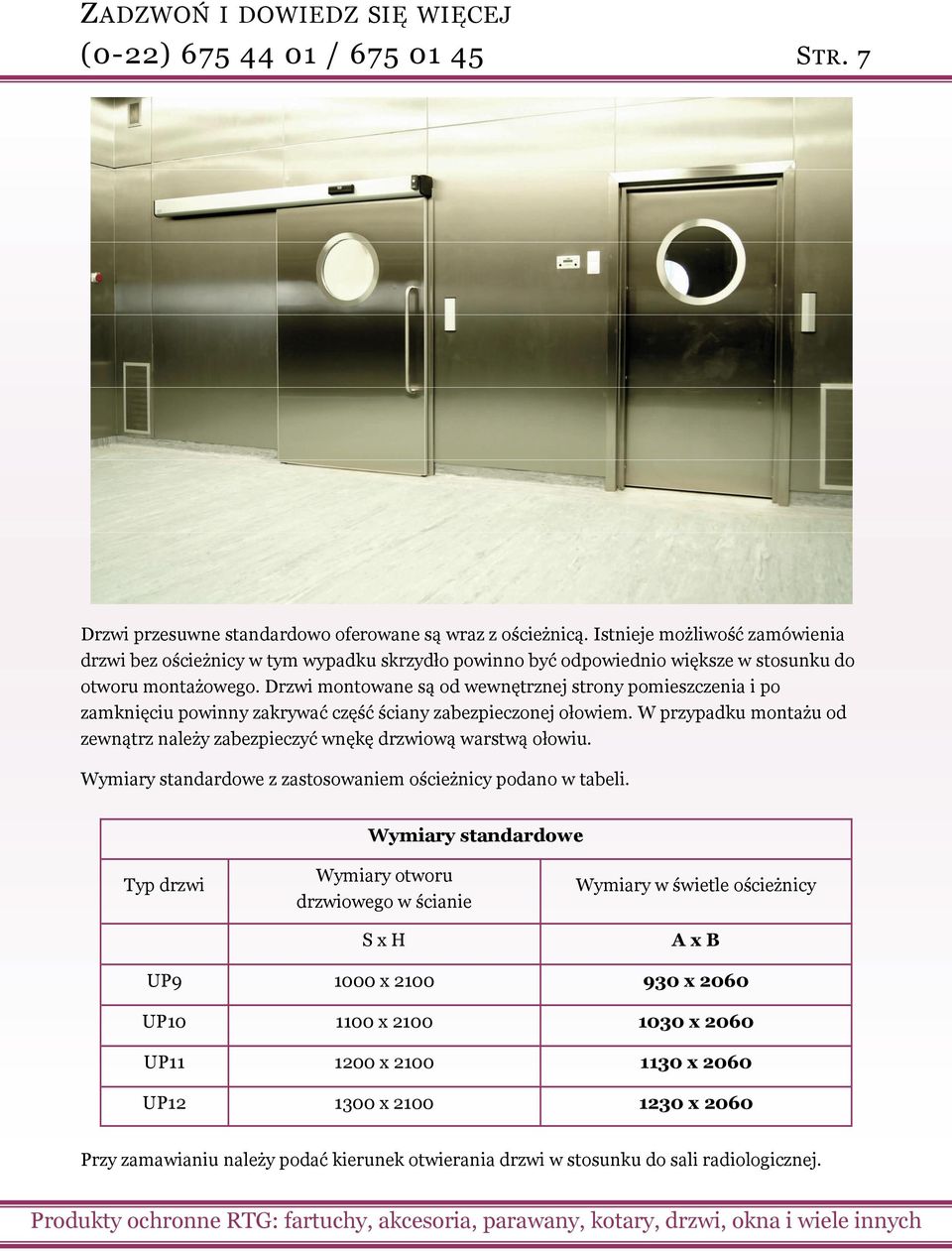

7 (0-22) / STR. 7 Drzwi przesuwne standardowo oferowane są wraz z ościeżnicą. Istnieje możliwość zamówienia drzwi bez ościeżnicy w tym wypadku skrzydło powinno być odpowiednio większe w stosunku do otworu montażowego. Drzwi montowane są od wewnętrznej strony pomieszczenia i po zamknięciu powinny zakrywać część ściany zabezpieczonej ołowiem. W przypadku montażu od zewnątrz należy zabezpieczyć wnękę drzwiową warstwą ołowiu. Wymiary standardowe z zastosowaniem ościeżnicy podano w tabeli. Wymiary standardowe Typ drzwi Wymiary otworu drzwiowego w ścianie S x H Wymiary w świetle ościeżnicy A x B UP x x 2060 UP x x 2060 UP x x 2060 UP x x 2060 Przy zamawianiu należy podać kierunek otwierania drzwi w stosunku do sali radiologicznej.

8 (0-22) / STR. 8 RYSUNKI POMOCNICZE PRZEKRÓJ PROFILA OŚCIEŻNICY PRZEKRÓJ PIONOWY DRZWI PRZESUWNYCH

9 W TROSCE O TWOJE BEZPIECZEŃSTWO W TROSCE O TWOJE BEZPIECZEŃSTWO STR. 9 SZKŁO SPECJALNEGO PRZEZNACZENIA Specjalnym materiałem wykorzystywanym w zabudowach osłon stałych jest szkło ołowiowe. Szkło ochronne spełnia swoje właściwości dzięki zawartości odpowiedniego procentu tlenku ołowiu. Procent ten jest różny w zależności od typu szkła i producenta i waha się od 22% do 65%. Pozostałe właściwości szkła ochronnego RTG: doskonała przepuszczalność światła - ok. 86,4% antystatyczne, odporne na zarysowania, niepalne SZKŁO OCHRONNE RTG Wysokie właściwości fizyczne powodują że szkło doskonale podlega obróbce mechanicznej tj. polerowanie, szlifowanie, hartowanie, cięcie, otworowanie. Szkło produkowane jest w arkuszach o wymiarach 2600 x 1200 mm. Szkło ołowiowe posiada właściwy i ściśle określony współczynnik ołowiu (równoważnik blachy ołowiowej o odpowiedniej grubości) wyrażony w milimetrach. Wartość ochronną szkła przedstawia poniższa tabela. Grubość szkła [mm] Odpowiednik ołowiu [mm] Odpowiednik ołowiu gwarantowany w granicach 6,0 1,1 7,0 1,5 8,0 1, kev 9,0 2,0 10,0 2,2 11,0 2,5 14,0 3,0 do 200 kev gamma ray Występuje również szkło z zawartością 70% tlenku ołowiu w odpowiednikach równoważnych 5,0 i 7,5 mm z zastosowaniem dla Pozytonowej Tomografii Emisyjnej.

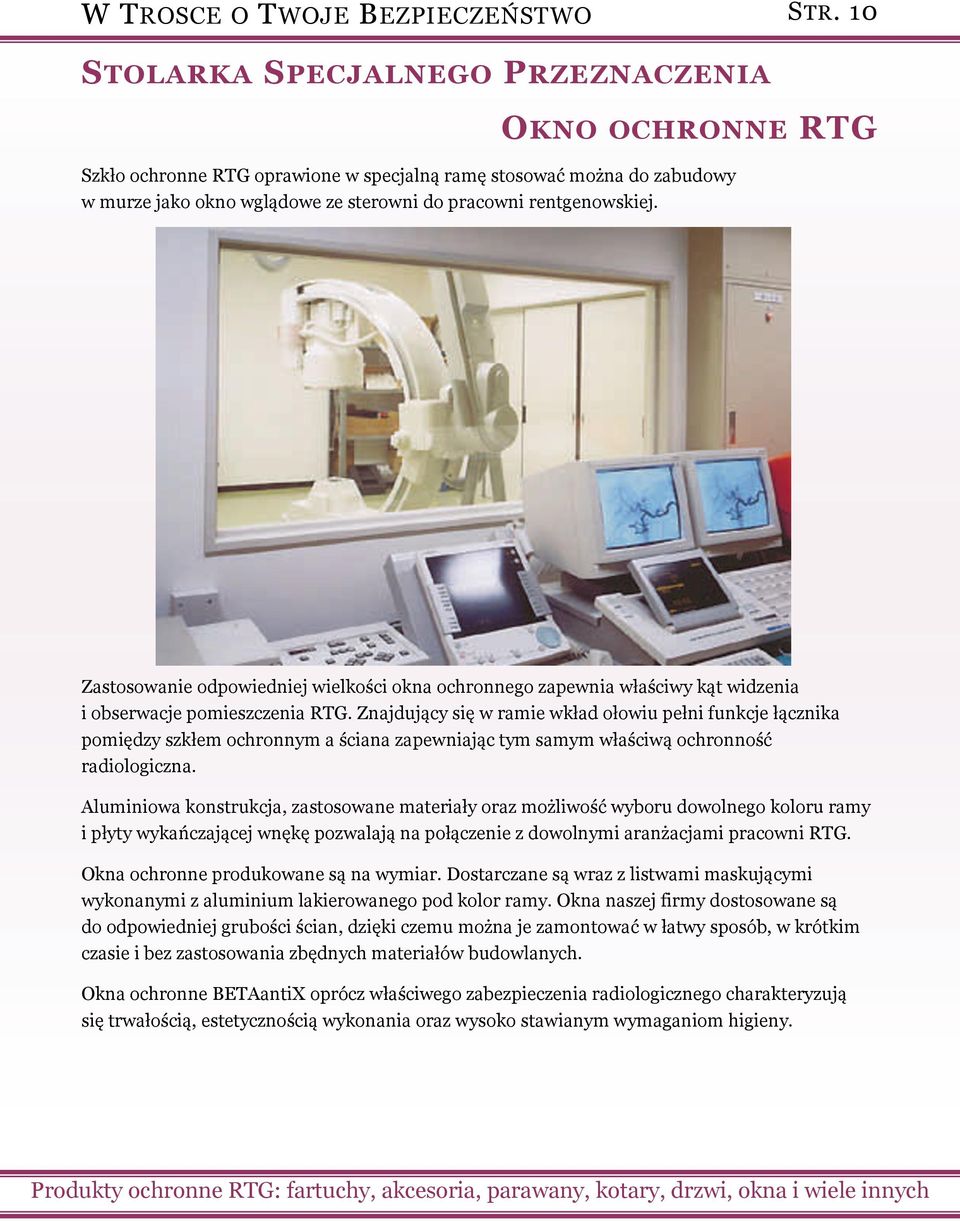

10 W TROSCE O TWOJE BEZPIECZEŃSTWO W TROSCE O TWOJE BEZPIECZEŃSTWO STR. 10 STOLARKA SPECJALNEGO PRZEZNACZENIA OKNO OCHRONNE RTG Szkło ochronne RTG oprawione w specjalną ramę stosować można do zabudowy w murze jako okno wglądowe ze sterowni do pracowni rentgenowskiej. Zastosowanie odpowiedniej wielkości okna ochronnego zapewnia właściwy kąt widzenia i obserwacje pomieszczenia RTG. Znajdujący się w ramie wkład ołowiu pełni funkcje łącznika pomiędzy szkłem ochronnym a ściana zapewniając tym samym właściwą ochronność radiologiczna. Aluminiowa konstrukcja, zastosowane materiały oraz możliwość wyboru dowolnego koloru ramy i płyty wykańczającej wnękę pozwalają na połączenie z dowolnymi aranżacjami pracowni RTG. Okna ochronne produkowane są na wymiar. Dostarczane są wraz z listwami maskującymi wykonanymi z aluminium lakierowanego pod kolor ramy. Okna naszej firmy dostosowane są do odpowiedniej grubości ścian, dzięki czemu można je zamontować w łatwy sposób, w krótkim czasie i bez zastosowania zbędnych materiałów budowlanych. Okna ochronne BETAantiX oprócz właściwego zabezpieczenia radiologicznego charakteryzują się trwałością, estetycznością wykonania oraz wysoko stawianym wymaganiom higieny.

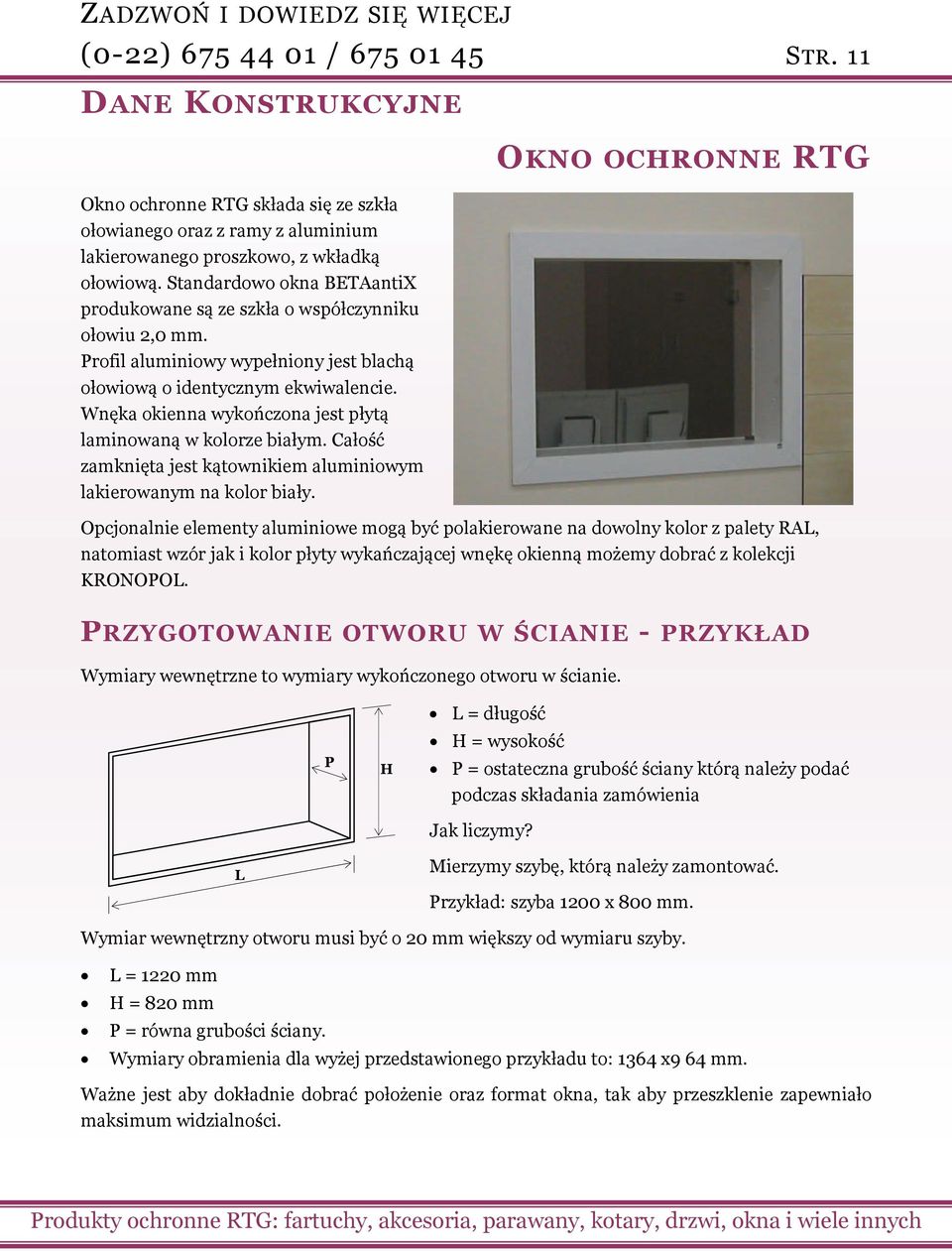

11 (0-22) / STR. 11 DANE KONSTRUKCYJNE OKNO OCHRONNE RTG Okno ochronne RTG składa się ze szkła ołowianego oraz z ramy z aluminium lakierowanego proszkowo, z wkładką ołowiową. Standardowo okna BETAantiX produkowane są ze szkła o współczynniku ołowiu 2,0 mm. Profil aluminiowy wypełniony jest blachą ołowiową o identycznym ekwiwalencie. Wnęka okienna wykończona jest płytą laminowaną w kolorze białym. Całość zamknięta jest kątownikiem aluminiowym lakierowanym na kolor biały. Opcjonalnie elementy aluminiowe mogą być polakierowane na dowolny kolor z palety RAL, natomiast wzór jak i kolor płyty wykańczającej wnękę okienną możemy dobrać z kolekcji KRONOPOL. PRZYGOTOWANIE OTWORU W ŚCIANIE - PRZYKŁAD Wymiary wewnętrzne to wymiary wykończonego otworu w ścianie. P H L = długość H = wysokość P = ostateczna grubość ściany którą należy podać podczas składania zamówienia Jak liczymy? L Mierzymy szybę, którą należy zamontować. Przykład: szyba 1200 x 800 mm. Wymiar wewnętrzny otworu musi być o 20 mm większy od wymiaru szyby. L = 1220 mm H = 820 mm P = równa grubości ściany. Wymiary obramienia dla wyżej przedstawionego przykładu to: 1364 x9 64 mm. Ważne jest aby dokładnie dobrać położenie oraz format okna, tak aby przeszklenie zapewniało maksimum widzialności.

12 (0-22) / STR. 12 DANE KONSTRUKCYJNE EKRANY OCHRONNE RTG Seria ochrony radiologicznej przeznaczona do pomieszczeń w których niezbędne jest zabezpieczenie ścian, sufitów a także okien zewnętrznych. Wykonane z płyty wiórowej drewnianej, nietoksycznej, powlekanej obustronnie uszlachetnionym laminatem, odpornym na uderzenia, rysy; normalnie w kolorze białym matowym. Opcjonalnie inne kolory na zamówienie, realizowane zgodnie z terminami produkcji i dostaw. Grubość całkowita płyty (z Pb do 3 mm) 18 mm. Kształtowniki zawierają ołów ekranujący złącza płyt i pełnią funkcję kotwy oraz podpory płyty, estetycznie wykańczając całość konstrukcji. Kształtka podłogowa jest "owinięta" wokół płyty i ma kształt listwy przy podłogowej, tak aby uniknąć przedostawania się do niej kurzu lub wilgoci. Górna część płyty (o ile kończy się na pewnej wysokości) wykończona jest kształtką zabezpieczającą przed kurzem. W przypadku braku możliwości położenia płyt ołowiowych na podłodze pomieszczenia znajdującego się nad pomieszczeniem zabezpieczanym, stosuje się płyty sufitowe. Płyty są mocowane do belek drewnianych, przytwierdzonych do sufitu przy pomocy stalowych kotew. Ekrany okienne instalowane są na wspornikach stałych mocowanych do ściany, zawieszone na wózkach na górnej szynie nośnej. W dolnej części ekrany przesuwają się po prowadnicach stabilizujących. Szyna nośna oraz prowadnica osłonięte są estetycznymi maskownicami. W zależności od szerokości otworu okiennego przesłona zbudowana jest z dwóch lub więcej płyt z wkładką ołowianą wymaganej grubości. Każda płyta przesłonowa jest zamontowana w ramie nośnej z aluminium anodowanego. FOLIA OŁOWIANA Wysokiej jakości folia ołowiana produkcji niemieckiej na podkładzie samoprzylepnym. Szerokość 1m. Przeznaczona specjalnie do zabezpieczeń gabinetów RTG. Pokryta warstwą cyny zabezpieczająca przed utlenieniem ołowiu. Doskonała przyczepność do każdego podłoża budowlanego (także do karton-gipsu po uprzednim zagruntowaniu). Folia oferowana jest w rolkach szerokości 1m w podanych ilościach: Folia ołowiana 0,5 mm Pb - 10 m w rolce Folia ołowiana 1,0 mm Pb - 5 m w rolce

13 Biuro Handlowo-Usługowe BETA s.c. ul. Porannej Bryzy 31 O3-284 Warszawa Tel./faks: (0-22) (0-22) Tel. kom.:
