LBC 3252/xx Aktywne liniowe matryce głośnikowe Intellivox 2b

Transkrypt

1 Systemy komunikacji LBC 3252/xx Aktywne liniowe matryce głośnikowe Intellivox 2b LBC 3252/xx Aktywne liniowe matryce głośnikowe Intellivox 2b u u Aktywne kolumny głośnikowe Zmienny kąt nachylenia emitowanej wiązki u Zmienny kąt rozwarcia wiązki w płaszczyźnie poziomej u Odległość ogniskowania u Równomierny poziom ciśnienia akustycznego i stała kierunkowość Seria aktywnych liniowych matryc głośnikowych Intellivox DDC (Digital Directivity Control Cyfrowe sterowanie kierunkowością) firmy Bosch Security Systems oferuje właściwości akustyczne nieosiągalne w konkurencyjnych produktach. Każdy głośnik wytwarza czysty, naturalny dźwięk zapewniający wyrazistość zarówno mowie, jak i muzyce. Dodatkowo charakterystyki audio każdej matrycy głośnikowej można dostosowywać za pośrednictwem oprogramowania, aby sprostać wymaganiom wyznaczonym przez akustykę danego pomieszczenia. Oznacza to, biorąc pod uwagę bardzo duży zasięg działania, że zaledwie kilka głośników zapewni całkowite pokrycie nawet największego obiektu. Jedna matryca głośnikowa jest w stanie nagłośnić obszary położone nawet w odległości m od niej. Zintegrowane możliwości zdalnego monitorowania zapewniają głośnikom Intellivox wysoką niezawodność. Daje to możliwość ich wykorzystywania w dźwiękowych systemach ostrzegawczych. Podstawowe funkcje Aktywne kolumny głośnikowe Aktywne głośniki są wyposażone w najnowocześniejsze wzmacniacze mocy klasy D, a więc do efektywnej i niezawodnej pracy nie wymagają dodatkowego wzmacniacza zewnętrznego. Głośniki Intellivox posiadają wbudowane cyfrowe procesory sygnałowe (DSP - Digital Signal Processor) umożliwiające modyfikację pasma przenoszonych częstotliwości i opóźnienie sygnału doprowadzanego do każdego z głośników składowych. Dzięki temu na drodze programowej można zmieniać takie parametry matrycy jak: kierunek emisji, kąt zasięgu i odległość ogniskowania. Dodatkowo wykorzystanie procesorów DSP eliminuje potrzebę stosowania dodatkowych korektorów graficznych. Zmienny kąt nachylenia emitowanej wiązki Kolumny Intellivox posiadają wbudowaną funkcję cyfrowego sterowania kierunkowością (Digital Directivity Control), która umożliwia pochylanie promieniowanej wiązki dźwięku w płaszczyźnie pionowej bez fizycznej zmiany położenia głośnika.

2 2 LBC 3252/xx Aktywne liniowe matryce głośnikowe Intellivox 2b Osiągane jest to przez indywidualny dobór opóźnienia sygnału doprowadzanego do każdego z głośników składowych. Przykładowo, większe opóźnienia sygnałów doprowadzanych do dolnych głośników matrycy powoduje nachylenie promieniowanej wiązki w dół. Parametry opóźnień i jednocześnie kąt nachylenia wiązki wprowadza się do procesora DSP za pośrednictwem komputera PC. Takie rozwiązanie daje większą elastyczność przy montażu w porównaniu z mechaniczną koniecznością regulacji nachylenia kolumn. Pozwala to także lepiej wykorzystać energię promieniowaną do tyłu głośnika, która płasko odbijając się o ściany skierowana zostaje w stronę słuchaczy. Zmienny kąt zasięgu wiązki w płaszczyźnie poziomej Regulacja opóźnienia i pasma sygnału doprowadzanego do każdego z głośników składowych umożliwia ponadto regulację kąta zasięgu wiązki w płaszczyźnie poziomej dla całego pasma przenoszenia. Kiedy określony kąt zasięgu jest mały, głośnik może dokładnie promieniować dźwięk w kierunku odległego obszaru nagłaśniania. Gdy kąt jest duży, jedna matryca może nagłośnić bardzo szeroki obszar. Odległość ogniskowania Głośniki Intellivox mają unikalną możliwość programowania odległości ogniskowania. Jest to odległość, w której sygnały ze wszystkich głośników składowych są ze sobą w fazie. Określenie tej odległości oznacza ścisłe wyznaczenie miejsca, gdzie skierowana jest emitowana wiązka dźwięku i bardzo efektywne nagłaśnianie tylko tych obszarów, które mają zostać nagłośnione. Równomierny poziom ciśnienia akustycznego i stała kierunkowość Dzięki możliwości dokładnej regulacji kierunku emitowania wiązki i kąta zasięgu w płaszczyźnie pionowej kształt listka głównego promieniowanej wiązki jest praktycznie niezmienny dla całego pasma przenoszonych częstotliwości, co zapewnia stały poziom ciśnienia akustycznego niezależny od częstotliwości. Przy zastosowaniu głośników Intellivox różnica w głośności dźwięku w całym nagłaśnianym obszarze nie przekracza 3 db. Oznacza to, że dla słuchaczy znajdujących się blisko głośnika dźwięk nie jest zbyt głośny, a dla słuchaczy oddalonych zbyt cichy. Stała kierunkowość głośników Intellivox w funkcji częstotliwości zapewnia czyste i naturalne brzmienie emitowanych dźwięków. Stłumione akustyczne listki boczne Charakterystyki kierunkowości w głośnikach Intellivox mają bardzo małe listki boczne, co zapewnia o wiele bardziej przejrzysty i pozbawiony podkolorowania dźwięk w porównaniu z tradycyjnymi kolumnami głośnikowymi nawet przy odsłuchu z bliska. Oprogramowanie WinControl WinControl jest dedykowanym pakietem oprogramowania 32-bitowego dla systemu Windows umożliwiającym programowanie, testowanie i konfigurację modułów Intellivox za pośrednictwem łącza szeregowego komputera PC. Oprogramowanie służy do: Wyznaczania parametrów algorytmów DSP na podstawie zadanych nastaw dotyczących parametrów emitowanej wiązki, wzmocnienia, korekcji, wstępnego opóźnienia i automatycznej regulacji wzmocnienia. Uaktualniania i przesyłania oprogramowania DSP. Wprowadzania parametrów związanych z nadzorowaniem poprawności działania i stanu wzmacniaczy / procesora DSP, wykrywaniem stanu przegrzania i nastawy obwodów wykrywania sygnału pilota. Żądania przekazania informacji o stanie głośnika w celu sprawdzenia ewentualnych wad. Fabrycznej inicjalizacji urządzenia. Zintegrowane zdalne monitorowanie Głośniki Intellivox mogą zostać tak skonfigurowane, aby za pośrednictwem przekaźników wejściowych i wyjściowych powiadamiały systemy zarządzania budynkiem, systemy kontroli lub ewakuacji o ewentualnych awariach. Wejście sygnałowe może być automatycznie testowane za pośrednictwem sygnału pilota 2 khz. Stan każdego głośnika może być ponadto stale monitorowany za pośrednictwem sieci RS-4. Nadzorowanych jest ponad 1 różnych parametrów systemu, łącznie z temperaturą, obecnością sygnału testowego i stanem wzmacniacza. Gwarantuje to integralność systemu. Automatyczna regulacja głośności AVC (Automatic Volume Control) W niektórych obiektach, np. terminalach pasażerskich lub stadionach sportowych, poziom hałasu stale się zmienia. Głośniki Intellivox posiadają złącze zewnętrznego czujnika do pomiaru poziomu natężenia dźwięku w otoczeniu (LBC 3262/). Informacja ta jest wykorzystywana do automatycznej regulacji wzmocnienia we wzmacniaczu głośnikowym. Dzięki temu utrzymywany jest stały poziom nagłośnienia powyżej poziomu hałasu otoczenia. Montaż ścienny Istnieje kilka opcji ściennego montażu matryc Intellivox. Mogą być one mocowane za pomocą dostarczanych w komplecie wsporników montażowych, przegubowego wspornika LBC 32/ (możliwość regulacji ) lub przegubowego wspornika LBC 3271/ (możliwość regulacji 45 ). Oba wsporniki muszą zostać zamówione oddzielnie. Zgodność z normami bezpieczeństwa i ewakuacji Zrozumiałość mowy nie do pobicia, niezawodność i rozbudowane możliwości monitorowania, jakimi charakteryzują się głośniki Intellivox sprawiają, że na ich bazie można tworzyć dźwiękowe systemy

3 3 LBC 3252/xx Aktywne liniowe matryce głośnikowe Intellivox 2b ostrzegawcze. Systemy wyposażone w głośniki Intellivox spełniają wymagania techniczne i akustyczne norm IEC 6849 i BS Certyfikaty i świadectwa Region Europa Certyfikacja CE Planowanie ❸ ❹ ❶ ❷ ❸ ❹ LBC 3252/ 1 Stałe przesunięcie akustycznej wysokości montażu na wysokość osi najniższego głośnika 2 Przepusty na kable

4 4 LBC 3252/xx Aktywne liniowe matryce głośnikowe Intellivox 2b 3 Gwintowane tuleje 4xM5 w miejscu mocowania wsporników do montażu ściennego (mogą być wykorzystywane zamiast wsporników do montażu ściennego) 4 Rozmieszczenie otworów w przypadku stosowania wsporników do montażu ściennego ❸ ❹ ❷ ❸ ❹ ❶ LBC 3252/1 1 Stałe przesunięcie akustycznej wysokości montażu na wysokość osi najniższego głośnika 2 Przepusty na kable 3 Gwintowane tuleje 4xM5 w miejscu mocowania wsporników do montażu ściennego (mogą być wykorzystywane zamiast wsporników do montażu ściennego) 4 Rozmieszczenie otworów w przypadku stosowania wsporników do montażu ściennego

5 5 LBC 3252/xx Aktywne liniowe matryce głośnikowe Intellivox 2b Parametry akustyczne Częstotliw ość 1 (Hz) DI 2 (db) Pac 3 (db PWL ) Pokrycie w płaszczyźn ie poziomej -6 db [ ] 2 Pokrycie w płaszczyźn ie pionowej -6 db [ ] , , , k 12, k 16, k 16, k 18, ❶ ❷ 2 15 db db 1 5 Hz Hz 3 ❸ deg Hz ❹ deg Hz 1 Współczynnik kierunkowości 3 Kąt zasięgu w płaszczyźnie poziomej (-6 db) 2 Moc akustyczna 4 Kąt zasięgu w płaszczyźnie pionowej (-6 db) Ustawienia: kąt nachylenia wiązki =, kąt zasięgu wiązki = 1, odległość ogniskowania = 2 m. 1. Wszystkie wartości na podstawie danych uśrednionych w pasmach oktawowych. 2. Dotyczy tylko pola dalekiego (d > około 15 m), rezultaty symulacji, p. uwagi ogólne [2]. 3. Moc akustyczna (Pac) wyrażona w db PWL w stosunku 1-12 W, symulacje dla poziomu ciśnienia akustycznego źródła wynoszącego db, SPL w odległości 1 m, w osi głośnika dla każdego pasma oktawowego, p. uwagi ogólne [2].

6 6 LBC 3252/xx Aktywne liniowe matryce głośnikowe Intellivox 2b 125 Hz 25 Hz Hz 1 khz khz khz Simulated Measured Poziom ciśnienia akustycznego SPL w funkcji odległości (w osi głośnika) Ustawienia: kąt nachylenia wiązki =, kąt zasięgu wiązki = 1, odległość ogniskowania = 15 m. Symulacje dla poziomu ciśnienia akustycznego źródła wynoszącego db SPL w odległości 1 m, w osi głośnika dla każdego pasma oktawowego p. uwagi ogólne [2]. Pomiary przeskalowane w stosunku do wyników pomiarowych przy d = 1 m, zc = zli = 1,7 m, metoda pomiaru p. uwagi ogólne [1].

7 7 LBC 3252/xx Aktywne liniowe matryce głośnikowe Intellivox 2b 125 Hz 25 Hz dbspl Hz 1 khz khz khz Simulated Measured Poziom ciśnienia akustycznego SPL w funkcji odległości (Delta-z =,5 m) Ustawienia: kąt nachylenia wiązki = -2, kąt zasięgu wiązki = 1, odległość ogniskowania = 15 m. Symulacje dla poziomu ciśnienia akustycznego źródła wynoszącego db SPL w odległości 1 m, w osi głośnika dla każdego pasma oktawowego p. uwagi ogólne [2]. Pomiary przeskalowane w stosunku do wyników pomiarowych przy d = 1 m, zc = 2,2 m, zli = 1,7 m, metoda pomiaru p. uwagi ogólne [1].

8 8 LBC 3252/xx Aktywne liniowe matryce głośnikowe Intellivox 2b 125 Hz 25 Hz Hz 1 khz khz 4 khz khz Charakterystyki kierunkowości w płaszczyźnie poziomej 1/1 uśrednione w pasmach oktawowych dane dla pola dalekiego (r = m) Rozdzielczość kątowa 1 Skala 6 db/działka Kąty dodatnie = lewa strona wykresu (widok modułu z góry) Ustawienia: - Kąt nachylenia wiązki = - Kąt zasięgu wiązki = 1 - Odległość ogniskowania = 2 m Tylko symulacje

9 9 LBC 3252/xx Aktywne liniowe matryce głośnikowe Intellivox 2b 125 Hz 25 Hz Hz 1 khz khz 4 khz khz Charakterystyki kierunkowości w płaszczyźnie pionowej 1/1 uśrednione w pasmach oktawowych dane dla pola dalekiego (r = 2 m) Rozdzielczość kątowa 2,5 Skala 6 db/działka Kąty dodatnie = górna część wykresu Ustawienia: - Kąt nachylenia wiązki = - Kąt zasięgu wiązki = 1 - Odległość ogniskowania = 2 m Symulacje (linie) i pomiary (punkty) p.uwagi ogólne [3].

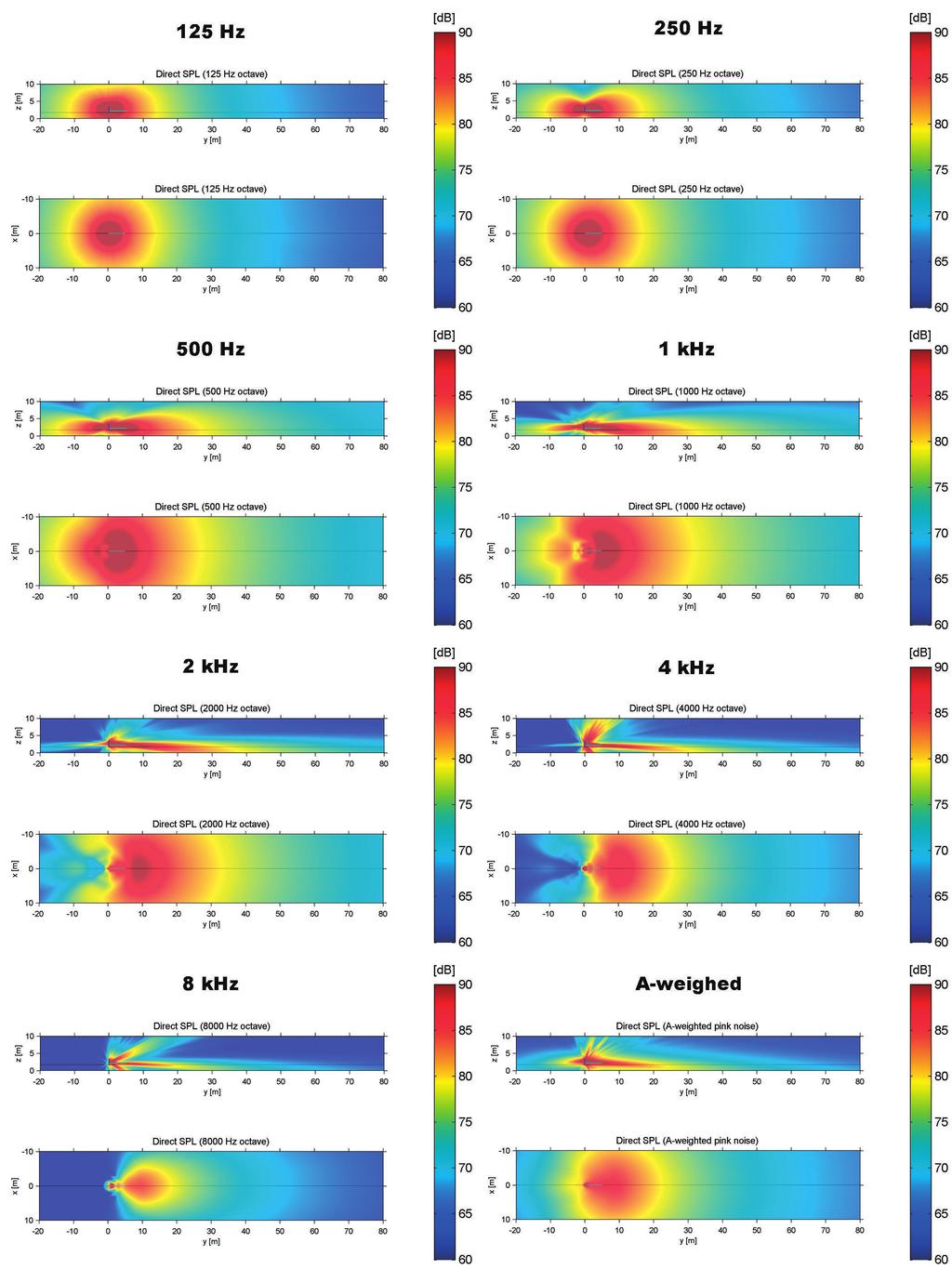

10 1 LBC 3252/xx Aktywne liniowe matryce głośnikowe Intellivox 2b Pionowe i poziome przekroje emitowanej wiązki Ustawienia: kąt nachylenia wiązki = -2, kąt zasięgu wiązki = 1, odległość ogniskowania = 15 m, wysokość montażu zc = 2.2 m. Symulacje dla poziomu ciśnienia akustycznego źródła wynoszącego db SPL w odległości 1 m, w osi głośnika dla każdego pasma oktawowego p. uwagi ogólne [2]. Wymiary wszystkich przekrojów w płaszczyźnie pionowej (górne wykresy): m x 1 m. Wymiary wszystkich przekrojów w płaszczyźnie poziomej (dolne wykresy): m x 2 m. Dane techniczne Parametry akustyczne (1) Pasmo przenoszenia 2 Pojedynczy głośnik składowy Dolna częstotliwość graniczna całej matrycy 23 Hz - 1 khz (±3 db) 13 Hz (-3 db)

11 11 LBC 3252/xx Aktywne liniowe matryce głośnikowe Intellivox 2b Maks. poziom ciśnienia akustycznego 3 Przy pracy ciągłej Przy pracy impulsowej Pokrycie W płaszczyźnie poziomej 15 (stałe) 4 db SPL A-ważony przy pomiarze szumem różowym w odległości 25 m 94 db SPL w odległości 25 m W płaszczyźnie pionowej kąt rozwarcia: 8-2 (regulowane) 5 kąt nachylenia: odległość ogniskowania: 5 - m Dynamika 6 Parametry elektryczne Wejście 7 Poziom znamionowy Poziom wyzwalania DLC (1 khz) Typ Impedancja (symetryczna) Moduł DSP 8 88 db dbu (wejście linowe) i +5 dbu (wejście linii głośnikowej V) +3 dbu, 6 db margines bezpieczeństwa przed wejściem w nasycenie (wzmocnienie / głośność db) symetryczne, transformatorowe 6,8 kω (wejście linowe) i 2 MΩ (wejście linii głośnikowej V) Maks. liczba modułów 1 Zdalne monitorowanie poprawności działania Awarie Wzmacniacze mocy 126 modułów Typ PWM (klasa D) Zasilanie 8 x 4 W rms (4 Ω) Zabezpieczenia Złącza informacje ogólne o statusie (DSP działa, sygnał obecny, itp.) schematy monitorowania wzmacniacza i obciążenia wykrywanie zewnętrznego sygnału testowego (tonu pilota) (2-3 khz, poziom > -22 dbv) monitorowanie mikrofonu mierzącego poziom hałasu otoczenia ochrona przeciwoblodzeniowa sterowanie zewnętrznym wentylatorem zabezpieczenie przez przegrzaniem - obwód obejścia urządzeń wewnętrznych - przekaźnik sygnalizacji awarii (złącze zewnętrzne, warunki maskowalne) zadziałanie wyłącznika termicznego, jeśli T złącza >15 C stopień wyjściowy z ograniczeniem prądowym Typ Pamięć Przetworniki analogowocyfrowe Przetworniki cyfrowoanalogowe Częstotliwość próbkowania 32-bitowy, zmiennoprzecinkowy 32 k słów SRAM, 2 x 8 kb EEPROM 2-kanałowe, 18-bitowe przetworniki sigma-delta 8-kanałowe, 18-bitowe przetworniki sigma-delta 48,8 khz Przetwarzanie sygnału 9 wstępna linia opóźniająca (<335 ms przy 32-bitowym przetwarzaniu zmiennoprzecinkowym) korektor graficzny i filtr kompensujący kompresor i bramka szumów głośność i wstępne wzmocnienie analogowe adaptacja wzmocnienia w zależności od poziomu hałasu otoczenia ( fail-safe ) 8 filtrów wyjściowych linie opóźniające w wyjściowych kanałach o wysokiej rozdzielczości ( T = 1,2 µs) Moduł sterujący Typ interfejsu sieciowego szeregowy dwukierunkowy RS-4, 19,2 kb/s, izolacja optyczna Ogólne typy Wejścia audio Interfejs RS-4 Czujnik hałasu i temperatury otoczenia Wykrywanie awarii i sterowanie wentylatorem Zasilanie sieciowe Zasilacz Napięcie sieci energetycznej (+5 / -1 %) 11 Bezpiecznik(i) zasilania sieciowego Pobór mocy 12 zaciski klatkowe 5 mm (takie jak WAGO seria 231) 6-stykowe męskie p1 = Line +, p2 = Line -, p3 = GND p4 = V +, p5 = V -, p6 = GND 5-stykowe męskie p1 = A, p2 = B, p3 = Z, p4 = Y, p5 = DGND 5-stykowe żeńskie p1 = MIC, p2 = AGND, p3 = NTC, p4 = AGND, p5 = GND 5-stykowe żeńskie przekaźnik sygnalizacji awarii: p1 = COM, p2 = NO, p3 = NC opcjonalny wentylator: p4 = -, p5 = +24 V 3-stykowe IEC 23 lub V 2 x 1,6 A (zwłoczne) 28 VA (w spoczynku) / 15 VA (pełne obciążenie)

12 12 LBC 3252/xx Aktywne liniowe matryce głośnikowe Intellivox 2b Sprawność energetyczna, Maksymalny prąd rozruchowy Parametry mechaniczne Wymiary (wys. x szer. x gł.) 14 Masa Kolor krótkotrwały impuls 12 A (przy 23 V) 17 x 134 x 92 mm 25 kg srebrny Przetworniki 12 x szerokopasmowy głośnik 4" Parametry środowiskowe Temperatura pracy 13 Temperatura przechowywania Wilgotność względna <95% C -4 + C 1. Pomiar zewnętrzny w warunkach quasibezpogłosowych (full-space) i jeśli nie zaznaczono inaczej, z typowymi nastawami filtrów i linii opóźniających. 2. Tylko pojedynczy przetwornik, na podstawie uśrednionych danych w paśmie 1/3 oktawy w odległości 1 m. Rzeczywista zmierzona charakterystyka częstotliwościowa całej matrycy głośnikowej zależy od aktualnych parametrów bloku przetwarzania sygnału i współczynnika pochłaniania dźwięku dla powietrza (przy większych odległościach). Dla całej matrycy głośnikowej podana jest tylko dolna częstotliwość dla spadku efektywności o 3 db (full-space). 3. Poziom dla sygnału ciągłego: poziom RMS (wartość skuteczna) mierzony w trybie SLM (długi czas uśredniania, ważony A) przy poziomie źródłowego szumu różowego nieco niższym od wejściowego poziomu obwodu limitera DLC. Poziom szczytowy: maksymalny, krótkotrwały poziom RMS ciśnienia akustycznego (ważony A) mierzony w trybie SLM ze źródłem w postaci pulsującego sygnału szumu różowego. 4. Ustawienia: kąt nachylenia wiązki =, kąt rozwarcia wiązki = 15, odległość ogniskowania = 1 m 5. Kąt rozwarcia 6 db, wartość średnia dla pasm oktawowych z zakresu 1 4 khz 6. Kąt rozwarcia 6 db, wartości typowe, dotyczy tylko pola dalekiego (d > ok. 5 m). 7. Przy tym pomiarze sygnały ze wszystkich wyjść wzmacniaczy mocy zostały zsumowane. Zmierzono jako ważoną A różnicę (w db) między maks. poziomem RMS (jako sygnał wejściowy szum różowy) a wyjściowym poziomem szumów (przy braku sygnału na wejściu). 8. Parametr obowiązuje dla 3 standardowych płytek wejściowych, dbu =,7 Vrms. Wejście podwójne dostępne jako opcja. 9. Dual lobe (Podwójny listek główny) i Extended pre-delay (Wydłużona wstępna linia opóźniająca; do 2684 ms) dostępne jako opcje programowosprzętowe DSP. 1. Maks. liczba modułów, które można dołączyć do pojedynczej podsieci RS-4. Jeden komputer PC może sterować kilkoma podsieciami. 11. Napięcie sieciowe można wybrać w gnieździe IEC dostępnym z zewnątrz modułu. 12. Moc zdefiniowana jako iloczyn wartości skutecznej prądu zasilania i wartości skutecznej napięcia sieciowego w normalnych warunkach pracy. Wartości dla pełnego obciążenia są wartościami mierzonymi dla wejściowego, pulsującego sygnału w postaci szumu różowego. 13. Z zabezpieczeniem przeciwoblodzeniowym i zainstalowanym czujnikiem temperatury otoczenia (opcja). Wersje do instalacji zewnętrznych dostępne na zamówienie. Bez zabezpieczenia przeciwoblodzeniowego, dolna granica: C. 14. Tylko głębokość obudowy (łącznie z radiatorem), bez wsporników montażowych. Zamówienia - informacje LBC 3252/ Aktywne liniowe matryce głośnikowe, wzmacniacz w górnej części Intellivox 2b Aktywna liniowa matryca głośnikowa, wzmacniacz w dolnej części Numer zamówienia LBC3252/ LBC 3252/1 Aktywne liniowe matryce głośnikowe, wzmacniacz w dolnej części Intellivox 2b Aktywna liniowa matryca głośnikowa, wzmacniacz w górnej części Numer zamówienia LBC3252/1 Sprzęt LBC 326/ Oprogramowanie WinControl Program do konfiguracji, testowania i monitorowania matrycy Intellivox zgodny z 32-bitowym systemem Windows. Numer zamówienia LBC326/ LBC 3261/ Oprogramowanie Intellivox Dual Lobe Oprogramowanie Dual Lobe Numer zamówienia LBC3261/ LBC 3262/ Mikrofon hałasu otoczenia i czujnik temperatury Mikrofon hałasu otoczenia i czujnik temperatury Numer zamówienia LBC3262/ LBC 32/ Wspornik do montażu ściennego Wspornik Numer zamówienia LBC32/ LBC 3271/ Wspornik do montażu ściennego 45 Wspornik 45 Numer zamówienia LBC3271/

13 13 LBC 3252/xx Aktywne liniowe matryce głośnikowe Intellivox 2b Reprezentowana przez: Poland Robert Bosch Sp. z o.o. Jutrzenki 15 str Warszawa Phone: Fax: pl.securitysystems@bosch.com Robert Bosch Sp. z o.o./ Security Systems 215 Zastrzega się możliwość wprowadzania zmian pl, V1, 1. Lip 215
