1 ` Ełk, ul. Wojska Polskiego 71A, NIP , tel , PROJEKT BUDOWLANY - WYKONAWCZY TEMAT: PROJEKT WYMIANY OGRODZENIA WRAZ Z BRAMĄ WJAZDOWĄ I FURTKĄ ADRES: EŁK, UL. KAJKI 10 DZ. NR GEOD. 785 INWESTOR: ZARZAD MELIORACJI I URZĄDZEŃ WODNYCH W OLSZTYNIE OLSZTYN UL. PARTYZANTÓW 24 AUTOR: PROJEKTANT: mgr inż. arch. TOMASZ TRUCHAN NR UPR. BŁ-PdOKK/95/2007 DATA WYKONANIA: 24 KWIECIEŃ 2014

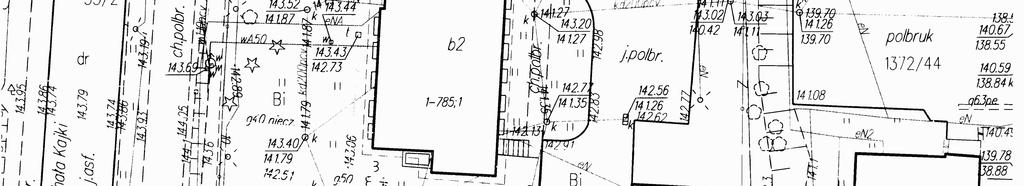

2 SPIS ZAWARTOŚCI PROJEKTU: I. STRONA TYTUŁOWA II. SPIS ZAWARTOŚCI OPRACOWANIA III. ZAŁĄCZNIKI FORMALNO-PRAWNE: 1. Mapa zasadnicza 2. Kopie uprawnień. 3. Zaświadczenia o przynależności do Izb. 4. Oświadczenie architekta 5. Informacja BIOZ IV. PROJEKT ARCHITEKTONICZNO BUDOWLANY A. CZĘŚĆ OPISOWA B. CZĘŚĆ GRAFICZNA: PLAN SYTUACYJNY skala 1/500 PROJEKT ZAGOSPODAROWANIA TERENU skala 1/200 RZUT I WIDOK OGRODZENIA OD UL. KAJKI skala 1/50

3 Ełk, r OŚWIADCZENIE PROJEKTANTA Zgodnie z art.20 ust. 4 ustawy z dnia 7 lipca 1994r-Prawo budowlane, tekst jednolity (Dz. U. Z 2003 r. nr 207 poz z późniejszymi zmianami) -oświadczam że: projekt budowlany sporządzony dla: ZARZADU MELIORACJI I URZĄDZEŃ WODNYCH W OLSZTYNIE, OLSZTYN, UL. PARTYZANTÓW 24 WYMIANY OGRODZENIA WRAZ Z BRAMĄ WJAZDOWĄ I FURTKĄ na dz. 785 w Ełku przy ul. Kajki 10 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. AUTOR: PROJEKTANT: Architektura mgr inż. arch. TOMASZ TRUCHAN NR UPR. BŁ-PdOKK/95/2007

4 Ełk, ul. Wojska Polskiego 71A, NIP , tel , INFORMACJA BIOZ DOTYCZY BEZPIECZEŃSTWA I OCHRONY ZDROWIA PODCZAS REALIZACJI INWESTYCJI TEMAT: PROJEKT WYMIANY OGRODZENIA WRAZ Z BRAMĄ WJAZDOWĄ I FURTKĄ ADRES: EŁK, UL. KAJKI 10 DZ. NR GEOD. 785 INWESTOR: ZARZAD MELIORACJI I URZĄDZEŃ WODNYCH W OLSZTYNIE OLSZTYN UL. PARTYZANTÓW 24 AUTOR: PROJEKTANT: mgr inż. arch. TOMASZ TRUCHAN NR UPR. BŁ-PdOKK/95/2007 DATA WYKONANIA: 24 KWIECIEŃ 2014

5 OPIS TECHNICZNY Do informacji Bioz wymiany ogrodzenia wraz z bramą wjazdową i furtką na dz. 785 w Ełku przy ul. Kajki 10. -Ustawa z 7 lipca 1994 r- Prawo Budowlane ( Dz. U. Z 2000 r. nr 106 poz z późniejszymi zmianami art. 20, pkt. 1b) - Rozporządzenie Ministra Infrastruktury z roku w sprawie informacji BIOZ i planu BIOZ 1. Obiekty istniejące podlegające rozbiórce; Istniejące ogrodzenie działki do rozbiórki. 2. Zakres robót i kolejność realizacji Przedmiotem inwestycji są roboty budowlane związane z wymianą ogrodzenia wraz z brama wjazdową i furtką, Zakres i specyfika robót zasadniczo nie wykracza poza standardy obowiązujące przy realizacji tego typu obiektów i robót. Zakres realizacji obiektu obejmuje: -wykonanie stóp i ław fundamentowych pod ogrodzenia, -wykonanie przęseł indywidualnych ogrodzenia z profili stalowych zamkniętych zimnogietych, -wykonanie furtki i bramy wjazdowej -wykonanie ogrodzenia panelowego przetłaczanego 3d razem ze słupkami stalowymi systemowymi 3. Elementy zagospodarowania, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Projektowana prace zlokalizowane są na działce zabudowanej, zagospodarowanej oraz uzbrojonej. 4. Przewidywanie zagrożenia podczas realizacji robót budowlanych. W trakcie budowy wykonywane będą roboty o podwyższonym poziomie ryzyka stwarzające zagrożenie bezpieczeństwa i zdrowia ludzi: A/wykonywanie wykopów o ścianach pionowych bez rozparcia o głębokości nie większej niż 1.5 m. B/roboty, przy wykonaniu których występuje ryzyko upadku z wysokości ponad 5m, C/roboty wykonywane przy użyciu dźwigów. ad. A) Wykopy o głębokości nie większej niż 1.5 m Przy wykonaniu wykopu pod fundament mogą pojawić się następujące zagrożenia: osuwanie się ziemi niebezpieczeństwo wpadnięcia pracownika do wykopu, wpadniecie do wykopu koparki lub innego sprzętu porażenie prądem po przerwaniu istniejących kabli energetycznych. Zagrożenie istnieje jedynie w czasie i miejscu wykonywania wykopów. ad. B) Roboty niosące ryzyko upadku z wysokości ponad 5m w.w. roboty nie występują

6 ad. C) w.w. roboty nie występują 5. Wydzielenie i oznakowanie miejsc prowadzenia robót budowlanych. Wydzielić i oznakować należy: - strefy niebezpieczne z uwagi na możliwość spadania przedmiotów: - wykopy, studzienki i zagłębienia, - strefy pracy maszyn i urządzeń (zasięg części ruchomych koparek). Wymienione strefy wydzielić i oznakować zależnie od rejonu i czasu ich wystąpienia oraz rodzaju zastosowanego sprzętu. W tym celu stosować tablice, taśmy i szarfy ostrzegawcze oraz informację słowną. 6. Instruktaż pracowników. Przed przystąpieniem do realizacji robót wymienionych jako szczególnie niebezpieczne należy przeprowadzić instruktaż pracowników i każdorazowo omówić zasady postępowania w przypadku wystąpienia zagrożenia. W tym celu należy organizować odprawy robocze i instruktaż stanowiskowy. Ponadto prowadzić wzmożony nadzór a wykonywanie powierzyć sprawdzonym i doświadczonym pracownikom. Należy sprawdzać stosowanie przez pracowników przydzielonych środków ochrony indywidualnej jak kaski, odpowiednie obuwie, okulary, maski i rękawice ochronne. Instruktaż pracowników należy przeprowadzić przed przystąpieniem do: - utrudnionych robót fundamentowych Zabezpieczenie wykopów wykonać zgodnie z przepisami. 7. Sposób przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie budowy Należy uwzględnić sposób przechowywania zwłaszcza preparatów z obszaru tzw. Chemii budowlanej na wskazane w instrukcji temperatury magazynowania. Preparaty niebezpieczne jak gazy techniczne przechowywać w pomieszczeniach chronionych i dozorowanych. 8. Środki techniczne i organizacyjne w strefach szczególnego zagrożenia. Zapewnić bezpieczna i sprawną komunikację umożliwiającą szybką ewakuację na wypadek pożaru, awarii poprzez: - określić miejsca i sposób oznaczenia dróg komunikacyjnych i ewakuacyjnych, - zgromadzić na placu budowy podstawowy sprzęt p. poż., - posiadać apteczkę ze środkami pierwszej pomocy. 9. Przechowywanie dokumentacji budowy oraz innych dokumentów. Przechowywanie dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych ( dokumenty dopuszczenia do eksploatacji urządzeń) winno być w pomieszczeniu kierownika robót. Na budowie obowiązują ponadto standardowe wymagania z zakresu zabezpieczenia spraw socjalno- bytowych. Sporządził: mgr inż. arch. Tomasz Truchan

7 OPIS TECHNICZNY 1.Położenie inwestycji: Projektowana inwestycja zlokalizowana jest na dz. nr geod 785 w obrębie 01- Ełk1, przy ul. Kajki 10 w Ełku. 2.Inwestor: ZARZAD MELIORACJI I URZĄDZEŃ WODNYCH W OLSZTYNIE OLSZTYN, UL. PARTYZANTÓW Autor projektu: mgr inż. Arch. Tomasz Truchan Ełk ul. Wojska Polskiego 71A upr. BŁ-PdOKK/95/2007 Tel Podstawa opracowania: - umowa z inwestorem - kopia mapy zasadniczej działki w skali 1:500, - oględziny i inwentaryzacja istniejącego ogrodzenia wykonana na działce inwestora w miesiącu kwietniu 2014 roku i zdjęcia wykonane aparatem cyfrowym /materiały robocze znajdują się w pracowni projektowej/. 5. Przedmiot opracowania: Tematem niniejszego opracowania jest projekt budowlany wymiany istniejącego ogrodzenia wraz z bramą wjazdową i furtką. Ogrodzenie nowe zostało zaprojektowane po obrysie starego, które ulegnie rozbiórce. 6. Opis stanu istniejącego ogrodzenia: Działka nr geod. 785 jest własnością inwestora, położona jest Ełku przy ul Kajki 10. Działka jest w tej chwili ogrodzona ze wszystkich stron. Od strony ul. Kajki ogrodzenie stanowią stalowe przęsła wykonane z ceowników przymocowane do słupków stalowych do betonowego cokołu. Brama wjazdowa i furtka również wykonane jako stalowe przymocowane do słupków stalowych wykonanych z dwuteownika. Od strony południowej ogrodzenie stanowią przęsła wykonane z siatki stalowej osadzonej w ramach z kątownika stalowego przytwierdzone do słupków stalowych posadowione na cokole betonowym. Od strony północnej i wschodniej ogrodzenie stanowią słupki stalowe z rozciągniętą pomiędzy nimi siatką stalową. Od tej strony ogrodzenie nie posiada cokołu betonowego

8 7. Roboty rozbiórkowe: Istniejące ogrodzenie należy rozebrać. Roboty rozbiórkowe należy rozpocząć od zabezpieczenia terenu i demontażu bramy wjazdowej, furtki oraz stalowych przęseł, do demontażu przeznaczone są także pozostałe stalowe słupki ogrodzenia. Przęsła i słupki należy zinwentaryzować, a następnie przekazać i złożyć w miejscu wskazanym przez Inwestora. Istniejący (cokół) betonowy należy rozebrać. 8. Opis ogrodzenia od strony ul. Kajki Ogrodzenie od strony ul Kajki zostało zaprojektowane jako stalowe z profili zamkniętych zimnogiętych z bramą dwuskrzydłową i furtką. Całkowita długość ogrodzenia to 36,50 mb Na ogrodzenie składa się 10 szt. przęseł o wym. szer. 253cm wys. 130cm ogrodzeniowych, 1szt. przęsło ogrodzeniowe o wym. szer. 170cm wys. 130 cm, 1szt. przęsło ogrodzeniowe o wym. szer. 190cm wys. 130 cm, 1 szt. brama wjazdowa dwuskrzydłowa o szerokości 4,05 m, 1 szt. furtka wejściowa o szerokości 1,05 m, 6 szt. słupków o przekroju 8x10 cm i 9 słupków o przekroju 6x6 cm. Słupki i część pionowych elementów ogrodzenia zakończona jest ozdobnymi kulami stalowymi (wg. rys.). Plan rozmieszczenia słupków i przęseł ogrodzenia należy sprawdzić w naturze przed rozpoczęciem robót betonowych fundamentowych. Grunt nienośny należy zastąpić piaskiem zagęszczonym do stopnia IS > 0,95. Zaprojektowano cokoły betonowe o szer. 20 cm pod słupki o głębokości całkowitej 1,2m natomiast pomiędzy przęsłami o wys. całkowitej 0.5m. Wysokość cokołu ponad poziom otaczającego terenu zakłada się na 20 cm. Cokół wykonać z betonu B20 (towarowy, z betoniarni). Cokoły zbrojone 6 prętami ze stali żebrowanej fi 10mm ze strzemionami ze stali gładkiej fi 6mm w rozstawie co 30 cm. Podczas betonowania zatapiać słupki ogrodzeniowe w rozstawie jak na rysunkach planu rozmieszczenia słupków i przęseł ogrodzenia. Wymiary z projektu należy ewentualnie skorygować dostosowując do pomiarów z natury. Wszystkie elementy ogrodzenia, bram i furtek mają być po oczyszczeniu zabezpieczone przed korozją (2x malowanie minią ołowiową) oraz pomalowane farbą olejną nawierzchniową dwukrotne metodą natryskową w kolorze grafitu. Zaleca się przeprowadzać malowanie w wyłącznie w pomieszczeniach wolnych od kurzu i zapewniających temperaturę powietrza od 15 do 20 stopni Celsjusza. Należy przestrzegać następujących zasad przy malowaniu elementów stalowych: z powierzchni stali należy usunąć bardzo starannie pył, kurz, pleśnie, tłuszcz, rdzę, zgorzelinę i inne zabrudzenia, zmniejszające przyczepność farby do podłoża; przez zmywanie, usuwanie przy użyciu szczotek stalowych, odrdzewiaczy chemicznych, materiałów ściernych, piaskowanie, odpalanie, ługowanie lub przy zastosowaniu innych środków, zgodnie z wymaganiami PN-H i PN-ISO , przed malowaniem należy wypełnić wgłębienia i rysy na powierzchniach za pomocą kitów lub szpachlówek ogólnego stosowania, a następnie - wygładzić i zeszlifować podłoże pod farbę, do malowania można stosować farby ogólnego stosowania przeznaczone do użytku zewnętrznego, dobrej jakości, z nie przekroczonym okresem

9 gwarancji, Malowanie powinno odpowiadać wymaganiom PN-H Rodzaj farby oraz liczbę jej warstw zastosowanych przy malowaniu określa Inspektor Nadzoru na wniosek Wykonawcy. 9. Pozostałe ogrodzenie działki Na pozostałych fragmentach granicy działki zaprojektowane zostało ogrodzenie panelowe przetłaczane 3d. Ogrodzeniem nie objęto fragmentów granicy działki stanowiących ściany budynków gospodarczych. Na elementy ogrodzenia składają się: cokół betonowy zbrojony, słupki stalowe i przęsła stalowe panelowe przetłaczane. Jako kolor wykończenia ogrodzenia zaprojektowano grafit. Plan rozmieszczenia słupków i przęseł ogrodzenia należy sprawdzić w naturze przed rozpoczęciem robót betonowych fundamentowych. Grunt nienośny należy zastąpić piaskiem zagęszczonym do stopnia IS > 0,95. Zaprojektowano cokoły betonowe o szer. 20 cm pod słupki o głębokości całkowitej 1,2m natomiast pomiędzy przęsłami o wys. całkowitej 0.5m. Wysokość cokołu ponad poziom otaczającego terenu zakłada się na 20 cm. Cokół wykonać z betonu B20 (towarowy, z betoniarni). Cokoły zbrojone 6 prętami ze stali żebrowanej fi 10mm ze strzemionami ze stali gładkiej fi 6mm w rozstawie co 30 cm. Podczas betonowania zatapiać słupki ogrodzeniowe w rozstawie jak na rysunkach planu rozmieszczenia słupków i przęseł ogrodzenia. Wymiary z projektu należy ewentualnie skorygować dostosowując do pomiarów z natury. Ogrodzenie panelowe przetłaczane 3D składa się z paneli zgrzewanych z drutu 5mm, słupków prostokątnych 60 x 40 x 2,0 mm oraz specjalnych obejm montażowych. Panele jak i słupki są cynkowane ogniowo i dodatkowo malowane proszkowo w kolorze grafitu. Słupki od góry zamknięte są daszkami z mrozoodpornego tworzywa sztucznego. Projektuje się panele o wym. 250 x 123 cm i słupki ogrodzeniowe o wys. całkowitej 2m. Uwagi końcowe. Wszystkie prace wykonywane są w terenie uzbrojonym. W związku z powyższym wykopy należy więc wykonywać ręcznie, w razie napotkania uzbrojenia biegnące wzdłuż ogrodzenia należy zmienić stosownie jego trasę. Ewentualne przewody elektryczne przecinające linię ogrodzenia należy zabezpieczyć rurami osłonowymi stalowymi. Wszystkie prace powinny być wykonywane przy stałym nadzorze osoby z uprawnieniami budowlanymi. W trakcie realizacji projektu należy stosować materiały i wyroby posiadające obowiązujące świadectwa dopuszczenia do stosowania w budownictwie. Wszelkie roboty budowlane winny być prowadzone zgodnie z wiedzą budowlaną. Sporządził: mgr inż. arch. Tomasz Truchan
