Strumień pola elektrycznego

Transkrypt

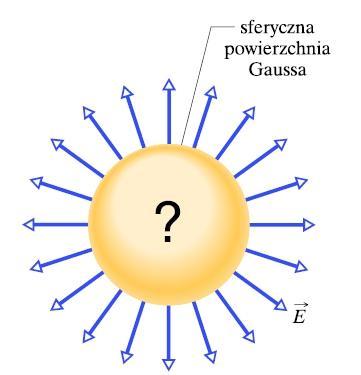

1 Powierzchnia Gaussa Właściwości : - jest to powierzchnia hipotetyczna matematyczna konstrukcja myślowa, - jest dowolną powierzchnią zamkniętą w praktyce powinna mieć kształt związany z symetrią pola, - powierzchnia Gaussa przechodzi przez punkt, w którym obliczamy natężenie pola. - w każdym punkcie powierzchni jest określone natężenie pola elektrycznego - wektory E mają taka samą wartość - skierowane na zewnątrz Aby obliczyć wypadkowy ładunek dodatni, objęty przez powierzchnię, należy wiedzieć ile pola elektrycznego przenika przez powierzchnię

2 Strumień pola elektrycznego Dokładną definicję strumienia pola elektrycznego, przenikającego przez zamkniętą powierzchnię otrzymujemy przez podejście do coraz mniejszych pól powierzchni kwadratów Strumień elektryczny F przenikający przez powierzchnię Gaussa jest proporcjonalny do całkowitej liczby linii pola elektrycznego, przechodzącego przez tę powierzchnię

3 Prawo Gaussa 0 F q wew 0 E ds q wew Ładunek q wew wypadkowy ładunek Słuszne gdy ładunek znajduje się w próżni lub w powietrzu

4 Prawo Gaussa a prawo Coulomba Należy policzyć całkę po powierzchni S, E jest stałe Całka jest równa sumie po polach powierzchni ds. elementów sfery i jest równa polu powierzchni sfery

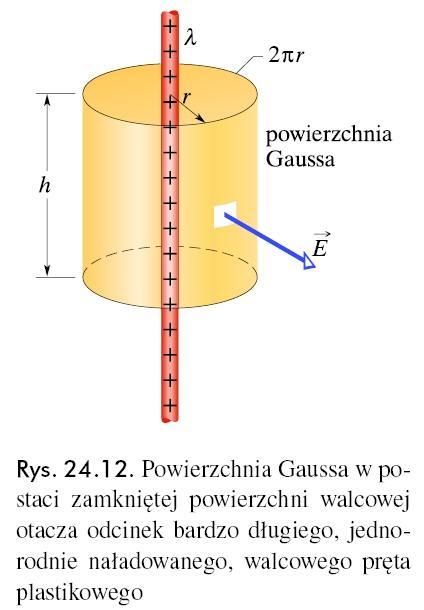

5 Zastosowanie prawa Gaussa symetria walcowa Wyznacz wartość natężenia pola elektrycznego w odległości r od pręta? Wybieramy powierzchnię walca o promieniu r i wysokości h, współosiowego z prętem. Powierzchnia musi być zamknięta. Pole powierzchni bocznej walca 2πrh

6 Zastosowanie prawa Gaussa symetria płaszczyznowa 1. Wybieramy powierzchnię Gaussa 2. Powierzchnia musi być zamknięta Z symetrii wynika, że E musi być prostopadłe do płyty i do denek Ładunek jest dodatni!!! Linie pola nie przecinają powierzchni bocznej, więc strumień pola przez tę część jest równy zero

7 Pojemność elektryczna

8 Pojemność elektryczna q CU

9 Obliczanie natężenia pola elektrycznego q jest ładunkiem obejmowanym przez powierzchnię Gaussa, a całka jest wypadkowym strumieniem elektrycznym przez tę powierzchnię. Założymy, że rozważana powierzchnia Gaussa będzie taka, że jeśli przechodzi przez nią strumień elektryczny, to natężenie pola Ma na niej jednakową wartość a wektory E i ds są do siebie równoległe

10 Obliczanie różnicy potencjałów Różnica potencjałów między okładkami kondensatora jest związana z natężeniem pola elektrycznego E Całkę liczymy po dowolnym torze, który zaczyna się na jednej okładce a kończy na drugiej. Tor wzdłuż linii pola elektrycznego, od okładki ujemnej do okładki dodatniej. Iloczyn EdS = -Eds

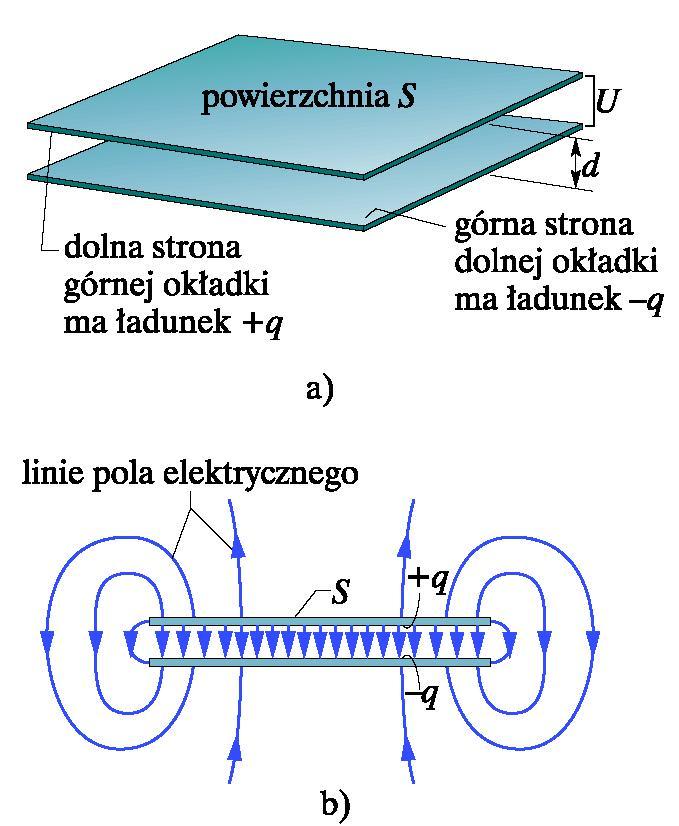

11 Kondensator płaski Okładki są tak duże i blisko siebie, że można zaniedbać zakrzywienie linii pola przy krawędziach okładek i traktować E jako stałe

12 Kondensator cylindryczny Powierzchnia Gaussa: powierzchnia walca zamkniętego denkami o długości L i promieniu r Pole zakrzywionej części pow. Gaussa 4prL a b r b R r

13 Należy policzyć całkę po powierzchni S, E jest stałe Całka jest równa sumie po polach powierzchni ds. elementów sfery i jest równa polu powierzchni sfery

14 Zastosowanie prawa Gaussa symetria sferyczna S 2 S 1 q

15 Kondensator sferyczny

16 Kondensatory połączone równolegle + - C 1 C 1,q 1 V V 1 V C 2 C 2, q 2 Q C + - V + - C C V Q Q2 C1 V1 C2 V1 1 2 V Q V 1 2 C C1 C2 C3... C N C i N i1 C 1 C

17 Jeśli różnica potencjałów U jest przyłożona do kilku kondensatorów połączonych równolegle, to taka sama różnica potencjałów U występuje na każdym kondensatorze. Całkowity ładunek q, zgromadzony w układzie jest sumą ładunków, zgromadzonych na poszczególnych kondensatorach. Kondensatory połączone równolegle można zastąpić równoważnym kondensatorem o takim samym całkowitym ładunku q i takiej samej różnicy potencjałów U, jak dla kondensatorów układu.

18 ; C Q V C Q V ΔV 1 ΔV 2 ΔV C 1 C V - + C 1,Q 1 C 2, Q 2 V 2 1 eq 2 1 eq C 1 C 1 C 1 C Q C Q C Q Kondensatory połączone szeregowo N 1 i i N 2 1 eq C 1 C 1... C 1 C 1 C 1

19 Jeśli różnica potencjałów U jest przyłożona do kilku kondensatorów połączonych szeregowo, to kondensatory mają identyczne ładunki q. Suma różnic potencjałów na wszystkich kondensatorach jest równa przyłożonej różnicy potencjałów U.

20 Pomiar małych deformacji przy użyciu kondensatora płaskiego C 1 ε 0 d S C 2 ε 0 S d - d Kondensator powietrzny ε 0S ε 0S d Δd d ΔC C2 C1 ε 0S d d Δd d d Δd ΔC d ε 0 SΔd ε 2 d Δd d 0 SΔd próbka 1 Δd d czułość rośnie ~ 2 d Δd ΔCd ε S 0 2 Dla C ~ 10 2 pf, d ~ 0,5mm, 2r ~ 5cm d ~

21 Metoda Pomiar umożliwiająca poziomu cieczy monitorowanie przy użyciu poziomu kondensatora cieczy, szczególnie cylindrycznego produktów z tendencją do tworzenia osadów, w aplikacjach wysokotemperaturowych/ wysokociśnieniowych oraz w procesach szybkozmiennych. 1 C C 1 C 2 2π ε x r2 ln r 2π ε C 0 L x 1 C 2 ln r r 2 1 Zalety: - bardzo krótki czas odpowiedzi pomiarowej - wysoka dokładność pomiaru - detekcja rozdziału faz cieczy niezależnie od obecności emulsji i zawiesin 21

22 Energia zmagazynowana w polu magnetycznym Praca, potrzebna do przemieszczenia całkowitego ładunku q kondensatora Praca jest zmagazynowana w postaci energii potencjalnej Energia potencjalna naładowanego kondensatora jest zmagazynowana w polu elektrycznym między okładkami kondensatora

23 Model pasmowy - metale E E f Conduction band Valence band (completely full)

24 Model pasmowy -półprzewodniki

25 Model pasmowy -półprzewodniki

26 Model pasmowy - izolatory E Conduction band (completely empty) E f Eenergy gap Valence band (completely full)

27 Kondensator z dielektrykiem

28 Kondensator z dielektrykiem Pojemność wzrasta o czynnik r Konieczność ograniczenia różnicy potencjałów, jaka może być przyłożona do okładek, do pewnej wartości U max, zwanej napięciem przebicia. Jeśli tę wartość istotnie przekroczymy, to nastąpi przebicie materiału dielektrycznego i między okładkami powstanie przewodząca ścieżka. Każdy materiał dielektryczny ma charakterystyczną wytrzymałość na przebicie, która jest maksymalną wartością natężenia pola elektrycznego, jakie dielektryk może wytrzymać bez przebicia.

29 Atomy i cząsteczki w polu elektrycznym 1. Dielektryki polarne. Cząsteczki pewnych dielektryków, np. wody, mają trwałe elektryczne momenty dipolowe. W takich materiałach (zwanych dielektrykami polarnymi) dipole elektryczne mają tendencję do ustawiania się wzdłuż zewnętrznego pola elektrycznego. Wskutek swego przypadkowego ruchu termicznego cząsteczki ciągle się potrącają nawzajem, a więc uporządkowanie nie jest całkowite, ale staje się coraz pełniejsze wraz ze wzrostem wartości natężenia przyłożonego pola (lub zmniejszeniem temperatury, a stąd liczby zderzeń). Uporządkowane dipole elektryczne wytwarzają pole elektryczne o natężeniu skierowanym przeciwnie do przyłożonego pola i mniejszej wartości.

30 Atomy i cząsteczki w polu elektrycznym 2. Dielektryki niepolarne. Bez względu na to, czy cząsteczki mają trwałe elektryczne momenty dipolowe, czy też nie, po umieszczeniu w zewnętrznym polu elektrycznym zyskują indukowane momenty dipolowe. Dzieje się tak, ponieważ zewnętrzne pole ma tendencję do rozciągania" cząsteczek i przesuwa nieco środki ładnku dodatniego i ujemnego.

31 Dielektryki obraz mikroskopowy indukowane ładunki powierzchniowe na ścianach płyty wytwarzają pole elektryczne o natężeniu E', skierowanym przeciwnie do natężenia przyłożonego pola elektrycznego E 0. Wypadkowe natężenie pola E wewnątrz dielektryka (suma wektorowa natężeń E 0 i E') ma kierunek natężenia E ale ma mniejszą wartość.

32 Dielektryki i prawo Gaussa Całkowity ładunek otoczony przez powierzchnię Gaussa wynosi q-q 0 E ds 0ES q q E q q' S 0 E ' E0 q S r r 0 Ładunek swobodny Ładunek indukowany q q' q r

33 Dielektryki i prawo Gaussa 1. Całka strumienia zawiera obecnie r E, a nie E. (Wektor 0 r E jest nieraz nazywany indukcją elektryczną D). 2. Ładunek q otoczony przez powierzchnię Gaussa jest teraz tylko ładunkiem swobodnym. 3. stała 0 została zastąpiona przez r 0

34 Ładunki w ruchu Chociaż prąd elektryczny jest strumieniem poruszających się ładunków, to nie wszystkie poruszające się ładunki tworzą prąd elektryczny. Jeśli przez powierzchnię ma przepływać prąd elektryczny, to musi być wypadkowy przepływ, ładunku przez tę powierzchnię. Podane niżej dwa przykłady wyjaśniają, co mamy tu na myśli. Elektrony swobodne (elektrony przewodnictwa) w izolowanym kawałku przewodnika miedzianego poruszają się chaotycznie. Jeśli poprowadzimy umowną płaszczyznę przez taki przewodnik, to elektrony przewodnictwa przechodzą przez nią w obydwu kierunkach i stąd w przewodniku nie występuje wypadkowy przepływ ładunku i nie ma prądu elektrycznego. Jeśli jednak podłączymy końce przewodnika do źródła, to zakłócimy nieco przepływ w jednym kierunku i w wyniku tego nastąpi wypadkowy przepływ ładunku, czyli przepływ prądu elektrycznego w przewodniku. Przepływ wody przez wąż ogrodowy jest ukierunkowanym przepływem ładunku dodatniego (protonów w cząsteczkach wody), z szybkością rzędu kilku milionów kulombów na sekundę. Nie ma jednak wypadkowego przepływu ładunku, ponieważ istnieje jednoczesny przepływ ujemnego o tej samej wielkości, w tym samym kierunku.

35 Natężenie prądu elektrycznego I dq dt q dq t Idt 0 1 amper = 1A = 1 kulomb na sekundę = 1C/s I 0 I1 I2

36 Kierunek prądu elektrycznego Strzałka prądu jest narysowana w kierunku, w którym poruszałyby się dodatnio naładowane nośniki, nawet jeśli rzeczywiste nośniki ładunku są ujemne i poruszają się w przeciwnym kierunku.

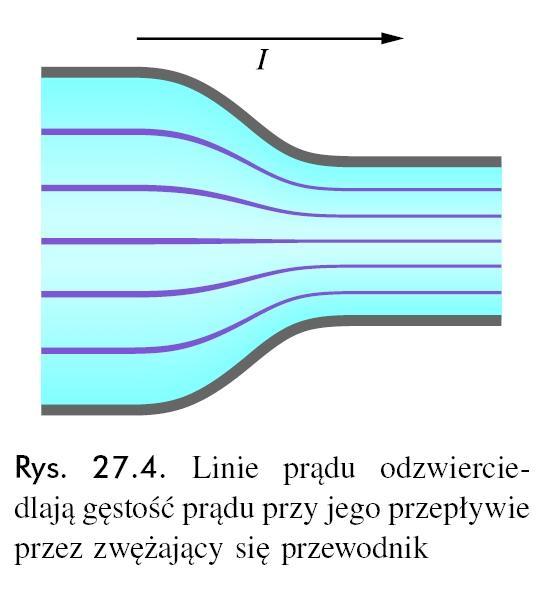

37 Gęstość prądu elektrycznego Gęstość prądu elektrycznego I J ds Gęstość prądu elektrycznego J, ma taki sam kierunek jak prędkość poruszających się ładunków, jeśli są dodatnie, i przeciwny kierunek, jeśli są ujemne. Jeśli gęstość prądu J jest stała i równoległa do ds, wtedy: I J ds J ds Js Jednostką gęstości prądu elektrycznego w układzie SI jest amper na metr kwadratowy (A/m 2 ). 37

38 Prędkość unoszenia Gdy przez przewodnik płynie prąd, elektrony w rzeczywistości poruszają się przypadkowo, Prędkość unoszenia ale z prędkością unoszenia (dryfu) v d w kierunku przeciwnym do natężenia przyłożonego pola elektrycznego, które wywołuje przepływ prądu. Całkowity ładunek nośników, z których każdy ma ładunek e, w przewodniku o długości L wynosi q ( nsl) e gdzie n jest liczbą nośników na jednostkę objętości. Natężenie prądu jest równe: I q t nsle L / v d nsev d v d I nse J ne 38

39 Opór elektryczny Opór elektryczny Opór elektryczny (rezystancja) między dwoma dowolnymi punktami przewodnika określamy przez przyłożenie różnicy potencjałów U między tymi punktami i pomiar natężenia / powstałego prądu. Opór elektryczny R jest określony wzorem: R U I Jednostką oporu elektrycznego w układzie SI, jest om równy wolt na amper. 1 om = 1 Ω = 1 wolt na amper = 1V/A. Opór elektryczny właściwy (rezystywność) ρ materiału: E J E J V / m A/ m 2 V A m m 39

40 Opór elektryczny Opór elektryczny jest właściwością ciała. Opór elektryczny właściwy jest właściwością materiału. E U L R U I J I S E J R L S 40

41 Prawo Ohma Opór elektryczny Prawo Ohma: Natężenie prądu, płynącego przez przewodnik jest zawsze wprost proporcjonalne do różnicy potencjałów, przyłożonej do przewodnika. Element obwodu spełnia prawo Ohma, gdy jego opór nie zależy od wartości i polaryzacji przyłożonej różnicy potencjałów. 41

42 Prawo Ohma Prawo Ohma Ruch elektronów przewodnictwa w polu elektrycznym o natężeniu E jest więc złożeniem ruchu, wynikającego z przypadkowych zderzeń i ruchu wywołanego polem E. Gdy rozważymy wszystkie elektrony swobodne, ich przemieszczenia przypadkowe uśredniają się do zera i nie dają wkładu do prędkości unoszenia. Prędkość unoszenia jest wynikiem oddziaływania pola elektrycznego na elektrony. Szare linie ilustrują ruch elektronu od punktu A do punktu B z sześcioma zderzeniami po drodze. Zielone linie pokazują, jak mógłby wyglądać tor w obecności przyłożonego pola elektrycznego o natężeniu E. 42

43 Siła elektromotoryczna Aby wytworzyć stały przepływ ładunku, potrzebujemy pompy ładunku" - urządzenia, które wykonując pracę nad nośnikami ładunku, utrzymuje różnicę potencjałów między parą swych zacisków. Urządzenie takie nazywamy źródłem siły elektromotorycznej (źródłem SEM); powiedzenie, że źródło dostarcza siły elektromotorycznej L, oznacza, że wykonuje ono pracę nad nośnikami ładunku. ε dw dq Siła elektromotoryczna źródła SEM jest pracą, przypadającą na jednostkę ładunku, jaką wykonuje źródło, przenosząc ładunek z bieguna o mniejszym potencjale, do bieguna o większym potencjale. Jednostką siły elektromotorycznej w układzie SI jest dżul na kulomb [J/C]. 43

44 Obliczanie natężenia prądu w obwodzie o jednym oczku Obwód składa się z doskonałej baterii B o SEM L, opornika o oporze R i dwóch łączących je przewodów. W przedziale czasu dt w oporniku energia I 2 R zamienia się a energię termiczną. W tym samym czasie ładunek o wartości dq = Idt przepłynie przez baterię B i praca, wykonana przez baterię nad tym ładunkiem wynosi dw dq Idt Z zasady zachowania energii wynika, że praca wykonana przez baterię musi być równa energii termicznej wytworzonej w oporniku Idt I 2 Rdt IR

45 II prawo Kirchhoffa Algebraiczna suma zmian potencjału napotykanych przy pełnym obejściu dowolnego oczka musi być równa zeru. U E IR 0 Reguła oporu: Gdy przemieszczamy się wzdłuż opornika w kierunku przepływu prądu, zmiana potencjału wynosi -IR, przy ruchu w przeciwną stronę wynosi +IR. Reguła SEM: W doskonałym źródle SEM zmiana potencjału wynosi +ε, gdy poruszamy się zgodnie z kierunkiem strzałki SEM, a przy ruchu w przeciwną stronę wynosi -ε. 45

46 Obliczanie natężenia prądu w obwodzie o jednym oczku Obwód składa się z doskonałej baterii B o SEM L, opornika o oporze R i dwóch łączących je przewodów. Idąc wzdłuż przewodu do górnego końca opornika, nie napotykamy żadnej zmiany potencjału, ponieważ przewód ma znikomo mały opór; ma on zatem ten sam potencjał, co dodatni biegun baterii i górny koniec opornika Gdy przejdziemy przez opornik, potencjał ulegnie zmianie zgodnie Co więcej, potencjał musi zmaleć, ponieważ poruszamy się od końca opornika o większym potencjale. Zmiana potencjału wynosi więc IR. V IR a V a IR

47 I prawo Kirchhoffa Suma natężeń prądów wpływających do dowolnego węzła musi być równa sumie natężeń prądów wypływających z tego węzła. I 0 Reguła oporu: Gdy przemieszczamy się wzdłuż opornika w kierunku przepływu prądu, zmiana potencjału wynosi -IR, przy ruchu w przeciwną stronę wynosi +IR. 47
