1 Instrukcja obsługi DEVIreg 535 Termostat elektroniczny

2 Oryginalna instrukcja została napisana w języku angielskim. Instrukcje w innych językach są tłumaczeniem oryginału. (Dyrektywa 2006/42/WE)

3 Spis treści 1 Wstęp Dane techniczne Instrukcje bezpieczeństwa Instrukcja montażu Ustawienia Gwarancja Instrukcje usuwania Wstęp DEVIreg 535 jest regulatorem temperatury przeznaczonym do sterowania systemami ogrzewania podłogowego. Termostat jest wyposażony w czujnik powietrzny służący do sterowania temperaturą pomieszczenia i dodatkowy czujnik podłogowy do ograniczenia maksymalnej temperatury podłogi. Termostat przeznaczony jest do montażu podtynkowego. Po wprowadzeniu odpowiednich nastaw i wyborze żądanej temperatury komfortu, termostat automatycznie reguluje pracę ogrzewania poprzez pomiar temperatury podłogi, aby dostosować temperaturę do poziomu komfortowego dla użytkownika, bez względu na zmiany pogody. Instrukcja obsługi 3

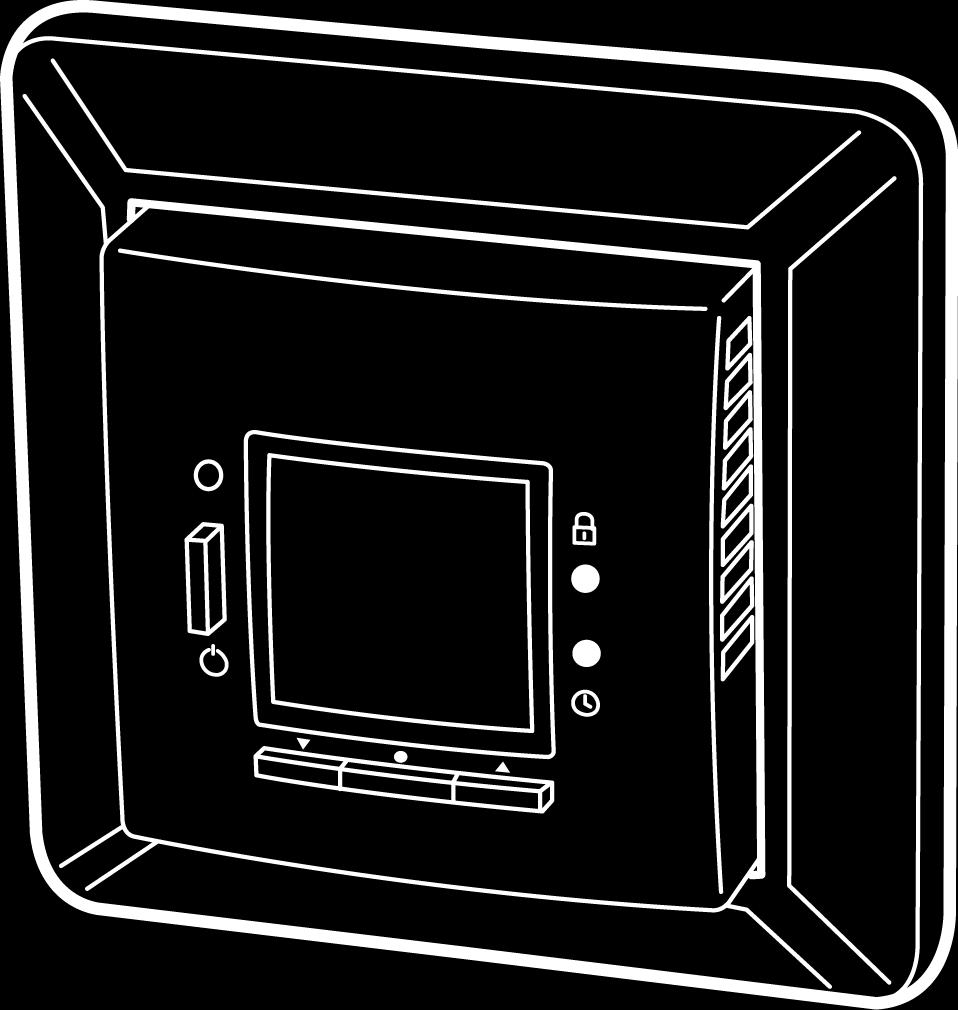

4 Termostat wyposażono w przyciski do regulacji ustawienia temperatury, diodę LED wskazującą wyłączenie (światło zielone) i załączenie grzania (światło czerwone). Więcej informacji o produkcie znajduje się w: devireg.devi.com 1.1 Dane techniczne Napięcie robocze Pobór mocy w stanie gotowości Przekaźnik: Obciążenie rezystancyjne Obciążenie impedancyjne V~, 50Hz Maks. 0,30 W Maks. 15A / 3450W przy 230V cos φ= 0,3 Maks. 1A Typ czujnika NTC 15 kohm w temp. 25 C Rezystancja czujnika: 0 C 25 C 50 C Histereza 42 kohm 15 kohm 6kOhm DEVIreg 535 ± 0,2 C z czujnikiem powietrznym ± 0,4 C tylko z czujnikiem podłogowym 4 Instrukcja obsługi

5 Temperatura otoczenia Temp. ochrony przeciwzamarzaniowej Zakres temperatury -10 C do +30 C 5 C C z czujnikiem powietrznym 5-45 C tylko z czujnikiem podłogowym Maks. temperatura podłogi C Minimalna temperatura podłogi C, przy jednoczesnej pracy z czujnikiem podłogowym i czujnikiem temperatury pomieszczenia. Przewód zasilający 1x4mm 2 lub 2x2,5mm 2 Wytrzymałość termiczna Stopień zanieczyszczenia Typ Temperatura przechowywania 75 C 2 (użytek domowy) 1C Klasa ochrony IP 31 od -20 C do +65 C Instrukcja obsługi 5

6 Klasa ochrony Klasa II - Wymiary Waga 85 x 85 x 54mm (głębokość w ścianie: 24mm) 107g Produkt jest zgodny z normą EN/IEC Automatyczne regulatory elektryczne do użytku domowego i podobnego : EN/IEC (Wymagania ogólne) EN/IEC (wyłączniki czasowe) EN/IEC (Termostaty) DEVIreg Instrukcje bezpieczeństwa Przed montażem należy upewnić się, że zasilanie termostatu jest odłączone. WAŻNE: W razie używania termostatu do sterowania elementem grzejnym w ogrzewaniu podłogowym zgodnie z Elektryczny sprzęt do użytku domowego i podobnego - Bezpieczeństwo użytkowania - EN/IEC : Wymagania ogólne i EN/IEC : Wymagania szczegółowe dotyczące giętkich mat grzejnych do ogrzewania pomieszczeń, należy bezwzględnie zainstalować czujnik podłogowy i nie wolno ustawiać górnej granicy temperatury podłogi powyżej 35 C. 6 Instrukcja obsługi

7 Należy również zwrócić uwagę na poniższe: Instalację termostatu należy powierzyć wykwalifikowanemu elektrykowi z uprawnieniami w zakresie instalacji elektrycznych. Temostat należy podłączyć do zasilania przez wyłącznik rozłączający wszystkie bieguny napięcia zasilającego. Na przewodach czujnika może wystąpić napięcie sieci. Należy o tym pamiętać przy przedłużaniu przewodów czujnika. Termostat należy podłączyć do ciągłego źródła zasilania. Chronić termostat przed wilgocią, wodą, pyłem i przegrzaniem. 2 Instrukcja montażu Prosimy przestrzegać poniższych wytycznych dotyczących lokalizacji: Zamontować termostat na ścianie, na odpowiedniej wysokości (typowo od 80 do 170 cm). Instrukcja obsługi 7

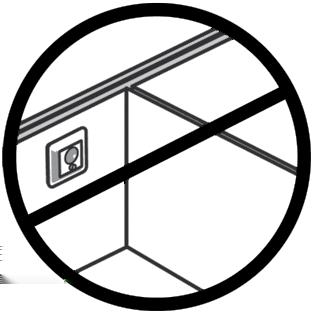

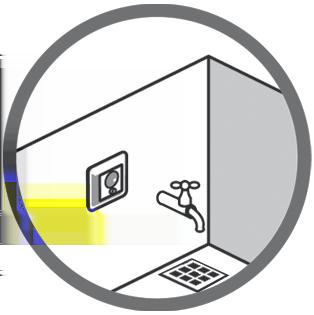

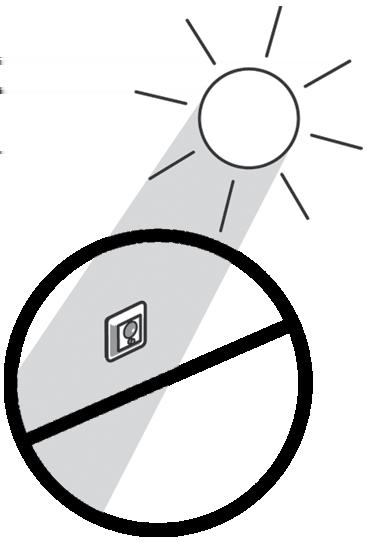

8 Termostat nie powinien być montowany w pomieszczeniach wilgotnych (np.: łazienka). Umieścić go w sąsiednim pomieszczeniu. Należy zamontować termostat zgodnie z lokalnymi przepisami dotyczącymi stopnia ochrony (IP) termostatu. Nie wolno umieszczać termostatu na wewnętrznej stronie ściany szczytowej. Termostat należy umieścić w odległości przynajmniej 50 cm od okien i drzwi. Termostat pomieszczenia należy zamontować w miejscu nie narażonym na bezpośrednie działanie promieni słonecznych. 8 Instrukcja obsługi

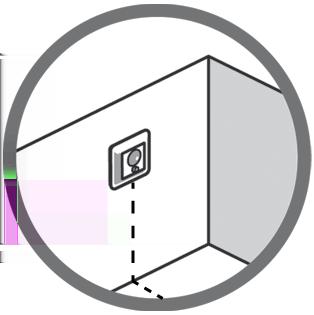

9 Uwaga: W instalacjach ogrzewania podłogowego zaleca się stosowanie czujników podłogowych - jest to obowiązkowe w przypadku podłóg drewnianych, aby uniknąć przegrzewania podłogi. Czujnik podłogowy należy umieścić w rurce usytuowanej w miejscu gdzie ściana i podłoga nie jest narażona na bezpośrednie działanie promieni słonecznych i przeciągi w pobliżu drzwi. Między kablami grzejnymi, w odległości > 2 cm od każdego z nich. Rurka powinna być wpuszczona w powierzchnię podłogi - w razie potrzeby wykonać odpowiednie zagłębienie w wylewce podłogowej. Doprowadzić rurkę do puszki połączeniowej. Promień gięcia rurki powinien wynosić co najmniej 50 mm. Instrukcja obsługi 9

10 W celu zamontowania termostatu należy wykonać poniższe czynności: 1. Otworzyć termostat: DEVIreg 535 devireg 550 D Nacisnąć zacisk w dolnej części termostatu za pomocą płaskiego narzędzia. Ostrożnie zdjąć przednią osłonę. 2. Podłączyć termostat zgodnie ze schematem połączeń. N L N LOAD L LOAD NTC Mains Max. Load V~ 15 (1) A Sensor IP31-10T30 D535 Standby maximum 0.3W 10 Instrukcja obsługi

11 Ekran kabla grzejnego należy podłączyć do przewodu PE (uziemienia) sieci zasilającej, za pomocą dodatkowej złączki. Uwaga: Czujnik podłogowy należy zawsze instalować w rurce umieszczonej w podłodze. 3. Montaż termostatu. Zamontować termostat w puszcze podtynkowej śrubami wpuszczanymi po obu stronach termostatu. Dokręcić śruby, aby zamocować termostat. 4. Włączyć zasilanie. Włączyć zasilanie główne termostatu na 15 godzin, aby w pełni naładować jego baterię. Data i godzina są zapamiętane przez 80 godzin na zasilaniu bateryjnym w przypadku utraty zasilania sieciowego. Pozostałe ustawienia są trwale zapisane. 3 Ustawienia Czujnik: Wybór czy do regulacji ogrzewania ma być używany zewnętrzny czujnik podłogowy, wbudowany czujnik powietrzny czy oba czujniki Uwaga: Domyślnie jest wybrana opcja czujnik podłogowy. Instrukcja obsługi 11

12 1. Nacisnąć przycisk instalacji D końcówką śrubokrętu. devireg 550 D 2. Nacisnąć przycisk. 3. Wybrać jedną z następujących opcji za pomocą przycisków : Jeżeli używany jest tylko czujnik podłogowy, wybrać: Wbudowany czujnik powietrzny nie jest używany. Ta opcja jest odpowiednia dla pomieszczeń, w których wymagana jest stała temperatura podłogi, np. w łazience. 12 Instrukcja obsługi

13 Jeżeli używany jest zarówno czujnik powietrzny, jak i podłogowy, wybrać: Ta opcja jest odpowiednia dla wszystkich pomieszczeń poza wilgotnymi. Termostaty muszą być zainstalowane w tym samym pomieszczeniu, co czujnik podłogowy i elementy grzejne. Jeżeli używany jest tylko czujnik powietrzny wybrać: Ta opcja jest niezalecana ze względu na zwiększone ryzyko przegrzania podłogi. Termostat musi być zainstalowany w tym samym pomieszczeniu, co elementy grzejne. 4. Aby zaakceptować nowy tryb pracy czujnika, nacisnąć. 5. Nacisnąć przycisk instalacji D, aby skonfigurować ustawienia. 6. Po wybraniu opcji czujnika podłogowego lub powietrznego/podłogowego naciskać przyciski (w górę/w dół), aby kontynuować i przejść do następnego ustawienia. Instrukcja obsługi 13

14 Sposób ustawiania maksymalnej temperatury podłogi Opcja specjalna: Ustawienie to stosuje się tylko gdy używany jest czujnik podłogowy (ustawiono opcję czujnika podłogowego lub powietrznego/podłogowego). Uwaga: Maksymalna temperatura podłogi jest domyślnie ustawiona na 35 C. 1. Aby zmienić domyślne ustawienie temperatury - nacisnąć przycisk. 2. Wybrać nową temperaturę za pomocą przycisków. 3. Aby zaakceptować nową wybraną temperaturę, nacisnąć. 4. Nacisnąć przycisk instalacji D, aby skonfigurować ustawienia. devireg 550 D 5. Naciskać przyciski (w górę/w dół), aby przejść do następnego ustawienia. 14 Instrukcja obsługi

15 Uwaga: Przez zmianą maksymalnej temperatury podłogi należy skonsultować się z jej producentem i pamiętać o poniższych informacjach: Temperatura podłogi jest mierzona w miejscu, w którym znajduje się czujnik. Temperatura pod powierzchnią podłogi drewnianej może być nawet o 10 stopni wyższa niż na powierzchni podłogi. Producenci podłóg często podają maksymalną temperaturę górnej powierzchni podłogi (która wynosi zwykle C). W celu regulacji temperatury podłogi należy zawsze instalować czujnik podłogowy lub połączenie czujnik powietrzny + temperatury podłogi. Regulacja temperatury pomieszczenia bez czujnika podłogowego może nie być dostatecznie precyzyjna, możliwe jest również przegrzanie podłogi. Instrukcja obsługi 15

16 Opór cieplny [m2k/w] Przykłady podłóg Szczegóły Przybliżona regulacja dla podłogi o temp. 25 C 0.05 Panel podłogowy HDF 8 mm 0.10 Parkiet bukowy 14 mm 0.13 Deska lita dębowa 22 mm < 0.17 Maksymalna grubość wykładziny odpowiednia dla ogrzewania podłogowego 0.18 Deski lite jodłowe 22 mm > 800 kg/m 3 28 C kg/m 3 31 C > 800 kg/m 3 32 C wg EN C C kg/m 3 DEVIreg Instrukcja obsługi

17 Określanie skali temperatury Warunek specjalny: W razie wybrania czujnika podłogowego należy wybrać skalę numeryczną, wykonując czynności z punktów 1-6. Uwaga: Domyślnie jest stosowana skala Celsjusza. 1. Aby zmienić domyślną skalę temperatury, naciśnij przycisk. 2. Wybrać skalę za pomocą przycisków. Skalę numeryczną można wybrać wykonując punkty 1-6 lub skalę Celsjusza wykonując punkty od Aby zaakceptować wybraną skalę temperatury, nacisnąć. 4. W razie potrzeby można przechodzić wstecz lub do przodu pomiędzy ustawieniami instalacji naciskając przyciski (w górę/w dół). 5. Nacisnąć przycisk instalacji D, aby opuścić tryb instalacji. 6. Założyć ramkę i przednią osłonę. Instrukcja obsługi 17
