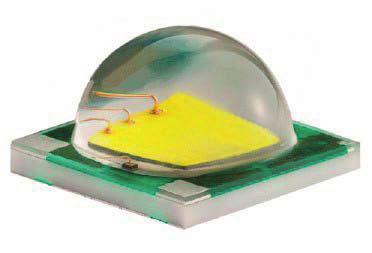

2 ROSA LED Firma Rosa zaradila do svojej ponuky svietidlá série ROSA LED, obsahujúca pouličné svietidlá, parkové svietidlá a svietiace stĺpy. Technológia anodizácie povrchu hliníkových stožiarov je použitá taktiež pre hliníkové kryty svietidiel ROSA LED. Svietidlá z tejto série sú nielen ekonomicky úsporné, ekologické a dlhej životnosti, ale aj estetické. CHARAKTERISTIKA ZDROJ SVETLA Zdrojom svetla v sérii ROSA LED výrobkov je jednočipová CREE LED XM-L dioda so svetelným tokom 280 lumenov z jediného čipu, čím sa dosiahne svetelná účinnosťou viac ako 137lm / W pri prechode jednosmerným prúdom 700mA. Vyznačuje sa veľmi nízkym tepelným odporom 2,5 C / W, takže teplo emitované LED diódou je optimálne odvedené do chladiča. Index stálosti podania farieb CRI je vyšší ako 75. LED diódy v produktoch ROSA vytvárajú najpriaznivejšie pracovné podmienky z hľadiska ekonomiky. Teplota chromatičnosti farba svetla LED svietidlá ponúkajú možnosť výberu dvoch farieb svetla. Každé zo svietidiel sa vyrába s teplotou chromatičnosti svetla 5000 K (neutrálne biele svetlo), alebo 3500 K (teplé svetlo). Teplota chromatičnost (farby svetla) je označená číslicou za kódom výrobku. Čislica 3 označuje teplotu chromatičnosti 3500 K a číslo 6 teplotu 5000 K. Cena v oboch prevedeniach je rovnaká a výber vhodnej farby úplne závisí od záujmu zákazníka. Optický modul Optický modul sa skladá z plošného spoja MCPCB, na ktorom sú umiestnené LED diódy spolu s ochrannými prvkami. LED diódy sú chránené integrovaným krytom so špeciálnymi asymetrickými šošovkami. Kryt je vyrobený z PMMA so zvýšenou teplotnou odolnosťou. Celý optický systém je umiestnený na povrchu chladiča. Konštrukcia svietidla Konštrukcia svietidlo je pozostáva z hliníkových profilov a plechov s vynikajúcimi tepelno-technických vlastností a tepelnou vodivosťou (> 200W/mK). Teleso svietidla je anodizované, čo ďalej zlepšuje tepelný prestup z chladiča do okolia. V pouličných svietidlách verejného osvetlenia je možné nastaviť uhol sklonu od + 15 až Farebná úprava svietidiel na obrázkoch v katalógu je anodizácia a predstavuje štandardné vyhotovenie. Svietidlá je možné dodať na požiadanie zákazníka taktiež anodizované v iných 12 farebných odtieňoch bez vplyvu na konečnú cenu svietidla. Farebná škála je totožná s farebnou škálou hliníkových stožiarov vyrábaných firmou ROSA a dodávaných pre slovenských odberateľov firmou Pema com, s.r.o. Životnosť. Vysokú životnosť LED svietidiel (najmenej hodín) ovplyvňuje najmä odvádzanie tepla z LED čipu, čo v našom prípade zabezpečuje vhodná konštrukcia a materiál telesa svietidla. Na teleso je použitý kvalitný materiál, ktorý poskytuje vysokú ochranu LED diódy. Výsledkom je dlhá životnosť a významné zníženie nákladov na servis a údržba. Fotometria Všetky LED svietidlá boli podrobené fotometrickým testom nezávislými odborníkmi. Svietidlá sú taktiež testované vo vlastnom špecializovanom laboratóriu v spoločnosti ROSA na najmodernejších prístrojoch. Konštrukcia optického modulu použitého v ROSA LED LED CREE XM-L 02

3 Predradník, napájač LED používaný vo svietidlách Rosa sa dá ľahko demontovať bez použitia náradia. Predradník má štyri prúdové výstupy, ktoré sú používané v závislosti na type a výkone svietidla. Je vybavený potrebnými prvkami ochrany: - proti prepätiu, prehriatiu LED a skratu. Ak riadiaci systém zistí, že teplota na povrchu chladiča je príliš vysoká - okamžite reaguje znížením napájacieho prúdu a tým aj výkonu v nich. Tento stav trvá, kým teplota neklesne na bezpečnú úroveň. Potom svietidlo LED bude opäť pracovať v pôvodnom režime. Regulácia svetelného toku počas prevádzky (časový profil) je realizovaný pomocou softwéru cez adaptér. Umožňuje nastaviť päť rôznych úrovní intenzity svetelného toku počas jedného svetelného cyklu, čím je možné priamo ovplyvniť hospodárnosť prevádzky. Okrem toho je možné nastaviť dva nezávislé časové profily v jednom svietidle prepínateľné podľa nastaveného začiatku a konca svietenia. Ovládač má tiež obvod súmrakového spínania, ktorý umožňuje pripojiť fotočlánok na automatické zapnutie svietidla za súmraku a jeho vypnutie pri svitaní. Výmena ovládača vo svietidle Magnolia Otvorenie krytu na Magnolii Odskrutkovanie ovládača a odpojenie sieťovej zásuvky bez náradia. Vybratie ovládača. ROSA LED technické údaje Rozsah prevádzkových teplôt Krytie IP pre optický systém a predradník Typ použitých LED diód Teplota chromatičnosti Index podania farieb Životnosť LED L70 Optika Napätie Predradník Striedavé napätie Účinník od - 40 C až + 40 C IP67 CREE XM-L K (neutrálne biele svetlo) alebo K (teplé svetlo) CRI h asymetrická, vyrobená z PMMA V programovateľný, s možnosťou nastavenia zníženie spotreby elektrickej energie 50/60Hz >0,97 03

4 ROSA LED EKONOMIKA Výhodou LED osvetlenia je jeho úspora v porovnaní s existujúcimi svetelnými zdrojmi. Pri rovnakom svetelnom výkone, LED diódy používajú menej el.energie ako tradičné zdroje svetla - napríklad nové parkové svietidlo MIRA 36 LED dosahuje vyšší svetelný výkon ako klasické svietidlo osadené sodíkovou výbojkou OPA-1 S-70W. Použitie Rosa LED výrobkov umožní znížiť spotrebu el. energie až do 73%. Príklad analýzy úspor el energie s použitím svietidla MIRA LED 36 Analýza bola vykonaná za týchto predpokladov: osvetlenie vonkajšej plochy obdĺžnikového tvaru o rozme roch 132 m 20 m, parametre pre získanie požadovanej triedy S3, svietidlá umiestnené oproti sebe po oboch stranách osvetľovanej oblasti, výška umiestnenia svietidiel 4,5 m, porovnané svietidlá OPA-1 S-70W sodík s opálovým krytom Atlantis a anodizované MIRA LED 36 svietidlo. Celková doba svietenia za rok 4126,30 h Výsledky analýzy sú nasledovné: Zníženie počtu svetelných bodov má priamy vplyv na zníženie celkovej ročnej spotreby energie celej investície Ročná spotreba celkom 12 sv. bodov svietidlá MIRA LED 36 (12 x 169 kwh) Ročná spotreba celkom 16 sv. bodov svietidlá OPA-1 S-70W (16 x 326 kwh) Celkové úspory energie celej investície 2028 kwh 5216 kwh 61% Ďalšie úspory možno dosiahnuť aj znížením intenzity v určité hodiny počas noci programovateľným ovládačom inštalovaným vo svietidle. Napríklad znížením intenzity osvetlenia vo svietidle MIRA LED 36 o 50 o 50% v noci od do 5.00 hod. dosiahne sa zníženie výkonu o - 30 Celkový príkon svietidla MIRA LED 36 Celkový príkon svietidla OPA-1 S-70W 41 W 79 W W Ročná celková spotreba svietidlá MIRA LED 36 ods 41W x 4126,30 h) 169 kwh 100% Ročná celková spotreba svietidlá OPA-1 S-70W (79W x 4126,30 h) Ročná úspora el. energie u MIRA LED 36 svietidle 326 kwh 48% 50% 0% 20:00 21:00 22:00 23:00 00:00 01:00 02:00 03:00 04:00 05:00 06:00 h Podľa výpočtov pre splnenie požiadaviek osvetlenia v oblasti triedy S3, svietidlá MIRA LED vyžaduje menší počet svetelných bodov, než svietidlá OPA-1 S-70W s výbojkou 70W. Pomocou zníženia svetelného toku (ďalšie zníženie o 30%) Celkové úspory energie vypočítané za celú investíciu pomocou svietidiel LED MIRA 36-73% požadovaný počet svietidiel MIRA LED 36 požadovaný počet svietidiel OPA-1 S-70W Navyše v období 5-10 rokov záruky alebo hodín neexistujú žiadne náklady na údržbu svietidiel ROSA LED. Dôsledkom toho sú ďalšie úspory. LED osvetlenie prináša zlepšenie kvality svetla a ekologické myslenie v porovnaní s tradičnými zdrojmi svetla. úspory v množstve ks svietidiel 25% 04

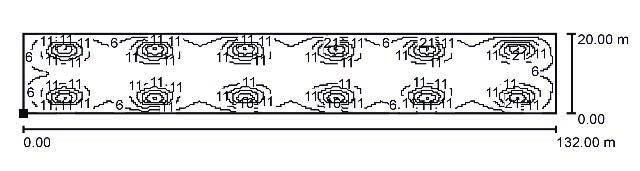

5 Rozmiestnenie svietidiel v analyzovanej oblasti pomocou MIRA LED 36 MIRA LED 36 Em [lx] Emin [lx] Emax [lx] Emin / Em Emin / Emax Rozmiestnenie svietidiel v analyzovanej oblasti pomocou OPA-1 S-70W OPA-1 S-70W Em [lx] Emin [lx] Emax [lx] Emin / Em Emin / Emax EKOLÓGIA Starostlivosť o životné prostredie a bezpečnosť vytvorila obrovský dopyt po ekologicky šetrných riešeniach. LED diódy nevyžarujú UV alebo infračervené žiarenie. ROSA LED výrobky spotrebujú menej energie, čo spôsobuje zníženie emisie oxidu uhličitého Všetky svietidlá spĺňajú normu PN-EN Fotobiologická bezpečnosť svietidiel a svetelných systémov a nespôsobí poškodenie očí pri normálnom používaní. Svietidlá sú vyrobené z obnoviteľných materiálov, a to predovšetkým hliníka, ktoré možno ľahko recyklovať. LED produkty sú kompatibilné s Európskou direktíva RoHS, ktorá sa zaoberá obmedzením používania nebezpečných látok v elektrických a elektronických zariadeniach. Navyše ROSA LED produkty sú kompatibilné s nasledujúcimi smernicami: Smernica LVD 2006/95/WE právne predpisy členských štátov týkajúcich sa elektrických zariadení určené pre používanie v rámci nízkych limitov napätia; Smernica EMC 2004/108/WE predpisy členských štátov týkajúcich sa elektromagnetickej kompatibility; Smernica RoHS 2002/95/WE na zníženie používania určitých nebezpečných látok v elektrických a elektronických zariadeniach Svietidlá ROSA LED sú určené len pre svietenie smerom dolu. Nedochádza k vyžarovaniu smerom nahor a nevytvára sa tak svetelný znečistenie. Na výrobky ROSA garantuje 5-ročnú záruku, ktorá môže byť predĺžená na 10rokov. 05

6 ROSA LED MIRA LED Technické údaje KRIVKA SVIETIVOSTI MIRA LED Názov Kód Farba svetla Trieda izolácie Výkon Počet LED Svetelná účinnosť Celkový výkon* Svetelný tok Hmotnosť svietidla Bočná plocha / / K 3500 K II 36W 12 91,5 lm/w 77,4 lm/w 41 W 3725 lm 3151 lm 6,1 kg 0,029 m2 *Celkový výkon s prihliadnutím k stratám na predradníku. 06

7 CHARAKTERISTIKA MIRA LED kombinuje výnimočný dizajn s modernou technológiou a je ideálnym riešením pre chodníky, parky a námestia. Jeho dekoratívny charakter pôsobí ako skvelý doplnok a výrazne umocňuje atmosféru osvetleného priestoru. Svietidlo Mira LED je vyrobené z korózii odolného anodizovaného hliníkového plechu, čo dáva svietidlu vynikajúca stálosť a trvanlivosť. Štandardne je svietidlo vyhotovené vo farbách: Inox a grafit. Svietidlo je možné na požiadanie vyhotoviť v ďalších farbách - anodizovaných v ponuke ROSA MIRA LED sú navrhnuté na vrch stožiara do výšky 4m 5m so zakončením Ø 60mm Výhody použitia MIRA LED 36 v porovnaní s OPA-1 S-70W sodík (osvetlovaná vonkajšia obdĺžniková plocha 132 m 20 m, pri splnení požiadavky komunikácie triedy S3 pomocou stožiara výšky 4,5 m) zníženie ročnej spotreby elektriny až o 73% zníženie počtu svetelných bodov 25% Úspory na nákladoch na údržbu 5 rokov záruka na LED svietidlá návratnosť investícií po 6 mesiacoch používania 07

8 ROSA LED MIZAR LED Technické údaje KRIVKA SVIETIVOSTI MIZAR LED Názov Kód Farba svetla Trieda izolácie Výkon Počet LED Svetelná účinnosť Celkový výkon* Svetelný tok Hmotnosť svietidla Bočná plocha MIZAR LED / / K 3500 K II 48W 16 91,2 lm/w 77,2 lm/w 54 W 4898 lm 4143,5 lm 9,2 kg 0,057 m 2 *Celkový výkon s prihliadnutím k stratám na predradníku. 08

9 CHARAKTERISTIKA Parkové svietidlo MIZAR LED má ideálny dekoratívny dizajn vhodný pre osvetlenie chodníkov, parkov a námestí. Jeho zaujímavá štruktúra a moderný dizajn predstavujú skvelé riešenie osvetlenia urbanistických priestorov. Jeho dekoratívny charakter je nádherný doplnok miesta v ktorom bude inštalované a dodáva mu individuálnu atmosféru. MIZAR LED svietidlo je vyrobené z hliníkových anodizovaných plechov s vysokou tepelnou vodivosťou a vynikajúcou stálosťou. Štandardne je svietidlo vyrábané vo farbe Inox a zelenej. Na požiadanie je možné svietidlo vyrobiť v ďalších 12 anodizovaných farbách, ktoré sú v ponuke ROSA MIZAR LED je doporučené montovať priamo na stožiare do výšky 5m až 6m so zakončením Ø 60mm. Výhody použitia MIZAR LED 48 v porovnaní s OPA-1 S-100W sodík, tienidlo použité Auris Maxi (Externá osvetlená obdĺžniková plocha 140 m 20 m, spĺňajúce požiadavky triedy komunikácie S3 na stožiari výšky 5 m) zníženie ročnej spotreby elektriny až o 76% zníženie počtu svetelných bodov o 29% Úspory na nákladoch na údržbu 5 rokov záruka na LED svietidlá návratnosť investícií po 3 mesiacoch používania 09

10 ROSA LED OS-1 LED Technické údaje KRIVKA SVIETIVOSTI OS - LED Názov Kód Farba svetla Trieda izolácie Výkon Počet LED Svetelná účinnosť Celkový výkon* Svetelný tok Hmotnosť svietidla Bočná plocha OS-1 LED / / K 3500 K II 32 W 16 91,5 lm/w 72,0 lm/w 36 W 3540 lm 2593,5 lm 5,2 kg 0,1 m 2 *Celkový výkon s prihliadnutím k stratám na predradníku. 10

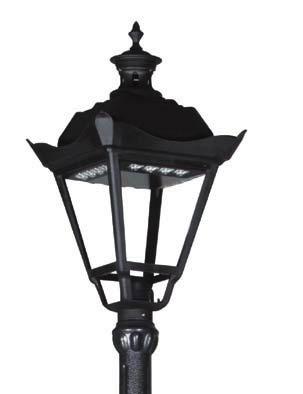

11 CHARAKTERISTIKA Svietidlo OS-1 je ideálne pre osvetlenie parkov, chodníkov, námestí a historických častí miest. Klasická elegancia v kombinácii s modernou LED technológiou, predstavuje perfektné riešenie pre osvetlenie v náročných klimatických podmienkach, doplnení štýlovej architektúry pri zachovaní ekonomickej a ekologickej charakteristiky LED svietidla. Svietidlo OS-1 LED je vyrobené z čierneho plastu vystuženého sklenenými vláknami. Je určené k montáži priamo na stožiar s výškou 4 m do 5 m,. Ukončenie stožiara je Ø 60 mm. Po analýze svetelných parametrov získaných zo svietidla OS-1 LED, prúd LED diód bol znížený na 700 ma, čím sme získali maximum úspory energie. V porovnaní so štandardným svietidlom OS-1 s bielym difúzorom a s vysokotlakovou sodíkovou výbojka S-70 sa dosiahla úspora 54% Výhody použitia OS-1 LED 32 v porovnaní OS-1 S70 W Sodík (Externá osvetlená obdĺžniková plocha 120 m 20 m, spĺňajúce požiadavky triedy S4 pomocou stožiara výšky 4 m) zníženie ročnej spotreby elektrickej energie až o 76% zníženie počtu svetelných bodov o 25% Úspora nákladov na údržbu 5 rokov záruka na LED svietidlá návratnosť investícií po 27 mesiacoch užívania 11

12 ROSA LED VEGA LED VEGA LED VEGA LED ALFA ALFA Ø 506 BETA Ø 60 VEGA LED BETA Technické údaje KRIVKA SVIETIVOSTI VEGA LED Názov Kód Farba svetla Trieda izolácie Výkon Počet LED Svetelná účinnosť Celkový výkon* Svetelný tok Hmotnosť svietidla Bočná plocha *Celkový výkon s prihliadnutím k stratám na predradníku. VEGA LED 60 VEGA LED ALFA / / / /3 VEGA LED BETA / / K 3500 K 5000 K 3500 K II 60W II 60W 97,0 lm/w 82,3 lm/w 97,0 lm/w 82,3 lm/w 68 W 68 W 6555 lm 5545,3 lm 6555 lm 5545,3 lm 10,5 kg 9,5 kg 0,042 m 2 0,04 m 2 12

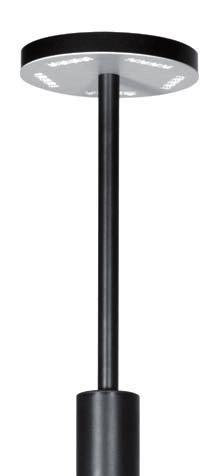

13 CHARAKTERISTIKA Parkové svietidlo VEGA LED je ideálne pre dekoratívne osvetlenie peších zón, ciest, parkov a námestí. Jeho zaujímavý dizajn v spojení s ekonomickými parametrami je ideálne riešenie pre mestské osvetlenie a dodáva miestu jedinečnú atmosféru VEGA LED svietidlo je vyrobené z korózii odolného anodizovaného hliníkového plechu, čo dáva svietidlu vynikajúca stálosť a trvanlivosť s vysokou tepelnou vodivosťou.. Štandardné svietidlo je vyrábané v kombinácii dvoch farieb: Inox (nerez) a čiernej. Svietidlo je možné na požiadanie vyhotoviť v ďalších anodizovaných farbách z ponuky ROSA VEGA LED je doporučené montovať na stožiare výšky 5,5m 8m so zakončením Ø 60mm Svietidlo má tiež možnosť nastavenia uhla sklonu v rozsahu + / Svietidlo je dostupné v troch veriách: VEGA LED - určené pre montáž na výložník, VEGA LED ALFA určené pre montáž na stožiar so zakončením Ø 60mm VEGA LED BETA - určené pre montáž na stožiar so zakončením Ø 60mm s upevnením v strede svietidla Výhody použitia VEGA 60 LED v porovnaní s OPA-1 S-100 W sodík (Externá osvetlená obdĺžniková plocha 140 m 20 m, spĺňajúce požiadavky triedy S3 pri použití stožiara výšky 5,5 m) zníženie ročnej spotreby elektriny až o 70% zníženie počtu svetelných bodov o 29% uspora nákladov na údržbu 5 rokov záruka na LED svietidiel návratnosť investícií po 14 mesiacoch užívania 13

14 ROSA LED COSMO LED COSMO LED ALFA COSMO LED ALFA Technické údaje Názov Kód Farba svetla Trieda izolácie Výkon Počet LED Svetelná účinnosť Celkový výkon* Svetelný tok Hmotnosť svietidla Bočná plocha COSMO LED 72 COSMO LED ALFA / / / /3 COSMO LED 96 COSMO LED ALFA / / / / K 3500 K 5000 K 3500 K II 72W II 96 W 100,5 lm/w 83,2 lm/w 100,5 lm/w 84,3 lm/w 80 W 108 W 7866 lm 6654,3 lm lm 8872,4 lm 11,5 kg 11,5 kg 0,085 m 2 0,085 m 2 *Celkový výkon s prihliadnutím k stratám na predradníku. 14

15 CHARAKTERISTIKA LED diódy sa tiež používajú v uličných svietidlách COSMO. Výnimočný dizajn a inovatívne technológie sú ideálnou kombináciou pre osvetlenie ulíc kategórie ME3a a nižšie. Svietidlo je dostupné v dvoch verziách, ako je uvedené nižšie. COSMO LED svietidlo je vyrobené z vysoko tepelne vodivých hliníkových plechov, čo dáva svietidlu dlhodobú stálosť. Štandardné vyhotovenie svietidla je kombinácia dvoch farieb: šampaň a čiernej. Na požiadanie je možné svietidlo vyrobiť v ďalších anodizovaných farbách, ktoré sú v ponuke ROSA Svietidlo je určené k montáži na stĺpy 8 až 10 m výšky, s ukončením Ø 60mm. K dispozícii sú v dvoch verziách: LED COSMO - určené pre montáž na výložník, LED COSMO ALFA - určené pre montáž priamo na stožiar so zakončením Ø 60mm Výhody použitia LED COSMO 96 v porovnaní So svietidlom MAGNOLIA S-150W sodík (Osvetlenie 1 km 7 m širokej cesty, aby spĺňali požiadavky triedy ME3a. Použité 10 m vysoké stožiare so svietidlom MAGNOLIA S-150W sodík a 9 m stožiare so svietidlom LED COSMO 96) zníženie ročnej spotreby elektrickej energie až o 57% zníženie počtu svetelných bodov o 6% uspora nákladov na údržbu 5 rokov záruka na LED svietidá 15

16 ROSA LED MAGNOLIA LED KRIVKA SVIETIVOSTI MAGNOLIA LED Technické údaje Názov Kód Farba svetla Trieda izolácie Výkon Počet LED Svetelná účinnosť Celkový výkon svietidlá* Svetelný tok Hmotnosť svietidla Bočná plocha MAGNOLIA LED 60 MAGNOLIA LED 72 MAGNOLIA LED 84 MAGNOLIA LED / / / / / / / / K 3500 K 5000 K 3500 K 5000 K 3500 K 5000 K 3500 K II II II II 60 W 72 W 84 W 96 W lm/w 88,3 lm/w 102 lm/w 88,5 lm/w 102 lm/w 88,2 lm/w 102 lm/w 88,6 lm/w 66 W 79 W 92,5 W 108 W 6871,8 lm 5825 lm 8246 lm 6990 lm 9620,6 lm 8155 lm lm 9320 lm 11 kg 11 kg 11 kg 11 kg 0,1 m 2 0,1 m 2 0,1 m 2 0,1 m 2 *Celkový výkon s prihliadnutím k stratám na predradníku. 16

17 CHARAKTERISTIKA LED diódy sa tiež využívajú v pouličných svietidlách MAGNO- LIA Svietidlo MAGNOLIA LED je určené na osvetľovanie ulíc, ciest kategórie ME3a nižšie. Tento osvedčený typ svietidla v kombinácii s technológiou LED vytvára vynikajúce možnosti pre urbanistické riešenie mestských priestorov a ciest. Svietidlo MAGNOLIA LED je vyrobené z odliatku hliníka. Farebný odtieň sa dosiahne polyesterovými práškovými farbami. Telo svietidla (spodná časť) je maľovaná na RAL 9006 sivá, kryt strieborno čierna. Na požiadanie sa dajú použiť nátery v iných farebných odtieňoch podľa stupnice RAL. Svietidlo je určené k priamej montáži na 8 až 10 m vysoké stožiare, alebo na výložník s ukončením Ø 60 mm. Svietidlo má tiež možnosť úpravy uhla sklonu v rozmedzí od - 5 až 20. Pridaním polohovacieho otvoru sa dá dosiahnuť regulácia sklonu od 0 do 90. Výhody použitia LED MAGNOLIA 96 v porovnaní so svietidlom MAGNOLIA S-150W sodík (Osvetlenie 1 km 7 m širokéj cesty, aby spĺňali požiadavky triedy ME3a. Použité 10 m vysoké stožiare so svietidlom MAGNOLIA S-150W sodík a 9 m stožiare so svietidlom LED MAGNOLIA 96) zníženie ročnej spotreby elektriny až o 57% zníženie počtu svetelných bodov o 6% uspora nákladov na údržbu 5 rokov záruka na LED svietidá 17

18 ROSA LED URSA I LED URSA I LED URSA I LED ALFA KRIVKA SVIETIVOSTI URSA I LED ALFA Technické údaje Názov Kód Farba svetla Trieda izolácie Výkon Počet LED Svetelná účinnosť Celkový výkon* Svetelný tok Hmotnosť svietidla Bočná plocha A - dĺžka URSA I LED 48 URSA I LED ALFA / / / /3 URSA I LED 60 URSA I LED ALFA / / / /3 URSA I LED 72 URSA I LED ALFA / / / / K 3500 K 5000 K 3500 K 5000 K 3500 K II II II 48 W 60 W 72 W ,5 lm/w 88 lm/w 100,5 lm/w 82,3 lm/w 100,5 lm/w 83,2 lm/w 51 W 68 W 80 W 5244 lm 4436,2 lm 6555 lm 5545,3 lm 7866 lm 6654,3 lm 6,0 kg 7,0 kg 8,0 kg 0,04 m 2 0,043 m 2 0,045 m mm 589 mm 670 mm *Celkový výkon s prihliadnutím k stratám na predradníku. 18

19 CHARAKTERISTIKA Moderné svietidlo s vynikajúcimi rozptylovými vlastnosťami je určené na osvetlenie ulíc, ciest kategórie ME3a a nižšie. Svietidlo je dostupné v štyroch výkonových verziách ( viď tabuľku). URSA II LED je vyrobené z korózii odolného anodizovaného hliníkového plechu, čo dáva svietidlu vynikajúcu stálosť a dlhú životnosť. Štandardne je vyhotovené v kombinácii dvoch farieb : šedej a čiernej Svietidlo je na požiadanie k dispozícii v ďalších anodizovaných farbách stupnice ROSA Svietidlo je určené k montáži na 8 až 11 m vysoký stožiar, alebo výložník so zakončením Ø 60. Taktiež je možné meniť uhol sklonu svietidla v rozmedzí + / Svietidlo je k dispozícii v dvoch verziách: URSA II LED - určené pre montáž na výložník, URSA II LED ALFA - určené pre montáž na stožiar so zakončením Ø 60mm. Výhody použitia URSA II LED v porovnaní so svietidlom MAGNOLIA S-250W sodík (Osvetlenie 1 km 7 m širokej ceste k splneniu požiadaviek na osvetlenie triedy ME4a. Svietidlá sú umiestnené vo výške 11m) zníženie ročnej spotreby el. energie až o 67% úspora nákladov na údržbu 5-ročná záruka na LED svietidá technické parametre svietidla umožňujú zväčšiť rozostupy madzi svtelnými bodmi, pri zachovaní rovnakej výšky stožiara oproti svietidlám so sodíkovými zdrojmi. Pri ceste širokej 7m, výške stožiara 11m a pri splnení požiadaviek na osvetlenie triedy ME3 rozostupy medzi stožiarmi môžu byť až 40m 19

20 ROSA LED URSA II LED URSA II LED URSA II LED ALFA KRIVKA SVIETIVOSTI URSA II LED ALFA Technické DANE TECHNICZNE údaje Názov Kód Farba svetla Trieda izolácie Výkon Počet LED Svetelná účinnosť Celkový výkon* Svetelný tok Hmotnosť svietidla Bočná plocha A - dĺžka *Celkový výkon s prihliadnutím k stratám na predradníku. URSA II LED 84 URSA II LED ALFA / / / /3 URSA II LED 96 URSA II LED ALFA / / / /3 URSA II LED 120 URSA II LED ALFA / / / /3 URSA II LED 144 URSA II LED ALFA / / / / K 3500 K 5000 K 3500 K 5000 K 3500 K 5000 K 3500 K II II II II 84 W 96 W 120 W 144 W ,5 lm/w 83,8 lm/w 100,5 lm/w 84,3 lm/w 100,5 lm/w 85,1 lm/w 100,5 lm/w 85,5 lm/w 93 W 108 W 131 W 156 W 9177 lm 7763,4 lm lm 8872,4 lm lm 11090,6 lm lm 13308,7 lm 8,5 kg 9,0 kg 10,0 kg 11,0 kg 0,047 m2 0,05 m2 0,055 m2 0,06 m2 710 mm 751 mm 832 mm 917 mm 20

21 CHARAKTERISTIKA Moderné svietidlo s vynikajúcimi rozptylovými vlastnosťami Je určené na osvetlenie ulíc, ciest kategórie ME3a a nižšie. Svietidlo je dostupné v štyroch výkonových verziách ( viď tabuľku). URSA II LED je vyrobené z eloxovaného hliníka, čo zabezpečuje dlhú životnosť svietidla a vynikajúce chladenie led čipov. Štandardne je vyhotovené v kombinácii dvoch farieb : šedej a čiernej Svietidlo je na požiadanie k dispozícii v ďalších farbách: ROSA anodizácii. Svietidlo je určené k montáži na 8 až 11 m vysoký stožiar so zakončením Ø 60 a má tiež možnosť nastaviť uhol sklonu v rozmedzí + / svietidlo je k dispozícii v dvoch verziách: URSA II LED - určený pre montáž na výložník, URSA II LED ALFA - určené pre montáž na stožiar so zakončením Ø 60mm. Výhody použitia URSA II LED v porovnaní so svietidlom MAGNOLIA S-250W sodík (Osvetlenie 1 km 7 m širokej ceste k splneniu požiadaviek na osvetlenie triedy ME3. Svietidlá umiestnené vo výške 11m) zníženie ročnej spotreby elektriny až o 67% úspora nákladov na údržbu 5-ročná záruka na LED svietidá technické parametre svietidla umožňujú zväčšiť rozostupy madzi svtelnými bodmi, pri zachovaní rovnakej výšky stožiara oproti svietidlám so sodíkovými zdrojmi Pri ceste širokej 7m, výške stožiara 11m a pri splnení požiadaviek na osvetlenie triedy ME3 rozostupy medzi stožiarmi sú 40m 21

22 ROSA LED ANDROMEDA LED KRIVKA SVIETIVOSTI ANDROMEDA LED Technické DANE TECHNICZNE údaje Názov Kód Farba svetla Trieda izolácie Výkon Počet LED Svetelná účinnosť Celkový výkon* Svetelný tok Hmotnosť svietidla Bočná plocha A - dĺžka ANDROMEDA LED 72 ANDROMEDA LED 96 ANDROMEDA LED 120 ANDROMEDA LED / / / / / / / / K 3500 K 5000 K 3500 K 5000 K 3500 K 5000 K 3500 K II II II II 72W 96W 120W 144W ,0 lm/w 83,2 lm/w 100,0 lm/w 84,3 lm/w 100,5 lm/w 85,1 lm/w 101,0 lm/w 85,5 lm/w 80 W 108 W 131 W 156 W 7866 lm 6654,3 lm lm 8872,4 lm lm 11090,6 lm lm 13308,7 lm 9,0 kg 10,0 kg 11,0 kg 12,0 kg 0,05 m 2 0,056 m 2 0,062 m 2 0,068 m mm 851 mm 932 mm 1013 mm *Celkový výkon s prihliadnutím k stratám na predradníku. 22

23 CHARAKTERISTIKA Moderné a elegantné svietidlo s vynikajúcimi rozptylovými vlastnosťami Je určené na osvetlenie ulíc, ciest kategórie ME3a a nižšie. Svietidlo je dostupné v štyroch výkonových verziách ( viď tabuľku). ANDROMEDA LED je vyrobené z korózii odolného anodizovaného hliníkového plechu, čo dáva svietidlu vynikajúcu stálosť a dlhú životnosť. Štandardne je vyhotovené v kombinácii dvoch farieb : champagne a čiernej. Svietidlo je na požiadanie k dispozícii v ďalších farbách: podľa stupnice ROSA anodizácia. Svietidlo je určené k montáži na 8 až 11 m vysoký stožiar, alebo výložník so zakončením Ø 60 a má tiež možnosť nastaviť uhol sklonu v rozmedzí + / Výhody použitia Andromeda LED 144 v porovnaní so svietidlom Magnólia S-250W sodík (Osvetlenie 1 km 7 m širokej cesty k splneniu požiadaviek na osvetlenie triedy ME4a. Svietidlá umiestnené vo výške 11m) zníženie ročnej spotreby el. energie až o 67% úspora nákladov na údržbu, 5-ročná záruka na LED svietidiel V závislosti na rozdelenie stĺpcov ANDROMEDA LED 144 dosahuje svetelné parametre špecifikované podľa normy pre triedu ME2. technické parametre svietidla umožňujú zväčšiť rozostupy madzi svtelnými bodmi, pri zachovaní rovnakej výšky stožiara oproti svietidlám so sodíkovými zdrojmi Pri ceste širokej 7m, výške stožiara 11m a pri splnení požiadaviek na osvetlenie triedy ME3 rozostupy medzi stožiarmi môzu byť až 40m 23

24 ROSA LED ARTEMIS LED Technické DANE TECHNICZNE údaje KRIVKA SVIETIVOSTI ARTEMIS LED Názov ARTEMIS LED 144 Kód / /3 Farba svetla 5000 K 3500 K Trieda izolácie Výkon Počet LED Svetelná účinnosť II 144W ,0 lm/w 85,5 lm/w Celkový výkon* Svetelný tok 156 W lm 13308,7 lm Hmotnosť svietidla 11,0 kg Bočná plocha závisí na uhle nastavenia *Celkový výkon s prihliadnutím k stratám na predradníku. 24

25 CHARAKTERISTIKA ARTEMIS LED reflektor je ideálne svietidlo k osvetľovaniu architektonických objektov zvýrazňujúcich ich detaily. Je veľmi vhodný tiež pre osvetlenie športovísk alebo veľkých plôch. ARTEMIS LED je vyrobené z korózii odolného anodizovaného hliníkového plechu, čo dáva svietidlu vynikajúcu stálosť a dlhú životnosť. Štandardne je vyhotovené v kombinácii dvoch farieb : nerezovej (INOX) a čiernej. Na požiadanie možno vyrobiť aj v ďalších farbách podľa stunice ROSA anodizácia. Reflektor je určený k montáži na stožiar so zakončením Ø 60 mm. Uhol natočenia možno nastaviť v rozmedzí od 0 až 180. Úspory vyplývajúce z použitia svetlometov ARTEMIS LED Nízke náklady na údržbu - dlhá životnosť LED diód možnosťzníženia svetelného toku v nočných hodinách - umožňuje dosiahnuť ďalšiuh úsporu približne o 30%. 25

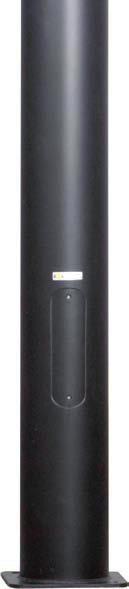

26 ROSA LED KARIN LED CHARAKTERISTIKA Tieto dekoratívne stožiare a stĺpiky sú určené pre osvetľovanie malých námestí, príjazdových ciest, chodníkov a parkov a patria k stabilnému sortimentu v našom výrobnom programe. Teraz dostupné už aj LED verzie spájajú estetiku a ekológiu v širokú výkonovú a farebnú paletu LED stĺpikov a LED stožiarov. Karin LED séria je vyrobená z anodizovanej hliníkovej valcovej trubky s vysokou tepelnou vodivosťou. Väčšina výrobkov z tejto série sú anodizované, čo zabezpečí stĺpiku vysokú ochranu, farebnú stálosť a dlhú životnosť. Len KARIN 6000 LED 90 je farbená práškovou farbou podľa palety RAL Difúzor stĺpika je možné dodať z dvoch materiálov UV odolného polycarbonátu (PC UV), alebo polymethacrylátu (PMMA). Technické údaje Názov Kód Farba svetla Trieda izolácie Výkon Počet LED Svetelná účinnosť Celkový výkon* Svetelný tok Výška KARIN 450 LED 15 KARIN 600 LED 15 KARIN 900 LED 15 KARIN 1200 LED /6/C 45200/3/C 45210/6/C 45210/3/C 45220/6/C 45220/3/C 45230/6/C 45230/3/C 5000 K 3500 K 5000 K 3500 K 5000 K 3500 K 5000 K 3500 K I I I I 15 W 15W 15W 15 W 5 ks 5 ks 5 ks 5 ks 90,0 lm/w 84,6 lm/w 90,0 lm/w 84,6 lm/w 90,0 lm/w 84,6 lm/w 90,0 lm/w 84,6 lm/w 17 W 17 W 17 W 17 W 1650 lm 1395,8 lm 1650 lm 1395,8 lm 1650 lm 1395,8 lm 1650 lm 1395,8 lm 450 mm 600 mm 900 mm 1200 mm Priemer D 150 mm 150 mm 150 mm 150 mm Materiál difúzora PCUV alebo PMMA PCUV alebo PMMA PCUV alebo PMMA PCUV alebo PMMA Farba difúzora mrazená biela mrazená biela mrazená biela mrazená biela *Celkový výkon s prihliadnutím k stratám na predradníku. Názov Kód Farba svetla Trieda izolácie Výkon Počet LED Svetelná účinnosť Celkový výkon* Svetelný tok Výška Priemer D Rozmer podstavy Materiál difúzora Farba difúzora KARIN 2400 LED 42 KARIN 3600 LED 51 KARIN 4800 LED 60 KARIN 6000 LED /6/C 45240/3/C 45250/6/C 45250/3/C 45260/6/C 45260/3/C 45270/6/M 45270/3/M 5000 K 3500 K 5000 K 3500 K 5000 K 3500 K 5000 K 3500 K I I I I 42 W 51 W 60 W 90 W 14 ks 17 ks 20 ks 30 ks 96,0 lm/w 81 lm/w 97,0 lm/w 82,3 lm/w 99,0 lm/w 83,8 lm/w 99,0 lm/w 83,8 lm/w 46 W 56 W 64 W 95 W 4620 lm 3920 lm 5610 lm 4760 lm 6600 lm 5600 lm 9500 lm 8400 lm 2400 mm 3600 mm 4800 mm 6000 mm 150 mm 180 mm 200 mm 300 mm mm mm mm mm PCUV alebo PMMA PCUV alebo PMMA PCUV alebo PMMA PMMA mrazená biela mrazená biela mrazená biela mrazená biela *Celkový výkon s prihliadnutím k stratám na predradníku. 26

27 KARIN LED D vrchný kryt 2. Led modul 3. difúzor 4. rám 5. medzikrúžok 6. napájač 7. montážny rám na uchytenie predradníka s elektricým konektorom 8. hliníkový rúrový korpus 150 2,5 mm 9. izolačná priechodka 10. základová doska KARIN LED vrchný kryt 2. Led modul 3. difúzor 4. rám 5. napájač 6. hliníkový rúrový korpus 150 2,5 mm 7. základná doska KARIN 450 LED KARIN 600 LED KARIN 900 LED KARIN 1200 LED KARIN 2400 LED KARIN 3600 LED KARIN 4800 LED KARIN 6000 LED 27
