1 INTELLIGENT, WORLDWIDE SERVICES PL ROZWIĄZANIA NAPĘDOWE DLA PRZEMYSŁU METALURGICZNEGO

2 NORD Intelligent Drivesystems, Worldwide Services NORD GROUP PARTNER W PRZEMYŚLE METALURGICZNYM 2 ROZWIĄZANIA NAPĘDOWE DLA PRZEMYSŁU METALURGICZNEGO

3 NORD Group Siedziba główna i centrum technologiczne w pobliżu Hamburga Produkcja przetwornic Innowacyjne rozwiązania napędowe dla ponad 100 gałęzi przemysłu Produkty mechaniczne Produkty elektryczne Produkty elektroniczne Reduktory Silniki Przetwornice częstotliwości, rozruszniki silników i dystrybutory polowe 7 wiodących technologicznie zakładów produkcyjnych wytwarza reduktory, silniki, przetwornice częstotliwości itd. również dla kompletnych systemów napędowych. Oddziały i partnerzy dystrybucyjni w 89 krajach na 5 kontynentach zapewniają lokalnie zaopatrzenie, montaż, wsparcie techniczne i obsługę klientów. Produkcja reduktorów Produkcja silników Produkcja przetwornic Ponad 3300 pracowników na całym świecie tworzy rozwiązania dostosowane do wymagań klientów. Powyższa karta służy jedynie do celów informacyjnych i w swoim zamierzeniu nie została opracowana do celów prawnych i nie może być w tych celach stosowana. Dlatego nie ponosimy odpowiedzialności za zgodność z prawem, prawidłowość i kompletność. 3

4 NORD Intelligent Drivesystems, Worldwide Services ROZWIĄZANIA NAPĘDOWE W PROCESACH PRODUKCJI STALI NORD z siedzibą główną w Niemczech jest globalnie działającym producentem kompletnych, solidnych i niezawodnych systemów napędowych. Dla przemysłu metalurgicznego NORD dostarcza rozwiązania dostosowane do wymagań klientów przewidziane do ekstremalnych warunków występujących w branży. 5 Manipulowanie 1 Odlewanie ciągłe Typowe obszary zastosowań: 1 Odlewanie ciągłe 2 Piece 3 Walcowanie na gorąco 4 Odcinki przyspieszonego chłodzenia 5 Manipulowanie 6 Linie technologiczne Klatka walcowania wstępnego Urządzenie do usuwania zgorzeliny Skład kręgów Technika napędowa NORD zapewnia dużą trwałość nawet przy bardzo dużym obciążeniu. Systemy gwarantują pełną wydajność i niezawodną pracę nawet przy ekstremalnych obciążeniach elektrycznych i mechanicznych. n Praca 24/7 n Wysokie przyspieszenia n Duże obciążenia udarowe n Praca rewersyjna n Wysokie temperatury otoczenia n Duże ciśnienie wody i zgorzelina Obszar podawania i czyszczenie 6 Pętlica Linia technologiczna Linia cięcia i kontrola końcowa 4 ROZWIĄZANIA NAPĘDOWE DLA PRZEMYSŁU METALURGICZNEGO

5 2 Piec Manipulowanie 1 Podawanie surowca do pieca Urządzenie do usuwania zgorzeliny 3 Walcownia Magazyn wlewków płaskich 2 Samotok 4 Odcinek przyspieszonego chłodzenia 3 Klatka walcowania bruzdowego Nożyce 4 Odcinek przyspieszonego chłodzenia Chłodnia Klatka walcowania na gotowo Nożyce 5 Manipulowanie 5

6 NORD Intelligent Drivesystems, Worldwide Services ARGUMENTY ZA ROZWIĄZANIAMI NAPĘDOWYMI NORD NORD oferuje: 1 Tysiące zainstalowanych napędów w przemyśle metalowym 2 Gruntowną wiedzę z zakresu zastosowań i wsparcie techniczne 3 Kompletne rozwiązania napędowe od jednego producenta 4 Mocną pozycję na światowym rynku i usługi serwisowe ZASTOSOWANIA LOGISTYCZNE Różne zastosowania logistyczne wymagają zróżnicowanej palety motoreduktorów od precyzyjnych mechatronicznych systemów napędowych do motoreduktorów przemysłowych o dużej mocy. NORD oferuje rozwiązania dostosowane do potrzeb przeznaczone do wszelkiego rodzaju zadań intralogistycznych. n Dźwigi n Manipulatory tygli odlewniczych n Wózki do wymiany walców n Systemy magazynowe 5 Szeroką gamę produktów spełniających wysokie standardy jakości 6 Najwyższą niezawodność i wytrzymałość 7 Aprobaty: ISO 9001, UL, CSA, GOST-R, CCC i ATEX ODLEWANIE CIĄGŁE Odlewaniu ciągłemu towarzyszą skrajnie wysokie temperatury i często ograniczona przestrzeń montażowa. n Z reguły reduktory walcowostożkowe n Zalecana klasa izolacji ISO H n Silniki niewentylowane IC410 lub silniki z wentylatorem niezależnego chłodzenia IC416 n Olej wysokotemperaturowy i uszczelnienia z vitonu 6 ROZWIĄZANIA NAPĘDOWE DLA PRZEMYSŁU METALURGICZNEGO

7 PIECE NORD oferuje odpowiednie systemy napędowe do różnych pieców, np. pieców grzewczych, pieców do obróbki termicznej i pieców pokrocznych. n Silniki z żebrami pierścieniowymi w wykonaniu IC410 (2) n Izolacja ISO H (3) n Wysokie temperatury otoczenia (1) n Walce z niezależnym sterowaniem (4) n Optymalna synchronizacja kilku walców (5) WALCOWANIE NA GORĄCO Napędy do procesów walcowania na gorąco muszą wytrzymywać szczególnie skrajne warunki otoczenia i wyjątkowo nieregularne stany robocze, duże obciążenia udarowe i najwyższe temperatury. n Silniki z żebrami pierścieniowymi w wykonaniu IC410 n Długie czasy pod obciążeniem n Izolacja ISO H n Wysokie przyspieszenia n Praca rewersyjna LINIA CIĘCIA Rozwiązania napędowe dla linii cięcia wyposażone w takie urządzenia jak nożyce do obcinania końców i nożyce boczne składają się głównie z kombinacji reduktorów płaskich z wałami drążonymi o dużej średnicy i silników niewentylowanych. n Najdłuższe czasy trwania cykli n Największe przyspieszenia n Wysokie obciążenia udarowe LINIA TECHNOLOGICZNA Wiele motoreduktorów jest stosowanych w liniach technologicznych, np. do ulepszania cieplnego, powlekania i galwanizacji, w których muszą wytrzymywać panujące agresywne warunki. n Napędy o szerokim zakresie prędkości obrotowych n Napędy z czujnikami i hamulcami do dużych obciążeń n Specjalne powłoki n Zoptymalizowana synchronizacja kilku walców 7

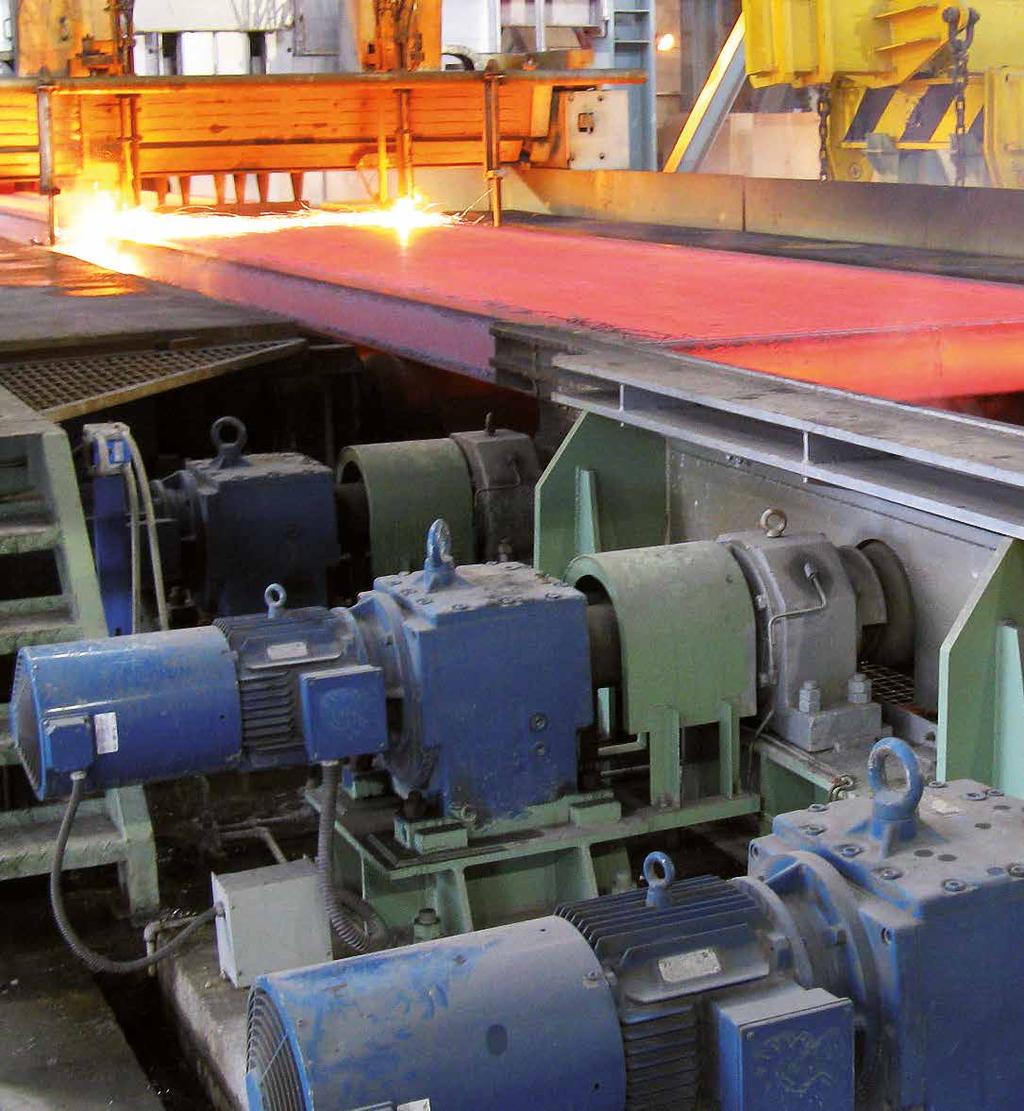

8 NORD Intelligent Drivesystems, Worldwide Services NIEZAWODNE ROZWIĄZANIA NAPĘDOWE ZADOWOLENI KLIENCI NORD oferuje przemyślane, przyszłościowe rozwiązania dla wszystkich procesów w zakładach produkcji stali i aluminium, które spełniają aktualne i przyszłe wymagania. NORD już dzisiaj zalicza się do grupy międzynarodowych liderów branży i dostarcza rozwiązania napędowe wielu znanym międzynarodowym producentom metali: Motoreduktory walcowe w korpusach płaskich do samotoków Walce dociskowe w linii walcowania na gorąco Motoreduktory walcowostożkowe do chłodni - stoły podawcze łańcuchowe Rozwiązania logistyczne - manipulowanie wlewkami płaskimi 8 ROZWIĄZANIA NAPĘDOWE DLA PRZEMYSŁU METALURGICZNEGO

9 Motoreduktory walcowe w korpusie płaskim do linii cięcia 9

10 NORD Intelligent Drivesystems, Worldwide Services ROZWIĄZANIA NAPĘDOWE NORD DLA PRZEMYSŁU METALURGICZNEGO 1 4 Motoreduktory walcowe (katalog G1000) 3 Montaż na łapach lub kołnierzu 3 Duża trwałość, niewielki zakres obsługi 3 Optymalne uszczelnienie 3 Korpus jednoczęściowy Wykonanie: Zakres momentu: 0, kw Nm Przełożenie: 1,35: ,31: Do dużych obciążeń w otoczeniach o wysokiej temperaturze i skrajnych warunkach: 1 Wytrzymały materiał korpusu absorbujący wstrząsy EN-GJL-200 (GG20), opcjonalnie EN-GJS (GGG40) 2 Opcjonalnie wzmocniony materiał wału, np. 42CrMo4 3 Olej syntetyczny 4 Specjalne lakierowanie 5 Opcjonalne rozwiązania uszczelniające, np. pierścienie uszczelniające wał z Vitonu Quadralip, specjalne uszczelnienia labiryntowe 6 Łożyska i wały do pracy przy dużych obciążeniach Motoreduktory walcowe w korpusie płaskim (katalog G1000) 3 Montaż na łapach, kołnierzu lub bezpośrednie zawieszenie na wale urządzenia 3 Wał drążony lub pełny 3 Zwarta konstrukcja 3 Korpus jednoczęściowy Wykonanie: 0, kw Zakres momentu: Nm Przełożenie: 4,03:1 6616,79:1 Reduktory walcowo-stożkowe (katalog G1000) 3 Sprawność do 95% 3 Montaż na łapach, kołnierzu lub bezpośrednie zawieszenie na wale urządzenia 3 Wał drążony lub pełny 3 Korpus jednoczęściowy Wielkości 11 Wykonanie: Zakres momentu: 0, kw Nm Przełożenie: 8,04 : ,68 :1 Inne opcje na zamówienie. 10 ROZWIĄZANIA NAPĘDOWE DLA PRZEMYSŁU METALURGICZNEGO

11 Reduktory MAXXDRIVE (katalog G1050) 3 Montaż na łapach, kołnierzu lub bezpośrednie zawieszenie na wale urządzenia 3 Duża trwałość, niewielki zakres obsługi 3 Reduktory o osiach równoległych i prostopadłych 3 Korpus jednoczęściowy Wielkości 11 Wykonanie: Zakres momentu: 2, kw Nm Przełożenie: 5,54: :1 Przetwornica częstotliwości NORDAC FLEX SK 200E (katalog F3020) 3 Funkcja oszczędzania energii 3 Zintegrowane sterowanie pozycjonowaniem Posicon 3 Wbudowany PLC 1-fazowe V ± 10% 1-fazowe V ± 10% Napięcia: 3-fazowe V ± 10% 3-fazowe V -20%/ +10% Wykonanie: 0,25 22 kw Przetwornice częstotliwości NORDAC PRO SK 500E (katalog F3050) Funkcja oszczędzania energii Zintegrowane sterowanie pozycjonowaniem Posicon Nasadzane moduły komunikacyjne (magistrala polowa) 1-fazowe V ± 10% 1-fazowe V ± 10% Napięcia: 3-fazowe V ± 10% 3-fazowe V -20%/ +10% Wykonanie: 0, Silniki niewentylowane (IC 410) niezawodne w skrajnych warunkach. n Całkowicie hermetyczna konstrukcja (do IP66) n Dostępne w wersji z żebrami pierścieniowymi lub wzdłużnymi n Obudowa z żeliwa EN-GJL-200 (GG20) absorbująca wstrząsy n Wzmocniona pokrywa łożyskowa A z żeliwa EN GJS (GGG40) n Łożyska i wały do pracy przy dużych obciążeniach n Uzwojenia dostosowane do konkretnego projektu n Twarda charakterystyka momentu obrotowego z wysokim momentem rozruchowym n Systemy izolacji uzwojeń silnika dla zasilania przetwornicowego n Klasa izolacji ISO H Dostępne są również wentylowane silniki NORD (IC 411 lub IC 416) i inne opcje. 11
